Ordenadores Sinclair

 El ingeniero, inventor y empresario del Reino Unido, Clive Sinclair, sacó al mercado varios micro ordenadores que tuvieron distribución a nivel mundial. En reconocimiento de sus mérito y en pleno éxito de su ordenador más popular (ZX Spectrum) fue nombrado "Sir" en 1983. Sinclair tuvo las siguientes empresas.

  • Sinclair Radionics (1971) (electrónica).
  • Sinclair Instruments (1975) (electrónica).
  • Sciencie of Cambridge (1978) (micro informática). En 1978 sacó al mercado el MK14 (microcomputer kit 14), de 256 bytes de RAM.
  • Sinclair Computers (1979) (micro ordenadores). Desarrolló y vendió su primer ordenador de éxito: el ZX80 (1K de RAM).
  • Sinclair Research (1981), sacó al mercado su segundo éxito: el ZX81, seguido del ZX Spectrum (16K, 48K, Plus y Plus 128) y el Sinclair QL.
  • Timex Sinclair (1982), en unión con la empresa americana Timex Corporatión para comercializar sus ordenadores en Estados Unidos.
  • Cambridge Computer, fundada después de vender la empresa Sinclair Research a Amstrad en 1986. Sacó al mercado nuevos productos, entre ellos el último de sus ordenadores: el Cambridge Z88.
En 1986, la empresa fue adquirida por Amstrad, que continuó durante unos años más fabricando nuevas versiones del ZX Spectrum con el nombre de Sinclair (Plus 2, Plus 3, Plus 2 A y Plus 2 B) y un compatible IBM (el PC 200).
Ordenadores Sinclair ZX
Sinclair ZX80 (1K) (1980)
Adquirido en el Reino Unido. S/N (made in England)

El X80, junto con el VIC-20 de Commodore y el Atom de Acorn, fue uno de los primeros ordenadores que tuvieron el mérito de introducir la informática de consumo en los domicilios particulares. Con una arquitectura sencilla (21 IC,s) y utilizando como procesador un Z80 (o compatible NEC), el ZX-80 fue el primer ordenador de éxito fabricado por la empresa de Sinclair (en ese momento Sinclair Computers). Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975 y Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14). En 1981, con la empresa renombrada ahora a Sinclair Research, fabricó el ZX81 (1981) al que siguieron la serie de ordenadores ZX Spectrum (16K, 48K, Plus y Plus 128) y el Sinclair QL. La empresa adquirida por Amstrad en 1986 siguió fabricando ordenadores con el nombre de Sinclair hasta 1990.


El Sinclair ZX80 incorporaba un procesador Z80 (o compatible NEC 780C-1), 1K de RAM (en dos IC,s) y 4K de ROM (en un IC) con el BASIC. Disponía de un modo texto (no tenía modo gráfico). Su sonido era externo  (no tenía altavoz interno). El sonido se obtenía conectando la salida de audio al reproductor de casete. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas. Tenía la capacidad de utilizar integrales matemáticas (INTEGRAL FUNCTIONS). Sustituyendo la ROM, se convertía en un ZX81


 En la parte posterior estaban situados los diferentes conectores (de izquierda a derecha): conector jack de salida de audio (MIC), conector jack de entrada de audio (EAR), conector jack para la fuente de alimentación (9V DC, extremo positivo), conector RF a la TV (monocromo) centrado en la parte posterior (TV SOCKET) y, por último y a la derecha, el puerto de expansión.


El ordenador está precintado (no se ha roto el precinto para acceder al interior para localizar los distintos IC,s). En el manual de montaje (assembly instructions) se identifican los distintos IC,s y su localización en la placa base: IC 1 del procesador (NEC D780C-1) , el IC 2 de la ROM (8332 o TMS 4732) de 4K y los dos IC,s de RAM (uPD2114LC y uPD2114LC-1) de 0,5K cada uno.



El IC nº 1 del procesador D780C-1 está centrado en la placa (es el IC de mayor tamaño). El IC nº 2 de la ROM 8332 (o TMS 4732) de 4K, está a la derecha. Los dos IC,s de RAM  (IC nº 3 y nº 4) uPD2114LC y uPD2114LC-1, de 0,5K cada uno, están a la izquierda (el IC uPD3114LC puede ser sustituido por un uPD2114LC-1). El resto de los IC,s (74LS) están distribuidos por la parte central de la placa y en una línea inferior. El nº 22 del listado (indicado como IC) es un regulador de voltaje de tres pines.



Sinclair ZX81

El ZX81 era una versión mejorada del ZX80. Se vendió en grandes cantidades hasta que fue reemplazado por el ZX Spectrum. La carcasa era negra, con teclado de membrana. Se podían adquirir, de terceras empresas, teclados mejorados con un tacto y una sensibilidad parecida a la del futuro Spectrum.  Se vendió en los Estados Unidos como Timex Sinclair 1000. Además del ordenador, también se lanzó al mercado una versión más barata, en un kit, que incluía los mismos componentes del ZX81 original. Su placa base contó con dos revisiones: La 1 (ISSUE ONE, de 1980) y la 3 (ISS 3, de 1981).

Sinclair ZX81 (1K) (1980) (Revisión 1/ISSUE ONE)
Adquirido en España. Nº de serie: desconocido (made in UK)

El ZX81 fue el segundo éxito de la empresa Sinclair (en ese momento Sinclair Research). Ordenador de arquitectura muy sencilla (con solo cuatro IC,s), disponía de un IC de diseño específico, la ULA, que sustituía a doce circuitos integrados (además de simplificar el diseño suponía el abaratamiento de costes de producción) y que se utilizaba para manejar el resto del ordenador, incluida la lectura del teclado y la generación de vídeo. Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975, Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14) y, en 1979, la empresa renombrada a Sinclair Computers con la que fabricó el ZX80. Al ZX81 le siguieron la serie de ordenadores ZX Spectrum (16K, 48K, Plus y Plus 128) y el Sinclair QL. La empresa adquirida por Amstrad en 1986 siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. El ZX81 llegó a venderse con dos revisiones de la placa base: la revisión 1 (ISSUE ONE) con la placa de color verde (este ordenador) y la revisión 3 (ISS 3) con la placa de color rojo.


El ZX 81 incorporaba un procesador Z80 A (o compatible NEC D780C-1), 1K de RAM (en un IC) y 8K de ROM (en un IC) con el BASIC. Disponía de un modo texto y gráficos predefinidos (no tenía modo gráfico aunque tenía la posibilidad de dibujar utilizando el comando "PLOT"). La imagen era monocromo y su sonido externo (sin altavoz interno, el sonido se conseguía,  mediante BASIC, a través del del altavoz del reproductor de casete).  Su teclado era "qwerty" con introducción directa de instrucciones BASIC mediante combinación de teclas.


 En la parte posterior tenía un puerto de expansión para periféricos, entre ellos la ampliación de memoria, impresora térmica de la empresa y los interfaces de joystick.

La ampliación de memoria de 16K y la impresora térmica se vendían como opción o directamente en un "pack" con el ordenador. Además de los accesorios de la empresa, el ZX81 podía utilizar los producidos por terceras empresas, entre ellos la ampliación de memoria de 64K.



 En el lateral izquierdo tenía (de izquierda a derecha): el conector RF a la TV (monocromo), el conector jack de entrada de audio (EAR), el conector jack de salida de audio (MIC) y el conector jack para la fuente de alimentación (9V DC, extremo positivo),

El número de la revisión está escrito en el reverso de la placa y es visible al retirar la carcasa inferior en la esquina superior derecha de la placa base (ISSUE ONE). Al girar la placa base quedan a la vista los cuatro IC,s.



El procesador Zilog Z80 A (Z-80A CPU 8400W2N A) está centrado en la placa base. La ROM de 8K (NEC D2364C-622) está situado a la izquierda del procesador . La ULA de FERRANTI (2C184E) está a la izquierda (al lado del modulador) y el IC con 1K de RAM (Mostek MK4118AN-4IRL) está a la derecha de la placa.



 Sinclair ZX81 (1K) (1981) (Revisión 3/ISS 3) (dos unidades)
Adquirido en el Reino Unido. Nº de serie: 003-004603 (made in UK)
Adquirido en Alemania. Nº de serie: S/N (precintado) (made in UK)

El ZX81 fue el segundo éxito de la empresa Sinclair (en ese momento Sinclair Research). Ordenador de arquitectura muy sencilla (con solo cuatro IC,s), disponía de un IC de diseño específico, la ULA, que sustituía a doce circuitos integrados (además de simplificar el diseño suponía el abaratamiento de costes de producción) y que se utilizaba para manejar el resto del ordenador, incluida la lectura del teclado y la generación de vídeo. Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975, Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14) y, en 1979, la empresa renombrada a Sinclair Computers con la que fabricó el ZX80. Al ZX81 le siguieron la serie de ordenadores ZX Spectrum (16K, 48K, Plus y Plus 128) y el Sinclair QL. La empresa adquirida por Amstrad en 1986 siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. El ZX81 revisión 3 (ISS 3) era externamente similar a la revisión 1 (ISSUE ONE) de la que se diferenciaba ligeramente por la forma del nombre "ZX81". Internamente la placa base de la revisión 3 (no hubo revisión 2) era de color rojo (verde en la primera). El ZX81 (ISS 3) con ampliación de memoria de 16K llegó a competir en el mercado con el ZX Spectrum de 16K (su precio era un 50% inferior).



El ZX 81 incorporaba un procesador Z80 A o compatible NEC (este ordenador tiene un NEC D780C-1), 1K de RAM (en dos IC) y 8K de ROM (en un IC) con el BASIC. Disponía de un modo texto y gráficos predefinidos (no tenía modo gráfico aunque tenía la posibilidad de dibujar utilizando el comando "PLOT"). La imagen era monocromo y su sonido externo (sin altavoz interno, el sonido se conseguía,  mediante BASIC, a través del del altavoz del reproductor de casete). Su teclado era "qwerty" con introducción directa de instrucciones BASIC mediante combinación de teclas.


 En la parte posterior estaba situado el puerto de expansión para periféricos, en el que se podía conectar la ampliación de memoria (inicialmente de 16K) y la pequeña impresora térmica de la empresa que se vendían como opción (o en un "pack" con el ordenador)


 En el lateral izquierdo tenía (de izquierda a derecha): el conector RF a la TV (monocromo), el conector jack de entrada de audio (EAR), el conector jack de salida de audio (MIC) y el conector jack para la fuente de alimentación (9V DC, extremo positivo),

El número de la revisión está escrito en el reverso de la placa y es visible al retirar la carcasa inferior en la esquina superior derecha de la placa base (ISS 3). Al girar la placa base quedan a la vista los cuatro IC,s.



El procesador compatible Z80 (NEC D780C-1) está centrado en la placa base. La ROM de 8K (Sinclair D2364C-649) está a la derecha del procesador y la ULA de FERRANTI (2C210E) está a la izquierda (al lado del modulador). Los dos IC,s con 0,5K de RAM cada uno (TMM314APL-1) están la derecha del IC de ROM.

El segundo ordenador de esta revisión. esta precintado y no se dispone de una fotografía del interior. Se distingue el color rojo de la placa base a través de las ranuras de ventilación.


Accesorios del ZX81

Desde el inicio, el ZX81 fue vendido con un pack en el que se incluía una ampliación de memoria a 16 Kb y una pequeña impresora térmica.


Las memorias disponibles eran de 16K, 32K y 64K. Los precios bajaron cuando el ZX Spectrum salió al mercado.


Fuente de alimentación

La fuente de alimentación, con un conector Jack, proporcionaba 9V 0,7A (centro positivo). Las fuentes de alimentación vendidas en el Reino Unido y en España proporcionaban 9V 0,7A (centro positivo). Se diferenciaban únicamente por el enchufe: el original de UK y el continental europeo. En Alemania se vendió un transformador de mayor tamaño y capacidad (9V, 1,2A centro positivo).



Cables TV y casete

Los cables para conectar el ordenador a la TV y al reproductor de casete tenían los mismos conectores que los del ZX Spectrum (se diferencian por el color rojo de los conectores).
Manual

El manual "ZX81 BASIC Programming" comienza con una explicación sobre la instalación del ordenador y seguidamente se adentra en la programación en BASIC, que también es aplicable al ZX80. Muy completo y exhaustivo llega a explicar como funciona el ordenador y nos adentra, sin profundizar, en la programación en código máquina.



Accesorios Sinclair ZX (ZX80 y ZX81)

Expansión de memoria de 64K para Sinclair ZX81 (Memopak)
Adquirida en Alemania. Nº de serie: 5C546400023 23 CA 3 8326 (UECL England)

Ampliación de memoria de 64K de RAM para el ordenador ZX81 de Sinclair. El ZX81 fue el segundo éxito de la empresa Sinclair (en ese momento Sinclair Research). La serie ZX se había iniciado en 1980 con el ZX80 y continuó con la serie ZX Spectrum en 1982 (16K, 48K, Plus y Plus 128) y el Sinclair QL. La empresa adquirida por Amstrad en 1986 siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. Debido a la escasa memoria RAM del ZX81 (1K), el ordenador se llegó a vender en un conjunto con una ampliación de memoria de 16K y una pequeña impresora térmica (ZX Printer). Esta expansión de memoria (Memopak) proporcionaba 64K de RAM al ZX81 (la RAM interna de 1K se desactivaba), aunque el ordenador solo tenía acceso a 56K (el ZX81 solo podía utilizar un máximo de 64K, incluidos los 8K de  la ROM). En la parte frontal tenía un conector de 22 pines (por cada lado), un diodo de encendido y una serigrafía en la que se indicaba la memoria interna (64K RAM).


La expansión de memoria de 64K de RAM incorporaba ocho IC,s de Mostek MK4564N-25IRL (MOSTEK©8330 MK4564N-25IRL) de 8K cada uno. Al encender el ordenador aparecía la "K" en la pantalla de inicio, quedando preparado para utilizar los primeros 16K. El resto de la memoria se utilizaba mediante instrucciones del BASIC (el Memopak se podía utilizar directamente en el ZX81, sin embargo para utilizarlo con el ZX80 era necesario modificar la placa base del ordenador).


En el lateral izquierdo tenía un conector de 11 pines y un conector circular (sin indicación alguna).


En la parte inferior tenía serigrafiado el lugar de fabricación (UECL ENGLAND) y un código de fabricación/número de serie (5C546400023 23 CA 3 8326).


En la parte posterior tenía un conector de expansión (paso a través).


Al separar las carcasas (estaban sujetas con pegamento) quedaba a la vista la placa base. Los IC,s de RAM (MOSTEK©8330 MK4564N-25IRL) de 8K cada uno, están situados (en dos líneas) en la mitad derecha de la placa (parcialmente ocultos debajo del difusor de calor y de la cinta de sujeción).



ZX Printer. Impresora para el ordenador Sinclair ZX81
Adquirida en Francia. S/N (made in UK)

Impresora diseñada por Sinclair Research para el ordenador ZX81 de la empresa. El ZX81 fue el segundo éxito de la empresa Sinclair. La serie ZX se había iniciado en 1980 con el ZX80 y continuó con la serie ZX Spectrum en 1982 (16K, 48K, Plus y Plus 128) y el Sinclair QL. La empresa adquirida por Amstrad en 1986 siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. Debido a la escasa memoria RAM del ZX81 (1K), el ordenador se llegó a vender en un conjunto con una ampliación de memoria (16K bytes RAM) y una impresora térmica (ZX Printer). La "ZX Printer" era una impresora que utilizaba papel térmico en rollo continuo (utilizado preferentemente para imprimir la imagen en la pantalla de la TV y listados de programas). La capa exterior del papel era de aluminio que al fundirse (con el calor de los electrodos de la impresora) dejaba a la vista la capa de papel de color negro. Diseñada inicialmente para el ZX81, la impresora también se podía utilizar con el ZX Spectrum.


El rollo de papel se colocaba en un soporte extraíble que encajaba en un compartimento situado en la parte posterior de la impresora. En la carcasa superior tenía grabado en el plástico transparente el nombre de la empresa (Sinclair) y serigrafiado el nombre de la impresora (ZX PRINTER). En la carcasa superior (a la derecha) también tenía un pulsador (Operating Button) de funcionamiento (en la web spectrumforeveryone tienen un manual técnico ilustrado de la impresora). El conector de la impresora con paso a través, tenía 22 pines (por cada lado).


El soporte del papel se encajaba en compartimento situado en la parte posterior de la impresora. Para colocar el soporte en su posición, se desplazaba desde atrás hacía adelante apoyándose en dos guías laterales (una a la izquierda y otra a l derecha).


El papel (10 cm. de ancho) se introducía en la ranura frontal del compartimento. El rollo de papel se colocaba en el compartimento apoyando su eje central en los laterales. Como sucedía con los papeles térmicos utilizados en las impresoras, fax y otros equipos, el texto impreso acababa degradándose con el paso del tiempo.


En la carcasa inferior tenía grabado (en relieve) el nombre de la empresa (Sinclair), el nombre de la impresora (ZX PRINTER) y el lugar de fabricación (MADE IN UK). En la parte inferior también tenía una ranura de sujeción del soporte del rollo de papel con las instrucciones grabadas  (PRESS HERE) para soltar el enganche.


Tanto la impresora (ZX Printer) como la expansión de memoria (16K byte RAM) se vendían conjuntamente con el ZX81, como un modo de mejorar sus prestaciones. En los anuncios se especificaba como había sido diseñada (Designed exclusively for use with the ZX81). también se indicaban sus posibilidades (imprimir la imagen de la apantalla o hacer copias en papel de listados de programas) y sus características, entre ellas la velocidad de impresión (50 caracteres por minuto).



ZX Spectrum de 16K y de 48K

Los primeros ordenadores de la serie, el de 16K y el de 48K llevaban la misma placa base (revisión 1) que era básicamente de 16K. La versión de 48 llevaba esta misma placa base con otra placa de menor tamaño, con los 32K restantes, montada sobre la placa principal. Se diferenciaba de las revisiones siguientes por el color de sus teclas (gris claro). De esta placa base (revisión 1) se vendieron pocas unidades, unas 60.000, ya que fue reemplazada enseguida por la revisión 2 con un diseño más funcional. En la revisión 2 (ISSUE TWO, de 1982) se cambió el concepto de la placa base, siendo fundamentalmente destinada a los ordenadores de 48K, que en este caso tenía todos los zócalos de memoria ocupados, mientras que los de16K, los zócalos de los 32K restantes estaban vacíos. El color de las teclas pasó a ser gris azulado. Tanto en la revisión 1 como la 2 era difícil sintonizar la imagen en color con claridad.

 En la colección se dispone de dos ordenadores con la revisión 2 (ISSUE 2) de la placa (uno conectado al Opus Discovery 1) y además dos placas base más con esa revisión: una con un teclado profesional DK'tronics y otra con el teclado "upgraded" a ZX Spectrum +. Propenso a la averías, la placa base fue sustituida a su vez por la versión 3.


En un corto período de tiempo, la placa base del Spectrum 48K contó con varias revisiones más, entre ellas la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes, lográndose un menor consumo de energía y las  4A y 4B (1983) en las que se mejoró la salida de imagen en pantalla (tuvieron incompatibilidades con los microdrives del Interface 1). La 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades con esta placa.

Independientemente de que algunas placas base anteriores en stock (revisión 3, 3B, 4A y 4B) pudieran adaptarse al Spectrum + (con teclado mejorado y pulsador de reinicio), las siguientes revisiones fueron fabricadas expresamente para ese modelo. Se distinguían de las anteriores por el visible cable del pulsador de reinicio (reset) que cruzaba por encima de la placa. La primera de ellas fue la 4S (1983), similar a la 4B a la que le siguieron la revisión 5 (1984) con cambios en algunos IC,s y la revisión 6A (1984) en la que se cambiaron algunas resistencias y condensadores. La versión y el año estaban escritos en el borde anterior (en este caso, ISSUE 4S de 1983 correspondiente al ZX Spectrum Plus)

Las revisiones de la placa base (hasta la aparición del ZX Spectrum Plus 128K en 1985) fueron:
  • ISSUE ONE (1) (1982)
  • ISSUE  TWO (2) (1982)
  • ISSUE 3 (1983)
  • ISSUE 3B (1983)
  • ISSUE 4A (1983)
  • ISSUE 4B (1983)
  • ISSUE 4S (1983)
  • ISSUE 5 (1984)
  • ISSUE 6A (1984)
El ZX Spectrum de 48K, fue uno de los ordenadores más vendidos en Europa y parte de América en la década de los 80. Su software llegó a superar los 20 000 títulos. El Spectrum fue la causa del inicio de la "edad de oro" del vídeo juego español.

 Sinclair ZX Spectrum de 16K (1983) (Revisión 3/ISSUE 3)
Adquirido en España. Nº de serie: 006-746085 (made in U.K)

El ZX Spectrum fue el ordenador de mayor éxito de la empresa Sinclair (en ese momento Sinclair Research). Inicialmente salió al mercado en dos versiones: un modelo básico con 16K de RAM (este ordenador) y otro con mayores prestaciones (de 48k de RAM). Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975, Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14) y, en 1979, la empresa Sinclair Computers con la que había fabricado el ZX80 (1K de RAM).  Al ZX Spectrum (16 y 48K) le siguieron el ZX Spectrum Plus en 1984 (un 48K con teclado mejorado) y el ZX Spectrum Plus 128K en 1985. Sinclair Research también fabricó el Sinclair QL (16 Bit), en 1984. La empresa, adquirida por Amstrad en 1986, siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. El ZX Spectrum de 16K era el sustituto natural del ZX81, llegando a coincidir con el en las tiendas (el ZX81, con la ampliación de memoria de 16K, se ofertaba a un precio 50% inferior). Podía conectarse a cualquier TV de la época y a un reproductor de casete estándar por lo que era de fácil utilización en los domicilios particulares. Aunque era más económico, se vendieron menos unidades que la versión  de 48K.


El ZX Spectrum de 16K incorporaba un procesador Z80 A, 16K de RAM (en ocho IC,s) y 16K de ROM (en un IC) con el BASIC Sinclair (evolución del ZX81). Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, un conector jack de salida de audio (MIC), un conector jack de entrada de audio (EAR) y el conector con señal RF para la TV (PAL, canal 36). Los cables de sonido se conectaban a de entrada de audio (MIC) y al de salida (EAR) del reproductor de casete. Como amplificador de volumen se podía utilizar el altavoz del reproductor.


 La placa base es la revisión 3 (ISSUE 3 de 1983). El procesador Z80 A de Zilog (Z8400A PS Z80 A CPU) está centrado en la placa, tapado parcialmente por el difusor de calor. A su derecha está situado el IC de ROM (Sinclair HN613128P) de 16K. La ULA (ULA 6C001E-6) está en el centro de la placa (a la izquierda). Los ocho IC,s de RAM (4116 2N) de 2K cada uno, están situados en una línea inferior (a la izquierda). La placa base tiene once zócalos vacíos, utilizados en el modelo de 48K (ocho de ellos son para IC,s de 4K de RAM).


En la parte inferior de la caja explicaba como se conectaban los distintos periféricos. En un lateral especificada la versión del ordenador (16K o 48K).


El Spectrum se entregaba con dos manuales. El primero de ellos se limitaba a explicar la instalación del ordenador y a unas instrucciones de uso. Al final del libro explicaba como era el "interior del ZX Spectrum" con un dibujo de la placa base en la que se indicaban los componentes ("revisión 1" de 16K). El manual "BASIC programming" estaba dedicado a la programación en BASIC, con algo de código máquina, finalizando con unos apéndices.



Externamente las fuentes de alimentación eran similares a las del ZX81 (con excepción del conector). Los vendidos en España tenían 9V DC, centro negativo, 1,4A (inicialmente en el Reino Unido tenían 0,7A y posteriormente 1,2A).


Sinclair ZX Spectrum de 16K (1983) (Revisión 3B/ISSUE 3B)
Adquirido en España. Nº de serie: 010-794089 (made in U.K)

El ZX Spectrum fue el ordenador de mayor éxito de la empresa Sinclair (en ese momento Sinclair Research). Inicialmente salió al mercado en dos versiones: un modelo básico con 16K de RAM (este ordenador) y otro con mayores prestaciones (de 48k de RAM). Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975, Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14) y, en 1979, la empresa Sinclair Computers con la que había fabricado el ZX80 (1K de RAM).  A los ZX Spectrum (de16 y de 48K) le siguieron el ZX Spectrum Plus en 1984 (un 48K con teclado mejorado) y el ZX Spectrum Plus 128K en 1985. Sinclair Research también fabricó el Sinclair QL (16 Bit), en 1984. La empresa, adquirida por Amstrad en 1986, siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. El ZX Spectrum de 16K era el sustituto natural del ZX81, llegando a coincidir con el en las tiendas (el ZX81, con la ampliación de memoria de 16K, se ofertaba a un precio 50% inferior). Podía conectarse a cualquier TV de la época y a un reproductor de casete estándar por lo que era de fácil utilización en los domicilios particulares. Aunque era más económico, se vendieron menos unidades que la versión  de 48K.


El ZX Spectrum de 16K (ISSUE 3B) incorporaba un procesador Z80 A  (SGS Z80A CPU), 16K de RAM (en ocho IC,s) y 16K de ROM (en un IC) con BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete.

Entre los accesorios se hicieron muy populares los interfaces para los joystick. Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base (unida al teclado por dos cintas de membrana).



La placa base es la revisión 3B (ISSUE 3B de 1983). El procesador Z80 A (SGS Z8400AB1 Z80 A CPU) está centrado en la placa, tapado parcialmente por el difusor de calor. A su derecha está situado el IC de ROM (NEC D23128C) de 16K. La ULA (ULA 6C001E-6) está en el centro de la placa (a la izquierda). Los ocho IC,s de RAM (4116 2N) de 2K cada uno, están situados en una línea inferior (a la izquierda). La placa base tiene once zócalos vacíos, utilizados en el modelo de 48K (ocho de ellos son para IC,s de 4K de RAM).


La fuente de alimentación vendida en España proporcionaba 9V DC 1,4A  (centro negativo).



Sinclair ZX Spectrum de 48K (1982) (Revisión 2/ISSUE TWO)
Adquirido en el Reino Unido. Nº de serie:  027-101042 (made in U.K)

Ordenador fabricado por Sinclair Researxh (UK) en 1982 y distribuido en España por la empresa española Investrónica (filial de El Corte Inglés). Su placa base, de nuevo diseño, había sustituido a la primera (ISSUE ONE) desarrollada específicamente para un ordenador con 16K de RAM (en 8 IC,s de 2K), por lo que necesitaba una placa añadida (con 8 IC,s de 4K) en la versión de 48K. Debido al éxito en ventas que tuvo el ZX Spectrum 48K (en detrimento del de 16K) la empresa simplificó su complejo diseño interno, convirtiéndolo básicamente en un ordenador de 48K, con todos los IC,s (ocho de 2K y ocho de 4K) incluidos en la nueva placa base, la "ISSUE TWO" (en la versión de 16k, los zócalos de los IC,s de 4K quedaban vacíos). En 1983, la placa base tuvo nuevas revisiones: "ISSUE 3", "ISSUE 3B", "ISSUE 4" y la "ISSUE 4B". A finales de año se fabricó la revisión 4S (ISSUE 4S), destinada al nuevo ordenador de la empresa, el ZX Spectrum Plus, que tuvo su continuación en 1984 con las revisiones 5 y 6A (en 1984, Sinclair también fabricó el "QL", un ordenador de 16 Bits). Los ordenadores de 48K fueron sustituidos en 1985 por uno de 128K (ZX Spectrum Plus 128K) que había sido diseñado en España por Investrónica. En 1986, la empresa fue adquirida por Amstrad (UK).


 El ZX Spectrum incorporaba un procesador Z80 A o compatible (este ordenador tiene un NEC D780C-1), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas (disquetera externa, impresora matricial y joystick, entre otros).

Para acceder al interior se extraían cinco tornillos (uno oculto debajo de la pegatina de garantía) y se separaban las carcasas. El teclado de la carcasa superior estaba unido a la placa base mediante los dos conectores de la membrana del teclado situada debajo de las teclas (en el ZX Spectrum, la rotura de los conectores de la membrana era una causa frecuente de avería).

En la placa base de este ordenador (ISSUE TWO), los ocho IC,s de 4K de RAM originales fueron sustituidos por otros compatibles de 8K (aunque solo se utilizan 4K). El procesador de NEC (D780C-1) es el segundo IC empezando por la derecha. A su lado está situada la ROM de 16K (NEC D23128C). La ULA (ULA 6C00IE-6) está a la izquierda. Los ocho IC,s de 2K de RAM (4116-2N) están situados en una línea inferior (a la izquierda) y los ocho IC,s de 8K (M5K4164ANP) sustitutos de los originales de 4K, están debajo del procesador (en dos líneas). A la derecha de la placa, ocultando parcialmente el altavoz interno, tiene un difusor de calor (en versiones posteriores, el difusor se trasladó a la parte posterior cubriendo el puerto de expansión).

Al encender el ordenador aparece el logotipo de Sinclair en la pantalla, pero no reaccionaba al pulsar las teclas del teclado (la membrana estaba rota). Se hizo una prueba con otro teclado con membrana nueva y el ordenador funcionó, respondiendo todas las teclas al pulsarlas.

La versión del ordenador (48K) se indicaba en el lateral de la caja. En el reverso se daban instrucciones para ponerlo en marcha.


A diferencia de la fuente de alimentación original, el trasformador del ordenador vendido en España por Investrónica disponía de un interruptor de encendido/apagado y un diodo de encendido. Proporcionaba 9V DC, 1,6A, con centro negativo.



Sinclair ZX Spectrum de 48K (1982)  (Revisión 2/ISSUE TWO)
Adquirido en el Reino Unido. Nº de serie: 001-092044 (made in U.K)

Ordenador fabricado por Sinclair Research (UK) en 1982. Su placa base, de nuevo diseño, había sustituido a la primera (ISSUE ONE) desarrollada específicamente para un ordenador con 16K de RAM (en 8 IC,s de 2K), por lo que necesitaba una placa añadida (con 8 IC,s de 4K) en la versión de 48K. Debido al éxito en ventas que tuvo el ZX Spectrum 48K (en detrimento del de 16K) la empresa simplificó su complejo diseño interno, convirtiéndolo básicamente en un ordenador de 48K, con todos los IC,s (ocho de 2K y ocho de 4K) incluidos en la nueva placa base, la "ISSUE TWO" (en la versión de 16k, los zócalos de los IC,s de 4K quedaban vacíos). En 1983, la placa base tuvo nuevas revisiones: "ISSUE 3", "ISSUE 3B", "ISSUE 4" y la "ISSUE 4B". A finales de año se fabricó la revisión 4S (ISSUE 4S), destinada al nuevo ordenador de la empresa, el ZX Spectrum Plus, que tuvo su continuación en 1984 con las revisiones 5 y 6A (en 1984, Sinclair también fabricó el "QL", un ordenador de 16 Bits). Los ordenadores de 48K fueron sustituidos en 1985 por uno de 128K (ZX Spectrum Plus 128K) que había sido diseñado en España por Investrónica. En 1986, la empresa fue adquirida por Amstrad (UK). Este ordenador está conectado a un Opus Discovery 1.


El ZX Spectrum incorporaba un procesador Z80 A (o compatible), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa (como el Opus Discovery 1), impresora matricial y joystick, entre otros.


En la placa base es revisión 2 (ISSUE TWO, de 1982), le falta el IC con la ROM y la ULA. El procesador Z80 A de Zilog (Z80 CPU) está centrado (a la derecha). Los ocho IC,s de 2K de RAM (4116 2N) están en una línea inferior (a la izquierda) y los ocho de 4K de RAM (M3732L-15RS) están situados (en dos líneas de a cuatro) debajo del procesador


Sinclair ZX Spectrum de 48K (1983)
Adquirido en España. Nº de serie: 024-031598 (made in U.K) (precintado)

Ordenador ZX Spectrum con placa base sin identificar (el ordenador está precintado) fabricado por Sinclair Research (UK) en 1983. La placa base inicial (ISSUE 1) había sido diseñada para la versión de 16K (el ZX Spectrum de 48K llevaba una placa añadida con los 32K de RAM restantes). Debido al éxito de ventas del ZX Spectrum de 48K, la placa fue sustituida por una placa (ISSUE TWO) de nuevo diseño con 48K de RAM. En un corto período de tiempo, la nueva placa base contó con varias revisiones más: la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes (la 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades). Le siguieron la 4A y la 4B (también en 1983) con mejoras en la imagen. Las siguientes placas de 48K ya fueron diseñadas para el ZX Spectrum Plus (con pulsador de reinicio) que salió a la venta en 1984 (4S, 5 y 6A). Este ordenador está precintado y no se conoce la versión de la placa base (por la situación del difusor, sería la 3 o superior).


Incorporaba un procesador Z80 A (o un compatible NEC), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), uno gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa, impresora matricial y joystick, entre otros.



Tres ZX Spectrum con procesadores NEC D780C-1 con numeración consecutiva

Tres ordenadores ZX Spectrum de 48K de la colección tienen procesadores NEC D780C-1, con numero consecutivo (8316, 8317, 8318):
  • Sinclair ZX Spectrum de 48K (Rev. 3) (Procesador NEC D780C-1, 8316P8)
  • Sinclair ZX Spectrum de 48K (Rev. 3) (Procesador NEC D780C-1, 8317P8)
  • Sinclair ZX Spectrum de 48K (Rev. 3) (Procesador NEC D780C-1, 8318P8)


 Sinclair ZX Spectrum de 48K (Revisión 3/ISSUE 3) (1983) (1)
 Procesador NEC D780C-1, 8316P8)
Adquirido en el Reino Unido. Nº de serie: D01-153406 (made in UK)

Ordenador ZX Spectrum con placa base revisión 3 (ISSUE 3) fabricado por Sinclair Research (UK) en 1983. La placa base inicial (ISSUE 1) había sido diseñada para la versión de 16K (el ZX Spectrum de 48K llevaba una placa añadida con los 32K de RAM restantes). Debido al éxito de ventas del ZX Spectrum de 48K, la placa fue sustituida por una placa (ISSUE TWO) de nuevo diseño con 48K de RAM. En un corto período de tiempo, la nueva placa base contó con varias revisiones más: la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes (la 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades). Le siguieron la 4A y la 4B (también en 1983) con mejoras en la imagen. Las siguientes placas de 48K ya fueron diseñadas para el ZX Spectrum Plus (con pulsador de reinicio) que salió a la venta en 1984 (4S, 5 y 6A). Este ordenador (adquirido en el Reino Unido) forma parte de una serie de tres ZX Spectrum 48K de la colección, con procesadores NEC D780C-1 con números consecutivos (8316P8, 8317P8, 8318P8).


Incorporaba un procesador Z80 A o compatible (en este caso el NEC D780C-1), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa, impresora matricial y joystick, entre otros.

En la placa base (ISSUE 3),  el procesador de NEC (D780C-1, 8316P8) está centrado en la placa (a la derecha). A su derecha está situado la ROM de 16K (Sinclair HN613128P). La ULA (ULA 6C00IE-6), el IC de mayor tamaño de la parte izquierda de la placa. La RAM está formada por 16 IC,s: ocho de ellos de 2K (IC MM5290N-2) situados en una línea inferior (a la izquierda) y los ocho restantes de 4K (TMS 4532-20NL3) están en dos líneas (de a cuatro) debajo del procesador.



Sinclair ZX Spectrum de 48K (Revisión 3/ISSUE 3) (1983) (2)
(Procesador NEC D780C-1, 8317P8)
Adquirido en el Reino Unido. Nº de serie: D01-302285 (made in UK)

Ordenador ZX Spectrum con placa base revisión 3 (ISSUE 3) fabricado por Sinclair Research (UK) en 1983. La placa base inicial (ISSUE 1) había sido diseñada para la versión de 16K (el ZX Spectrum de 48K llevaba una placa añadida con los 32K de RAM restantes). Debido al éxito de ventas del ZX Spectrum de 48K, la placa fue sustituida por una placa (ISSUE TWO) de nuevo diseño con 48K de RAM. En un corto período de tiempo, la nueva placa base contó con varias revisiones más: la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes (la 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades). Le siguieron la 4A y la 4B (también en 1983) con mejoras en la imagen. Las siguientes placas de 48K ya fueron diseñadas para el ZX Spectrum Plus (con pulsador de reinicio) que salió a la venta en 1984 (4S, 5 y 6A). Este ordenador (adquirido en el Reino Unido) forma parte de una serie de tres ZX Spectrum 48K de la colección, con procesadores NEC D780C-1 con números consecutivos (8316P8, 8317P8, 8318P8).


Incorporaba un procesador Z80 A (en este caso el compatible NEC D780C-1), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa, impresora matricial y joystick, entre otros.


La placa base es Revisión 3 de 1983. El procesador de NEC (D780C-1, 8317P8) está centrado en la placa (a la derecha). A su derecha está situado la ROM de 16K (Sinclair HN613128P). La ULA (ULA 6C00IE-6), el IC de mayor tamaño de la parte izquierda de la placa. La RAM está formada por 16 IC,s: ocho de ellos de 2K (4116 2N) situados en una línea inferior (a la izquierda) y los ocho restantes de 4K (TMS 4532-20NL3) están en dos líneas (de a cuatro) debajo del procesador.


El Spectrum se entregaba en una caja con dos manuales, la fuente de alimentación y los cabeles para la TV y el reproductor de casete. En la caja está indicada la fecha de venta: 2-12-83. También tiene una anotación de reserva hasta el lunes siguiente: "Keep till Monday 5-12-83"


En el manual "INTRODUCTION" se explicaba la instalación del ordenador y se daban unas instrucciones de uso. Al final del libro se explicaba como era el "interior del ZX Spectrum" con un dibujo de la placa base en la que se indicaban los componentes ("revisión 1" de 16K). El manual "BASIC programming" estaba dedicado a la programación en BASIC, con algo de código máquina, finalizando con unos apéndices.



Externamente las fuentes de alimentación del XZ Spectrum vendidos en el Reino Unido eran similares a los vendidos en España. Proporcionaban 9V DC con centro negativo, inicialmente de 0,7A y posteriormente de 1,2A.



Sinclair ZX Spectrum de 48K (Revisión 3/ISSUE 3) (1983) (3)
 Procesador NEC D780C-1, 8318P8
Adquirido en el Reino Unido. Nº de serie: D01-171171 (made in UK)

Ordenador ZX Spectrum con placa base revisión 3 (ISSUE 3) fabricado por Sinclair Research (UK) en 1983. La placa base inicial (ISSUE 1) había sido diseñada para la versión de 16K (el ZX Spectrum de 48K llevaba una placa añadida con los 32K de RAM restantes). Debido al éxito de ventas del ZX Spectrum de 48K, la placa fue sustituida por una placa (ISSUE TWO) de nuevo diseño con 48K de RAM. En un corto período de tiempo, la nueva placa base contó con varias revisiones más: la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes (la 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades). Le siguieron la 4A y la 4B (también en 1983) con mejoras en la imagen. Las siguientes placas de 48K ya fueron diseñadas para el ZX Spectrum Plus (con pulsador de reinicio) que salió a la venta en 1984 (4S, 5 y 6A). Este ordenador (adquirido en el Reino Unido) forma parte de una serie de tres ZX Spectrum 48K de la colección, con procesadores NEC D780C-1 con números consecutivos (8316P8, 8317P8, 8318P8).


Incorporaba un procesador Z80 A o compatible (en este caso el NEC D780C-1), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa, impresora matricial y joystick, entre otros.

La placa base es Revisión 3 de 1983. El procesador de NEC (D780C-1, 8318P8) está centrado en la placa (a la derecha). A su derecha está situado la ROM de 16K (Sinclair HN613128P). La ULA (ULA 6C00IE-6), el IC de mayor tamaño de la parte izquierda de la placa. La RAM está formada por 16 IC,s: ocho de ellos de 2K (4116 2N) situados en una línea inferior (a la izquierda) y los ocho restantes de 4K (TMS 4532-20NL3) están en dos líneas (de a cuatro) debajo del procesador.


El procesador queda medio oculto debajo del difusor de calor.



Sinclair ZX Spectrum de 48K (Revisión 3B/ISSUE 3B) (1983)
Fabricado en Corea por Samsung
Adquirido en el Reino Unido. Nº de serie: S01-012651 (made in the Republic of Korea)

Ordenador ZX Spectrum con placa base revisión 3B (ISSUE 3B) fabricado en Corea por Samsung en 1983. La placa base inicial (ISSUE 1) había sido diseñada para la versión de 16K (el ZX Spectrum de 48K llevaba una placa añadida con los 32K de RAM restantes). Debido al éxito de ventas del ZX Spectrum de 48K, la placa fue sustituida por una placa (ISSUE TWO) de nuevo diseño con 48K de RAM. En un corto período de tiempo, la nueva placa base contó con varias revisiones más: la 3 y la 3B (1983), en las que se mejoraron los circuitos y algunos componentes (la 3B fue la revisión más difundida, llegándose a vender más de tres millones de unidades, algunas de ellas fabricadas por la empresa coreana Samsung). Le siguieron la 4A y la 4B (también en 1983) con mejoras en la imagen. Las siguientes placas de 48K ya fueron diseñadas para el ZX Spectrum Plus (con pulsador de reinicio) que salió a la venta en 1984 (4S, 5 y 6A). Este ordenador, adquirido en el Reino Unido, fue fabricado por la empresa Samsung en Corea (made in Republic of Korea by Samsug).


El ZX Spectrum 48K, incorporaba un procesador Z80 A, 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair, Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ordenador (impresora, Interface I e Interface II) o los fabricados por terceras empresas: disquetera externa, impresora matricial y joystick, entre otros.


La placa base es Revisión 3B de 1983. El procesador Z80 A de Zilog (Z8400A PS Z80 A CPU) está centrado en la placa (a la derecha). A su derecha está situado la ROM  de 16K  (GI 9128C). La ULA (ULA 6C00IE-7) está en la parte izquierda de la placa. La RAM está formada por 16 IC,s, ocho de ellos de 2K (TMS4116-15NL) están situados en una línea inferior (a la izquierda) y los ocho restantes de 4K (TMS 4532-20NL3) están situados en dos líneas (de a cuatro) debajo del procesador.


De apariencia similar a la revisión 3, se distingue de ella por la situación (más elevada) de los nombres de los conectores en la parte posterior del ordenador. El ordenador fabricado en Corea es el que está debajo de los dos (rev 3B) y el fabricado en el Reino Unido (Rev 3, con procesador NEC) es el que está encima. Las carcasas se pueden intercambiar pero no ajustan bien.


El número de serie está en una etiqueta pegada en la parte inferior y no grabada en el ordenador como en las anteriores versiones. En la parte inferior (izquierda) se indica la fabricación del ordenador: "Made in the Republic of Korea by Samsung Electronics Company under Licence from Sinclair Research Limited".


Manuales

El Spectrum se entregaba con dos manuales. El primero de ellos se limitaba a explicar la instalación del ordenador y a unas instrucciones de uso. Al final del libro explicaba como era el "interior del ZX Spectrum" con un dibujo de la placa base en la que se indicaban los componentes ("revisión 1" de 16K). La versión española, a la izquierda, se distingue ligeramente de las versiones en inglés, a la derecha, por la distinta tonalidad de la portada.


El otro manual "BASIC programming" de mayor tamaño que el anterior y como su nombre indica estaba dedicado a la programación en BASIC, con algo de código máquina, finalizando con unos apéndices. El manual en español, a la izquierda, se distingue del manual en inglés, por su menor volumen aunque contenga el mismo número de hojas.
Fuentes de alimentación

Las fuentes de alimentación del Spectrum mantuvieron la forma exterior de los transformadores del ZX81, aunque eran de mayor capacidad y el conector dejo de ser jack, pasando a ser de tubo. Los proporcionados por Investrónica, en el Spectrum + con teclado español y en el Spectrum 128, eran de mayor calidad que sus versiones inglesas. Proporcionaban 9V (centro negativo).

En la etiqueta se puede comprobar el tipo de transformador. En este caso son todos UK, el de la derecha con 0,7A (como en  los ZX81), el del centro con 1,2A y el de la izquierda (vendido en España, con la pegatina a la derecha y con el conector para la red continental europea) sube hasta los 1,4A.



Sinclair ZX Spectrum Plus

Nueva versión del Spectrum 48K, con una nueva carcasa con mejor ventilación y con teclado mejorado (de calidad similar a los que ya se podían adquirir de terceras empresas) y, además, incluía como novedad un pulsador de reinicio. El ordenador tenía un aspecto más profesional pero seguía manteniendo la membrana interior del teclado, que tantos problemas había dado en las versiones anteriores. En España se anunció  como Spectrum 64K, pero en realidad la placa base tenía las mismas prestaciones que las versiones anteriores y los 64K eran la suma de los 48K de la RAM y los 16K de ROM.

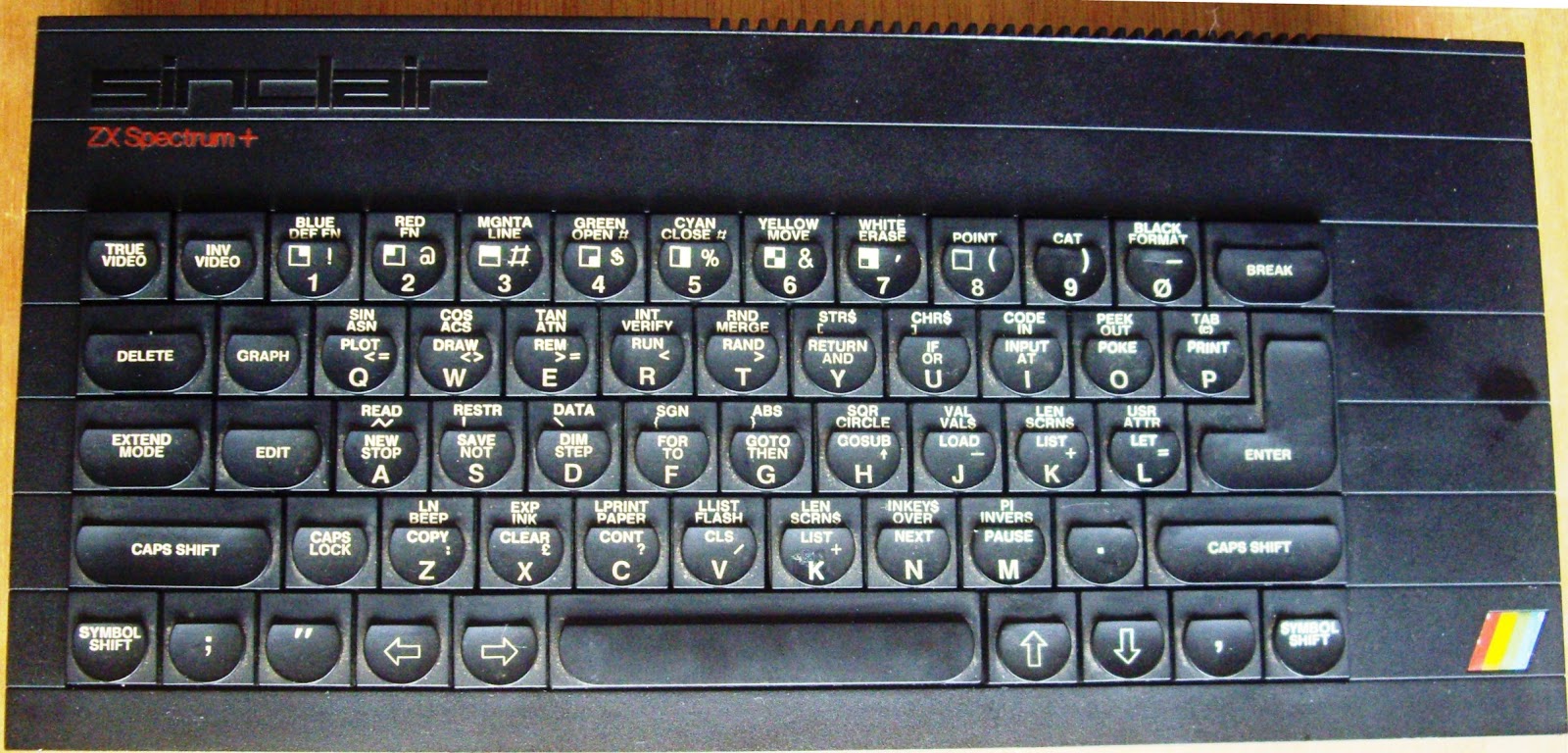

Sinclair ZX Spectrum Plus (Rev. 6A/ISSUE 6A) (1984)  (1)
Adquirido en España. Nº de serie: D 03-035730 (made in UK)

Tercer modelo de ZX Spectrum fabricado en 1984 por la empresa Sinclair Research (UK) . Previamente la empresa había distribuido el ZX Spectrum de 16K y el ZX Spectrum de 48K, durante dos años (1982 y 1983). En esos dos años, la placa base había tenido seis revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). En relación con los modelos anteriores, el ZX Spectrum Plus tenía un teclado mejorado y un pulsador de reinicio (reset). Su carcasa era más amplia y con mejor ventilación. Aunque podía llevar placas anteriores del stock, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" a finales de 1983. En 1984, la placa tuvo otras dos revisiones: la ISSUE 5 y la ISSUE 6A. En 1984, el ZX Spectrum Plus se fabricó en el Reino Unido y en España con la placa 6A (en España lo fabricó Investrónica). En 1985, la empresa española fabricó dos ordenadores con teclado español: el ZX Spectrum Plus (versión española) y el ZX Spectrum Plus 128K (versión española).


El ZX Spectrum Plus (Rev. 6A) incorporaba un procesador compatible Z80 (este ordenador lleva un NEC D780C-1), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ZX Spectrum o los fabricados por terceras empresas (aunque la nueva forma de la carcasa dificultaba el empleo de algunos de ellos).


El pulsador de reinicio estaba situado en el lateral izquierdo.


En la carcasa inferior tenía grabado en número de serie (D 03-035730), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England), el año (©1984 SINCLAIR Research Ltd.) y el lugar de fabricación (Made in U.K.). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.


La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (PCF1306P), el procesador  compatible Z80 (NEC (D780C-1) y el IC de ROM  (GI 9128C), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (OKI M3732H-20), situados en dos líneas (de a cuatro) debajo del procesador.

El manual "ZX Spectrum + User Guide" sustituía al de "Introduction" del ZX Spectrum. Con páginas llenas de gráficos en color, el manual del ZX Spectrum + había cambiado el formato con relación al anterior Spectrum. Explicaba el ordenador y su empleo de forma detallada con diagramas y explicaciones, incluyendo entre otras novedades, como mejorar el sonido utilizando el reproductor de casete. Para la introducción al BASIC se utilizaba el manual del ZX Spectrum.


Los transformadores eran similares (con excepción del conector de la red eléctrica), en los fabricados en el Reino Unido y en España.



Sinclair ZX Spectrum Plus (Rev. 6A/ISSUE 6A) (1984) (2)
Adquirido en el Reino Unido. Nº de serie: 147-071525 (Designed en England)

Tercer modelo de ZX Spectrum fabricado en 1984 por la empresa Sinclair Research (UK) . Previamente la empresa había distribuido el ZX Spectrum de 16K y el ZX Spectrum de 48K, durante dos años (1982 y 1983). En esos dos años, la placa base había tenido seis revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). En relación con los modelos anteriores, el ZX Spectrum Plus tenía un teclado mejorado y un pulsador de reinicio (reset). Su carcasa era más amplia y con mejor ventilación. Aunque podía llevar placas anteriores del stock, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" a finales de 1983. En 1984, la placa tuvo otras dos revisiones: la ISSUE 5 y la ISSUE 6A. En 1984, el ZX Spectrum Plus se fabricó en el Reino Unido y en España con la placa 6A (en España lo fabricó Investrónica). En 1985, la empresa española fabricó dos ordenadores con teclado español: el ZX Spectrum Plus (versión española) y el ZX Spectrum Plus 128K (versión española).


El ZX Spectrum Plus (Rev. 6A) incorporaba un procesador compatible Z80 A (este ordenador lleva un procesador Z80A (SGS Z80ACPU) de la empresa italiana SGS Microelettronica), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes.


En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (9V DC, centro negativo), un puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y un conector RF para la TV (PAL, canal 36).


 El pulsador de reinicio estaba situado en el lateral izquierdo.


En la carcasa inferior tenía grabado en número de serie (147-071525), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England ) y el año (©1984 SINCLAIR Resarch Ltd.). No tiene grabado el lugar de fabricación (posiblemente España) aunque tiene una etiqueta de garantía de la empresa española Investrónica (los ZX Spectrum Plus fabricados en el Reino Unido tenían grabado "Made in England"). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.



La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (PCF1306P), el procesador Z80A (SGS Z80ACPU) y el IC de ROM  (AMI 8841AAP), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (TMS 4532-20NL3), situados en dos líneas (de a cuatro) debajo del procesador.


El difusor de calor oculta parcialmente el procesador Z80A y el IC de ROM.


Aunque se ha adquirido en el Reino Unido, este ordenador tiene el sello de garantía de la empresa española Investrónica, por lo que es de suponer que haya sido fabricado) en España. En la carcasa no se indica el lugar de fabricación aunque se hace referencia al diseño ("Designed en Cambridge, England"). Cerca del número de serie se encuentra el sello de garantía (GARANTIA INVESTRONICA") ocultando uno de los tornillos de la carcasa.


Fuentes de alimentación

Las fuentes de alimentación proporcionaban 9V DC, 1,4A centro negativo. Los vendidos en España ya disponían de fábrica (no cambiado) el conector para la red eléctrica continental.


Sinclair ZX Spectrum Plus (revisión 6A) (1984) (3)
Adquirido en España. Nº de serie: 106-207075 (Designed en England)

Tercer modelo de ZX Spectrum fabricado en 1984 por la empresa Sinclair Research (UK) . Previamente la empresa había distribuido el ZX Spectrum de 16K y el ZX Spectrum de 48K, durante dos años (1982 y 1983). En esos dos años, la placa base había tenido seis revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). En relación con los modelos anteriores, el ZX Spectrum Plus tenía un teclado mejorado y un pulsador de reinicio (reset). Su carcasa era más amplia y con mejor ventilación. Aunque podía llevar placas anteriores del stock, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" a finales de 1983. En 1984, la placa tuvo otras dos revisiones: la ISSUE 5 y la ISSUE 6A. En 1984, el ZX Spectrum Plus se fabricó en el Reino Unido y en España con la placa 6A (en España lo fabricó Investrónica). En 1985, la empresa española fabricó dos ordenadores con teclado español: el ZX Spectrum Plus (versión española) y el ZX Spectrum Plus 128K (versión española). Este ZX Spectrum Plus se recibió con un Interface 1, dos unidades "ZX Microdrive", el libro "ZX microdrive" y un reproductor de casete.


El ZX Spectrum Plus (Rev. 6A) incorporaba un procesador compatible Z80 A (este ordenador lleva un procesador MOSTEK Z80 CPU), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes.


En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (9V DC, centro negativo), un puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y un conector RF para la TV (PAL, canal 36).


El pulsador de reinicio estaba situado en el lateral izquierdo.


En la carcasa inferior tenía grabado en número de serie (106-207075), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England ) y el año (©1984 SINCLAIR Resarch Ltd.). No tiene grabado el lugar de fabricación (posiblemente España) y también falta la etiqueta de garantía de la empresa distribuidora (los ZX Spectrum Plus fabricados en el Reino Unido tenían grabado "Made in England"). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.



La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (PCF1306P), el procesador Z80 (MOSTEC Z80 CPU) y el IC de ROM  (GI 9128C), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (TMS 4532-15NL3) situados en dos líneas (de a cuatro) debajo del procesador.


El difusor de calor oculta parcialmente el procesador Z80A y el IC de ROM.



Sinclair ZX Spectrum Plus (revisión 6A/ISSUE 6A) (1985) (teclado español)
Adquirido en España. Nº de serie: 107815 (fabricado en España)

Ordenador fabricado en España por Investronica en 1985. con teclado "qwerty" español, para adaptarlo a la normativa española (con la ñ y la Ñ). Previamente la empresa había distribuido el ZX Spectrum de 16K y el ZX Spectrum de 48K, durante dos años (1982 y 1983). En esos dos años, la placa base había tenido seis revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). En relación con los modelos anteriores, el ZX Spectrum Plus tenía un teclado mejorado y un pulsador de reinicio (reset). Su carcasa era más amplia y con mejor ventilación. Aunque podía llevar placas anteriores del stock, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" a finales de 1983. En 1984, la placa tuvo otras dos revisiones: la ISSUE 5 y la ISSUE 6A. En 1984, el ZX Spectrum Plus se fabricó en el Reino Unido y en España con la placa 6A (en España lo fabricó Investrónica). En 1985, la empresa española fabricó dos ordenadores con teclado español: el ZX Spectrum Plus (versión española) y el ZX Spectrum Plus 128K (versión española). Se recibió en su caja con la fuente de alimentación, manual y cables.


El ZX Spectrum Plus (Rev. 6A), con teclado español, incorporaba un procesador Z80 A (este ordenador lleva un Zilog Z80A CPU),  48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes. En la versión española, los cambios afectaron al teclado (incluía la ñ y la Ñ y algunas teclas traducidas) y también a la ROM, para adaptarla a esta circunstancia (se añadieron los nuevos caracteres y, además se tradujeron los mensajes de error). El teclado era el mismo que el del Spectrum Plus 128K con teclado español.


En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (9V DC, centro negativo), un puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y un conector RF para la TV (PAL, canal 36).


 El pulsador de reinicio estaba situado en el lateral izquierdo.


En la carcasa inferior tenía grabado en número de serie (107815), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England) y el año (©1984 SINCLAIR Resarch Ltd.) correspondiente al modelo con teclado "qwerty" estándar (el modelo con teclado español se fabricó en 1985 coincidiendo con el ZX Spectrum Plus 128 con teclado español). Tiene también una etiqueta de garantía de la empresa española Investrónica y una segunda etiqueta en la que se indica el lugar de fabricación (Fabricado en España por INVESTRONICA SA). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.



La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (ZX8401 SINCLAIR), el procesador Z80A de Zilog (Z8400APS Z80A CPU) y el IC de ROM (M5L27128K), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (TMS 4532-20NL3) situados en dos líneas (de a cuatro) debajo del procesador.


El procesador queda parcialmente tapado por el difusor de calor.


En la caja se incluía una nueva fuente de alimentación fabricada por Investronica (9V DC, 1,6A).


En la versión española del ZX Spectrum Plus se añadía a la guía de funcionamiento un suplemente explicando el teclado en español. En el nuevo manual del "ZX Spectrum + Teclado Español" se indicaba que: "La versión española del Sinclair ZX Spectrum + dispone, además de todos los caracteres castellanos incluidos en el teclado, de todos los mensajes de error alojados en la ROM, totalmente traducidos a nuestro idioma". Las instrucciones de la guía eran escasas de no disponer del manual de Introducción al BASIC del Spectrum. Por ese motivo, Investronica sacó, para consumo interno, un nuevo libro, el "manual del ZX Spectrum" + (el signo + aparecía fuera de las comillas) en la que se adentraba en la programación. En la introducción se explicaban las diferencias de funcionamiento del Spectrum + y del Spectrum (principalmente en el teclado), entrando directamente en la programación en BASIC que era común para los dos ordenadores.


Caja de embalaje.

En la caja del ordenador vendido en España por Investronica se especificaba claramente esa circunstancia.




Zx Spectrum Plus 128K

El Spectrum Plus 128K se fabricó en 1985 (primero en España y posteriormente en el Reino Unido). El ordenador fue desarrollado conjuntamente por la empresa británica Sinclair Research Ltd y la española Investronica S.A. Debido a la inicial fabricación española, la revisión de la placa base aparece como "VERSION" en lugar de "ISSUE" como era habitual en los modelos anteriores. Las placas de los ordenadores fabricados en el Reino Unido continuaron la numeración a partir de la ultima que tuvo el ZX Spectrum Plus (ISSUE 6A), aunque continuaron empleando la palabra "VERSION" en lugar de "ISSUE". Las revisiones fueron:
  • VERSION 2 (1985)
  • VERSION 2-1 (1985)
  • VERSION 6K  (1985)
  • VERSION 6U  (1985)
  • VERSION 8G (1985)
Sinclair ZX Spectrum + 128K (teclado español) (1985) (1)
Adquirido en España. Nº de serie: 907843157 (*dudoso) (fabricado en España)

EEl ZX Spectrum Plus 128K (1985) fue el segundo de los dos ordenadores de la empresa  Sinclair Research (UK) que fueron fabricados en España por la empresa Investrónica (el primero fue la versión española del ZX Spectrum Plus). El ZX Spectrum Plus 128K (destinado al mercado local español), fue diseñado de forma conjunta por dos empresas (Sinclair e Investronica) con teclado "qwerty" español (el mismo que tenía la versión española del ZX Spectrum Plus). El ZX Spectrum Plus 128K, podía funcionar tanto en modo 128K (por defecto) como en modo 48K (ejecutando "SPECTRUM"). Funcionando en modo 128K tenía carga de datos en varias fases, editor de textos integrado en la ROM, una mejor imagen en pantalla (color RGB), mejor sonido (tenía un IC AY-3-8912). Se vendía con un teclado numérico externo. El ZX Spectrum Plus 128K (fabricado en España) tuvo dos revisiones de la placa; la "VERSION 2" y "VERSION 2-1". En las versiones fabricadas en el Reino Unido con teclado "qwerty" internacional, la numeración se continuó a partir de la última placa del ZX Spectrum Plus (ISSUE 6), llegando ) llegó a tener tres revisiones: "VERSION 6K","VERSION 6U" y "VERSION 8G" (este ZX Spectrum + 128K, fabricado en España, tiene una placa base "VERSION 2").


Externamente las versiones fabricada en España y en el Reino Unido se distinguían por el color del número "128" (de color blanco en la versión española y color rojo en la versión de UK). Además, en la versión fabricada en UK se incluyó un menú de inicio (inexistente en la versión española) y se suprimió el editor de textos de la ROM (el teclado numérico pasó a ser de adquisición opcional)


El ZX Spectrum Plus 128K con teclado español (VERSION 2) incorporaba un procesador Z80 A (GoldStar GSS Z8400APS Z80A CPU), 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con dos modos de funcionamiento (16K para modo 48K y 16K para modo 128K). Disponía de un un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido mejorado (en relación con modelos anteriores). Su teclado era "qwerty" español (con ñ y Ñ) y con algunas teclas traducidas también al español. En modo 48K se mantenía el acceso directo a las instrucciones del BASIC por combinación de teclas.


En la parte frontal (a la derecha) tenía un conector para el teclado numérico (KEYPAD).

En el lateral izquierdo tenía: pulsador de reinicio, dos conectores jack para el reproductor de casete (MIC y EAR) y un puerto serie/MIDI (RS232).


En la parte posterior tenía (de izquierda a derecha): un conector de la fuente de alimentación externa (9V DC, 1.6A centro negativo), un puerto de expansión, un conector (DIN-8) de vídeo RGB y vídeo compuesto (sin sonido) y un conector RF a la TV (en color y con sonido).


El ordenador se proporcionaba con un cable RF para la TV. Para mejorar la calidad de imagen era necesario confeccionar un euroconector con vídeo en color RGB (o de vídeo compuesto monocromo) con sonido, utilizando  el conector DIN-8 para obtener la imagen (RGB o Video compuesto) y el conector "MIC" (en el lateral izquierdo) para obtener el sonido. (el conector es distinto al del ZX Spectrum + 128K fabricado en el reino Unido.


En la carcasa inferior tenía una etiqueta en la que se indicaba el desarrollo conjunto del ZX Spectrum + 128K (DESARROLLO CONJUNTO SINCLAIR Ltd. e INVESTRONICA, S.A.)  y el lugar de fabricación (fabricado en España). Tenía además una segunda etiqueta  superpuesta a la de garantía (GARANTIA  INVESTRONICA) con un número de serie casi ilegible (907843157). En la carcasa inferior también tiene grabado (en relieve) la licencia de Sinclair (© 1984 Sinclair Research Ltd). la carcasa inferior era la misma que se utilizaba en el ZX Spectrum + (SINCLAIR ZX SPECTRUM + Personal Computer) que había sido fabricado el año anterior. Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior  (con el teclado)



El procesador Z80 A de Goldstar (GSS Z8400APS Z80A CPU) está en la parte superior de placa. A la derecha del procesador está situado el IC de la ROM /GI) de 32K (el nombre está tapado) y, a la izquierda, el multiplexor de memoria RAM (ZX8401). La ULA (ULA7K010E5), el IC de mayor tamaño, se encuentra en el centro de la placa. Los 16 IC,s de RAM (M5K4164ANP) de 8K cada uno, están situados en las dos líneas inferiores (una con 14 IC,s y otra con 2 IC,s). El IC generador de sonido (GI AY-3-8912A) está a la derecha de los IC,s de RAM (oculto debajo de la cinta del teclado).


 El IC generador de sonido (GI AY-3-8912A) está a la derecha de los IC,s de RAM.


El teclado numérico se describía en el manual.



La fuente de alimentación del ZX Spectrum + 128K vendido en España tenía un diodo de encendido en la parte frontal. En la parte superior tenía una serigrafía con el nombre de la empresa española (investronica).


En la parte posterior tenía un interruptor de encendido/apagado. Proporcionaba 9V DC, 1,6A (centro negativo). En la parte inferior se indicaba el lugar de fabricación (MADE IN SPAIN).


El ordenador se entregaba con un cable RF para la TV y los cables del reproductor de casete.



Sinclair Zx Spectrum + 128K (teclado español) (1985) (2)
Adquirido en España. Nº de serie: S/N (fabricado en España)

El ZX Spectrum Plus 128K (1985) fue el segundo de los dos ordenadores de la empresa  Sinclair Research (UK) que fueron fabricados en España por la empresa Investrónica (el primero fue la versión española del ZX Spectrum Plus). El ZX Spectrum Plus 128K (destinado al mercado local español), fue diseñado de forma conjunta por dos empresas (Sinclair e Investronica) con teclado "qwerty" español (el mismo que tenía la versión española del ZX Spectrum Plus). El ZX Spectrum Plus 128K, podía funcionar tanto en modo 128K (por defecto) como en modo 48K (ejecutando "SPECTRUM"). Funcionando en modo 128K tenía carga de datos en varias fases, editor de textos integrado en la ROM, una mejor imagen en pantalla (color RGB), mejor sonido (tenía un IC AY-3-8912). Se vendía con un teclado numérico externo. El ZX Spectrum Plus 128K (fabricado en España) tuvo dos revisiones de la placa; la "VERSION 2" y "VERSION 2-1". En las versiones fabricadas en el Reino Unido con teclado "qwerty" internacional, la numeración se continuó a partir de la última placa del ZX Spectrum Plus (ISSUE 6), llegando ) llegó a tener tres revisiones: "VERSION 6K","VERSION 6U" y "VERSION 8G" (este ZX Spectrum + 128K de fabricación española todavía está precintado y se desconoce la revisión de la placa). Se recibió con el teclado numérico, un interface para joystick de Indescomp, la fuente de alimentación, cables RF y del reproductor de casete y  cuatro cintas (SUPER TEST, MATCH DAY, Guía de Funcionamiento Programas complementarios y Videospectrum nº 26 ).


Externamente las versiones fabricada en España y en el Reino Unido se distinguían por el color del número "128" (de color blanco en la versión española y color rojo en la versión de UK). Además, en la versión fabricada en UK se incluyó un menú de inicio (inexistente en la versión española) y se suprimió el editor de textos de la ROM (el teclado numérico pasó a ser de adquisición opcional)


El ZX Spectrum Plus 128K con teclado español incorporaba un procesador Z80 A (GoldStar GSS Z8400APS Z80A CPU), 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con dos modos de funcionamiento (16K para modo 48K y 16K para modo 128K). Disponía de un un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido mejorado (en relación con modelos anteriores). Su teclado era "qwerty" español (con ñ y Ñ) y con algunas teclas traducidas también al español. En modo 48K se mantenía el acceso directo a las instrucciones del BASIC por combinación de teclas.


En la parte frontal (a la derecha) tenía un conector para el teclado numérico (KEYPAD).


En el lateral izquierdo tenía: pulsador de reinicio, dos conectores jack para el reproductor de casete (MIC y EAR) y un puerto serie/MIDI (RS232).


En la parte posterior tenía (de izquierda a derecha): un conector de la fuente de alimentación externa (9V DC, 1.6A centro negativo), un puerto de expansión (27 pines por cada lado), un conector (DIN-8) de vídeo RGB y vídeo compuesto (sin sonido) y un conector RF a la TV (en color y con sonido).


El ordenador se proporcionaba con un cable RF para la TV. Para mejorar la calidad de imagen era necesario confeccionar un euroconector con vídeo en color RGB (o de vídeo compuesto monocromo) con sonido, utilizando  el conector DIN-8 para obtener la imagen (RGB o Video compuesto) y el conector "MIC" (en el lateral izquierdo) para obtener el sonido (el conector es distinto al del ZX Spectrum + 128K fabricado en el reino Unido.


En la carcasa inferior tenía una etiqueta en la que se indicaba el desarrollo conjunto del ZX Spectrum + 128K (DESARROLLO CONJUNTO SINCLAIR Ltd. e INVESTRONICA, S.A.)  y el lugar de fabricación (fabricado en España). Tenía además una segunda etiqueta  (GARANTIA  INVESTRONICA) que hacía la función de precinto (este ordenador todavía está precintado). En la carcasa inferior también tiene grabado (en relieve) la licencia de Sinclair (© 1984 Sinclair Research Ltd). la carcasa inferior era la misma que se utilizaba en el ZX Spectrum + (SINCLAIR ZX SPECTRUM + Personal Computer) que había sido fabricado el año anterior. Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior  (con el teclado)


Este ordenador todavía mantiene el precinto de garantía. Para comprobar los IC,s se utilizó la placa base de otro ZX Spectrum + 128K con teclado español de la colección. El procesador Z80 A de Goldstar (GSS Z8400APS Z80A CPU) está en la parte superior de placa. El IC de la ROM /GI) de 32K (el nombre está tapado) está a la derecha del procesador. A la izquierda del procesador tenía un multiplexor de memoria RAM (ZX8401). La ULA (ULA7K010E5) está centrada en la placa (era el IC de mayor tamaño). Los 16 IC,s de RAM (M5K4164ANP) de 8K cada uno, están situados en las dos líneas inferiores (una con 14 IC,s y otra con 2 IC,s). El IC generador de sonido (GI AY-3-8912A) está a la derecha de los IC,s de RAM (oculto debajo de la cinta del teclado).


El teclado numérico se describía en el manual.


La fuente de alimentación del ZX Spectrum + 128K vendido en España tenía un diodo de encendido en la parte frontal. En la parte superior tenía una serigrafía con el nombre de la empresa española (investronica).


En la parte posterior tenía un interruptor de encendido/apagado. Proporcionaba 9V DC, 1,6A (centro negativo). En la parte inferior se indicaba el lugar de fabricación (MADE IN SPAIN).


El ordenador se entregaba con un cable RF para la TV y los cables del reproductor de casete.




Sinclair ZX Spectrum Plus 128K (teclado "qwerty" internacional) (1985)
Adquirido en el Reino Unido. Nº de serie: 007-017327 (made in UK)

El ZX Spectrum Plus 128K se diseñó de forma conjunta entre la la empresa británica Sinclair Research y la española Investronica. Inicialmente se fabricó en España con teclado "qwerty" español (con un teclado numérico externo) y, posteriormente, también en el Reino Unido con teclado "qwerty" internacional. El ZX Spectrum Plus 128K (fabricado en España) tuvo dos revisiones de la placa; la "VERSION 2" y "VERSION 2-1". En las versiones fabricadas en el Reino Unido con teclado "qwerty" internacional, la numeración se continuó a partir de la última placa del ZX Spectrum Plus (ISSUE 6), llegando ) llegó a tener tres revisiones: "VERSION 6K","VERSION 6U" y "VERSION 8G". El ZX Spectrum Plus 128K, podía funcionar tanto en modo 128K como en modo 48K. Tenía carga de datos en varias fases (solo en modo 128K), una mejor imagen en pantalla (con color RGB) y mejor sonido (tenía un IC AY-3-8912) que los modelos anteriores del ZX Spectrum. Además, en la versión fabricada en UK se incluyó un menú de inicio (inexistente en la versión española), se suprimió el editor de textos (en la versión española estaba incluido en la ROM) y el teclado numérico pasó a ser de adquisición opcional (este ZX Spectrum + 128K fabricado en el Reino Unido tiene una placa base "VERSION 6K")


Externamente las versiones fabricadas en el Reino Unido y en España se distinguían por el color del número "128" (de color rojo en la versión de UK y de color blanco en la versión española). El menú de inicio, incluido en la versión fabricada en UK, permitía acceder directamente al BASIC 48K, BASIC 128K, cargar desde cinta y a una calculadora.


El ZX Spectrum Plus 128K con teclado internacional incorporaba un procesador Z80 A, 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con los dos modos de funcionamiento (16K para modo 48K y 16K para modo 128). Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido mejorado. Su teclado era "qwerty" internacional. En modo 48K se mantenía el acceso directo a las instrucciones del BASIC por combinación de teclas.


 En la parte frontal se encontraba el conector para el teclado numérico (KEYPAD).


En el lateral izquierdo tenía: pulsador de reinicio, dos conectores jack para el reproductor de casete (MIC y EAR) y un puerto serie/MIDI (RS232).


En la parte posterior tenía (de izquierda a derecha): un conector de la fuente de alimentación externa (9V DC, 1.2A centro negativo), un puerto de expansión, un conector (DIN-8) de vídeo RGB y vídeo compuesto (sin sonido) y un conector RF a la TV (en color y con sonido).


Al encender aparecía en pantalla el menú de inicio. El ordenador se proporcionaba con un cable RF para la TV (en España no funciona el sonido en el cable RF con la modulación PAL del Reino Unido). Para mejorar la calidad era necesario confeccionar un euroconector con vídeo en color RGB (o un cable de vídeo compuesto monocromo) y con sonido, utilizando  el conector DIN-8 para obtener la imagen (RGB o Video compuesto) y el conector "MIC" (en el lateral izquierdo) para obtener el sonido.



En la carcasa inferior se indicaba el número de serie (007-017327) y tenía grabado (en relieve) la licencia de Sinclair (© 1984 Sinclair Research Ltd). La carcasa inferior era la misma que se utilizaba en el ZX Spectrum + (SINCLAIR ZX SPECTRUM + Personal Computer) que había sido fabricado el año anterior. Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior  (con el teclado), quedando a la vista la placa base.


Este ordenador (adquirido en el Reino Unido) mantiene el nombre español en la revisión de la placa ("VERSION 6K"). El procesador Z80 A de Goldstar (GSS Z8400APS Z80A CPU) está en la parte superior de placa. La ROM de 32K, en este caso de NEC (D27256D) está a la derecha del procesador y el multiplexor de memoria RAM (ZX8401) a la izquierda. La ULA (ULA 7K010E 5) está centrada en la placa (era el IC de mayor tamaño). Los 16 IC,s de RAM (D4164C-15) de 8K cada uno, están situados en las dos líneas inferiores (una con 14 IC,s y otra con 2 IC,s). El IC generador de sonido (GI AY-3-8912A) está a la derecha de los IC,s de RAM.

Manuales

En el manual "ZX Spectrum 128. Introduction"  se detallaban las novedades con respecto a los modelos anteriores. Se recalcaba, como novedad, el nuevo menú inicial que aparecía en la pantalla (no lo tenía la versión española), su nuevo conector DIN para color RGB y vídeo compuesto (monocromo) y sobre todo en sus posibilidades sonoras con la nueva instrucción "play", aunque para utilizarla en toda su capacidad se precisaba un sintetizador "midi" o, en su caso, utilizar el altavoz del reproductor de casete como si fuera un amplificador de sonido.


Caja de embalaje

 La versión inglesa de la caja, es conocida por su llamativo color rojo.

Fuentes de alimentación

En la versión del ZX Spectrum + 128K fabricado en el Reino Unido, el transformador era el mismo que tenía el ZX Spectrum Plus con teclado "qwerty" internacional (9V DC, 1,4A centro negativo).


Este ordenador dispone de un cable de dos hilos: uno de vídeo compuesto y otro con la sincronización de vídeo (en una TV con conectores de vídeo y sonido RCA no tiene utilidad). Con el cable de vídeo compuesto, la imagen es de mayor calidad que la obtenida por RF, aunque a diferencia del RGB, la imagen es monocromática .. El sonido se extraía del conector "MIC"



Los conectores RBG del Spectrum eran diferentes entre las distintas versiones: Plus 128K inglés, Plus 128K español, Plus 2 y Plus 2/3 (las versiones inglesa y españolas del Spectrum Plus 128K tenían distinto conector). En el blog "old8bits" se especifican al detalle los distintos conectores. La diferencia queda reflejada en la siguiente recopilación:




Accesorios Sinclair para el ZX Spectrum

Sinclair ZX Interface 1 (1983) (1)
Adquirido en España. Nº de serie: DI 04-154257 (made in UK)

Interface de red interna (LAN) con conector para lector de cartuchos (ZX Microdrive) de la empresa británica Sinclair Research utilizado en sus ordenadores ZX Spectrum (1982). El ZX Spectrum fue el tercer éxito de la empresa. Previamente había fabricado los modelos ZX80 (1980) y ZX81 (1980-1981). Con versiones iniciales de 16K y 48K de RAM, al ZX Spectrum le siguieron tres ordenadores: el ZX Spectrum +, el ZX Spectrum + 128K y el Sinclair QL (adquirida por Amstrad en 1986, la empresa continuó fabricando ordenadores con el nombre de Sinclair hasta 1990). El  ZX Interface 1 había sido diseñado para proporcionar una red LAN en las escuelas del Reino Unido. Utilizaba como sistema de almacenamiento un ZX Microdrive que utilizaba un cartucho (con una cinta magnética de funcionamiento continuo) con una capacidad de 85K (a diferencia de las cintas de casete, no hacía falta rebobinar). Tenía dos conectores de Red, un conector para un ZX Microdrive (conectadas sucesivamente, podía controlar hasta 8 unidades) y un conector DB9 (hembra) con un puerto serie (RE232) para otros periféricos. Su conector con paso a través finalizaba en un nuevo conector de expansión del ZX Spectrum.


El ZX Interface 1 incorporaba un IC de Texas Instruments (TMS4764-35NL) de 8K de ROM con los programas y controladores que le permitían gestionar (a través de una ULA) la Red LAN, el sistema de almacenamiento de datos (ZX Microdrive) y el puerto serie (RS232). El conector de 27 pines por cada lado (con la serigrafía "ZX Interface 1") sobresalía por la carcasa superior (el ZX Spectrum se apoyaba sobre la carcasa). En la carcasa superior también tenía grabado (en relieve) el nombre de la empresa (Sinclair), dos pequeños compartimentos (para los topes de apoyo del ZX Spectrum) y dos perforaciones (se utilizaban para sujetar el ordenador al Interface 1 con dos tornillos).


En el manual de usuario (Microdrive al Interface 1 Manual) se indicaba la forma de instalar el Interface 1.


En la parte posterior tenía un puerto de expansión de 27 pines (con paso a través, el conector permitía utilizar otros periféricos), dos conectores de la Red LAN, uno de entrada y uno de salida (se podían conectar hasta 64 ZX Spectrum en la red) y un  conector DB9 con el puerto serie RS232 (para una impresora).


En el manual también se indicaba como conectar los ordenadores en una Red.LAN (hasta 64 ordenadores) y la forma de adaptar el conector RS232 para conectar una impresora.


En el lateral izquierdo tenía un conector para la unidad ZX Microdrive (podía controlar hasta 8 unidades). La conexión con la unidad ZX Microdrive se establecía con un cable de cinta.


En la carcasa inferior tenía serigrafiado el número de serie (DI 04-154257) y grabado (en relieve) el lugar de fabricación (Made in UK). Para acceder al interior se extraían siete tornillos (2 en la carcasa superior y cinco en la inferior) y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base. En el reverso de la placa tenía serigrafiado el nombre de la empresa (Sinclair) y el nombre del periférico (ZX INTERFACE ONE).


El IC de Texas Instruments (TMS4764-35NL) con 8K de ROM está cerca del conector de expansión. La ULA de General Instrument (GI LA15-312) está situada entre el IC de ROM y el borde anterior de la placa.


El IC de ROM (TMS4764-35NL) de revisión 2 (YF1 REV 2.0) quedaba medio oculto debajo del conector. En la placa tenía serigrafiado el nombre de la empresa (Sinclair), el nombre del interface (ZX INTERFACE ONE) y la revisión (ISS4).


Se recibió con dos unidades ZX Microdrive y el libro "ZX microdrive" de la serie Guía Práctica  (el ZX Spectrum convertido en una potente máquina con los microdrives),



Sinclair ZX Interface 1 (1983) (2)
Adquirido en Alemania. Nº de serie: DI 04-148857 (made in UK)

Interface de red interna (LAN) con conector para lector de cartuchos (ZX Microdrive) de la empresa británica Sinclair Research utilizado en sus ordenadores ZX Spectrum (1982). El ZX Spectrum fue el tercer éxito de la empresa. Previamente había fabricado los modelos ZX80 (1980) y ZX81 (1980-1981). Con versiones iniciales de 16K y 48K de RAM, al ZX Spectrum le siguieron tres ordenadores: el ZX Spectrum +, el ZX Spectrum + 128K y el Sinclair QL (adquirida por Amstrad en 1986, la empresa continuó fabricando ordenadores con el nombre de Sinclair hasta 1990). El ZX Interface 1 había sido diseñado para proporcionar una red LAN en las escuelas del Reino Unido. Utilizaba como sistema de almacenamiento un ZX Microdrive que utilizaba un cartucho (con una cinta magnética de funcionamiento continuo) con una capacidad de 85K (a diferencia de las cintas de casete, no hacía falta rebobinar). Tenía dos conectores de Red, un conector para un ZX Microdrive (conectadas sucesivamente, podía controlar hasta 8 unidades) y un conector DB9 (hembra) con un puerto serie (RE232) para otros periféricos. Su conector con paso a través finalizaba en un nuevo conector de expansión del ZX Spectrum.


El ZX Interface 1 incorporaba un IC de Signetics (CN52661N) de 8K de ROM con los programas y controladores que le permitían gestionar (a través de una ULA) la Red LAN, el sistema de almacenamiento de datos (ZX Microdrive) y el puerto serie (RS232). El conector de 27 pines por cada lado (con la serigrafía "ZX Interface 1") sobresalía por la carcasa superior (el ZX Spectrum se apoyaba sobre la carcasa). En la carcasa superior también tenía grabado (en relieve) el nombre de la empresa (Sinclair), dos pequeños compartimentos (para los topes de apoyo del ZX Spectrum) y dos perforaciones (se utilizaban para sujetar el ordenador al Interface 1 con dos tornillos).


En el manual de usuario (Microdrive al Interface 1 Manual) se indicaba la forma de instalar el Interface 1.

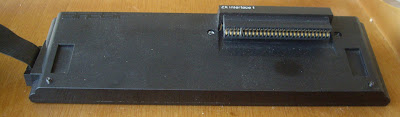

En la parte posterior tenía un puerto de expansión de 27 pines (con paso a través, el conector permitía utilizar otros periféricos), dos conectores de la Red LAN, uno de entrada y uno de salida (se podían conectar hasta 64 ZX Spectrum en la red) y un  conector DB9 con el puerto serie RS232 (para una impresora).


En el manual también se indicaba como conectar los ordenadores en una Red.LAN (hasta 64 ordenadores) y la forma de adaptar el conector RS232 para conectar una impresora.

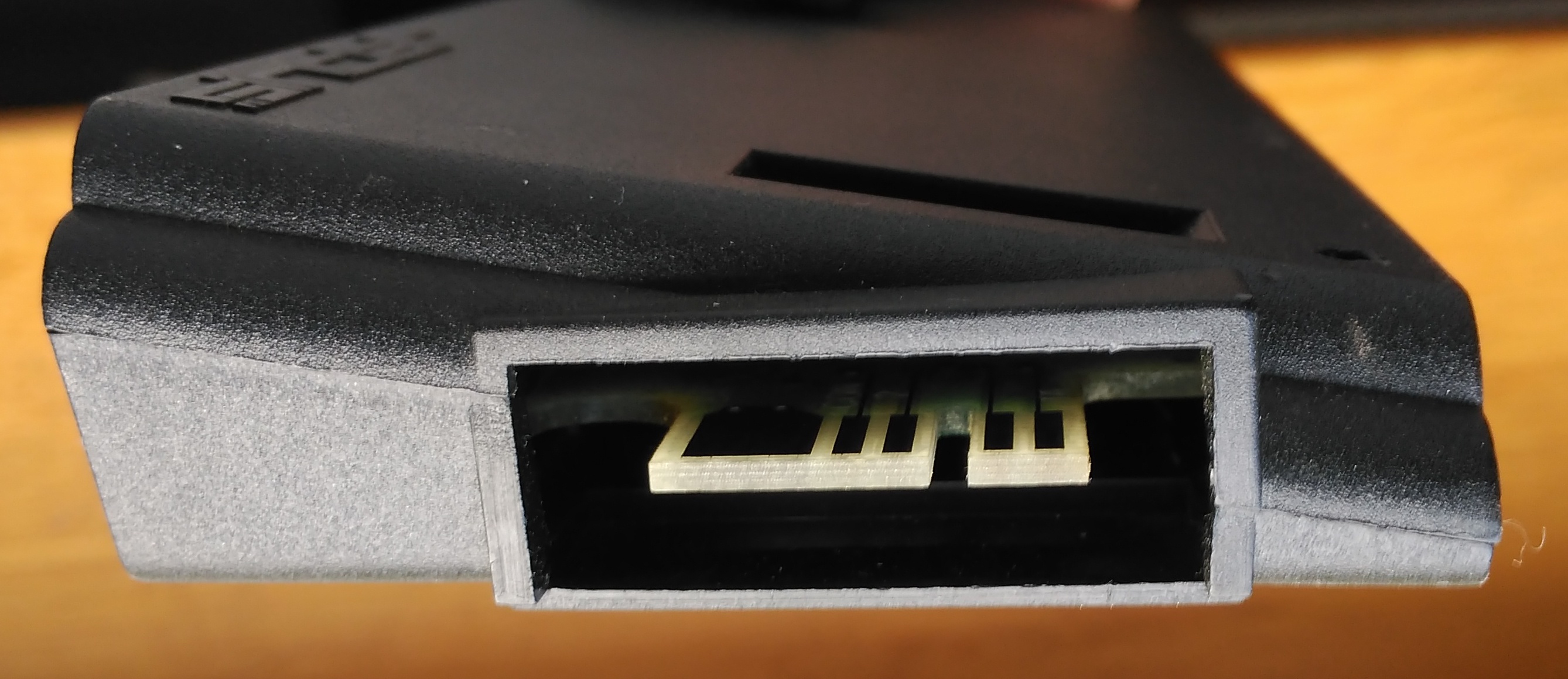

En el lateral izquierdo tenía un conector para la unidad ZX Microdrive (podía controlar hasta 8 unidades). La conexión con la unidad ZX Microdrive se establecía con un cable de cinta.


En la carcasa inferior tenía serigrafiado el número de serie (DI 04-148857) y grabado (en relieve) el lugar de fabricación (Made in UK). Para acceder al interior se extraían siete tornillos (dos en la carcasa superior y cinco en la inferior) y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base. En el reverso de la placa tenía serigrafiado el nombre de la empresa (Sinclair) y el nombre del periférico (ZX INTERFACE ONE).

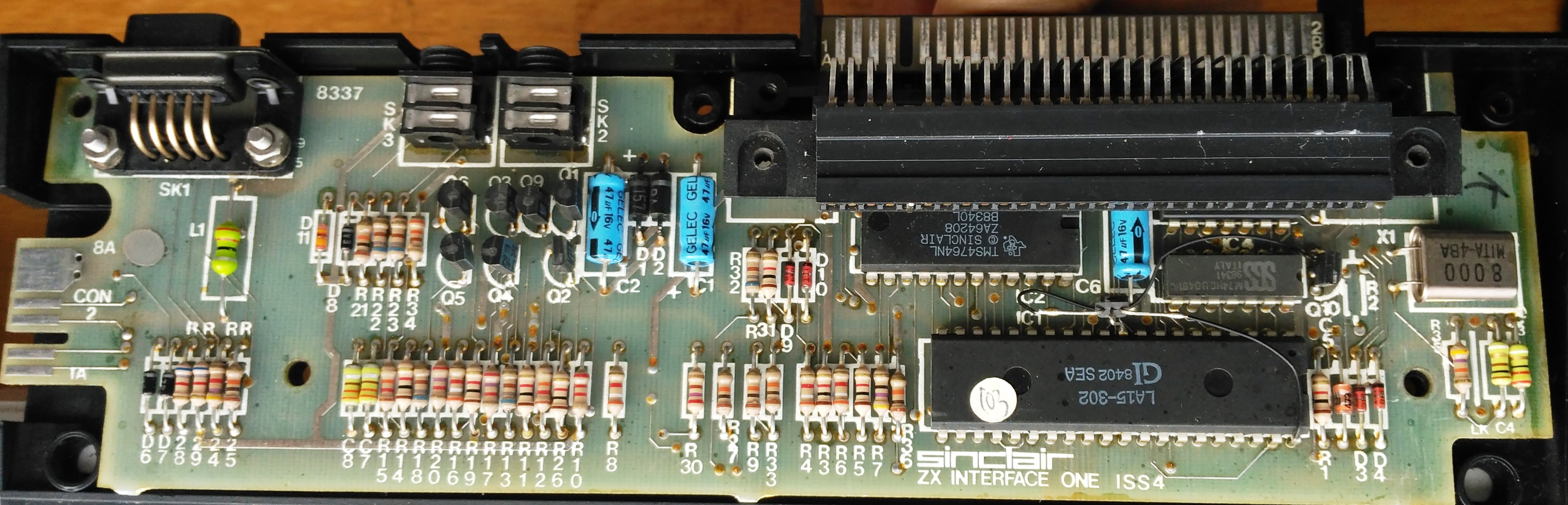

El IC de Signetics (CN52661N) con 8K de ROM está cerca del conector de expansión. La ULA de General Instrument (GI LA15-302) está situada entre el IC de ROM y el borde anterior de la placa.


El IC de ROM (CN52661N) de revisión 2 (ZX1/F1 REV 2.0) quedaba medio oculto debajo del conector. En la placa tenía serigrafiado el nombre de la empresa (Sinclair), el nombre del interface (ZX INTERFACE ONE) y la revisión (ISS4).




Sinclair ZX Interface 1 (3) (1983)
Adquirido en Alemania. Nº de serie: DI 04-163797 (made in UK)

Interface de red interna (LAN) con conector para lector de cartuchos (ZX Microdrive) de la empresa británica Sinclair Research utilizado en sus ordenadores ZX Spectrum (1982). El ZX Spectrum fue el tercer éxito de la empresa. Previamente había fabricado los modelos ZX80 (1980) y ZX81 (1980-1981). Con versiones iniciales de 16K y 48K de RAM, al ZX Spectrum le siguieron tres ordenadores: el ZX Spectrum +, el ZX Spectrum + 128K y el Sinclair QL (adquirida por Amstrad en 1986, la empresa continuó fabricando ordenadores con el nombre de Sinclair hasta 1990). El  ZX Interface 1 había sido diseñado para proporcionar una red LAN en las escuelas del Reino Unido. Utilizaba como sistema de almacenamiento un ZX Microdrive que utilizaba un cartucho (con una cinta magnética de funcionamiento continuo) con una capacidad de 85K (a diferencia de las cintas de casete, no hacía falta rebobinar). Tenía dos conectores de Red, un conector para un ZX Microdrive (conectadas sucesivamente, podía controlar hasta 8 unidades) y un conector DB9 (hembra) con un puerto serie (RE232) para otros periféricos. Su conector con paso a través finalizaba en un nuevo conector de expansión del ZX Spectrum.


El ZX Interface 1 incorporaba un IC de Texas Instruments (TMS4764NL) de 8K de ROM con los programas y controladores que le permitían gestionar (a través de una ULA) la Red LAN, el sistema de almacenamiento de datos (ZX Microdrive) y el puerto serie (RS232). El conector de 27 pines por cada lado (con la serigrafía "ZX Interface 1") sobresalía por la carcasa superior (el ZX Spectrum se apoyaba sobre la carcasa). En la carcasa superior también tenía grabado (en relieve) el nombre de la empresa (Sinclair), dos pequeños compartimentos (para los topes de apoyo del ZX Spectrum) y dos perforaciones (se utilizaban para sujetar el ordenador al Interface 1 con dos tornillos). La mancha oscura entre el conector y el borde anterior era el síntoma de que la unidad (ULA) se había sobrecalentado (causa de avería).



En la parte posterior tenía un puerto de expansión de 27 pines (con paso a través, el conector permitía utilizar otros periféricos), dos conectores de la Red LAN, uno de entrada y uno de salida (se podían conectar hasta 64 ZX Spectrum en la red) y un  conector DB9 con el puerto serie RS232 (para una impresora).


En el lateral izquierdo tenía un conector para la unidad ZX Microdrive (podía controlar hasta 8 unidades). La conexión con la unidad ZX Microdrive se establecía con un cable de cinta.


En la carcasa inferior tenía serigrafiado el número de serie (DI 04-163797) y grabado (en relieve) el lugar de fabricación (Made in UK). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base. En el reverso de la placa tenía serigrafiado el nombre de la empresa (Sinclair) y el nombre del periférico (ZX INTERFACE ONE).



El IC de Texas Instruments (TMS4764NL) con 8K de ROM está cerca del conector de expansión. La ULA de General Instrument (GI LA15-302) está situada entre el IC de ROM y el borde anterior de la placa. En la placa tenía serigrafiado el nombre de la empresa (Sinclair), el nombre del interface (ZX INTERFACE ONE) y la revisión (ISS4).




Sinclair ZX Microdrive


Sinclair ZX Microdrive (tres unidades)
Números de serie: 08-153184, 08-191302  y 06-101811 (made in UK)

Lector de cartuchos de cinta magnética de funcionamiento continuo (ZX Microdrive) para conectar en un Interface 1, que la empresa británica Sinclair Research utilizaba en sus ordenadores ZX Spectrum (1982). El ZX Spectrum fue el tercer éxito de la empresa. Previamente había fabricado los modelos ZX80 (1980) y ZX81 (1980-1981). Con versiones iniciales de 16K y 48K de RAM, al ZX Spectrum le siguieron tres ordenadores: el ZX Spectrum +, el ZX Spectrum + 128K y el Sinclair QL (adquirida por Amstrad en 1986, la empresa continuó fabricando ordenadores con el nombre de Sinclair hasta 1990). El ZX Interface 1, diseñado para proporcionar una red LAN en las escuelas del Reino Unido, tenía como sistema de almacenamiento una o varias unidades ZX Microdrive que utilizaba un cartucho con una capacidad de 85K, una velocidad de transferencia de 16 Bytes por segundo y un tiempo de acceso medio de 3,5 segundos (a diferencia de las cintas de casete, en el ZX Microdrive no hacía falta rebobinar).


El ZX Microdrive se vendía en una caja con dos conectores: uno de cinta, adaptado al conector del ZX Interface 1 (utilizado para conectar el Interface 1 con ZX Microdrive) y un conector doble sin cable (con paso a través) utilizado en la unión de dos unidades ZX Microdrive (cada unidad Microdríve tenía dos conectores). En la caja se indicaban las características de la unidad: al menos 85K de almacenaje, alta velocidad de grabación y carga y la posibilidad de unión de hasta 8 unidades (también se indicaba que en la caja se incluía un cartucho de demostración).


El puerto para cartuchos estaba situado en la parte frontal. En la carcasa superior tenía grabado en relieve el nombre de la empresa (Sinclair) y el de la unidad (ZX Microdrive).


Los conectores del ZX Microdrive estaban situados en los laterales: uno en el lateral izquierdo (idéntico al del ZX Interface 1) y otro en el lateral derecho con los mismos pines pero con la base de mayor tamaño (no encajaban los conectores de cinta). La unión del ZX Interface 1 con un ZX Microdrive se hacía mediante un cable de cinta mientras que la unión entre dos o más ZX Microdrive (hasta ocho unidades) se hacía mediante un conector doble (sin cinta) compatible con los dos conectores de la unidad.


Por su forma (cerrado en los laterales) los conectores con cable solo encajaban en los conectores de menor tamaño (ZX Interface 1 y lateral izquierdo del ZX Microdrive). Los conectores sin cable (con los laterales abiertos) se podían conectar en cualquiera de los conectores del ZX Microdrive y en el conector del ZX Interface 1 (aunque no era aconsejable utilizarlo para unir un Interface 1 con un ZX Microdrive, debido a que la unión era inestable).


En el manual de usuario (Microdrive and Interface 1 Manual) se indicaba como conectar un ZX Interface 1 con un ZX Microdrive.


También se indicaba como conectar dos ZX Microdrive.


En la carcasa inferior tenía  una placa de plástico (sujeta con cuatro tornillos) utilizada para reforzar la unión entre dos unidades ZX Microdrive (para llevar a cabo la unión, se desplazaba la placa a un lateral). En la carcasa inferior también tenía una serigrafía con el número de serie (08-153184) y grabado (en relieve) el nombre de la empresa (Sinclair), el nombre de la unidad (ZX MICRODRIVE) lugar de fabricación (MADE IN UK).


Para reforzar la unión entre dos ZX Microdrive se atornillaba la placa de refuerzo en las dos unidades (en este caso con números de serie 08-191302  y 06-101811).


Para la unión con el ZX Interface 1 se utilizaba un cable de cinta.


El la parte posterior de la caja se indica que las instrucciones de funcionamiento estaban en el manual del ZX Interface 1.


En el manual se detalla la instalación y funcionamiento del ZX Interface 1 del del ZX Microdrive. En la guía práctica "ZX Microdrive" se explica detalladamente el empleo de las unidades (programas, código máquina y red de área local).


Sinclair puso a la venta una caja con cuatro cartuchos (microdrives). La caja incluía: un procesador de textos (Tasword Two), una base de datos (Masterfile), un juego (Ant Attack), un diseñador de juegos (Games designer) y un cartucho vacío (Blank Cartridge).



La cinta continua se apoyaba al entrar en contacto con el lector de la unidad en una esponja flexible (se deteriora con el tiempo).



Sinclair ZX Interface 2 (1983)
Adquirido en el Reino Unido. Nº de serie: AO1 27784 (made in UK)

Interface para joystick con puerto para cartuchos diseñado por la empresa británica Sinclair Research para sus ordenadores ZX Spectrum (1982). El ZX Spectrum fue el tercer éxito de la empresa. Previamente había fabricado los modelos ZX80 (1980) y ZX81 (1980-1981). Con versiones iniciales de 16K y 48K de RAM, al ZX Spectrum le siguieron tres ordenadores: el ZX Spectrum +, el ZX Spectrum + 128K y el Sinclair QL (adquirida por Amstrad en 1986, la empresa continuó fabricando ordenadores con el nombre de Sinclair hasta 1990). El  ZX Interface 2 proporcionaba la capacidad de utilizar dos joystick al ZX Spectrum (terceras empresas pusieron también a la venta interfaces de joystick compatibles con el ordenador de Sinclair). Los conectores de joystick (DB9) estaban situados en la carcasa superior. Utilizaban un protocolo específico de la empresa (el protocolo Sinclair equivalía a pulsar teclas del 1 al 5 para el joystick "2" y del 6 al 0 para el joystick "1"). Tenía también un conector específico de 22 pines para una impresora compatible con el ZX81 (el conector del ZX Spectrum era de 27 pines y el de la impresora de 22). Para reducir el tiempo de carga de los juegos (utilizando el reproductor de casete podía durar varios minutos) se diseñó un puerto para cartuchos, aunque sin mucho éxito (en ese formato sólo se comercializaron 10 juegos de 16K: Planetoids, Space Raiders, Backgammon,  Pssst, Cookie, Jetpac, Tranz Am, Hungry Horace, Horace and the Spiders y Chess).


La carcasa superior estaba dividida en dos partes separadas por bisel inclinado (en diagonal). Los conectores de joystick (DB9) estaban alineados a la izquierda y el puerto (con tapa) para cartuchos (con conector de 14 pines por cada lado) estaba situado a la derecha, En la carcasa superior también grabado (en relieve) el nombre de la empresa (Sinclair) y el nombre del interface (ZX Interface 2).


El conector frontal tenía 27 pines (por cada lado). En la parte posterior tenía un conector de expansión para impresora (ZX PRINTER)  de 22 pines por cada lado (el mismo conector del ZX81).


En la carcasa inferior tenía una etiqueta con el número de serie (AO1 27784) y grabado (en relieve) el nombre de la empresa (Sinclair), el del interface (ZX INTERFACE 2) y el lugar de fabricación (MADE IN UK). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas. En el reverso de la placa base tenía el nombre de la empresa (Sinclair) y la versión de la placa (INTERFACE 2 PCB ISS2)


En el anverso de la placa tenía un  IC, una ULA de Ferranti (FERRANTI ULA 1050E).




Actualización teclado Spectrum Plus (upgraded)

ZX Spectrum 48K (Revision 2/ISSUE TWO, de 1982) con carcasa "upgrade" (1984)
Adquirido en Alemania. S/N (Upgraded) (made in U.K).

Los ordenadores ZX Spectrum (16K y 48) estuvieron a la venta durante dos años (1982 y 1983) hasta la salida al mercado del ZX Spectrum Plus en 1984 con una carcasa más amplia y mejor ventilada, un teclado mejorado (de calidad similar a los que vendían terceras empresas) y, como novedad, un pulsador de reinicio. La carcasa del ZX Spectrum Plus se vendió en 1984 (sin el pulsador de reinicio), como kit de actualización (upgraded) para los modelos anteriores de 16K y de 48K. Este ordenador con la carcasa "upgrade" cuenta con una placa base de un ordenador de 48K, revisión 2 (ISSUE TWO) de 1982. La actualización supuso la pérdida del número de serie y, en muchos casos, la del teclado original con las teclas de "goma".


El ZX Spectrum (upgrade) tenía los mismos componentes internos que tenía la placa base del ordenador original (en este caso ISSUE TWO, de 48K). Incorporaba un procesador Z80 A (o compatible), 48K de RAM (en 16 IC,s: ocho de 2K y ocho de 4K) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado mejorado era "qwerty" con introducción directa de las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ZX Spectrum o los fabricados por terceras empresas (aunque la nueva forma de la carcasa dificultaba el empleo de algunos de ellos).


La placa base es la revisión 2 (ISSUE TWO, de 1982). El procesador Z80 A de Zilog (Z8400A PS Z80 A CPU) está centrado en la placa (a la derecha). A su derecha está situado la ROM  de 16K  (Sinclair HN613128P). La ULA (ULA 5C112E-2), el IC está en la parte izquierda de la placa. La RAM está formada por 16 IC,s: ocho de ellos de 2K (IC MM5290N-2) están en una línea inferior (a la izquierda) y ocho de 4K (TMS 4532-20NL3) situados en dos líneas (de a cuatro) debajo del procesador.


En la parte inferior no lleva número de serie y en su lugar lleva escrita la palabra "upgraded"



Accesorios terceras empresas

Accesorios para ZX Spectrum  y ZX Spectrum Plus 2 (gris)

Los interfaces de terceras empresas fabricados para los ZX Spectrum de Sinclair eran compatibles en su mayor parte (sobre todo en modo 48K) con el primer ordenador fabricado por Amstrad (Sinclair ZX Spectrum Plus 2) mantenía el mismo conector de expansión que los modelos anteriores, aunque algunos de ellos no encajaban bien (la forma de la carcasa era diferente).  En los siguientes modelos (Plus 3, Plus 2A y Plus 2B) el conector se modificó y los interfaces dejaron de ser compatibles.

Mutiface one de Romantic Robot (1985).
Adquirido en España. Nº de serie no reconocible (por uso).

Interface de joystick y copia de seguridad automática para ZX Spectrum fabricado por la empresa Romantic Robor Ltd (UK). Romanticc Robot (1983) fabricó distintos programas (aplicaciones y juegos) y periféricos para los ordenadores ZX Spectrum (entre ellos los Multiface one y Multiface 128), Amstrad CPC (Multiface 2 y Multiface 3) y Atari ST (Mutiface ST). El Multiface One permitía realizar copias de seguridad de programas en ejecución (automatic SAVE facility) ,en varios formatos: en disquete (Beta Disk, Kempston Disk y Opus Discovery), en micro drives (ZX Microdrive y Wafadrive) y en cinta de casete (reproductor de casete estándar). Además tenía un conector de joystick (protocolo Kempston), 8K de ROM para el sistema y 8K de RAM para la carga y ejecución de programas y aplicaciones externas (entre ellos desensambladores y buscadores de "Pokes" de vidas infinitas). El Multiface One se activaba al pulsar un botón, generando una "NMI" (Non-Maskable Interrupt) que "congelaba" el programa en ejecución. En ese momento, el Interface One controlaba al ZX Spectrum, mediante un menú de seis opciones (exit, return, save, tool, copy y jump). En la carcasa frontal tenía una etiqueta con el nombre (multiface one). La fotografía es de Wikipedia (el interface de la colección tiene recortado el bisel frontal).


El Multiface One tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores hasta el ZX Spectrum +2 (tenían el mismo conector de expansión), aunque, debido a la diferente forma de la carcasa (del ordenador), no encajaba bien en el ZX Spectrum +2. Este Multiface one se utilizó inicialmente en un ZX Spectrum 48K y, posteriormente en un ZX Spectrum +2 (fue necesario recortar la carcasa frontal para conectarlo).


El pulsador "NMI" estaba situado en la parte superior.


En el lateral derecho tenía un selector de ocultación, Según el manual, el selector hacía al Multiface invisible ante otros interfaces (o programas) para evitar conflictos (The switch on the side makes Multiface "invisible". It can prevent possible clashes with other harfware of software products"). En el lateral izquierdo tenía un conector para joystick con protocolo Kemston, En caso de conectar un interface Beta Disk en el puerto de expansión, era necesario desactivar el conector cortando un cable interno (en el manual se explicaba esa modificación).


En la carcasa posterior tenía una etiqueta con el nombre del interface (multiface one) y el nombre de la empresa (ROMANTIC ROBOT). Tenía un necesario paso a través (finalizaba en un nuevo puerto de expansión) lo que permitía conectar periféricos adicionales (el Opus Discovery y Wafadrive se conectaban obligatoriamente en el puerto de expansión del Mutiface one). En el reverso de la placa tenía una serigrafia con el nombre de la empresa (© ROMANTIC ROBOT UK LTD) y el año de fabricación (1985).


En el anverso la placa tenía dos conectores (DB9 y expansión de 27 pines), el IC de 8K de RAM (HM6264LP-16), el IC de 8K de ROM (MBM2764-25) y nueve IC,s de menor tamaño.


Se hizo una segunda modificación utilizando dos cables (uno rojo y blanco y otro negro) para  interrumpir la alimentación de 5V del conector y evitar interferencias con otros accesorios (el cable rojo y blanco de alimentación, se conectaba y se desconectaba en la placa base).


En el manual se detallaban sus posibilidades.


Y los interfaces compatibles.


En el documento de garantía se indicaba el nombre de la empresa fabricante (ROMANTIK ROBOT UK LTD) y la empresa distribuidora en España (M.H.T. Ingenieros S.L)


La disponibilidad del Multiface one permitía hacer copia de seguridad de todas los programas sin errores de carga (en numerosas ocasiones estaban causados por los propios sistemas anti copia de los juegos). Lo que no eliminó fueron los largos minutos de carga de los programas.



Plus D (Miles Gordon Technology) con disquetera de 3,5" (1988)
Adquirido en España. Nº de serie: S/N

Interface multiuso (para impresora y unidades de disco) con copia de seguridad (Transfer), fabricado para ZX Spectrum por la empresa Miles Gordon Technology (UK). El Plus D se desarrolló cuna opción más económica que su antecesor, el Disciple (con aspecto externo similar al ZX Interface 1) al que sustituía (el Disciple había llegado a ser considerado "el Interface definitivo del ZX Spectrum"). El Plus D, de menor tamaño que el Disciple,  tenía menos prestaciones (se diseñó sin conector de joystick y sin los conectores de Red) aunque era mucho más fiable (no se calentada). Su conector le permitía conectarse al ZX Spectrum 16K,  ZX Spectrum 48K, ZX Spectrum +, ZX Spectrum + 128K y ZX Spectrum +2. El Plus D tenía un pulsador "NMI" (Non-Maskable Interrupt) para realizar copias de seguridad de los programas, tanto en modo 48K  como en 128K (el NMI "congelaba" el programa en ejecución y lo grababa en disquete). también tenía un puerto para impresora (protocolo Paralelo Centronics) y un conector para unidades de disco (una o dos disqueteras de 3.5" o 5,25"). Internamente tenía 8K de ROM para el sistema operativo (G+DOS)  y 8K de RAM para la carga y ejecución de programas y aplicaciones externas. Se vendía con una disquetera (de 3,5" o de 5,25") y un cable de cinta para conectarla al Plus D.


El interface multiuso Plus D de Miles Gordon Technology tenía un IC de 8K de RAM (M5165AL-12) y un IC de 8K de ROM de Texas Instruments (TMS27C64-2JL) con la versión 3 del sistema operativo del año 1988 (Plus D ISS 3, 8 88). El pulsador "NMI" estaba situado en la carcasa  superior. En la carcasa superior también tenía un diodo de encendido. Su conector, de 27 pines por cada lado, era compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores hasta el ZX Spectrum +2. No podía utilizarse al ZX Spectrum +3, ni a los posteriores ZX Spectrum +2A y +2B, debido a que tenían distinto conector de expansión).


En cada uno de los laterales tenía dos tornillos (sujetaban la carcasa superior a la inferior)


En la parte posterior tenía un conector de 26 pines (en dos líneas) para la impresora (Centronics) y un conector de 34 pines (también en dos líneas) para la disquetera. Podía controlar dos disqueteras al mismo tiempo, seleccionables con la instrucción CAT ("CAT1" o "CAT 2"), En modo 48K, la instrucción "CAT" se seleccionaba por combinación de teclas (Extra, SIMB 9).


Para acceder al interior se extraían los cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base, con el IC de Texas Instruments (TMS27C64-2JL) con 8K de ROM (etiquetada PLUS D ISS 3 8 88), un IC de RAM de 8K (M5165AL-12), un controlador (VL1772.02PC)  y otros IC de menor tamaño (no se asegura el nombre del IC de ROM, el pegamento de una etiqueta anterior dificulta su lectura).


En el manual se describía la unidad de discos: "La unidad de discos es robusta, compacta totalmente integrada en una caja metálica con un perfecto acabado, con fuente de alimentación incluida, conector principal, fusible e interruptor ON/OFF y un cable de cinta para conectar al Plus D". También detallaba su capacidad: "tanto con el interface DISCIPLE como con el PLUS D para Spectrum, formatean en doble cara y doble densidad para ofrecer 780K de almacenamiento disponible en cada disco" (15 juegos de 48K, más el archivo del sistema).


Cuando se iniciaba el Plus D por primera vez era necesario utilizar un disquete de arranque con el sistema operativo (+SYSTEM). Se ejecutaba "RUN" y seguidamente "CAT 1" para ver el listado de los juegos. Para cargar un juego se tecleaba la instrucción LOAD y el número del programa (ejemplo "LOAD P9") y se cargaba el juego. Por problemas de compatibilidad, con algunos juegos de 48K, era preferible seleccionar el modo 48K en el menú del ZX Spectrum (antes de ejecutar "RUN"). Aún así, unos pocos juegos (como el "The Lords of Midnight") no funcionaban ni siquiera en modo 48K.


Para conectar una impresora se necesitaba un adaptador. El cable de la colección (en la fotografía) se utilizó durante años para conectar la impresora Star LC-10 con el Plus D (en una composición similar a la portada de la guía rápida de instalación).


En la guía rápida se incluían instrucciones  de instalación y de funcionamiento.


Se vendía con dos manuales completos: uno  en inglés y, en este caso, también con una versión traducida al español.


En la caja también se adjuntaban unas instrucciones de instalación para el Plus D y otras para  la disquetera.


En revistas especializadas se publicaron varios artículos sobre el Plus D, entre ellos dos que complementaba sus capacidades: copiar los juegos a cinta de casete y poder introducir "Pokes".


También se pusieron a la venta distintos programas que aumentaba en mucho la capacidad del Plus D y posibilitaron que el ZX Spectrum se utilizara como ordenador de oficina (hasta mediados de la década de 1990). Varios de ellos se vendieron (en 1990) en un pack ofimático: el  Spectrum DTP Pack (PCG), que incluía varios programas informáticos .


El DTP Pack era un conjunto ofimático muy completo, con los programas Headliner (diseñador gráfico), Word Master (procesador de textos) y Typeliner (carteles con distintas fuentes).

Con el plus D ya se podían hacer copias de seguridad a un precio asequible, no por el hecho de que los disquetes fueran baratos (que no lo eran) sino porque cada uno de ellos admitía 16 programas de 48K y porque también, al ser ya de un formato estándar, se podrían reutilizar los que se tenían a mano, sobre todos los de PC de simple densidad (SD) a los que se les perforaba para convertirlos en disquetes de doble densidad (DD)


Carpetas con documentación de juegos

Las carpetas están ordenadas por clases (más o menos) de los juegos y dentro de cada carpeta están ordenados según el disquete en que están guardados y para eso cuentan con separadores (uno por disquete).


La primera página después de cada separador es un listado de los juegos del disquete y en las siguientes se da información de cada uno de los juegos recopilada de diferentes publicaciones: con mapas, pokes, comentarios, pistas, soluciones, etc.




Rotronics Wafadrive (modelo RW 2302) (1984)
Adquirido en el Reino Unido. Nº de serie: S52840D6T

Lector de cartuchos de cinta magnética de funcionamiento continuo (Wafer) para los ZX Spectrum de 16K y de 48K (según el manual "16/48K Sinclair Spectrum"), fabricado en Hong Kong por Rotronics Ltd, empresa británica (con sede social en High Wycombe, England) que formaba parte de Rovo Financial Corporation LTD. Cuando salió a la venta (1984) entró en competencia directa con el ZX Microdrive (1983)  diseñado por Sinclair como medio de almacenamiento y carga rápida para sus ordenadores ZX Spectrum. El Rotronics Wafadrive era una unidad compacta con dos unidades de cinta continúa (Drives) y además, un puerto de de expansión (paso a través), un puerto serie (RS232) y un puerto paralelo (Centronics). Las unidades (Drivers) funcionaban a dos velocidades: una para lectura y escritura (10 segundos) con una media de transferencia de 2K Bytes por segundo y otra de 15 segundos para búsqueda, con tiempo de acceso medio de 6,5 a 45 segundos (dependía del tamaño del cartucho). Una vez formateados, los "wafers" tenían una capacidad nominal de 16K, 64K o 128K (los cartuchos del ZX Microdrive tenían una capacidad de 65K y una velocidad de transferencia de 16 Bytes por segundo). Se ha recibido en su caja con el manual y cuatro "Wafers".


Las unidades de lectura (Drives) estaban situadas en la parte frontal (cerca de la parte superior). Entre los "drivers" tenía tres diodos indicativos de funcionamiento. La conexión con el ordenadores ZX Spectrum la hacía mediante un cable de cinta flexible (salía por la carcasa inferior) que finalizaba en un conector de 27 pines (por cada lado). El conector hacía la vez de fuente de alimentación.


En la carcasa superior tenía una etiqueta con el logotipo de la empresa matriz (XO), el nombre de la empresa (ROTRONICS), el nombre de la unidad (WAFADRIVE), el modelo (RW 2302) y la cadena de montaje (MANUFACTURED BY BSR FOR ROTRONICS LTD). En una segunda etiqueta se indicaba el ordenador al que iba destinado (SPECIALLY MADE FOR USE WITH YOUR SPECTRUM).


En la parte posterior tenía el puerto de expansión (a la izquierda), el puerto paralelo Centronics (en el centro) y el puerto serie RS232 (a la derecha). No tenía conector para una fuente de alimentación externa.


En la carcasa inferior tenía una etiqueta con el nombre de la empresa (ROTRONICS LTD), su razón social (HIGH WYCOMBE, ENGLAND), el ordenador de destino (For use with Sinclair Spectrum Computer only) y el lugar de fabricación (Made in Hong Kong). De la carcasa inferior también salía el cable de cinta con el conector (de 27 pines) para el ordenador (el número de serie S52840D6T está serigrafiado en el conector).


En el manual (THE ROTRONICS WAFADRIVE User manual) se especificaba la versión (SPECTRUM VERSION - 16/48K Spectrum) y el modelo (model Nº: 2302). En la contraportada se indicaba el nombre de la empresa (ROTRONICS LTD) y el nombre (con el logotipo) de la empresa matriz (A Division of Rovo Financial Corporation Ltd).


Según el manual, el Wafadrive podía controlar la mayor parte de periféricos que utilizaban los interfaces RS232 y Centronics. También se indicaba (pag 36) la forma de reconocer los conectores: el puerto de expansión tenía el conector de mayor tamaño, el puerto serie RS232 era el más pequeño y el puerto Centronics estaba situado en el centro (entre los otros dos conectores).


En el manual también se indicaban las características técnicas.


Opus Discovery 1 (1985)
Adquirido en el Reino Unido. Nº de serie: R011475

Interface de disco para los ordenadores Sinclair ZX Spectrum. Su forma estaba ajustada para su empleo con los primeros ZX Spectrum (16K y 48K), aunque también podía emplearse con el ZX Spectrum Plus y con el ZX Spectrum Plus 128 (en este último caso con una EPROM actualizada). Disponía de dos disqueteras de 3,5" de simple densidad y lectura por un solo lado (según indica el manual, la capacidad de los disquetes era de 180K antes de formatear). También podía utilizar parte de la memoria RAM del ZX Spectrum como si fuera otro disquete (RAM disc). Se conectaba al puerto de expansión del ZX Spectrum, convirtiéndose además en su fuente de alimentación. Mantenía el puerto de expansión (paso a través) y añadía un conector de joystick, un puerto para impresora y un conector de vídeo compuesto monocromo para un monitor (para obtener imagen en color en una TV, se seguía utilizando el conector RF del ordenador).


El Opus Discovery 1 incorporaba de una placa base con cuatro IC,s principales: un IC con una EPROM de 8K (MBM2764-25) con el sistema operativo, un IC de 2K de RAM (HY6116P-10), un IC de control de periféricos (EF68CB21P) y una controladora de las unidades de disco (WD1770-PH). En la parte frontal tenía un conector que encajaba en el puerto de expansión de los ZX Spectrum de Sinclair y dos disqueteras de 3,5" (SS, SD). La actualización para utilizarlo con un ZX Spectrum +128 se hacía utilizando una EPROM de 16K (27128) con dos sistemas operativos: uno para los ZX Spectrum y otro para el ZX Spèctrum de 128K.


En la parte posterior tenía un conector de vídeo compuesto PAL (VIDEO CONNECTOR), un cable de alimentación (MAINS) (la fuente de alimentación era interna) y un interruptor de encendido/apagado (ON/OFF)


El puerto de expansión con paso a través (PERIPHERICAL THROUGH CONNECTOR) estaba situado en el lateral izquierdo. El el lateral izquierdo también tenía el puerto de impresora (PARALLEL PRINTER PORT) y el conector de joystick con protocolo Kempston (JOYSTICK CONNECTOR).


Para acceder al interior se extraían cuatro tornillos (tres tornillos de la parte inferior y uno de la posterior). Seguidamente se deslizaba hacia atrás la carcasa superior, quedando a la vista las dos disqueteras.



Las disqueteras estaban sujetas por dos tornillos (cada una) a una pletina metálica que cubría parcialmente la placa base. Cada una de las disqueras tenía un conector de alimentación de cuatro pines y un conector de datos de 34 pines de unión con la placa base. La pletina metálica superior estaba sujeta por dos tornillos a la carcasa inferior. Se extraían los dos tornillos de sujeción y se retiraba la pletina metálica quedando a la vista la placa base y la fuente de alimentación.



Los IC,s principales están alineados en la placa base. De abajo hacia arriba son: La EPROM de 8K (MBM2764-25), el IC de RAM (HY6116P-10) de 2K, el IC de control de periféricos (EF68CB21P) y la controladora de las unidades de disco (WD1770-PH).


En un suplemento del manual se indicaba que la versión actualizada (2.2) era compatible con el ZX Spectrum +128 (tanto en modo 48K como en modo 128K). También se indicaba la incompatibilidad existente los pines de las EPROM 2764 (8K) y la EPROM 27128 (16K). Añadiendo un zócalo, una resistencia y un interruptor (switch) se podían utilizar los dos sistemas operativos (64 y 128) de la EPROM 27128 de forma independiente consiguiendo de esta forma una compatibilidad total.


Las disqueteras son de SS, SD.



La base delantera de apoyo estaba ajustada al tamaño de los ordenadores de 48K y 16K, aunque también se podían conectar los ZX Spectrum + y ZX Spectrum +128.


Manual

En el manual (32 páginas) se  explicaba la instalación del Opus Discovery 1 y se detallaban una serie de rutinas para usar las disqueteras, el joystick y la impresora.





Teclado Profesional dk'tronics (DKTronics Ltd)  para ZX Spectrum (1984)
 Adquirido en Alemania. S/N.

Teclado profesional de la empresa del Reino Unido DKTronics Ltd, diseñado específicamente para los ordenadores Sinclair ZX Spectrum de 16K y 48K. En la década de 1980, la empresa británica comercializó distintos periféricos, con el nombre de "dk'tronics", para los ordenadores de Sinclair (ZX Spectrum) y de Amstrad (CPC). También desarrolló y distribuyó videojuegos para distintas plataformas (entre ellas el ZX81, el ZX Spectrum, los Amstrad CPC, el Commodore VIC 20, el C64 y los ordenadores MSX). El teclado dk`tronics estaba destinado para proporcionar a los ZX Spectrum de Sinclair un teclado profesional. Además, su amplia carcasa tenía la capacidad de incluir un Interface 1 en su interior (solo la placa base) lo que permitía utilizar las unidades ZX Microdrive de acceso y grabación rápida de datos situadas en el exterior (se conectaban mediante un cable. Este diseño permitía que los ordenadores se conectaran a una red LAN, cumpliendo las especificaciones del programa de "informática para todos" establecido para las escuelas del Reino Unido (también tenía la posibilidad de colocar una fuente de alimentación interna). En la carcasa superior, cerca del borde posterior, tenía serigrafiado el nombre de la serie de productos de la empresa (dk`tronics)


Su teclado era mecánico "qwerty" con teclas multifunción con introducción directa de las funciones del BASIC (por combinación de teclas). Además tenía un teclado numérico (también multifunción), con acceso directo a las funciones específicas del ZX Microdrive.


La unidad dk`tronics estaba formada por dos carcasas (superior e inferior). La carcasa superior tenía  el teclado en la parte externa y la placa del teclado en la parte interna (de la placa salían dos cables de cinta para conectar el teclado al ordenador). La parte interna de la carcasa inferior estaba diseñada con puntos de apoyo y soportes perforados (para los tornillos) que permitía sujetar los componentes añadidos. La versión básica (solo ordenador) estaría formada por el teclado dk'tronics y la placa base de un ZX Spectrum (sujeta a la carcasa inferior con cuatro tornillos),


En la parte posterior tenía dos líneas de perforaciones: una inferior para dar acceso a los conectores de la placa base del ZX Spectrum cuando se instalaba en solitario. En este caso, asomaban (en la línea inferior), el conector de alimentación, el conector de expansión, los dos conectores para el reproductor de casete y el conector RF para la TV.


En una versión completa (utilizada en las escuelas) se colocaban en el interior dos placas base, la de un ZX Spectrum y la de un Interface 1. En este caso, la placa base del Interface 1 se colocaba en primer lugar (se sujetaba con dos tornillos) y la placa del ZX Spectrum en segundo lugar (se colocaba encima y se presionaba hacia adelante). Para dar mayor solidez al conjunto, se sujetaba también  la placa base del ZX Spectrum a la carcasa inferior con otros dos tornillos.


En este caso (con las dos placas instaladas), la placa del ZX Spectrum ocupaba la línea superior de las perforaciones (ventanas) y la placa del Interface 1 la línea inferior (en este caso, en la línea inferior asomaban el conector de expansión, los dos conectores de la Red LAN y un conector DB9 de un puerto serie (para una impresora)..


El ZX Microdrive se conectaba al lateral izquierdo del Interface 1 mediante un cable de cinta (la carcasa tenía una ranura para permitir el paso a través de la cinta). Entre la placa base del ZX Spectrum y el lateral izquierdo tenía un espacio (con topes de sujeción) reservado para una fuente de alimentación externa (no original). Se ha comprobado que la fuente de alimentación de ZX Spectrum es demasiado grande (incluso sin las carcasas) y no encaja en el interior (no se puede cerrar el teclado).


En el lateral derecho tenía dos perforaciones: una cerca de la base para colocar un conector de corriente alterna (CA) para la red eléctrica y otra, en una línea superior, adaptada para utilizar un interruptor (con llave) de encendido y apagado (con bloqueo).


La unión entre teclado y placa se hacía mediante dos cintas de cable más resistente que los conectores de membrana del teclado original (la placa base no funciona, solo se utiliza para explicar gráficamente la instalación).



dk'tronics Lightpen (DKTronics Ltd) (1983)
Adquirido en los Países Bajos. S/N

Periférico de dibujo (en alta resolución) formado por un interface y un lápiz óptico, de la empresa del Reino Unido DKTronics Ltd, diseñado específicamente para los ordenadores Sinclair ZX Spectrum de 16K y 48K (el interface permitía dibujar directamente sobre la pantalla de una TV).  En la década de 1980, la empresa británica comercializó distintos periféricos, con el nombre de "dk'tronics",  para los ordenadores de Sinclair (ZX Spectrum) y de Amstrad (CPC). También desarrolló y distribuyó videojuegos para distintas plataformas (entre ellas el ZX81, el ZX Spectrum, los Amstrad CPC, el Commodore VIC 20, el C64 y los ordenadores MSX). El dk'tronics Lightpen se vendía en una caja con el manual y una cinta de casete con dos programas: uno para el ZX Spectrum de 16K y otro para el de 48K. El software, de ejecución rápida, tenía 16 instrucciones predefinidas y permitía cambiar los colores (border, paper, ink), insertar líneas de texto y hacer dibujos (círculos, arcos, cuadrados y líneas) directamente en la pantalla (utilizando como puntero el lápiz óptico).


El dk'tronics Lightpen era un sistema formado por un interface y un lápiz óptico independientes. El Interface tenía grabado (en relieve) el nombre de la empresa (DK'tronics), mientras que el lápiz óptico lo tenía serigrafiado.


El lápiz óptico se unía al Interface mediante un cable con conector jack. El Interface tenía el conector (jack) en la parte superior)


El Interface del dk'tronics Lightpen tenía un conector de 22 pines (por cada lado) en la parte frontal (aunque estaba diseñado para conectarlo a un ZX Spectrum, con conector de 27 pines, utilizaba el conector de 22 pines del ZX81). El conector no tenía paso a través (no era posible con el el conector de 22 pines). En la placa base tenía los dos conectores, un solo IC y otros pequeños componentes.



En la caja se incluía una cinta con dos versiones del programa (dk'tronics Spectrum Software 16K OR 48K SINCLAIR SPECTRUM ©1982): uno para el ZX Spectrum de 16K (LIGHT PEN 16K) y otro para el ZX Spectrum de 48K  (LIGHT PEN 48K).


En el reverso de la caja se indicaban sus características. En el lateral de la caja tenía impreso el nombre de la empresa (DKTronics Ltd) y el nombre del producto (Lightpen for your Spectrum from dk'tronics).


En la caja también se incluía un certificado de garantía del año 1984 (12/5/84) y un manual (SPECTRUM Light Pen dk'tronics).


En las dos primeras páginas del manual (14 páginas en total) tenía unas instrucciones de instalación y de uso. En las páginas siguientes se describían las distintas instrucciones (con ejemplos).




dk'tronics Programmable Dual Joystick Interface  (DKTronics Ltd) (1984)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface programable con dos conectores de joystick, uno compatible con el protocolo Sinclair (puerto 1) y otro con el protocolo Kempston, fabricado por la empresa DKTronics Ltd (UK) y diseñado específicamente para los ordenadores Sinclair ZX Spectrum de 16K y 48K.  En la década de 1980, la empresa británica comercializó distintos periféricos, con el nombre de "dk'tronics",  para los ordenadores de Sinclair (ZX Spectrum) y de Amstrad (CPC). También desarrolló y distribuyó videojuegos para distintas plataformas (entre ellas el ZX81, el ZX Spectrum, los Amstrad CPC, el Commodore VIC 20, el C64 y los ordenadores MSX). El Interface de Joystick programable dk'tronics tenía la posibilidad de seleccionar (mediante software) las teclas en aquellos juegos que solo admitían movimientos con el teclado (el programa se ejecutaba antes de la carga del juego). Las teclas más utilizadas en los juegos eran: O, P, Q y A (⇦, ⇨, ⇧ y ⇩) y también las teclas del cursor del ZX Spectrum 5, 6, 7 y 8 (⇦, ⇩, ⇧ y⇨).


En la parte frontal tenía un conector de 27 pines (por cada lado) y grabado (en relieve) el nombre de la serie de productos de la empresa (dk'tronics). Se vendía con una cinta de casete (dk'tronics SPECTRUM SOFTWARE), En la cinta se indicaban los ordenadores de destino (16K OR 48K SINCLAIR SPECTRUM), el año del desarrollo del programa (© 1984) y el nombre (PROGRAMMABLE JOYSTICK SOFTWARE).


Los conectores de los joystick estaban situados en la parte superior.


En la parte posterior no tenía conector de expansión (aunque el conector de 27 pines lo permitía, no tenía paso a través). Para acceder al interior se extraían tres tornillos y se separaban las carcasas. En el reverso de la placa tenía serigrafiado el nombre de los productos de la empresa (dk'tronics). Posiblemente, el interface haya sido reparado al menos una vez (en la parte posterior tiene un pegatina con el nombre de una empresa de reparación).


En la placa tenía el conector de 27 pines, los dos conectores de joystick, tres IC,s y otros pequeños componentes.




RAM Turbo Spectrum Joystick Interface (RAM Electronics) (1984)
Adquirido en el Reino Unido. S/N (Designed and manufactured in the UK)

Interface con dos conectores de joystick compatibles con tres protocolos (Sinclair 1 y 2, Kempston y Protek/Cursor) y un puerto para cartuchos de 16K, fabricado por la empresa RAM Electronics (UK) y diseñado específicamente para para los ordenadores Sinclair ZX Spectrum de 16K y 48K (también fue compatible con los posteriores ZX Spectrum + 128K y ZX Spectrum +2, que tenían el mismo conector de expansión). RAM Electronic fabricó distintos periféricos para ordenadores Sinclair y Commodore, entre ellos los interfaces de joystick y las expansiones de memoria. El RAM Turbo tenía una configuración similar al Interface 2, al que añadía nuevas posibilidades: dos protocolos de joystick más: uno Kempston (compartido con el conector del Sinclair 2) y otro  Protek/Cursor (compartido con el conector Sinclair 1). Además, tenía un puerto de expansión completo con paso a través. En versiones posteriores, en el RAM Turbo se añadió un pulsador de reinicio (los ZX Spectrum de 16K y 48K no tenían pulsador de "Reset"). Se recibió en su caja con el manual.


Los conectores de joystick (DB9) y el conector del puerto de cartuchos (con tapa) de 14 pines (por cada lado) estaban situados en la carcasa superior. El conector derecho (Sinclair 2) seleccionaba también el protocolo Kempston de forma automática (dependía del protocolo seleccionado en el juego). El conector izquierdo (Sinclair 1) funcionaba como Protek cuando se encendía el ordenador y se mantenía pulsado el botón de disparo del joystick.


En la parte frontal tenía un conector de 27 pines (por cada lado) compatible con los Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). En el lateral derecho de la parte frontal tenía una lengüeta perforada (permitía el paso a través del conector de alimentación) utilizada como sistema de seguridad (para colocar el interface era necesario desconectar el ordenador). Tenía paso a través (finalizaba en un nuevo puerto de expansión) permitiendo conectar periféricos adicionales.


El RAM turbo de la colección está conectado a un ZX Spectrum +2 y a un PlusD (interface de disco y de impresora de Miles Gordon Technology) con una disquetera de 3,5". Por su diseño en posición horizontal, encaja perfectamente en el conector de expansión del ordenador (debido a la diferente forma de la carcasa, los interfaces de joystick verticales no encajan bien el ZX Spectrum +2).


Para acceder al interior se separaban las carcasas (estaban sujetas a presión), quedando a la vista el reverso de la placa base (SIDE 1) y dos conectores (el del ordenador y el de expansión). En la placa base (anverso) tenía el conector de 27 pines, los dos conectores de joystick, el conector de cartuchos y dos IC,s, uno de ellos con la ROM del interface (RAM TURBO 1054 8416).


En la placa base (SIDE 2) tenía serigrafiado el nombre de la empresa (RAM ELECTRONICS). El IC especifico del interface (RAM TURBO 1054 8416) estaba situado en el lateral izquierdo (era el IC de mayor tamaño de la placa).


En el manual (RAM TURBO INSTRUCTION MANUAL) se indicaba el nombre de la empresa (RAM ELECTRONICS (FLEET) LTD) y el año de fabricación (1984).


El manual también tenía las instrucciones de instalación y la forma de seleccionar los protocolos de joystick y como colocar y extraer los cartuchos de 16K (solo con el ordenador apagado).


En la caja se indicaban las características del interface, el lugar de fabricación (Designed and manufactured in the UK) y el nombre del fabricante (Ram Electronics (Fleed) Ltd.)



RAM Spectrum Joystick Interface MK2 (ISS A) (Ram Electronics Ltd) (1983)
Adquirido en Malta. Nº de serie: 908-72841B 26 89 A2 (manufactured in the UK)

Interface de joystick compatible con el protocolo Kempston, fabricado por la empresa RAM Electronics (UK) y diseñado específicamente para para los ordenadores Sinclair ZX Spectrum de 16K y 48K. La empresa británica RAM Electronic fabricó distintos periféricos para ordenadores Sinclair y Commodore, entre ellos los interfaces de joystick y las expansiones de memoria. El RAM Spectrum Joystick Interface MK2 soportaba joystick con conector DB9 estándar (protocolo Atari) con disparo rápido. Estaba diseñado en posición vertical con los dos conectores (del ordenador y del joystick) orientados hacia la parte frontal. Con este diseño (en vertical con conectores frontales), los interfaces podían utilizarse en versiones posteriores del ZX Spectrum (ZX Spectrum + y ZX Spectrum + 128K), aunque tenían dificultades para conectarse al ZX Spectrum +2 (último ordenador de la serie con conector compatible), debido a la diferente forma de la carcasa. Se recibió en una caja con el manual.


El Interface de joystick RAM MK2 (ISS A) tenía los dos conectores en la parte frontal: el conector DB9 para el joystick y un conector de 22 pines (por cada lado) para el ordenador (aunque estaba diseñado para conectarlo a un ZX Spectrum, con conector de 27 pines, utilizaba el conector de 22 pines del ZX81). En la parte superior del conector de 22  pines tenía una serigrafía con el número de serie (908-72841B 26 89 A2). No tenía paso a través (no era posible con el el conector de 22 pines). Para acceder al interior se separaban las carcasas (estaban sujetas a presión). En el reverso de la placa tenía serigrafiado en nombre de la empresa (RAM ELECTRONICS) y la versión de la placa (128 INTERFACE ISS A).


En la placa base (anverso) tenía los dos conectores (DB9 y 22 pines), un solo IC y cuatro pequeños componentes (el otro interface MK2 de la colección tiene dos IC).


En el  manual tenía unas instrucciones de instalación y un pequeño programa de comprobación del puerto de joystick. En el manual se indicaba que el fabricante era "Datel Electronics" (Manufactured in the U.K by: DATEL ELECTRONICS Ltd, England), en lugar de "Ram Electronics".


En la caja se indicaban dos características del interface de joystick: la compatibilidad con el protocolo Kempston (Kempston' compatible) y con los joystick de disparo rápido (Supports Quickshot II and rapid fire joysticks). También se indicaba el nombre del fabricante (Designed and manufactured in the UK by Ram Electronics (Fleet) Ltd).




RAM Spectrum Joystick Interface MK2 (V 2) (Ram Electronics Ltd) (1983)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface de joystick compatible con el protocolo Kempston, fabricado por la empresa RAM Electronics (UK) y diseñado específicamente para para los ordenadores Sinclair ZX Spectrum de 16K y 48K. La empresa británica RAM Electronic fabricó distintos periféricos para ordenadores Sinclair y Commodore, entre ellos los interfaces de joystick y las expansiones de memoria. El RAM Spectrum Joystick Interface MK2 soportaba joystick con conector DB9 estándar  (protocolo Atari) con disparo rápido. Estaba diseñado en posición vertical con con los dos conectores (del ordenador y del joystick) orientados (los dos) hacia la parte frontal. Con este diseño (en vertical con conectores frontales), los interfaces podían utilizarse en versiones posteriores del ZX Spectrum (ZX Spectrum + y ZX Spectrum + 128K), aunque tenían dificultades para conectarse al ZX Spectrum +2 (último ordenador de la serie con conector compatible), debido a la diferente forma de la carcasa.


El Interface de joystick RAM MK2 (V. 2) tenía (en la parte frontal) dos conectores: el conector DB9 para el joystick y un conector de 22 pines (por cada lado) para el ordenador (aunque estaba diseñado para utilizarlo en un ZX Spectrum, con conector de 27 pines, tenía el conector de 22 pines del ZX81). El conector no tenía paso a través (no era posible con el el conector de 22 pines). Para acceder al interior se separaban las carcasas (estaban sujetas a presión). En el reverso de la placa tenía serigrafiado en nombre de la empresa (RAM ELECTRONICS), la versión de la placa (366 INT-FACE v 2) y un código de referencia (cpo 86 33).


En la placa base (anverso) tenía los dos conectores (DB9 y 22 pines) y dos IC. En esta versión del interface MK2, se sustituyeron cuatro pequeños componentes por un segundo IC (el otro interface MK2 de la colección tiene un solo IC y cuatro componentes menores).


Internamente las dos versiones de  los Interface de Joystick RAM MK2 (ISS A y v 2) se diferenciaban por el número de componentes de la placa base (una con un IC y cuatro pequeños componentes y el otro con dos IC). También se diferenciaban por el color de los 22 pines de conector (plateado en uno y dorado en otro)



Kempston Pro Joystick Interface (1984) (1)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface con tres conectores de joystick compatibles con tres protocolos (Sinclair 1 y 2, Kempston y Protek/Cursor) y un puerto para cartuchos de 16K, fabricado por la empresa  Kempston Micro Electronics Ltd (Reino Unido) y diseñado específicamente para los ordenadores ZX Spectrum (16 y 48K). La empresa británica, conocida principalmente por sus interfaces de joystick, también diseñó y fabricó la serie de controladores de palanca (joystick) Competition Pro (1983-1993) conocidos por su fiabilidad y gran calidad. El sistema de control en los juegos de la empresa kempston, fue uno de los protocolos utilizados en los juegos del ZX Spectrum y llegó a ser muy popular. El interface de joystick "Kempston Pro" tenía tres conectores (DB9): dos con protocolo Sinclair (1 y 2) y uno (compartido) con los protocolos Kempston y Protek/Cursor (se asemejaba al Sinclair ZX Interface 2, aunque con diferentes prestaciones). No tenía conector de expansión (no permitía conectar otros periféricos por paso a través). En la carcasa superior (dividida por un bisel inclinado) tenía grabado (en relieve) el nombre de la empresa (Kempston MICRO ELECTRONIS).


De diseño horizontal, los tres conectores de joystick (DB9) y el conector del puerto para cartuchos de 14 pines (por cada lado), estaban situados en la carcasa superior. El conector de la izquierda estaba compartido entre el protocolo Kempston y el Protek/Cursor. Los dos conectores de la derecha eran de uso exclusivo de los protocolos Sinclair 1 y 2.


En la parte frontal tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). No tenía paso a través, por lo que no permitía conectar periféricos adicionales.


En la carcasa inferior tenía una pegatina con la distribución de los tres conectores DB9: Kempston/Cursor (izquierda), Sinclair 1 (centro) y Sinclair 2 (derecha). En la pegatina también se indicaba el nombre del interface (PRO JOYSTICK INTERFACE), el nombre de la empresa (Kempston MICRO ELECTRONICS LTD) y el ordenador para el que había sido diseñado (ZX SPECTRUM). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior (tapa), quedando a la vista el reverso de la placa base.


En la placa base (anverso) tenía el conector de 27 pines, los tres conectores de joystick, el conector de cartuchos, siete IC,s (entre ellos dos controladores Mitsubishi M53217P) y otros pequeños componentes.



Kempston Pro Joystick Interface (1984) (2)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface con tres conectores de joystick compatibles con tres protocolos (Sinclair 1 y 2, Kempston y Protek/Cursor) y un puerto para cartuchos de 16K, fabricado por la empresa  Kempston Micro Electronics Ltd (Reino Unido) y diseñado específicamente para los ordenadores ZX Spectrum (16 y 48K). La empresa británica, conocida principalmente por sus interfaces de joystick, también diseñó y fabricó la serie de controladores de palanca (joystick) Competition Pro (1983-1993) conocidos por su fiabilidad y gran calidad. El sistema de control en los juegos de la empresa kempston, fue uno de los protocolos utilizados en los juegos del ZX Spectrum y llegó a ser muy popular. El interface de joystick "Kempston Pro" tenía tres conectores (DB9): dos con protocolo Sinclair (1 y 2) y uno (compartido) con los protocolos Kempston y Protek/Cursor (se asemejaba al Sinclair ZX Interface 2, aunque con diferentes prestaciones). No tenía conector de expansión (no permitía conectar otros periféricos por paso a través). En la carcasa superior tenía grabado (en relieve) el nombre del interface (Kempston PRO JOYSTICK INTERFACE).


De diseño horizontal, los tres conectores de joystick (DB9) y el conector del puerto para cartuchos de 14 pines (por cada lado), estaban situados en la carcasa superior. El conector de la izquierda estaba compartido entre el protocolo Kempston y el Protek/Cursor. Los dos conectores de la derecha eran de uso exclusivo de los protocolos Sinclair 1 y 2.


En la parte frontal tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). No tenía paso a través, por lo que no permitía conectar periféricos adicionales.


En la carcasa inferior tenía una pegatina con la distribución de los tres conectores DB9: Kempston/Cursor (izquierda), Sinclair 1 (centro) y Sinclair 2 (derecha). En la pegatina también se indicaba el nombre del interface (PRO JOYSTICK INTERFACE), el nombre de la empresa (Kempston MICRO ELECTRONICS LTD) y el ordenador para el que había sido diseñado (ZX SPECTRUM). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior (tapa), quedando a la vista el reverso de la placa base.


En la placa base (anverso) tenía el conector de 27 pines, los tres conectores de joystick, el conector de cartuchos, siete IC,s (entre ellos dos controladores Hitachi HD7417P) y otros pequeños componentes.


La colección tiene dos unidades kempston Pro Joystick Interface. Se diferencian por la forma externa: uno con la carcasa con un bisel inclinado y el nombre de la empresa (Kempston MICRO ELECTRONIS) y otro con la carcasa lisa y el nombre del interface (Kempston PRO JOYSTICK INTERFACE). Tienen la distribución de los componentes en la placa base, aunque dos IC,s (de siete) son de diferente empresa (dos Mitsubishi M53217P en uno y dos Hitachi HD7417P en otro).



Indescomp Interface Joystick (protocolo Kempston) (1984)
Adquirido en España. Nº de serie S/N (made in Spain)

Interface de joystick para ZX Spectrum, compatible con el protocolo Kempston, fabricado en España por MHT Ingenieros y distribuido por la empresa española Indescomp (1983-1987). La empresa Indescomp (Investigación y Desarrollo de Computadores) fue una de las empresas pioneras en el desarrollo y distribución de programas y juegos destinados al ZX Spectrum en España (su primer éxito fue "La Pulga" también conocida como Bugaboo). Después de su éxito inicial, se dedicó a la distribución de programas y juegos para varias plataformas (ZX Spectrum, Amstrad CPC y MSX) y a la distribución de accesorios para los ordenadores, entre ellos los interfaces de Joystick. Por su parte MHT Ingenieros se especializó en el desarrollo y producción (entre otros productos) de periféricos para ordenadores (ZX Spectrum, Amstrad CPC, C64, Commodore Amiga y MSX) que vendía con su nombre o a través de terceras empresas. El interface de joystick de Indescomp había sido diseñado inicialmente para los ordenadores ZX Spectrum de 16K y de 48K. Su diseño (en vertical con conector del joystick lateral) permitió utilizarlo también en versiones posteriores del ordenador (ZX Spectrum +, ZX Spectrum + 128K y ZX Spectrum +2) que tenían el mismo conector de expansión (el ZX Spectrum +2 fue el último ordenador de la serie con conector compatible).


En la parte frontal (carcasa frontal), el Interface de joystick (tipo "Kempston") de Indescomp  tenía serigrafiados los colores del ZX Spectrum, el nombre de la empresa distribuidora (indescomp), el protocolo de joystick compatible (Interface Joystick tipo "Kempston") y el lugar de fabricación (MADE IN SPAIN). En la parte frontal también tenía el conector (de 22 pines por cada lado) para el ordenador. Aunque estaba diseñado para utilizarlo en un ZX Spectrum, tenía el conector de 22 pines del ZX81 (el conector del puerto de expansión del ZX Spectrum era de 27 pines). No tenía paso a través (no era posible con el el conector de 22 pines).


El conector (DB9) para el joystick estaba situado en el lateral derecho. Para acceder al interior se extraía un tornillo (situado en la parte frontal) y se separaban las carcasas (en el interior, la placa base estaba sujeta, con dos tornillos, a la parte interna de la carcasa posterior)


En la placa base tenía los dos conectores (DB9 y 22 pines), un IC y otros pequeños componentes. En una pegatina lateral tenía un número de referencia (OS100B 602126). Uno de los dos tornillos que sujetaban la placa era de difícil acceso (estaba estaba situado debajo del conector de 22 pines).




Indescomp Interface MultiJoystick de Indescomp (1986)
Adquirido en España. Nº de serie:S/N (made in Spain)

Interface de joystick para ZX Spectrum, con dos conectores de joystick compatibles con tres protocolos (Sinclair 1 y 2, Kempston y Protek/Cursor), fabricado en España por MHT ingenieros (1981-1995) y distribuido por la empresa española Indescomp (1983-1987). La empresa Indescomp (Investigación y Desarrollo de Computadores) fue una de las empresas pioneras en el desarrollo y distribución de programas y juegos destinados al ZX Spectrum en España (su primer éxito fue "La Pulga" también conocida como Bugaboo). Después de su éxito inicial, se dedicó a la distribución de programas y juegos para varias plataformas (ZX Spectrum, Amstrad CPC y MSX) y a la distribución de accesorios para los ordenadores, entre ellos los interfaces de Joystick. Por su parte MHT Ingenieros se especializó en el desarrollo y producción (entre otros productos) de periféricos para ordenadores (ZX Spectrum, Amstrad CPC, C64, Commodore Amiga y MSX) que vendía con su nombre o a través de terceras empresas. El interface Multi Joystick de Indescomp había sido diseñado inicialmente para los ordenadores ZX Spectrum de 16K y de 48K. Su diseño (en vertical con los conectores del joystick en la parte superior) permitió utilizarlo, con las mismas prestaciones, en versiones posteriores del ordenador (ZX Spectrum +, ZX Spectrum + 128K y ZX Spectrum +2) que tenían el mismo conector de expansión (el ZX Spectrum +2 fue el último ordenador de la serie con conector totalmente compatible).


En la parte frontal (carcasa frontal), el Interface Multijoystick de Indescomp tenía serigrafiados los colores del ZX Spectrum, el nombre de la empresa distribuidora (indescomp), la compatibilidad con varios protocolos (Interface Multijoystick) y el lugar de fabricación (MADE IN SPAIN). En la parte frontal también tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). No tenía paso a través, por lo que no permitía conectar periféricos adicionales.


En la parte superior tenía dos conectores (DB9) para los joystick y un selector central de dos posiciones: una a la izquierda (K-C) y otra a la derecha (S1-S2). En la posición "K-C" los dos conectores eran compatibles con los protocolos Kempston y Protek/Cursor (solo se podía utilizar uno de ellos). En la posición "S1-S2" el conector de la izquierda (S1) era compatible con el protocolo Sinclair 1, mientras que el conector de la derecha (S2) era compatible con el protocolo Sinclair 2.


En el manual se indicaba  como seleccionar los protocolos,


Para acceder al interior se extraía un tornillo y se retiraba la  parte carcas frontal, quedando a la vista la placa base La placa estaba sujeta por un tornillo a la parte interna de la carcasa posterior .En la placa base tenía los tres conectores (dos DB9 y uno de 27 pines), el selector de protocolos, un IC (sin identificar) y otros pequeños componentes (el tornillo de sujeción,  situado debajo del conector de 27 pines, era de difícil acceso).


El manual tenía unas instrucciones de instalación y de configuración.





Protek joystick interface (1983)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface de joystick para ZX Spectrum, compatible con el protocolo Cursor (teclas de desplazamiento del teclado),  fabricado por la empresa Protek Computing (UK). La empresa Protek (1981) fue una de las primeras empresas en fabricar interfaces de joystick reproduciendo el movimiento del cursor (⇦, ⇩, ⇧ y ⇨) de las teclas 5, 6, 7 y 8, con la palanca del joystick) y la tecla 0 (cero) para el disparo (el protocolo Cursor llegó a conocerse como Protek). También desarrolló aplicaciones y juegos para el ZX81 (entre ellos el juego "Byter" de 16K) y para el ZX Spectrum (entre ellos el "Flight Simulator"). Posteriormente fabricó un segundo interface compatible con tres protocolos: Cursor/Protek/AGF, Kempston y  Sinclair (AGF también utilizó el protocolo Cursor en sus interfaces). Diseñado inicialmente para los ZX Spectrum (16K y 48K), su diseño (en vertical con conector del joystick en un lateral) permitió utilizarlo en versiones posteriores del ordenador (ZX Spectrum +, ZX Spectrum + 128K y  ZX Spectrum +2) que tenían el mismo conector de expansión (el ZX Spectrum +2 fue el último ordenador de la serie con conector compatible).


En la parte frontal (carcasa frontal), el Interface de joystick de Protek tenía una serigrafía con el nombre de la empresa (Protek) y el tipo de interface (JOYSTIK INTERFACE). En la parte frontal también tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). No tenía paso a través, por lo que no permitía conectar periféricos adicionales.


El conector de joystick (DB9) estaba situado en el lateral derecho.


Para acceder al interior se extraían tres tornillos y se retiraba la carcasa posterior (tapa), quedando a la vista el reverso de la placa (PRI003 ISS A) con el conector del joystick.


En la placa (anverso) base tenía el conector de 27 pines (SK1), tres IC,s (IC1, IC2 y IC3) y una  resistencia (RP1).



Cheetah interface de joystick MK 2 (M388)
Adquirido en el Reino Unido. Nº de serie: S/N

Interface de joystick para ZX Spectrum, compatible con el protocolo Kempston, fabricado por la empresa británica Cheetah Marketing (posteriormente Cheetah International). La empresa Cheetah (∼1980-1993) estaba especializada en música electrónica y en la producción de periféricos para los ordenadores ZX Spectrum y C64 (expansiones de memoria, interfaces de sonido y de música, joystick e interfaces de joystick). Diseñado inicialmente para los ZX Spectrum (16K y 48K), su diseño (en vertical con conector del joystick en la parte frontal) permitió utilizarlo en versiones posteriores del ordenador (ZX Spectrum + y ZX Spectrum + 128K ) pero no en el ZX Spectrum +2 (aunque tenían el mismo conector expansión, la mayor altura del ordenador no lo permitía).


En la parte frontal (carcasa frontal), el Interface de joystick de Cheetah tenía una serigrafía con el logotipo de la empresa (un leopardo) y la palabra "INTERFACE" (en la caja se indicaba que el interface era para el ZX Spectrum). En la parte frontal también tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores hasta el ZX Spectrum + 128K (aunque también era compatible con el ZX Spectrum +2, la forma de la carcasa del ordenador no permitía su uso). No tenía paso a través, por lo que no se podían conectar periféricos adicionales.


Para acceder al interior se extraían dos tornillos y se retiraba la carcasa posterior quedando a la vista el reverso de la placa base. En la placa tenía serigrafiado el nombre de la empresa y la versión de la placa  (Cheetah interface MK 2 M388).


Para girar la placa base fue necesario restirar previamente los restos de pegamento que había sido colocado entre los conectores (DB9 y de 17 pines) y la carcasa frontal (con restos visibles en la parte externa de la carcasa frontal). En la placa (anverso) tenía los dos conectores (DB9 y de 27 pines) y dos IC,s (alineados verticalmente).




Monitorslot (JG Componentes) para ZX Spectrum
Adquirido en Portugal. S/N

Interface de monitor para el ordenador ZX Spectrum con pulsador de reinicio y conector RCA para monitor fabricado en Portugal por JG Componentes (1982). la empresa JG Componentes (desde 1999 JG Domótica) fue el mayor fabricante de interfaces, adaptados al mercado portugués, para el ZX Spectrum. El Monitorslot daba solución a tres de las carencias más significativas del ordenador: no tenía diodo de encendido (no se distinguía a simple vista si estaba encendido o apagado), tampoco tenía pulsador de reinicio (era necesario apagar el ordenador para cargar un nuevo programa o para reiniciar cuando se bloqueaba) y, por último, la baja calidad de su modulador RF (era difícil de sintonizar en una TV). Por ese motivo se diseñó con un diodo de encendido, un pulsador de reinicio (Reset) y un conector RCA con salida de vídeo compuesto (AV) para conectarlo a una TV (o monitor) sin la necesidad de tener que sintonizar el canal RF. Las tres mejoras: el diodo de encendido (On), el pulsador de reinicio (RST) y el conector RCA de vídeo (MONITOR) estaban situados en la carcasa superior. En la carcasa superior también tenía serigrafiado el nombre de la empresa (JG Componentes) y el nombre del interface (MONITORSLOT).


El interface Monitorslot tenía un conector de 27 pines (por cada lado) compatible con los ordenadores Sinclair ZX Spectrum de 16K/48K y modelos posteriores (hasta el ZX Spectrum +2). En la prueba de funcionamiento, el pulsador de reinicio (RST) funcionó correctamente, pero no se obtuvo imagen en la salida de video (MONITOR).


Tenía paso a través (finalizaba en un nuevo puerto de expansión) permitiendo conectar periféricos adicionales. La placa base estaba sujeta con dos tornillos a la carcasa superior (no tiene o le falta la carcasa inferior),



Para comprobar los componentes se extraían los dos tornillos y se retiraba la carcasa superior. El conector RCA estaba dividido en dos partes: la central (con la señal AV) unida con un punto de soldadura a la placa base y la externa (tierra) sujeta a la carcasa superior (unida a la placa base con un cable).


En la placa base tenía el diodo de encendido (de color rojo), el conector RCA (centro), el pulsador de reinicio  y otros cuatro componentes.



Amstrad Sinclair

ZX Spectrum ´2 y +3

Tras la compra de la empresa de Sinclair por Amstrad, se siguió con la producción de los ordenadores ZX Spectrun de 128K, aunque la empresa los comercializó inicialmente con el reproductor de casete incorporado y posteriormente, con un nuevo diseño, se le incluyó una disquetera de 3" en la línea seguida por los CPC de Amstrad.

Las revisiones de las placas base fueron:

ZX Spectrum +2
  • ISS 1 (1986)
  • ISS 3 (1986)
ZX Spectrum +3
  • Z70830 Issue 1 (1987)
  • Z70830 Issue 2 (1987)
ZX Spectrum +3 (con teclado español)
  • Z70835 Issue 1 (1988)
ZX Spectrum +2A
  • Z70830 Issue 1 (1987)
  • Z70830 Issue 2 (1987)
  • Z70833 Issue 1 (1988)
  • Z70833 Issue 2 (1988)
ZX Spectrum +2B
  • Z70833 Issue 1 (1988)
  • Z70833 Issue 2 (1988)
  • Z70833 Issue 4 (1990)

ZX Spectrum +2 (ISS 3)(1986) (teclado español) (1)
Adquirido en España. Nº de serie: S/N (made in Taiwan)

Primer ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera). El ZX Spectrum Plus 2 (ZX Spectrum +2) era un Spectrum + 128 con un reproductor de casete incluido en la carcasa y dos conectores de Joystick situados en el lateral izquierdo (fue el único ZX Spectrum que se fabricó con la carcasa de color gris). Al igual que el ZX Spectrum Plus 128K, se comercializó con dos tipos de teclado (qwerty y qwerty español) y con dos tipos de BASIC (BASIC 48K y BASIC 128K) en la ROM (la ROM ya incluía el copyright de Amstrad y el menú de inicio era diferente). Podía funcionar tanto en modo 128K como en modo 48K (se seleccionaban en el menú de inicio). Tuvo dos revisiones de la placa base, la ISS 1 y la ISS 3 (en este ordenador), las dos de 1986. Los conectores de los joystick eran específicos del ordenador (no cumplían la norma Atari estándar) por lo que solo se podían utilizar con un joystick (SJS1) de la empresa. Tenía el mismo puerto de expansión que los modelos anteriores (se cambió en los siguientes) por lo que podía utilizar los mismos interfaces, incluidos los de joystick, impresora y disquetera externa (en caso de que encajaran en la nueva carcasa).


El ZX Spectrum Plus 2 (ZX Spectrum +2) incorporaba un procesador Z80 A, 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con las dos versiones del BASIC (16K para modo 128K y 16K para modo 48K). Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido mejorado. Su teclado era "qwerty". En España se vendió con teclado "qwerty" español (con la ROM modificada). En modo 48K se accedía directamente a las instrucciones del BASIC por combinación de teclas. El reproductor de casete estaba situado en la carcasa superior (a la derecha del teclado).


En la parte posterior tenía (de izquierda a derecha): conector (9V CC) de alimentación (9V DC, centro negativo), puerto de expansión (E/S EXPANSION), interface serie/MIDI (RS232/MIDI), conector para el teclado numérico (SUBTECLADO), un conector DIN-8  (específico de este modelo) de vídeo en color RGB y vídeo compuesto monocromo (sin sonido), una salida RF a la TV y un conector jack (SONIDO) con salida de audio. para mejorar la imagen y sonido, se podía confeccionar un cable euroconector utilizando el conector DIN-8 (video compuesto y RGB)  y, además, el conector jack de salida de sonido.


En el lateral izquierdo tenía dos conectores para joystick (JOYSTICK 1 y 2) y un pulsador de reinicio (REINIC). En el lateral tiene una aclaración sobre la limitación de uso de joystick: "Utilice solo Joystick Sinclair S/S1".


La apertura del ordenador se había simplificado. Una vez extraído los tornillos se abría como un libro. El reproductor de casete estaba sujeto a la carcasa superior, al lado del teclado.


La placa base es la revisión 3 (ISS 3). El procesador Z80 (Z8400APS Z80 CPU) está situado a la derecha de la placa. A su izquierda está la ROM de 32K, el IC Amstrad 40055 (la ROM en inglés es la 40054) y, a la derecha, el multiplexor de memoria RAM (PCF1306P).  Abajo (a la derecha) tiene los 16 IC,s de RAM (KM4164B-15) con 8K cada uno. El IC generador de sonido (AY-3-8912A) está centrado en la placa.


Manual

El manual de usuario del Sinclair ZX Spectrum +2 comienza con instrucciones de instalación y funcionamiento, continua con la carga de programas (en 48K y en 128K) y con una "Guía completa de programación" (diferenciando entre el BASIC de 48K y el de 128K). Finaliza con el funcionamiento de la calculadora y la conexión de diferentes periféricos.


Fuente de alimentación

El Spectrum +2, pasó a utilizar los transformadores del Sinclair QL de Sinclair (Amstrad había cesado su producción), aunque solo con el voltaje de 9V (de los dos que tenía el QL). Proporcionaba 9V DC, 2,1A con centro negativo.
ZX Spectrum +2 (ISS 3) (1986) (teclado español) (2)
Adquirido en España. Nº de serie: borrado (made in Taiwan)

Primer ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera). El ZX Spectrum Plus 2 (ZX Spectrum +2) era un Spectrum + 128 con un reproductor de casete incluido en la carcasa y dos conectores de Joystick situados en el lateral izquierdo (fue el único ZX Spectrum que se fabricó con la carcasa de color gris). Al igual que el ZX Spectrum Plus 128K, se comercializó con dos tipos de teclado (qwerty y qwerty español) y con dos tipos de BASIC (BASIC 48K y BASIC 128K) en la ROM (la ROM ya incluía el copyright de Amstrad y el menú de inicio era diferente). Podía funcionar tanto en modo 128K como en modo 48K (se seleccionaban en el menú de inicio). Tuvo dos revisiones de la placa base, la ISS 1 y la ISS 3 (en este ordenador), las dos de 1986. Los conectores de los joystick eran específicos (no cumplían la norma Atari estándar) por lo que solo se podían utilizar con un joystick (SJS1) de la empresa (la placa base de este ordenador se modificó para que admitiera joystick estándar Atari). Tenía el mismo puerto de expansión que los modelos anteriores (se cambió en los siguientes) por lo que podía utilizar los mismos interfaces, incluidos los de joystick, impresora y disquetera externa (en caso de que encajaran en la nueva carcasa).


El ZX Spectrum Plus 2 (ZX Spectrum +2) incorporaba un procesador Z80 A, 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con las dos versiones del BASIC (16K para modo 128K y 16K para modo 48K). Disponía de un modo texto, un modo gráfico con ocho colores (16 en modo brillo) y sonido mejorado. En España se vendió con teclado "qwerty" español (con la ROM modificada). En modo 48K se accedía directamente a las instrucciones del BASIC por combinación de teclas. El reproductor de casete estaba situado en la carcasa superior (a la derecha del teclado).


En la parte posterior tenía (de izquierda a derecha): conector (9V CC) de alimentación (9V DC, centro negativo), puerto de expansión (E/S EXPANSION), interface serie/MIDI (RS232/MIDI), conector para el teclado numérico (SUBTECLADO), un conector DIN-8  (específico de este modelo) de vídeo en color RGB y vídeo compuesto monocromo (sin sonido), una salida RF a la TV y un conector jack (SONIDO) con salida de audio. Para confeccionar un cable euroconector se utilizaba el conector DIN-8 (video compuesto y RGB)  y, además, el conector jack de salida de sonido.


En el lateral izquierdo tenía dos conectores para joystick (JOYSTICK 1 y 2) y un pulsador de reinicio (REINIC). En el lateral tiene una aclaración sobre la limitación de uso de joystick: "Utilice solo Joystick Sinclair S/S1" (en este ordenador se ha modificado la placa y puede utilizar joystick estándar.


Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior con el teclado (unido a la placa por dos conectores de membrana) y el reproductor de casete (unido a la placa con un  conector de cinco plnes).



La placa base y el difusor de calor ocupaban dos terceras partes de la carcasa inferior (el resto del espacio lo ocupaba el reproductor de casete cuando se cerraba el ordenador).


La placa base es la revisión 3 (ISS 3). El procesador Z80 (Z8400APS Z80 CPU) está situado a la derecha de la placa. A su izquierda está la ROM de 32K, el IC Amstrad 40055 (la ROM en inglés es la 40054) y, a la derecha, el multiplexor de memoria RAM (PCF1306P).  Abajo (a la derecha) tiene los 16 IC,s de RAM (KM4164B-15), de 8K cada uno. El IC generador de sonido (AY-3-8912A) está centrado en la placa.


Para la prueba de funcionamiento se ha utilizado un cable euroconector (utilizando el conector RGB y el de sonido).



La placa base pertenecía a otro ordenador (sustituyó a la original que no funcionaba). La  placa incluida actualmente se había utilizado más de 30 años en el otro ordenador con distintos accesorios. Durante ese tiempo, la placa (todavía funciona) tuvo varias implementaciones para aumentar su rendimiento (con modificaciones en la carcasa y en la placa):
  1. Primero se utilizó con unMultiface1 y el propio reproductor de casete.
  2. Seguidamente con el Multiface 1 y un reproductor externo (primera modificación ya anulada). Se adaptó con conectores externos,
  3. Más tarde con el Multiface 1 y el interface de disco Plus D (segunda modificación, sin uso). Para para utilizar el +D sin separar el Multiface 1, la alimentación de 5V del Multiface se proporcionaba en conector individual aparte).
  4. Finalmente con el Plus D (y el propio reproductor de casete en caso necesario).
  5. Se modificó la placa para que admitiera joystick estándar Atari (tercera modificación)
  6. Se instaló un selector de modo de funcionamiento 48K/128K (cuarta modificación).



ZX Spectrum +2 (ISS 3) (1986) (teclado español) (3)
Adquirido en España. Nº de serie: borrado (made in Taiwan)

Este ordenador es el resultado de la unión de una carcasa deteriorada de otro ordenador (carcasa superior con el teclado y el reprtroductor de casete y la carcasa inferior con el difusor de calor) al que se le retiró la placa base (que funcionaba) y se sustituyó por la placa  de otro ordenador que no funcionaba. La carcasa (como nueva) se utilizó para acoger la placa del otro ordenador.


Aunque con ligeras diferencias en los componentes, las prestaciones son las mismas en las dos placas (original y la de sustitución): procesador Z80 A, 128K de RAM (en 16 IC,s) y 32K de ROM (en un IC) con las dos versiones del BASIC (16K para modo 128K y 16K para modo 48K). Un modo texto, un modo gráfico con ocho colores (16 en modo brillo) y sonido mejorado. En España se vendió con teclado "qwerty" español (con la ROM modificada). En modo 48K se accedía directamente a las instrucciones del BASIC por combinación de teclas. El reproductor de casete estaba situado en la carcasa superior (a la derecha del teclado).


En la parte posterior tenía (de izquierda a derecha): conector (9V CC) de alimentación (9V DC, centro negativo), puerto de expansión (E/S EXPANSION), interface serie/MIDI (RS232/MIDI), conector para el teclado numérico (SUBTECLADO), un conector DIN-8  (específico de este modelo) de vídeo en color RGB y vídeo compuesto monocromo (sin sonido), una salida RF a la TV y un conector jack (SONIDO) con salida de audio. Tiene varias perforaciones y roturas en la carcasa, resultado de dos de las modificaciones: reproductor de casete a la izquierda y modo 128/48 a la derecha,


En el lateral izquierdo tenía dos conectores para joystick (JOYSTICK 1 y 2) y un pulsador de reinicio (REINIC). En el lateral tiene una aclaración sobre la limitación de uso de joystick: "Utilice solo Joystick Sinclair S/S1"


Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior con el teclado (unido a la placa por dos conectores de membrana) y el reproductor de casete (unido a la placa con un  conector de cinco plnes).



La placa base (ISS 3) era de otro ordenador (no funciona).  El procesador Z80 (Z840004PSC Z80 CPU) está situado a la derecha de la placa. A su izquierda está la ROM de 32K, el IC Amstrad 40055 (la ROM en inglés es la 40054) y, a la derecha, el multiplexor de memoria RAM (Amstrad 40058).  Abajo (a la derecha) tiene los 16 IC,s de RAM (KM4164B-15), de 8K cada uno. El IC generador de sonido (AY-3-8912A) está centrado en la placa.


Generalmente las modificaciones se hicieron siguiendo las instrucciones de la revista Microhobby (modificación salida joystics, conectores para casete externo, interruptor 48/128K).


Manual

El manual de usuario del Sinclair ZX Spectrum +2 comienza con instrucciones de instalación y funcionamiento, continua con la carga de programas (en 48K y en 128K) y con una "Guía completa de programación" (diferenciando  entre el BASIC de  48K y el de 128K). Finaliza con el funcionamiento de la calculadora y la conexión de diferentes periféricos.


Fuente de alimentación

El Spectrum +2, pasó a utilizar los transformadores del Sinclair QL de Sinclair (Amstrad había cesado su producción), aunque solo con el voltaje de 9V (de los dos que tenía el QL). Proporcionaba 9V DC, 2,1A con centro negativo.







Cable euroconector

El ZX Spectrum +2 podía utilizar un cable euroconector para obtener imagen en color y sonido de mejor calidad. Para elaborarlo se utilizaba la salida DIN-8 y el conector jack de sonido. Se probaron conectores distintos: uno, de fabricación casera (sin resistencias), que funciona perfectamente en una TV de la época pero tiene problemas con las actuales y otro, de fabricación profesional, con el que se obtienen imágenes en color o monocromática dependiendo de la TV que se utilice.



Conectores de TV y reproductores de casete

Los cables que nos conectaban a los reproductores de casete (hasta el ZX Spectrum Plus 128) y  los que nos conectaban a la TV (RF) se mantuvieron hasta el final, aunque ya había posibilidad de conseguir mejores imágenes mediante el conector RGB. Se distingue con facilidad el cable de TV del Spectrum +2, por su color gris. El resto con ligeras variaciones en la tonalidad, mantuvieron el color negro clásico de Sinclair.


ZX Spectrum Plus 3 (revisión Z70835 Issue 1) (1988) (teclado español)
Adquirido en España. Nº de serie: S 023657 (made in Taiwan)

Segundo ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera) y su primer Sinclair, el ZX Spectrum Plus 2 (ZX Spectrum +2), en 1986. Con el ZX Spectrum +3, la serie recuperó el tradicional color negro de los ZX Spectrum. Se mantuvieron los dos modos de funcionamiento del Plus 2 (48K y 128K) en la ROM y, además, se incluyó el sistema operativo de la nueva disquetera. La disquetera (de 3") estaba situada a la derecha del teclado (ocupando el lugar del reproductor de casete del modelo anterior). Su placa base tuvo tres revisiones, dos en 1987 para el modelo con teclado "querty" internacional (Z70830 Issue 1 y Z70830 Issue 2) y en 1988, una para la versión con teclado "qwerty" español (Z70835 Issue 1, en este ordenador). Se le añadieron nuevos conectores para periféricos y se le proporcionó una nueva fuente de alimentación. Las novedades fueron varias: conector DIN-6 para la fuente de alimentación, puerto de impresora, conector para disquetera externa, nuevo conector de sonido (para entrada y salida de datos) y conector DIN-8 de vídeo RGB y sonido (específico de los modelos +3, +2A y +2B). Mantuvo los dos conectores específicos (no compatibles) para los joystick y el puerto de expansión, aunque modificado (los interfaces de los modelos anteriores también dejaron de ser compatibles).


El ZX Spectrum +3 (Z70835 Issue 1), con teclado español, incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s) y 64K de ROM (en dos IC,s) con el BASIC (48K y 128K) y el sistema operativo de la disquetera (+3DOS). Disponía de un modo texto, un modo gráfico con 8 colores (16 con modo brillo) y sonido mejorado a través de la TV. Su teclado era "qwerty" español (la ROM difería de la original). En modo 48K se accedía directamente a las instrucciones del BASIC por combinación de teclas.


En la parte posterior tenía (de izquierda a derecha): conector para una disquetera externa (DISCO B:), conector para impresora (IMPRESORA), conector DIN-6 (ALIMENTACION) para la fuente de alimentación (5V, 12V, -12V), puerto de expansión (E/S EXPANSION), puerto serie/MIDI (RS232/MIDI), conector (AUX) para teclado o pistola óptica (anterior del teclado numérico), conector DIN-8 (RGB/PERITEL) de vídeo en color RGB y sonido, conector RF para la TV y conector jack (CINTA/SONIDO)  para entrada y salida de datos.


 El el lateral izquierdo tenía dos conectores (específicos) para joystick (JOYSTICK 1 y 2) y un pulsador de reinicio (REINIC) (en el lateral tiene una aclaración sobre la limitación de uso de joystick: "Use solo Joystick Sinclair S/S1").

Como en el +2, la apertura del ordenador se había simplificado. Una vez extraído los tornillos se abría como un libro. La disquetera estaba sujeta a la carcasa inferior al lado de la placa base.


La placa base es la Z70835 ISSUE 1, de 1988.  El procesador Z80 (Z0840004PSC Z80 CPU) está centrado la placa. A su izquierda están los dos IC,s con la ROM (40094S y 40101S) de 32K cada uno. El generador de sonido (AY-3-8912A) está a la izquierda de los IC,s de ROM. Los IC,s de RAM (MT4067-12) de 32K cada uno, están abajo (a la izquierda). Entre la RAM y el generador de vídeo tiene un IC de forma cuadrada, el ASIC ("Gate Array") 40077 que incluye la ULA. Para el control de la disquetera tiene cuatro IC,s: la controladora de disco (ZILOG Z0765A08PSC FDC), un separador de datos (SED9420CAC) y otros dos pequeños IC,s (CD74HCT04E y PC74HC14P). El conector para la disquetera está abajo, a la derecha.

Compilación de juegos de carreras en disquete "Ruedas de Fuego"
 (Wheels of Fire, The Ultimate Driving Compilation)

Compilación de juegos de carreras "Ruedas de Fuego" (Wells of Fire). La compilación (The Ultimate Driving Compilation) incluye cuatro juegos para el ZX Spectrum +3 en dos disquetes de 3". El disquete número 1 (Disk 1) tiene tres juegos:  "Power Drift", "Hard Drivin'" y  "Chase HQ" y el disquete número 2 (Disk 2), el juego "Turbo Out Run".


Los juegos "Chase HQ" y "Power Drif" comparten la cara 1 (side 1) del disquete 1 (Disk 1), mientras  que el "Hard Drivin'" está en solitario en la cara 2 (side 2). El disquete 2 (Disk 2) tiene un solo juego, el "Turbo Out Run" en la cara 1 (side 1).



En el manual se describen los cuatro juegos: "Power Drift", "Hard Drivin'", "Chase HQ" y "Turbo Out Run" y se proporcionan las instrucciones de carga de cada uno de ellos en los disquetes de 3,5" para los sistemas Amiga, Atari ST e IBM PC y en los de 3" para los Amstrad CPC, C64 y ZX Spectrum +3 (en este caso, se utiliza la opción "LOADER" del menú de inicio). También se indican las instrucciones de carga de los juegos en cinta de casete para C64, Amstrad CPC,  Spectrum 48K y Spectrum 128K.




Conector de vídeo RGB

El ZX Spectrum Plus 3, fue el primer ordenador de la serie que incluyó el sonido en el conector de vídeo RGB (era distinto al del ZX Spectrum +2).


Fuente de alimentación

En el ZX Spectrum Plus 3, la fuente de alimentación proporcionaba +5V, +12V y -12V utilizando un conector DIN-6 (en los modelos anteriores era de 9V DC ).



ZX Spectrum +2A  (revisión Z70830 ISSUE 2) (1987) (teclado español)
Adquirido en España (donación). Nº de serie: S030060  (made in Taiwan)

Tercer ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera). En 1986 fabricó su primer Sinclair, el ZX Spectrum Plus 2 (con reproductor de casete) y en 1987 el ZX Spectrum Plus 3 (con disquetera). En 1987 también se puso a la venta el ZX Spectrum +2A, diseñado inicialmente con la misma placa base del Plus 3 (Z70830), aunque en lugar de disquetera tenía un reproductor de casete (en la placa se suprimieron los IC que controlaban la disquetera y el conector de la disquetera interna). En 1988 se diseñó una nueva placa base (Z70833) en la que se había recortado el espacio correspondiente a los IC,s y a los dos conectores de disquetera (interna y externa). Las placas, la original (de 1987) y la de nuevo diseño (de 1988), tuvieron dos revisiones cada una: la ISSUE 1 y la ISSUE 2. El ZX Spectrum +2B se fabricó desde 1988 a 1990 con la  placa base revisada (Z70833) con ligeras modificaciones en sus componentes internos. Inicialmente con las revisiones 1 y 2 (ISSUE 1 e ISSUE 2) y posteriormente con una nueva revisión (ISSUE 4, de 1990). En el ZX Spectrum +2A se mantuvieron el resto de las características y conectores del Plus 3, incluido el sistema operativo de la disquetera (+3DOS), los conectores de joystick no estándar y el puerto de expansión modificado que había dejado de ser compatible con los modelos anteriores. La carcasa superior era similar a la del ZX Spectrum +2, diferenciándose por el color (ahora negro) y por la situación de los indicadores del reproductor de casete (ahora entre el compartimento de la cinta y los pulsadores).


El ZX Spectrum +2A (revisión Z70830 ISSUE 2), con teclado español, incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s) y 64K de ROM (en dos IC,s) con el BASIC  (modo 48K y modo 128K) y el nuevo sistema operativo de disco +3DOS (aunque no tenía disquetera). Disponía de un modo texto, un modo gráfico con 8 colores (16 con modo brillo) y sonido mejorado a través de la TV. El reproductor de casete estaba situado en la carcasa superior a la derecha del teclado. Su teclado era "qwerty" español. En modo 48K se tenía acceso directo a las instrucciones del BASIC por combinación de teclas.


Con excepción del conector para la disquetera externa, el resto de los conectores de la parte posterior eran mismos que los del ZX Spectrum +3: conector para impresora (IMPRESORA), conector DIN-6 (ALIMENTACION) para la fuente de alimentación (5V, 12V, -12V), puerto de expansión (E/S EXPANSION), puerto serie/MIDI (RS232/MIDI), conector (AUX) para teclado o pistola óptica (anterior del teclado numérico), conector DIN-8 (RGB/PERITEL) de vídeo en color RGB y sonido, conector RF para la TV y conector jack (CINTA/SONIDO)  para entrada y salida de datos.


En el lateral izquierdo tenía dos conectores (específicos) para joystick (JOYSTICK 1 y 2) y un pulsador (REINIC) de reinicio (en el lateral tiene una aclaración sobre la limitación de uso de joystick: "Use solo Joystick Sinclair S/S1").


En la carcasa inferior se indicaba el modelo y el lugar de fabricación: "Sinclair 128K SPECTRUM +2A Made in Taiwan". Para acceder al interior se extraían seis tornillos y se retiraba las carcasa superior, quedando a la vista la placa base (el reproductor de casete estaba sujeto a la carcasa superior).



La placa base es la revisión 2 (Z70830 ISSUE 2 de 1987).


El procesador Z80 (Z0840004PSC Z80 CPU) está centrado la placa. A su izquierda están los dos IC,s con la ROM (40094 y 40101) con 32K cada uno. El generador de sonido (AY-3-8912A) se encuentra a la izquierda de la ROM. Debajo del generador de sonido está el ASIC ("Gate Array") 40077 que incluye la ULA. Abajo (a izquierda y derecha del ASIC) se encuentran los cuatro IC,s de RAM (MT4067-15) de 32K cada uno (los espacios reservados para los cuatro IC,s de control y el conector de la disquetera, están vacíos).


 Manual

 Manual completo de usuario con más de 360 páginas. En la primera hoja se hace referencia al modelo (ZX Spectrum +2A Manual de usuario).

Conector RGB

El conector de vídeo RGB y sonido era el mismo en los ZX Spectrum +3, ZX Spectrum +2A y, posteriormente, en el ZX Spectrum +2B


Fuente de alimentación

La fuente de alimentación del ZX Spectrum+2A era similar (de menor tamaño) que la del ZX Spectrum +3. Proporcionaba +5V, +12V y -12V mediante un conector DIN-6.



ZX Spectrum +2A (Revisión Z70833 ISSUE 2)  (1988) (teclado español)
Adquirido en España. Nº de serie: 012212 (made in Taiwan)

Tercer ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera). En 1986 fabricó su primer Sinclair, el ZX Spectrum Plus 2 (con reproductor de casete) y en 1987 el ZX Spectrum Plus 3 (con disquetera). En 1987 también se puso a la venta el ZX Spectrum +2A, diseñado inicialmente con la misma placa base del Plus 3 (Z70830), aunque en lugar de disquetera tenía un reproductor de casete (en la placa se suprimieron los IC que controlaban la disquetera y el conector de la disquetera interna). En 1988 se diseñó una nueva placa base (Z70833) en la que se había recortado el espacio correspondiente a los IC,s y a los dos conectores de disquetera (interna y externa). Las placas, la original (de 1987) y la de nuevo diseño (de 1988), tuvieron dos revisiones cada una: la ISSUE 1 y la ISSUE 2. El ZX Spectrum +2B se fabricó desde 1988 a 1990 con la  placa base revisada (Z70833) con ligeras modificaciones en sus componentes internos. Inicialmente con las revisiones 1 y 2 (ISSUE 1 e ISSUE 2) y posteriormente con una nueva revisión (ISSUE 4, de 1990). En el ZX Spectrum +2A se mantuvieron el resto de las características y conectores del Plus 3, incluido el sistema operativo de la disquetera (+3DOS), los conectores de joystick no estándar y el puerto de expansión modificado que había dejado de ser compatible con los modelos anteriores. La carcasa superior era similar a la del ZX Spectrum +2, diferenciándose por el color (ahora negro) y por la situación de los indicadores del reproductor de casete (ahora entre el compartimento de la cinta y los pulsadores).


El ZX Spectrum +2A, con teclado español, incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s) y 64K de ROM (en dos IC,s) con el BASIC  (modo 48K y modo 128K) y el nuevo sistema operativo de disco +3DOS (aunque no tenía disquetera). Disponía de un modo texto, un modo gráfico con 8 colores (16 con modo brillo) y sonido mejorado a través de la TV. El reproductor de casete estaba situado en la carcasa superior, a la derecha del teclado. Su teclado era "qwerty" español. En modo 48K se tenía accedo directo a las instrucciones del BASIC por combinación de teclas.


Con excepción del conector para la disquetera externa, el resto de los conectores eran mismos que los del Spectrum +3: conector para impresora (IMPRESORA), conector DIN-6 (ALIMENTACION) para la fuente de alimentación (5V, 12V, -12V), puerto de expansión (E/S EXPANSION), puerto serie/MIDI (RS232/MIDI), conector (AUX) para teclado o pistola óptica (anterior del teclado numérico). conector DIN-8 (RGB/PERITEL) de vídeo en color RGB y  sonido, conector RF para la TV y conector jack (CINTA/SONIDO)  para entrada y salida de datos.


En el lateral izquierdo tenía dos conectores (específicos) para joystick (JOYSTICK 1 y 2) y un pulsador (REINIC) de reinicio (en el lateral tiene una aclaración sobre la limitación de uso de joystick: "Use solo Joystick Sinclair S/S1").


Para acceder al interior se extraían seis tornillos y se retiraba las carcasa superior, quedando a la vista la placa base (el reproductor de casete estaba sujeto a la carcasa superior).



La placa base es la revisión 2 (Z70833 ISSUE 2 de 1988).


El procesador Z80 (Z0840004PSC Z80 CPU) está centrado la placa. A su izquierda están los dos IC,s con la ROM (40094S y 40101S) de 32K cada uno. El generador de sonido (AY-3-8912) se encuentra a la izquierda de la ROM. Debajo del generador de sonido está el ASIC ("Gate Array") Amstrad 40077 que incluye la ULA. Abajo (a izquierda y derecha del ASIC) se encuentran los cuatro IC,s de RAM (MT4067-12) de 32K cada uno.


 La fuente de alimentación del ZX Spectrum+2A era similar (de menor tamaño) que la del ZX Spectrum +3. Proporcionaba +5V, +12V y -12V mediante un conector DIN-6.


ZX Spectrum +2B (revisión Z70833 ISSUE 4) (1990) (teclado español)
Adquirido en España. Nº de serie: GC 46876 S134B (made in China)

Cuarto y último ZX Spectrum fabricado Amstrad después de adquirir Sinclair Research en 1986. Previamente (de 1982 a 1985) Sinclair Research había comercializado los modelos ZX Spectrum de 16K, de 48K, Plus (48K) y Plus 128K. Por su parte Amstrad (la nueva propietaria de Sinclair), tenía a la venta (desde 1985), la serie de ordenadores CPC: el CPC 464 (64K de RAM y reproductor de casete), el CPC 664 (64K de RAM y disquetera) y el CPC 6128 (128K de RAM y disquetera). En 1986 fabricó su primer Sinclair, el ZX Spectrum Plus 2 (con reproductor de casete) y en 1987 el ZX Spectrum Plus 3 (con disquetera). En 1987 también se puso a la venta el ZX Spectrum +2A, diseñado inicialmente con la misma placa base del Plus 3 (Z70830), aunque en lugar de disquetera tenía un reproductor de casete (en la placa se suprimieron los IC que controlaban la disquetera y el conector de la disquetera interna). En 1988 se diseñó una nueva placa base (Z70833) en la que se había recortado el espacio correspondiente a los IC,s y a los dos conectores de disquetera (interna y externa). Las placas, la original (de 1987) y la de nuevo diseño (de 1988), tuvieron dos revisiones cada una: la ISSUE 1 y la ISSUE 2. El ZX Spectrum +2B se fabricó desde 1988 a 1990 con la  placa base revisada (Z70833) con ligeras modificaciones en sus componentes internos. Inicialmente con las revisiones 1 y 2 (ISSUE 1 e ISSUE 2) y posteriormente con una nueva revisión, la ISSUE 4 de 1990 (en este ordenador) coincidiendo en fechas con la serie Amstrad Plus (464 Plus, 6128 Plus y GX4000). En el ZX Spectrum +2B se mantuvieron las mismas características y conectores del Plus 2A, incluido el sistema operativo de la disquetera (+3DOS), los conectores de joystick no estándar y el puerto de expansión modificado no compatible con los modelos anteriores al ZX Spectrum +3. Externamente, los ZX Spectrum +2A y el +2B eran iguales.


El ZX Spectrum +2B (revisión Z70833 ISSUE 4), con teclado español, incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s) y 64K de ROM (en dos IC,s) con el BASIC  (modo 48K y modo 128K) y el nuevo sistema operativo de disco +3DOS (aunque no tenía disquetera). Disponía de un modo texto, un modo gráfico con 8 colores (16 con modo brillo) y sonido mejorado a través de la TV. El reproductor de casete estaba situado en la carcasa superior a la derecha del teclado. Su teclado era "qwerty" español. En modo 48K se tenía acceso directo a las instrucciones del BASIC por combinación de teclas.


Los conectores de la parte posterior eran mismos que los del ZX Spectrum +2A: conector para impresora (IMPRESORA), conector DIN-6 (ALIMENTACION) para la fuente de alimentación (5V, 12V, -12V), puerto de expansión (E/S EXPANSION), puerto serie/MIDI (RS232/MIDI), conector (AUX) para teclado o pistola óptica (anterior del teclado numérico), conector DIN-8 (RGB/PERITEL) de vídeo en color RGB y sonido, conector RF para la TV y conector jack (CINTA/SONIDO)  para entrada y salida de datos.


En el lateral izquierdo tenía dos conectores (específicos) para joystick (JOYSTICK 1 y 2) y un pulsador de reinicio (REINIC) (en el lateral tiene una aclaración sobre la limitación de uso de joystick: "Use solo Joystick Sinclair S/S1").


Para acceder al interior se extraían los tornillos de la carcasa inferior. El ordenador se habría como un libro. El reproductor de casete estaba sujeto a la carcasa superior, al lado del teclado.


La placa base es la revisión 4 (Z70833 Issue 4) de 1990. El procesador Z80 (Z0840004PSC Z80 CPU) está a la derecha de la placa. A su izquierda están los dos IC,s con la ROM (40094S y 40101S) de 32K cada uno. El generador de sonido (AY38912A/P) se encuentra a la izquierda de la ROM. Debajo del generador de sonido está el ASIC ("Gate Array") 40077 que incluye la ULA. Los cuatro IC,s de RAM (KM41464AP-12) de 32K cada uno, están situados en una línea inferior  (a izquierda y derecha del ASIC )


En la carcasa inferior se indicaba el modelo y el lugar de fabricación: "Sinclair 128K SPECTRUM + 2B Made in China"


Manual de usuario

Como manual de usuario del ZX Spectrum plus 2B, se puede utilizar el del Plus 2A. El conector de vídeo RGB y sonido era el mismo en los dos modelos.



Fuentes de alimentación

La fuente de alimentación del ZX Spectrum +2A/B era similar (y de menor tamaño) que la del ZX Spectrum +3. Proporcionaba los mismos voltajes de 5V, 12V y -12V




Accesorios para Amstrad Sinclair plus 2/3/2A/2B

Joystick Sinclair (SJS1) (para ZX Spectrum +2)
Adquirido en España. Nº de serie: S/N (made in Taiwan)

Controlador de juegos con conector DB9 (no compatible con el protocolo Atari), fabricado en Taiwan, de la empresa británica Amstrad-Sinclair, desarrollado específicamente para el ordenador Sinclair Spectrum +2 (1986) de la empresa. El ZX Spectrum +2 fue el primer ZX Spectrum fabricado por Amstrad, después de adquirir Sinclair Research en 1986 (Sinclair había comercializado los ZX Spectrum anteriores: 16K, 48K, Plus y Plus 128K desde 1982 a 1985). Amstrad (la nueva propietaria de Sinclair), tenía en ese momento a la venta la serie de ordenadores Amstrad CPC: el CPC 464 (con reproductor de casete), el CPC 664 (con disquetera) y el CPC 6128 (con disquetera). A imitación del CPC 464, el Sinclair ZX Spectrum +2 se diseñó con reproductor de casete y dos conectores de Joystick específicos (no cumplían la norma Atari y no eran compatibles con los anteriores joystick utilizados en los ZX Spectrum) y, por ese motivo, tuvo poco éxito. Los usuarios siguieron utilizando los joystick estándar conectados a los interfaces de joystick (el ordenador tenía el mismo puerto de expansión y seguían siendo compatibles). El ZX Spectrum +2 fue el único ordenador fabricado por Amstrad con el mismo puerto de expansión que los modelos anteriores. En los modelos siguientes (el +3, el +2A y y el +2B), el puerto de expansión se modificó y los accesorios diseñados para los modelos anteriores dejaron de ser compatibles.


El joystick Sinclair (SJS1) era un modelo de bajo coste, diseñado con un único pulsador de disparo (situado en la parte superior de la palanca) y con los micro interruptores internos integrados directamente en la placa base (la palanca hacía presión directamente sobre los interruptores).


De la parte posterior salía el cable con el conector DB9. Entre la palanca y el borde posterior tenía serigrafiado el nombre de la empresa (Sinclair), en ese momento, propiedad de Amstrad.


En la carcasa inferior (base) tenía grabado (en relieve) el nombre de la empresa (Sinclair), el modelo (SJS1) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base.


Los micro interruptores estaban integrados en la placa base.


Para seguir utilizando los joystick anteriores, la revista Microhobby publicó el artículo “Todos los joystick sirven para el Spectrum +2”. En el artículo se relacionaban las soluciones posibles en ese momento: adquirir el Joystick de Sinclair, cambiar el conector de un joystick estándar por uno Sinclair (solo el conector), fabricar un adaptador intermedio con las dos clases de conectores (estándar y Sinclair) y, por último, modificar la placa base del ordenador (uno de los Spectrum +2 ·gris" de la colección tiene esta modificación interna).


En el artículo se incluían esquemas y fotografías.



Sinclair Magnum Light Phaser (1987)
Adquirida en España. S/N.

Pistola óptica de la empresa británica Amstrad-Sinclair, desarrollado específicamente para los ordenadores Sinclair Spectrum +2, +3, +2A y +2B, de la empresa. El ZX Spectrum +2 fue el primer ZX Spectrum fabricado por Amstrad, después de adquirir Sinclair Research en 1986 (Sinclair había comercializado los ZX Spectrum anteriores: 16K, 48K, Plus y Plus 128K desde 1982 a 1985). Amstrad (la nueva propietaria de Sinclair), tenía en ese momento a la venta la serie de ordenadores Amstrad CPC: el CPC 464 (con reproductor de casete), el CPC 664 (con disquetera) y el CPC 6128 (con disquetera). A imitación del CPC 464, y CPC 6128, los  nuevos ZX Spectrum se diseñaron con forma similar, con los dos conectores de joystick y el sistema de carga integrado en la carcasa (los +2 con reproductor de casete y el +3 con disquetera). Se mantuvo el conector del teclado numérico del anterior Sinclair + 128K, reutilizado posteriormente (como conector auxiliar) para la pistola Magnum Light Phaser. La pistola se incluyó en algunos "packs" promocionales de los ordenadores (tuvo poca venta individual).


El cable del conector salía por la parte inferior (culata).


Utilizaba el conector del teclado numérico (SUBTECLADO) del Zx Spectrum +2, renombrado posteriormente a conector auxiliar (AUX)  en los ordenadores +3, +2A y +2B.



Se vendía formando parte de pack promocionales




Programas para ZX Spectrum

La colección de juegos y programas del Spectrum es la mayor de la colección y adquiridas en los años ochenta. Una relación completa se encuentra al final de la página. Una parte de las cintas, principalmente las que se incluían en revistas temáticas sobre el Spectrum, no tienen caja protectora de plástico.


Mención especial el juego "Lords of Midnight" en su caja y con su manual de instrucciones. De este juego y de su secuela (Doomdar`s Revenge, incluido en el pack "Best of Beyond) llegue a dibujar los mapas hasta en los mínimos detalles. Un gran juego. Actualmente está disponible para "tablet" en el que aparece, antes de empezar el juego, un recordatorio de su autor, fallecido en 2012. El recordatorio es el siguiente: "IN MEMORY OF MIKE SINGLETON 1951-2012"


La trilogía de Tolkien. La trilogía de Tolkien: The Hobbit, The Lord of the Rings y  Shadow of Mordor.


Y el juego basado en el Señor de los Anillos de Tolkien: "War in Middle Earth"
Documentación sobre el Spectrum

Se llegó a publicar mucha documentación del Spectrum además de los distintos manuales, libros de enseñanza revistas, etc.






Otros ordenadores Sinclair: QL y sus accesorios

Sinclair QL (1984)
Adquirido en Los Países Bajos. Nº de serie: D14-081826 (made in U.K)

El Sinclair QL (Quantum Leap) llegó a considerarse muy avanzado para su época, siendo el segundo ordenador personal que utilizó un procesador Motorola de 16 Bits (68008). Su memoria RAM era de 128K y su ROM de 48K incluía un sistema operativo multitarea (en un IC) y un BASIC avanzado (en otro IC). Se diseñó tanto para el mercado doméstico como para el empresarial. Se vendía en un "pack" con una suite ofimática de PSION (en cuatro "microdrives"): Quill (procesador de textos), Abacus (hoja de cálculo), Archive (base de datos) y Easel (gráficos empresariales). Combinando las cuatro aplicaciones anteriores podía realizar varias tareas a la vez (en este caso, necesita una ampliación de memoria). En España fue distribuido por Investrónica y vendido en El Corte Inglés. Cuando Amstrad adquirió Sinclair Research en 1986, cerró la línea de producción del QL. En años posteriores, terceras empresas continuaron creando productos que dieron nuevas posibilidades al ordenador (entre ellas Miracle System con sus ampliaciones de memoria y controladores de disquetera externa), lo que prolongó su vida útil durante algunos años más.


El Sinclair QL incorporaba un procesador Motorola 68008 de 16 Bits (MC68008P8), 128K de RAM (en 16 IC,s), 48K de ROM (en dos IC,s) con el sistema operativo (Sinclair QDOS) y el BASIC (SUPER BASIC). Disponía de un modo texto, dos modos gráficos con un máximo de ocho colores y sonido interno. Al inicio, se podía seleccionar entre "TV" o "monitor" como pantalla. Con la elección "monitor", el "Super BASIC" se ejecutaba con varias ventanas en la pantalla. Su teclado era "qwerty" con cinco teclas de función (F1 a F5) a la izquierda. A la derecha tenía dos lectores de "microdives"


En la parte posterior tenía (de izquierda a derecha): dos conectores (NET) para su propia red local "QLAN", un conector de alimentación (POWER) de tres pines (9V DC y 15,6V AC), un conector DIN-8 de vídeo en color (RGB), un conector RF para la TV (UHF), dos puertos serie RS232 (SER1/SER2), dos conectores específicos (CTL1/CTL2) para dos controladores (o joystick) y un puerto para cartuchos (ROM).


En la parte frontal (a la derecha) estaban situados los dos lectores de "microdrives" y en el lateral izquierdo un puerto de expansión (utilizado para diferentes periféricos).


El interruptor de encendido/apagado estaba situado en el lateral derecho y el puerto de expansión en el izquierdo. Terceras empresas fabricaron periféricos para este puerto, entre ellas "Miracle System" que fabricó tarjetas ("Card") que ampliaban la RAM, modificaban la ROM y controlaban una o varias disqueteras externas.


Para acceder al interior se extraían los tornillos de la carcasa inferior y se retiraba la carcasa superior (con el teclado). La placa base ocupaba la parte central y derecha de la carcasa inferior, tapada parcialmente por el difusor de calor y los lectores de los microdrives. A la izquierda tenía un espacio libre que ocupaba  (en su caso) la tarjeta de memoria añadida.
El procesador Motorola (MC68008P8) está situado a la izquierda. La ULA (CLA2310) está a la derecha del procesador. A la derecha de la ULA tiene dos líneas con 16 IC,s (7+9) de RAM (HM4864P-2) de 8K cada uno (dos IC, de la línea inferior están ocultos debajo de la cinta de unión con el teclado). Los dos IC,s de ROM (23256-1104 de 32K y 23128-1233 de 16K) están situado entre los IC,s de RAM  y los conectores posteriores. A la derecha de la RAM tiene una segunda ULA (NCR0371725) y abajo (a la derecha) un coprocesador (NEC 8435P8  8049H111).


Sinclair QL Software Pack: Quill/Abacus/Archive/Easel (PSION 1984)
Adquirido en Holanda (pack original con QL y manual)

El QL se vendía con la suite ofimática de PSION: Quill (procesador de textos), Abacus (hoja de cálculo), Archive (base de datos) y Easel (gráficos empresariales). Combinando las cuatro aplicaciones anteriores, era capaz de realizar varias tareas a la vez a costa de necesitar una ampliación de memoria.

Manual

El manual era una carpeta de anillas de tamaño DIN A4, con tapas duras.


Fuente de alimentación

La fuente de alimentación proporciona dos voltajes: 9V DC y 15,6V AC mediante un conector especifico de tres pines, siendo el pin central común para los dos voltajes. El transformador (reconvertido) con sólo 9V DC, se empleó en el primer ordenador  que fabricó Amstrad con la marca Sinclair: el ZX Spectrum + 2.



QL Trump Card 2 (ampliación de memoria/controladora de disquetera DD) (1987)
Adquirido en el Reino Unido. Nº de serie: v 09 72 164 68 01

Una de las ampliaciones de memoria (con controladora de disquetera) más conocidas del Sinclair QL fueron las tarjetas de Miracle Systems. "QL ACE Card" de 256K, la "QL Trump Card" de 256K, 512K y 768K y la "QL Trump Card 2" de 768K. Las tarjetas de memoria llevaron el total de RAM del QL hasta los 896K (fue su límite máximo hasta la salida al mercado de las posteriores “Gold Card” y Super Gold Card). La "QL Trump Card 2" de la colección tenía inicialmente 768K de RAM (en seis IC,s) lo que ampliaba la memoria del ordenador hasta los 896K (ahora tiene 256K en dos IC.s y amplia al RAM hasta 384K).


Actualmente, la QL Trump Card de la colección tiene 256K, en dos IC,s de 128K (inicialmente tenía 768K, en seis IC,s) y cuatro zócalos vacíos. Su placa base tiene además un IC de ROM ("etiquetado TC 1.28") con las herramientas del sistema "Toolkit II"), una controladora de disquetera (en otro IC) y otros dos IC,s con las etiquetas "1V4" y !2V4".


Se insertaba en el lateral izquierdo del Ordenador.


En la parte anterior tenía un conector para una o varias disqueteras externas (hasta cuatro unidades de 3,5” de DS/DD).
Para acceder a la placa base en su totalidad es necesario retirar la carcasa superior. Los dos IC,s de RAM (M514256A-80R) de 128K cada uno (y los cuatro zócalos vacíos) están situados en una línea superior de la placa base. En una línea inferior tiene el IC de control de la disquetera externa (VL1772-02PC) y el IC de ROM (etiquetado como TC 1.28). A la derecha tiene otros dos IC,s etiquetados como 1V4 y 2V4.




Ordenadores Cambridge Computer

Cambridge Computer Z88 (Portable Computer) (1987)
Adquirido en el Reino Unido. Nº de serie: 0059507 (made in Scotland)

El Z88 fue un ordenador portátil fabricado por la empresa Cambridge Computer, que había sido fundada por Clive Sinclair en 1986 después de haber vendido su anterior compañía (Sinclair Research, con los derechos del ZX Spectrum) a Amstrad. La nueva empresa sacó al mercado nuevos productos, entre ellos el ordenador portátil Cambridge Computer Z88 en 1987 (funcionaba con cuatro pilas). El Z88 contenía varios programas y utilidades preinstalados en la ROM, entre ellos  una aplicación ofimática (procesador de textos, base de datos y hoja de cálculo). Podía imprimir documentos o exportarlos a un PC mediante un puerto serie. Para un uso continuado y debido a la limitada duración de las pilas (20 horas), el ordenador se convertía un "portable" utilizando una fuente de alimentación externa. En la parte frontal tenía tres puertos para cartuchos, que se podían utilizar para ampliar la RAM (puertos 1, 2 y 3). El tercer puerto también se podía utilizar para grabar datos utilizando una EPROM.


El Z88 incorporaba un procesador Z80 de Zilog, 32K de RAM (en un IC), otros 128K de RAM en un cartucho externo (el Z88 podía utilizar cartuchos RAM de hasta 1MB en cada uno de los tres puertos) y 128K de ROM (en un IC). Disponía de una pantalla LCD monocromática con control de contraste y sonido interno (alarma). La ROM contenían el sistema operativo (OZ), un administrador de ficheros (Filer), una aplicación ofimática ("Pipedream" con un procesador de textos, una hoja de cálculo y una base de datos), un diario, un calendario, un reloj, una utilidad de conversión (ficheros Pipedream a WordStar y Lotus 1-2-3), un emulador de terminal, una utilidad para transferir ficheros a un PC por cable RS232 y un panel de configuración. Además, el ordenador podía  almacenar datos utilizando el puerto para cartuchos número 3 con una EPROM externa. Su teclado era "qwerty". No tenía interruptor de encendido/apagado (el apagado era automático después de unos minutos sin uso, aunque se podía forzar pulsando simultáneamente las dos teclas "SHIFT).


El menú con las utilidades y aplicaciones estaba disponible al arrancar el ordenador.


 La primera que que se utilizaba era necesario actualizar la fecha y la hora,

En la parte frontal tenía tres puertos de expansión para cartuchos (1, 2 y 3). Los cartuchos de RAM (hasta 1MB) podían utilizar los tres puertos. La ROM (EPROM) solo se podía utilizar en el puerto 3, el único que tenía la posibilidad de grabar de datos.


En el lateral derecho tenía un conector (DB-9) que se utilizaba como puerto serie (RS232) de impresora o de comunicaciones con un PC. En el lateral izquierdo estaba situado el conector de la fuente de alimentación externa (6,5V DC 0,5A) y el control de contraste de la pantalla. Entre en conector y el control de contraste tenía un pulsador de reinicio (pulsando dos veces).


En la parte posterior tenía el compartimento de las pilas (4 pilas de 1,5V AA). Para acceder al interior se extraían 11 tornillos (dos ocultos debajo del soporte abatible) y se levantaba el teclado (el teclado está sujeto por dos membranas a la placa base y la pantalla por una cinta plana).


El procesador Z80 de Zilog (Z84C0006PEC) está situado a la derecha. El IC de RAM (TC51832PL-85) de 32K, está centrado en la placa. El IC de ROM (NEC D23C1000) de 128K está a la izquierda de la RAM. El cartucho con 128K de RAM está insertado en el puerto número 1.

El ordenador puede funcionar con pilas (cuatro de 1,5V  AA) o un transformador externo.




Maletín de transporte

Pensado como una herramienta de trabajo portátil, el ordenador se vendía con un práctico maletín con un llamativo color rojo.




Amstrad Sinclair Professional Series

Sinclair PC200 (1988)
Adquirido en España. Nº de serie: 532-8929543 (fabricado en Corea)

El Sinclair PC200, fabricado por Amstrad, fue el último ordenador (16 Bits) que se comercializó con el nombre de  Sinclair. Incorporaba un procesador Intel 8086 (i8086), 512K de RAM (ampliable a 640K, (la ampliación era necesaria para cargar la mayoría de los juegos), 16K de ROM (el sistema operativo se cargaba desde disquete), 64K de VRAM, dos modos texto, tres modos gráficos con un máximo de 16 colores y sonido interno. Su teclado era "qwerty" completado con otro teclado numérico a la derecha. En la carcasa superior tenía  una trampilla que le permitía acceder a los conectores de la placa base. Amstrad también vendió una versión del ordenador con su propio nombre (Amstrad PC 20) de color blanco, que consideraba más "profesional" ya que no llevaba el conector RF para la TV, que si tenía (entre otros conectores) el Sinclair PC 200


En la parte posterior tenía (de izquierda a derecha): conector DIN-4 de salida de corriente continua para unidad externa de 5V y 12V DC (ALIMENTACION C.C), un conector para una disquetera externa de 5,25" (360K)  o de 3,5" (720K) (SEÑALES DE DISCO), un conector RF (CGA) para la TV (TV), un conector DB-9 (VIDEO) para monitor (color RGB, CGA/MDA), conector (DB-25) como puerto Centronics de impresora (IMPRESORA PARALELO) y el  puerto serie RS232 (INTERFAZ SERIE). A la derecha se encontraba el cable de alimentación (la fuente de alimentación era externa).

Los conectores del ratón (DB-9) y  y del joystick (analógico, de 15 pines) estaban situados en la parte frontal, debajo del teclado (a la derecha)
En el lateral derechao estaba situado la disquetera (3,5", DS, DD, 720K) y, a su derecha, una tapa que, una vez retirada, permitía colocar la tarjeta de vídeo VGA
La parte posterior de la carcasa superior tenía una  trampilla que se levantaba para acceder al interior, en donde estaban situados los conectores ISA para tarjetas de ampliación (discos duros, tarjetas gráficas). Centrado estaba situado un panel de configuración del ordenador y el zócalo del coprocesador matemático opcional (i8087).



Los (mini) interruptores del panel estaban numerados del 1 al 6. Tenían dos posiciones "ON y "OFF". En este ordenador están colocados de la siguiente forma: 1, 3, 4, 5 y 6 en "OFF" y 2 en "ON" El zócalo del coprocesador matemático estaba situado a la derecha del panel de interruptores.


La situación de los interruptores se elegía en función del conector y tipo de tarjeta de vídeo a emplear: El interruptor 2 y 3 (SW 2, 3) permitían seleccionar el origen de la tarjeta de vídeo que podía ser interna o externa (está elegida externa: "add-on") y con los interruptores 4 y 5 (SW 4, 5) se elegía el tipo de tarjeta (VGA, CGA, MDA). En este caso, la tarjeta elegida es de tipo "EGA or VGA"

Una vez configurados los micro interruptores, se colocaba la tarjeta  en su "slot".  La tarjeta que utiliza este ordenador en una VGA (RTVGA-V21-004)


Una vez colocada, se baja tapa de acceso a su posición inicial. La tarjeta sigue siendo visible por el lateral. La carcasa lateral no le proporciona sujeción adicional alguna.
En el lateral derecho estaba situado el control de volumen (VOLUMEN) del altavoz interno y el interruptor de encendido/apagado (POWER ON/OFF)

El ordenador necesita un disco de arranque con el MS-DOS. En el inicio del arranque solicita la fecha (no admite más allá del año 1999) aunque, no siendo necesaria para la carga del sistema operativo, se puede omitir pulsado "intro" dos veces. Se sustituye el disquete y se carga la aplicación (o juego) tecleando el nombre del archivo ejecutable.

La memoria RAM del ordenador es escasa (512K) y los disquetes que emplea son de 620K. Aún así permite cargar (y jugar) algunos de los juegos clásicos.


Tarjeta gráfica VGA
Adquirida en España.Nº de serie RTVGA-V21-004

Permite ampliar el ordenador a gráficos VGA. Para instalarla era necesario retirar una tapa lateral para dar salida al conector. Esta tarjeta, por su pequeño tamaño, permite cerrar la tapa superior de acceso a las ranuras de expansión.



Ratón del ordenador Sinclair PC200
Adquirido en España. Sin Nº de serie.

Adquirido con el ordenador, se caracteriza por su forma y por el color negro clásico de la marca.



Otros accesorios para Sinclair ZX Spectrum
Manuales
  1. Sinclair ZX81. BASIC Programming (1982)
  2. Sinclair SPECTRUM. BASIC Programming (1ª ed 1982)
  3. Sinclair SPECTRUM. BASIC Programming (1ª ed 1982)
  4. Sinclair ZX. Introduction (1) (First edition 1982)
  5. Sinclair ZX. Introduction (2) (First edition 1982)
  6. Sinclair ZX. Intoduction (primera edición 1982)
  7. Sinclair ZX Spectrum. Software catalogue (Sept. 1982)
  8. VIDEO BASIC Spectrum 16K/48K/PLUS
  9. Sinclair ZX Spectrum. Manual del ZX Spectrum PLUS
  10. Sinclair ZX Spectrum PLUS. User Guide
  11. ZX Spectrum + Guía de Funcionamiento
  12. ZX Spectrum + Teclado Español
  13. ZX Spectrum 128. Introduction
  14. ZX Spectrum +2. Manual del Usuario. (1ª ed 1986)
  15. Sinclair ZX Spectrum +2A. manual de usuario (1987).
  16. Sinclair ZX Spectrum +2A. manual de usuario (1987).
  17. ZX Microdrive (serie guía práctica, colección mb)
    18.
  18. The Rotronic Wafadrive. Use manual
  19. Opus discovery 1. Operating manual
  20. Spectrum Light Pen DK´Tronics

Sinclair QL

  1. QL User Guide
  2. Trump Card User Manual

ZX Spectrum
Cintas en caja original

  1. Andy Capp (Mirror Soft)Arcade Hall of Fame (U.S Gold)
  2. Arcade Hall of Fame (cinta 1)
  3. Arcade Hall of Fame (cinta 2)
  4. Arkanoid (Imagine)
  5. Arkanoid - Revenge of Doh (Imagine)
  6. Army Moves (Dinamic)
  7. Backgammon (Psion) (1)
  8. Backgammon (Psion) (2)
  9. Base de datos (investronica)
  10. Bat Man (Ocean )
  11. BMX 2 Simulator (Code Master)
  12. Breakthru (U.S Gold) (1)
  13. Breakthru (U.S Gold) (2)
  14. Bubbler (Ultimate)
  15. Catch 23 (Martech)
  16. Camelot Warriors (Dinamic)
  17. Cattell IQ Test (Victor Ser.)
  18. Chequered Flag (PSION) (1)
  19. Chequered Flag (PSION) (2)
  20. Chess (PSION) (1)
  21. Chess (PSION) (2)
  22. Colección éxitos de DINAMIC (cinta 1)
  23. Colección éxitos de DINAMIC (cinta 2)
  24. Computer Hits (Beau-Jolly) (cinta 1)
  25. Computer Hits (Beau-Jolly) (cinta 2)
  26. Cookie (Ultimate)
  27. Crazy Cars (Titus)
  28. Diseñador de Juegos 2 (Microbyte)
  29. Donkey Kong (Ocean)
  30. Dragon Ninja (Data East)
  31. Express Raiders (U.S Gold)
  32. Flight Simulation (Psion)
  33. Games Pack (Microparadise)
  34. Gauntlet (U.S Gold)
  35. Green Beret (Imagine)
  36. Horace Goes Skiing (PSION) (1)
  37. Horace Goes Skiing (PSION) (2)
  38. Horizontes (PSION)
  39. Horizons (PSION) (1)
  40. Horizons (PSION) (2)
  41. Hungry Horace
  42. Infiltrator  (U.S Gold)
  43. International Karate (Endurance)
  44. International Match Day
  45. International Rugby Simulator (Code Master)
  46. James Bond 007 (Domark)
  47. Jet Pac (Ultimate)
  48. La Diosa de Cozumel (edición 2015) (SAMUSOFT)
  49. Las cuatro en raya &Rescate del tesoro (Investronica) (1)
  50. Las cuatro en raya &Rescate del tesoro (Investronica) (2)
  51. Mario Bros (Ocean)
  52. M Coder (P.S.V)
  53. MOT en Opera (Opera) (cinta 1)
  54. MOT en Opera (Opera) (cinta 2)
  55. Night Raider (Gremlin)
  56. Ninja Kul (AUIC)
  57. Operation Thuntherbolt (Ocean)
  58. Out Run (U.S Gold) (cinta 1)
  59. Out Run (U.S Gold) (cinta 2)
  60. Phantomas 2 (Dinamic) (1)
  61. Phantomas 2 (Dinamic) (2)
  62. Predator (Proein)
  63. Pssst (Ultimate)
  64. Psycho Soldier (Imagine)
  65. Rambo 3 (Ocean)
  66. Reversi (Moi)
  67. Ricochet (Comunicat)
  68. Robocop 2 (Ocean)
  69. Rygar let´s Fight!!! (U.S Gold)
  70. Short Circuit (Ocean)
  71. Sistema Operativo PLUS D (MGT)
  72. Sistema Operativo Light Pen  (DK'Tronics)
  73. SDI (Activision)
  74. Soldier of Fortune (Firebird)
  75. Spitting Image (Domark)
  76. Stardust (Topo Soft)
  77. Supergráficos (Microbyte)
  78. Supert Teast (Daley Thompsons)
  79. Target Plus (Dinamic)
  80. Tasword Two (Tasman Software)
  81. Ten Pack (S.U.)
  82. The Advanced Oco Art Studio (Firebird)
  83. The Best of Beyond (Beyond) (cinta 1)
  84. The Best of Beyond (Beyond) (cinta 2)
  85. The Lords of Midnight (Beyond)
  86. The Thriller Pack (PAXMAN)
  87. The Tolkien Trilogy
  88. The Great Scape (Ocean)
  89. The Magnificent 7 (Activision)
  90. Ulises (Opera)
  91. War in the Middle earth (Melbourne)
  92. Winter Games (U.S Gold)
  93. Xevioux (U.S Gold)
  94. Zeus Assembler (Crystal Computing)
  95. ZX Spectrum + Guía para el empleo
  96. ZX Spectrum + Guía de funcionamiento (1)
  97. ZX Spectrum + Guía de funcionamiento (2)
Cintas si caja
  1. Altered Beast (Activisión)
  2. Aspar GP (Dinamic)
  3. Batman (Ocean)
  4. Green Beret (Imagine)
  5. Indiana Jones y la última cruzada (U.S Gold)
  6. Cazafantasmas 2 (Activision)
  7. Star Fighter (GTS)
  8. Made in Spain 5 estellas (ZIGURAT)
  9. The Hobbit (Melbourne House)
  10. Raiders (PSION)
  11. Superman (First Star Software)
  12. Nexus (Paxman)
  13. University. Cursi per Corrispondenza (University) (cinta 1)
  14. University. Cursi per Corrispondenza (University) (cinta 1)
  15. Follow Me Drills (prácticas) (cinta 1)
  16. Follow Me Drills (prácticas) (cinta 2)
  17. Follow Me Drills (prácticas) (cinta 3)
  18. Follow Me Drills (prácticas) (cinta 4)
  19. Alemán de cada día

Cintas de revistas con caja
  1. Crash Sep 89
  2. Crash Ooct 89
  3. Crash Nov 89
  4. Crash May 91
  5. Stars Spectrum 1
  6. Spectrum Video Basic 1
  7. Spectrum Video Basic 3
  8. Spectrum Video Basic 4
  9. Spectrum Video Basic 5
  10. Spectrum Video Basic 7
  11. Spectrum Video Basic 8
  12. Spectrum Video Basic 9
  13. Spectrum Video Basic 17
  14. Videosprectum nº 26 (concurso crucigramas)

Cintas de revistas sin caja
  1. Sinclair User 14
  2. Sinclair User 15
  3. Sinclair User 16
  4. Sinclair User 21
  5. Software Editores 10
  6. Software Editores 14
  7. Microhobby. Ball Blazer, Iconoclasss
  8. Microhobby. Camelot Warriors
  9. Microhobby. Coliseum, Dustin
  10. Microhobby. Chicago's 30, Fernandez Must Die
  11. Microhobby. Comecocos 3D
  12. Microhobby Dinamite Dan 2, Black Beard
  13. Microhobby. Galactic Games, Ping Pong
  14. Microhobby. Ghostbusters
  15. Microhobby. Gnoni, Microdraw
  16. Microhobby. Green Beret El Misterio del Nilo, Evopunt
  17. Microhobby. Henry's Hoard, Thanos
  18. Microhobby. Hooper
  19. Microhobby. Impact, Fox Fights
  20. Microhobby. La Abadía del Crimen, Terror of the Deep
  21. Microhobby. Mikie, Xenon, Swiv
  22. Microhobby. Nemesis, Humphey, Test Drive 2
  23. Microhobby. Ratas Del Desierto, Senku
  24. Microhobby. Rock'N Roller
  25. Microhobby. Sabre Wulf, Freddy Hardest
  26. Microhobby. Simulador profesional de Tenis, Puzzle
  27. Microhobby. Silver Gun
  28. Microhobby. Sir Fred, Plexar
  29. Microhobby. Star raiders2, Shaolin Road, Ncucm, Hundra
  30. Microhobby. Spherical. Bounder y Jackson City
  31. Microhobby. Spy Hunter, Parashock
  32. Microhobby. Street Sport Basketball, Yie ar Kung Fu 2
  33. Microhobby. Yucan, Dream Warriors
  34. Microhobby. Zhak
Disquetes Plus D 3,5"
  1. Sistema Operativo Plus D (MGT): 1
  2. Pack Office DTPack (PlusD): 3
  3. Otros discos Plus D con juegos y programas: 133

Sinclair QL
  1. Sinclair QL Software Pack: Quill/Abacus/Archive/Easel (PSION 1984)

9 comentarios:

Adan dijo...

Me gustaría saber los números de serie de los spectrum+ 48k, he comprado uno que pone 000 en amarillo. Un saludo.

29 de abril de 2020, 0:04
Jose Antonio Ortigueira Amor dijo...

Los Spectrum de la colección fabricado en el Reino Unido, suelen empezar por tres dígitos (números y letras) seguidos de un guión y seis números. Los fabricados en España tienen una numeración correlativa (sin guión). Los Spectrum + de INVES tienen un número de seis cifras. También hay Spectrum + actualizados de 16K y 48K a los que se les cambió la carcasa y el teclado que en lugar del número de serie tienen la palabra "upgraded".

30 de abril de 2020, 13:14
Josemi dijo...

Excelente colección, amigo, pero me queda una duda.

Por lo que pones, las placas base para Spectrum+ se empezaron a fabricar en el 83.

Sin embargo, corrígeme si me equivoco, el Spectrum+ se lanzo como en octubre del 84 (mi padre me compro un Spectrum+ ingles de importacion gris que habia en el Continente, alla por la navidad del 84)

27 de junio de 2020, 18:45
Jose Antonio Ortigueira Amor dijo...

Dar fechas con seguridad supongo que será difícil. Tampoco hay que seguir un criterio secuencial en la distribución de los Spectrum. De forma aproximada se puede decir que 1984 fue el año del Zx Spectrum plus, el 1985 del Spectrum Plus 128 y 1986 el del Spectrum Plus 2. la primera placa del Spectrum Plus (con cable y pulsador de reset, se fabricó a finales del 1983 aunque el ordenador saliera a la venta en 1984. Supongo que también se emplearían placas de versiones anteriores que estarían en stock a las que se le habría añadido el pulsador de reset. Los margenes de tiempo son muy cortos entre modelos, incluso el Spectrum Plus con teclado español se vendió en 1985 coincidiendo con el Spectrum 128 diseñado por Investronica.

De todas formas en las placa pone la fecha de fabricación y se puede comprobar el año al que corresponde.La revisión 4S es de 1983. Es la primera que lleva el cable de reset de fabrica (aunque haya revisiones anteriores a las que se le haya añadido posteriormente a la fabricación).

Yo solo pongo las fotos de mis ordenadores en el blog. Pondré una de la placa ISSUE 4S aunque en esta caso no sea mía, en la relación inicial de las placas base del Spectrum.
Un saludo.

27 de junio de 2020, 22:51
Josemi dijo...

Gracias, lo cierto es que un día perdí la noción cuando había comprado el Spectrum+, sobre todo por que fue a fin de un año y principio del siguiente. Después de pensarlo, fue al poco de salir el Spectrum+, y como eso según las fuentes fue por octubre del 84, pues llegue a la conclusión de que fue en navidades del 84, casi ya año 85. Pero claro, si veo q había placas de Spectrum+ del año 83, igual no fue así, y fue en la navidad del 83, pero es difícil, ya que el QL fue a fines del 83, aunque las primeras unidades llegaron a los clientes reales bien entrado el 84.

No seria extraño, por que ya ha pasado en otros ámbitos de la tecnología, que el almacén intermedio de Sinclair se gestionaría en modo pila o LIFO (last in, first out), es decir, que la gente que fabricaba las placas dejaba lo que fabricaba en el almacén donde había hueco, y la gente que ensamblaba los ordenadores cogiera las placas fabricadas mas cercanas a la puerta, es decir, las ultimas que se habían dejado, con lo cual placas antiguas podían quedar postergadas en el fondo del almacén.

Cuando se pusieron a modificar placas en el almacén (pongamos a mediados del 84), cogieron las que encontraron y algunas eran de años anteriores que no se habían montado en su día.

Vamos, es una hipótesis.

28 de junio de 2020, 16:40
Josemi dijo...

El tema de los meses es muchas veces difícil de sacar pero es importante, ya que en aquella época había constantes lanzamientos, y la tecnología cambiaba en meses. Se entro en un circulo virtuoso, donde la fabricación en masa provocaba abaratamientos que a su vez favorecían mas producción.

Un aparato con 16 kb podía ser competitivo en enero de 1983, pero para diciembre del 83 eran necesarios por lo menos 32, y para el 84 siguiente ya había muchos 128. Precisamente esa fue una de las grandes ventajas competitivas del Spectrum al inicio, ofrecía 48 kb por un precio similar al que cobraba la competencia por 16 o 32 kb.

Por desgracia Sinclair Research perdió la creatividad muy pronto, ya sabemos que erraron bastante el tiro con el QL y a partir de ahí se acabo, empezaron a sacar cosas bastante rutinarias, basando las ventas en un precio no muy elevado y en la compatibilidad con los juegos anteriores.

Por cierto, un amigo de la época compro uno de los primeros Spectrum 128 en navidades del 85 (de los españoles, con teclado este raro). Hubo toneladas de hype respecto a este aparato, pero en el fondo era decepcionante, teniendo en cuenta ademas q le costo el doble (60 000 o 80 000?) que mi Spectrum+ gris (27 000).

En fin, seguiré poniendo comentario-paridas en tu pagina, es muy interesante.

28 de junio de 2020, 17:31
Ben Grimm dijo...

Una pregunta...

Si los slots del PS200 son de los ISA 8 bits, ¿Cómo le has podido poner una tarjeta de 16 bits?

11 de agosto de 2022, 19:04
Jose Antonio Ortigueira Amor dijo...

No te puedo decir como se seleccionó la tarjeta. El PC200 lo recibí con la tarjeta ya instalada.

13 de agosto de 2022, 19:02
Josemi dijo...

En los últimos 80 el numero de sistemas con bus de 8 bits (8088 y 8086) era gigantesco, muy superior al de sistemas que equipaban el ISA de 16 bits, los "compatibles AT" con su 286, que eran muy caros.

Por ello los fabricantes sobre todo hacían tarjetas de 8 bits, ahí es donde estaba el grueso de las ventas por que ademas las tarjetas de 8 bits se podían usar en sistemas de 16 bits. Algunas tarjetas de 16 bits también se podían usar al contrario, con un jumper o algo similar se podían configurar para que actuaran como de 8 bits y llegar a una parte mayor del mercado.

5 de septiembre de 2022, 0:22

Publicar un comentario

Suscribirse a: Entradas (Atom)
