Consola Vtech V.smile (mod. 6122) (Rev. 706227-9) (2005)

Alta en la colección: Vtech V.smile (mod. 6122) (Rev. 706227-9) (2005). Consola de sobremesa fabricada en 2005 por la empresa Vtech (Video Technology International Limited), fundada en Hong Kong en 1976. En 1977 fabricó una consola tipo pong y sus primeras unidades de juegos electrónicos. En la década de 1980 fabricó la consola Creativision (1982), dos series de ordenadores de 8 bit (Vtech Laser en 1983 y 1984 y la Vtech Laser Computer Color en 1985) y ordenadores compatibles (IBM y Apple II). Posteriormente se especializó en telefonía inalámbrica y productos electrónicos destinados a un publico infantil, entre ellos las consolas portátiles (V.smile Pocket y V.smile Cyber Pocket), las consolas de sobremesa (V.smile, V.smile Motion y V.smile Pro), las tabletas (Storio y Storio 2), las consolas portátiles con teclado y pantalla desplegable (MobiGo) y los ordenadores infantiles. La serie V.smile (2004-2011) estaba diseñada para un público infantil (3 a 6 años). Utilizaba en todos sus modelos (con excepción del V.smile Pro) los mismos cartuchos (eran intercambiables). La V.smile, modelo 6122 (ref 53-36400-077-080) tuvo varias revisiones de la placa (entre ellas la 706227-8, la 706227-9 y la 706227-A). Le siguió el modelo 752 de mayor tamaño y con varias mejoras (con micrófono y controlador con tablero táctil) del que tuvo varias versiones (de Ref. 53-36600-046-080, 53-36600-050-080 y 53-36600-058-080). Esta V.smile (mod. 6122, Rev. 706227-9) se vendió en 2005 con varios cartuchos y un controlador (de posición intercambiable para zurdos) del mismo color.

Enlace a consolas Vtech

La consola V.smile (modelo 6122) incorporaba un IC "todo en uno" de Sunplus (SPG2xx). En la carcasa superior tenía dos compartimentos (con tapa) para los cartuchos y un pulsador de reinicio (REINICIAR).

El puerto para cartuchos estaba situado en la parte frontal. A la izquierda del puerto para cartuchos tenía dos conectores mini DIN-6 para los controladores (jugador 1 y jugador 2) y. a la derecha. un pulsador de encendido (ON) y un pulsador de apagado (OFF). En la parte frontal también tenía serigrafiado el nombre de la empresa (Vtech), el nombre de la consola (V.smile) y su cometido (APRENDIZAJE INTERACTIVO POR TV).

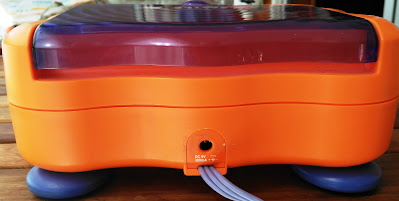

En la parte posterior tenía un conector para una fuente de alimentación externa (9V DC, 300 mA, centro positivo) y la salida del cable de vídeo (PAL) y sonido (estéreo).

La consola también podía funcionar con tres pilas de 1,5V LR14 (C)  que se alojaban en un compartimento interno al que se accedía por la carcasa inferior. En la carcasa inferior también tenía grabado el lugar de fabricación (MADE IN CHINA) y el modelo (6122). En la etiqueta se indicaba el sistema de TV (PAL) y el número de referencia del modelo (53-36400-077-080. Para acceder al interior se extraían nueve tornillos (uno en el compartimento de las pilas y cuatro debajo de los soportes de apoyo) y se retiraba la carcasa inferior, quedando a la vista la placa base (reverso).

No hay IC,s visibles en la placa, aunque en la web "hackmii" se indica que la serie de IC,s COB (Chip on Board) EPG2 de la empresa SunPlus, se utiliza en todas las consolas V.smile. El COB está situado en el anverso de la la placa (oculto a la vista). En la placa tiene serigrafiada la revisión (706227-9).

El IC COB (Chip on Board) SunPlus EPG2 está centrado en el anverso de la placa.

Los controladores de la consola eran del mismo color. En la parte superior tenían una palanca (joystick) y un teclado con cuatro teclas (de distinto color) y un pulsador de acción (OK). En la parte inferior tenían una palanca de bloqueo (permitía girar el teclado).
