Atari 800XL SECAM Rose (1984).

Actualización de información:  Atari 800XL SECAM Rose (1984). El Atari 800XL fue el ordenador de gama alta de la segunda serie fabricada por Atari, filial de la empresa norteamericana Warner Communicatios. En Europa, el Atari 800XL fue el sustituto natural del segundo ordenador de la empresa, el Atari 800. En USA sustituyó al Atari 1200 XL, el primer ordenador de la serie (sustituto a su vez del complejo Atari 800). Aunque de menor tamaño, su diseño estaba en línea con el 1200XL, con el mismo procesador y la misma memoria RAM (64K) pero a diferencia de ese ordenador, ya incluía el BASIC en la ROM (Atari BASIC versión B, en 1983 y la versión C, desde 1984). El Atari 800XL, fue el ordenador de 8 bits más vendido de la empresa. Popularizó el reproductor de casete y la disquetera externa (propios de Atari) como soporte de los juegos y sistema de almacenamiento de datos. El Atari 800XL SECAM ROSE era una versión mejorada que contaba con una placa base revisada en la que se había incorporado el nuevo chip Freddie, en sustitución de otros chips de menor tamaño (el Freddie aceleraba el acceso a la RAM y a los gráficos). No disponía de modulador RF (en lugar del conector RF tenía un selector de imagen color/monocromo) y su conector de vídeo SECAM era DIN-6 (en lugar del DIN-5 de la versión PAL). El Atari BASIC de la ROM también se había actualizado a la versión "C" (que llevarían los Atari XE). Externamente no se diferenciaba de los otros 800XL.



El Atari 800XL SECAM Rose incorporaba un procesador SALLY C014806-12 (MOS 6502C) con 64K de RAM (en 8 IC,s) y 24K de ROM (en dos IC,s: uno de 16K para el sistema operativo y uno de 8K para el BASIC, versión C). Disponía de  cinco modos texto, 16 modos gráficos con una paleta de 256 colores (16 por 16 tonalidades) y sonido mono. Además del procesador, contaba con los tres IC,s específicos: ANTIC, GTIA y POKEY, que gestionaban los gráficos, la imagen en la TV, el sonido y la entrada/salida de datos y con el nuevo procesador "Freddie" de gestión de memoria. Su teclado era "qwerty" con varias teclas especiales a la derecha: RESET. OPTION, SELECT, START y un diodo de encendido (POWER). El  puerto de cartuchos estaba situado en la carcasa superior, centrado y encima del teclado.


En la parte posterior (de izquierda a derecha) se encontraba el puerto (SIO) para periféricos (PERIPHERAL) entre ellos el reproductor de casete, un puerto de expansión (PARALLEL BUS) conocido como "PBI" ("Pararell Bus Interface"), un conector DIN-6 de vídeo SECAM y sonido (MONITOR), un selector de imagen en color o monocromo (SWITCH BOX, que corresponde a la carcasa NTSC), un conector DIN-7  (POWER IN DC) para la fuente de alimentación (5V DC) y el interruptor de encendido/apagado (POWER ON/OFF).


En el lateral derecho disponía de dos conectores DB-9 para los joystick (CONTROLLERS 1/2).


Se diferenciaba de la versión PAL por su conector DIN-6 de vídeo (no disponía de "luminancia" como la versión PAL con conector DIN-5, ni se le había incluido "crominancia" con en los últimos 800XLF). El conector solo contaba con un pin (5) de masa, un pin (4) de vídeo SECAM, un pin (3) de sonido y uno más (1) con 12 voltios para acceder al euroconector. En lugar del conector a la TV tenía un selector de color/monocromo al que se accedía a través de la perforación reservada para el conector RF (TV) de la versión PAL o "SWITCH BOX" en la versión NTSC.

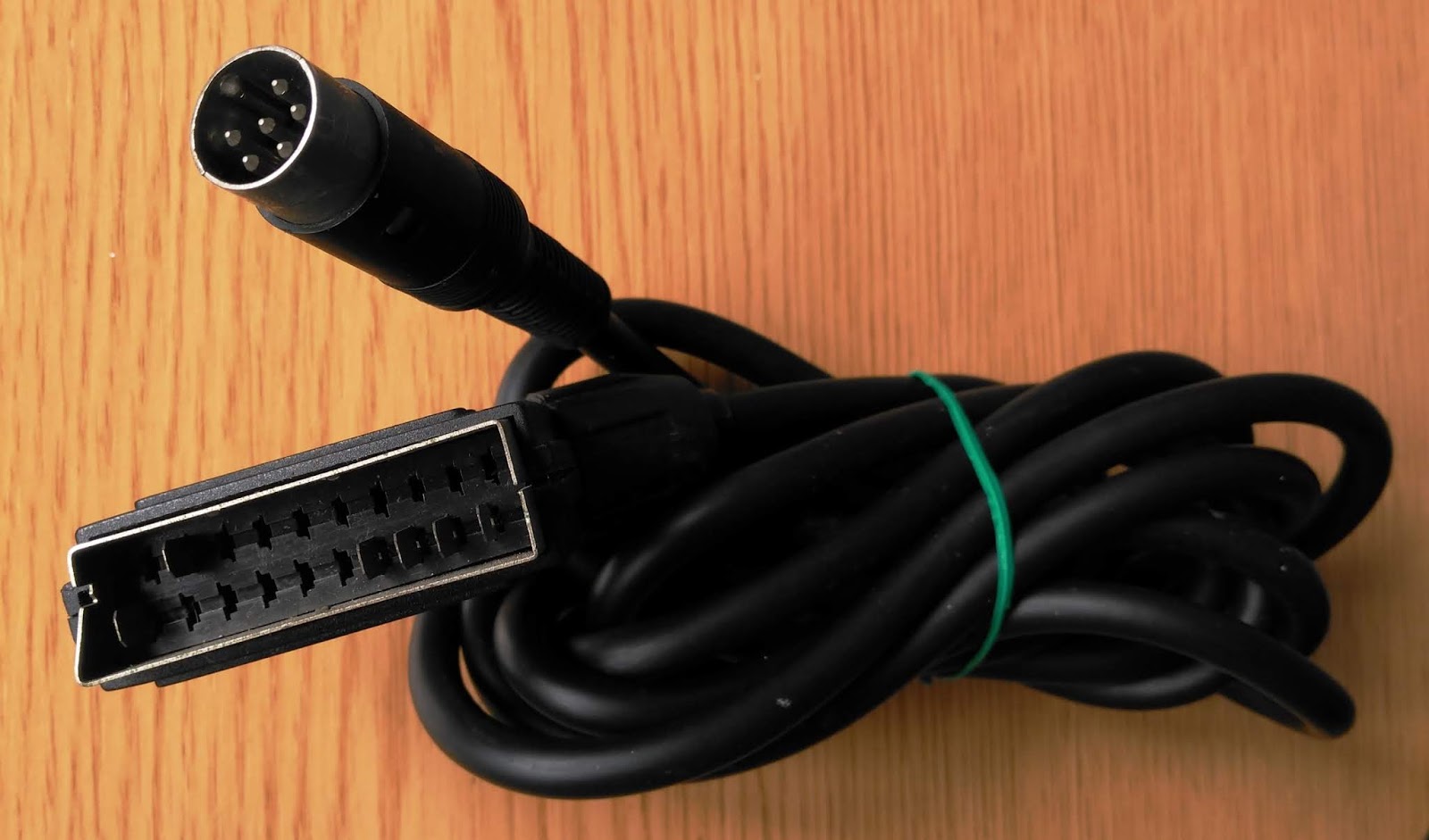

La distribución de los distintos pines del conector de vídeo se comprobó de forma manual (con un medidor) en el cable "PERITEL" original del ordenador. El euroconector dispone de dos pines de sonido (derecho e izquierdo) unidos al mismo pin (3) del conector DIN.


La placa base está protegida con una placa metálica de protección electromagnética.


Para comprobar la versión del ordenador no hace falta retirar la placa metálica de protección electromagnética. Es visible en la esquina superior derecha. En el reverso de la placa también se hace referencia a la versión  SECAM.


La placa base tiene seis IC,s de mayor tamaño, cuatro de ellos en una línea inferior (de izquierda a derecha): Una nueva versión (1984) del IC de gestión de memoria Freddie (C061922), la versión PAL del controlador de pantalla ANTIC (C021698-01), el procesador SALLY 6502C (C014806-12) y el interface de periféricos PIA (C014795-12). La versión PAL del IC de gráficos GTIA versión SECAM (C020120-01) está encima del ANTIC. Encima del PIA están alineados: el controlador de sonido y teclado POKEY (C012294-19), la ROM de 16K (C061598B-29) con el sistema operativo y la ROM de 8K con el Atari Basic, versión C (C024947A-29). Los ocho IC,s con la RAM (MT4264-15), con 8K cada uno, están alineados en el lateral izquierdo. En la esquina superior derecha está indicado la versión (SECAM ROSE).



La pantalla en color se selecciona moviendo el selector color/monocromo  a la derecha y la monocromática desplazándolo a la izquierda:



Ordenadores Atari (Warner Communications)

Atari, perteneciente a  Warner Communications Inc desde 1976, fabricó consolas de gran éxito. También compitió en el campo de los ordenadores de 8 Bits, ofreciendo modelos con buenas prestaciones para la época. Empleó en la fabricación el procesador MOS  6502. Los ordenadores fueron:
  • Atari 400 (1979), con 8 o 16K de RAM
  • Atari 800 (1979), con 16 o 48K de RAM
  • Atari 1200XL (1982), con placa rediseñada y 64K de RAM (USA, NTSC).
  • Atari 600XL (1983), con 16K de RAM
  • Atari 800XL (1983), con 64K de RAM. En Europa también se vendió una versión PAL mejorada (800XLF) con el nuevo chip "Freddie" (empleado en la serie "XE"). En Francia se vendió con chip "Freddie" y vídeo SECAM (SECAM Rose) con conector DIN-6 (en lugar del conector DIN-5 de la versión PAL).
Por problemas financieros, la empresa Warner, propietaria de Atari vendió (en 1984) la compañía que pasó a llamarse Atari Corporation. Poco tiempo después, en 1985, salió al mercado la serie XE: Atari 65XE, Atari 130XE, Atari 800XE y Atari XEGS.
    En 1986 empezó la fabricación de la serie ST (16 Bits).


    Los Chips de los ordenadores de Atari

    Internamente lo ordenadores de Atari tenían los componentes básicos de todo ordenador de 8 Bits. un procesador (MOS 6502B en los primeros y 6502C "Sally" en las series XL y XE), memoria RAM, memoria ROM (con el BASIC a partir del modelo 600XL) y un controlador de periféricos (PIA). Además disponían de tres procesadores con un propósito específico: ANTIC de gestión de imágenes, GTIA que convertía la información digital de ANTIC en señales de TV  y POKEY para el control de entrada y salida de datos (I/O) como el teclado y sonido. Las gestiones llevadas a cabo por estos tres coprocesadores permitía al procesador principal dedicarse principalmente a tareas de cálculo.

    Los Atari XE contaron con un nuevo procesador llamado "Freddie" cuyo cometido era gestionar la memoria del ordenador (multiplexador de direcciones de RAM que aceleraba el acceso a la RAM y a los gráficos). Sustituyó a varios chips de menor tamaño y fue implementado en los últimos Atari 800XL con una nueva versión del BASIC y una revisión (obligada) de la placa base (C 9-84. CA025926-001 REV-). El SALLY, era un procesador estándar 6502 con una entrada "HALT" (para detener el procesador)
