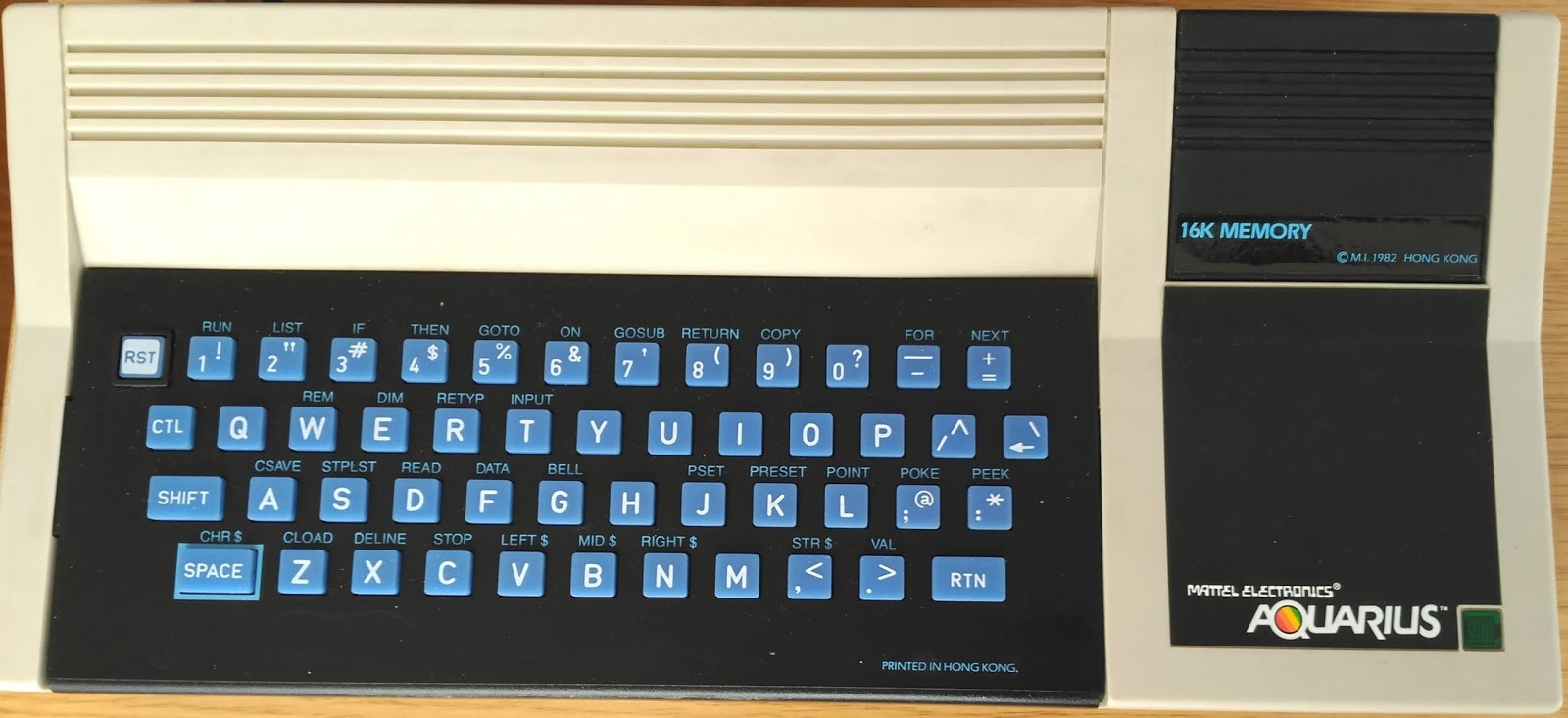

- Mattel Aquarius (1983)
- Tatung Einstein (modelo TCO1) (1984)
Ordenadores Bit Corporation
La empresa Bit Corporatión (Taiwan 1982-1992) fabricó consolas compatibles con la Atari 2600 (1978-1986), la Sega SG-1000 (1983-1985), la Nintendo FAMICON (1983-1990), la Nintendo NES (1985-1990), al mismo tiempo que desarrollaba juegos compatibles para las consolas (principalmente para la de Atari y las de Nintendo). También fabricó ordenadores compatibles con los cartuchos de terceras consolas: el Bit 60 (1983), compatible Atari 2600 y, este ordenador, el Bit 90 (1984), que podía utilizar los cartuchos de la consola Colecovisión y, con un adaptador, los de la consola 2600 de Atari).
En 1990 fabricó una consola portátil con pantalla LCD, con el nombre de Gamate (Super Boy). La consola entró en competencia directa con la Game Boy de Nintendo. Después del cierre de Bit Corporation en 1992, la comercializó la empresa UMC (fabricante del procesador de la consola), durante dos años más (la producción finalizó en 1994).
Adquirido en España. Nº de serie: HCP 301829 (made in Taiwan)
Ordenador fabricado por la empresa Bit Corporation (Taiwán 1982-1992). Durante los diez años en los que estuvo en producción, la empresa Bit Corporation se dedicó a fabricar consolas compartibles Atari 2600 (1978-1986), Sega SG-1000 (1983-1985), Nintendo FAMICON (1983-1990), Nintendo NES (1985-1990), al mismo tiempo que desarrollaba nuevos juegos. También fabricó ordenadores compatibles con dos consolas: el ordenador Bit 60 (1983), que utilizaba los cartuchos de la consola Atari 2600 y, este ordenador, el Bit 90 (1983), que podía utilizar los cartuchos de la consola Colecovisión (1982-1985) y, con un adaptador, los de la consola 2600 de Atari. En 1990 fabricó una consola portátil (con pantalla LCD) con el nombre de Gamate (Super Boy). El Bit 90 se vendía en una caja con el manual, en dos versiones, diferenciadas por el color: una de color blanco y otra con la carcasa plateada (este ordenador). Su teclado, fabricado de "goma" era multifunción (se accedía a las instrucciones del BASIC por combinación de teclas). Tenía una memoria RAM de 18K y, además, 16K de memoria de vídeo (VRAM) al servicio del procesador gráfico (el total de RAM era de 34K). En la carcasa superior, entre el teclado y la parte posterior tenía (en relieve) el nombre (BIT 90 COMPUTER).
El ordenador Bit 90 (Bit Corporation) incorporaba un procesador Z80 A de Zilog (Z8400A PS Z80A CPU), 18K de RAM (16K de DRAM en cuatro IC,s y 2K de SRAM en un IC), 16K de VRAM (en ocho IC,s) y 24 K de ROM (en tres IC,s). Disponía de un modo texto, dos modos gráficos (baja y alta resolución) con 16 colores, una paleta de 256 caracteres programables y sonido en la TV. Su teclado era "qwerty" con teclas multifunción con acceso directo a las instrucciones del BASIC por combinación de teclas. A la derecha del teclado tenía una tecla de reinicio (RST) la tecla de borrado (DEL) y la insertar (INS) y cuatro teclas de dirección (△ ▽ ◁ ▷) Su memoria RAM se podía ampliar hasta 64K empleando un cartucho externo (de adquisición opcional).
En el lateral derecho tenía dos conectores para joystick.
En la parte posterior tenía un interruptor de encendido/apagado, un conector DIN-5 para la fuente de alimentación externa (+5V, +12V y -5V), un conector DB9 multipropósito (reproductor de casete, señal de vídeo compuesto y señal sonido), un conector RF para la TV, una perforación (sin uso) y un conector para cartuchos de juegos (Colecovisión). En el manual se especificaban las señales de los pines del conector DB9 (numerados de izquierda a derecha y de arriba hacia abajo): en la línea superior, los pines 3 y 5 correspondían al reproductor de casete y, en la línea inferior, el pin 6 a la señal de video compuesto (PAL en este caso) y el pin 8 a la de sonido). Los pines 2, 4, 7 y 9 eran la masa (tierra).
En la etiqueta de la carcasa inferior se indicaba el nombre de la empresa (BIT CORPORATION), el modelo (BIT 90 HOME COMPUTER), el número de serie (HCP 301829) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían siete tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa.
En la placa base (BIT90C-PAL 90003) el procesador Z80 A de Zilog (Z8400A PS Z80A CPU) está situado a la izquierda del modulador (es el IC de mayor tamaño de la placa). El IC de SRAM (NEC D4016C-2) de 2K está centrado en el lateral izquierdo y los cuatro IC,s de DRAM (TMS4416-15NL) están alineados verticalmente en la segunda hilera de la izquierda (abajo). El procesador gráfico (TMS9929A NL) esta situado entre el modulador y el borde inferior (es el segundo IC de mayor tamaño de la placa). Los ocho IC,s de VRAM (AM9016FPC), de 2K cada uno, están alineados horizontalmente entre el procesador gráfico y el borde inferior. Los tres IC,s de ROM (D32351E BIT-99C1, D32521E MONITOR2 y D32522E MONITOR 3), de 8K cada uno, está alineados verticalmente en el lateral izquierdo (entre el IC de SRAM y el borde superior). El generado de sonido (SN76489AN) está a la derecha del procesador gráfico.
En el folleto de la empresa se indicaba la cantidad de memoria RAM (18K), la memoria ROM (24K) y la compatibilidad con los cartuchos de la consola "COLECO VISION" y de la "Atari VCS" (Atari 2600) con un adaptador (el total de memoria RAM de este Bit 90 es de 34K (18K de RAM más 16K de VRAM)
En la pantalla de inicio (tardaba unos segundos, mientras cargaba los programas internos) indicaba la memoria disponible (32760 BYTES FREE). La prueba se hizo con un cable RF (VHF). El conector DB9 proporciona salida de vídeo compuesto en el pin 6 y de sonido en el pin 8 (los números de los pines están grabados en la parte interna del conector)
La carga de los juegos en cartucho de la consola Colecovisión de la colección era instantánea.
La fuente de alimentación proporcionaba: 5V 900 mA, 12V 300 mA y -5V 100 mA.
Ordenadores Video Technology Ltd (VTech Laser)
Video Technology Ltd (Hong Kong) fabricó la serie de ordenadores VTech Laser (100, 200 y 300) entre 1983 y 1984, con el objetivo de competir con los ordenadores Sinclair (ZX81 y ZX Spectrum). Los modelos fueron tres:
- Modelo 100 monocromo, con dos versiones:
- Laser 100 personal computer, con 2K de RAM y
- Laser 110 personal computer, con 4K de RAM
- Modelo 200 en color, con dos versiones:
- Laser 200 colour computer, con 4K de RAM y
- Laser 210 color computer, con 8K de RAM
- Modelo 300, con una sola versión en color:
- Laser 310 color computer, con 16K de RAM y teclado mecánico.
Posteriormente la empresa "Video Technology Ltd" sacó al mercado una segunda serie con mejores prestaciones: Los VTech Laser Computer Color serie 350/500/700 (1985).
En las versiones 100/110, la salida a la TV era monocromo. A partir de la versión 200 el ordenador ya dispuso de salida RF en color. La diferencia fundamental del Laser 310 con sus antecesores era el teclado que pasó a ser mecánico. La serie era compatible (en parte) con el TRS-80, Modelo I.
El modelo VTech Laser 200 se distribuyó en Europa en versiones PAL y SECAM (Francia). Además se vendió con los siguientes nombres:
- TX8000 en el Reino Unido
- VZ200 en los Estados Unidos (NTSC) y también en Alemania (PAL)
- Dick Smith VZ-200 en Australia y Nueva Zelanda (solo versión con 8K de RAM)
- Salora Fellow en los países escandinavos.
El VTech Laser 310 se vendió en Australia y Nueva Zelanda como Dick Smith VZ300
VTech Laser 110 (1983)
Adquirido en Italia. Nº de serie: V 035675 (made in Hong Kong)
El VTech Laser 2000 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 4K de RAM (2K eran de VRAM) y 16K de ROM (con BASIC Microsoft). Disponía de un modo texto, un modo gráfico (monocromo) y sonido interno (beeper). Su teclado era "qwerty" con teclas multifunción por combinación de teclas. A la derecha del teclado tenía un diodo de encendido (POWER).
En el lateral derecho se encontraba un interruptor de encendido/apagado
Adquirido en Italia. Nº de serie: V 035675 (made in Hong Kong)
Ordenador fabricado por Video Technology Ltd (Hong Kong) en 1983. Formó parte de una serie de cinco ordenadores de VTech (Laser 100, 110, 200, 210 y 310) que entraron en competencia directa con los ordenadores de Sinclair (ZX81 y ZX Spectrum). Los modelos tenían el mismo el procesador Z80 A (o compatible NEC) y la misma ROM (16K con el BASIC Microsoft). Se diferenciaban por la cantidad de memoria RAM (2, 4, 8 y 16K), por la imagen en pantalla (monocromática los dos primeros VTech Laser 100 y 110 y color los tres restantes y por la calidad del teclado (en el VTech Laser 310 era de mayor calidad). El VTech Laser 110 (1983), con 4K de RAM y la imagen en blanco y negro superaba al ZX 81 de Sinclair, pero estaba en desventaja frente al ZX Spectrun que le superaba en memoria RAM (16 o 48K) y tenía imagen RF en color. Debido a la escasa memoria RAM (4K) la empresa recomendaba comprar las ampliaciones de memoria (hasta 64K). Sin embargo y debido su alto costo se vendieron pocas unidades.
El VTech Laser 2000 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 4K de RAM (2K eran de VRAM) y 16K de ROM (con BASIC Microsoft). Disponía de un modo texto, un modo gráfico (monocromo) y sonido interno (beeper). Su teclado era "qwerty" con teclas multifunción por combinación de teclas. A la derecha del teclado tenía un diodo de encendido (POWER).
En la parte posterior (de izquierda a derecha) tenía: un conector para la fuente de alimentación (9V DC, centro positivo), un conector jack estéreo para el reproductor de casete (TAPE), un conector RCA con salida de vídeo compuesto PAL (MONITOR), un puerto de expansión (MEMORY EXPANSION) específico para la memoria externa (de 16 o 64K), un segundo puerto de expansión para periféricos (PERIPHERAL) y un conector RF para la TV. Los puertos de expansión (memoria y periféricos) estaban protegidos por una pletina metálica, sujeta con dos tornillos.
En el lateral derecho se encontraba un interruptor de encendido/apagado
En la carcasa inferior tenía un selector de canales (CH3-CH4). Al retirar la carcasa superior con el teclado se accedía a la placa base (cubierta en su mayor parte por una chapa metálica de protección electromagnética). El generador de vídeo (IC MC6847P) y siete pequeños IC,s estaban situados en la parte visible a la derecha (en el modulador hay una pegatina de color rosa en la que se indica la memoria RAM de 4K del ordenador)
Los datos técnicos del VTech Laser 200, como el procesador (Z80 A o compatible) y la memoria ROM de 16K (con "Microsoft Basic") están incluidos en el folleto explicativo de la empresa. Estos datos, con algunas diferencias en el color (monocromo en el 100 y en este modelo) y en la memoria RAM (4K en este caso), serían aplicables a toda la serie.
El procesador y los IC,s de RAM y ROM, están debajo de la placa metálica, entre ellos uno de los dos IC,s de RAM de 2K (HM6116P-4) y el procesador de NEC (D780C-1) compatible Z80 A. El segundo IC de RAM y la ROM de 16K están ocultos debajo de la placa.
Manuales
Aunque el ordenador se ha comprado en Italia, los dos manuales que lo acompañan
están escritos en alemán. El primero de ellos, el manual de programación en
BASIC (programierhandbuch), comienza con una sencilla explicación de
funcionamiento del ordenador y de como utilizar la combinación de teclas que
permite que las teclas tengan hasta cuatro funciones cada una. Seguidamente se
adentra en el BASIC, con numerosos ejemplos, se detiene en explicar como se
conecta el reproductor de casete y la impresora y entra en más detalle en el
manejo de los gráficos y el sonido. El segundo libro está dedicado a programas
(21) de ejemplo para que el usuario los pueda teclear y los efectos que se
producen en la pantalla.
Fuente de alimentación.
Diferente a las que tienen los siguientes de la serie, proporciona 9V DC con 0,8A. (centro positivo)
Laser Data Cassette Recorder DR-10
Adquirido en Italia. Nº de serie:
C023113 (made in Hong Kong)
Robusto y de mayor tamaño que los siguientes reproductores de la serie. La fuente de alimentación original proporcionaba 9V DC con 0,3A (centro positivo). El motor interno que hace funcionar el reproductor es de 6V DC, lo que nos indica que también se podría utilizar el transformador que los siguientes reproductores de la serie (DR-15 y DR-30) con 6V DC, 0,2A (centro positivo). Se ha hecho una prueba de funcionamiento con uno de ellos y el reproductor se pone en marcha al pulsar "play" y tiene ponencia suficiente para hacer que el rebobinado (rew) y el avance rápido (FF) giren a mayor velocidad.
VTech Laser 200 (1983) (SECAM)
Adquirido en Francia. Nº de serie:
V060847 (fabriqué a Hong Kong)
Ordenador fabricado por Video Technology Ltd (Hong Kong) en 1983. Formó parte de una serie de cinco ordenadores de VTech (Laser 100, 110, 200, 210 y 310) que entraron en competencia directa con los ordenadores de Sinclair (ZX81 y ZX Spectrum). Los modelos tenían el mismo el procesador Z80 A (o compatible NEC) y la misma ROM (16K con el BASIC Microsoft). Se diferenciaban por la cantidad de memoria RAM (2, 4, 8 y 16K), por la imagen en pantalla (monocromática los dos primeros VTech Laser 100 y 110 y color los tres restantes y por la calidad del teclado (en el VTech Laser 310 era de mayor calidad). El VTech Laser 200 tenía similares prestaciones que el VTech Laser 110 (4K de RAM) pero con señal de vídeo en color, aunque su memoria RAM seguía siendo insuficiente para competir con los ZX Spectrum ( la empresa recomendaba adquirir un módulo de ampliación de memoria de 16 o 64K). Se ha recibido el ordenador con su caja, manuales, un cable adaptador para la salida de sonido de mini jack a DIN y la fuente de alimentación (este ordenador se vendió en Francia con modulación SECAM).
El VTech Laser 2000 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 4K de RAM (2K eran de VRAM) y 16K de ROM (con Basic Microsoft): disponía de un modo texto, dos modos gráficos con un máximo de nueve colores y sonido
mono interno. Su teclado era "qwerty" con teclas multifunción, repetición de teclas y sonido (beep) de error. A la derecha del teclado tenía un diodo de encendido (POWER).
En la parte posterior (de izquierda a derecha) tenía: un conector para la fuente de alimentación (9V DC, centro positivo), un conector jack estéreo para el reproductor de casete (TAPE), un conector RCA con salida de vídeo compuesto SECAM (MONITOR), un puerto de expansión (MEMORY EXPANSION) específico para la memoria externa (de 16 o 64K), un segundo puerto de expansión para periféricos (PERIPHERAL) y un conector RF para la TV con modulación SECAM. Los puertos de expansión (memoria y periféricos) estaban protegidos por una pletina metálica, sujeta con dos tornillos.
El interruptor de encendido/apagado estaba en el lateral derecho.
El selector de canales de la carcasa inferior estaba tapado (anulado) por una pegatina que indica "SECAM 4K" (en una TV multisistema la imagen de la señal RF es en color y la vídeo compuesto en monocromo). Al retirar la carcasa superior con el teclado se accedía a la placa base (cubierta en su mayor parte por una chapa metálica de protección electromagnética). El generador de vídeo y otros siete IC,s de menor tamaño (medio ocultos por una pequeña placa añadida) y el modulador de RF estaban situados en la parte visible a la derecha (en el modulador hay otra pegatina de color verde indicando la memoria RAM de 4K).
Los datos técnicos del VTech Laser
200, como el procesador Z80 A (compatible NEC en este caso) y la memoria ROM de 16K (con "Microsoft Basic") están incluidos en el folleto explicativo de la empresa. Estos datos, con algunas diferencias en el color (la serie 100 era monocromática) y la cantidad de memoria RAM (4K en este caso), serían aplicables a toda la serie.
El procesador y los IC,s de RAM y ROM, están debajo de la placa metálica, entre ellos uno de los dos IC,s de RAM de 2K (HM6116P-4) y el procesador de NEC (D780C-1) compatible Z80 A. El segundo IC de RAM y la ROM de 16K están ocultos debajo de la placa.
Manuales
Los manuales son: "Manuel d'utilisation" (manual de usuario), "Exercices en BASIC" (Programas en BASIC) y "BASIC, Reference Manual" (en inglés).
VTech VZ200 (1983) (versión 4K)
Adquirido en Alemania. Nº de serie: V 051080 (made in Hong Kong)
Versión del ordenador VTech Laser 200, distribuido en Alemania con el nombre de VTech VZ200 (una versión NTSC también se distribuyó en los Estados Unidos). Fabricado por Video Technology Ltd (Hong Kong) en 1983. Formó parte de una serie de cinco ordenadores de VTech (Laser 100, 110, 200, 210 y 310) que entraron en competencia directa con los ordenadores de Sinclair (ZX81 y ZX Spectrum). Los modelos tenían el mismo el procesador Z80 A (o compatible NEC) y la misma ROM (16K con el BASIC Microsoft). Se diferenciaban por la cantidad de memoria RAM (2, 4, 8 y 16K), por la imagen en pantalla (monocromática los dos primeros VTech Laser 100 y 110 y color los tres restantes y por la calidad del teclado (en el VTech Laser 310 era de mayor calidad). El VTech VZ200 tenía las mismas prestaciones que el VTech Laser 200 (4K de RAM) y señal de vídeo en color, Su memoria RAM seguía siendo insuficiente para competir con el ZX Spectrum (la empresa recomendaba adquirir un módulo de memoria de 16 o 64K). En Australia y Nueva Zelanda lo distribuyó Dick Smith Electronics como "Dick Smith VZ-200" (con 8K de RAM). Se recibió en una caja de madera con la inscripción en alemán "Saludos desde Ravensburg" con losmanuales, fuente de alimentación y cable RF a la TV, el cable del reproductor de casete y una cinta de demostración.
El VTech VZ200 incorporaba un procesador Z80 A, 4K de RAM (2K eran de VRAM) y 16K de ROM (con Basic Microsoft). Disponía de un modo texto, dos modos gráficos con un máximo de nueve colores y sonido mono interno. Su teclado era "qwerty" con teclas multifunción, repetición de teclas y sonido (beep) de error. A la derecha del teclado tenía un diodo de encendido (POWER).
En la parte posterior (de izquierda a derecha) tenía: un conector para la fuente de alimentación (9V DC, centro positivo), un conector jack estéreo para el reproductor de casete (TAPE), un conector RCA con salida de vídeo compuesto PAL (MONITOR), un puerto de expansión (MEMORY EXPANSION) específico para la memoria externa de 16K o 64K, un segundo puerto de expansión para periféricos (PERIPHERAL) y un conector RF para la TV. Los puertos de expansión (memoria y periféricos) estaban protegidos por una pletina metálica, sujeta con dos tornillos.
En el lateral derecho se encontraba el interruptor de encendido/apagado.
En la carcasa inferior tenía un selector de canales (3/4). En la pegatina de color rojo (debajo del número de serie) se indicaba la memoria RAM (4K). Al retirar la carcasa superior con el teclado se accedía a la placa base (cubierta en su mayor parte por una chapa metálica de protección electromagnética). El generador de vídeo, otros IC,s de menor tamaño (medio ocultos por una pequeña placa añadida) y el modulador de RF estaban situados en la parte visible, a la derecha (en el modulador hay otra pegatina de color rojo indicando la memoria RAM de 4K).
Los datos técnicos del VTech Laser 200, como el procesador Z80 A (o compatible NEC) y la memoria ROM de 16K (con "Microsoft Basic") están incluidos en el folleto explicativo de la empresa. Estos datos, con algunas diferencias en el color (la serie 100 es monocromática) y la cantidad de memoria RAM (4K en este caso), serían aplicables a toda la serie.
El procesador y los IC,s de RAM y ROM, están ocultos debajo de la placa metálica. El procesador SGS Z80 A es visible por un lateral.
Manuales
Los manuales (escritos en alemán) son los mismos que los del Vtech Laser 200: "BASIC Handbuch" (BASIC. Manual de Referencia), "Benutzerhandbuch" (Manual de usuario) y "BASIC Programme" (Programas en BASIC). En la cinta se incluyen varios pequeños programas de demostración en la cara A: "Zeichensatze", "Balkendiagramm", "Farb-Demo", "Graphiken mit geringer auflösung", "Bilddarstellung", "Kaleidoskop", "Melodien", "Gerade linien" y "Zeichenbrett" .
En el pequeño manual de usuario se indica que hay dos versiones del ordenador (NTSC y PAL). En la fuente de alimentación se especifica el voltaje y la polaridad (9V DC, con centro positivo) y el modelo de ordenador (VZ200).
La imagen obtenida con el cable de vídeo compuesto es nítida y en color.
VTech Laser 210 (1983)
Adquirido en Austria. Nº de serie:
V063413 (made in Hong Kong)
Ordenador fabricado por Video Technology Ltd (Hong Kong) en 1983. Formó parte de una serie de cinco ordenadores de VTech (Laser 100, 110, 200, 210 y 310) que entraron en competencia directa con los ordenadores de Sinclair (ZX81 y ZX Spectrum). Los modelos tenían el mismo el procesador Z80 A (o compatible NEC) y la misma ROM (16K con el BASIC Microsoft). Se diferenciaban por la cantidad de memoria RAM (2, 4, 8 y 16K), por la imagen en pantalla (monocromática los dos primeros VTech Laser 100 y 110 y color los tres restantes y por la calidad del teclado (en el VTech Laser 310 era de mayor calidad). El VTech Laser 210 tenía señal de vídeo en color y 8K de RAM (en lugar de 4K del Laser 200) aunque su memoria RAM seguía siendo insuficiente para competir con los ZX Spectrum (la empresa recomendaba adquirir un módulo de ampliación de memoria de 16 o 64K). Se ha recibido en su caja, cables y manuales.
El VTech 210 incorporaba un procesador NEC 780C-1 (compatible Z80 A), 8K de RAM (2K eran de VRAM) y 16K de ROM (con Basic Microsoft). Disponía de un modo texto, dos modos gráficos con un máximo de nueve colores y sonido mono interno. Su teclado era "qwerty" con teclas multifunción, repetición de teclas y sonido (beep) de error. A la derecha del teclado tenía un diodo de encendido (POWER).
En la parte posterior (de izquierda a derecha) tenía: un conector para la fuente de alimentación (9V DC, centro positivo), un conector jack estéreo para el reproductor de casete (TAPE), un conector RCA con salida de vídeo compuesto PAL (MONITOR), un puerto de expansión (MEMORY EXPANSION) específico para la memoria externa de 16k o 64k, un segundo puerto de expansión para periféricos (PERIPHERAL) y un conector RF para la TV. Los puertos de expansión (memoria y periféricos) estaban protegidos por una pletina metálica, sujeta con dos tornillos.
El interruptor de encendido/apagado estaba en el lateral derecho.
El selector de canales estaba situado en la carcasa inferior (sin ninguna indicación). En la pegatina de color verde (debajo del número de serie) se indicaba la memoria RAM (8K). Al retirar la carcasa superior con el teclado se accedía a la placa base (cubierta en su mayor parte por una chapa metálica de protección electromagnética). El generador de vídeo, otros IC,s de menor tamaño (medio ocultos por una pequeña placa añadida) y el modulador de RF estaban situados en la parte visible a la derecha (en el modulador hay otra pegatina de color verde indicando la memoria RAM de 8K).
Los datos técnicos del VTech Laser 200, como el procesador Z80 A (o compatible NEC) y la memoria ROM de 16K (con "Microsoft Basic") están incluidos en el folleto explicativo de la empresa. Estos datos, con algunas diferencias en el color (la serie 100 es monocromática) y la cantidad de memoria RAM (8K en este caso), serían aplicables a toda la serie.
El procesador y los IC,s de RAM y ROM, están ocultos debajo de la placa metálica. El procesador NEC 780C-1 es visible por un lateral.
Manuales
Los manuales "BASIC Programmierhandbuch" (BASIC. Manual de referencia), "Benutzerhandbuch" (Manual de usuario) y "BASIC Programme" (Programas en BASIC) están escritos en alemán.
VTech Laser 310 (1984)
Adquirido en Italia. Nº de serie:
V 160993 (Hergestellt in Hong Kong)
Ordenador fabricado por Video Technology Ltd (Hong Kong) en 1984. Fue el último de una serie de cinco ordenadores de VTech (Laser 100, 110, 200, 210 y 310) que entraron en competencia directa con los ordenadores de Sinclair (ZX81 y ZX Spectrum). Los modelos tenían el mismo el procesador Z80 A (o compatible NEC) y la misma ROM (16K con el BASIC Microsoft). Se diferenciaban por la cantidad de memoria RAM (2, 4, 8 y 16K), por la imagen en pantalla (monocromática los dos primeros VTech Laser 100 y 110 y color los tres restantes y por la calidad del teclado (en el VTech Laser 310 era de mayor calidad). El VTech Laser 310, era una versión mejorada con señal de vídeo en color, 18K de RAM y teclado mecánico, aunque su memoria RAM seguía siendo insuficiente para competir con los ZX Spectrum de 48K (la empresa recomendaba adquirir un módulo de memoria de 16 o 64K). Se ha recibido con un reproductor de casete, cables, dos libros de la "scuola" Scheidegger (curso de informática), 10 cintas del "corso di inglese" de la "British Royal School" y dos cintas más con programas.
El VTech Laser 310 Incorporaba un procesador Z80 A (o compatible NEC), con 18K de RAM (2K eran de VRAM) y 16K de ROM (con BASIC Microsoft). Disponía de un modo texto, dos modos gráficos con un máximo de nueve colores y sonido mono interno. Su teclado mecánico era "qwerty" con teclas multifunción, repetición de teclas y sonido (beep) de error. A la derecha del teclado tenía un diodo de encendido (POWER).
El VTech Laser 310 Incorporaba un procesador Z80 A (o compatible NEC), con 18K de RAM (2K eran de VRAM) y 16K de ROM (con BASIC Microsoft). Disponía de un modo texto, dos modos gráficos con un máximo de nueve colores y sonido mono interno. Su teclado mecánico era "qwerty" con teclas multifunción, repetición de teclas y sonido (beep) de error. A la derecha del teclado tenía un diodo de encendido (POWER).
En la parte posterior (de izquierda a derecha) tenía: un conector para la fuente de alimentación (9V DC, centro positivo), un conector jack estéreo para el reproductor de casete (TAPE), un conector RCA con salida de vídeo compuesto PAL (MONITOR), un puerto de expansión (MEMORY EXPANSION específico para la memoria externa de 16k o 64k , un segundo puerto de expansión para periféricos (PERIPHERAL) y un conector RF para la TV
En el lateral derecho tenía el interruptor de encendido/apagado
En la carcasa inferior tenía un selector de canales (CH3-CH4) y un selector de color (B/W-C). En la pegatina de color verde (encima del número de serie) se indicaba la memoria RAM (18K). Al retirar la carcasa superior con el teclado se accedía a la placa base (cubierta por una chapa metálica de protección electromagnética). Los IC,s quedaban ocultos debajo de la placa y el modulador de RF estaba a la derecha (en el modulador hay otra pegatina de color verde indicando la memoria RAM de 18K).
Los datos técnicos del VTech Laser 200, como el procesador Z80 A (o compatible NEC) y la memoria ROM de 16K (con "Microsoft Basic") están incluidos en el folleto explicativo de la empresa. Estos datos, con algunas diferencias en el color (la serie 100 es monocromática) y la cantidad de memoria RAM (18K en este caso), serían aplicables a toda la serie.
Manuales
El manual de programación del ordenador estaba escrito en alemán (sin traducción al italiano), Los manuales del curso de informática (dos carpetas) de la "scuola" Scheidegger estaban en italiano y se utilizaban en clase sustituyendo al manual original.
El manual de programación del ordenador estaba escrito en alemán (sin traducción al italiano), Los manuales del curso de informática (dos carpetas) de la "scuola" Scheidegger estaban en italiano y se utilizaban en clase sustituyendo al manual original.
Laser Data Recorder DR-15, con curso
de inglés (10 cintas)
Adquirido en Italia. S/N (made in
Hong Kong)
VTech disponía de diversos
accesorios para sus ordenadores, impresora, ampliación de memoria, disquetera
externa, joystick, lápiz óptico y un “Data Recorder” del que hubo varios modelos.
Al Laser 310 le acompañaba el DR-15 al que se conectaba mediante un conector
jack estéreo.
En este caso, en la compra del ordenador se incluía en curso de informática y
el curso de idiomas (italiano-inglés), con 10 cintas del "corso di
inglese" de la "British Royal School"
Además con el ordenador se proporcionaban dos cintas: una de demostración y
otra con diversos programas.
Fuentes de alimentación de la serie
Las fuentes de alimentación son esencialmente las mismas. Proporcionan 10V de corriente continua (centro positivo) aunque en la carcasa y en el manual se indica que el voltaje que el ordenador necesita es de 9V DC. La del reproductor de casete proporciona 6V, de corriente continua (centro positivo), aunque se puede sustituir por cuatro baterías de 1,5V.
Las fuentes de alimentación son esencialmente las mismas. Proporcionan 10V de corriente continua (centro positivo) aunque en la carcasa y en el manual se indica que el voltaje que el ordenador necesita es de 9V DC. La del reproductor de casete proporciona 6V, de corriente continua (centro positivo), aunque se puede sustituir por cuatro baterías de 1,5V.
Cables de TV, vídeo y reproductor de casete
Los cables para conectar el ordenador a la TV (RF y
vídeo compuesto) y al reproductor de casete son estándar.
Los VTech Laser compiten con los MSX
1
Posteriormente la empresa "Video Technology Ltd" sacó al mercado una segunda serie con mejores prestaciones entrando en competencia con los ordenadores MSX: Los VTech Laser Computer
Color serie 350/500/700 (1985). Según el manual, todos ellos incorporan un procesador Z80 A (3,7MHz) y su ROM era de 32K (con "Extended Microsoft BASIC). Los ordenadores fueron:
- VTech Laser 350, el primero de la serie, disponía de 16K de RAM, Su carcasa era más pequeña que la del resto de la serie (no llevaba teclas de cursor ni de función).
- VTech Laser 500, con 64K de RAM, era la gama media de la serie.
- VTech Laser 700, la gama alta de la serie con 64K de RAM (64K) o con 128K de RAM (en este caso se llamaba "VTech Laser 750"), que llevaba (de serie) el puerto de impresora y un conector para disquetera externa. La fuente de alimentación, en este caso, era interna.
VTech Laser 500 (1985)
Adquirido en Italia. Nº de serie: V
22903. (made in Hong Kong)
Ordenador fabricado por Video Technology Ltd (Hong Kong) en 1985. Formaba parte de una serie de tres ordenadores VTech (Laser 350, 500 y 700) que entraron en competencia directa con los ordenadores MSX. Los modelos tenían el mismo el procesador (Z80 A CPU) y la misma ROM (32K con el "Extended Microsoft BASIC"). Se diferenciaban por la cantidad de memoria RAM (16, 64 y 128K), por la carcasa (el Laser 350 era de menor tamaño) y por sus posibilidades de conexión de periféricos (el Laser 700 tenía conectores para impresora y dos disqueteras). El VTech Laser 500, gama media de la serie, tenía menos conectores que el Laser 700, necesitando interfaces específicos (de adquisición opcional) para utilizar la impresora o una disquetera externa. En 1983 y 1984, la empresa había sacado al mercado una primera serie de cinco unidades: los dos primeros: Laser 100 y 110 con pantalla monocromática, los dos siguientes: Laser 200 y el 210 con pantalla en color y el último: Laser 310 con teclado mejorado y pantalla en color. Este VTech Laser 500, adquirido en Italia, se vendía en un maletín de la "Scuola" de informática "Scheidegger" con cuatro libros del curso (tres del "Corso di Informatica" y uno con el "Manuale Operativo e Dizionario BASIC"), el manual de usuario (Laser 350/500/700 "Main Unit Manual"), un reproductor de casete (DR-30), dos cintas de casete, dos transformadores y los cables correspondientes.
El VTech Laser 500 incorporaba un procesador Z80 A, 64K de RAM (en 8 IC,s) y 32K de ROM (en un IC, con el "Extended Microsoft BASIC"). Disponía de dos modos texto, seis modos gráficos con un máximo de 16 colores y sonido interno. Admitía otros sistemas operativos empleando una disquetera externa. Su teclado era "qwerty" con diez teclas de función en una línea superior y cuatro de dirección a la derecha.
En la parte posterior (de izquierda a derecha) tenía: un puerto de expansión (para interfaces de disquetera e impresora, entre otros), un segundo puerto de expansión (para memoria de 64K, joystick o lápiz óptico, entre otros), conector RF (TV) para la TV (con modulación PAL), conector jack (CASSETTE) para el reproductor de casete, conector RCA (MON) de vídeo compuesto PAL y, a la derecha, el conector de la fuente de alimentación (10V DC, centro positivo).
El interruptor de encendido/apagado estaba situado en el lateral izquierdo. En el lateral derecho tenía un espacio (con tapa) correspondiente al conector de impresora en el Laser 700..
En la parte inferior tenía un selector de canales (CH3-CH4) y un selector de color (B/W-C). Al retirar la carcasa superior con el teclado se accedía al interior. La placa base estaba cubierta en su totalidad por una placa metálica de protección electromagnética.
El VTech Laser 500 incorporaba un procesador Z80 A, 64K de RAM (en 8 IC,s) y 32K de ROM (en un IC, con el "Extended Microsoft BASIC"). Disponía de dos modos texto, seis modos gráficos con un máximo de 16 colores y sonido interno. Admitía otros sistemas operativos empleando una disquetera externa. Su teclado era "qwerty" con diez teclas de función en una línea superior y cuatro de dirección a la derecha.
En la parte posterior (de izquierda a derecha) tenía: un puerto de expansión (para interfaces de disquetera e impresora, entre otros), un segundo puerto de expansión (para memoria de 64K, joystick o lápiz óptico, entre otros), conector RF (TV) para la TV (con modulación PAL), conector jack (CASSETTE) para el reproductor de casete, conector RCA (MON) de vídeo compuesto PAL y, a la derecha, el conector de la fuente de alimentación (10V DC, centro positivo).
El interruptor de encendido/apagado estaba situado en el lateral izquierdo. En el lateral derecho tenía un espacio (con tapa) correspondiente al conector de impresora en el Laser 700..
En la parte inferior tenía un selector de canales (CH3-CH4) y un selector de color (B/W-C). Al retirar la carcasa superior con el teclado se accedía al interior. La placa base estaba cubierta en su totalidad por una placa metálica de protección electromagnética.
Las características de la serie estaba especificadas en el manual. Los tres VTech (Laser 350, 500 y 750) tenían el mismo procesador (Z80 A CPU) y la misma ROM de 32K. La RAM era diferente en cada modelo, el Laser 500, gama media de la serie, tenía 64K de RAM (en 8 IC,s)
Según el manual, la RAM de los otros ordenadores de la serie era de 16K en el Laser 350 (en dos IC,s) y 128K en el Laser 700 (en 16 IC,s). Los tres ordenadores de la serie tenían un IC con 32K de ROM
Manual Laser 350/500/750 (Main Unit Manual)
El manual es muy completo y es el
mismo para toda la serie. Comienza explicando la diferencia entre los distintos
modelos y sus características principales. Continúa con una segunda parte
dedicada al BASIC y una tercera con un manual técnico de referencia.
Finaliza con unos apéndices. Este ordenador se vendía en un maletín con los libros del curso de informática de la "Scuola" Scheidegger y el reproductor de casete. Al abrir la capeta es visible el nombre de la academia.
En el
curso que se hacía con el Láser 500, se empleaba cuatro libros. En uno de ellos estaba fotografiado un modelo anterior, el Laser 310, pero el interior está dedicado al Láser 500, aunque también se
mencionan los ordenadores de la serie anterior (en concreto:
110/210/310).
Conectores de TV y vídeo
Son los estándar. En este ordenador
la imagen obtenida mediante el cable de vídeo compuesto es de excelente
calidad.
Reproductor de casete DR-30
Adquirido en Italia. Nº de serie
11829 (made in Hong Kong)
Externamente es similar al DR 15
(vendido con el VTech Laser 310) aunque en este reproductor de casete se había suprimido el control de volumen (en su lugar llevaba el nombre). En un lateral tenía un selector que le permitía elegir entre las series (200/300/500/700) y
otros ordenadores de Vídeo Technology: los Laser 2001/3000.
Cintas de casete
El ordenador se proporcionaba con dos cintas de casete de color azul, como la del VTech Laser 310.
Manual del reproductor
Muy sencillo, explica el funcionamiento del reproductor.
Muy sencillo, explica el funcionamiento del reproductor.
Fuentes de alimentación
Las fuentes de alimentación
proporcionan el mismo voltaje que los de la primera serie, tanto el del
ordenador (10V DC, centro positivo) como el del reproductor de casete (6V DC, centro positivo) que, en su caso,
también puede funcionar con 4 baterías de 1,5V. El cable conector del
ordenador al casete también era el mismo.
Manuales
- Laser Color Computer 110. Basic Programmierhandbuch
- Laser Color Computer 110. Basic Programme
- Laser Color Computer 200. Basic refence manual
- Laser Color Computer 200. Exercices en Basic
- Laser Color Computer 200. Manuel d'utilisation
- Laser 200. Le Micro Ordinateur Couleur de l'an 2000
- VZ200 BASIC Handbuch
- VZ200 Benutzerhandbuch
- VZ200 BASIC Programme
- Laser Color Computer 210. Basic Programmierhandbuch
- Laser Color Computer 210. Basic Programme
- Laser Color Computer 210. Basic Bedienungsanleitung
- Laser 310. Basic Programmer Handbuch
- Laser color computer 250/500/700. Main Unit manual
- Laser DR-30. Slim Line Computer Data Recorder
- Curso Personal Computer. Esercitazioni (Curso del VTech Laser 310)
- Curso Personal Computer. Instruzioni BASIC (curso del VTech Laser 310)
- Manuale Operativo e Dizionario BASIC (curso VT Laser 500)
- Corso di Informatica. Esercitazioni (curso VT Laser 500)
- Corso di Informatica. Libro Esercizi - 1
- Corso di Informatica. Libro Esercizi - 2
Cintas
- Corso di Inglese British Royal Achool 1
- Corso di Inglese British Royal Achool 2
- Corso di Inglese British Royal Achool 3
- Corso di Inglese British Royal Achool 4
- Corso di Inglese British Royal Achool 5
- Corso di Inglese British Royal Achool 6
- Corso di Inglese British Royal Achool 7
- Corso di Inglese British Royal Achool 8
- Corso di Inglese British Royal Achool 9
- Corso di Inglese British Royal Achool 10
- Laser Color Computer 310. Demostration (1)
- Laser Color Computer 310. Demostration (2)
- Laser Color Computer 500. Demostration (1)
- Laser Color Computer 500. Demostration (2)
- VZ200 Demostrationsband
Ordenadores Texas Instruments
La empresa norteamericana Texas Instruments fue una de las pioneras en la fabricación de calculadoras científicas y ordenadores personales. Sus ordenadores compitieron dentro de los Estados Unidos con los TRS-80 y los VIC de Commodore. Aunque fabricó varios ordenadores (y prototipos), su mayor éxito lo tuvo con el ordenador TI-99/4A que incorporaba un procesador de 16 Bits (TI TMS9900) con teóricamente mejores prestaciones que los de 8 Bits de la competencia. Los ordenadores de Texas Instruments fueron:
Texas Instruments TI-99/4A (1981) (con adaptador RVB)
Adquirido en Francia. Nº de serie: R028326 44 83 RCI (Assemblé en Italie)
El ordenador TI 99/4A formó parte de una serie de ordenadores fabricados por la Texas Instruments (USA). La empresa norteamericana fue pioneras en la fabricación de calculadoras científicas y ordenadores personales. El TI-99/4A, el mayor éxito de la empresa, se fabricó con un procesador de 16 Bits (con teóricamente mayores prestaciones que los de 8 bits de la competencia). Después de descartar el primer prototipo (TI 99/3), la serie se inició con el TI 99/4 en 1979. Le siguieron el TI 99/4A (este ordenador) en 1981, una versión revisada del TI 99/4A en 1983 (de color claro), el TI 99/2, la versión económica (no llegó a venderse en Europa) y el TI 99/4 IQ, una versión mejorada del TI 99/4A, en 1983 (además desarrolló otros prototipos dedicados al mercado empresarial que no llegaron a comercializarse). El TI-99/4A destinado al mercado europeo, se ensambló en Italia con componentes procedentes de distintas fábricas. Este ordenador se vendió en Francia con un adaptador (interface RVB) para euroconector.
El TI 99/4A incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos.
El interruptor de encendido/apagado y el diodo de encendido estaban situados en la parte frontal, a la derecha.
En el lateral derecho tenía un puerto de expansión (I/O) (con tapa plegable) para periféricos (entre ellos la "caja" de expansión "PEB" con varios periféricos (entre ellos una disquetera) y en el derecho un conector de joystick (de nueve pines) para dos joysticks.

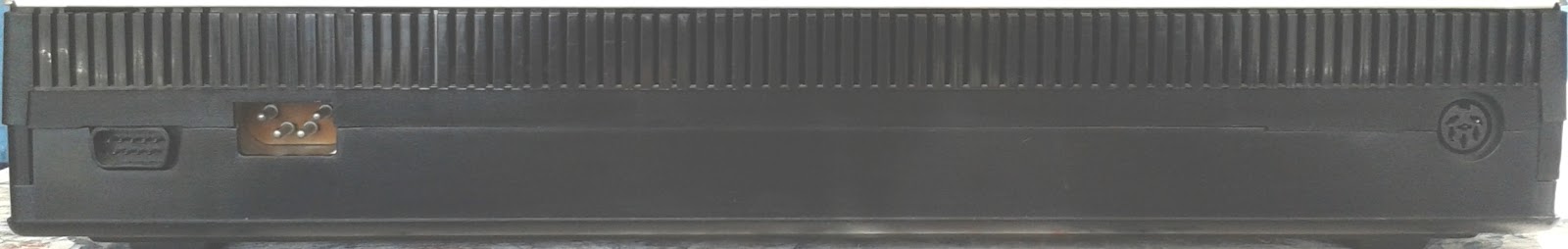

Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y un conector DIN-6 de vídeo componente (YPbPr) y sonido (en la versión NTSC americana el conector era DIN-5 con señal de vídeo compuesto).
Para acceder al interior, se extraen siete tornillos y se retira la carcasa inferior (y la pieza externa del interruptor de encendido/apagado). El interior está ocupado por la placa base (con protección electromagnética metálica por las dos caras), la placa de alimentación y el teclado, unidos a la carcasa superior. Se extraen dos tornillos y se levanta la placa base (con la protección metálica) y después se separan las dos chapas de protección (sujetas con tres tornillos).
El procesador (TMS9900NL) es el IC de mayor tamaño de la placa. Los ocho IC,s de RAM (TMS4116-20NL) están alineados a la izquierda. Los dos IC,s de RAM caché (MCM6810P) de 128 bytes cada uno, están situados a la derecha. Los dos IC,s de ROM (CD3226A-NL y CD3227A-NL) de 4K cada uno, están situados entre el procesador y la RAM (caché). Los tres IC,s de GROM (CD2155ANL, CD2156NL y CD2157NL) de 6K cada uno están encima del procesador (a la derecha).
Las diferentas clases de memoria RAM y ROM se indican en un diagrama del manual técnico: 8K (4Kx16) para el "SYSTEM MONITOR & GPL INTERPRETER", 18K de ROM para "GRAPHICS ROM BASIC RUTINES", 256 bytes (128x16) para "SCRATCH PAD RAM) y 16K de RAM para "BASIC PROGRAMS & DISPLAY MEMORY".
Se ha hecho una prueba de funcionamiento, con su fuente de alimentación, el adaptador RV y varios cartuchos y el ordenador funciona correctamente:
Adaptador RVB (Interface RVB PHA 2037) y fuente de alimentación
Para solucionar la dificultad que tenían los usuarios para conectar la versión europea del ordenador (con salida de vídeo componente) a una TV de la época, se proporcionó un adaptador, que en el caso francés disponía de euro-conector con salida de vídeo RVB. La fuente de alimentación proporcionaba dos voltajes diferentes de corriente alterna: 18V CA y 8,5V CA
Joystick
Los dos joystick tenían un único conector. El conector del reproductor de casete tiene 9 pines y su forma es similar a la de un conector de joystick estándar.
Cartuchos de utilidades y juegos.
Con el ordenador se han recibido los siguientes: Cartucho "GESTION PRIVEE", manual y cinta de casete "Conseil Financier" en la misma caja; cartucho "EXTENDED BASIC" y cinta de casete "Le basic par soi-meme"; los cartuchos "Mind Challengers", "DEMOLITION DIVISION", "Number Magic", "Yahtzee" y "OTHELLO" y una cinta de casete "99 MAGAZINE, CASSETTE 99-A".
Texas Instruments TI-99/4A (1981)
Adquirido en Austria. Nº de serie: R049031 44 83 RCI (Assemblé en Italie)
El ordenador TI 99/4A formó parte de una serie de ordenadores fabricados por la Texas Instruments (USA). La empresa norteamericana fue pioneras en la fabricación de calculadoras científicas y ordenadores personales. El TI-99/4A, el mayor éxito de la empresa, se fabricó con un procesador de 16 Bits (con teóricamente mayores prestaciones que los de 8 bits de la competencia). Después de descartar el primer prototipo (TI 99/3), la serie se inició con el TI 99/4 en 1979. Le siguieron el TI 99/4A (este ordenador) en 1981, una versión revisada del TI 99/4A en 1983 (de color claro), el TI 99/2, la versión económica (no llegó a venderse en Europa) y el TI 99/4 IQ, una versión mejorada del TI 99/4A, en 1983 (además desarrolló otros prototipos dedicados al mercado empresarial que no llegaron a comercializarse). El TI-99/4A destinado al mercado europeo, se ensambló en Italia con componentes procedentes de distintas fábricas.
El TI 99/4A incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos. En la parte frontal, a la derecha disponía de un interruptor de encendido/apagado y un "led" rojo de encendido.
En el lateral derecho tenía un puerto de expansión (I/O) (con tapa plegable) para periféricos (entre ellos la "caja" de expansión "PEB" con varios periféricos (entre ellos una disquetera) y en el derecho un conector de joystick (de nueve pines) para dos joysticks.
Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y un conector DIN-6 de vídeo componente (YPbPr) y sonido (en la versión NTSC americana el conector era DIN-5 con señal de vídeo compuesto).
El procesador (TMS9900NL) es el IC de mayor tamaño de la placa. Los ocho IC,s de RAM (TMS4116-20NL) están alineados a la izquierda. Los dos IC,s de RAM caché (MCM6810P) de 128 bytes cada uno, están situados a la derecha. Los dos IC,s de ROM (CD3226A-NL y CD3227A-NL) de 4K cada uno, están situados entre el procesador y la RAM (caché). Los tres IC,s de GROM (CD2155ANL, CD2156NL y CD2157NL) de 6K cada uno están encima del procesador (a la derecha).
Texas Instruments TI-99/4A NTSC (1983) (segunda versión, modelo PHCOO4A)
Adquirido en Francia. Nº de serie: 51162120 LT3483 (Assembled in USA)
El puerto de expansión en el lateral derecho no disponía de tapa., aunque seguía teniendo la misma funcionalidad.
Mediante este puerto, la empresa pudo ampliar las posibilidades del ordenador dándole un carácter profesional. En el reverso de la caja de embalaje se indican, entre otras cosas, las mejoras que proporcionaba el PEB (caja de expansión para periféricos) que ampliaba la RAM del ordenador en 32K, que contaba con una disquetera (con su controladora) (SS, SD) y, lo más importante, un puerto RS-232 en el cual se podía conectar una impresora y otros periféricos aunque, para estos casos, podían conectarse como opción otras cinco controladoras o tarjetas más.
En el lateral izquierdo tenía un conector para dos joystickl joystick.
Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y el conector DIN-5 de vídeo compuesto (NTSC) y sonido.
El procesador (TMS9900NL) es el IC de mayor tamaño de la placa. Los ocho IC,s de RAM (TMS4116-20NL) están alineados a la izquierda. Los dos IC,s de RAM caché (MCM6810P) de 128 bytes cada uno, están situados a la derecha. Los dos IC,s de ROM (CD3226A-NL y CD3227A-NL) de 4K cada uno, están situados entre el procesador y la RAM (caché). Los tres IC,s de GROM (CD2155ANL, CD2156NL y CD2157NL) de 6K cada uno están encima del procesador (a la derecha).
Modulador RF (modelo nº U 1381-1) (made in Malaysia)
El ordenador estaba diseñado para conectarse a un monitor o a una TV que dispusiera de entrada de vídeo compuesto NTSC (vídeo componente en la versión europea). Este ordenador se comercializó en Francia. Para conectar por RF (canal 3 y 4) a una TV SECAM se utilizaba un modulador externo. Se ha hecho la prueba de funcionamiento con el modulador y se obtuvo una imagen en blanco y negro.
En el manual técnico (versión NTSC) se indican los conectores. El conector DIN-5 es el de la versión con vídeo compuesto NTSC. El resto de los conectores son iguales en la versión europea y americana.
Fuente de alimentación (modelo AC 9500, nº 0583):
La fuente de alimentación proporcionaba dos voltajes diferentes de corriente alterna: 18V CA (pines 1 y 2) y 8,5V CA (pines 2 y 4) estando el pin 1 sin uso. Esta fuente de alimentación necesita un transformador de 220 a 120 V. Como medida de protección dispone de una fusible externo dentro de una caja que se conecta entre la red general (120 V) y la fuente de alimentación o entre los dos transformadores como en este caso. Si por error se conecta la fuente de alimentación del ordenador a una tensión no adecuada, el fusible se funde.
Conector del reproductor de casete.
El conector del reproductor de casete tiene 9 pines y su forma es similar a la de un conector de joystick estándar.
- TI-99/3 (prototipo). Desarrollado para competir en el mercado doméstico. Contaba con 4 o 16K de RAM y salida RF a la TV. La empresa optó por el TI-99/4
- TI-99/4 (1979). Fue el primer ordenador que salió al mercado con un procesador de 16 Bits. Se vendieron unas 25 000 unidades.
- TI-99/4A (1981). El gran éxito de Texas Instruments, con carcasa gris metalizado, teclado mecánico "real" y mayores capacidades gráficas que el TI-99/4. Tuvo versiones NTSC y otras versiones con vídeo componente. En 1982 fue el primer "home computer" en número de ventas en los Estados Unidos, produciéndose 150.000 unidades al mes. En Italia se ensamblaron los ordenadores destinados al mercado europeo. Posteriormente, en 1983, salió al mercado una versión con carcasa de plástico de color beis (beige) y con una placa base de nuevo diseño. Finalizó su producción en 1984. Se vendieron 2,5 a 3 millones de unidades
- TI-99/7, versión profesional del TI-99/4 para empresas. No se finalizó el desarrollo.
- TI-99/2 (1983). Desarrollado para competir en los Estados Unidos con el Timex 1000, VIC 20 y Atari 400. A Europa llegó tarde y no pudo competir con el C64 y el ZX Spectrum que ya estaban en el mercado.
- TI-99/4 IQ (1983). Versión mejorada del TI-99/4A. Se encuentran pocas unidades.
- TI-99/5 y TI-99/4B (prototipos). Versiones intermedias entre el TI-99/4A y el TI-99/8
- TI-99/8 (1983, no se comercializó). Destinado al mercado profesional.
Texas Instruments TI-99/4A (1981) (con adaptador RVB)
Adquirido en Francia. Nº de serie: R028326 44 83 RCI (Assemblé en Italie)
El ordenador TI 99/4A formó parte de una serie de ordenadores fabricados por la Texas Instruments (USA). La empresa norteamericana fue pioneras en la fabricación de calculadoras científicas y ordenadores personales. El TI-99/4A, el mayor éxito de la empresa, se fabricó con un procesador de 16 Bits (con teóricamente mayores prestaciones que los de 8 bits de la competencia). Después de descartar el primer prototipo (TI 99/3), la serie se inició con el TI 99/4 en 1979. Le siguieron el TI 99/4A (este ordenador) en 1981, una versión revisada del TI 99/4A en 1983 (de color claro), el TI 99/2, la versión económica (no llegó a venderse en Europa) y el TI 99/4 IQ, una versión mejorada del TI 99/4A, en 1983 (además desarrolló otros prototipos dedicados al mercado empresarial que no llegaron a comercializarse). El TI-99/4A destinado al mercado europeo, se ensambló en Italia con componentes procedentes de distintas fábricas. Este ordenador se vendió en Francia con un adaptador (interface RVB) para euroconector.
El TI 99/4A incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos.
El interruptor de encendido/apagado y el diodo de encendido estaban situados en la parte frontal, a la derecha.
En el lateral derecho tenía un puerto de expansión (I/O) (con tapa plegable) para periféricos (entre ellos la "caja" de expansión "PEB" con varios periféricos (entre ellos una disquetera) y en el derecho un conector de joystick (de nueve pines) para dos joysticks.
Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y un conector DIN-6 de vídeo componente (YPbPr) y sonido (en la versión NTSC americana el conector era DIN-5 con señal de vídeo compuesto).
Para acceder al interior, se extraen siete tornillos y se retira la carcasa inferior (y la pieza externa del interruptor de encendido/apagado). El interior está ocupado por la placa base (con protección electromagnética metálica por las dos caras), la placa de alimentación y el teclado, unidos a la carcasa superior. Se extraen dos tornillos y se levanta la placa base (con la protección metálica) y después se separan las dos chapas de protección (sujetas con tres tornillos).
El procesador (TMS9900NL) es el IC de mayor tamaño de la placa. Los ocho IC,s de RAM (TMS4116-20NL) están alineados a la izquierda. Los dos IC,s de RAM caché (MCM6810P) de 128 bytes cada uno, están situados a la derecha. Los dos IC,s de ROM (CD3226A-NL y CD3227A-NL) de 4K cada uno, están situados entre el procesador y la RAM (caché). Los tres IC,s de GROM (CD2155ANL, CD2156NL y CD2157NL) de 6K cada uno están encima del procesador (a la derecha).
Las diferentas clases de memoria RAM y ROM se indican en un diagrama del manual técnico: 8K (4Kx16) para el "SYSTEM MONITOR & GPL INTERPRETER", 18K de ROM para "GRAPHICS ROM BASIC RUTINES", 256 bytes (128x16) para "SCRATCH PAD RAM) y 16K de RAM para "BASIC PROGRAMS & DISPLAY MEMORY".
En el manual técnico también se indican el tipo y tamaño de los IC,s de GROM (IC,s de 6K).
Se ha hecho una prueba de funcionamiento, con su fuente de alimentación, el adaptador RV y varios cartuchos y el ordenador funciona correctamente:
Adaptador RVB (Interface RVB PHA 2037) y fuente de alimentación
Para solucionar la dificultad que tenían los usuarios para conectar la versión europea del ordenador (con salida de vídeo componente) a una TV de la época, se proporcionó un adaptador, que en el caso francés disponía de euro-conector con salida de vídeo RVB. La fuente de alimentación proporcionaba dos voltajes diferentes de corriente alterna: 18V CA y 8,5V CA
Joystick
Los dos joystick tenían un único conector. El conector del reproductor de casete tiene 9 pines y su forma es similar a la de un conector de joystick estándar.
Cartuchos de utilidades y juegos.
Con el ordenador se han recibido los siguientes: Cartucho "GESTION PRIVEE", manual y cinta de casete "Conseil Financier" en la misma caja; cartucho "EXTENDED BASIC" y cinta de casete "Le basic par soi-meme"; los cartuchos "Mind Challengers", "DEMOLITION DIVISION", "Number Magic", "Yahtzee" y "OTHELLO" y una cinta de casete "99 MAGAZINE, CASSETTE 99-A".
Adquirido en Austria. Nº de serie: R049031 44 83 RCI (Assemblé en Italie)
El ordenador TI 99/4A formó parte de una serie de ordenadores fabricados por la Texas Instruments (USA). La empresa norteamericana fue pioneras en la fabricación de calculadoras científicas y ordenadores personales. El TI-99/4A, el mayor éxito de la empresa, se fabricó con un procesador de 16 Bits (con teóricamente mayores prestaciones que los de 8 bits de la competencia). Después de descartar el primer prototipo (TI 99/3), la serie se inició con el TI 99/4 en 1979. Le siguieron el TI 99/4A (este ordenador) en 1981, una versión revisada del TI 99/4A en 1983 (de color claro), el TI 99/2, la versión económica (no llegó a venderse en Europa) y el TI 99/4 IQ, una versión mejorada del TI 99/4A, en 1983 (además desarrolló otros prototipos dedicados al mercado empresarial que no llegaron a comercializarse). El TI-99/4A destinado al mercado europeo, se ensambló en Italia con componentes procedentes de distintas fábricas.
El TI 99/4A incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos. En la parte frontal, a la derecha disponía de un interruptor de encendido/apagado y un "led" rojo de encendido.
En el lateral derecho tenía un puerto de expansión (I/O) (con tapa plegable) para periféricos (entre ellos la "caja" de expansión "PEB" con varios periféricos (entre ellos una disquetera) y en el derecho un conector de joystick (de nueve pines) para dos joysticks.
Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y un conector DIN-6 de vídeo componente (YPbPr) y sonido (en la versión NTSC americana el conector era DIN-5 con señal de vídeo compuesto).
Para acceder al interior, se extraen siete tornillos y se retira la carcasa inferior (y la pieza externa del interruptor de encendido/apagado). El interior está ocupado por la placa base (con protección electromagnética metálica por las dos caras), la placa de alimentación y el teclado, unidos a la carcasa superior.

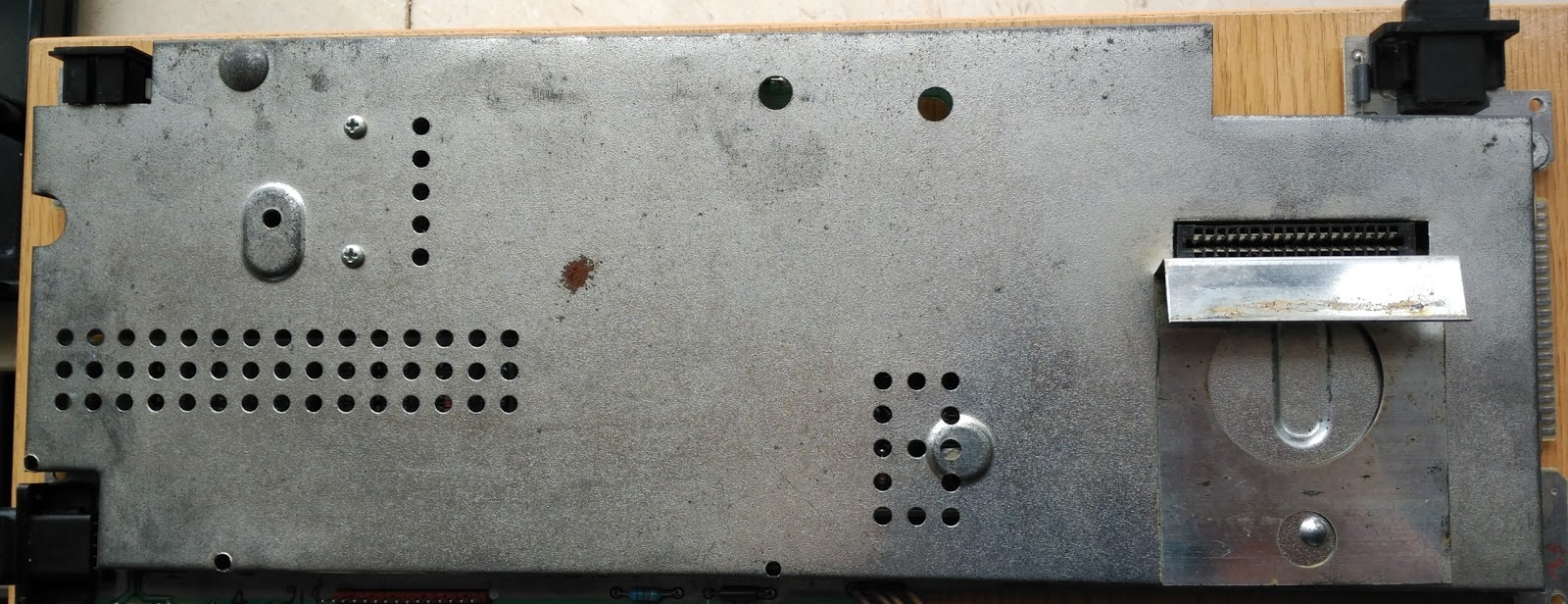

Se extraen dos tornillos y se levanta la placa base (con la protección metálica) y después se separan las dos chapas de protección (sujetas con tres tornillos).
Conector de vídeo componente
La mayor parte de la información disponible sobre el conector de vídeo del ordenador se refiere a la versión norteamericana con vídeo compuesto NTSC. Sin embargo en Europa el conector es de vídeo componente (YPbPr) por lo que se vendía con un modulador para conectarlo a una TV estándar (PAL o SECAM). Se ha confeccionado un conector DIN-6 de vídeo componente siguiendo el siguiente esquema, utilizando los pines 2, 3 y 4 para el vídeo, el 5 para sonido y el pin 6 para masa de los otros pines (no se a utilizado el pin 1):
Se consiguió imagen en color en la pantalla y se puede acceder a los menús, aunque se puede comprobar que algunos caracteres son erróneos. De todas formas formas, esta prueba de funcionamiento sirve para comprobar que el conector es el adecuado para la versión europea del TI-99/4A
Adquirido en Francia. Nº de serie: 51162120 LT3483 (Assembled in USA)
El ordenador TI 99/4A formó parte de una serie de ordenadores fabricados por la Texas Instruments (USA). La empresa norteamericana fue pioneras en la fabricación de calculadoras científicas y ordenadores personales. El TI-99/4A, el mayor éxito de la empresa, se fabricó con un procesador de 16 Bits (con teóricamente mayores prestaciones que los de 8 bits de la competencia). Después de descartar el primer prototipo (TI 99/3), la serie se inició con el TI 99/4 en 1979. Le siguieron el TI 99/4A en 1981, una versión revisada del TI 99/4A en 1983 (con la carcasa de color beige, este ordenador), el TI 99/2, la versión económica (no llegó a venderse en Europa) y el TI 99/4 IQ, una versión mejorada del TI 99/4A, en 1983 (además desarrolló otros prototipos dedicados al mercado empresarial que no llegaron a comercializarse). El TI-99/4A destinado al mercado europeo, se ensambló en Italia con componentes procedentes de distintas fábricas. Se ha recibido con su caja, fuente de alimentación, modulador y documentación.
El TI99/4A (segunda versión, NTSC) incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos. El interruptor de encendido/apagado se encontraba, en esta versión, en la carcasa superior a la derecha del teclado (sin diodo de encendido).
El TI99/4A (segunda versión, NTSC) incorporaba el procesador de 16 Bits Texas Instruments (TI) TMS9900NL, 16K de RAM (en 8 IC,s), 256 bytes de RAM caché (en dos IC,s) y 26K de ROM en cinco IC,s (8K de ROM en dos IC,s para el sistema operativo y programa de gráficos (GPL) y 18K de GROM en tres IC,s para gráficos y rutinas del BASIC). Disponía de dos modos texto, dos modos gráficos (uno accesible mediante programación en código máquina) con un máximo de 16 colores y sonido mono. Su teclado era "qwerty" internacional. A la derecha de la carcasa superior tenía un puerto para cartuchos. El interruptor de encendido/apagado se encontraba, en esta versión, en la carcasa superior a la derecha del teclado (sin diodo de encendido).
Mediante este puerto, la empresa pudo ampliar las posibilidades del ordenador dándole un carácter profesional. En el reverso de la caja de embalaje se indican, entre otras cosas, las mejoras que proporcionaba el PEB (caja de expansión para periféricos) que ampliaba la RAM del ordenador en 32K, que contaba con una disquetera (con su controladora) (SS, SD) y, lo más importante, un puerto RS-232 en el cual se podía conectar una impresora y otros periféricos aunque, para estos casos, podían conectarse como opción otras cinco controladoras o tarjetas más.
En el lateral izquierdo tenía un conector para dos joystickl joystick.
Y en la parte posterior disponía de un conector de nueve pines para el reproductor de casete, un conector de cuatro pines para la fuente de alimentación y el conector DIN-5 de vídeo compuesto (NTSC) y sonido.
Para acceder al interior, se extraen siete tornillos y se retira la carcasa inferior (y la pieza externa del interruptor de encendido/apagado). El interior está ocupado por la placa base (con protección electromagnética metálica por las dos caras), la placa de alimentación y el teclado, unidos a la carcasa superior. Se extraen dos tornillos y se levanta la placa base (con la protección metálica) y después se separan las dos chapas de protección (sujetas con tres tornillos).
El procesador (TMS9900NL) es el IC de mayor tamaño de la placa. Los ocho IC,s de RAM (TMS4116-20NL) están alineados a la izquierda. Los dos IC,s de RAM caché (MCM6810P) de 128 bytes cada uno, están situados a la derecha. Los dos IC,s de ROM (CD3226A-NL y CD3227A-NL) de 4K cada uno, están situados entre el procesador y la RAM (caché). Los tres IC,s de GROM (CD2155ANL, CD2156NL y CD2157NL) de 6K cada uno están encima del procesador (a la derecha).
Modulador RF (modelo nº U 1381-1) (made in Malaysia)
El ordenador estaba diseñado para conectarse a un monitor o a una TV que dispusiera de entrada de vídeo compuesto NTSC (vídeo componente en la versión europea). Este ordenador se comercializó en Francia. Para conectar por RF (canal 3 y 4) a una TV SECAM se utilizaba un modulador externo. Se ha hecho la prueba de funcionamiento con el modulador y se obtuvo una imagen en blanco y negro.
Conector de vídeo compuesto
En el manual técnico (versión NTSC) se indican los conectores. El conector DIN-5 es el de la versión con vídeo compuesto NTSC. El resto de los conectores son iguales en la versión europea y americana.
Para obtener imagen en color en una TV multisistema (PAL y NTSC) la mejor opción es utilizar la señal de vídeo compuesto. El conector (vídeo y sonido) es el mismo que utilizaban otros ordenadores norteamericanos de la época (Commodore VIC y Atari) y, de hecho, son intercambiables. Para confeccionar el cable de vídeo se utilizan los pines 2 (masa), 3 (sonido) y 4 (vídeo) del conector DIN-5.
La imagen obtenida es en color y de buena calidad. Pulsando el número "1" se accede directamente al BASIC del ordenador:
La fuente de alimentación proporcionaba dos voltajes diferentes de corriente alterna: 18V CA (pines 1 y 2) y 8,5V CA (pines 2 y 4) estando el pin 1 sin uso. Esta fuente de alimentación necesita un transformador de 220 a 120 V. Como medida de protección dispone de una fusible externo dentro de una caja que se conecta entre la red general (120 V) y la fuente de alimentación o entre los dos transformadores como en este caso. Si por error se conecta la fuente de alimentación del ordenador a una tensión no adecuada, el fusible se funde.
Conector del reproductor de casete.
El conector del reproductor de casete tiene 9 pines y su forma es similar a la de un conector de joystick estándar.
Cartuchos
- Extended BASIC
- Gestion Privee
- Mind Challengers
- Demolition Division
- Number Magic
- Othello
Cintas
- Conseil Financier
- Le basic par soi-meme
- 99 Magazine, Cassette 99-A
Ordenadores Apple Computer
El primer ordenador de la empresa fue el Apple (1976), ahora conocido como Apple I. No llegó a producirse en serie, pero sirvió de modelo para la fabricación del Applel II (1977) cuya serie fue una de las más populares en los Estados Unidos, llegando a dominar el mercado americano hasta la llegada del Commodore 64. Los primeros ordenadores de la serie tenían apenas 4K de RAM. Posteriormente, se mejoraron sus prestaciones en su competencia con el C64. En 1980 también sacó al mercado un ordenador de sobremesa con destino al mercado empresarial, el Apple III, que tuvo poco éxito de ventas, al igual que su versión mejorada, el Apple III Plus (1983). Los ordenadores fueron:
Ordenadores Appel I (1976-1977)
- Apple I (1976)
- Apple II (1977), de 4 a 48K de RAM
- Apple II Plus (1979), de 16 a 48K de RAM (ampliable a 64K)
- Apple II Europlus (PAL) para Europa/Australia y Apple J-Plus para Japón (1979)
- Apple IIe (1983), Actualización de coste reducido, con 64K de RAM (hasta 128K)
- Apple IIc (1984). Portable con disquetera de 5,25" y 128K de RAM
- Apple IIe Enhanced (1985) con 64K de RAM y hardware actualizado al Apple IIc,
- Apple 2GS (1986). De sobremesa, con procesador de 16 bits y 256K de RAM.
- Apple IIe Platinum (1987) con teclado numérico y 128K de RAM
- Apple IIc Plus (1988). Portable con disquetera de 3,5"
- Apple IIe Card (1990).Tarjeta de expansión con un Apple IIe para Apple Macintosh
Apple III (1980-1984)
- Apple III (1980)
- Apple III Revised (1982)
- Apple III Plus (1983)
Apple IIe (modelo A2S2064P) (1983)
Adquirido en Austria. nº de serie: 2AS2 - 294731 (Assembled in Ireland)
El ordenador Apple IIe, formó parte de la serie más popular en los Estados Unidos que se había iniciado en 1976 con el Apple (no llegó a fabricarse en serie). En 1977 se inició la producción del Apple II (16/48K de RAM), continuada en 1979 con el Apple II Plus que tuvo versiones destinadas a la exportación (Apple II Europlus y J-Plus). En 1983 salió a la venta el Apple IIe, con mejores prestaciones que el Apple II Plus (tenía 64K de RAM, teclado mejorado, escritura en mayúsculas y minúsculas y 40/80 columnas en pantalla) llegando a ser el ordenador más popular de la serie. El Apple IIe tuvo dos versiones mejoradas: Apple IIe Enhanced (1985) y Apple IIe Platinum de 128K (1987): La serie también tuvo un ordenador de sobremesa, el Apple 2GS en 1986 y dos "portables": el Apple IIc en 1984 (con disquetera de 5,25") y el Apple IIc Plus en 1988 (con disquetera de 3,5"). Los primeros ordenadores de la serie coparon el mercado norteamericano hasta la llegada del Commodore 64).
El Apple IIe incorporaba un procesador R6502-13 (compatible MOS), 64K de RAM (en ocho IC,s), 16K de ROM (en dos IC,s) con el BASIC (Applesoft), 8K ROM (en un IC) para el generador de caracteres de vídeo y 2K de ROM (en un IC) para el teclado (el total de ROM era de 26K). Disponía de un modo texto (dos modos con tarjeta de expansión), cuatro modos gráficos con un máximo de 16 colores y sonido mono interno. El teclado era "qwerty", con un pulsador de reinicio (RESET) a la derecha. (usado principalmente entre diferentes tipos de teclado "qwerty"), un diodo de lectura de la disquetera y un diodo de encendido.
En la parte posterior tenía (de izquierda a derecha): conector RCA de vídeo compuesto (PAL), dos conectores jack de entrada y salida de audio para el reproductor de casete y un conector de 9 pines para dos joystick. El conector jack de salida de audio también se podía conectar a unos auriculares o a la entrada de sonido del monitor o de un amplificador. A la derecha se encontraba el conector del cable de alimentación (la fuente de alimentación era interna), el interruptor de encendido/apagado. Además de los conectores de fábrica, este ordenador tiene colocado encima del interruptor, un conector IEEE perteneciente a una tarjeta de expansión interna (opcional). En la parte posterior también disponía de once espacios más (para conectores DIN, conectores de 9, de 15 y de 25 pines) tapados con una lámina extraíble para utilizar con las distintas tarjetas de ampliación que pudiera tener conectadas, en su caso, en las ranuras de expansión.
Se accedía fácilmente a la placa base retirando la tapa superior. A la izquierda estaba situada la fuente de alimentación y, a su derecha, ocupando el resto de la plataforma interior, la placa base con sus ocho ranuras de expansión (siete principales del mismo tamaño en la parte posterior y una auxiliar, de diferente longitud, centrada en la placa).
Las ranuras de expansión se numeraban de izquierda a derecha (arriba hacia abajo en la fotografía inferior). En el manual se indicaba su uso: ranura 1: para un interface de impresora; ranura 2: para una tarjeta de módem; ranura 3: sin uso (a no ser que se indicara expresamente en el manual); ranura 4: para una tarjeta de "ratón" o expansión de memoria RAM; ranuras cinco, seis y siete: para una o dos controladoras de disquetera externa (en caso de ser dos controladoras, una ocuparía la ranura 6 y la otra la 5 o la 7 indistintamente). La ranura 7 también se podía utilizar para colocar un coprocesador o tarjetas de Apple (como AppleTalk). La tarjeta del "ratón" se podía conectar en la ranura 5 o 7 (en lugar de la 4) si en las instrucciones de su manual así se especificaba. En la ranura de expansión auxiliar se podía conectar una tarjeta de 80 columnas de texto o, preferentemente, una de vídeo RGB. siguiendo estas instrucciones, se insertó la tarjeta IEEE en la ranura 2 y dos tarjetas más en la placa base (fotografía):
- Ranura 1: tarjeta para impresora (Epson Parallel Printer Interface Card).
- Ranura 2: Tarjeta para varios periféricos (Apple IEEE-488 Interface Card)
- ranura 6: tarjeta para dos disqueteras ( Apple Disk II Interface Card)
En la carcasa inferior, a la derecha y de fácil acceso para el usuario disponía de un interruptor conectado, mediante un cable de dos hilos a la placa base (SWITCH J19). El interruptor servía para cambiar los caracteres en pantalla y otras funcionalidades entre los originales americanos (US ASCII) y aquellos de la zona en que se había vendido el ordenador. La forma más rápida de comprobar su funcionamiento en este ordenador (ENGLISH) es tecleando la libra (£) ya que si está elegido el teclado USA, el signo que aparece en pantalla es la almohadilla ( # ). En las versiones francesa (A2S2064F), italiana (A2S2064T) y alemana (A2S2064D), además que la diferente distribución de caracteres en el teclado, también se generan los específicos de cada idioma.
El procesador (Rockwell R6502-13) está situado en el lateral izquierdo (con la pegatina blanca). Los ocho IC,s de RAM (MT 4264), de 8K cada uno, están en una línea inferior. Los dos IC, de ROM con el Applesoft, sistema operativo y firmware de 80 columnas en pantalla (EF ROM 342-0134-B y CD ROM 342-0134-B), de 8K cada uno, están a la derecha del procesador. El IC con la ROM del mapa de caracteres de vídeo (342-0160-A), de 8K, identificado como "VIDEO ROM", está a la derecha de los IC,s de ROM. El IC de ROM de decodificador de caracteres del teclado (342-0150-A) de 2K, identificado como "KEYBOARD ROM", está a la derecha de la RAM. En la placa base, los zócalos de ROM se identifican como "341-01xx" en lugar de los "342-01xx" que están instalados (según la Web Apple's ASIC's los IC,s "342-01xx" se instalaron en modelos posteriores; el Apple IIe "Enhanced" y el Apple IIe Platinum")
Se ha hecho una prueba de funcionamiento del ordenador (sin la tarjeta de la controladora de disquetera). El arranque fue instantáneo apareciendo el logotipo de Apple II en la pantalla. Seguidamente se han pulsador todas las teclas y se han ejecutado algunas instrucciones de BASIC. El funcionamiento era el correcto. Si esta insertada la tarjeta de la disquetera externa (sin disquetera o sin disquete) el ordenador se queda a la espera y es necesario pulsar "reset" y "control" para entrar en el BASIC. En este segundo caso, el signo parpadeante aparece en la última línea.
Tarjetas de expansión
Apple IEEE-488 Interface Card
La tarjeta "Apple IEEE-488 Interface Card" (ranura 2) tiene capacidad para conectar varios periféricos simultáneamente. Según el manual, la tarjeta se puede insertar en cualquier ranura de expansión y puede controlar hasta catorce periféricos conectados en cadena como la impresora, disqueteras,o módem, además de instrumentos científicos o industriales (multímetros digitales, generadores de frecuencia y otros instrumentos de medida).
Apple Disk II Interface Card
Controladora para dos disqueteras de 5,25" (SSDD) de 140K mediante dos conectores de 20 pines (DRIVE 1 y DRIVE 2). Si se conecta la tarjeta en una de las ranuras asignadas (5, 6 o 7) el ordenador la detecta y se queda a la espera de que se introduzca un disquete. Para entrar en el BASIC interno (AppleSoft Basic) basta con pulsar simultáneamente las teclas "reset" y "control".
Epson Parallel Printer Interface Card
Interface para una impresora paralelo Centronics de 80 columnas. Disponía de un conector de 16 pines y necesitaría un cable convertidor de 16 pines a Centronics 36 (CN36)
Apple IIc (1984)
Adquirido en Francia. Nº de serie: 2A2S4 009417 (Assembled in Ireland)
Incorporaba un procesador MOS 65C02 (NCR 65C02A), 128K de RAM (en 16 IC,s), 16K de ROM (en un IC) con el BASIC (Applesoft), 8K ROM (en un IC) para el generador de caracteres de vídeo y 2K de ROM (en un IC) para el teclado (el total de ROM era de 26K). Disponía de dos modos texto, cuatro modos gráficos con un máximo de 16 colores y sonido mono interno (o estéreo con auriculares). El teclado (en este ordenador vendido en Francia) era "azerty". Encima del teclado (de izquierda a derecha) tenía un pulsador de reinicio (reset), un pulsador de selección de (80/40) columnas, un pulsador de selección del teclado (usado principalmente entre diferentes tipos de teclado "qwerty"), un diodo de lectura de la disquetera y un diodo de encendido.
En la parte posterior tenía (de izquierda a derecha) un conector DB-9 para controladores (joystick, ratón y otros), un conector DIN-5 para un módem externo, un conector de vídeo RGB (D-15), un conector RCA para video compuesto, un conector para una disquetera externa (D-17), un conector DIN-5 como puerto serie (para impresora o plotter), un conector DIN-7 (macho) para la fuente de alimentación externa (15V DC) y un interruptor de encendido/apagado.
En la parte posterior tenía también un asa de transporte, que servía, además, para elevar el teclado del ordenador.
En el lateral derecho disponía de un control de volumen del altavoz interno y de un conector jack de sonido estéreo para auriculares.
La disquetera externa (5,25"/140K) estaba situada en el lateral izquierdo. La empresa entregaba el ordenador con un conjunto de cinco disquetes: "Introducing the Apple IIc"; "The Apple at work", "The Apple at play", "Inside the Apple IIc" y "System utilities". De no introducir un disquete se pulsaban las teclas "reset" y "control", se tecleaba "home" y, a continuación se pulsaba "intro para ejecutar el "AppleSoft Basic" interno.
Para acceder al interior se extraen seis tornillos y, además los cuatro centrales de la disquetera). Se levanta la carcasa superior (sin el teclado). La fuente de alimentación está a la izquierda y la disquetera a la derecha.
Se retira el teclado y la disquetera, quedando la placa base a la vista. El procesador (NCR 65C02A) está abajo a la derecha. Los 16 IC,s de RAM (TMS4164-22NL), de 8K cada uno, están alineados verticalmente a la derecha. El IC de ROM (342-0272A), de 16K, con el BASIC, sistema operativo y firmware de vídeo está abajo (centrado). Además tiene otros dos IC,s, de ROM: el IC con el generador de caracteres de vídeo (HN482764G-2) de 8K, con la inscripción 342-0279, que está arriba (con la etiqueta blanca) y el IC del teclado, (etiquetado "FRENH KEYBOARD") de 2K, que está centrado abajo (con la etiqueta blanca)
El ordenador Apple IIe, formó parte de la serie más popular en los Estados Unidos que se había iniciado en 1976 con el Apple (no llegó a fabricarse en serie). En 1977 se inició la producción del Apple II (16/48K de RAM), continuada en 1979 con el Apple II Plus que tuvo versiones destinadas a la exportación (Apple II Europlus y J-Plus). En 1983 salió a la venta el Apple IIe, con mejores prestaciones que el Apple II Plus (tenía 64K de RAM, teclado mejorado, escritura en mayúsculas y minúsculas y 40/80 columnas en pantalla) llegando a ser el ordenador más popular de la serie. El Apple IIe tuvo dos versiones mejoradas: Apple IIe Enhanced (1985) y Apple IIe Platinum de 128K (1987): La serie también tuvo un ordenador de sobremesa, el Apple 2GS en 1986 y dos "portables": el Apple IIc en 1984 (con disquetera de 5,25") y el Apple IIc Plus en 1988 (con disquetera de 3,5"). Los primeros ordenadores de la serie coparon el mercado norteamericano hasta la llegada del Commodore 64. Los Apple IIc comercializados en Francia (este ordenador) se adaptaron al mercado local, Su teclado era "azerty" y se vendían con un cable de vídeo RGB para conectarlo a una TV SECAM. La disquetera del ordenador tenía preferencia de carga (al encender se quedaba "en espera" hasta que se introducía un disquete). Para cargar el BASIC interno (AppleSoft Basic) se pulsaban simultáneamente las teclas "reset" y "control", a continuación teclear "home" y pulsar "intro".
Incorporaba un procesador MOS 65C02 (NCR 65C02A), 128K de RAM (en 16 IC,s), 16K de ROM (en un IC) con el BASIC (Applesoft), 8K ROM (en un IC) para el generador de caracteres de vídeo y 2K de ROM (en un IC) para el teclado (el total de ROM era de 26K). Disponía de dos modos texto, cuatro modos gráficos con un máximo de 16 colores y sonido mono interno (o estéreo con auriculares). El teclado (en este ordenador vendido en Francia) era "azerty". Encima del teclado (de izquierda a derecha) tenía un pulsador de reinicio (reset), un pulsador de selección de (80/40) columnas, un pulsador de selección del teclado (usado principalmente entre diferentes tipos de teclado "qwerty"), un diodo de lectura de la disquetera y un diodo de encendido.
En la parte posterior tenía (de izquierda a derecha) un conector DB-9 para controladores (joystick, ratón y otros), un conector DIN-5 para un módem externo, un conector de vídeo RGB (D-15), un conector RCA para video compuesto, un conector para una disquetera externa (D-17), un conector DIN-5 como puerto serie (para impresora o plotter), un conector DIN-7 (macho) para la fuente de alimentación externa (15V DC) y un interruptor de encendido/apagado.
En la parte posterior tenía también un asa de transporte, que servía, además, para elevar el teclado del ordenador.
En el lateral derecho disponía de un control de volumen del altavoz interno y de un conector jack de sonido estéreo para auriculares.
La disquetera externa (5,25"/140K) estaba situada en el lateral izquierdo. La empresa entregaba el ordenador con un conjunto de cinco disquetes: "Introducing the Apple IIc"; "The Apple at work", "The Apple at play", "Inside the Apple IIc" y "System utilities". De no introducir un disquete se pulsaban las teclas "reset" y "control", se tecleaba "home" y, a continuación se pulsaba "intro para ejecutar el "AppleSoft Basic" interno.
Para acceder al interior se extraen seis tornillos y, además los cuatro centrales de la disquetera). Se levanta la carcasa superior (sin el teclado). La fuente de alimentación está a la izquierda y la disquetera a la derecha.
Se retira el teclado y la disquetera, quedando la placa base a la vista. El procesador (NCR 65C02A) está abajo a la derecha. Los 16 IC,s de RAM (TMS4164-22NL), de 8K cada uno, están alineados verticalmente a la derecha. El IC de ROM (342-0272A), de 16K, con el BASIC, sistema operativo y firmware de vídeo está abajo (centrado). Además tiene otros dos IC,s, de ROM: el IC con el generador de caracteres de vídeo (HN482764G-2) de 8K, con la inscripción 342-0279, que está arriba (con la etiqueta blanca) y el IC del teclado, (etiquetado "FRENH KEYBOARD") de 2K, que está centrado abajo (con la etiqueta blanca)
La ROM est.a identificada en el manual de referencia del ordenador (Apple IIc Reference Manual, Volume 1). La ROM 23128 de 16K (Applesoft editor and interpreter, Monitor y Enhanced video firmware), la ROM 2316 de 2K (keyboard character decoder) y la ROM 2364 de 8k (character sets for the video display).
Conexión a la TV
El Apple dispone de una salida de vídeo compuesto con la que se puede conectar a una TV o a un monitor con sistema compatible (PAL o NTSC en USA). Este ordenador fue adquirido en Francia y viene, por tanto, preparado que poder conectarlo a una TV SECAM mediante un cable euro conector (RGB).
Fuente de alimentación
Se ha preparado un cable específico con un conector DIN7 hembra y un transformador de 15V DC. Según el manual (Apple IIc Reference Manual Volume 1), el voltaje es de 15V DC, en los pines 5 y 6 y masa en los pines 2 y 3. En el esquema está representado el conector en la parte posterior del ordenador.
Ordenadores Sega
Como consecuencia del descenso en ventas de las máquinas recreativas, Sega inició la fabricación de consolas destinadas al mercado doméstico. En 1983 sacó a la venta la consola SG-1000 Mark I, entrando en competencia con empresas ya consolidadas en el mercado por lo que tuvo poco éxito. Intentando dar más posibilidades a la consola fabricó una versión con teclado: el ordenador SC-3000 que disponía (además del teclado) del mismo puerto para cartuchos que la consola original (SG-1000 Mark I) y de conectores para un reproductor de casete. En 1984, Sega sacó también al mercado una actualización de la consola (SG-1000 Mark II)) que tenía la posibilidad de conectar un teclado externo. En 1985 produjo la Mark III (SG-1000 Mark III) que contaba con más memoria RAM y con una ranura para tarjetas de Sega: la "Sega Card" (además del conector para cartuchos).
El ordenador se vendió con carcasa blanca en Japón y de color negro los dedicados a la exportación (en la fotografía). El puerto para tarjetas de Sega (Sega Card) de la versión Mark III de la consola SG-1000 estaba situado en la carcasa superior (a la derecha, en la fotografía).
El SC-3000 (Sega Computer 3000) tuvo dos versiones con las mimas prestaciones, pero con diferente teclado:
- SC-3000, con teclado de "goma", con 2K de RAM y 16K de VRAM
- SC-3000H, con teclado mejorado, con 2K de RAM y 16K de VRAM
La memoria RAM, necesaria para la mayoría de los programas (de los 18K de RAM, solo 2K estaban a disposición del usuario, el resto era VRAM) estaba incluida en los cartuchos (con los juegos o con el BASIC). Los cartuchos con el BASIC tuvieron dos versiones (nivel II y nivel III), cada una de ellas con dos variantes (A y B) que se diferenciaban por la memoria RAM que incorporaban:
- Basic Nivel II A, sin memoria RAM añadida (2K de RAM y 16K de VRAM)
- Basic Nivel II B, ampliaba a 4K la RAM (además de los 16K de VRAM)
- Basic, nivel III A, ampliaba a 16K la RAM (además de los 16K de VRAM)
- Basic, nivel III B, ampliaba a 32K la RAM (además de los 16K de VRAM)
El ordenador se vendió principalmente en Japón, en China, en Australia, en Nueva Zelanda, en Francia (con el nombre de Yeno), en Italia y en Finlandia.
Se fabricó también un tercer ordenador, el SC-5000, del que se disponen pocos datos.
Sega SC-3000 (1983)
Adquirido en Italia. Nº de serie: H1117189 (made in Japan)
El SC-3000 (Sega Computer 3000), fabricado por Sega en 1983, fue el primer y único ordenador de la empresa japonesa. El SC-3000 estaba basado en la consola SG-1000 Mark I que Sega había sacado a la venta ese mismo año (el ordenador tenía el mismo puerto para cartuchos y, además, un teclado y dos conectores para un reproductor de casete externo). La consola SG-1000 tuvo dos versiones más: la SG-1000 Mark II en 1984 (con conector para un teclado externo) y la SG-1000 Mark III en 1985 (con conector para cartuchos y lector de tarjetas "Sega Card"). El SC-3000 necesitaba un un cartucho para funcionar. Como en la consola original, la RAM y la ROM necesaria para reproducir los programas estaban en los cartuchos (el ordenador solo tenía 2K de RAM y 16K de VRAM). Insertando un cartucho con el BASIC funcionaba como un ordenador, utilizando para la carga y grabación de datos un reproductor de casete externo. Tenía disponibles cuatro cartuchos del BASIC (niveles II A, II B, II a y III B) que ampliaban la memoria RAM hasta 32K (ninguna, 4K, 16K y 32K respectivamente).. Ese mismo año tuvo una versión mejorada, el SC-3000H con las mismas prestaciones y un teclado de mejor calidad. En Francia se vendió como Yeno SC-3000.
El Sega SC-3000 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 2K de RAM (en un IC) y 16K de VRAM (en ocho IC,s). Los cartuchos proporcionan la ROM y, además, la RAM necesaria para ejecutar el BASIC, los programas o los juegos. Disponía de un modo texto, dos modos gráficos con 16 colores y sonido mono (en la TV). Su teclado era "qwerty", con teclas multifunción para acceder a las instrucciones del BASIC. Tenía un diodo de encendido y un pulsador de reinicio (RESET) a la derecha del teclado.
En la parte posterior tenía (de izquierda a derecha): un interruptor de encendido/apagado (POWER ON/OFF), un conector (ADAPTOR) para la fuente de alimentación (9V DC, centro negativo), dos conectores para el reproductor de casete (CASSETTE IN/OUT), un conector DIN-7 para la impresora (PRINTER), un conector DIN-5 de vídeo compuesto (PAL) y sonido (VIDEO), un espacio para el selector de canales (sin uso en la versión PAL europea) y un conector de RF (PAL) para la TV (TV RF).
El puerto para cartuchos (ROM/RAM cartridge Slot) estaba en el lateral derecho (la carga del cartucho era instantánea).. En el lateral izquierdo tenía dos conectores de joystick estándar (DB-9)
Para acceder al interior se extraían tres tornillos (sujetan la parte anterior de la carcasa superior con el teclado). Seguidamente se desplazaba hacia la parte frontal lo suficiente para liberar la tapa posterior de la carcasa. Se retiraba la tapa presionado ligeramente (de derecha a izquierda) y seguidamente la parte anterior de la carcasa (con el teclado) quedando a la vista la placa base. Centrada en la placa base tenía una segunda placa de menor tamaño que proporcionaba (en este caso) la señal de vídeo compuesto PAL. Una vez retirada quedaba a la vista la totalidad de la placa base.
El procesador (NEC D780C-1) está situado abajo (a la derecha). Los ocho IC,s de VRAM,(MCM4517P15), de 2K cada uno, están alineados también abajo (a la izquierda). Entre el procesador y los IC,s de VRAM está el IC MB8128-15 de 2K de RAM (a disposición del usuario). Al retirar la (sub) placa de vídeo quedan a la vista dos IC,s: el NEC D8255AC-5 de control de periféricos (I/O interface) y el SN76489AN encargado de generar el sonido. El procesador de vídeo está a la izquierda. El difusor de calor metálico situado a la derecha de la (sub) placa RGB está encima del regulador de voltaje (PC 77805). Entre el procesador y el difusor plateado está el IC "SEGA MITEC 2" ("Gate Array"), desarrollado específicamente para el ordenador para "generar señales de control para la ROM y D-RAM externa".
En la placa base, el IC HIC-1 (Hybrid IC), situado próximo al difusor de calor, es el encargado de la señal del reproductor de casete. La pequeña placa de vídeo tiene un IC modulador de vídeo (LM1889N) y otros dos pequeños circuitos integrados.
Finalmente se ha llevado a cabo la prueba con con el cartucho de BASIC Level III B (PAL) de la colección. El ordenador funciona correctamente, tanto a través de la señal de vídeo compuesto del conector DIN-5 como por la señal de TV del conector RF, aunque la imagen obtenida a través de la señal de vídeo es más nítida (a la izquierda).
Cable de TV y cable de vídeo compuesto
Con el ordenador se incluía un distribuidor antena/ordenador. El distribuidor se conectaba a la TV mediante un cable RF y al ordenador a través de un cable con dos conectores RCA (también incluido).
Con el ordenador se incluía un distribuidor antena/ordenador. El distribuidor se conectaba a la TV mediante un cable RF y al ordenador a través de un cable con dos conectores RCA (también incluido).
El SC-3000/SC-3000H también disponía de un conector (DIN-5) de vídeo compuesto (PAL) y sonido compatible con las primeras consolas de SEGA. Se utilizaba solamente el pin 1 (audio), el pin 2 (masa) y el pin 3 (vídeo compuesto).
Yeno SC-3000 (1983) (RGB)
Adquirido en Francia. Nº de serie: H1114597 (made in Japan)
Versión del Sega SC-3000, distribuido en Francia por Yeno, con conector de vídeo RGB en lugar del RF y el de vídeo compuesto (PAL) que tenían los vendidos en otros países europeos. El SC-3000 (Sega Computer 3000), fabricado por Sega en 1983, fue el primer (y único) ordenador de la empresa japonesa. El SC-3000 estaba basado en la consola SG-1000 Mark I que Sega había sacado a la venta ese mismo año (el ordenador tenía el mismo puerto para cartuchos y, además, un teclado y dos conectores para un reproductor de casete externo). La consola SG-1000 tuvo dos versiones más: la SG-1000 Mark II en 1984 (con conector para un teclado externo) y la SG-1000 Mark III en 1985 (con conector para cartuchos y lector de tarjetas "Sega Card"). El SC-3000 necesitaba un cartucho para funcionar. Como en la consola original, la RAM y la ROM necesaria para reproducir los programas estaban en los cartuchos (el ordenador solo tenía 2K de RAM y 16K de VRAM). Insertando el cartucho con el BASIC funcionaba como un ordenador, utilizando para la carga y grabación de datos un reproductor de casete externo. Tenía disponibles cuatro cartuchos del BASIC (niveles II A, II B, II a y III B) que ampliaban la memoria RAM hasta 32K (ninguna, 4K, 16K y 32K respectivamente). Ese mismo año tuvo una versión mejorada, el SC-3000H con las mismas prestaciones y un teclado de mejor calidad.
El Yeno SC-3000 incorporaba un procesador Sharp LH0080A (Z80 A CPU), 2K de RAM (en un IC) y 16K de VRAM (en ocho IC,s). Los cartuchos proporcionan la ROM y la memoria RAM necesaria para el BASIC o los juegos. Disponía de un modo texto, dos modos gráficos con 16 colores y sonido mono (en la TV). Su teclado era "qwerty", con teclas multifunción para acceder a las instrucciones del BASIC. Tenía un diodo de encendido y un pulsador de reinicio (RESET) a la derecha del teclado.
En la parte posterior tenía (de izquierda a derecha): un interruptor de encendido/apagado (POWER ON/OFF), un conector (ADAPTOR) para la fuente de alimentación (9V DC 1,2 A, centro negativo), dos conectores para el reproductor de casete (CASSETTE IN/OUT), un conector DIN-7 para la impresora (PRINTER), un conector DIN-8 de vídeo RGB y sonido (VIDEO), un espacio para el selector de canales (sin uso en la versión RGB) y una perforación (tapada) que correspondería al conector de RF en la versión PAL (la versión RGB no dispone de modulador RF interno).
El puerto para cartuchos (ROM/RAM cartridge Slot) estaba en el lateral derecho (la carga del programa era instantánea). En el lateral izquierdo tenía dos conectores de joystick estándar (DB-9)
Para acceder al interior se extraían tres tornillos (sujetan la parte anterior de la carcasa superior con el teclado). Seguidamente se desplazaba hacia la parte frontal lo suficiente para liberar la tapa posterior de la carcasa. Se retiraba la tapa presionado ligeramente (de derecha a izquierda) y seguidamente la parte anterior de la carcasa (con el teclado) quedando a la vista la placa base. Centrada en la placa base tenía una segunda placa, de menor tamaño, que proporcionaba (en este caso) la señal de vídeo RGB. Una vez retirada quedaba a la vista la totalidad de la placa base.
El procesador (Sharp LH0080A) está situado abajo (a la derecha). Los ocho IC,s (MB8118-12) de VRAM, de 2K cada uno, están alineados también abajo (a la izquierda). Entre el procesador y los IC,s de VRAM está el IC (MSM2128-15R8) de 2K de RAM (a disposición del usuario). Al retirar la placa de vídeo RGB quedan a la vista dos IC,s: el IC NEC D8255AC-1 de control de periféricos (I/O interface) y el IC SN76489AN encargado de generar el sonido. El procesador de vídeo (TMS9929ANL) está a la izquierda. El difusor de calor metálico situado a la derecha de la (sub) placa RGB está encima del regulador de voltaje (PC 77805). Entre el procesador y el difusor plateado está el IC "SEGA MITEC 2" ("Gate Array"), desarrollado específicamente para el ordenador para "generar señales de control para la ROM y D-RAM externa".
En la placa base, el IC HIC-1 (Hybrid IC), situado próximo al difusor de calor, es el encargado de la señal del reproductor de casete. La pequeña placa de vídeo RGB tiene un solo IC, el regulador de voltaje TL497ACN.
La única ROM que se menciona en el manual de servicio es la que proporcionan los cartuchos con el BASIC. La RAM necesaria para la ejecución de los juegos está incluida en el cartucho. Los cartuchos con el BASIC pueden aumentar la RAM hasta los 32K (nivel IIA, 0K; nivel IIB, 4K; nivel IIIA, 16K y nivel IIIB, 32K).
Se ha hecho una prueba de funcionamiento del ordenador empleando el transformador original, el cable euroconector específico y el cartucho de la colección "Champion Tennis", obteniéndose una imagen nítida en pantalla y sonido en la TV.
Cable de vídeo RGB
Los ordenadores vendidos en Francia se vendían con un cable euroconector de vídeo RGB y sonido.
En el manual técnico se detalla el conector. la señal de vídeo compuesto (pin 3) de la versión PAL se sustituyó por la de sincronización. En una TV con vídeo RGB la imagen obtenida es de gran calidad. No todas las TV de la época con euroconector tienen vídeo RGB (algunas solo admiten vídeo compuesto) y, en ese caso, solo se obtiene una imagen negra en la pantalla.
Sega SC-3000H (1983)
Adquirido en Italia. Nº de serie: H2496611 (made in Japan)
El SC-3000H (Sega Computer 3000H), fabricado por la empresa japonesa Sega en 1983, fue una versión, con teclado mejorado, del primer y único ordenador de la empresa, el SC-3000. A su vez, las dos versiones estaban basadas en la consola SG-1000 Mark I que Sega había sacado a la venta ese mismo año (el ordenador tenía el mismo puerto para cartuchos y, además, el teclado y dos conectores para un reproductor de casete externo). El SC-3000H necesitaba un un cartucho para funcionar. Como en la consola original, la RAM y la ROM necesaria para reproducir los programas estaban en los cartuchos (el ordenador solo tenía 2K de RAM y 16K de VRAM). Insertando un cartucho con el BASIC funcionaba como un ordenador, utilizando para la carga y grabación de datos un reproductor de casete externo. Tenía disponibles cuatro cartuchos del BASIC (niveles II A, II B, II a y III B) que ampliaban la memoria RAM hasta 32K (ninguna, 4K, 16K y 32K respectivamente). En Francia se vendió como Yeno SC-3000H.
El Sega SC-3000H incorporaba un procesador SHARP LH0080A (Z80 A CPU), 2K de RAM (en un IC) y 16K de VRAM (en ocho IC,s). Los cartuchos proporcionan la ROM y la memoria RAM necesaria para los juegos o el BASIC. Disponía de un modo texto, dos modos gráficos con 16 colores y sonido mono (en la TV). Su teclado era "qwerty". Tenía un diodo de encendido y un pulsador de reinicio (RESET), a la derecha del teclado.
En la parte posterior tenía (de izquierda a derecha): un interruptor de encendido/apagado (POWER ON/OFF), un conector (ADAPTOR) para la fuente de alimentación (9V DC, centro negativo), dos conectores para el reproductor de casete (CASSETTE IN/OUT), un conector DIN-7 para la impresora (PRINTER), un conector DIN-5 de vídeo compuesto (PAL) y sonido (VIDEO), un espacio para el selector de canales (sin uso en la versión PAL europea) y un conector de RF (PAL) para la TV (TV RF).
El puerto para cartuchos (ROM/RAM cartridge Slot) estaba en el lateral derecho (la carga de los programas era instantánea). En el lateral izquierdo tenía dos conectores de joystick estándar (9 pines).
Para acceder al interior se extraían tres tornillos (sujetan la parte anterior de la carcasa superior con el teclado). Seguidamente se desplazaba hacia la parte frontal lo suficiente para liberar la tapa posterior de la carcasa. Se retiraba la tapa presionado ligeramente (de derecha a izquierda) y seguidamente la parte anterior de la carcasa (con el teclado) quedando a la vista la placa base. Centrada en la placa base tenía una segunda placa, de menor tamaño, que proporcionaba (en este caso) la señal de vídeo compuesto PAL. Una vez retirada quedaba a la vista la totalidad de la placa base.
El procesador (Sharp LH0080A) está situado abajo (a la derecha). Los ocho IC,s (MCM4517P15) de VRAM, de 2K, cada uno están situados en una línea inferior (a la izquierda). Entre el procesador y los IC,s de VRAM está situado el IC MB8128-15 con los 2K de RAM (a disposición del usuario). El retirar la placa de vídeo RGB quedan a la vista dos IC,s: un NEC D8255AC-2 de control de periféricos (I/O interface) y el IC SN76489AN (de menor tamaño) encargado de generar el sonido. El procesador de vídeo (TMS9929ANL) está a la izquierda. El difusor de calor metálico situado a la derecha de la (sub) placa RGB está situado encima del regulador de voltaje (PC 77805). Entre el procesador y el difusor plateado está situado el IC "SEGA 315-5031" ("Gate Array"), desarrollado específicamente para el ordenador para "generar señales de control para la ROM y D-RAM externa".
En la placa base, el IC HIC-1 (Hybrid IC), situado próximo al difusor de calor, es el encargado de la señal del reproductor de casete. La pequeña placa de vídeo tiene un IC modulador de vídeo (LM1889N) y otros dos pequeños circuitos integrados.
En la prueba de funcionamiento del ordenador y cartucho BASIC se utilizaron los dos conectores: el RF y el DIN-5 de vídeo compuesto y sonido. La imagen obtenida es de buena calidad en los dos casos, aunque la de vídeo compuesto es más nítida (imagen de la derecha).
Cable de TV y cable de vídeo compuesto
Con el ordenador se incluía un distribuidor antena/ordenador. El distribuidor se conectaba a la TV mediante un cable RF y al ordenador a través de un cable con dos conectores RCA (también incluido).
El SC-3000H disponía de un conector (DIN-5) de vídeo compuesto (PAL) y sonido, compatible con las primeras consolas de SEGA. En el conector DIN-5 se utilizaba el pin 1 (audio), el pin 2 (masa) y el pin 3 (vídeo compuesto).
Yeno SC-3000H (1983) (RGB)
Adquirido en Francia. Nº de serie: H3520731 (made in Japan)
Versión del Sega SC-3000H, distribuido en Francia por Yeno, con conector de vídeo RGB en lugar del RF y el de vídeo compuesto (PAL) que tenían los vendidos en otros países europeos. El SC-3000H (Sega Computer 3000H), fabricado por la empresa japonesa Sega en 1983, era una versión, con teclado mejorado, del primer y único ordenador de la empresa, el SC-3000. A su vez, las dos versiones estaban basadas en la consola SG-1000 Mark I que Sega había sacado a la venta ese mismo año (el ordenador tenía el mismo puerto para cartuchos y, además, un teclado y dos conectores para un reproductor de casete externo). El SC-3000H necesitaba un un cartucho para funcionar. Como en la consola original, la RAM y la ROM necesaria para reproducir los programas estaban en los cartuchos (el ordenador solo tenía 2K de RAM y 16K de VRAM). Insertando un cartucho con el BASIC funcionaba como un ordenador, utilizando para la carga y grabación de datos un reproductor de casete externo. Tenía disponibles cuatro cartuchos del BASIC (niveles II A, II B, II a y III B) que ampliaban la memoria RAM hasta 32K (ninguna, 4K, 16K y 32K respectivamente).
El Yeno SC-3000H incorporaba un procesador Sharp LH0080A (Z80 A CPU), 2K de RAM (en un IC) y 16K de VRAM (en ocho IC,s). Los cartuchos proporcionan la ROM y la memoria RAM necesaria para el BASIC o los juegos. Disponía de un modo texto, dos modos gráficos con 16 colores y sonido mono (en la TV). Su teclado era "qwerty". Tenía un diodo de encendido y un pulsador de reinicio (RESET) a la derecha del teclado.
En la parte posterior tenía (de izquierda a derecha): un interruptor de encendido/apagado (POWER ON/OFF), un conector (ADAPTOR) para la fuente de alimentación (9V DC 1,2 A, centro negativo), dos conectores para el reproductor de casete (CASSETTE IN/OUT), un conector DIN-7 para la impresora (PRINTER), un conector DIN-8 de vídeo RGB y sonido (VIDEO), un espacio para el selector de canales (sin uso en la versión RGB) y una perforación (tapada) que correspondería al conector de RF en la versión PAL (la versión RGB no dispone de modulador RF interno).
Disponía de un puerto de cartuchos en el lateral derecho (ROM/RAM cartridge Slot). Para que funcionara era necesario que tuviera conectado un cartucho ya fuera con el BASIC (como ordenador) o con un juego (como consola) siendo la carga instantánea. En el lateral izquierdo contaba con dos conectores de joystick estándar (9 pines).
Centrada en la placa a base está situada otra (sub) placa de menor tamaño que proporciona (en este caso) la señal de vídeo RGB.
El procesador (Sharp LH0080A) está situado abajo (a la derecha). Los ocho IC,s (MCM4517P15) de VRAM, de 2K, cada uno están situados en una línea inferior (a la izquierda). Entre el procesador y los IC,s de VRAM está situado el IC MB8128-15 con los 2K de RAM (a disposición del usuario). El retirar la placa de vídeo RGB quedan a la vista dos IC,s: un NEC D8255AC-2 de control de periféricos (I/O interface) y el IC SN76489AN (de menor tamaño) encargado de generar el sonido. El procesador de vídeo (TMS9929ANL) está a la izquierda. El difusor de calor metálico situado a la derecha de la (sub) placa RGB está situado encima del regulador de voltaje (PC 77805). Entre el procesador y el difusor plateado está situado el IC "SEGA MITEC 2" ("Gate Array"), desarrollado específicamente para el ordenador para "generar señales de control para la ROM y D-RAM externa".
En la placa base, el IC HIC-1 (Hybrid IC), situado próximo al difusor de calor, es el encargado de la señal del reproductor de casete. La pequeña placa de vídeo RGB tiene un solo IC, el regulador de voltaje TL497ACN.
Los cartuchos con el BASIC pueden aumentar la RAM hasta los 32K (nivel IIA, 0K; nivel IIB, 4K; nivel IIIA, 16K y nivel IIIB, 32K). El cartucho con el BASIC level III B, aumentaba la memoria RAM total a 48K, siendo 32K para el usuario y 16K de la memoria de vídeo (VRAM). Era necesario, en el caso de emplear el SC-3000 como ordenador, usar también un reproductor de casete para grabar o cargar datos o programas. Los cartuchos con los juegos, en este caso el Champion Tennis, funcionaban tanto en la consola SG-1000 como en el ordenador SC-3000.
Se ha hecho una prueba de funcionamiento del ordenador empleando el transformador original, el cable euroconector específico y el cartucho de la colección "Champion Tennis", obteniéndose una imagen nítida en pantalla y sonido en la TV.
Cable de vídeo RGB
Los ordenadores vendidos en Francia disponían de un conector DIN-8 con salida de vídeo RGB y sonido.
En el manual técnico se detalla el conector. la señal de vídeo compuesto (pin 3) de la versión PAL se ha sustituido por la de sincronización. No todas las TV con euroconector tienen entrada de vídeo RGB (algunas solo admiten vídeo compuesto) y, en ese caso, se obtiene una pantalla de color negro. En una TV con vídeo RGB la imagen obtenida es de gran calidad.
Accesorios
Reproductor de casete Yeno
Adquirido en Francia. Nº de serie. S/N (fabrique a Hong Kong)
Reproductor de casete comercializado en Francia por Yeno (adquirido con el SC-3000). En la carcasa superior estaba situado el compartimento para las cintas de casete con posibilidad de ser controladas por control remoto (ARRET AUTOMATIQUE). En una línea superior tenía un contador de vueltas y, en la inferior, las teclas correspondientes a un reproductor de casete estándar: grabación (ENREG), reproducción (LECTURE), rebobinado (RETOUR), avance rápido (AVANCE), abrir/parar (EJET/ARRET) y pausa (PAUSE). Entre las teclas y el compartimento del casete tenía el diodo de indicación de grabación de datos (DONNES) y el de inicio (MARCHE).
Los conectores estaban en el lateral izquierdo: conector DIN-5 (DIN), dos conectores jack para la entrada y salida de audio (S/E), conector mini jack (T) para el control remoto desde el ordenador, un interruptor (MONITOR) para activar el control remoto (ARR/MAR) y un control de volumen (NIVEAU-SORTIE). Independiente de la complejidad de los conectores de audio (y el conector DIN-5), el SC-3000 solo utilizará los conectores jack de entrada y salida de sonido, poniéndose en marcha o deteniendo la reproducción de cintas de forma manual por parte del usuario. El ordenador Yeno DPC-64 (MSX), versión del Daewoo DPC-200 coreano, dispone de un conector DIN-8 para controlar el reproductor de casete por lo que podría utilizar todas las funcionalidades del reproductor, incluido el control remoto.
Joystick Yeno (ITMC modelo DJS-100)
Adquirido en Francia. Nº de serie: S/N (fabrique en Coree)
Joystick de calidad fabricado en Corea y distribuido en Francia por Yeno. Dispone de una palanca de movimiento en todas direcciones y de tres pulsadores de acción o disparo.
Cartuchos
- BASIC Level III B
- Champion Tennis
Cintas
- Matemáticas I
- Matemáticas II
- Matemáticas III
Ordenadores Sharp
Sharp había sacado al mercado (1978-1982) el ordenador MZ 80K (48K de RAM) con monitor incorporado (salieron al mercado cinco versiones distintas). Continuó la serie con con el MZ-700 (1982) con 64K de RAM y 4K de ROM. El ordenador disponía de espacio dentro de la misma carcasa para un reproductor de casete y para un plotter y en función de esta posibilidad presentaba las siguientes versiones:
- MZ-710, modelo básico, sin ningún periférico incorporado.
- MZ-711, modelo básico, igual que el anterior pero con salida a la TV.
- MZ-721, con reproductor de casete.
- MZ-731, con reproductor de casete e impresora (plotter).
- MZ-780 (1984), mejora del MZ-731, que incluía una disquetera.
Tuvo su continuación con el ordenador MZ-800 (1985), con 64K de RAM y 16K de ROM. Según el manual, el ordenador tenía dos versiones:
- MZ-811, modelo básico con conectores para un reproductor de casete externo.
- MZ-821, con reproductor de casete incorporado.
El reproductor de casete podía sustituirse por una disquetera de 2,8" ("quick disk drive"). En Japón se vendió una versión con la disquetera como Sharp MZ-1500.
Además tuvo otras siete series destinadas al mercado empresarial. Según su diferente arquitectura interna se clasificaron en tres líneas de producción distintas:
- Serie MZ-80B (1981-1983), serie MZ-2500 (1985-1986) y serie MZ-2800 (1987)
- Serie MZ-3500 (1982), serie MZ-5500 (1983) y serie MZ-6500 (1984)
- Serie MZ-8000 (1985) (compatible IBM)
SHARP MZ-700 (versión MZ-721) (1982)
Adquirido en España. Nº de serie: 15013645 (made in Japan)
El Sharp MZ-700 (MZ-721) fue un ordenador fabricado por la empresa Sharp Corporation (Japón) en 1982. El MZ-700 disponía serie un espacio reservado en la carcasa para un reproductor de casete y otro para un plotter (específicos de la empresa). En función de los conectores y periféricos que se incluían en la carcasa llegó a tener cinco modelos diferentes (todos de 64K de RAM): el MZ-710, básico; el MZ-711, básico con conector RF; el MZ-721, con reproductor de casete; el MZ-731, con reproductor de casete y plotter y el MZ-780 (1984), versión mejorada del M-731, que ya disponía de disquetera. Previamente, Sharp había fabricado el MZ 80K, de 48K (con monitor incluido en la carcasa) y posteriormente la serie MZ-800 (1985). Además de los "home computer", la empresa japonesa también fabricó varias series, desde 1981 a 1985, con destino al mercado empresarial . Este ordenador es un modelo MZ-721 con un reproductor de casete (módulo extraible) incluido en la carcasa.
El MZ-700 (modelo MZ-721) incorporaba un procesador Z80, 64K de RAM (en ocho IC,s), 4K de VRAM y 8K de ROM (4K para el sistema operativo y 4K para el generador de caracteres). Según el manual, la ROM del generador de caracteres es de 2K (el IC tiene 2K libres). Disponía de un modo texto, un modo gráfico con ocho colores y sonido interno. Su teclado era de gran calidad. No disponía de BASIC en la ROM. Al encenderlo se accedía a un sistema operativo que permitía cargar el software de una cinta de casete, ya fuese BASIC, aplicación o juego,
El ordenador estaba preparado para dos ampliaciones. estando el espacio de la derecha reservado para el reproductor de casete (MZ-721) y el central para la impresora (plotter). Si el ordenador incorporaba las dos ampliaciones de fábrica (reproductor de casete y plotter) se denominaba MZ-731. También permitía utilizar impresoras y reproductores de casete externos.
En la parte posterior (a la izquierda) tenía: un conector RF para TV en color (con un selector H-L, a su derecha), un conector RCA de vídeo compuesto (con un selector B/N o color, a su izquierda), un conector DIN-8 de vídeo en color RGB y, debajo de estos, dos conectores jack (READ y WRITE) para el reproductor de casete (CASSETTE) y dos conectores para joystick (ocultos bajo una tapa de plástico). En la parte central (protegidos con tapas de metal) tenía un puerto de expansión (I/O BUS) y un puerto de impresora (PRINTER). A la derecha estaban situados el control de volumen (VOLUME), un pulsador de reinicio (RESET), un conector de alimentación (la fuente de alimentación era interna), un conector metálico (FG) de toma de tierra (masa) y un interruptor de encendido/apagado (POWER ON/OFF),
Para acceder al interior se extraen tres tornillos de la carcasa inferior y cinco de la parte posterior. Se extraen otros dos tornillos situado debajo de la tapa central. Se retira el reproductor de casete y se levanta la carcasa superior (sin el teclado). Antes de retirar el teclado, se extraen dos tornillos que sujetan los cables de masa (uno a derecha y otro a izquierda).
La placa base está a la derecha y la fuente de alimentación y el altavoz a la izquierda. En el manual se especifican las características del ordenador: procesador, RAM (ocho IC,s), VRAM (dos IC,s de 2K). La ROM (4K y 2K) del manual no coincide con la del ordenador que tiene dos IC, de 4K (el IC del generador de caracteres tiene 2K libres) .
El procesador (Z80 dfe SHARP) está a la izquierda del modulador. Los ocho IC,s de RAM (MB8264-15), de 8K cada uno, están abajo a la izquierda en dos líneas (de cuatro unidades en cada una). Los dos IC,s de VRAM (TMM2016AP-10) de 2K cada uno, están abajo a la derecha. El IC de ROM del generador de caracteres (CG) de 4K (M5L2732K) está abajo a la derecha (al lado de la VRAM). El IC de ROM del sistema operativo (Monitor) de 4K (M5L2732K) está en la izquierda de la placa, encima de la memoria RAM,
Programas

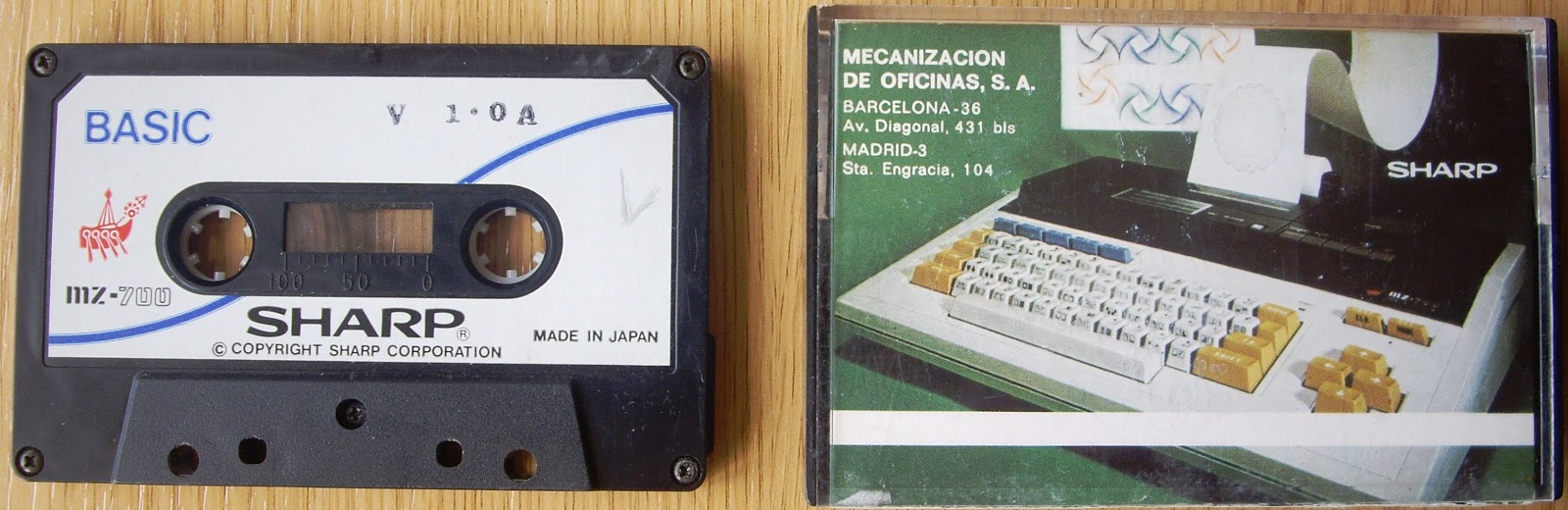

Son los que se proporcionaban con el ordenador: Una cinta con el BASIC y otras aplicaciones y otra cinta con unos juegos muy sencillos. En el reverso podemos ver las aplicaciones y el nombre de los juegos.
SHARP MZ-800 (versión MZ-821) (SECAM y teclado "azerty") (1985)
Adquirido en Francia. Nº de serie: 456014140 (fabrique au Japon)
El MZ-800 sustituyó al MZ-700 (1982). Para mantener la compatibilidad con el ordenador anterior, permitía seleccionar (con micro interruptores) entre dos modos de funcionamiento (MZ-700 o MZ-800). Según el manual, salieron al mercado dos versiones: una básica ("MZ-811") y otra (este ordenador) con un reproductor de casete integrado en la carcasa ("MZ-821"). La ROM tenía un pequeño programa con menú de inicio que se ejecutaba en el arranque. El menú tenía dos opciones: "monitor" para entrada directa de instrucciones y "cassette tape" para la carga de programas (entre ellos el BASIC) desde el reproductor de casete. Incorporaba un procesador SHARP LH00080A (Z80A-CPU), 64K de RAM, 16K de VRAM, 16K de ROM (4K para modo MZ-700, 8K para modo MZ-800 y 4K para la generación de caracteres (CG)), un modo texto y dos modos gráficos uno de ellos en color (con 4 colores de 16) y otro monocromático (ampliando la VRAM en otros 16K se añadían dos modos gráficos y se alcanzaban los 16 colores). Su sonido era interno. Disponía de un teclado de buena calidad (en este ordenador, adquirido en Francia, es "azerty"), con cinco teclas de función (en una línea superior) y cuatro de dirección (a la derecha). Entre el teclado y el reproductor de casete tenía un diodo de encendido.
El ordenador presentaba un escalón inmediatamente después del teclado formado por dos módulos independientes, el correspondiente al reproductor de casete (a la derecha) y el puerto de expansión (a la izquierda). El reproductor de casete podía ser sustituido por una disquetera de 2,8" ("quick disk drive").
Todos los conectores estaban en la parte posterior. A la izquierda tenía dos conectores para un reproductor de casete externo (READ/WRITE CASSETTE), un selector con las opciones "MONITOR" para seleccionar la salida de vídeo compuesto monocromático y "TV" para elegir la señal RF (SECAM), un conector RCA (RF/VIDEO) que proporciona vídeo compuesto o señal RF según la configuración del selector (no tiene el conector RF independiente como tenía la versión original NTSC) y un conector DIN-8 (RGB) con señal de vídeo RGBI para monitor en color. En la parte central tenía: un puerto de expansión (con dos conectores), un selector (SYSTEM SW 1 2 3 4 ON) con cuatro micro interruptores (el "1" para seleccionar modo de funcionamiento MZ-700 (ON) o MZ-800 (OFF) y el "2" y "3" para elegir entre impresoras de la empresa (ON-ON) o modelos estándar Centronics (OFF-OFF) y el "4" que no tenía función alguna), dos conectores de joystick (JOYSTICK 1 y 2) ocultos, un puerto de impresora (PRINTER) también oculto, un control de volumen del altavoz interno (VOLUME) y un pulsador de reinicio (RESET). A la derecha estaba situado el interruptor de encendido/apagado (POWER ON/OFF) y, a su izquierda dos conectores: el de alimentación (la fuente de alimentación era interna) y un conector de salida de 5V DC que hacía las funciones de fuente de alimentación de la impresora Sharp MZ-1P16 (opcional).
Adquirido en Francia. Nº de serie: 456014140 (fabrique au Japon)
El MZ-800 sustituyó al MZ-700 (1982). Para mantener la compatibilidad con el ordenador anterior, permitía seleccionar (con micro interruptores) entre dos modos de funcionamiento (MZ-700 o MZ-800). Según el manual, salieron al mercado dos versiones: una básica ("MZ-811") y otra (este ordenador) con un reproductor de casete integrado en la carcasa ("MZ-821"). La ROM tenía un pequeño programa con menú de inicio que se ejecutaba en el arranque. El menú tenía dos opciones: "monitor" para entrada directa de instrucciones y "cassette tape" para la carga de programas (entre ellos el BASIC) desde el reproductor de casete. Incorporaba un procesador SHARP LH00080A (Z80A-CPU), 64K de RAM, 16K de VRAM, 16K de ROM (4K para modo MZ-700, 8K para modo MZ-800 y 4K para la generación de caracteres (CG)), un modo texto y dos modos gráficos uno de ellos en color (con 4 colores de 16) y otro monocromático (ampliando la VRAM en otros 16K se añadían dos modos gráficos y se alcanzaban los 16 colores). Su sonido era interno. Disponía de un teclado de buena calidad (en este ordenador, adquirido en Francia, es "azerty"), con cinco teclas de función (en una línea superior) y cuatro de dirección (a la derecha). Entre el teclado y el reproductor de casete tenía un diodo de encendido.
El ordenador presentaba un escalón inmediatamente después del teclado formado por dos módulos independientes, el correspondiente al reproductor de casete (a la derecha) y el puerto de expansión (a la izquierda). El reproductor de casete podía ser sustituido por una disquetera de 2,8" ("quick disk drive").
Todos los conectores estaban en la parte posterior. A la izquierda tenía dos conectores para un reproductor de casete externo (READ/WRITE CASSETTE), un selector con las opciones "MONITOR" para seleccionar la salida de vídeo compuesto monocromático y "TV" para elegir la señal RF (SECAM), un conector RCA (RF/VIDEO) que proporciona vídeo compuesto o señal RF según la configuración del selector (no tiene el conector RF independiente como tenía la versión original NTSC) y un conector DIN-8 (RGB) con señal de vídeo RGBI para monitor en color. En la parte central tenía: un puerto de expansión (con dos conectores), un selector (SYSTEM SW 1 2 3 4 ON) con cuatro micro interruptores (el "1" para seleccionar modo de funcionamiento MZ-700 (ON) o MZ-800 (OFF) y el "2" y "3" para elegir entre impresoras de la empresa (ON-ON) o modelos estándar Centronics (OFF-OFF) y el "4" que no tenía función alguna), dos conectores de joystick (JOYSTICK 1 y 2) ocultos, un puerto de impresora (PRINTER) también oculto, un control de volumen del altavoz interno (VOLUME) y un pulsador de reinicio (RESET). A la derecha estaba situado el interruptor de encendido/apagado (POWER ON/OFF) y, a su izquierda dos conectores: el de alimentación (la fuente de alimentación era interna) y un conector de salida de 5V DC que hacía las funciones de fuente de alimentación de la impresora Sharp MZ-1P16 (opcional).
Una vez retiradas las protecciones metálicas, se accede a los conectores de joystick (de 9 pines, compatibles Atari) y al de la impresora. Según la distribución de los micro interruptores (SW) el ordenador tiene seleccionado el modo MZ-700 (1 en ON) y la impresora estándar (2 y 3 en OFF).
El puerto de expansión estaba situado en el módulo de mayor tamaño (en la parte posterior de la carcasa superior, a la izquierda). Dispone de dos conectores para tarjetas de ampliación específicas (como la tarjeta de 64K de RAM "MZ-IR18" que se utiliza para almacenar datos como disco RAM) o para otros accesorios. Los conectores estaban unidos a la placa base mediante un cable de cinta.
La imagen RF (SECAM) que se obtiene en una TV multisistema es de baja calidad. La imagen de la señal de vídeo compuesto (monocromo) es nítida. No se han hecho pruebas de funcionamiento con el conector DIN-8 con salida RGBI.
Una vez retirados los dos módulos (reproductor de casete y puerto de expansión) se tiene acceso a parte de la placa base quedando visibles varios de los IC,s principales: procesador SHARP LH00080A (Z80A CPU), la ROM 27128 de 16K (HN182 7128 G-30) y el IC de entrada y salida LH00081A (Z80A-PIO). Los IC,s de memoria RAM y VRAM quedan debajo del teclado.
Los 8 IC de memoria RAM MB8264A-15 (de 8K cada uno) están situados a la derecha. Los ICs de VRAM MB81416-12 (con 8K cada uno) están a la izquierda. Detrás de ellos hay dos zócalos vacíos reservados para la ampliación de la memoria de vídeo (MZ-IR25 con otros 16K de VRAM)
El BASIC (o cualquier otro programa) era necesario cargarlo desde el reproductor de casete o disquetera (interna de 2,8" de Sharp o externa de 5,25")
Los cables del ordenador (alimentación, RF y vídeo) son estándar. El cable con salida RGBI era específico del sistema.
Manuales
- MZ-700 Manual de Usuario
Cintas
- Programa inicio Sharp MZ 721
- Aplicaciones para MZ-821
- Cinta de juegos
Otros Ordenadores
Ordenadores Hitachi
La empresa japonesa Hitachi sacó al mercado el ordenador MB 6880 "BASIC Master" (1978), que tiene la consideración de ser el primer ordenador de 8 bit clasificado como "ordenador personal" dejando atrás la denominación de "microordenador" que se había utilizado hasta entonces. El MB 6880 inició la serie de 8 bits "BASIC Master":
- 1978: MB 6880, con 4K de RAM
- 1979: MB 6880 Nivel 2 (MB 6880 L2) con 8K de RAM y BASIC nivel 2
- 1980: MB 6881 Nivel 2 II (MB 6881 L2 II), con 16K de RAM
- 1980: MB 6890 Nivel 3 (no compatible con nivel 1, 2 y Jr)
- 1981: MB 6885 Jr, (Basic Master Jr, Nivel 2), con 16K de RAM (y VRAM 16K)
- 1981: MB 6891 Mark 2 (Nivel 3) (con caracteres chinos en la ROM)
- 1983: MB 6892 Mark 5, (Nivel 3) con 64K de RAM
- 1984: MB-S1/10 (modelo básico)
- 1984: MB-S1/20 con caracteres chinos en la ROM
- 1984: MB-S1/30, con 1MB de RAM y una disquetera.
- 1984: MB-S1/40, con 1MB de RAM y dos disqueteras
- 1985: MD-S1/10AV, con sonido mejorado y dos conectores para joystick
- 1985: MD-S1/15 (como el MB-S1/10 con tarjeta de comunicaciones)
- 1985: MD-S1/45 (como el MB S1/40 con tarjeta de comunicaciones)
- 1982: MB16000, con 128K de RAM y dos disqueteras.
- 1983: B16 EX
- 1983: MB-H1E, con 16K de RAM, vendido en japón
- 1983: MB-H1, con 32K de RAM, vendido en japón
- 1984: MB- H21, con 32K de RAM, vendido en japón
- 1984: MB-H2, con 64K de RAM y reproductor de casete. Vendido en Japón.
- 1985: Sakhr 200, con 32K de RAM, vendido en países árabes
- 1985: MB-H80, con 64K de RAM, vendido en Europa
- 1986: MB-H25, con 32K de RAM, vendido en Japón
- 1985: MB-H50, con 64K y teclado independiente, vendido en japón
- 1986: MB-H50N, con 64K y teclado independiente, vendido en japón
Hitachi MB-6881 BASIC Master L2 II (1980)
Adquirido en Alemania. Nº de serie: Y0E 001817
Tercer ordenador de la serie "BASIC Master" de Hitachi con el BASIC mejorado (nivel 2) y mayor cantidad de RAM (16K en lugar de 4K) y ROM (16K en lugar de 8K) en relación con el modelo inicial (Hitachi MB 6880). Considerado por la empresa como "ordenador personal" en lugar de "microordenador" (denominación empleada anteriormente en esta categoría) entró en competencia directa (sin mucho éxito) con los ordenadores Sharp MZ-80 y NEC PC-8001 que ya estaban consolidados en el mercado japonés. La serie tuvo siete modelos diferentes: MB-6880 (modelo inicial con 4K), MB-6880 L2 (con 8K y BASIC nivel 2), MB-6881 (L2, con más RAM y ROM), MB 6885 (con VRAM añadida), MB-6890 (con BASIC nivel 3), MB-6891 (con caracteres chinos) y MB-6892 de 64K).
El Hitachi MB-6881 incorporaba un procesador Hitachi HD 46800 (compatible Motorola 6800), 16K de RAM, 16K de ROM, un modo texto, un modo gráfico (monocromo) y sonido interno (beeper) y externo mediante un conector RCA. Tanto la carcasa superior como la inferior eran metálicas. Se sujetaban mediante tornillos que se introducían por los laterales (en plástico de color negro). Su teclado era "qwerty" (con caracteres japoneses sobre escritos) y la tecla RESET/BREAK a la izquierda. El resto de las teclas tenían solo caracteres japoneses. Encima del teclado tenía un interruptor de encendido/apagado (POWER ON/OFF) y un diodo de encendido.
En la parte posterior tenía (de izquierda a derecha): un selector de canales RF (1-2), un conector RF (NTSC), un conector RCA de vídeo compuesto NTSC (ビデオ), un conector RCA de sonido (オーディオ), un control de volumen (音量), un conector DIN-5 (力ス) para la fuente de alimentación externa (17V 0,4A, 9V 1,2A y -10V 0,1A) y un conector DIN-6 para el reproductor de casete (カセット)
El procesador (Hitachi HD46800) está situado en el lateral izquierdo (centro de color blanco). Los dos IC,s con la ROM (D2364C) con 8K cada uno están también a la izquierda encima del procesador. La memoria RAM formada por ocho IC,s (HM4716A-3) de 2K cada uno están alineados a la derecha (dispone además de ocho zócalos libres)
El altavoz está sujeto a la carcasa superior cerca de la placa del teclado
En la fuente de alimentación se indican los voltajes.
Ordenadores NEC
La empresa japonesa NEC fabricó varias series de ordenadores personales de 8 Bits y una serie de 16 Bits/32 Bits. Las series fueron:
- Serie 8000, primeros ordenadores personales de la empresa con un procesador NEC μPD780C-1 compatible Z80 A, con gráficos en color (RGB) y monocromo (vídeo compuesto):
- 1979: NEC PC-8001, con 16K de RAM y 20K de ROM.
- 1979: NEC PC-8001A, versión del ordenador vendido en USA.
- 1979: NEC PC-8001BE, versión vendida en el Reino Unido.
- 1983: NEC PC-8001 MK2, versión con 64K de RAM y conector para disquetera.
- 1985: NEC PC-8001 MK2 SR, versión con 64K de RAM con gráficos y sonido mejorados.
- Serie 6000: orientada al mercado doméstico disponían de conector RF para la TV y conectores RCA de vídeo compuesto y de sonido (los primeros modelos) y también RGB (después de la primera revisión) para conectarlos a un monitor. Su precio era asequible en comparación con los ordenadores profesionales de la empresa. Su procesador era de fabricación propia (NEC μPD780C-1) compatible Z80 A. Los ordenadores fueron:
- 1981: NEC PC-6001, con 16K de RAM.
- 1983: NEC PC-6001A, versión vendida en USA
- 1983: NEC PC-6001 MK2, versión con 64K de RAM, conector de vídeo RGB y conector para disquetera.
- 1983: NEC PC-6601, versión mejorada del PC-6001 MK2 con disquetera de 3,5"
- 1984: NEC PC-6001 MK2 SR (PC-6002), versión con 64K de RAM mejorada en gráficos y sonido.
- 1984: NEC PC-6601 SR, versión mejorada del PC-6001 MK2 SR con consola de sobremesa con una disquetera de 3,5" y teclado independiente.
- Serie NEC PC-8800 (1981-1989), con modelos de gama alta, diseñado para mercado doméstico y el empresarial, con procesadores NEC (durante el periodo de fabricación se utilizaron tres modelos diferentes de procesadores compatibles Z80 A). Disponían de consola de sobremesa y teclado independiente (el primer ordenador de la serie, el PC-8801 se podría considerar la versión de sobremesa con 64K de RAM del PC-8001). Se llegaron a comercializar cerca de 30 modelos diferentes, con una memoria RAM de 64K, 192K o 512K (según modelo).
- Serie NEC PC 9800 (PC-98), versión profesional diseñada expresamente para las empresas como ordenadores de oficina. Durante el período de fabricación (1982-2000) salieron al mercado más de 30 modelos diferentes (de 16 y 32 Bits). La producción finalizó cuando los ordenadores compatibles IBM comercializados por otras empresas coparon el mercado.
Ordenador NEC PC-6001 (1981)
Adquirido en Alemania, Nº de serie: C 2015211 (made in Japan)
El PC-6001 fue el primer ordenador de la serie PC-6000 de NEC (la empresa japonesa fabricó varias series de ordenadores personales con procesadores de 8 Bits y una serie profesional con procesadores de 16 y 32 Bits). Diseñado como "home computer" para consumo doméstico disponía de conector RF (NTSC) para la TV y conectores RCA de vídeo compuesto y sonido para conectarlo a un monitor. Se vendió inicialmente en el mercado japonés (1981) con teclado de "goma" y, en 1983, se comercializó Estados Unidos una versión con teclado mejorado (PC-6001A). Ese mismo año (1983) salió al mercado un modelo con 64K de RAM (PC-6001 MK2), que tuvo una versión posterior con disquetera de 3,5" (PC-6601). Dos años más tarde (1985) se comercializó un segundo modelo de 64K con gráficos y sonido mejorados (PC-6001 MK2 SR) y su versión con disquetera (PC-6601 MK2), que fueron los últimos de la serie.
El NEC PC-6001 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 16K de RAM (en ocho IC,s), 20K de ROM en tres IC,s (16K en dos IC,s con el N60 BASIC y 4K en un IC, con el mapa de caracteres): Disponía de un modo texto, cinco modos gráficos (uno monocromo) con un máximo de nueve colores y sonido mono (interno y externo). Su teclado era "qwerty" estándar con cinco teclas de función en la línea superior y cuatro de dirección a la derecha. Al teclado se le añadía una plantilla con caracteres japoneses que ocupaban el espacio libre entre las distintas teclas. Los caracteres japoneses se activaban al pulsar la tecla "kana" (かな) situada en la tercera línea (a la derecha) con un diodo de indicación de activado. A la izquierda de las teclas de función estaba situado el diodo de encendido.
El NEC PC-6001 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 16K de RAM (en ocho IC,s), 20K de ROM en tres IC,s (16K en dos IC,s con el N60 BASIC y 4K en un IC, con el mapa de caracteres): Disponía de un modo texto, cinco modos gráficos (uno monocromo) con un máximo de nueve colores y sonido mono (interno y externo). Su teclado era "qwerty" estándar con cinco teclas de función en la línea superior y cuatro de dirección a la derecha. Al teclado se le añadía una plantilla con caracteres japoneses que ocupaban el espacio libre entre las distintas teclas. Los caracteres japoneses se activaban al pulsar la tecla "kana" (かな) situada en la tercera línea (a la derecha) con un diodo de indicación de activado. A la izquierda de las teclas de función estaba situado el diodo de encendido.
En la parte posterior tenía (de izquierda a derecha): cable de alimentación (100V), interruptor de encendido/apagado (電源 入 切), pulsador de reinicio (リセット), conector de impresora (プリンタ), conector DIN-8 para el reproductor de casete (カセット), conector RCA de sonido (オーディオ), conector RF (NTSC) para la TV (RF), un selector de canales (運河), conector RCA de vídeo compuesto NTSC (ビデオ) y un control de volumen (音量). A la derecha y encima del control de volumen tenía un espacio reservado para un puerto serie (RS 232C)
El puerto para cartuchos estaba situado en el lateral derecho y los dos conectores para los joystick (ジョイスティック) en el lateral izquierdo.
El acceso a la placa base era complejo: se retira primero la carcasa superior (con el altavoz interno). El teclado es independiente de la carcasa.
Se levanta el teclado y se retira la placa metálica de protección electromagnética. La fuente de alimentación se puede retira, pero no es necesario.
El procesador NEC D780C-1 está situado en la parte central. Los ocho IC,s de RAM (D416C-3), de 2K cada uno, están a la derecha del modulador. Los dos IC de ROM (NEC D2364C) de 8K cada uno, están situados encima del procesador, el IC (NEC D2332C), con otros 4K de ROM, está a la izquierda del procesador.
Ordenadores EACA International (1975-1983)
La empresa EACA (Hong Kong) comenzó fabricando juegos tipo "pong" y posteriormente entró en el marcado a competir en el mercado de la microinformática con la serie de ordenadores "Video Genie" compatibles con el Tandy TRS-80 "modelo I". La serie tuvo tres modelos:
- EG 3003 (1980-1981), con reproductor de casete integrado en la carcasa (vendidos como System 80 MK I en Australia y como PMC 80 en USA), Hubo tres versiones:
- Vídeo Genie System, primera versión, en 1980
- Video Genie System, segunda versión, en 1980
- Genie I, tercera versión, en 1982.
- EG 3008 (Genie II), a finales de 1981. Un teclado numérico sustituyó al reproductor de casete en la carcasa (vendidos como System 80 MK II en Australia y como PMC 81 en USA)
- EG 3200 (Genie III), en 1982. modelo profesional, con pantalla y dos disqueteras integradas. Compatible TRS-80 y CP/M a través de disquetera.
- Colour Genie" (EG 2000), en 1982. Compatible en parte (menos gráficos y sonido) con el EG 3003, el EG 3008 y el Tandy TRS-80 modelo I)
A finales de 1983, en pleno desarrollo de un ordenador de 16 Bits, la compañía entró en quiebra, finalizando la producción de ordenadores.
The EACA EG 2000 Colour Genie (1982)
Adquirido en el Reino Unido. Nº de serie: G/IV 82 01598 (made in Hong Kong
La empresa EACA (Hong Kong) fabricante de juegos tipo "pong" entró a competir en el mercado de los ordenadores personales, en 1980, con la serie "Video Genie" (EG 3003 (salieron al mercado tres versiones distintas), EG 3008 y EG 3200). Le siguió la serie "Colour Genie" que tuvo un solo modelo, el EG 2000 (este ordenador. El Video Genie EG 3200, con dos disqueteras, estaba diseñado para su empleo en un entorno empresarial. EACa destino los otros ordenadores al mercado doméstico como "home computer": Las tres versiones del Video Genie EG 3000 (con reproductor de casete en la carcasa), el Video Genie EG 3008 (con teclado numérico) y el Color Genie EG 2000. El ordenador (sin ampliar) tenía 17,5K de RAM, distribuida de la forma siguiente: 16 K para la RAM principal (MAIN RAM), 1K para el programa de caracteres (Prog Char RAM) y 0,5K para la generación de color (Colour RAM). La ROM de 18K estaba distribuida entre el BASIC (16K) y el generador de caracteres (Character Generator ROM) que tenía asignado 2K (este ordenador está ampliado en 16K de RAM, con un total de 33,5K).,
El EG 2000 (con ampliación de RAM) incorporaba un procesador Zilog Z80, 33,5 K de RAM en 19 IC,s: 32K para la RAM principal (en 16 IC,s, ocho de ellos en una placa añadida), 1K para el programa de caracteres (en dos IC,s) y 0,5K para el color (en un IC) y 18K de ROM (en cinco IC,s: cuatro de 4K para el Basic y uno de 2K, para el mapa de caracteres). Disponía de un modo texto con 128 caracteres definidos por el usuario, un modo gráfico con un máximo de 16 colores en modo texto (cuatro colores en modo gráfico). Su sonido era mono. Su teclado era "qwerty" con cuatro teclas de función a la derecha. A la izquierda del teclado tenía un diodo de encendido.
En la parte posterior (de izquierda a derecha) tenía: un conector (DIN-5) para el reproductor de casete (Cassette), un puerto de expansión para cartuchos o disquetera externa (Expansion Port), un cable con conector RF a la TV (TV), un conector RCA de sonido (Audio), un conector RCA de vídeo compuesto PAL (Video), un interruptor de encendido/apagado (on/off) y el cable de alimentación (la fuente de alimentación era interna).
En el lateral derecho tenía un puerto paralelo (PARALLEL PORT) para impresora, un conector (DIN-5) para lápiz óptico (LIGHT PEN) y un conector DIN-5 como puerto serie RS-232 (SERIAL PORT).
Se extraen tres tornillos y se retira carcasa superior con el teclado. La placa base está a la derecha de la placa base y la fuente de alimentación a la izquierda. La placa base tiene tres pequeñas placas añadidas alineadas en la parte superior: una de vídeo, en posición vertical, a la izquierda, una de ampliación de RAM (con ocho IC,s, de 2K) en el centro y otra de ROM a la derecha (con cuatro IC,s de 4K con el BASIC). Debajo de la placa de RAM tiene otros ocho IC,s de RAM de 2K (total 16 IC,s). El IC de 2K de ROM del mapa de caracteres está a la izquierda del procesador. Debajo de la etiqueta (de color blanco) tiene tres IC,s de RAM (de 0,5K) para el programa de caracteres y generación de color.
El procesador (SGS Microelettronica Z80CPU) está debajo de la placa añadida de RAM (en posición horizontal), La placa añadida con ocho IC,s de RAM (MM5290N-3) de 2K cada uno, está a la derecha del modulador. La placa con cuatro IC,s de ROM (TMS 2532JL) de 4K cada uno está a la derecha de la RAM. El otro IC de ROM (MM2716Q) de 2K, está a la izquierda del procesador (total cuatro IC,s de 4K para el BASIC y uno de 2K del mapa de caracteres)
Al retirar la placa de ampliación de memoria ya son visibles los otros ocho IC,s de RAM (MM5290N-20) de 2K cada uno (total 16 IC,s, ocho MM5290N-3 y ocho MM5290N-20). Los dos IC, de programa de caracteres y el IC de color (MM2114N), de 0,5K cada uno, están situados debajo de la etiqueta blanca.
En el manual técnico (Colour-GENIE Technical Manual) se especifican la situación de los distintos IC,s. La RAM principal está a la derecha del modulador en los zócalos 12, 13, 14, 16, 20, 21, 22 y 23 (DRAM 4116, de 2K). Los conectores (1-12 y 13-24) de la placa añadida de RAM (RAM BOARD connector) están arriba y abajo de los zócalos de la RAM principal. La RAM del mapa de caracteres y del color está en la parte central (abajo) en los zócalos 30, 31 y 39 (SRAM 2114, de 0,5K). La ROM 1 y ROM 2 se han sustituido por la placa añadida con cuatro IC,s de ROM (la placa utiliza los zócalos 45 y 46 de la ROM original)
Los IC,s de las placas añadidas tienen su propia numeración: Z1 a Z8 para la RAM (DRAM 4116, de 2K) y Z1 a Z4 para la ROM (EPROM 2532 de 4K).
Caja de embalaje
De tamaño adecuado al ordenador, describe en un lateral todas las cualidades del ordenador. En la parte frontal (esquina superior derecha) tiene grabado el número de serie (G/IV 82 01598), en referencia al siguiente modelo de la serie inicial "Vídeo Genie" versión "IV" (cambiado a Colour Genie EG2000), al año 1982 y al número de serie 01598.
Ordenadores Mattel
La empresa norteamericana Mattel, conocida por sus juguetes (entre ellos la muñeca Barbie) sacó al mercado, en 1979, la consola Intellivision en estrecha relación con Radofin, empresa que fabricaba en Hong Kong la mayor parte de los productos de la consola. La colaboración entre las dos empresas siguió cuando Mattel entró en el mercado de los ordenadores domésticos ("home computer") sacando al mercado el ordenador Aquarius, en 1983, que había sido desarrollado por Radofin con el nombre de "Checkers" (Damas). El acuerdo incluyó, además, un segundo ordenador, el Aquarius II, que también había sido desarrollado por Radofin con el nombre de "Chess" (Ajedrez)
El Aquarius, con solo 4K de RAM, tuvo escaso éxito en el mercado (20.000 unidades sobre 100.000 previstas) y como consecuencia de ese fracaso comercial, Mattel canceló la venta del ordenador en sus tiendas de juguetes. Posteriormente, en 1984, vendió las existencias del Aquarius a varias empresas (entre ellas Radofin) y los derechos de los dos ordenadores a Radofin, su propietario inicial. Radofin, por su parte, continúo vendiendo el Aquarius I y sacó al mercado el nuevo Aquarius II, con 24K de RAM y teclado mecánico que tampoco tuvo éxito comercial.
Mattel Aquarius (1983)
Adquirido en Italia. Nº de serie: RH 0126248 (made in Hong Kong)
El Aquarius fue un ordenador vendido por la empresa Mattel Electronics (USA), fabricante de muñecas (entre ellas "Barbie"), juguetes y productos electrónicos, entre ellos la consola Intellivision (1979) fabricada en colaboración con Radofin (Hong Kong) y el ordenador de ajedrez portátil "Computer Chess" (1980). Mattel y Radofin continuaron su colaboración cuando la empresa norteamericana comercializó el ordenador Aquarius en 1983 (había sido desarrollado por Radofin con el nombre de "Checkers"). En el acuerdo entre empresas incluyó un segundo ordenador (Aquarius II) también desarrollado por Radofin (como el nombre de "Chess"). Debido a su escasa memoria RAM (4K) del ordenador, la empresa aconsejaba conectar un cartucho con memoria adicional (4K, 16K o 32K) ocupando el único puerto disponible. En ese caso caso, para insertar un segundo cartucho con un juego o una aplicación, era necesario utilizar un "Mini Expander" de adquisición opcional (tenía dos puertos para cartuchos y dos conectores de joystick).
El Mattel Aquarius incorporaba un procesador Z80 A, 4K de RAM en dos IC,s (según el manual era ampliable hasta 52K conectando dos ampliaciones de memoria en el "mini expander") y 8K de ROM (en un IC) con el BASIC Microsoft. Disponía de un modo texto, un modo gráfico con 16 colores y sonido mono. El puerto para cartuchos estaba situado a la parte derecha de la carcasa superior. Su teclado era "qwerty" con una plantilla añadida con el nombre de las instrucciones del BASIC (de acceso directo por combinación de teclas) y un pulsador de reinicio (RST).
El acceso al puerto de cartuchos era por la parte posterior. El resto de los conectores (de izquierda a derecha) eran: un conector "jack" para impresora (específico para las impresoras y plotter de Mattel), un conector DIN-5 para el reproductor de casete, un selector de canales (anulado en la versión PAL), un conector RF a la TV (PAL) y el cable que lo unía al transformador.
En el lateral derecho tenía un interruptor de encendido/apagado.
El ordenador y la fuente de alimentación estaban unidos de forma permanente. Para acceder al interior se extraen seis tornillos de la carcasa inferior y se retira la carcasa superior (con el teclado).
La placa base ocupa la totalidad de la carcasa inferior. El procesador (Zilog Z80A CPU) está situado abajo a la derecha. Los dos IC,s de RAM (HM6116P-2) de 2K cada uno están alineados a la izquierda de la placa. El IC de 8K de ROM (HN61366P) está a la izquierda del procesador.
El puerto para los cartuchos tiene una tapa que lo protege..
La parte visible de los cartuchos, una vez insertados, tiene la misma forma que la tapa.
El cartucho 16K amplia la memoria la RAM. No tiene "paso a través" por lo que no se puede utilizar con otro cartucho (sería necesario el módulo de ampliación "Mini Expander")
Con el cartucho de 16K de RAM insertado, la memoria para el usuario se amplía en los 16K (aunque no se indica en la pantalla de inicio)
El cartucho FinForm no se puede conectar directamente en el ordenador (no tiene suficiente memoria RAM). Es necesario usarlo con el módulo de ampliación "Mini Expander" conectado.
Al insertarlo directamente en el puerto del ordenador notifica que la RAM es insuficiente.
Fuente de alimentación
La fuente de alimentación era externa pero unida permanentemente al ordenador. Proporcionaba 8,8V DC (1,2A), 16V DC (0,15A) y -19V DC (0,01A).
Manual
- Aquarius. Shede D’instruzione Semplificata
Acompañaba al ordenador una guía de inicio rápido, de cartón duro, de forma similar a un calendario de mesa que al abrirlo se mantenía de pie en el escritorio.
Ordenadores Tatung
La empresa multinacional Tatung (Taiwan, 1918) se dedica (entre otras actividades) al diseño y desarrollo de reproductores digitales, informática empresarial, electrodomésticos y otros distintos productos destinados a consumo doméstico y empresarial. Actualmente diseña componentes OEM de informática que son comercializados por terceras empresas (entre ellas Hewlett-Packard , Compaq , Acer y Dell). En 1984 comercializó el ordenador Tatung Einstein que había sido diseñado y fabricado en el Reino Unido con destino al mercado empresarial y utilizado por los programadores para desarrollar sus propios programas (principalmente juegos) que convertían a otros formatos con más demanda (Spectrum, Amstrad y Commodore) antes de su salida al mercado. Utilizaba disquetes de 3" como soporte para el software y disponía de un procesador Z80 (compatible CP/M) por lo que podía reproducir programas de otros formatos mediante un emulador (entre ellos los juegos del Spectrum). En 1986 sacó al mercado una versión mejorara (Tatung Einstein 256) que tuvo poco éxito.
Tatung Einstein (Modelo TCO1) (1984)
Adquirido en el Reino Unido. Nº de serie: 6030863 (designed in the U.K)
Fabricado en el Reino Unido por la empresa Tatung (Taiwan) salió al mercado en 1984 con destino al campo empresarial y profesional. El ordenador Tatung Einstein TCO1 disponía como opción un monitor, una impresora y una disquetera externa y contaba con aplicaciones profesionales de la propia empresa. Compatible CP/M también fue utilizado por programadores profesionales para el desarrollo de aplicaciones y juegos de otros formatos (principalmente "home computer") con mayor implantación en el ámbito doméstico (como los ZX Spectrum, el Amstrad y Commodore) hasta que fueron sustituidos por los compatibles IBM. Además podía ejecutar los programas de los formatos compatibles utilizando un convertidor o un emulador por lo que tenía disponible una amplia biblioteca de juegos. El Tatung Einstein incorporaba un procesador Z80 de Mostek (MK 3880N Z80 CPU), otros dos procesadores Z80 de Mostek (MK 3881 N Z80 PIO y MK 3882 N Z80 CTC), con 64K de RAM, 16K de VRAM, 8K de ROM que incluía el sistema de arranque (MOS) propio de Tatung mientra que el sistema operativo ("Xtal DOS" compatible CP/M) y el BASIC ("Xtal BASIC" o "BBC BASIC") se cargaban desde disquete. Contaba con un modo texto, un modo gráfico con 16 colores y sonido mono en su altavoz interno. Su teclado era "qwerty" con ocho teclas de función en una línea superior (F0-F7)
Disponía de una disquetera de 3" en la carcasa superior y un espacio reservado para una segunda disquetera (situados en los laterales del escalón frontal). Sus disquetes de 3" tenían una capacidad de 188K.
El conector DIN-6 de vídeo se utilizaba tanto para la salida de señal de vídeo en color por componentes como para la de vídeo RGB. La selección del sistema de vídeo a emplear se hacía internamente mediante un conmutador manual (switch) situado en la placa base. El puerto de expansión (TATUNG PIPE) permitía acceder directamente al procesador del ordenador (Z80)
En el lateral derecho tenía (de izquierda a derecha): conector RF a la TV (TV) con modulación PAL, un control de volumen del altavoz interno (VOL), dos conectores DIN-7 para joystick analógicos (ANALOGUE 1/2) y un conector DIN-5 (360º) como puerto serie (RS 232)
Este ordenador dispone de tres procesadores Z80 de MOSTEK: uno como unidad principal (MOSTEK 8245 MK 3880N Z80 CPU), el segundo que controla la entrada y salida de datos (MOSTEK 8431 MK 3881N Z80 PIO) y el tercero que controla los tiempos de lectura y escritura (MOSTEK 8425 MK 3882N Z80 CTC). A su lado están situados el interfaz de comunicaciones (NEC D 8251AFC), la ROM (EPROM THS 2764 de 8K) y el zócalo disponible para una nueva ROM. A la derecha de la ROM tiene ocho pequeños IC,s, también de MOSTEK (MK 4564N-15), con 8K de RAM cada uno (total 64K).
Se ha hecho una prueba de funcionamiento utilizando el cable RF y el ordenador funciona correctamente:
Disponía de una disquetera de 3" en la carcasa superior y un espacio reservado para una segunda disquetera (situados en los laterales del escalón frontal). Sus disquetes de 3" tenían una capacidad de 188K.
En la parte posterior tenía (de izquierda a derecha); conector DIN-6 de vídeo por componentes y vídeo RGB seleccionables por conmutación interna (YUV-RGB LINEAR INT. SELECT), puerto de impresora (PRINTER), conector de usuario de 8 Bit (USER IMPUT/OUPUT), conector de expansión (TATUNG PIPE), conector para una disquetera externa (EXTERNAL DISK) y un pulsador de reinicio (RESET). A la derecha estaban situadas las especificaciones técnicas y, encima de ellas, el interruptor de encendido/apagado y el cable de alimentación (la fuente de alimentación era interna).
El conector DIN-6 de vídeo se utilizaba tanto para la salida de señal de vídeo en color por componentes como para la de vídeo RGB. La selección del sistema de vídeo a emplear se hacía internamente mediante un conmutador manual (switch) situado en la placa base. El puerto de expansión (TATUNG PIPE) permitía acceder directamente al procesador del ordenador (Z80)
El conmutador está situado cerca de la controladora de vídeo (TMS 9129 NL con 16K de VRAM) y del chip de sonido (GI AY-3-8910A). En la fotografía está seleccionada la salida de vídeo por componentes (los contactos están alineados)
En el lateral derecho tenía (de izquierda a derecha): conector RF a la TV (TV) con modulación PAL, un control de volumen del altavoz interno (VOL), dos conectores DIN-7 para joystick analógicos (ANALOGUE 1/2) y un conector DIN-5 (360º) como puerto serie (RS 232)
Para acceder a la placa base se retiraban dos tornillos situados en la parte posterior y se levantaba la carcasa superior.
Este ordenador dispone de tres procesadores Z80 de MOSTEK: uno como unidad principal (MOSTEK 8245 MK 3880N Z80 CPU), el segundo que controla la entrada y salida de datos (MOSTEK 8431 MK 3881N Z80 PIO) y el tercero que controla los tiempos de lectura y escritura (MOSTEK 8425 MK 3882N Z80 CTC). A su lado están situados el interfaz de comunicaciones (NEC D 8251AFC), la ROM (EPROM THS 2764 de 8K) y el zócalo disponible para una nueva ROM. A la derecha de la ROM tiene ocho pequeños IC,s, también de MOSTEK (MK 4564N-15), con 8K de RAM cada uno (total 64K).
Se ha hecho una prueba de funcionamiento utilizando el cable RF y el ordenador funciona correctamente:
No hay comentarios:
Publicar un comentario
