Actualización de información: Consola TV. BOS 2800 (8 juegos/9999999 variantes) (1). Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). Tenía ocho juegos en memoria con distintos niveles (9999999 variantes).Se vendía en una caja con dos controladores de juego, una pistola óptica y los cables RCA de vídeo compuesto y sonido estéreo. En la caja se indicaba el número de juegos (8).
La consola TV BOS 2800 (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. Los ocho juegos (9999999 variantes) estaban incluidos en un IC independiente. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER) y un diodo de encendido.
En la parte frontal tenía dos conectores de los controladores.
En la parte posterior tenía un conector RCA (VIDEO) de vídeo compuesto PAL y dos conectores RCA (AUDIO) de sonido estéreo. Se añadió un conector para una fuente de alimentación externa (5V DC).

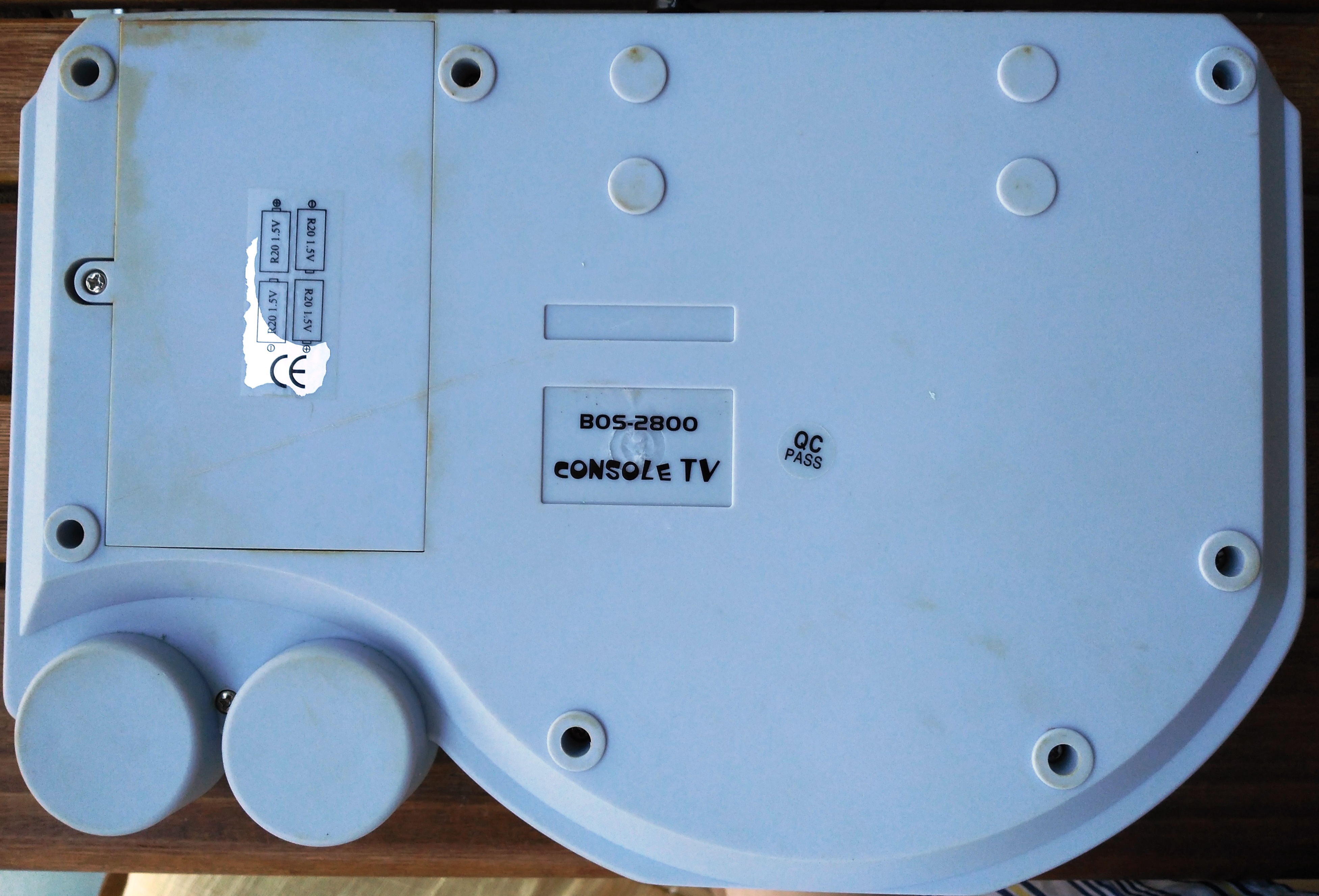

Funcionaba con cuatro pilas 4 pilas de 1,5V (R14) que se alojaban en un compartimento interno al que se accedía por la carcasa inferior (estaba dañado, se ha sustituido por un conector para una fuente de alimentación externa).Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior, quedando a la cista las tres placas: la placa base con el conector de 60 pines en el centro, la placa de los controladores de la parte frontal y la placa con los conectores de alimentación, vídeo y sonido de la parte posterior.

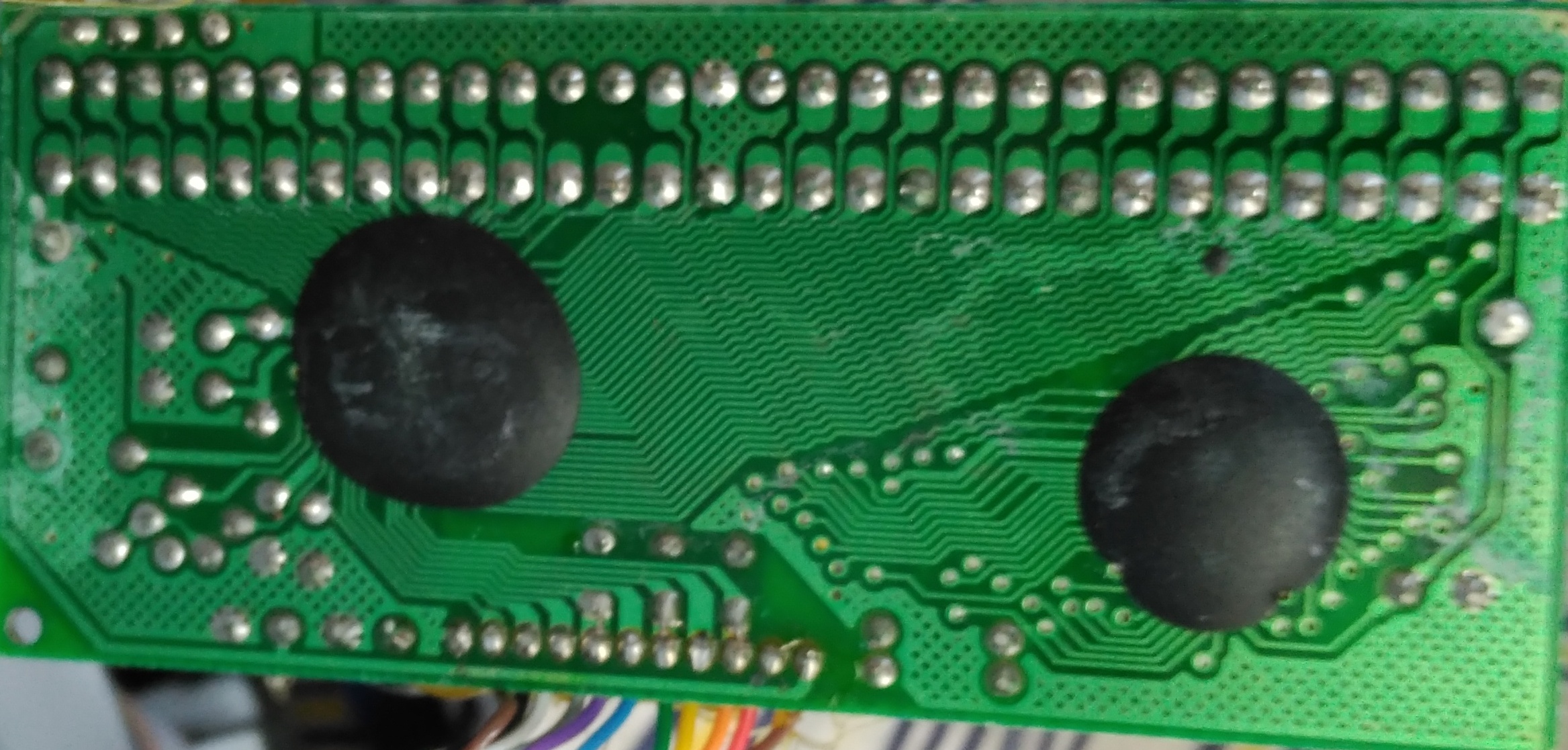

En el anverso de la placa no tiene ningún IC.
El IC "todo en uno" y el IC con los juegos están en el reverso de la placa.
De no tener un cartucho insertado se ejecuta la pantalla inicial de los juegos internos.
