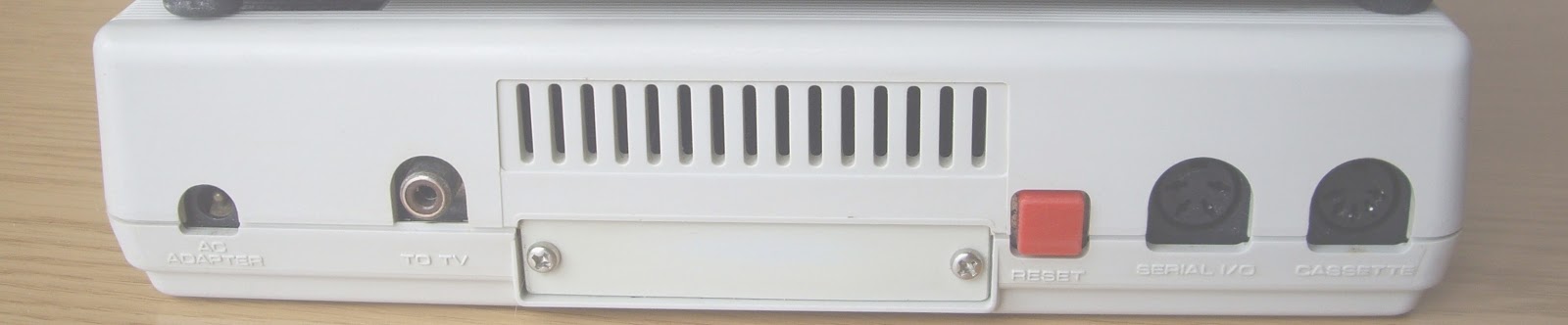

  1. Tandy TRS-80 MC-10 (1983)
  2. Matra Tandy TRS-80 MC-10 (1983) (azerty)
  3. Matra et Hachette. Alice (1983)
  4. Matra et Hachette. Alice 32 (1984)
  5. Matra et Hachette. Alice 90 (1985)
Accesorios
  1. Reproductor de casete Matra Alice (tres unidades)
  2. Extensión de memoria 16K Matra Hachette

Ordenadores Dragon
  1. Dragon 32 (MK II ISSUE 5) (UK) (1983)
  2. Dragon 32 (MK II ISSUE 6) (UK) (1993)
  3. Dragon 32 (MK II ISSUE 6) (ES) (1984)
  4. Agro Systemes (Dragon 32) (Micro-Informatique Agricole) (Francia)
  5. Dragon 64 (1984)
  6. Dragon TANO (1984)
  7. Dragon 200 (1985)
Accesorios
  1.  Joystick Dragon 32/64  (3)
  2.  Joystick Dragon 200
  3. Impresora  SX-100P (Agrosystemes)
  4. Monitor Zenith, modelo ZVM-123E (Agrosystemes)


Ordenadores Tandy Corporation

La empresa Tandy produjo una serie de ordenadores desde finales de los años setenta y que fueron vendidas a través de sus almacenes Radio Shack. Incorporaban un procesador Z80, lo que unido a las iniciales de la empresa matriz y sus distribuidoras dio el nombre al ordenador: TRS-80 (Tandy Radio Shack-80).


Los distintos modelos (con teclado y monitor y a partir del Modelo II con disqueteras incorporadas en el monitor) fueron:
  • TRS-80 Modelo I (1977);
  • TRS 80 Modelo II (1979), empresarial;
  • TRS-80 Modelo III (1980), que sustituyó al modelo I;
  • TRS-80 Modelo 4. (1983) que sustituyó al Modelo III;
  • TRS-80 Modelo 4P (1984) versión "portable" del Modelo 4.
Posteriormente sacó otros modelos empresariales en sustitución del Modelo II y que incorporaban procesadores de 8 Bits (Z80) y de 16 Bits (Motorola) solo o combinados en el mismo ordenador:
  • TRS-80 modelo 16,
  • TRS-80 modelo 12,
  • TRS-80 modelo 6000)
Al mismo tiempo puso a la venta otra serie de ordenadores sin monitor que incorporaban un procesador Motorola (6809E). Fue la serie "Color Computer" (Co-Co): TRS-80 Color Computer 1 (1980), TRS-80 Color Computer 2 (1983) y TRS-80 Color Computer 3 (1986). En 1983 sacó al mercado una versión reducida del Color Computer: El TRS-80 MC-10

Con el TRS-80/Tandy 2000 (1983) y la serie iniciada en 1884 Tandy 1000 (1000, 1000 SX, 1000 TX, 1000 SL, 1000 TL, 1000 RL, 1000 RLX y 1000 RSX), compitió en el mercado de los ordenadores de sobremesa compatibles IBM. Además sacó al mercado dos ordenadores compactos diseñados para el consumo doméstico como "home computer": Tandy 1000 EX y Tandy 1000 HX.


Con un ordenador Color Computer (CoCo) se ha recibido un manual del programa Multiplan, con su garantía (catalogo 26-5311) específico para TRS 80 modelo 2000:




TRS-80. Modelo I

Fue el primer ordenador con circuitos incorporados en el teclado. Este primer modelo tuvo dos versiones diferencias por la RAM (4K y 16K) y por la ROM (4K y 12K) con distintos niveles de BASIC:

  • Level I, con 4K de RAM, 4K de ROM y BASIC Tandy, sin teclado numérico.
  • Level I, con 16K de RAM, 4K de ROM y BASIC Tandy, con  teclado numérico.
  • Level II, con 4K de RAM, 12K de ROM y BASIC Microsoft, sin teclado numérico.
  • Level II, con 16K de RAM, 12K de ROM y BASIC Microsoft, con teclado numérico.
La mayor parte de los TRS-80 Level I fueron actualizados a Level II (BASIC y ROM) con lo que los 16K de RAM, que se convirtieron en estándar. Los 16K era el mínimo indispensable para conectar otra mejora: el interface de expansión de sobremesa. La memoria RAM se podía ampliar hasta los 48K (módulos de 16K).

Sin contar el monitor de 12" (299$) y el del reproductor de casete (49,95$), el precio los ordenadores en 1978 eran:

  • Level I de 4K:     400 dólares
  • Level I de 16K:   690 dólares
  • Level II de 4K:    499 dólares
  • Level II de 16K:  789 dólares
Las actualizaciones costaban:
  • 16K de RAM:                     290 dólares
  • 12K de ROM, Level II:       99 dólares
  • El interface de expansión: 299 dólares
La empresa hacía la actualización en sus talleres sin coste alguno para el cliente.

TRS-80 Modelo I Level II, con teclado numérico (ampliado a 32K) (1977)
Adquirido en Holanda. Nº de serie (26-1001) 117143 (manufactured in U.S.A)

El TRS-80 (Tandy Radio Shack Z80) fue el primer ordenador a nivel mundial que incluyó la placa base en el teclado. El primer TRS-80  (Level I), con una ROM de 4K (con el Tandy  BASIC), tuvo dos versiones: una económica con 4K de RAM y una, de mayores prestaciones, con 16K de RAM y teclado numérico (a la derecha del teclado). En el TRS-80 (Level II) se mantuvo la versión de 4K de RAM y la de 16K de RAM (con el teclado numérico) pero con el BASIC de Microsof en la ROM (de 12K). La mayoría de los TRS-80 "Level I" se actualizaron a "Level II". Se vendieron con un monitor, un reproductor de casete y la fuente de alimentación. La empresa puso a la venta un modulo de sobremesa de adquisición opcional (Expansion Interface) que permitía aumentar la memoria RAM (en 32K) y añadía una controladora de disco (hasta cuatro disqueteras), dos conectores para reproductor de casete, un puerto paralelo de impresora y además un puerto serie. Este ordenador inicialmente "Level I" está actualizado a "Level II"  (12K de ROM) y además se le añadieron otros 16K de RAM (32K de RAM en total)



El  TRS-80 (actualizado a Level II) incorporaba un procesador MOSTEK Z80, 16K de RAM en 8 IC,s (además, este ordenador tiene 16K de RAM añadidas con un total 32K), 12K de ROM (con  BASIC Microsoft) y (sin asegurar) 1K de VRAM (en IC,s de 128 bytes). Los 32K de RAM se activaban tecleando “32768”. Disponía de un modo texto y un modo gráfico monocromático. No tenía sonido . El teclado era "qwertry" con un teclado numérico a la derecha (a veces falla la tecla con los signos ":" y "*"  situada a la derecha del "0", aunque funciona si se pulsa esa tecla y "BREAK").


En la parte posterior tenía (de izquierda a derecha): un conector DIN-5 para el reproductor de casete (TAPE), un conector DIN-5 de vídeo compuesto monocromático (VIDEO), un conector DIN-5 para la fuente de alimentación  (POWER) y un interruptor de encendido/apagado (ON). A la derecha tenía un puerto de expansión y, debajo del puerto de expansión dos palancas añadidas (sin ninguna indicación).



Se extraen 6 tornillos y se retira la carcasa superior. El teclado queda encima del reverso de la placa base. Se separa la placa base de la carcasa inferior y se gira. quedando los IC,s a la vista.


El procesador (MOSTEK Z80 CPU) está situado a la derecha de la placa. Ocho IC,s de RAM (seis MCM6616L5 de color amarillo y, a su derecha, dos TMS4116) con 2K cada uno (16K) están en una línea intermedia. Los IC,s de ROM (sin especificar), con un total de 12K están situados en el centro (uno de ellos soldado sobre otro IC). Hay otros ICs de SRAM (posiblemente VRAM) a la izquierda de la ROM (seis MM2102A-4L y un MM2102AN-4) de 128 bytes cada uno (tendrían que ser 8 IC,s de 128 bytes para alcanzar 1K de VRAM). No se han localizado los 16K de ampliación de RAM. Los tres IC,s de tamaño medio sin identificar (centrados en la placa) podrían ser de memoria ROM (dos IC,s de 8k y 4K) y de memoria RAM (un IC de 16K)


En la siguiente fotografía se aprecia con más claridad que el IC de ROM de la izquierda está  montado sobre otro IC.


En la primera imagen en pantalla, el ordenador solicita el tamaño de la memoria RAM (MEM SIZE). Se teclea 32768 y se pulsa "ENTER".


Después de escribir 32768 (y pulsar "ENTER"), el ordenador accede al "Level II" (R/S L2 BASIC). Para comprobar la memoria libre se teclea "PRINT MEM" y se pulsa "ENTER". Quedan libres algo más de 15K de RAM (15562 Bytes).



Cable de vídeo y de casete


El cable del reproductor de casete disponía de tres conectores jack (entrada/salida/remote). El cable el de vídeo era muy sencillo de fabricar ya que solo necesitaba la señal de vídeo compuesto (pin 4) y masa (pin 5)ya que el ordenador no disponía de sonido.



Fuente de alimentación

Proporciona dos voltajes, uno de corriente alterna (21,2V) y otro de corriente continua (17,6V). No es un transformador fácil de sustituir. En el transformador se asigna el voltaje según el color de los cables: verde y rojo , 21,2 V CA; rojo y negro, 17,6V DC. Comprobados los colores de los cables en el conector (macho) del transformador, la correspondencia es la siguiente. verde, pin 3 y blanco, pin 1 para la corriente alterna; rojo, pin 2 central (masa) y negro pin 4 (17,6V) para la corriente continua. El pin 5 está anulado..



Realist Cassette Tape Recorder de Tandy Corporation (Para TSR-80 Modelo I)
Adquirido en Holanda. Nº de serie: S 24307 7A7 (manufactured in Singapore)

Se vendía en un pack con el ordenador y el monitor. El monitor era, en realidad, una TV a la que se le había sustituido la entrada de antena (y el modulador) por una de vídeo compuesto. No se dispone del monitor original, pero pude ser conectado a cualquier TV o monitor que disponga de entrada de vídeo.


Manual

El manual de usuario "user's manual for Level I" con BASIC Tandi, que como ya se mencionado, no se corresponde con la actualización a Nivel II, con BASIC Microsoft del ordenador. Comienza con la instalación del ordenador aunque como se vendía como un sistema completo poco había que decir: encendido, apagado y como conectar el reproductor de casete. Seguidamente el manual se organiza en tres secciones: En la primera de ellas "parte A" se pretende enseñar a manejar en BASIC (incluyendo ejemplos); en la "Parte B" vienen las respuestas a los problemas planteados en la primera parte. También incluye una "Parte C" programas para que los tecleen los usuarios. Finaliza con los apéndices en los que se incluye un esquema del conector DIN de vídeo, muy importante para fabricar un conector a medida en caso de no dispone del monitor (como en este caso).



Programas y fundas


Se dispone de un maletín con cintas con programas del ordenador que fueron adquiridos conjuntamente con el TRS-80.  El ordenador y el reproductor de casete disponen de fundas plásticas de protección que llevan grabadas el nombre del ordenador.




Ordenadores  Tandy Radio Shack (TRS-80)

La empresa Tandy comercializó ordenadores "profesionales" con monitor y, en su mayoría, con disquetera. Como incorporaban un procesador Z80, los ordenadores de la serie se denominaron TRS-80 (Tandy Radio Shack-80). Al mismo tiempo puso a la venta otra serie de ordenadores sin monitor a los que también llamó TRS-80, a pesar de que incorporaban un procesador Motorola (6809E) y no el Z80 original. Fue la serie "Color Computer", conocidos como "CoCo". en realidad fueron tres series, con varios modelos en cada una de ellas:
  • TRS-80 Color Computer 1 (1980),
  • TRS-80 Color Computer 2 (1983)
  • TRS-80 Color Computer 3 (1986).
En 1983, también sacó al mercado una versión reducida: El TRS-80 MC-10


Serie Color Computer 1 (1980)

Con carcasa de color gris plateado y con un teclado de "goma", disponía de un procesador Motorola 6809E. Inicialmente salieron dos modelos, con el "logo" a la izquierda de la carcasa encima del teclado, mientras que a la derecha de la carcasa se indicaba la cantidad de memoria RAM disponible (4K o 16K):
  • Modelo 26-3001, con 4K de RAM y 8K de ROM. En Canadá se vendió con el número de catalogo 263-3001 (las inscripciones de la parte inferior del ordenador estaban en inglés y en francés).
  • Modelo 26-3002, con 16K de RAM y 16K de ROM (con BASIC extendido)
En revisiones posteriores se suprimió el modelo de 4K de RAM y modificó el lugar del "logo", que pasó a situarse en el centro de la carcasa, en la que ya no estaba indicada la memoria RAM. En 1983, se comercializaban:
  • Modelo 26-3002A, con 16K de RAM (con BASIC extendido).
  • Modelo 26-3003, inicialmente con 32K de RAM (con BASIC extendido).
  • Modelo 26-3003B, de 64K (con BASIC extendido), con carcasa blanca y teclado mejorado:
  • Modelo 26-3004, con 16K de RAM y BASIC estándar (fabricado en U.S.A y en Corea)  que tuvo dos revisiones posteriores:
  •  Modelo 26-3004A
  •  Modelo 26-3004B
Además, salió al mercado una versión comercializada por otra distribuidora que disponía de  una carcasa diferente y de color blanco:
  • TDP-100, con 64K de RAM y BASIC extendido.


TRS-80 Color Computer (Co-Co 1) (1980) (modelo 26-3002)

Adquirido en Francia. Nº de serie: 000091 (manufactured in the U.S.A)

El TR-80 Color Computer formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (
con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La serie inicial (Co-Co 1) llegó a tener ocho modelos distintos (de 4K, 16K y 64K) con dos tipos de BASIC (Color BASIC y Extended Color BASIC). Su carcasa era de color gris plateado y su teclado de "goma" (uno de ellos, el 26-3003B. tuvo carcasa blanca y teclado mejorado). La serie se inició con dos modelos: el 26-3001 de 4K de RAM (y 8K de ROM con el Color BASIC) y el 26-3002 (este ordenador) de 16K de RAM (y una ROM con el Extended Color BASIC). También se comercializó un modelo a través de una tercera empresa: el TDP-100. Este modelo (26-3002) tenía el logotipo de la empresa a la izquierda  (encima del teclado) y una pegatina a la derecha de la carcasa, en la que se indicaba la cantidad de RAM (16K).


El TRS-80 Color Computer (26-3002) incorporaba un procesador Motorola 6809E (MC6809EP), con 16K de RAM (en ocho IC,s) y 16K de ROM (en dos IC,s) con el Extended Color BASIC. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo a la derecha (los Color Computer de la primera serie se vendieron  en Francia con teclado "qwerty" y modulación PAL, entre ellos este ordenador)


En la parte posterior tenía (de izquierda a derecha): un pulsador de reinicio (RESET), conector RF (TO TV) para la TV, un indicador (CHANEL 36) de canal
 (se sustituyó la referencia al selector de canales (2/3) de la versión NTSC por el número 36 del canal del modulador PAL), un conector DIN-5 (CASSETTE) para el reproductor de casete, un conector (DIN-4) utilizado como puerto serie (SERIAL I/O) , dos conectores (DIN-6) de joystick (RIGHT JOYSTIK y LEFT JOYSTICK) y un interruptor (POWER) de encendido/apagado (la fuente de alimentación era interna).


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían siete tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. Parte de la placa base quedaba oculta por la pletina de protección electromagnética. La fuente de alimentación estaba situada en la esquina superior izquierda (etiquetada como "P").


El modelo está especificado en la etiqueta de la carcasa inferior. El número de serie es el 91 (es de suponer que este ordenador ha sido uno de los primeros Color Computer en venderse en Europa).


El procesador (MC6809EP) está situado a la derecha (a la altura del puerto de cartuchos). Los ocho IC,s de RAM (8040016) de 2K cada uno, están alineados abajo a la derecha. Los dos IC,s de ROM (8040364A y 8042364A), de 8K cada uno están a la izquierda del procesador (los ordenadores con "Color BASIC" tenía un solo IC de ROM).



Lo primero que aparece en la pantalla es la versión del BASIC, en este caso "Extended color BASIC 1.0".


El "Extended Color BASIC" tiene un manual diferenciado del "Color BASIC"



TRS-80 Color Computer (CoCo 1) (1982) (modelo 26-3004)

Adquirido en Bélgica. Nº de serie: 200697 (manufactured in Korea)

El TR-80 Color Computer formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La serie inicial (Co-Co 1) llegó a tener ocho modelos distintos (de 4K, 16K y 64K) con dos tipos de BASIC (Color BASIC y Extended Color BASIC). Su carcasa era de color gris plateado y su teclado de "goma" (uno de ellos, el 26-3003B. tuvo carcasa blanca y teclado mejorado). La serie se inició con dos modelos: el 26-3001 (4K) y 26-3002 (16K). Le siguieron los 26-3002A (16K), 26-2003 (32K), 26-3003B (64K. Los últimos fueron el 26-3004 (16K) (este ordenador), el 26-3004A y el 26-3004B. También se comercializó un modelo a través de una tercera empresa, el TDP-100. Este modelo (26-3004) tenía el logotipo de la empresa centrado  (encima del teclado). Fabricado en Corea, sa
lió al mercado con menores prestaciones que los modelos anteriores (16K de RAM y Color BASIC 1.1), siendo el primer modelo de 16K que no tenía el BASIC extendido de Microsoft. Era la opción más económica de la empresa.


El TRS-80 Color Computer (26-3004) incorporaba un procesador Motorola 6809E (MC6809EP), 16K de RAM (en ocho IC,s) y 8K de ROM (en un IC) con el Color BASIC. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono.  Su teclado era "qwerty" con la tecla "BREAK" de color rojo a la derecha.


En la parte posterior tenía (de izquierda a derecha): un pulsador de reinicio (RESET), conector RF (TO TV) para la TV, un indicador (CHANEL 36) de canal  (se sustituyó la referencia al selector de canales (2/3) de la versión NTSC por el número 36 del canal del modulador PAL), un conector DIN-5 (CASSETTE) para el reproductor de casete, un conector (DIN-4) utilizado como puerto serie (SERIAL I/O) , dos conectores (DIN-6) de joystick (RIGHT JOYSTIK y LEFT JOYSTICK) y un interruptor (POWER) de encendido/apagado (la fuente de alimentación era interna).


En el lateral derecho tenía un conector para cartuchos.



Para acceder al interior se extraían siete tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. Parte de la placa base quedaba oculta por la pletina de protección electromagnética. La fuente de alimentación estaba situada a la izquierda.

En la etiqueta se indica el modelo y lugar de fabricación (Corea):


El procesador (MC6809EP) está situado a la derecha (a la altura del puerto de cartuchos). Los ocho IC,s de RAM (D416C-2) de 2K cada uno, están alineados abajo a la derecha. El  IC de ROM (D2364C-1), de 8K, está cerca del procesador (abajo). A la derecha del IC de ROM hay un segundo zócalo de ROM libre (los ordenadores con " Extended Color BASIC" tenían dos IC,s de ROM).



:Al arrancarlo, lo primero que aparece en pantalla es la versión del BASIC, en este caso "Color BASIC 1.1".



Serie Color Computer 2 (1983)

Para reducir costes de producción, se fabricó la placa base con un nuevo diseño y de menor tamaño. Como consecuencia, la carcasa cambió de aspecto y disminuyó su tamaño (los primeros modelos mantuvieron la carcasa de la primera serie aunque de color blanco). Inicialmente, el teclado era mejorado (igual al del 26-3003B) aunque con el tiempo fue sustituido por teclado de mayor calidad (tipo máquina de escribir). Se vendieron seis modelos. Los primeros fueron fabricados en USA y los últimos en Corea (con dos revisiones cada uno).


Los modelos USA, tenían (inicialmente) 16K de RAM y posteriormente uno de 64K:
  • Modelo 26-3026 (16K de RAM y 8K de ROM).
  • Modelo 26-3027, con BASIC extendido (16k de RAM y 16K de ROM).
  • Modelo 26-3127, con 64K de RAM, 16K de ROM (con BASIC extendido) y mejor teclado .
La producción se trasladó también a Corea. se fabricaron inicialmente los dos modelos de 16K  y uno de 64K (los tres tuvieron revisiones A y B):
  • Modelo 26-3134, con 16K y 8K de ROM. Tuvo dos revisiones: 26-3134A y 26-3134B.
  • Modelo 26-3136, con 16K de RAM y 16K de ROM con el BASIC extendido. También tuvo dos revisiones con BASIC entendido: 26-3136A y 26-3136B.
  • Modelo 26-3127, con 64K de RAM (mismo número de modelo que el fabricado en USA). También tuvo dos revisiones: 26-3127A y 26-3127B
Además, en Corea se fabricaron otros modelos PAL en los que se utilizaron componentes, en stock, de ordenadores anteriores:
  • Modelo 26-3026, fabricado para el mercado australiano y europeo (PAL) y con el mismo número de catálogo que el primer CoCo 2, de 16K, fabricado en los Estados Unidos, pero con la carcasa del modelo 26-3003B.
Y varios modelo fabricados para el mercado francés ("SECAM versión"). El número de las versiones SECAM" empiezan por 265 (en lugar de 26).
  • Modelo 265-3026, de 16K, con vídeo RGB en lugar de conector RF (PAL)
  • Modelo 265-3134B, con 16K de RAM, con nueva versión del BASIC estándar (1.3).
  • Modelo 265-3136A, con 16K de RAM con BASIC extendido (1.3)


Color Computer 2 (con carcasa del Color Computer 1)

TRS-80 Color Computer 2 (Co-Co 2) (modelo 26-3026) (1983)
Adquirido en Francia. Nº de serie: 501644 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La
segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL (este ordenador) con el mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El Color Computer 2 (26-3026) versión PAL (fabricado en Corea) tenía teclado "qwerty" y la misma carcasa que la primera serie (de color blanco  en lugar de gris).


El Color Computer 2 (26-3026) incorporaba un procesador Motorola 6809E (HD68A09EP), 16K de RAM (en ocho IC,s) y 8K de ROM (en un IC) con el BASIC. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía (de izquierda a derecha): pulsador de reinicio (RESET), un conector RF (TO TV) a la TV (PAL), el selector de canales 2/1, un conector DIN-5 (CASSETTE) para el reproductor de casete, un conector DIN-4 (SERIAL I/O) como puerto serie, dos conectores (DIN-6) de joystick (RIGHT JOYSTICK y LEFT JOYSTIC), un interruptor de encendido/apagado (POWER) y el cable de la fuente de alimentación (la fuente de alimentación era interna).


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían siete tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.


En la etiqueta posterior se indica claramente el modelo y la versión ("PAL version"):


El procesador (HD68A09EP) está situado a la derecha (a la altura del puerto de cartuchos). Los ocho IC,s de RAM (D416C-2) de 2K cada uno, están en dos líneas abajo a la derecha. El  IC de 8K ROM (D2364C-1), con el BASIC Rev. 1,2, está a la izquierda del procesador. A la izquierda del IC de ROM hay un segundo zócalo de ROM libre (los ordenadores con "Extended Color BASIC" tenían dos IC,s de ROM).


en la pantalla de inicio se muestra la versión del BASIC (Color BASIC 1.2).



TRS-80 Color Computer 2 (Co-Co 2) (modelo 265-3026) (SECAM version) (1983)

Adquirido en Francia. Nº de serie: 500128 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El Co-Co 2 (265-3026) versión SECAM (este ordenador) tenía teclado "azerty", conector de vídeo RGB y todavía la carcasa de la primera serie (de color blanco en lugar de gris).


El Color Computer 2 (265-3026, SECAM version) incorporaba un procesador Motorola 6809E (HD68A09EP), 16K de RAM (en ocho IC,s) y 8K de ROM (en un IC) con el BASIC 1.2, Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía (de izquierda a derecha): un pulsador de reinicio (RESET), un conector mini DIN-8 (TO TV) de vídeo en color RGB (y vídeo compuesto), la indicación de cala sin uso (CHANEL 36), un conector DIN-5 (CASSETTE) para el reproductor de casete, un conector DIN-4 (SERIAL I/O) como puerto serie, dos conectores (DIN-6) de joystick (RIGHT JOYSTICK y LEFT JOYSTIC), un interruptor de encendido/apagado (POWER) y el cable de la fuente de alimentación (la fuente de alimentación era interna). El que aparezca el número 36 en la versión SECAM, indica que se empleaba la misma carcasa en las dos versiones.


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían siete tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.

Los datos del modelo se encuentran, con el número de serie, en la parte posterior del ordenador. No figuraba en la carcasa (como ocurre en otros modelos) la memoria RAM. Para averiguar la memoria libre bastaba con teclear la instrucción "PRINT MEM"


El procesador (HD68A09EP) está situado a la derecha (a la altura del puerto de cartuchos). Los ocho IC,s de RAM (D416C-2) de 2K cada uno, están en dos líneas abajo a la derecha. El  IC de 8K ROM (D2364C-1), con el BASIC Rev. 1,2, está a la izquierda del procesador. A la izquierda del IC de ROM hay un segundo zócalo de ROM libre (los ordenadores con "Extended Color BASIC" tenían dos IC,s de ROM).


Manuales.

Se ha recibido en su caja conlos manuales: "Initation au BASIC COULEUR. TRS-80 Color Computer 1/2" y "TRS-80 Ordinateur Couleurs. Manuel Pratique. Tandy".





Color Computer 2 (con carcasa de menor tamaño)

TRS-80 Color Computer 2 (Co-Co 2) (modelo 26-3127A) (1983) (1)
Adquirido en Bélgica. Nº de serie: 2002320 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El Color Computer 2 (modelo 26-3127A) fabricado en Corea (este ordenador), con modulación PAL y placa base de nuevo diseño, tenía teclado "qwerty", 64K de RAM y BASIC extendido en la ROM (los 64K de RAM y el BASIC extendido marcaron la diferencia con los
otros modelos de la serie).


En el  logotipo (centrado en la carcasa en este modelo) se indicaba la cantidad de memoria RAM (64K).


El Color Computer 2 (26-3127A) incorporaba un procesador Motorola 6809E (MC6809EP), 64K de RAM (en ocho IC.s colocados en una placa añadida) y 16K de ROM (en un IC) con el BASIC extendido. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía (de izquierda a derecha): un pulsador de reinicio (RESET), un conector DIN-5 (CASS) para el reproductor de casete, un conector DIN-4 (SERIAL I/O) como puerto serie, dos conectores DIN-6 (JOYSTK RIGHT LEFT) para los joystick, un conector RCA (TO TV) de salida RF a la TV (PAL) y un interruptor de encendido/apagado (POWER). La fuente de alimentación era interna. A la izquierda del conector de TV, está indicado el número de canal (CHANEL SEL 36).


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda. Los ocho IC,s de RAM están situados en una placa añadida (invertida) cubriendo el procesador.


Enn la etiqueta de la parte inferior del ordenador estaba indicado el número de catálogo (26-3127A) y el lugar de procedencia.


El procesador (MC6809EP) está situado a la altura del puerto para cartuchos (a la izquierda de del IC de ROM). El IC de ROM (RP2D129 0512), de 16K con el BASIC (REV 1-1), está a la derecha de la placa (a la izquierda del puerto para cartuchos). Los ocho IC,s de RAM están en una placa añadida que se colocaba utilizando los dos conectores de color blanco (abajo).


Los ocho IC,s de RAM (MB8264A-15) están colocados en una pequeña placa (invertida), con dos conectores de 12 pines.


La ROM (RP2D129 0512) está identificada en el libro "1988 Ricoh Electronic Devices Data Book".


Nada más arrancar aparece la versión del BASIC (Extended Color BASIC 1.1)



TRS-80 Color Computer 2 (Co-Co 2) (modelo 26-3127A) (1983) (2)
Adquirido en Italia. Nº de serie: 2004777 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia.
El Color Computer 2 (modelo 26-3127A) fabricado en Corea (este ordenador), con modulación PAL y placa base de nuevo diseño, tenía teclado "qwerty", 64K de RAM y BASIC extendido en la ROM (los 64K de RAM y el BASIC extendido marcaron la diferencia con los otros modelos de la serie). Este ordenador tiene una pegatina de Tandy en la carcasa.


En el  logotipo (centrado en la carcasa en este modelo) se indicaba la cantidad de memoria RAM (64K).


El Color Computer 2 (26-3127A) incorporaba un procesador Motorola 6809E (MC6809EP), 64K de RAM (en ocho IC.s colocados en una placa añadida) y 16K de ROM (en un IC) con el BASIC extendido. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía (de izquierda a derecha): un pulsador de reinicio (RESET), un conector DIN-5 (CASS) para el reproductor de casete, un conector DIN-4 (SERIAL I/O) como puerto serie, dos conectores DIN-6 (JOYSTK RIGHT LEFT) para los joystick, un conector RCA (TO TV) de salida RF a la TV (PAL) y un interruptor de encendido/apagado (POWER). La fuente de alimentación era interna. A la izquierda del conector de TV, está indicado el número de canal (CHANEL SEL 36).


En el lateral derecho tenía un conector para cartuchos.



Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda. Los ocho IC,s de RAM están situados en una placa añadida (invertida) cubriendo el procesador.


Enn la etiqueta de la parte inferior del ordenador estaba indicado el número de catálogo (26-3127A) y el lugar de procedencia.


El procesador (MC6809EP) está situado a la altura del puerto para cartuchos (a la izquierda de del IC de ROM). El IC de ROM (RP2D129 0512), de 16K con el BASIC (REV 1-1), está a la derecha de la placa (a la izquierda del puerto para cartuchos). Los ocho IC,s de RAM están en una placa añadida que se colocaba utilizando los dos conectores de color blanco (abajo).


Los ocho IC,s de RAM (D4164C-2) están colocados en una pequeña placa (invertida), con dos conectores de 12 pines.


El ordenador no funciona. Al encender, en lugar del menú de inicio aparece una  pantalla negra.



Tandy Color Computer 2 (Co-Co 2) (modelo 265-3134B) (1983)
Adquirido en Francia. Nº de serie: 2000301 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El Color Computer 2 (modelo
265-3134B) fabricado en Corea (este ordenador), era la versión francesa con teclado "azerty" y conector de vídeo RGB. La placa base era de nuevo diseño y su BASIC mejorado con posibilidad de utilizar letras minúsculas.


En el logotipo aparece "TANDY" en lugar de Radio Shack".


El Tandy Color Computer 2 (265-3134B) incorporaba un procesador Motorola 6809E  (MC6809EP), 16K de RAM (en dos IC,s) y 8K de ROM (en un IC) con el BASIC 1.3),. Disponía con un modo texto con letras mayúsculas (las minúsculas había que activarlas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Los modelos "B" incorporaban un nuevo IC generador de vídeo, el MC6847 (XC80652P en este ordenador) con posibilidad de utilizar letras minúsculas aunque, para mantener la compatibilidad con los otros modelos, la mejora estaba desactivada (si al escribir "0" aparecía en pantalla "Ø" el ordenador tenía la versión actualizada). Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía: pulsador de reinicio (RESET), un conector DIN-5 (CASS) para el reproductor de casete, un conector DIN-4 (SERIAL I/O)) como puerto serie, dos conectores DIN-6 (JOYSTK RIGHT y LEFT) para joystick, un conector mini DIN-8 (TO TV) de salida de vídeo en color RGB y vídeo compuesto, interruptor de encendido/apagado (POWER) y el cable de alimentación (la fuente de alimentación era interna).


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.


En la etiqueta de la caercasa inferior se indica el modelo y el número de serie. La instrucción "PRINT MEM" nos indica la memoria libre en la pantalla.


El procesador (MC6809EP) está situado a la altura del puerto para cartuchos (a la izquierda de del IC de ROM). Los dos IC,s de RAM (MB81416-12), de 8K cada uno, están en una línea inferior (abajo) cerca de los conectores de color blanco. El IC de ROM (Motorola SICM68366), de 8K con el BASIC (REV 1.2), está en la parte derecha de la placa (a la izquierda del puerto para cartuchos). El nuevo IC generador de vídeo (XC80652P) está a la izquierda de la RAM.




Tandy Studial (Co-Co 2) (modelo 265-3134B) (1983)
Adquirido en Francia. Nº de serie: 2000172 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El Tandy Studial (este ordenador) era  un Color Computer 2 (265-3134B) fabricasdo en Corea con teclado "azerty" y conector de vídeo RGB. La placa base era de nuevo diseño y tenía un programa de enseñanza incluido en la ROM (en el menú de inicio se podía seleccionar un teclado virtual "qwerty" o el "azerty"  del ordenador).


La versión "STUDIAL" solo se indicaba en el logotipo de la carcasa superior.


El Tandy Studial (265-3134B) incorporaba un procesador Motorola 6809E  (MC6809EP), 16K de RAM (en dos IC,s) y 8K de ROM (en un IC) con el programa de enseñanza. Disponía con un modo texto con letras mayúsculas, siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Los modelos "B" incorporaban un nuevo IC generador de vídeo, con posibilidad de utilizar letras minúsculas aunque, para mantener la compatibilidad con los otros modelos, la mejora estaba desactivada (si al escribir "0" aparecía en pantalla "Ø" el ordenador tenía la versión actualizada). Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía: pulsador de reinicio (RESET), un conector DIN-5 (CASS) para el reproductor de casete, un conector DIN-4 (SERIAL I/O)) como puerto serie, dos conectores DIN-6 (JOYSTK RIGHT y LEFT) para joystick, un conector mini DIN-8 (TO TV) de salida de vídeo en color RGB y vídeo compuesto, interruptor de encendido/apagado (POWER) y el cable de alimentación (la fuente de alimentación era interna).


En el lateral derecho tenía un conector para cartuchos.


Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.


En la etiqueta posterior podemos comprobar el modelo (265-3134B). Se hace referencia a "Peritel Version" pero no a la versión especifica del ordenador (STUDIAL)


El procesador (MC6809EP) está situado a la altura del puerto para cartuchos (a la izquierda de del IC de ROM). Los dos IC,s de RAM (MB81416-12), de 8K cada uno, están en una línea inferior (abajo) cerca de los conectores de color blanco. El IC de ROM etiquetado como "STUDIAL" (TMS2764JL-25), de 8K, está situado en la parte derecha de la placa (a la izquierda del puerto para cartuchos). El nuevo IC generador de vídeo (XC80652P) está a la izquierda de la RAM.


Cuando se inicia el ordenador directamente se entra en el menú de la aplicación de enseñanza (no aparece la página de inicio con la versión del BASIC) en el que hay que elegir el tipo de teclado que, en este caso es "azerty". Seguidamente aparece un segundo menú con cuatro ejercicios distintos a elegir.


Una vez elegido un ejercicio, solo hay que seguir las instrucciones en pantalla.


TRS-80 Color Computer 2 (Co-Co 2) (modelo 265-3136A) (1983)
Adquirido en Francia. Nº de serie: 2001036 (manufactured in Korea)

El TR-80 Color Computer 2 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). La segunda serie (Co-Co 2) se caracterizaba por tener una placa base de nuevo diseño y la carcasa de menor tamaño en relación con la primera serie (algunos ordenadores todavía se fabricaron con la carcasa antigua). Los tres primeros modelos: de 16 (26-3026 y 26-3027) y de 64K (26-3127) se fabricaron en USA y, posteriormente, en Corea (26-3134, 26-3136 y 26-3127) cada uno de ellos con dos revisiones (A y B). Además en Corea se fabricaron modelos específicos para el mercado australiano y Europeo, uno con modulación PAL y mismo número de catálogo (26-3026) que el primero fabricado en USA y varios modelos SECAM-RGB (265-3026, 265-3134B y 265-3136A) vendidos en Francia. El TRS-80 Color Computer 2 (265-3136A), fabricado en Corea (este ordenador), era la versión francesa con teclado "azerty" y conector de vídeo en color RGB. Su placa base era de nuevo diseño y tenía BASIC extendido.


El logotipo de la carcasa superior era diferente en casa versión (en este caso lleva el nombre "Radio Shack").


El Color Computer 2 (265-3136A) incorporaba un procesador Motorola 6809E (MC6809EP), 16K de RAM (e dos IC.s) y 16K de ROM (en un IC) con el BASIC extendido 1.1. Disponía de un modo texto (solo letras mayúsculas), siete modos gráficos, con un máximo de 8 colores (de nueve disponibles) y sonido mono. Su teclado era "qwerty" con la tecla "BREAK" de color rojo, a la derecha.


En la parte posterior tenía: pulsador de reinicio (RESET), un conector DIN-5 (CASS) para el reproductor de casete, un conector DIN-4 (SERIAL I/O)) como puerto serie, dos conectores DIN-6 (JOYSTK RIGHT y LEFT) para joystick, un conector mini DIN-8 (TO TV) de salida de vídeo en color RGB y vídeo compuesto, interruptor de encendido/apagado (POWER) y el cable de alimentación (la fuente de alimentación era interna).


Disponía de un conector para cartuchos, en el lateral derecho.


Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.


En la parte posterior del ordenador se indica el modelo de catálogo, el número de serie y hace referencia al mercado francés al que iba dirigido, indicando "peritel versión".



El procesador (MC6809EP) está situado a la altura del puerto para cartuchos (a la izquierda de del IC de ROM). Los dos IC,s de RAM (MB81416-12), de 8K cada uno, están en una línea inferior (abajo) cerca de los conectores de color blanco. El IC de ROM (RP2D129-0512), de 16K, está situado en la parte derecha de la placa (a la izquierda del puerto para cartuchos).


La ROM (RP2D129 0512) está identificada en el libro "1988 Ricoh Electronic Devices Data Book"


Serie Color Computer 3 (1986)

Tandy  sacó al mercado el Color Computer 3 con la intención de competir con los sistemas del Commodore Amiga y el Atari ST. Venía con 128K de RAM ampliable a 512K. Además de la TV ya permitía conectarlo a un monitor. Un modelo fue el 26-3334. Se fabricó en Corea y en USA.

Tandy Color Computer 3 (Co-Co3) (modelo 26-3334) (NTSC)

Adquirido en Francia. Nº de serie: 1321739 (product of U.S.A)

El TR-80 Color Computer 3 formaba parte de una serie de ordenadores fabricados por la empresa norteamericana Tandy Radio Shack Corporation (TRS), conocidos como Co-Co Su primer ordenador, el TRS-80 (1977) inició una serie de ordenadores "profesionales" con un procesador Z80 (el nombre TRS-80 se formó con las siglas de la empresa "TRS" y el "80" del procesador) que llegó a tener ocho modelos distintos, todos ellos con monitor y la mayoría con disquetera. En 1980, puso a la venta otra serie de ordenadores destinadas al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer. En 1983 se inició la segunda serie (TRS-80 Color Computer II) y en 1986 la tercera (TRS-80 Color Computer III). El Color Computer 3 s
upuso una mejora notable con respecto a las anteriores series: nuevo procesador, generador avanzado de vídeo y controlador de memoria gráfica (reproducía gráficos sin pérdida de calidad, escribir con letras mayúsculas y minúsculas y utilizar 40/80 columnas en pantalla). Su RAM era de 128K (aunque no podía acceder simultáneamente al total). El Color Computer 3 (26-3334) con teclado "qwerty" y modulación NTSC (este ordenador) se fabricó y comercializó en los Estados Unidos.


En el logotipo de la carcasa superior se hacía mención a la memoria RAM del ordenador.


El Tandy Color Computer 3 (26-3334) incorporaba un procesador Motorola 68B09E (MC68B09EP), 128K de RAM (), 32K de ROM (), con el BASIC extendido de Microsoft (mejorado por Microware para utilizar los nuevos modos en pantalla). Disponía de tres modos texto (uno de 80 columnas) y varios modos gráficos un máximo de 16 colores (de 64 disponibles). Internamente incorporaba un chip mejorado de vídeo en color, el ACVC (Advanced Color Video Chip) y un interruptor de memoria de gráficos también mejorado. Como complemento a las mejoras internas en la calidad de vídeo, el ordenador disponía de nuevos conectores de vídeo (compuesto y RGB). Su teclado era "qwerty" con dos de función y cuatro teclas de dirección (a la derecha). El borde del teclado era de color gris (en las anteriores series era de color negro).


En la parte posterior tenía: pulsador de reinicio (RESET), dos conectores RCA de sonido (AUDIO) y vídeo compuesto NTSC (VIDEO), un selector de canales (4/3), un conector de salida (RF OUT) para la TV (modulación NTSC), un conector DIN-5 para el reproductor de casete (CASS), un conector DIN-4 como puerto serie (SERIAL I/O), dos conectores DIN-6 (JOYSTICK RIGHT y LEFT), un interruptor de encendido apagado (POWER) y el cable de alimentación  a 110 V (la fuente de alimentación era interna.


En el lateral derecho tenía un puerto para cartuchos.


Para acceder al interior se extraían seis tornillos (uno oculto debajo de la etiqueta). Se retiraba la carcasa superior y quedaba a la vista la placa base y el teclado. La fuente de alimentación estaba situada a la izquierda.


El conector de vídeo RGB estaba en la carcasa inferior (con un canal para el cable). Los datos con el modelo y número de serie están en la etiqueta posterior.


El procesador (MC68B09EP) estaba situado a la derecha de la placa (arriba). Los cuatro IC,s de RAM (MT4067-12, con la bandera americana) de 32K cada uno, están en la parte izquierda de la placa (a la izquierda de los conectores blancos). El IC de ROM (Tandy 23256-1358), de 32K está a la derecha (abajo). El "Advanced Color Video Chip" (VLSI TCC1014A) es el IC de forma cuadrada situado a la izquierda de la ROM.




Accesorios

TANDY Deluxe Joystick
Adquirido en Francia: Nº de serie: S/N (MFD in Korea)

Joystick de gran complejidad con dos reguladores y un botón de disparo en la parte superior, otro botón de disparo en la parte frontal y dos palancas de selección en la parte inferior.



Los ordenadores se han recibido con los manuales: "Initation au BASIC COULEUR. TRS-80 Color Computer 1/2" y "TRS-80 Ordinateur Couleurs. Manuel Pratique. Tandy". También se dispone  del manual de BASIC extendido (BASIC COLOUR ETENDU)



Otros dos libros específicos de programas para el ordenador: "TRS-80 Couleur. Premiers Programmes" y "TRS-80 Couleur. 56 Programmes" y
dos de carácter general: "Informatique pour touts" y "Guide du Micro Ordinateur"


El Color Computer 3 tiene dos manuales: un amplio manual sobre programación "Extended Basic" y un pequeño manual de funcionamiento  "introducing Your Color Computer 3"


En la caja se indica el modelo y el lugar de facturación.


Cable de vídeo RGB (versión peritel) y del reproductor de casete

El cable del reproductor de casete es estándar con conector DIN-5, dos conectores jack, de entrada y salida de sonido y un conector mini jack (remote). El conector de vídeo RGB es mini DIN-8 y hay poca información sobre la distribución de los pines. En los manuales solo se hace referencia a conector RF para la TV y no hay ninguna sobre el conector de vídeo RGB, que es exclusivo de la versión francesa (dos unidades).


Una información (sin contrastar) proporciona los siguientes datos del conector (teniendo en cuenta la numeración del mini DIN-8 del ordenador, de derecha a izquierda y de abajo arriba): pin 1, 12V; pin 2, masa; pin 3, rojo (R); pin 4 (central) no conectado; pin 5, vídeo compuesto; pin 6, verde (G); pin 7 (centro superior), sonido; pin 8, azul (B). En un euro conector, el pin de vídeo compuesto se conectaría al pin 20, el de masa al pin 17 y los colores R, G, B a los pines 15, 11 y 7 respectivamente. Para la conmutación se puede emplear los 12V en el pin 8, aunque lo mejor es disponer de una TV que tenga conmutación manual.

Cartucho de juegos y cinta de casete.

Se ha recibido un cartucho con el juego "clowns & ballons". Aunque su apariencia externa no es buena, el cartucho funciona correctamente (catalogo 26-3087). También se dispone de tres cintas de casete del ordenador, una de ellas con número de catálogo oficiales (26-302)




Manuales

  1. Manual del TRS-80 (Modelo I) Level I
  2. TRS-80 MC-10 Operation and Lenguage Reference Manual
  3. Initation au BASIC Couleur. TRS-80 Color Computer 1/2
  4. BASIC Couleur Etendu. Tandy. TRS 80 Color Computer 1/2
  5. TRS-80 Ordinateur Couleurs. Manuel Pratique. Tandy
  6. TRS-80 Couleur. Premiers Programmes
  7. TRS-80 Couleur. 56 Programmes
  8. Informatique pour touts (TRS-80 CoCo)
  9. Guide du Micro Ordinateur (TRS-80 CoCo)
  10. Tandy Color Computer 3. Extended Basic.
  11. Tandy. Introducing Your Color Computer 3
  12. Manual Programa Multiplan TRS-80 2000

Cintas

Computer Casete C-10


Ordenadores compatibles TRS-80/Tandy

Como continuación a la serie de ordenadores profesionales TRS-80, la empresa Tandy Radio Shack entró en el mercado de los ordenadores compatibles IBM, en 1983, con el TRS-80 2000 (también manufacturado como Tandy 2000). Un año más tarde (1984)  inició la comercialización de una nueva serie profesional (Tandy 1000) que, con un costo de producción menor que el del Tandy 2000, compitió con éxito en el mercado empresarial. En 1990, sacó al mercado un ordenador de sobremesa, de precio reducido, destinado al consumo particular (serie Tandy 1000 R) entrando en competencia directa, como "home computer", con el PS1 de IBM.

La introducción de los ordenadores compatibles de Tandy, en los hogares se había iniciado en 1986, con una serie de ordenadores compactos con  el teclado y la disquetera en la carcasa: Tandy 1000 EX, con disquetera de 5,25" y Tandy 1000 HX, con disquetera de 3,5".

Los ordenadores fueron:
  • TRS-80 o Tandy 2000/2000HD (1983-1988), de altas prestaciones destinada al mercado empresarial, con procesador 80186.
  • Serie profesional Tandy 1000 (1984-1993), de menor precio que el Tandy 2000, destinado también al mercado empresarial:
    • Tandy 1000 (1984),con un procesador 8088 y disquetera de 5,25"
    • Tandy 1000 A, revisión mejorada del Tandy 1000
    • Tandy 1000 HD, versión con disco duro de 20/40 MB
    • Tandy 1000 SX (1986), versión con procesador 8088-2
    • Tandy 1000 TX (1987), versión con procesador 80286 y disquetera de 3,5"
    • Tandy 1000 SL (1988), versión mejorada del SX, con procesador 8086
    • Tandy 1000 SL/2, versión del SL con más memoria RAM (520K)
    • Tandy 1000 TL (1988), versión mejorada del TX. con procesador 80286
    • Tandy 1000 TL/2, versión del TL con interface disco duro IDE
    • Tandy 1000 TL/3, versión del TL/2 con más velocidad en el procesador.
  • Serie Tandy 1000 (1986-1993), de diseño compacto con el teclado incluido en la carcasa, destinado al consumo particular:
    • Tandy 1000 EX (1986), con un procesador 8088 y disquetera de 5,25"
    • Tandy 1000 HX (1987), con disquetera de 3,5" y BASIC incluido en la ROM
  • Serie de precio reducido Tandy 1000 R (1990), diseñado para consumo doméstico como "home computer" (compitió, a mitad de precio, con el PS1 de IBM). Su módulo de sobremesa era de menor tamaño que la serie profesional (con todo incluido):
    • Tandy 1000 RL, con procesador 8086 y 520K de RAM
    • Tandy 1000 RL/HD, versión del RL con disco duro de 20 MB
    • Tandy 1000 RLX, con un procesador 80286 era la gama media de la serie.
    • Tandy 1000 RLX/HD, versión del RLX con un disco duro de 20 MB
    • Tandy 1000 RSX, gama alta con un procesador 803086SX y 1 MB de RAM
Tandy también produjo ordenadores portátiles: serie 1400 LT/FD/HD (1987)


Tandy 1000 HX con teclado "azerty" (modelo 25-1053 A) (1987)
Adquirido en Francia. Nº de serie: 113598 (manufactured in the USA by Tandy)

Actualización del Tandy 1000 EX con una disquetera de 3,5" y el sistema operativo incluído en la ROM, el ordenador Tandy 1000 HX, incorporaba un procesador Intel 8088-2, con 256K de RAM ampliables mediante una tarjeta de memoria ("Memory Expansion Plus"), que incluía el controlador de DMA, y que se conectaba en el puerto de expansión. La controladora de vídeo interna compartía la memoria RAM, utilizando 16K o 32K (en función de la resolución en pantalla) quedando el resto a disposición del sistema (la placa base tenía ocho IC,s MT 4067 de 32K de RAM). La RAM física instalada podía alcanzar los 768K de RAM (256K internos y 512K externos), aunque debido a la arquitectura de los ordenadores IBM solo se tenía acceso a los primeros 640K. La ROM de 128K incluía el sistema operativo (Tandy MS-DOS 2.11R) aunque también podía cargar otras versiones desde la disquetera (se seleccionaba en el menú de inicio). Disponía de un modo texto y de cinco modos gráficos con un máximo de 16 colores y sonido interno (externo con auriculares). La disquetera (720K DD/DS) estaba situada en la carcasa superior dando frente al usuario. Al puerto de expansión se accedía al retirar una tapa situada en la carcasa superior (a la izquierda). Fabricado en USA, este ordenador se vendió en Francia con teclado "azerty".


La disquetera estaba situada en el centro de la carcasa superior dando frente al usuario. A la derecha de la disquetera tenía un espacio reservado para una segunda disquetera.


En la parte posterior estaba situado los distintos puertos y conectores de vídeo (de izquierda a derecha): puerto de impresora (PRINTER), conector para una disquetera externa (EXTERNAL DRIVE), conector de vídeo compuesto (VIDEO), conector de vídeo RGBI (MONITOR), tres tapas de acceso al compartimento del conector de expansión (EXPANSION SLOTS) y el cable de alimentación:


En el lateral derecho tenía un control de volumen (VOLUME), un conector jack para auriculares (PHONES) y dos conectores DIN-6 para los joystick (JOYSTICKS L/R). En lateral izquierdo estaba el interruptor de encendido/apagado (I/O).


Para acceder al compartimento en donde estaba situado el conector de expansión (62 pines) era necesario retirar una  tapa situada en la carcasa superior. El compartimento admitía hasta tres tarjetas apiladas mediante un "paso a través". Se consideraba imprescindible la tarjeta de ampliación de memoria de la que había disponibles dos modelos: 25-1062 de 128 ampliables a 384K  y la 25-2062 de 512K (recomendada por la empresa). También admitía tarjetas con VGA, con puerto serie y módem (entre otras). Para utilizar las tarjetas con salida externa como las VGA, módem o serie se retiraba la tapa correspondiente (sujetada con dos tornillos) de la parte posterior.


La tarjeta 25-1062 se podía ampliar mediante un conjunto ( "kit" 25-1079) de ocho IC de 32K de RAM (ocho IC de 262.144 bits x 1 DRAM) hasta los 384K que sumados a los 256K del ordenador daban un total de 640K. Para que el ordenador reconociera la ampliación era necesario configurar los microchip ("jumper") de selección (E1-E2 sin ampliación y E2-E3 con ampliación). Con los 512K de la tarjeta 25-2062 se alcanzaban los 768K y, como se indicaba en las instrucciones, los 128K sobrantes se podían utilizar como disco RAM (RAMDISK).


La primera pantalla que aparece es el menú de inicio y el ordenador queda a la espera esperando las instrucciones del usuario.


Pulsando "ESC" se entra en el sistema operativo instalado en la ROM del ordenador (MS-DOS 2.11). Pulsando las teclas de función (F1 a F4) se pueden carcar programas en disquete preseleccionados, definir la fecha y hora o cargar otros programas. para cargar otro sistema operativo se pulsa "F4" (en este caso el MS-DOS 3.21 español).


Para la prueba de funcionamiento se ha utilizado el conector de vídeo compuesto, obteniéndose una imagen en color




Ordenadores Alice y MC-10

El TRS-80 MC-10 (TRS-80 Micro Color Computer) fabricado por Tandy Corporation era una versión reducida del TRS-80 Color Computer (CoCo) con 4K de RAM, teclado "qwerty" y salida RF a la TV con modulación PAL.

Una versión de este ordenador se comercializó en Francia (fabricado por Matra-Tandy), adaptado al mercado local (teclado "azerty" y video RGB). Posteriormente Matra adquirió los derechos y, en unión de la empresa Hachette lo fabricó como Matra & Hachette "Alice". Los ordenadores de la serie Tandy-Matra- Hachette fueron:
  • Radio Shack TRS-80 MC-10 (4K) (1983) Micro Color Computer, de Tandy Corporation.
  • Tandy TRS-80 MC-10 (4K) (1983) Micro Ordinateur Couleur, de Matra-Tandy (versión con teclado "azerty" y vídeo RGB)
  • Matra & Hachette Alice (4K) (1984). Igual al MC-10 de Matra-Tandy con carcasa roja
  • Matra & Hachette Alice 32 (16K) (1984). Misma carcasa roja del Alice.
  • Matra Alice 90 (32K) (1985) de Matra et Hachette. De mayor tamaño que los anteriores ordenadores de la serie.
El Alice (4K) era  igual al Tandy TRS-80 MC-10, diferenciándose externamente por el color. La principal diferencia entre el Alice (a la izquierda) y el Alice 32 (a la derecha) es el color de la etiqueta (plateada en el Alice y verde en el Alice 32). También el nombre del ordenador Alice es plateado mientras que en el Alice 32 es blanco. En la línea inferior están situados el Radio Shack  MC-10  (a la izquierda) con teclado "qwerty" y el Tandy MC-10 (a la derecha) con teclado "azerty".


La versión con teclado "qwerty" (Radio Shack TRS-80 MC-10) tenía conector RF (PAL o NTSC). Las tres versiones francesas (Tandy MC-10, Alice y Alice 32) tenían teclado "azerty" y conector de vídeo RGB.


Los reproductores de casete del Alice (Alice, Alice 32 y Alice 90 tenían el mismo color rojo que los ordenadores.



Ordenadores Alice y MC-10

Radio Shack TRS-80 MC-10 (1983)
Adquirido en el Reino Unido.  Nº de serie: 500556 (manufactured in Korea)

El Radio Shack TRS-80 MC-10 (TRS-80 Micro Color Computer) fue un ordenador de Tandy Corporation (USA) fabricado en 1983. Previamente, en 1977, la empresa norteamericana había puesto a la venta (a través de sus almacenes Radio Shack) una serie de ordenadores profesionales (con procesador Z80), conocidos como TRS-80 (Tandy Radio Shack-80). En 1980, puso a la venta una segunda serie con destino al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer (Co-Co). El MC-10 (1983) era una versión reducida del TRS-80 Color Computer con solo 4K de RAM. Poco después, este pequeño ordenador (con teclado "qwerty" y modulación PAL) formó parte de una pequeña serie de ordenadores con las versiones fabricadas en Francia, con teclado "azerty" y conector DIN de vídeo RGB, en colaboración con Matra (Matra Tandy TRS-80 MC-10) y por "Matra et Hachette" (Alice, Alice 32 y Alice 90). La versión europea del Radio Shack TRS-80 MC-10 de fabricacción coreana (este ordenador) tenía teclado "qwerty" y un conector RF (PAL), sin selector de canales (específico de la versión NTSC).


El Radio Shack TRS-80 MC-10 incorporaba un procesador 6803 (HD6803P), 4K de RAM (en dos IC,s) y 8K de ROM (en un IC) con BASIC Microsoft. Disponía de un modo texto, cinco modos gráficos con ocho colores (además del negro) y sonido mono. Su teclado era "qwerty" con una barra espaciadora en una línea inferior y acceso directo a las instrucciones del BASIC (por combinación de teclas).


En la parte posterior tenía (de izquierda a derecha): un conector (AC ADAPTER) para la fuente de alimentación externa (8V AC), un conector RF a la TV (TO TV), un puerto de expansión (con tapa), un pulsador de reinicio (RESET) de color rojo, un conector DIN-4 como puerto serie (SERIAL I/O) y un conector DIN-5 (CASSETTE) para el reproductor de casete.


En el lateral derecho tenía un interruptor de encendido/apagado.


Para acceder al interior se extraían cuatro tornillos. Al retirar la carcasa superior con el teclado era visible la placa base (ocupaba la totalidad de la carcasa inferior).


El procesador (HD6803P) está situado en una línea superior cerca del conector de expansión (en posición vertical). Los dos IC de RAM (D4016C-1) de 2K cada uno, están abajo (a la izquierda). El IC de ROM (SIMB8364M), de 8K, está situado en el lateral izquierdo.


La fuente de alimentación proporcionaba 8V CA, 1,5A (los ordenadores fabricados en Francia utilizaban una fuente de alimentación de 10V AC).


Manual

El manual era específico para MC-10, aunque también también era aplicable a los primeros Alice. Tenía dos partes diferenciadas: en la primera parte se indicaba como instalar y manejar el ordenador llegando hasta el mínimo detalle y en la segunda se describía y se iniciaba en la programación en BASIC. Finalizaba con unos apéndices entre los que se incluye uno dedicado a las especificaciones del ordenador y otro con programas de ejemplo.



Tandy TRS-80 MC-10 (1983) (teclado AZERTY)
Adquirido en Francia. Nº de serie: 000971 (fabriqué en France par Matra-Tandy)

El Tandy TRS-80 MC-10 (TRS-80 Micro Color Computer) fue un ordenador de Tandy Corporation (USA) fabricado en Francia en colaboración con Matra (Matra Tandy Electronique) en 1983 . Previamente, en 1977, la empresa norteamericana había puesto a la venta (a través de sus almacenes Radio Shack) una serie de ordenadores profesionales (con procesador Z80), conocidos como TRS-80 (Tandy Radio Shack-80). En 1980, puso a la venta una segunda serie con destino al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer (Co-Co). En 1983, la empresa norteamericana fabricó una versión reducida del TRS-80 Color Computer, el Radio Shack MC-10 con solo 4K de RAM. Seguidamente, fabricó el ordenador en Francia (en colaboración con la empresa francesa Matra) con el nombre de  "Tandy MC-10" con teclado "azerty" y conector DIN de vídeo RGB sustituyendo a la señal RF (NTSC o PAL). Poco después,en 1984, Matra en unión con Hachette (Matra et Hachette) continuó fabricando otros ordenadores de la serie:el Alice (4K), el Alice 32 (16K) y el Alice 90 (32K). El Tandy TRS-80 MC-10, fabricado en Francia (este ordenador), con teclado "azerty" y vídeo RGB, estaba perfectamente adaptado al mercado local francés.


El Matra Tandy TRS-80 MC-10 incorporaba un procesador 6803 (MC6803G), 4K de RAM (en dos IC,s) y 8K de ROM (en un IC) con BASIC Microsoft. Disponía de un modo texto, cinco modos gráficos con ocho colores (además del negro) y sonido mono. Su teclado era "azerty" con una barra espaciadora en una línea inferior y acceso directo a las instrucciones del BASIC (por combinación de teclas).


En la parte posterior tenía (de izquierda a derecha) el conector (ALIMENTATION) de la fuente de alimentación (10V AC,aunque también puede utilizar el transformador de 8V AC del modelo PAL), un conector DIN-7 (PRISE TV) de vídeo (color RGB, vídeo compuesto y sonido),  un puerto de expansión, un pulsador rojo de reinicio (RESET ), un conector DIN-4 (E/S SERIE)  como puerto serie y un conector DIN-5 (CASSETTE) para el reproductor de casete .


El lateral derecho tenía un  interruptor de encendido/apagado (MARCHE-ARRET).


Para acceder al interior se extraían cuatro tornillos. Al retirar la carcasa superior con el teclado era visible la placa base (ocupaba la totalidad de la carcasa inferior). La distribución de los IC,s era completamente distinta al modelo PAL.


El procesador (MC6803C) está situado abajo (a la izquierda). Los dos IC,s de RAM (D4016C-1) están alineados a la derecha del procesador (en el centro). El IC de ROM (TMS2764JL) de 8K (etiquetado como A001) está centrado en la placa).



Matra et Hachette Alice (1984)
Adquirido en España. Nº de serie: 010651 (fabrique en France)

El Alice (1984) fue un ordenador fabricado en Francia por el consorcio Matra et Hachette. Formaba parte de una serie iniciada en 1983 por Tandy (USA) con el Radio Shack MC-10.  Previamente, en 1977, la empresa norteamericana había puesto a la venta (a través de sus almacenes Radio Shack) una serie de ordenadores profesionales (con procesador Z80), conocidos como TRS-80 (Tandy Radio Shack-80). En 1980, puso a la venta una segunda serie con destino al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer (Co-Co). En 1983, la empresa norteamericana fabricó una versión reducida del TRS-80 Color Computer, el Radio Shack MC-10 con solo 4K de RAM. Seguidamente, fabricó el ordenador en Francia (en colaboración con la empresa francesa Matra) con el nombre de "Tandy MC-10" con teclado "azerty" y conector DIN de vídeo (RGB, vídeo compuesto y sonido) en lugar del conector RF de la TV (NTSC o PAL). Poco después, en 1984, Matra en unión con Hachette (Matra et Hachette) continuó con la fabricación de otros ordenadores de la serie: el Alice (4K), el Alice 32 (16K) y el Alice 90 (32K). El Alice (este ordenador) tenía las mismas prestaciones que la versión francesa del MC-10, diferenciándose externamente por el llamativo color rojo de la carcasa.


El Alice de Matra et Hachette incorporaba (según el manual "Alice Découvrez le BASIC") un procesador 6803, 4K de RAM y 8K de ROM. Disponía de un modo texto, cinco modos gráficos con ocho colores (además del negro) y sonido mono. Su teclado era "azerty" con una barra espaciadora en una línea inferior y acceso directo a las instrucciones del BASIC (por combinación de teclas). Encima del teclado tenía escrito el nombre "Alice" en un color plateado y en la pegatina plateada (a la derecha) el nombre de la empresa ("MATRA & HACHETTE").


En la parte posterior tenía: un conector (ALIMENTATION) para la fuente de alimentación (10V AC 1,3A), un conector DIN-7 (PRISE TV) de vídeo (color RGB, vídeo compuesto y sonido), un puerto de expansión (con tapa), un pulsador de reinicio (INIT), un conector DIN-4 (E/S SERIE) como puerto serie y un conector DIN-5 (CASSETTE) para el reproductor de casete.


En el lateral derecho tenía un interruptor de encendido/apagado.


Para acceder al interior se extraían cuatro tornillos. Al retirar la carcasa superior con el teclado era visible la placa base medio oculta por una placa metálica de protección electromagnética. En la placa base (M.T.E. 870 A 001 INC.C 03/84) la distribución de los IC,s (en la parte visible de la placa) era similar a las de la placa del Tandy TRS-80 MC-10 fabricada ocho meses antes (M.T.E. 870 A 001 INC.A 07/83).


La placa metálica de protección electromagnética está soldada a la placa base. El procesador y los IC,s de RAM quedan ocultos debajo de la placa. El IC de ROM (TMS3764) de 8K, es solo visible parcialmente en el centro de la placa. El procesador (6803) y la RAM (4K) se especifican en el manual "Alice Découvrez le BASIC")


La fuente de alimentación (10V, AC), el procesador (6803), la memoria RAM (4K) y la ROM (8K) están indicadas en el manual.del BASIC ("Alice Découvrez le BASIC")


Caja de embalaje

El Alice se distribuyó en dos distintas cajas de embalaje. Una de cartón de pequeño tamaño diseñada por Jean Giraud conocido como Moebius.  uno de los dibujantes de cómic más reconocido de los últimos años (su firma "MOEBIUS" está en la parte derecha de la caja). La otra caja de embalaje era, en realidad, un maletín de transporte en el que (además del ordenador, cables y manuales), se incluía un reproductor de casete y varias cintas.


El maletín estaba distribuido en varios compartimentos ajustados al tamaño de los componentes (ordenador, reproductor de casete, libros, manuales, cintas de casete (aplicaciones y juegos), transformador, cable del reproductor de casete y cable de vídeo RGB)



Reproductor de casete Matra Alice
Adquirido en Francia. Nº de serie: 10721 (fabriqué à Hong Kong)

El reproductor de casete del Alice tenía el mismo color rojo del ordenador. El compartimento para la cinta estaba situado en la parte central de la carcasa superior. Encima del compartimento tenía un contador de vueltas con un pulsador de puesta a cero. Las teclas del reproductor eran (de izquierda a derecha): grabación (ENREG), reproducción (LECTURE), retroceso rápido (RETOUR), avance rápido (AVANCE), parar/abrir (ARRET/EJECT) y pausa (PAUSE). Encima de la teclas tenía un diodo de entrada de datos (DONNEES) y otro de encendido (MARCHE).


En el lateral derecho tenía (de izquierda a derecha): conector de la fuente de alimentación (6V DC), un conector jack de salida de sonido, un conector mini-jack de control de la cinta del casete (T, telecommande), interruptor de encendido/apagado (MONITEUR A, M), un conector jack de entrada de sonido (E) y un control de volumen (NIVEAU).


En la carcasa inferior tenía un compartimento para cuatro baterías LR6 (AA)


El ordenador dispone de cinco cintas de casete: "Multiplications", "La chenille infernale", "Decouvrez Alice", "Crozky" y "Géographie francaise".


Y los manuales: "Una Merveille de Simplicité, Alice Découvez le BASIC", "Una Merveille de Simplicité, Alice Guide d'instructions de l'editeur assembleur" y "Alice Lecteur Enregistreur de programmes".


Fuente de alimentación

Proporciona 10V CA 1,3A.



Matra et Hachette. Alice 32 (1984)
Adquirido en Francia. Nº de serie: 27864 (fabriqué en France)

El Alice 32 (1984) fue un ordenador fabricado en Francia por el consorcio Matra et Hachette. Formaba parte de una serie iniciada en 1983 por Tandy (USA) con el Radio Shack MC-10.  Previamente, en 1977, la empresa norteamericana había puesto a la venta (a través de sus almacenes Radio Shack) una serie de ordenadores profesionales (con procesador Z80), conocidos como TRS-80 (Tandy Radio Shack-80). En 1980, puso a la venta una segunda serie con destino al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer (Co-Co). En 1983, la empresa norteamericana fabricó una versión reducida del TRS-80 Color Computer, el Radio Shack MC-10 con solo 4K de RAM. Seguidamente, fabricó el ordenador en Francia (en colaboración con la empresa francesa Matra) con el nombre de "Tandy MC-10" con teclado "azerty" y conector DIN de vídeo RGB. Poco después, en 1984, Matra en unión con Hachette (Matra et Hachette) continuó con la fabricación de otros ordenadores de la serie: el Alice (4K), el Alice 32 (16K)  y el Alice 90 (32K). El Alice 32 (este ordenador)supuso una mejora notable de prestaciones aumentando la RAM a 16K y la ROM también a 16K. Externamente era similar al Alice (se diferenciaban por el color de los logotipos de la carcasa superior).


El Alice 32 (Matra et Hachette) incorporaba un procesador 6803 (EF6803P), 16K de RAM (en cuatro IC,s) y 16K de ROM (en un IC) con el BASIC (8K de RAM en dos IC,s eran de VRAM). Disponía de tres modos texto, tres modos gráficos con nueve colores y sonido mono. Su teclado era "azerty" con una barra espaciadora en una línea inferior y acceso directo a las instrucciones del BASIC (por combinación de teclas). Encima del teclado tenía escrito el nombre "Alice" en un color blaco y en la pegatina verde (a la derecha) el nombre de la empresa ("MATRA & HACHETTE").


Para conseguir los 32K de RAM (se vendía como Alice 32) era preciso tener conectado el cartucho de 16K que se compraba conjuntamente con el ordenador.


En la parte posterior tenía: un conector (ALIMENTATION) para la fuente de alimentación (10V AC 1,3A), un conector DIN-7 (PRISE TV) de vídeo (color RGB, vídeo compuesto y sonido), un puerto de expansión (usado por la ampliación de memoria), un pulsador de reinicio (INIT), un conector DIN-4 (E/S SERIE) como puerto serie y un conector DIN-5 (CASSETTE) para el reproductor de casete.


En el lateral derecho tenía el interruptor de encendido/apagado.


Para acceder al interior se extraían cuatro tornillos. Se retiraba la carcasa superior y quedaba a la vista la placa base, cubierta en parte por el teclado.


La placa base del Alice 32 era de nuevo diseño (más estrecha). Los IC,s principales estaban alineados a lo largo de la placa.


El procesador (EF6803P) está centrado en la placa. Dos IC,s de RAM (TMS4408-20NLT), de 4K cada uno, están a la izquierda y los otros dos (TMS4408-15NLB), de 4K cada uno, están a la derecha (cerca del IC de vídeo EFX9345P). El IC de ROM (AMI 8437EE0 - MTE 803A008), de 16K, es el cuarto IC empezando por la derecha.


En el manual "Alice Découvrez le BASIC" se indican las especificaciones técnicas: Procesador (6803), ROM (16K) y RAM (16K). La VRAM utiliza 8K de RAM (dos IC,s dedicados) y 1K el sistema operativo. Por ese motivo, la memoria libre es de 7K. Con el cartucho se 16K, la RAM libre sería de 23K. En el Alice 90, la VRAM no se contabiliza dentro los 32K de RAM (tiene dos IC,s específicos distintos a los de la RAM) por lo que la memoria libre (en el Alice 90) es de 31K.


Se vendía en caja o en maletín. El maletín estaba distribuido en varios compartimentos ajustados al tamaño de los componentes (ordenador, reproductor de casete, libros, manuales, cintas de casete (aplicaciones y juegos), transformador, cable del reproductor de casete, cable de vídeo RGB) y la ampliación de memoria de 16K.


Reproductor de casete Matra Alice
Adquirido en Francia. Nº de serie: 15256 (fabriqué à Hong Kong)

El reproductor de casete del Alice tenía el mismo color rojo del ordenador. El compartimento para la cinta estaba situado en la parte central de la carcasa superior. Encima del compartimento tenía un contador con un pulsador de puesta a cero. Las teclas del reproductor eran (de izquierda a derecha): grabación (ENREG), reproducción (LECTURE), retroceso rápido (RETOUR), avance rápido (AVANCE), parar/abrir (ARRET/EJECT) y pausa (PAUSE). Encima de la teclas tenía un diodo de entrada de datos (DONNEES) y otro de encendido (MARCHE).


En el lateral derecho tenía (de izquierda a derecha): conector de la fuente de alimentación (6V DC), un conector jack de salida de sonido, un conector mini-jack de control de la cinta del casete (T, telecommande), interruptor de encendido/apagado (MONITEUR A, M), un conector jack de entrada de sonido (E) y un control de volumen (NIVEAU).


 En la carcasa inferior tenía un compartimento para cuatro baterías LR6 (AA)


Cintas de casete

Una parte de los casetes del Alice inciden sobre las posibilidades del ordenador y como sacar mejor partido de su BASIC, incluyendo programas educativos. Los otros son juegos, alguno de ellos clásicos de la época como el "Galaxions".


Manuales

Los libros y manuales de los ordenadores Alice, son aplicables también al MC-10. En uno de lo libros se incluyen 102 programas con su listado en BASIC (con una explicación de su funcionamiento). En otro se explica como diseñar programas y juegos para el Alice y el MC-10. En los manuales  se especifican las características de los ordenadores y el BASIC: Alice (Alice Découvrez le BASIC) y Alice 32 (Una Merveille de Simplicité, Alice Découvez le BASIC). En el manual "Les Astuces d'Alice 32 et 90" se indica que es de aplicación al Alice 32 con la ampliación de memoria de 16K (con un total de 32K de RAM) y al Alice 90.


Extensión de memoria 16K Matra Hachette
Adquirido en Francia. Nº de serie: 4253 (fabriqué en France)

Es un módulo externo con 16K de RAM (MEMOIRE VIVE 16K OCTETS), en cuatro IC,s.


Los cuatro IC,s de RAM (TMS4408-20NLT) , de 4K cada uno, están alineados en la parte superior (en la fotografía).


Los cables de vídeo y del reproductor de casete

El reproductor de casete dispone de un cable para conectarlo al ordenador (DIN a jack). Caso particular era el conector de vídeo. La versión francesa sustituyó el conector de TV por un conector DIN-7 que daba salida de vídeo RGB, vídeo compuesto y sonido a un cable euroconector. Para las TV que solo tenían entrada RF (SECAM) el cable euroconector se empleaba conjuntamente con un modulador que proporcionaba la señal RF (SECAM)



 El conector DIN-7 del ordenador es el siguiente:



 Si no se dispone de él, se puede fabricar un sencillo cable para vídeo compuesto y sonido (a la derecha de la imagen) aunque la imagen que se obtiene es en B/N. Para obtener el color hace falta aprovechar la salida RGB mediante un cable euro-conector (en el centro)



En la imagen siguiente se indica la correlación entre los pines del conector DIN-7 (macho) y el euro-conector:


Fuente de alimentación

Proporciona 10V CA 1,3A.



Matra et Hachette. Alice 90 (1985)
Adquirido en Francia. Nº de serie: 005485 (fabrique en France)

El Alice 90 (1985) fue un ordenador fabricado en Francia por el consorcio Matra et Hachette. Formaba parte de una serie iniciada en 1983 por Tandy (USA) con el Radio Shack MC-10.  Previamente, en 1977, la empresa norteamericana había puesto a la venta (a través de sus almacenes Radio Shack) una serie de ordenadores profesionales (con procesador Z80), conocidos como TRS-80 (Tandy Radio Shack-80). En 1980, puso a la venta una segunda serie con destino al mercado doméstico (con procesador Motorola e imagen en color), a los que llamó TRS-80 Color Computer (Co-Co). En 1983, la empresa norteamericana fabricó una versión reducida del TRS-80 Color Computer, el Radio Shack MC-10 con solo 4K de RAM. Seguidamente, fabricó el ordenador en Francia (en colaboración con la empresa francesa Matra) con el nombre de "Tandy MC-10" con teclado "azerty" y conector DIN de vídeo RGB. Poco después, en 1984, Matra en unión con Hachette (Matra et Hachette) continuó con la fabricación de otros ordenadores de la serie: el Alice (4K), el Alice 32 (16K ) y el Alice 90
(32K). La placa base era de mayor tamaño (incluía los 16K de RAM adicionales, y además 8K de VRAM en dos IC,s). Su carcasa también era de mayor tamaño que la del Alice 32 y su teclado de mayor calidad.


El Alice 90 incorporaba un procesador 6803 (EF6803P), 32K de RAM (en cuatro IC,,s), 8K de VRAM (en dos IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de tres modos texto, tres modos gráficos y sonido mono. Su teclado era "azerty" con una barra espaciadora en una línea inferior y acceso directo a las instrucciones del BASIC (por combinación de teclas).




En la parte posterior tenía: interruptor de encendido/apagado (A/M), el conector de la fuente de alimentación (ALIMENTATION), un euroconector no estándar (PRISE-TV), un puerto de expansión (con tapa), un pulsador de reinicio (INIT), un conector DIN-4 (E/S SERIE) como puerto serie y un conector DIN-5 (CASSETTE) para el reproductor de casete. El euroconector (no estándar) de vídeo RGB y sonido había sustituido al conector DIN-7  de los modelos anteriores.


Los nombres de los conectores eran visibles desde la parte superior.


Para acceder al interior se extraían dos tornillos. Se retiraba la carcasa superior (sin el teclado). La placa base quedaba oculta debajo del teclado.



El procesador (EF6803P) está centrado en la placa. Los cuatro IC,s de RAM (D41416-15), de 8K cada uno, están a la derecha (arriba). Los dos IC,s de VRAM (TMS4408-15NLB y TMS4408-15NLT), de 4K cada uno, están a la izquierda (cerca del IC de vídeo EF9345P). El IC de ROM (AMI 8442BBI - MTE 803A008), de 16K, está centrado en la placa.


En el manual "Alice 90 Découvrez le BASIC" se indican las especificaciones técnicas: Procesador (6803), ROM (16K) y RAM (32K), quedando 31K libres para el usuario (la VRAM de 8K utiliza dos IC,s específicos). La VRAM marca la diferencia entre el Alice 90 de 32K, con 31K para el usuario y el Alice 32 con 32K de RAM (16K+16K del módulo) que al restar los 8K de VRAM la memoria libre se reduce a 23K (31K-8K).


Lo mismo que en el Alice 32, este ordenador se vendía en caja de cartón con el dibujo diseño de Moebius o, como en este caso, con un maletín en el que también se incluía un reproductor de casete, el transformador, el euro-conector, varias cintas de casete, manuales y otra documentación.



Reproductor de casete Matra Alice
Adquirido en España. Nº de serie: 11103 (fabriqué à Hong Kong)

El reproductor de casete del Alice tenía el mismo color rojo del ordenador. El compartimento para la cinta estaba situado en la parte central de la carcasa superior. Encima del compartimento tenía un contador con un pulsador de puesta a cero. Las teclas del reproductor eran (de izquierda a derecha): grabación (ENREG), reproducción (LECTURE), retroceso rápido (RETOUR), avance rápido (AVANCE), parar/abrir (ARRET/EJECT) y pausa (PAUSE). Encima de la teclas tenía un diodo de entrada de datos (DONNEES) y otro de encendido (MARCHE).


En el lateral derecho tenía (de izquierda a derecha): conector de la fuente de alimentación (6V DC), un conector jack de salida de sonido, un conector mini-jack de control de la cinta del casete (T, telecommande), interruptor de encendido/apagado (MONITEUR A, M), un conector jack de entrada de sonido (E) y un control de volumen (NIVEAU).


En la carcasa inferior tenía un compartimento para cuatro baterías LR6 (AA)


En el maletín del Alice 90 se incluían varias cintas de casete:


De forma externa y contenido similares a los del Alice 32, los manuales son los siguientes: "Alice 90 Découvrez le BASIC", "Alice 90 Guide d'instructions de l'editeur assembleur", "Alice. Lecteur enregistreur de programmes", "Alice. Dialogue avec une sauterelle" y "Alice. Résumé des commandes, instructions et fonctions BASIC". Entre los manuales se encuentra también  la documentación de "carte de garantie"



Fuente de alimentación

Proporciona 10V CA 1,3A.



El euro conector del Alice 90

El euroconector es especifico y requiere que el cable sea apantallado y de buena calidad. No es un conector estándar, por lo que los conectores de ambos lados no son intercambiables (el conector para la TV lleva un círculo rojo para evitar errores y so se puede conectar en el ordenador). Se puede fabricar con las siguientes consideraciones: utilizar un cable euroconector de calidad  con pines que se pueden cambiar de lugar para colocarlos en el lugar correcto (siguiendo el esquema del conector del Alice 90).


En el esquema, el Alice 90 emplea nueve pines (6, 7, 8, 11, 15, 16, 17, 19 y 20) y, además, otros cuatro (4 y 5; 13 y 14) que hacen un puente entre ellos. Según las instrucciones las conexiones entre los pines 7, 11, 15, 19 y 20 (los tres colores RGB y la entrada y salida de vídeo compuesto) deben hacerse con un cable coaxial de diámetro pequeño (3 mm) con una impedancia de 75 ohmios; para el pin 6 (sonido) se necesita un cable apantallado de baja frecuencia. El resto de pines no se mencionan.

En un euro-conector estándar las conexiones de los pines de vídeo compuesto y sonido están intercambiados (entrada con salida) pero en el Alice 90 eso no ocurre ya que el enlace es directo pin a pin. Estos datos son suficientes para fabricar en casa el cable de vídeo RGB del Alice 90. Primero hay que adquirir un cable en el que los conectores sean desmontables y los pines intercambiables.



Para hacer la modificación solo se utilizada el conector que se conecta a la TV (el que va al ordenador no se modifica). Una vez abierto el conector (lleva cuatro tornillos) se retiran los pines sobrantes, quedando solo los nueve necesarios (de los cuales seis (7, 8, 11, 15, 16 y 17) son directos y no es necesario tocarlos), seguidamente se intercambian los pines 19 y 20 (entrada y salida de vídeo) y el pin 6 se retira y se sustituye por el tres (salida de sonido) que es el que está unido al pin 6 del otro conector. Después unimos los pines 4 y 5 y los pines 13 y 14. El resto se pueden cortar. Antes de finalizar, es conveniente (aunque no necesario) comprobar que las conexiones se corresponden pin a pin. El resultado es un conector en el que solo vemos nueve pines, que están conectados con los pines del mismo número del otro conector. Una vez obtenida la imagen en color, se puede hacer una prueba de sonido con la instrucción SOUND (por ejemplo: SOUND 3,8)


También se puede hacer un conector con dos cables coaxiales RCA conectándolos a los pines 6 (sonido), 17 (masa) y 20 (vídeo). La imagen que se obtiene es en blanco y negro. A la izquierda el conector de vídeo compuesto y sonido y a la derecha el conector en color RGB.


De todas formas, si lo que se quiere es una prueba rápida de funcionamiento no hay más que conectar un cable RCA al pin 20 (vídeo) y al 17 (masa) y podremos ver la pantalla de inicio del ordenador en la TV, aunque la imagen es en blanco y negro. Este es el resultado:



Manuales

  1. 102 programmes por Alice et MC/10 (1984)
  2. Designer, peindre, et JOUER Avec ALICE (1984)
  3. Les Astuces d’Àlice 32 et 90. Matra et Hachette (1985)
  4. ALICE. Guide d’instructions de l’editeur assembleur (1984)
  5. ALICE 90. Guide d’instructions de l’editeur assembleur (1)
  6. ALICE 90. Guide d’instructions de l’editeur assembleur (2)
  7. ALICE. Decouvrez le Basic
  8. ALICE. Decouvrez le Basic (1984) (Alice 32) (1)
  9. ALICE. Decouvrez le Basic (1984) (Alice 32) (2)
  10. ALICE 90. Decouvrez le Basic (1984)
  11. Aller Plus Loin Avec ALICE (1984)
  12. Alice. Multiplications Casse-Tete (1)
  13. Alice. Multiplications Casse-Tete (2)
  14. Alice. Dialogue avec une Sauterelle
  15. Alice. Lecteur enregistreur de Programmes (1)
  16. Alice. Lecteur enregistreur de Programmes (2)
  17. Alice. Lecteur enregistreur de Programmes (3)
  18. Alice Résumé des commandes, instructions et f. BASIC

Cintas

  1. Casse-tete dans le Metro (Ediciel)
  2. Crocky (Loriciels) (1)
  3. Crocky (Loriciels) (2)
  4. Crocky (Loriciels) (3)
  5. Decouvrez Alice (Matra Hachette) (1)
  6. Decouvrez Alice (Matra Hachette) (2)
  7. Decouvrez Alice (Matra Hachette) (3)
  8. Decouvrez Alice (Matra Hachette) (4)
  9. Dialogue avec une sauterelle (Vifi)
  10. Galaxions )Loriciels)
  11. Initation au BASIC (Infogrames)
  12. Jeu de 6 Lys
  13. Le Chenille Infernale (Loriciels) (1)
  14. Le Chenille Infernale (Loriciels) (2)
  15. Le Chenille Infernale (Loriciels) (3)
  16. La Grenouille a M'Alice (Matra datasysteme)
  17. Le Sphink d'or (Ediciel)
  18. Le pays des Merveilles (Infogrames) (1)
  19. Le pays des Merveilles (Infogrames) (2)
  20. Le pays des Merveilles (Infogrames) (3)
  21. Multiplications casse-tete (Vifi) (1)
  22. Multiplications casse-tete (Vifi) (2)
  23. Multiplications casse-tete (Vifi) (3)

Ordenadores Dragón

La empresa británica Dragon Data (1982-1984) sacó al mercado su primer ordenador, el Dragon 32, siendo éxito de ventas en la campaña de navidad de 1982. EuroHard, su filial española, localizada en la provincia de Cáceres, distribuía los ordenadores procedentes del Reino Unido y, también, los fabricados en su propia cadena de Montaje. Le siguió el  Dragon 64, con el doble de memoria RAM y totalmente compatible, fabricado también en los Estados Unidos por la empresa TANO  (Technical Associates of New Orleans) como Dragon TANO.  La corporación TANO, junto con Dragon Data, comenzó el diseño de un nuevo ordenador: el Dragon 128 (128K) en un momento en que la empresa inglesa empezaba a tener problemas de liquidez. En esa situación la Compañia pública GEC (General Electric Company) se hizo cargo de la dirección de Dragon Data y etiquetó los Dragon 64 del stock como "GEC Dragon 64" y los puso a la venta. La nueva dirección desarrolló dos prototipos: el Alpha de 64/128K (con disquetera y módem integrados) y el Beta (en línea con el Dragon 128, pero con 256K de RAM, y dos disqueteras). Ese mismo año, Dragon Data entró en quiebra y TANO abandonó el proyecto del Dragon 128.

Antes de finalizar el año 1984, EuroHard adquirió los derechos del Dragon 32 y del Dragon 64 y se dispuso a mejorarlos En 1985 abandonó el proyecto de mejora del Dragon 32 (Dragon 100), sacó al mercado el Dragon 200 (sucesor del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a distribuir.

Los ordenadores Dragon fueron:

Dragon Data (UK)
  • Dragon 32 (1982)
  • Finlux Dragon 32 (Finlandia)
  • Agro Systemes (Francia)
  • Dragon 64 (1984)
  • Dragon TANO (1984) (USA)
  • GEC Dragon 64 (UK)
EuroHard

  • Dragon 200 (1985)

Variantes del ordenador

En España, una academia de informática (ATV) utilizó el Dragon 32 para dar cursos de BASIC. El nombre de la academia aparecía en el logotipo.


En Francia se vendió una versión dedicada de forma especifica a las explotaciones agrícolas (AGRO SISTEMES) con monitor, impresora y su propio software en cartuchos.


En Finlandia, la empresa Finlux (fabricante de televisores) comercializó el Dragon 32 con su propio nombre: "FINLUX DRAGON 32" El dibujo del dragon (de menor tamaño) se encontraba situado entre las palabras "FINLUX" y "DRAGON".


La empresa americana "TANO" fabricó, bajo licencia, el ordenador el Dragon 64 como Dragon TANO (NTSC).


Mientras estuvo a cargo de Dragon Data (1984), la empresa General Electric Company vendió los Dragon 64 como "GEC Dragon 64".




Ordenadores Dragon de la colección


Dragon 32  (MK II ISSUE 5) (UK) (1983)
Adquirido en el Reino Unido. Nº de serie: 001331 DG (made in Great Britain)

Ordenador fabricado y vendido en el Reino Unido por la empresa Dragon Data (UK) en 1983. El Dragon 32 (32K) era compatible (de forma parcial) con TRS-80 Color Computer (Co-Co 1) americano (tenían el mismo procesador y el mismo conector para cartuchos). En España se fabricó y distribuyó a través de la filial española Eurohard. También se vendió en Finlandia (FINLUX Dragon 32) y en Francia con un programa de gestión para empresas agrícolas (Agro Systemes). Utilizado también en academias de informática, se etiquetaba con el nombre de la empresa usuaria (ATV Dragon 32, en España). Al Dragon 32 (1982-1984) le siguió el Dragon 64 en 1984 (se fabricó  también en USA como Dragon TANO). Ese mismo año, Dragon Data, con problemas económicos, cedió su gestión a la empresa pública GEC (la nueva directiva vendió el Dragon 64 como "GEC Dragon 64"). Poco después, Dragon data se declaró oficialmente en quiebra y vendió los derechos de los ordenadores (Dragon 32 y Dragon 64) a la empresa española Eurohard. En 1985, Eurohard fabricó y distribuyó el Dragon 200, de 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir en serie (Eurohard quebró en 1986). Este Dragon 32, fabricado y vendido
 en el Reino Unido, con RF modulación PAL-I tiene el sonido incompatible con el sistema PAL-B/G utilizado en España (es necesario utilizar el conector de vídeo compuesto y sonido).


El Dragon 32 (MK II ISSUE 5) (UK) incorporaba un procesador Motorola 6809 (MC6809EP), 32K de RAM (en 16 IC,s), de los cuales 16K eran para el usuario y 16K de ROM (en dos IC,s) con el BASIC. Disponía de  con un modo texto, cinco modos gráficos (y uno semi gráfico) con un máximo de 9 colores y sonido mono (en la TV). Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior. Entre el teclado y la parte posterior tenía una pegatina con el logotipo y el nombre del modelo (DRAGON 32).
.

En el lateral izquierdo tenía (de izquierda a derecha): conector RF a la TV PAL, un pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (JSTK), conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (JSTK) y un conector de impresora paralelo Centronics y puerto serie (P I/O).


En el lateral derecho tenía un puerto para cartuchos.


En la parte posterior tenía un conector de nueve pines (TRANS./SUPPLY) para la fuente de alimentación externa (8,5V AC y 14/28V AC), un interruptor de encendido/apagado (ON/OFF) y un conector DIN-5 (MONITOR).de vídeo compuesto (PAL) y sonido (de los cinco pines del conector DIN de vídeo, solo se usan tres de ellos: pin 1, sonido, pin 3, masa y pin 5, vídeo).


En la carcasa inferior tenía una etiqueta con el número de serie (001331 DG), el modelo (32K) y el lugar de fabricación (Made in Great Britain) y, cerca del bisel anterior, una grabación en relieve con el nombre de la empresa (DRAGON DATA LTD) y el copyright (1982). Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa con los sistemas de alimentación y de vídeo.


En la placa base (UK 32K MK II ISSUE 5), el procesador (MC6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los 16 IC,s de RAM (D416C) están situados en las dos líneas superiores (de nueve y siete IC,s). Los dos IC,s de ROM (TMS4764-35NL DRAGON DATA 1-0 y TMS4764-35NL DRAGON DATA 1-1, de 1983) de 8K cada uno están a la izquierda del procesador.





Dragon 32 (MK II ISSUE 6) (UK) (1983)
Adquirido en España. Nº de serie: 145126 DG (made in Great Britain)

Ordenador fabricado en el Reino Unido por la empresa Dragon Data (UK) en 1983 y distribuido en España por su  filial española Eurohard. El Dragon 32 (32K) era compatible (de forma parcial) con TRS-80 Color Computer (Co-Co 1) americano (tenían el mismo procesador y el mismo conector para cartuchos). En España también lo fabricó la empresa Eurohard. Se vendió en Finlandia como "FINLUX Dragon 32" y en Francia, con un programa de gestión para empresas agrícolas, como "Agro Systemes". Utilizado también en academias de informática, se etiquetaba con el nombre de la empresa usuaria (ATV Dragon 32, en España). Al Dragon 32 (1982-1984) le siguió el Dragon 64 en 1984 (se fabricó  también en USA como Dragon TANO). Ese mismo año, Dragon Data, con problemas económicos, cedió su gestión a la empresa pública GEC (la nueva directiva vendió el Dragon 64 como "GEC Dragon 64"). Poco después, Dragon data se declaró oficialmente en quiebra y vendió los derechos de los ordenadores (Dragon 32 y Dragon 64) a la empresa española Eurohard. En 1985, Eurohard fabricó y distribuyó el Dragon 200, de 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir en serie (Eurohard quebró en 1986).


El Dragon 32 incorporaba un procesador 6809 de Hitachi (HD6809EP), 32K de RAM (en 16 IC,s), de los cuales 16K eran para el usuario y 16K de ROM (en dos IC,s) con el BASIC. Disponía de  con un modo texto, cinco modos gráficos (y uno semi gráfico) con un máximo de 9 colores y sonido mono (en la TV). Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior. Entre el teclado y la parte posterior tenía una pegatina con el logotipo y el nombre del modelo (DRAGON 32).


En el lateral izquierdo tenía (de izquierda a derecha): un conector RF (PAL), un pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (JSTK), un conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (JSTK) y un conector de impresora paralelo Centronics y puerto serie (P I/O). A la derecha del conector del segundo joystick tenía un espacio reservado para un conector adicional (ocupado en el Dragon 64 por el puerto serie).


En el lateral derecho tenía un puerto para cartuchos.


En la parte posterior tenía un conector de nueve pines (TRANS./SUPPLY) para la fuente de alimentación externa (8,5V AC y 14/28V AC), un interruptor de encendido/apagado (ON/OFF) y un conector DIN-5 (MONITOR).de vídeo compuesto (PAL) y sonido (de los cinco pines del conector DIN de vídeo, solo se usan tres de ellos: pin 1, sonido, pin 3, masa y pin 5, vídeo).


En la carcasa inferior tenía una etiqueta con el número de serie (145126 DG), el modelo (32K) y el lugar de fabricación (Made in Great Britain) y, cerca del bisel anterior, una grabación en relieve con el nombre de la empresa (DRAGON DATA LTD) y el copyright (1982). Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa con los sistemas de de alimentación y de vídeo.



En la placa (UK 32K MK II ISSUE 6), el procesador 6809 de Hitachi (HD6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los 16 IC,s de RAM (ITT 4116 4N) están situados en las dos líneas superiores (de nueve y siete IC,s). Los dos IC,s de ROM (TMS4764-35NL DRAGON DATA 1-0 y TMS4764-35NL DRAGON DATA 1-1, de 1983) de 8K cada uno están a la izquierda del procesador.


Se ha recibido con un documento de garantía, aunque corresponde a otro número de serie (002241).



Se ha hecho una prueba de funcionamiento con un cable con conector DIN-5 (vídeo compuesto y sonido) y el ordenador funciona correctamente. Para fabricar el cable de vídeo compuesto y sonido se utilizan dos conectores RCA y un conector DIN-5: pin 1 para el sonido: pin 2 para masa (tierra) y pin 3 para la señal de vídeo.



La alimentación del transformador estaba distribuida en dos secciones: una de 8,5 V AC (1,5A) y otra dual de 14V AC y 28V AC (0,25A).




Dragon 32 (MK II ISSUE 6) (ES) (1984)
Adquirido en Austria. Nº de serie: 008713 EC (made in Spain)

Ordenador fabricado en España por la empresa Dragon Data (UK) en 1984. El Dragón 32 (32K) era compatible (de forma parcial) con TRS-80 Color Computer (Co-Co 1) americano (tenían el mismo procesador y el mismo conector para cartuchos). En España se fabricó y distribuyó a través de la filial española Eurohard. También se vendió en Finlandia (FINLUX Dragon 32) y en Francia con un programa de gestión para empresas agrícolas (Agro Systemes). Utilizado también en academias de informática, se etiquetaba con el nombre de la empresa (ATV Dragon 32, en España). Al Dragon 32 (1982-1984) le siguió el Dragon 64 en 1984 (se fabricó  también en USA como Dragon TANO). Ese mismo año, Dragon Data, con problemas económicos, cedió su gestión a la empresa pública GEC (la nueva directiva vendió el Dragon 64 como "GEC Dragon 64"). Poco después, Dragon data se declaró oficialmente en quiebra y vendió los derechos de los ordenadores (Dragon 32 y Dragon 64) a la empresa española Eurohard. En 1985, Eurohard fabricó y distribuyó el Dragon 200, de 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir en serie (Eurohard quebró en 1986). El Dragon 32 fabricado en España (este ordenador) tenía modulación PAL B/G adaptada a las TV de Alemania, de Austria (este ordenador se vendió en Austria) y de España.


El Dragon 32 (MK II ISSUE 6) (ES) incorporaba un procesador Motorola 6809 (MC6809EP), 32K de RAM (en 16 IC,s), de los cuales 16K eran para el usuario y 16K de ROM (en dos IC,s) con el BASIC. Disponía de  con un modo texto, cinco modos gráficos (y uno semi gráfico) con un máximo de 9 colores y sonido mono. Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior. Entre el teclado y la parte posterior tenía una pegatina con el logotipo y el nombre del modelo (DRAGON 32).
.

En el lateral izquierdo tenía (de izquierda a derecha): un conector RF (PAL), un pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (JSTK), un conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (JSTK) y un conector de impresora paralelo Centronics y puerto serie (P I/O). A la derecha del conector del segundo joystick tenía un espacio reservado para un conector adicional (ocupado en el Dragon 64 por el puerto serie).


En el lateral derecho tenía un puerto para cartuchos.


En la parte posterior tenía un conector de nueve pines (TRANS./SUPPLY) para la fuente de alimentación externa  (8,5V AC y 14/28V AC, un interruptor de encendido/apagado (ON/OFF) y un conector DIN-5 (MONITOR).de vídeo compuesto (PAL) y sonido (de los cinco pines del conector DIN de vídeo, solo se usan tres de ellos: pin 1, sonido, pin 3, masa y pin 5, vídeo).


En la carcasa inferior tenía una etiqueta con el número de serie (008713 EC), el modelo (32K) y el lugar de fabricación (MADE IN SPAIN) y, c
erca del bisel anterior, una grabación en relieve con el nombre de la empresa (DRAGON DATA LTD) y el copyright (1982). Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa con los sistemas de alimentación y de vídeo (en la placa se indica la fecha concreta de fabricación: marzo de 1984).


En la placa (UK 32K MK II ISSUE 6), el procesador 6809 de Motorola (MC6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los 16 IC,s de RAM (ITT 4116 4N) están situados en las dos líneas superiores (de nueve y siete IC,s). Los dos IC,s de ROM (TMS4764-35NL DRAGON DATA 1-0 y
TMS4764-35NL DRAGON DATA 1-1) de 8K cada uno están a la izquierda del procesador.


Para comprobar la revisión de la placa base (ISSUE 6) fue necesario retirar la etiqueta que la cubría.


Este Dragon 32 fue fabricado en España, cuando todavía la empresa matriz estaba en el Reino Unido. Era exactamente igual al ordenador británico, del que utilizaba la fuente de alimentación (made in U.K) adaptada al mercado continental. Fue dedicado a la exportación y vendido en Austria. En las etiquetas con el número de serie, se indica el lugar de fabricación: España (made in Spain) y  Reino Unido (made in Great Britain).



Cable de vídeo, de TV y del reproductor de casete.

Los cables RF a la TV y el cable del reproductor de casete formaba parte del ordenador. El cable de vídeo (a la izquierda) había que fabricarlo o adquirirlo aparte.



Fuente de alimentación


Los transformadores que empleaban los Dragon 32 fabricados en España, seguían siendo de procedencia británica. La alimentación del transformador estaba distribuida en dos secciones: una de 8,5 V AC (1,5A) y otra dual de 14V AC y 28V AC (0,25A).


Manual

El Dragon disponía del manual "An introduction to BASIC programming using the DRAGON" (adquirido con el Dragon Tano) pero hasta que se publicó el libro "Inside of the Dragon" los propietarios no disponían de texto que explicara el funcionamiento interno del ordenador y las posibilidades de su software. Otro libro "The Working Dragon 32" salió con la intención de cubrir la carencia en software del ordenador (" fill a huge gap") dándole un carácter práctico y lúdico al ordenador. Abarca programación sobre: Base de datos (Unifile), administración (bancaria, etc), educacionales, caracteres (alta resolución), programas útiles (textos, música, gráficos.. ) y juegos.



Ordenador Agro Systemes (Dragon 32) (Micro-Informatique Agricole)
Adquirido en Francia. Nº de serie: 219199 DG (Made in Great Britain)

Ordenador fabricado por la empresa Dragon Data (UK) en 1982. El Dragon 32 (32K) se comercializó en Francia con el nombre de "Agro Systemes" como un sistema completo de gestión para empresas agrícolas (Micro-Informatique Agricole) que incluía el ordenador, un monitor y una impresora y un programa de gestión. En Finlandia se vendió, a través de la empresa FINLUX, como "FINLUX Dragon 32". En España se fabricó y distribuyó a través de la filial española Eurohard, Utilizado también en academias de informática, se etiquetaba con el nombre de la empresa (ATV Dragón 32, en España). Al Dragon 32 (1982-1984) le siguió el Dragon 64 en 1984 (se fabricó  también en USA como Dragon TANO). Ese mismo año, Dragon Data, con problemas económicos, cedió su gestión a la empresa pública GEC (la nueva directiva vendió el Dragon 64 como "GEC Dragon 64"). Poco después, Dragon data se declaró oficialmente en quiebra y vendió los derechos de los ordenadores (Dragon 32 y Dragon 64) a la empresa española Eurohard. En 1985, Eurohard fabricó y distribuyó el Dragon 200, de 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir en serie (Eurohard quebró en 1986). El Agro Systemes, con modulación SECAM (RF y vídeo compuesto) y vídeo en color RGB (este ordenador), se vendió en Francia con un monitor Zenith Data Systems (ZVM-123-E) de fósforo verde (sin sonido) fabricada en Taiwan y una impresora matricial (Centronics) SX-100P (sin nombre del fabricante) de fabricación japonesa. Los programas de gestión se proporcionaban en cartucho (uno para finanzas y otro para control de fincas).



Con excepción de la señal de vídeo, el Agro Systemes tenía las mismas prestaciones que cualquier otro Dragon 32: incorporaba un procesador 6809 (Motorola MC6809EP o compatible Hitachi HD6809EP), 32K de RAM (en 16 IC,s), de los cuales 16K eran para el usuario y 16K de ROM (en dos IC,s) con el BASIC. Disponía de  con un modo texto, cinco modos gráficos (y uno semi gráfico) con un máximo de nueve colores y sonido mono. Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior.


Entre el teclado y la parte posterior tenía  una pegatina con el nombre del modelo (AGRO SYSTEMES) ocupando el lugar correspondiente al nombre (DRAGON 32) del ordenador original. En dos pegatinas de menor tamaño se hacía referencia a su funcionalidad (AGRO SYSTEMES, Micro-Informatique Agricole) y a la necesidad de tener apagado el ordenador al introducir o retirar un cartucho (IMPORTANT mettre hors tension avant d'enlever o d'introduire la cartouche).


En la parte posterior tenía (de izquierda a derecha): un conector de 9 pines (TRANS./SUPPLY) para una fuente de alimentación externa (8,5V AC y 14/28V AC), un interruptor de encendido/apagado (ON/OFF) y un conector DIN-7 de vídeo compuesto (SECAM), sonido y vídeo RGB (MONITOR).


En el lateral izquierdo tenía (de izquierda a derecha): conector RF (SECAM), pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (L JSTK), conector DIN-5 para el reproductor de casete (TAPE), otro conector DIN-5 (240º) para un segundo joystick (R JSTK) y un conector de impresora paralelo Centronics (PRINTER) de 20 pines. A la derecha del conector del segundo joystick tenía un espacio reservado para un conector adicional (el Dragon 64 llevaba el puerto serie en ese lugar).


En el lateral derecho tenía un puerto para cartuchos:


En la carcasa inferior tenía una etiqueta con el número de serie (219199 DG), el modelo (32K) y el lugar de fabricación (Made in Great Britain) y, cerca del bisel anterior, una grabación en relieve con el nombre de la empresa (DRAGON DATA LTD) y el  copyright (1982). El ordenador mantiene los precintos de fábrica. Los otros componentes del sistema fueron fabricados en Taiwan (monitor) y en Japón (impresora),


La alimentación del transformador estaba distribuida en dos secciones: una de 8,5 V AC (1,5A) y otra dual de 14V AC y 28V AC (0,25A).


Prueba de funcionamiento

Se ha hecho la prueba de funcionamiento con el monitor Zenith empleando el cable de vídeo original del sistema (con un conector dIN-7 por un extremo y un conector RCA por el otro). Tanto el ordenador como el monitor funcionan correctamente obteniéndose una imagen en color con fondo verde. También se ha utilizado una TV PAL (con el cable original DIN-7) obteniéndose, en este caso, una imagen en blanco y negro. Con el conector DIN-5 de vídeo del Dragon 32 español no se obtiene imagen alguna. La señal RF en la TV PAL es de mala calidad.


Manuales

Se vendía con el manual : "Introduction à la programation en BASIC sur le micro ordinateur DRAGON 32", el manual de la impresora "PERIPHERAL PRINTER OPERATION MANUAL SPECIFICATION", el manual de empleo "MANUEL D'UTILISATION AGRO SYSTEMES" y dos pequeños cartuchos (faltan) con los manuales: "GESTION DE TRESORERIA" y "GESTION DE PARCELLES".


Los manuales de los cartuchos eran muy detallados.



En el manual de empleo se indicaba que el sistema tenía disponible un cartucho adicional para prácticas.


En el manual se indicaban las posibilidades de utilización:
  • Para uso profesional, con un cable RF para una TV en blanco y negro (cable RF estándar) o uno de vídeo compuesto para monitor monocromo (se proporcionaba con el monitor).
  • Para uso domestico, empleando un cable euro-conector (color RGB) en una TV en color (en el manual no están indicados los pines del conector DIN-7)

Monitor Zenith Data Systems (ZVM-123-E)
Adquirido en Francia. Nº de serie: 1135863 (made in Taiwan)

El monitor Zenith (fósforo verde) formaba parte y se vendía con el sistema. En la parte frontal (abajo) tenía el interruptor de encendido/apagado (I/O), y los reguladores de izquierda a derecha): "CONST", "BLACK LEVEL", "VERT SIZE", "VERT HOLD" y "HORIZ HOLD".


En la parte posterior se encontraba la entrada de vídeo compuesto, un selector de caracteres (CHARACTERS) en pantalla (40/80) y el selector "WIDTH CONTROL"



Impresora SX-100P
Adquirida en Francia. nº de serie: 4000830 (made in Japan)

La impresora SX-100P (sin nombre del fabricante) también formaba parte del sistema. A la derecha tenía tres pulsadores ("ONLINE", "FF" y "LF") de encendido y avance y retroceso del papel (continuo) y cuatro diodos (led) de indicación de estado (POWER, READY, PAPER OUT y ON LINE). La cinta de impresión ocupaba todo el ancho de la impresora y el papel era de carga continua.


No se dispone el cable para la impresora con un conector de 20 pines necesario para conectarlo en el ordenador. La impresora funciona suavemente, mueve el papel hacia adelante y hacia atrás y da señal de aviso cuando se queda sin papel.



Dragon 64 (1984)
Adquirido en España. Nº de serie: 003627 LT (made in Great Britain)

Ordenador fabricado por la empresa Dragon Data (UK) en 1984. Formaba parte de una serie iniciada por el Dragon 32 (32K) en 1982 (en España se fabricó y distribuyó a través de la filial española Eurohard). Le siguió el Dragon 64 (64K) en 1984, fabricado al mismo tiempo en USA por la empresa TANO (Dragon TANO). Ese mismo año, Dragon Data, con problemas económicos, cedió su gestión a la empresa pública GEC (la nueva directiva vendió el Dragon 64 como "GEC Dragon 64"). Poco después, Dragon data se declaró oficialmente en quiebra y vendió los derechos de los ordenadores (Dragon 32 y Dragon 64) a la empresa española Eurohard. En 1985, Eurohard fabricó y distribuyó el Dragon 200, de 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir en serie (Eurohard quebró en 1986). El Dragon 64 era una versión mejorada del Dragon 32, al que duplicaba en memoria RAM y ROM (para mantener la compatibilidad tenía el BASIC del Dragon 64 y, además, el BASIC del Dragon 32 mejorado). Se iniciaba en modo 32K y mediante la instrucción “EXEC” se entraba en modo 64 (EXEC 48000 si previamente se había ejecutado algún programa). El Dragon 64, fabricado en el Reino Unido (este ordenador), se vendió en España, con modulación PAL-B/G. Externamente se diferenciaba del Dragon 32 por su color que (de marrón) pasó a ser gris.


El Dragon 64 incorporaba el procesador 6809 de Hitachi (HD6809EP), 64K de RAM (en ocho IC,s) utilizando 32K al inicio y los 32K restantes en modo 64K (se usaban una vez liberados  los 16K de la controladora de cartuchos y los 16K del BASIC) y 32K ROM (en dos IC,s) uno para el BASIC 32/64 (16K) y otro para la controladora del cartucho (16K). Disponía de un modo texto, cinco modos gráficos (y uno semi gráfico) con un máximo de nueve colores y sonido mono (en la TV). Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior (las teclas tenían auto repetición). Entre el teclado y la parte posterior tenía una etiqueta con el logotipo y el modelo (DRAGON 64).


En la parte posterior tenía (de izquierda a derecha): un conector de 9 pines (DB-9) para la fuente de alimentación (TRANS./SUPPLY) (8,5V AC y 14/28V AC), un interruptor de encendido/apagado (ON/OFF) y un conector DIN-5 de vídeo compuesto (PAL) y sonido (MONITOR). De los cinco pines del conector DIN de vídeo, solo se usan tres de ellos (pin 1, sonido, pin 3, masa y pin 5, vídeo).  La fuente de alimentación era  intercambiable con la del Dragon 32.


En el lateral izquierdo tenía (de izquierda a derecha): un conector RF a la TV (PAL), un pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (L JSTK), conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (R JSTK), un conector DIN-7 como puerto serie (S. I/O). y un conector de impresora paralelo Centronics (PRINTER). Con la inclusión del nuevo conector DIN-7 en el Dragon 64, se separaron los puertos serie y el de impresora  (en el Dragon 32, los dos puertos estaban en el conector de impresora).


En el lateral derecho tenía un puerto para cartuchos, que solo era utilizable en modo 32K debido a que la memoria del controlador de cartuchos (16K) se anulaba para liberar 16K de la RAM adicional al pasar al modo 64K (la memoria RAM pasaba a 48K). También se podía liberar otros 16K adicionales eliminando el BASIC de la memoria (empleando la instrucción "PCLEAR") alcanzando el total de 64K de RAM.


Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa con los sistemas de alimentación y de vídeo.


El procesador (HD6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los ocho IC,s de RAM (HM4864P-2) de 8K cada uno, están situados abajo (en dos líneas de cuatro unidades). Los dos IC,s de ROM (HN613128PD 26 y Seeq 27128-25), de 16K cada uno, están en la esquina superior derecha.


Manual

En un pequeño documento "Anexo para Dragon 64" se indicaban las diferencias con el Dragon 32 que fundamentalmente eran tres: La RAM adicional de 32K, el Interface serie y la posibilidad de repetición de las teclas (teclas "autorrepetidoras"). Se explicaba como entrar en modo 64K (tecleando EXEC), como utilizar el nuevo puerto serie y las ventajas del teclado "autorrepetitivo". Con un diagrama del conector DIN-7 del puerto serie finaliza este pequeño documento.


Joystick Dragon 32/64 (3)
Adquiridos en el Reino Unido.

Joystick analógicos, con clavija DIN, eran poco ergonómicos y la palanca llegaba a doblarse con el uso.




Dragon TANO (1984)
Adquirido en el Reino Unido. Nº de serie: 64 - 005527 (made in U.S.A)

Versión del Dragon 64 fabricada en los Estados Unidos por la corporación TANO (Technical Associates of New Orleans) en 1984, con licencia de Dragon Data (UK). Formaba parte de una serie iniciada con el Dragon 32 (32K) en 1982 (en España se fabricó y distribuyó a través de la filial española Eurohard). Le siguió el Dragon 64 (1984) con 64K (fabricado y vendido en los Estados Unidos por TANO). Ese mismo año, Dragon Data tuvo problemas económicos y se hizo cargo de su gestión la empresa pública GEC (la nueva dirección vendió los Dragon 64 como "GEC Dragon 64"). A pesar de la nueva directiva, la empresa británica entró en quiebra antes de finalizar el año y Eurohard adquirió los derechos de los ordenadores (Dragon 32 y Dragon 64). Al año siguiente, la empresa española sacó al mercado el Dragon 200, con 64K de RAM (mejora del Dragon 64) y se centró en el desarrollo de un Dragon MSX que no llegó a producir (Eurohard quebró en 1986)El Dragon TANO era la versión NTSC del Dragon 64 (con el BASIC del Dragon 64 y del Dragon 32 para mantener la compatibilidad). Se iniciaba en modo 32K y mediante la instrucción “EXEC” se entraba en modo 64 (EXEC 48000 si previamente se había ejecutado algún programa). El interruptor de encendido se sustituyó por un selector de canales (3/4) y la fuente de alimentación original de 220V por una de 110V (con interruptor de encendido).


El Dragon Tano incorporaba el procesador 6809 (MC6809EP),  64K de RAM (en ocho IC,s) utilizando 32K al inicio y los 32K restantes en modo 64K (se usaban una vez liberados  los 16K de la controladora de cartuchos y los 16K del BASIC) y 32K ROM (en dos IC,s) uno para el BASIC 32/64 (16K) y otro para la controladora del cartucho (16K). Disponía de un modo texto, cinco modos gráficos (y uno semigráfico) con un máximo de 9 colores y sonido mono. Su teclado era "qwerty" de 53 teclas con la barra espaciadora ocupando la línea inferior (las teclas tenían auto repetición).


En la parte posterior tenía (de izquierda a derecha): un conector de 9 pines (DB-9) para la fuente de alimentación (TRANS./SUPPLY) (8,5V AC y 14/28V AC), un selector de canales (CHANNELS 3/4) y un conector DIN-5 de vídeo compuesto (NTSC) y sonido (MONITOR). El selector de canales ocupar el lugar del interruptor de encendido/apagado (ON/OFF)  del Dragon 64. La fuente de alimentación (externa) del ordenador TANO (110V) disponía del interruptor de encendido/apagado.


En el lateral izquierdo tenía (de izquierda a derecha): un conector RF a la TV (NTSC), pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (L JSTK), un conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (R JSTK), un conector DIN-7 como puerto serie (S. I/O) y un conector de impresora paralelo Centronics (PRINTER). Con la inclusión del nuevo conector DIN-7 4, se separaron los puertos serie y el de impresora (en el Dragon 32  los dos puertos estaban en el conector de impresora).


En el lateral derecho tenía un puerto para cartuchos, que solo era utilizable en modo 32K debido a que la memoria del controlador de cartuchos (16K) se anulaba para liberar 16K de la RAM adicional al pasar al modo 64K (la memoria RAM pasaba a 48K). También se podía liberar otros 16K adicionales eliminando el BASIC de la memoria (empleando la instrucción "PCLEAR") alcanzando el total de 64K de RAM.


Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa de alimentación y de vídeo.


El procesador (MC6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los ocho IC,s de RAM (M3764-20RS) de 8K cada uno, están situados abajo (en dos líneas de cuatro unidades). Los dos IC,s de ROM (Intel D27128-4), de 16K cada uno, están en la esquina superior derecha.


La fuente de alimentación

La fuente de alimentación del Dragon Tano (con la clavija de conexión USA) tiene el interruptor de encendido/apagado (ON/OFF), en la parte superior. Para poder utilizar la fuente de alimentación original (120V) es necesario conectar previamente un transformador que de los 220V  AC (empleados en Europa)  proporcione los 110V AC (usados en los EE.UU.). También se puede emplear directamente, como mejor opción, la fuente de alimentación de un Dragon 32 o un Dragon 64 europeo.



Manuales


En el manual de usuario se describe externamente el ordenador de forma detallada y se dan una instrucciones sobre como usar los cartuchos y los joystick, como conectar el reproductor de casete, la impresora y un monitor y, además, como sacar partido del puerto serie. Explica el acceso a la memoria: El ordenador se inicia en modo 32K y tecleando EXEC (o EXEC 48000) el ordenador entra en modo 64K quedando 48K libres para el usuario (el BASIC utiliza 16K). Con una mención al teclado "auto-repetitivo", unos diagramas de los conectores serie y vídeo y con una página con corrección de errores del manual "An Introduction to BASIC programming using the DRAGON" finaliza esta pequeña, pero útil, guía de funcionamiento. El manual de introducción al BASIC está diseñado para aprender a programar el Dragon usando el BASIC. Muy completo y a color explica las diferentes instrucciones proporcionando pequeños programas de ejemplo sobre el funcionamiento de cada una de ellas.




Programas y juegos

Con el Dragon TANO se entregaba una cinta de casete con varios programas y juegos, con sus instrucciones. Según la empresa, los programas estaban valorados en 150 $.



Dragon (España)

Una vez adquiridos los derechos sobre los ordenadores Dragon, Eurohard desarrolló el Dragon 100 (mejora del Dragon 32), que no llegó a vender al quedarse desfasado y el Dragon 200 (mejora del Dragón 64, que fue el único ordenador que llegó a producir en serie como empresa independiente. La compañía española abandonó los proyectos que había iniciado la anterior empresa propietaria (los proyectos Alpha y Beta) y se centró en el desarrollo de un Dragon MSX, que no llegó a salir al mercado

La Comunidad de Extremadura dotó a sus escuelas con ordenadores Dragon 200. Seguidamente el ordenador se presentó a un concurso estatal (del Ministerio de Educación) para suministrar ordenadores en todos los centros de enseñanza. Finalmente el proyecto gubernamental fue cancelado y Eurohard, no pudiendo mantener un nivel de ventas aceptable, cerró en 1986.

Dragon 200 (1985)
Adquirido en España (donación). Nº de serie: 01929 EC (made in Spain)

Ordenador fabricado por la empresa española Eurohard en 1985. Formaba parte de una serie iniciada por el Dragon 32 (32K) en 1982 (en España se fabricó y distribuyó a través de la filial española Eurohard). Le siguió el Dragon 64 (1984) con 64K, fabricado también en USA por la empresa TANO (Dragon TANO). Ese mismo año, Dragon Data tuvo problemas económicos y se hizo cargo de su gestión la empresa pública GEC (la nueva dirección vendió los Dragon 64 como "GEC Dragon 64"). A pesar de la nueva directiva, la empresa británica entró en quiebra antes de finalizar el año y Eurohard adquirió los derechos de los ordenadores (Dragon 32 y Dragon 64). Al año siguiente, la empresa española sacó al mercado el Dragon 200, con 64K de RAM  y se centró en el desarrollo de un Dragon MSX que no llegó a producir (Eurohard quebró en 1986).
El Dragon 200 era básicamente un Dragon 64, con una carcasa más amplia, de color blanco sobre la que se podía colocar un monitor. Disponía de dos ROM, una con el BASIC del Dragon 32 (mejorado) y otra con el BASIC del Dragon 200. Tenía tres modos de funcionamiento: modo 32K, cuando se iniciaba; modo 48K, tecleando "EXEC" (liberaba 16K de la controladora del cartucho) y modo 64K, cargando el sistema operativo desde una disquetera externa (los 32K de memoria adicional ocupaban el espacio de 16K liberado por la controladora del cartucho  y los 16K liberados del BASIC).


El Dragon 200 incorporaba el procesador 6809 (MC6809EP), 64K de RAM (en ocho IC,s) siendo 32 K para el inicio y otros 32K adicionales que se utilizaban en modo 48K al liberar el espacio ocupado por la controladora de cartuchos (16K) y en modo 64K al liberar también el ocupado por el BASIC (otros 16K), y 32K ROM (en dos IC,s) uno para el BASIC 32/64 (16K) y otro para la controladora del cartucho (16K). Disponía de un modo texto, cinco modos gráficos (y uno semigráfico) con un máximo de nueve colores y sonido mono.  Su teclado era "qwerty" de 53 teclas y con auto repetición de teclas. Añadía en la carcasa superior (como novedad) un piloto (led) de encendido. Salieron al mercado dos versiones: Dragon 200 con teclado "qwerty" estándar y Dragon 200E con teclado "qwerty" español con la ñ, acentos y letras minúsculas (además de las mayúsculas). El teclado tenía 53 teclas con la barra espaciadora ocupando la línea inferior (las teclas tenían auto repetición).


En la parte posterior tenía (de izquierda a derecha): un conector de 9 pines (DB-9) para la fuente de alimentación (TRANSF) (8,5V AC y 14/28V AC), un interruptor de encendido/apagado (ON/OFF) y un conector DIN-5 de vídeo compuesto (PAL) y sonido (MONITOR). De los cinco pines del conector DIN de vídeo, solo se usan tres de ellos (pin 1, sonido, pin 3, masa y pin 5, vídeo).  La fuente de alimentación era  intercambiable con la del Dragon 32 y Dragon 64.



En el lateral izquierdo tenía (de izquierda a derecha): un conector RF a la TV PAL (TV), un pulsador de reinicio (RESET), un conector DIN-5 (240º) para un joystick (JSTK), un conector DIN-5 para el reproductor de casete (TAPE), un segundo conector DIN-5 (240º) para un joystick (JSTK), un conector DIN-7 como puerto serie (S. I/O) y un conector de impresora paralelo Centronics (PRINTER).


En el lateral derecho tenía puerto para cartuchos, que solo era utilizable en modo 32K. debido a que la memoria del controlador de cartuchos (16K) se anulaba para liberar 16K de la RAM (modo 48K). También se podía liberar otros 16K adicionales eliminando el BASIC de la memoria (empleando la instrucción "PCLEAR") alcanzando el total de 64K de RAM. Los 64K funcionales se conseguían cargando desde disquetera externa un sistema operativo compatible.


Para acceder al interior se extraían  cuatro tornillos (uno en cada esquina) y se retiraba la carcasa superior. La carcasa inferior estaba ocupada por dos placas: la placa base principal con los IC,s (tapada parcialmente por el teclado) y una segunda placa de alimentación y de vídeo.


El procesador (MC6809EP) está situado a la derecha (a la altura del puerto para cartuchos. Los ocho IC,s de RAM (MK4564N-25) de 8K cada uno, están situados abajo (en dos líneas de cuatro unidades). Los dos IC,s de ROM (HN613128PD 26 y HN613128PD 27), de 16K cada uno, están en la esquina superior derecha.



Modos de configuración de la memoria RAM

El ordenador admitía dos tipos de configuración (tipo 0 y tipo 1) de su memoria interna. En el "manual de referencia del Dragon 200" se explica, además, que según la forma de acceder al sistema operativo, el ordenador podía funcionar de tres "modos" diferentes:
  1. Modo 32K (tipo 0). Era la configuración de inicio al arrancar el ordenador. En este modo, el ordenador disponía de 32K de RAM para el usuario y 32K de ROM (16 para el BASIC y 16K para el cartucho). El modo 32K equivalía al funcionamiento de su nuevo ordenador, el Dragon 100 (mejora del Dragon 32) que no llegó a ponerse a la venta.
  2. Modo 48K (tipo 1). Se entraba en este modo tecleando "EXEC" o "EXEC 48000". En este modo de funcionamiento el cartucho quedaba anulado (16K) ocupando ese espacio, los primeros 16K de la memoria adicional (total 48K). El interprete BASIC (ahora en la RAM, también se podía suprimir (con la instrucción "PCLEAR" ocupando ese espacio los otros 16K de RAM adicionales (total 64K)
  3. Modo 64K (tipo 1). El Dragon 200 también podía entrar directamente en "modo 64K". Se conseguía cargando un sistema operativo desde una unidad de disco (OS9 o FLEX) estando en modo 32K (tipo 0) y pasando seguidamente a "tipo 1", se liberaban los 16K del BASIC (que ya no se usaba) y los 16K del cartucho, quedando un total de 64K de RAM a disposición del usuario.
Cintas de casete

Con el Dragon 200 se vendían varias cintas con programas educativos y con juegos (algunos de terceras empresas).


Joystick Dragon 200

Se vendía conjuntamente con el Dragon 200. Con mejores prestaciones que los anteriores del Dragon 32/64, su conector era especifico DIN-5 (240º).



Fuente de alimentación

La fuente de alimentación del Dragon 200 era similar a la del Dragon 32, de la que se diferencia por la etiqueta (no hace referencia al tipo de ordenador), por el color negro de los cables y porque ya incorpora la clavija europea continental. Proporcionaba 8,5V AC y 14/28V AC, mediante un conector de 9 pines (DB-9).




Manuales
  1. Introducción a la programación en BASIC utilizando el mocrocomputador Dragon
  2. Introduction à la programation en BASIC (DRAGON 32)
  3. Manuel D'Utililisation AGRO SYSTEMES (Dragon 32)
  4. Peripheral Printer Oeration Manual Specification (Agro Systemes)
  5. GESTION DE TRESORERIA (Agro Systemes)
  6. GESTION DE PARCELLES (Agro Systemes)
  7. An Introduction to BASIC programming using the DRAGON
  8. DRAGON by TANO OWNER'S MANUAL
  9. The Working Dragon 32
  10. The Dragon cassete Manual(Writer, Mailer,Merger, File, Calc)
  11. TANO Masterpack C. (GoldDigger, Tower iof Fear, Courier Pilot, DragonQuest)
Cintas
  1. A Contar (Dragon Data)
  2. Adventure Trology (Dragon Data)
  3. Defense (Microdial)
  4. Cuthbert in Space (Microdial)
  5. Flag (Dragon Data)
  6. Flipper (Microdial)
  7. Horace Goes Skiing (Melbourne House)
  8. King Tut (Microdial)
  9. Mansion of Doom (Dragon Data)
  10. Selection 1 (Dragon Data)
  11. Selection 2 (Dragon Data)
  12. Space Monopoly (Microdial)
  13. Synther 7 (Dragon Data)
  14. Viking (Dragon Data)
  15. The TANO Masterpack Cassette (Dragon Data)

No hay comentarios:
