Ordenadores Robotron de la colección
Robotron LC-80 (VEB Mikroelektronik)
El LC-80 (Learn Computer Z80), fue un ordenador de enseñanza utilizado en las escuelas de informática de la República Democrática Alemana (DDR) para enseñar a sus alumnos a programar con un procesador Z80.
Se podía adquirir (como opción) con un transformador de 9V AC, aunque también se podía utilizar uno de corriente continua de 9 a 12V AC y DC (centro positivo).
En la caja del ordenador también se indicaba el número de serie y los voltajes (no coincidían con los indicados en la etiqueta del ordenador tanto en corriente alterna (8,5 a 12V AC) como continua (10 a 13V DC).
El LC-80 (Learn Computer Z80), fue un ordenador de enseñanza utilizado en las escuelas de informática de la República Democrática Alemana (DDR) para enseñar a sus alumnos a programar con un procesador Z80. No tenía carcasa (superior e inferior) ni teclado como otros ordenadores de la época. Su placa base contaba con los circuitos integrados (IC,s) imprescindibles para las prácticas y los conectores necesarios para los periféricos. Para introducir los datos (en código máquina) utilizaba el teclado de una calculadora integrada en la placa base como un componente más. Podía grabar y cargar datos desde un reproductor de casete y reproducir sonidos mediante un sensor piezoeléctrico. La placa base se ajustaba dentro de una carpeta que le servía de protección (se cerraba como las tapas de un libro). Se vendía en una caja con el manual (la fuente de alimentación era opcional).
El LC80 incorporaba un UB880D de fabricación propia (clon del Z80 de Zilog), 1K de RAM (en dos IC,s y 2K de ROM (en este ordenador en un IC, aunque inicialmente estaba en dos IC,s). La configuración de ROM y RAM podía modificarse en función de las prácticas (tenía un total de cinco zócalos de ROM y ocho de RAM). Los datos se introducían con el teclado de una calculadora integrada en la placa base (con la inscripción LC 80 en el lugar de la pantalla). Encima de la calculadora tenía una pantalla LCD de seis dígitos Fue sustituido por los ordenadores de la serie KC85/KC87.
En la parte posterior tenía el conector de alimentación (9 V AC/DC) y un conector DIN-5 para el reproductor de casete, En el lateral derecho tenía un puerto de usuario (USER-BUS) y un puerto de entrada y salida (CPU-BUS)
Con el uso la tapa superior se deformada adaptándose a los distintos componentes de la placa base.
El número de serie y las características estaban en la etiqueta de la tapa superior (parte interna)
Robotron LC-80 (VEB Mikroelektronik) (1982) (con cubierta de metacrilato)
El LC-80 (Learn Computer Z80), fue un ordenador de enseñanza utilizado en las escuelas de informática de la República Democrática Alemana (DDR) para enseñar a sus alumnos a programar con un procesador Z80. No tenía carcasa (superior e inferior) ni teclado como otros ordenadores de la época. Su placa base contaba con los circuitos integrados (IC,s) imprescindibles para las prácticas y los conectores necesarios para los periféricos. Para introducir los datos (en código máquina) utilizaba el teclado de una calculadora integrada en la placa base como un componente más. Podía grabar y cargar datos desde un reproductor de casete y reproducir sonidos mediante un sensor piezoeléctrico. La placa base se ajustaba dentro de una carpeta que le servía de protección (se cerraba como las tapas de un libro). Se vendía en una caja con el manual (la fuente de alimentación era opcional). Este ordenador cuenta con una lámina de metacrilato para mejorar la protección de la expuesta placa base y, al mismo tiempo, dar mayor solidez al ordenador.
El LC80 incorporaba un UB880D de fabricación propia (clon del Z80 de Zilog), 1K de RAM (en dos IC,s y 2K de ROM (en 2 IC,s). La configuración de ROM y RAM podía modificarse en función de las prácticas (tenía un total de cinco zócalos de ROM y ocho de RAM). Los datos se introducían con el teclado de una calculadora integrada en la placa base (con la inscripción LC 80 en el lugar de la pantalla). Encima de la calculadora tenía una pantalla LCD de seis dígitos Fue sustituido por los ordenadores de la serie KC85/KC87.
Se podía adquirir (como opción) con un transformador de 9V AC, aunque también se podía utilizar uno de corriente continua de 9 a 12V AC y DC (centro positivo).
En la caja del ordenador también se indicaba el número de serie y los voltajes (no coincidían con los indicados en la etiqueta del ordenador tanto en corriente alterna (8,5 a 12V AC) como continua (10 a 13V DC).
Robotron LC-80 (VEB Mikroelektronik) (1982)
Adquirido en Alemania. Nº de serie: 00480 (made in GDR)
El LC80 incorporaba un UB880D de fabricación propia (clon del Z80 de Zilog), 1K de RAM (en dos IC,s y 2K de ROM (en este ordenador en un IC, aunque inicialmente estaba en dos IC,s). La configuración de ROM y RAM podía modificarse en función de las prácticas (tenía un total de cinco zócalos de ROM y ocho de RAM). Los datos se introducían con el teclado de una calculadora integrada en la placa base (con la inscripción LC 80 en el lugar de la pantalla). Encima de la calculadora tenía una pantalla LCD de seis dígitos Fue sustituido por los ordenadores de la serie KC85/KC87.
En la parte posterior tenía el conector de alimentación (9 V AC/DC) y un conector DIN-5 para el reproductor de casete, En el lateral derecho tenía un puerto de usuario (USER-BUS) y un puerto de entrada y salida (CPU-BUS)
Con el uso la tapa superior se deformada adaptándose a los distintos componentes de la placa base.
El número de serie y las características estaban en la etiqueta de la tapa superior (parte interna)
El procesador (UB880D) está situado en el lateral izquierdo de la placa base. Los dos IC,s de RAM (MM2114N-L) de 0,5K cada uno están en una línea inferior (a la izquierda). El IC de ROM (K573PФ2) de 2K está debajo del procesador (en el esquema, la ROM está colocada en dos IC,s de 1K).
Robotron LC-80 (VEB Mikroelektronik) (1982) (con cubierta de metacrilato)
Adquirido en Austria. Nº de serie: 005599 (made in GDR)
El LC-80 (Learn Computer Z80), fue un ordenador de enseñanza utilizado en las escuelas de informática de la República Democrática Alemana (DDR) para enseñar a sus alumnos a programar con un procesador Z80. No tenía carcasa (superior e inferior) ni teclado como otros ordenadores de la época. Su placa base contaba con los circuitos integrados (IC,s) imprescindibles para las prácticas y los conectores necesarios para los periféricos. Para introducir los datos (en código máquina) utilizaba el teclado de una calculadora integrada en la placa base como un componente más. Podía grabar y cargar datos desde un reproductor de casete y reproducir sonidos mediante un sensor piezoeléctrico. La placa base se ajustaba dentro de una carpeta que le servía de protección (se cerraba como las tapas de un libro). Se vendía en una caja con el manual (la fuente de alimentación era opcional). Este ordenador cuenta con una lámina de metacrilato para mejorar la protección de la expuesta placa base y, al mismo tiempo, dar mayor solidez al ordenador.
El LC80 incorporaba un UB880D de fabricación propia (clon del Z80 de Zilog), 1K de RAM (en dos IC,s y 2K de ROM (en 2 IC,s). La configuración de ROM y RAM podía modificarse en función de las prácticas (tenía un total de cinco zócalos de ROM y ocho de RAM). Los datos se introducían con el teclado de una calculadora integrada en la placa base (con la inscripción LC 80 en el lugar de la pantalla). Encima de la calculadora tenía una pantalla LCD de seis dígitos Fue sustituido por los ordenadores de la serie KC85/KC87.
En la parte posterior tenía el conector de alimentación (9 V AC/DC) y un conector DIN-5 para el reproductor de casete, En el lateral derecho tenía un puerto de usuario (USER-BUS) y un puerto de entrada y salida (CPU-BUS)
El procesador (UB880D) está situado en el lateral izquierdo de la placa base. Los dos IC,s de RAM (U214D30) de 0,5K cada uno están en una línea inferior (a la izquierda). Los dos IC,s de ROM (U505D) de 1K cada uno están debajo del procesador.
El número de serie de la etiqueta de la tapa de la carpeta está borrado. Se ha utilizado el q escrito en la caja.
Manual
En el manual se explica el funcionamiento del procesador (U880) incluyendo diagramas, esquemas, direcciones de memoria, cuadrantes y otros datos que se consideraban necesarios para la programación en código máquina del Z80 finalizando con la programación para los distintos periféricos del ordenador.
La llegada de los “pequeños ordenadores” Robotron.
Los desarrollos de los “home computer”, Robotron, en Alemania Oriental derivaron en:
- El Kit de ordenador personal Z1013 (1984-1990). Solo placa base y teclado.
- El Proyecto Z9001. Serie KC85/1-KC87/BIC
- El Proyecto HC 900. Serie KC85/2/3/4
- KC Compact (clone Amstrad CPC)
Robotron Z1013 (Kit de ordenador personal)
El Z1013, con un coste equivalente a la cuarta parte de un KC 87, fue el verdadero “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado muy sencillo con las letras dispuestas en orden alfabético. A pesar de su aparente sencillez, en su placa base contaba con un conector para casete, un modulador para TV, un puerto de entrada y salida y uno de expansión y, por supuesto, uno para el teclado externo. El tiempo de espera para recibir el ordenador era de un año y costaba unos 1000 marcos, al empiezo de la fabricación y algo menos de 500, al final. Como el resto de ordenadores Robotron, disponía del procesador U880, clone del Z80, con un solo modo texto y gráficos predefinidos. Los modelos fueron los siguientes:
- Z 1013.01 (1985) con procesador U880 (1 MHz), 16K de RAM y 4K de ROM (2K con mapa de caracteres).
- Z 1013.12 (1987) con un U880 a 2 MHz, 4K de RAM (con reloj), 1K de video y 4K de ROM (2K con el mapa de caracteres). De mejor calidad, se fabricaron pocos con destino a la industria.
- Z 1013.16 (1987) con un U880 a 2 MHz, 16K de RAM (más 1K para refresco de memoria), 6K de ROM (2K con el mapa de caracteres). Compatible con interfaces del KC87. Con conector de teclado, podía usar uno de 58 teclas.
- Z 1013.64 (1988) versión mejorada, con 64K de RAM y 4K de ROM
Robotron Z1013.16 (kit) (1987)
Adquirido en Alemania. Nº de serie:1 007877 3
El Z1013.16 forma parte de la serie iniciada con el Z1013.01 en 1985. Los ordenadores de la serie fueron consideradas como los verdaderos “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado alfabético muy sencillo y de poca utilidad. El usuario se encargaba de colocar la placa base en una carcasa (solía ser casera) y de conectarle un teclado de mayor calidad (en las primeras versiones los teclados estaban unidos directamente a la placa). A pesar de su aparente sencillez, la placa base contaba con un conector para un reproductor de casete, un modulador para la TV, un puerto de entrada y salida, un puerto de expansión y el conector para un teclado externo. Durante el período de fabricación (1985-1988) llegó a tener cuatro versiones diferenciadas por la RAM, la ROM o la calidad de sus componentes, tres con 16K de RAM (Z1013.01, Z1013.12 y Z1013.16) y una con 64K (Z1013.64), vendidas todas ellas en forma de "kit". El tiempo de espera para recibir el ordenador era de un año (este ordenador está sin estrenar en su forma original de "kit") en una caja de plástico transparente la parte superior y de color rojo la inferior, reforzada por la parte inferior con una segunda tapa de cartón. La caja de embalaje era una caja de cartón con un etiqueta indicativa del modelo, el voltaje y el precio (este ordenador costaba 965 marcos DDR),
El Z1013.16 incorporaba el procesador UB880D, 16K de RAM (en ocho IC,s), 1K de RAM de para el usuario (en dos IC,s) y 6K de ROM en dos IC,s (uno para el sistema operativo y teclado y otro para el mapa de caracteres). Disponía de un modo texto con 96 dígitos y 146 gráficos predefinidos. El teclado (alfabético) estaba unido de forma permanente por cables a la placa base (soldados a los pines del conector). Tenía un pulsador de reinicio de color rojo situado directamente encima de la placa base. El modelo y el número de serie están en dos pegatinas situadas en la parte posterior de la placa.
En la parte frontal, dando frente al teclado, tenía un conector RF para la TV, un conector (DIN-5) para el reproductor de casete, el conector del teclado y un conector de entrada y salida (I/O) y, en la parte posterior, un puerto de expansión y un conector de dos pines para la fuente de alimentación (12V AC).
El Z1013.16 se vendía con los manuales del El Z1013.1. En la documentación que se entregaba con la garantía, se añadía un documento con la diferencia entre los dos modelos: velocidad del procesador (de 1 MHz a 2 MHz) y la sustitución de un IC de 2K de ROM (U2616) por otro (U2632) de 4K. Este modelo tenía 17K de RAM (en 18 IC,s: 16 de RAM y 1K para el usuario) aunque también podía tener versiones con 18K (16K de RAM, 1K para el usuario y 1K de refresco de memoria.
El procesador (UB880D) está situado en el lateral derecho. Los ocho IC.s de RAM (K565PY3) con 2K cada uno están en una linea intermedia (de color más claro). Los dos IC,s (U214D30) con 0,5K cada uno, están centrados en el lado izquierdo de la placa). El IC de 4K de ROM (U2632DC 45) está debajo del procesador y el de 2K (U2616D) está alineado con los IC,s de RAM (a la izquierda).
El Z1013.16 se vendía con los manuales del El Z1013.1. En la documentación que se entregaba con la garantía, se añadía un documento con la diferencia entre los dos modelos: velocidad del procesador (de 1 MHz a 2 MHz) y la sustitución de un IC de 2K de ROM (U2616) por otro (U2632) de 4K. Este modelo tenía 17K de RAM (en 18 IC,s: 16 de RAM y 1K para el usuario) aunque también podía tener versiones con 18K (16K de RAM, 1K para el usuario y 1K de refresco de memoria.
Para la prueba de funcionamiento se ha utilizado un transformador de 12V AC, con un conector añadido de dos pines. Al encender sale en pantalla el menú inicial. Funcionaron todas las teclas del teclado y con el pulsador rojo de reinicio la imagen en pantalla vuelve a la posición inicial.
Robotron Z1013.16 (1987) (en carcasa de metacrilato)
Adquirido en Alemania. Nº de serie 1 008130 1
El Z1013.16 formaba parte de la serie iniciada con el Z1013.01 en 1985. Los ordenadores de la serie fueron consideradas como los verdaderos “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado alfabético muy sencillo y de poca utilidad. El usuario se encargaba de colocar la placa base en una carcasa (solía ser casera) y de conectarle un teclado de mayor calidad (en las primeras versiones los teclados estaban unidos directamente a la placa). A pesar de su aparente sencillez, la placa base contaba con un conector para un reproductor de casete, un modulador para la TV, un puerto de entrada y salida, un puerto de expansión y el conector para un teclado externo. Durante el período de fabricación (1985-1988) llegó a tener cuatro versiones diferenciadas por la RAM, la ROM o la calidad de sus componentes, tres con 16K de RAM (Z1013.01, Z1013.12 y Z1013.16) y una con 64K (Z1013.64), vendidas todas ellas en forma de "kit". El tiempo de espera para recibir el ordenador era de un año. Este ordenador está dentro de una carcasa de metacrilato recortada a medida para dar salida a los conectores de la parte frontal y posterior. El teclado (falta) era independiente de la placa.
El Z1013.16 (en carcasa de metacrilato) incorporaba el procesador UB880D, 16K de RAM (en ocho IC,s), 1K de RAM para el usuario (en dos IC,s), 1K de RAM para refresco de memoria (en dos IC,s) y 6K de ROM en dos IC,s (uno para el sistema operativo y teclado y otro para el mapa de caracteres). Disponía de un modo texto con 96 dígitos y 146 gráficos predefinidos. Tenía un pulsador de reinicio de color rojo situado directamente encima de la placa base. El modelo y el número de serie están en dos pegatinas situadas en la parte posterior de la placa. Falta el teclado (tanto el original alfabético como el "qwertz" añadido). El teclado de la fotografía es una copia impresa en papel del modelo original.
En la parte frontal tenía un conector RF para la TV, un conector (DIN-5) para el reproductor de casete, el conector del teclado y un conector de entrada y salida (I/O) y, en la parte posterior, un puerto de expansión y un conector de dos pines para la fuente de alimentación (12V AC). La carcasa está fabricada con metacrilato atornillado a una tablilla de contrachapado ajustada al tamaño la placa y recortada a medida para dar salida a los conectores.
El Z1013.16 se vendía con los manuales del El Z1013.1. En la documentación que se entregaba con la garantía, se añadía un documento con la diferencia entre los dos modelos: velocidad del procesador (de 1 MHz a 2 MHz) y la sustitución de un IC de 2K de ROM (U2616) por otro (U2632) de 4K (este modelo tiene 18K de RAM en 20 IC,s (16 de RAM. 1K para el usuario y 1K de refresco de memoria)
El procesador (UB880D) está situado en el lateral derecho. Los ocho IC.s de RAM (K565PY3) con 2K cada uno están alineados en una linea intermedia (de color claro). Dos IC,s de RAM (UL224D30), con 0,5K cada uno, están debajo del procesador (a la izquierda del IC de ROM). Los otros dos IC,s (U214D30) con 0,5K cada uno, están centrados en el lado izquierdo de la placa (al lado del otro IC de ROM). El IC de 4K de ROM (U2632DC 45) está debajo del procesador y el de 2K (U2616D) está alineado con los IC,s de RAM (a la izquierda).
El ordenador dispone de la documentación con la garantía y precio de compra (965 marcos) y manuales originales. El primer manual (bedienungsanleitung) incluía el capítulo uno con una introducción al ordenador, funcionamiento del teclado, instrucciones (Kommandos) y unos diagramas de la placa base y del teclado. En el segundo manual (Teil I) se incluyen los capítulos 2, 3 y 4, en los que se desarrollan la programación interna, operaciones aritméticas y relación con los periféricos. En el tercer manual (Teil II A) está dedicado al intérprete BASIC incluyendo distintos diagramas. El cuarto manual (Teil II B) incluye anexos con esquemas de la memoria, distintos IC,s, programas en lenguaje ensamblador y en BASIC
Robotron Z1013.64 (1988) (carcasa metálica).
Adquirido en Alemania. Nº de serie: 1 100489 3
El Z1013.16 formaba parte de la serie iniciada con el Z1013.01 en 1985. Los ordenadores de la serie fueron consideradas como los verdaderos “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado alfabético muy sencillo y de poca utilidad. El usuario se encargaba de colocar la placa base en una carcasa (solía ser casera) y de conectarle un teclado de mayor calidad (en las primeras versiones los teclados estaban unidos directamente a la placa). A pesar de su aparente sencillez, la placa base contaba con un conector para un reproductor de casete, un modulador para la TV, un puerto de entrada y salida, un puerto de expansión y el conector para un teclado externo. Durante el período de fabricación (1985-1988) llegó a tener cuatro versiones diferenciadas por la RAM, la ROM o la calidad de sus componentes, tres con 16K de RAM (Z1013.01, Z1013.12 y Z1013.16) y una con 64K (Z1013.64), vendidas todas ellas en forma de "kit". El tiempo de espera para recibir el ordenador era de un año. En este caso el propietario le adaptó una carcasa amplia y sustituyó el teclado por otro de mejor calidad (K7659) con "multiplexor" fabricado a base de comprar los componentes (con sus instrucciones) y montarlo también en casa. En este caso, el transformador y varias ampliaciones están incluidas en la carcasa.
El Z1013.64 incorporaba el procesador UB880D, 64K de RAM (en ocho IC,s), 1K de RAM para el usuario (en dos IC,s) y 6K de ROM en dos IC,s (uno para el sistema operativo y teclado y otro para el mapa de caracteres). Disponía de un modo texto con 96 dígitos y 146 gráficos predefinidos. la placa base se colocó dentro de una carcasa metálica (con una ficha chapa de madera en la parte frontal) con el transformador y varias tarjetas de ampliación. Los conectores estaban todos en la parte frontal (el pulsador interno de reinicio está anulado). El modelo y el número de serie están en dos pegatinas situadas en la parte posterior de la placa base.
El transformador está situado en el interior de la nueva carcasa (a la izquierda de la placa). Dos tarjetas de ampliación también están situadas a la izquierda y una tercera tarjeta en la parte posterior encajada en el conector de expansión al lado del altavoz. Los conectores se situaron en la parte frontal.
En la parte frontal tenía un conector RF para la TV, un conector (DIN-5) para el reproductor de casete, el conector del teclado y un conector de entrada y salida (I/O) y, añadidos, un interruptor de encendido/apagado (ON/OFF), un pulsador de reinicio (RESET), un pulsador NMI (la función “Non-Maskable Interrupt”, detenía cualquier software en ejecución, para grabarlo, en este caso, en cinta de casete). El puerto de expansión de la parte posterior de la placa base no es visible desde el exterior (tiene una tarjeta de expansión insertada). El conector de alimentación de dos pines (12V AC) de la parte posterior está conectado internamente a la fuente de alimentación (el cable de alimentación a la red eléctrica sale por la parte posterior).
El Z1013.64 incorporaba el procesador UB880D, 64K de RAM (en ocho IC,s), 1K de RAM para el usuario (en dos IC,s) y 6K de ROM en dos IC,s (uno para el sistema operativo y teclado y otro para el mapa de caracteres). Disponía de un modo texto con 96 dígitos y 146 gráficos predefinidos. la placa base se colocó dentro de una carcasa metálica (con una ficha chapa de madera en la parte frontal) con el transformador y varias tarjetas de ampliación. Los conectores estaban todos en la parte frontal (el pulsador interno de reinicio está anulado). El modelo y el número de serie están en dos pegatinas situadas en la parte posterior de la placa base.
El transformador está situado en el interior de la nueva carcasa (a la izquierda de la placa). Dos tarjetas de ampliación también están situadas a la izquierda y una tercera tarjeta en la parte posterior encajada en el conector de expansión al lado del altavoz. Los conectores se situaron en la parte frontal.
En la parte frontal tenía un conector RF para la TV, un conector (DIN-5) para el reproductor de casete, el conector del teclado y un conector de entrada y salida (I/O) y, añadidos, un interruptor de encendido/apagado (ON/OFF), un pulsador de reinicio (RESET), un pulsador NMI (la función “Non-Maskable Interrupt”, detenía cualquier software en ejecución, para grabarlo, en este caso, en cinta de casete). El puerto de expansión de la parte posterior de la placa base no es visible desde el exterior (tiene una tarjeta de expansión insertada). El conector de alimentación de dos pines (12V AC) de la parte posterior está conectado internamente a la fuente de alimentación (el cable de alimentación a la red eléctrica sale por la parte posterior).
Las características están especificadas en el manual.
El procesador (UB880D) está situado en el lateral derecho. Los ocho IC.s de RAM (U2164D) con 8K cada uno están alineados en una linea intermedia (de color claro). Los otros dos IC,s de RAM para el usuario (U214D30) con 0,5K cada uno, están centrados en el lado izquierdo de la placa (al lado de un IC de ROM). El IC de 4K de ROM (U2732CC 45) está debajo del procesador y el de 2K (U2616D 45) está alineado con los IC,s de RAM (a la izquierda). La ROM U2732CC 45 sustituyó a la original cuando se cambió el teclado.
El conector de expansión de la placa base está ocupado por una tarjeta de expansión. La fuente de alimentación se colocó a la izquierda de la placa base.
Manuales
Ya mencionados anteriormente, cada ordenador disponía de cuatro manuales que en realidad era solo uno: El primer manual (bedienungsanleitung) incluía el capítulo uno con una introducción al ordenador, funcionamiento del teclado, instrucciones (Kommandos) y unos diagramas de la placa base y del teclado. En el segundo manual (Teil I) se incluyen los capítulos 2, 3 y 4, en los que se desarrollan la programación interna, operaciones aritméticas y relación con los periféricos. En el tercer manual (Teil II A) está dedicado al intérprete BASIC incluyendo distintos diagramas. El cuarto manual (Teil II B) incluye anexos con esquemas de la memoria, distintos chip, programas en lenguaje ensamblador y en BASIC. En el libro "BASIC mit dem Z 1013" se explica como sacar partida al BASIC incluyendo listados de programas como prácticas.
Este era el "home computer" de la DDR y los usuarios buscaban la información para aumentar las posibilidades del ordenador, ya fuera de "hardware" o "software". En esta carpeta se incluyen distintos sistemas de programación, ampliaciones y modificaciones del ordenador.
También otros accesorios y piezas: conector para una máquina de escribir Erika S3004, otros conectores, cableado y piezas de repuesto sobrantes de las mejoras introducidas en el ordenador, entre ellas una EPROM del teclado.
Además, el lote incluía una carpeta con 65 cintas de casete con diversos programas y varías placas de pequeño tamaño con circuitos impresos, Dentro de la maleta se encuentra una placa con detalles de su origen.
Los Kleincomputer Robotron
Robotron tenía dos líneas, o proyectos principales de la serie KC 85: la línea KC 85/1 (denominado proyecto Z 9001) y la línea KC 85/2 (denominado proyecto HC 900). Eran sistemas diferentes (sólo el procesador y el nombre coincidían). Posteriormente, el sistema de grabación de datos en casete y el Basic, también llegaron a ser compatibles. Finalizado su desarrollo, se presentaron los resultados de ambos diseños en la Feria de Primavera de Leipzig de 1984: el Z 9001 y su competidor el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik sacó la serie HC 900.
Pocos meses después de su presentación, el Z 9001 salió al mercado. Fue en septiembre de 1984, con ocasión del 35 aniversario de la creación de la DDR. En diciembre de ese año, se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los ordenadores de la serie fueron:
El Proyecto Z9001. Series Z9001, KC 85/1, KC 87 y BIC
Pocos meses después de su presentación, el Z 9001 salió al mercado. Fue en septiembre de 1984, con ocasión del 35 aniversario de la creación de la DDR. En diciembre de ese año, se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los ordenadores de la serie fueron:
- Robotron Z9001 (1984). Versiones Z9001.10 y KC 85/1.10
- Robotron KC 85/1 (1985). Versiones KC 87/1.10 y KC 87/1.11.
- Robotron KC87 (1987). Versiones KC 87.10, KC 87.11, KC 87.20, KC 87,21, KC 87.30 y KC 87.31.
- Robotron A5101 (1988). Versiones Alba PC1505 y BIC A5105.
Robotron Z9001
Robotron Z 9001 (versión Z 9001.10) (1984)
Adquirido en Alemania. Nº de serie: 62419 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101.
El Robotron Z 9001 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
El Robotron Z 9001 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior, a la izquierda, tenía el interruptor de encendido/apagado, un fusible y el conector del cable de alimentación y, a la derecha los datos de identificación (modelo, versión y nº de serie).
En la parte posterior, a la izquierda, tenía el interruptor de encendido/apagado, un fusible y el conector del cable de alimentación y, a la derecha los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (en este caso, el conector está sin utilizar).
El procesador (UB 880D) está situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (SGS-Thomson M2716), de 2K cada uno, están en una línea superior, dos en posición vertical (etiquetados como M512 y M513) y uno en horizontal (M505). Los dos IC,s de VRAM (U214d30) con 0,5K cada uno están ala izquierda del IC de ROM M505.
Robotron Z 9001 (versión KC 85/1.10) (1984)
Adquirido en Alemania. Nº de serie: 65323 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. Este ordenador salió de fábrica con el sistema operativo del siguiente modelo (KC 85/1.10, también monocromo), lo que supuso una actualización antes de cambiar de nombre. Las prestaciones eran las mismas que la versión anterior (Z 9001.10)
El Robotron Z 9001 (85/1.10) incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior, a la izquierda, tenía el interruptor de encendido/apagado, un fusible y el conector del cable de alimentación y, a la derecha los datos de identificación (modelo, versión y nº de serie).
El Robotron Z 9001 (85/1.10) incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior, a la izquierda, tenía el interruptor de encendido/apagado, un fusible y el conector del cable de alimentación y, a la derecha los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (en este caso, el conector está sin utilizar).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (ET 2716Q-1), de 2k cada uno, están en una línea superior, dos en posición vertical (etiquetados como M512 y M513) y uno en horizontal (M505). Los dos IC,s de VRAM (TMM2114AP-12) con 0,5K cada uno están situados a la izquierda del IC de ROM M505.
Los posteriores ordenadores de la serie, los KC 85/1 y los KC 87, salieron al mercado con dos versiones en cada uno en sus diferentes modelos: una versión monocromática (acabada en "0") con salida RF a la TV en blanco y negro y otra con la salida RGB en color (acabada en "1").
Manuales
En el manual de usuario (bedienungsanleitung) se dan unas indicaciones de instalación y unos consejos de utilización del teclado y los cartuchos de memoria. Finaliza con unos datos técnicos detallados y que ocupan la mitad del manual. En el manual de programación (programmierhandbuch) (Teil 1) se explica como cargar el BASIC desde un casete (RAM-BASIC) o desde un cartucho (ROM-BASIC), como se dan algunas instrucciones directas desde el teclado y el resto del manual se dedica a la programación en BASIC, finalizando en mitad del capítulo 4, por lo que es de suponer que hay un segundo volumen (Teil 2) y que falta en la colección. De hecho en el manual del KC87, que está completo (8 capítulos y un manual con anexos), se indica que BASIC, con ligeras modificaciones, es aplicable a las versiones anteriores.
En la imagen 2 del manual de usuario se indicaban los diferentes conectores. El conector 17 tenía doble función: joystick y RGB (ocurría lo mismo en el KC 85/1). En la nota (2) se indica que después de actualizar a reproducción en color mediante un puerto RGB, los conectores quedarían de la siguiente manera: 17: conector para el puerto RGB (reproducción de los colores) y 18: conector para joystick 1 y 2
Robotron KC 85/1
Hubo que esperar al año 1985, para que el que el ordenador, con una placa ligeramente revisada aumentara su línea de producción y por lo tanto su presencia entre la población. El Robotron Z 9001 fue rápidamente sustituido por el KC 85/1. Se le cambió en nombre, pasando a denominarse “Kleincomputer” 85/1 (KC 85/1) aunque en realidad era casi el mismo ordenador (las diferencias entre los dos modelos eran mínimas). El cambio de nombre vino determinada por decisión estatal. En 1985, se había decidido que la mayor parte de la producción se dedicaría a equipar los centros de enseñanza y las empresas en detrimento de la adquisición por particulares. El ordenador pasaría a ser el “pequeño ordenador” empresarial con acceso a un mayor número de usuarios, sobre todo en la enseñanza, acompañando a los escasos y caros ordenadores profesionales, que solo estaban al alcance de programadores e informáticos.
De nuevo las dos líneas de ordenadores, con sus nuevos nombres, fueron presentados en la Feria de Primavera de Leipzig de 1985: KC 85/1, continuación de Z 9001 y KC 85/2, que era el mismo HC 900. Después de la presentación se inició la fabricación en serie. En realidad y a pesar de contar con un BASIC común, los dos sistemas, el asequible KC 85/1 y el caro KC 85/2, eran incompatibles.
Robotron KC 85/1 (versión KC 85/1.10) (1985)
Adquirido en Alemania. Nº de serie: 72253. (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronk la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El Robotron Z 9001 fue sustituido en 1985 por el KC 85/1. Se le cambió en nombre, pasando a denominarse “Kleincomputer” 85/1 (“pequeño ordenador” KC 85/1). Por decisión estatal se dedicó para equipar a centros de enseñanza y empresas, en detrimento de la adquisición por particulares. El KC85/1 tuvo una versión monocromática, el KC 85/1.10 (este ordenador) y otra en color, el KC 85/1.11.
El Robotron KC 85/1.10 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K de ROM para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (en este caso, el conector está sin utilizar).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos K573PФ2 y uno SGS-Thomson M2716), de 2K cada uno, están en una línea superior, dos en posición vertical (etiquetados como M512 y M513) y el SGS en horizontal (M505). Los dos IC,s de VRAM (U214D30) con 0,5K cada uno están situados a la izquierda del IC de ROM M505.
El Robotron KC 85/1.10 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K (2K en la versión en color) de VRAM (en dos IC,s) y 6K de ROM en tres IC,s (4K de ROM para el Sistema Operativo y otros 2K de ROM para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (en este caso, el conector está sin utilizar).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos K573PФ2 y uno SGS-Thomson M2716), de 2K cada uno, están en una línea superior, dos en posición vertical (etiquetados como M512 y M513) y el SGS en horizontal (M505). Los dos IC,s de VRAM (U214D30) con 0,5K cada uno están situados a la izquierda del IC de ROM M505.
Robotron KC85/1 (versión KC 85/1.11) (1985)
Adquirido en Alemania: Nº de serie: 64008 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El Robotron Z 9001 fue sustituido en 1985 por el KC 85/1. Se le cambió en nombre, pasando a denominarse “Kleincomputer” 85/1 (“pequeño ordenador” KC 85/1). Por decisión estatal se dedicó para equipar a centros de enseñanza y empresas, en detrimento de la adquisición por particulares. El KC85/1 tuvo una versión monocromática, (KC 85/1.10 y otra en color, el KC 85/1.11 (este ordenador).
El Robotron KC 85/1.11 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en dos IC,s de la placa base y 1K en dos IC,s de la tarjeta gráfica) y 6K de ROM en tres IC,s (4K de ROM en dos IC,s para el Sistema Operativo) y otros 2K de ROM, en un IC, para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos con 8 colores y 8 de fondo (tenía una tarjeta de vídeo en color RGB conectada a la placa base) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV es igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
Adquirido en Alemania: Nº de serie: 64008 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El Robotron Z 9001 fue sustituido en 1985 por el KC 85/1. Se le cambió en nombre, pasando a denominarse “Kleincomputer” 85/1 (“pequeño ordenador” KC 85/1). Por decisión estatal se dedicó para equipar a centros de enseñanza y empresas, en detrimento de la adquisición por particulares. El KC85/1 tuvo una versión monocromática, (KC 85/1.10 y otra en color, el KC 85/1.11 (este ordenador).
El Robotron KC 85/1.11 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en dos IC,s de la placa base y 1K en dos IC,s de la tarjeta gráfica) y 6K de ROM en tres IC,s (4K de ROM en dos IC,s para el Sistema Operativo) y otros 2K de ROM, en un IC, para el mapa de caracteres). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos con 8 colores y 8 de fondo (tenía una tarjeta de vídeo en color RGB conectada a la placa base) y sonido interno (beeper). El BASIC se cargaba desde cinta de casete o desde un cartucho ROM (tecleando “BASIC” una vez iniciado el ordenador). Normalmente se utilizaba con el cartucho BASIC (BASIC-MODUL) de uso más más práctico que la cinta de casete. Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos el BASIC, impresora y ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), dos conectores (DIN-5) para dos joystick (según el manual, el conector (1) era para un joystick y el (2) para otro joystick o para un conector de vídeo RGB en caso de estar instalado) y un conector RF para la TV (canal 4). El conector de TV es igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este caso). La tarjeta de vídeo quedaba entre el teclado y la fuente de alimentación:
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (ET 2716Q), de 2K cada uno, están en una línea superior, dos en posición vertical (etiquetados como M512 y M513) y uno en horizontal (M505). Los dos IC,s de VRAM (TMM2114AP-12) con 0,5K cada uno están situados entre los IC,s M513 y M505) de ROM,
Los otros dos IC,s de VRAM (U214D30), de 0,5K cada uno, están en la tarjeta gráfica (el 3º y 4º contando desde la izquierda).
El conector de vídeo del KC 85 es DIN-5 como el resto de conectores, por lo que es fácil confundirse de conector ya que se mantiene a misma numeración en la carcasa. En el KC 87, uno de los conectores (el de joystick) pasa a ser DIN-8 por lo que este inconveniente queda resuelto. Los pines son los siguientes: Conector de vídeo: pin 1 verde, pin 2 azul; pin 3 sinc, pin 4 rojo y pin 5 +5V (la masa se consigue a través del anillo externo). Conector del reproductor de casete: pin 1 salida de sonido, pin 2 masa, pin 3,entrada de sonido y pines 4 y 5 no utilizados.
Manual
El manual del Sistema Operativo del ordenador, el CP/M-80 (betriebssystem) es muy complejo y muy técnico. El sistema Operativo se encuentra residente en la memoria ROM del ordenador y es el que nos permite acceder a la consola desde donde cargar el BASIC. Se compone de: Console Command Program (CCP), Basic Operating System (BOS) y Basic Input/Ouput System (BIOS) y el el manual se dan nociones de cada uno de ellos.
En el KC 85/1 no tenía el BASIC en la ROM. Al cargar el BASIC desde un apenas quedaban libres unos 5K en La RAM lo que limitaba en gran medida las aplicaciones utilizables. Esta carencia se resolvió con la entrada en servicio de los cartuchos con el BASIC y los cartuchos de ampliación de memoria de 16K (el sistema podía manejar 3 módulos de 16K, siempre que tuviera puertos libres). Ese mismo año 1985, se inicio el desarrollo para integrar el BASIC en la ROM (proyecto Z 9002). Los resultados fueron volcados en la actualización del año 1987.

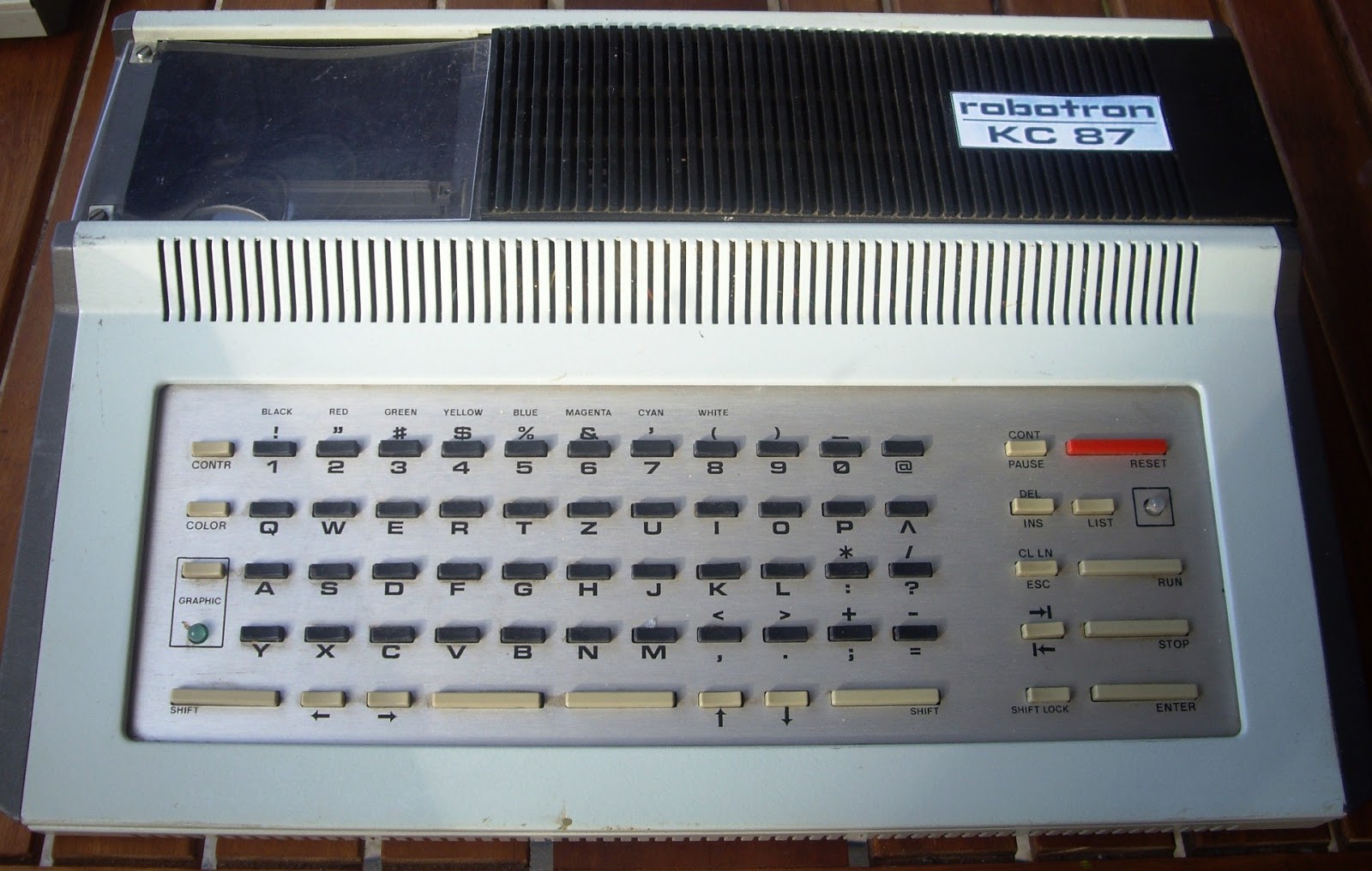

Robotron serie KC 87 (1987)
En los KC 87 se mejoró el Sistema Operativo y el BASIC (también mejorado) se incluyó en la ROM. Salieron al mercado tres versiones diferentes diferenciadas por la ROM y, cada una de ellas, con dos variantes (monocromo y color). La RAM seguía siendo de 16K y la VRAM de 1K (monocromo) o 2K (en color). Los primeros modelos (KC 87.10 y KC 87.11) se presentaron en Leipzigen y en Dresde en 1986 y su producción en serie en 1987. Las versiones fueron:
- KC 87.10, básico con salida RF a la TV monocromo
- KC 87.11, básico con salida a monitor en color RGB
- KC 87.20, versión empresarial, con salida RF monocromo
- KC 87.21, versión empresarial con salida en color RGB
- KC 87.30, versión para aplicaciones industriales con salida RF monocromo
- KC 87.31, versión para aplicaciones industriales con salida en color RGB
El KC 87 fue usado principalmente por distintas instituciones educativas, organizaciones y empresas, estando el uso particular de los distintos modelos limitado a los estudiantes de las distintas instituciones y organizaciones. Para utilizar toda la capacidad gráfica del ordenador se necesitaba adquirir la tableta "Vollgrafikerweiterungsmodul".
La ROM estaba formada por dos IC,s de 8K para el BASIC y el sistema operativo y uno de 2K para el mapa de caracteres (con un total de 18K de ROM). En la fotografía, los IC,s de ROM están en la línea superior: dos U2364D 45 de 8K (en posición vertical) y el U2616D 45 de 2K (en horizontal), Esta placa es de un KC87.11 de la colección, los nombres de los IC,s pueden ser distintos en otros modelos. El procesador UB880D está a la izquierda, la RAM (ocho Ic,s de 2K) está debajo del procesador y la VRAM (dos IC,s de 0,5K) a la izquierda de la ROM U2616.
En el manual se indican las características técnicas y los datos del tamaño de la ROM son distintos, dando un total de 16K: 14 para el BASIC (BASIC-Interpreter) y sistema operativo (Betriebssystem) y 2K para el mapa de caracteres (Zeichengenerator).
Robotron KC 87 (versión KC 87.10) (1987)
La ROM estaba formada por dos IC,s de 8K para el BASIC y el sistema operativo y uno de 2K para el mapa de caracteres (con un total de 18K de ROM). En la fotografía, los IC,s de ROM están en la línea superior: dos U2364D 45 de 8K (en posición vertical) y el U2616D 45 de 2K (en horizontal), Esta placa es de un KC87.11 de la colección, los nombres de los IC,s pueden ser distintos en otros modelos. El procesador UB880D está a la izquierda, la RAM (ocho Ic,s de 2K) está debajo del procesador y la VRAM (dos IC,s de 0,5K) a la izquierda de la ROM U2616.
En el manual se indican las características técnicas y los datos del tamaño de la ROM son distintos, dando un total de 16K: 14 para el BASIC (BASIC-Interpreter) y sistema operativo (Betriebssystem) y 2K para el mapa de caracteres (Zeichengenerator).
Adquirido en Alemania. Nº de serie: 71305 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). El KC 87.10 fue la versión básica de la serie con imagen monocromática.
El KC 87.10 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K de VRAM (2K en la versión en color) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (desactivado en esta versión) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hacía falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. De actualizar el ordenador con una tarjeta de vídeo, el conector de vídeo RGB quedaba activado.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (en este caso, el conector está sin utilizar).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos U2364D) 45 de 8K cada uno (etiquetados como 600 y 608) y uno K573PФ2 de 2K (etiquetado como M505), están en una línea superior (los U2364D 45 en posición vertical y el K573PФ2 en posición horizontal) Los dos IC,s de VRAM (U214D30) con 0,5K cada están a la izquierda de la ROM M505.
KC 87 Imagen 2 del manual. En el KC 87 el conector de vídeo RGB es DIN-5 (nº 2) y el de Joystick es DIN-8 (nº 1).
Robotron KC 87 (versión KC 87.11) (1987) (1)
Adquirido en Alemania. Nº de serie: 74997 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). El KC 87.11 era la versión básica de la serie con imagen en color RBB y RF monocromo.
El KC 87.10 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en la tarjeta gráfica) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos, 8 colores (más 8 de fondo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (activado en esta versión) y un conector RF para la TV (canal 4). El conector de TV er igual que el de la parte posterior de la TV (hembra) por lo que hace falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. Este ordenador tenía tarjeta de vídeo y el conector de vídeo RGB activado.
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este ordenador).
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este ordenador).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos M2764ДF1/M2764DF1) de 8K cada uno (etiquetados como 600 y 602) y uno U2616D de 2K, están en una línea superior (los M2764 en posición vertical y el U2616D en posición horizontal) Los dos IC,s de VRAM (U214D30) con 0,5K cada están a la izquierda de la ROM U2616D.
Los otros dos IC,s de VRAM (U214D30), de 0,5K cada uno,están en la tarjeta gráfica (el 3º y 4º contando desde la izquierda).
Robotron KC 87 (versión KC 87.11) (1987) (2)
Adquirido en Alemania. Nº de serie: 72802 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). El KC 87.11 era la versión básica de la serie con imagen en color RBB y RF monocromo.
El KC 87.10 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en la tarjeta gráfica) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos, 8 colores (más 8 de fondo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (activado en esta versión) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hacía falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. Este ordenador tenía tarjeta de vídeo y el conector de vídeo RGB activado.
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este ordenador).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos U2364D) de 8K cada uno (etiquetados como 600 y 602) y uno U2616D de 2K, están en una línea superior (los U2364D en posición vertical y el U2616D en posición horizontal) Los dos IC,s de VRAM (U214D30) con 0,5K cada están a la izquierda de la ROM U2616D.
Los otros dos IC,s de VRAM (U214D30), de 0,5K cada uno,están en la tarjeta gráfica (el 3º y 4º contando desde la izquierda).
Robotron KC 87 (en carcasa de máquina de escribir Erika S6005)
Adquirido en Alemania. S/N
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). Este ordenador es una versión monocromática de un KC 87 con la memoria RAM ampliada a 64K alojado dentro de una carcasa de una máquina de escribir electrónica Erika S6005. Se han suprimido los puertos de expansión (tiene uno interno) y el puerto de joystick (su espacio está vacío). Por el color (marrón), la placa podría corresponder podría corresponder a un KC 87.10/87.11 (las siguientes versiones tiene la placa base de color verde).
Este KC 87.10 (en carcasa de una Erika S6003) incorporaba un procesador U880D (clon del Z80), 64K de RAM (en 8 IC,s), 1K de VRAM y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper).La carcasa es plástico y de mayor tamaño que la original. Su teclado era "QWERTZ" con algunas teclas en orden distinto del original. Para acceder al único conector de expansión era necesario retirar la carcasa superior. Al retirar una tapa añadida (cubre el espacio que ocupaba el carro de la maquina de escribir) queda a la vista la placa base.
En el lateral derecho tenía un puerto de entrada y salida (I/O), un conector DIN-5 para el reproductor de casete, un conector DIN-5 de vídeo RGB (sin activar) y el conector de salida RF a la TV (monocromo). El espacio reservado para el conector de joystick, entre los dos conectores DIN-5, está vacío.
El interruprtor de encendido/apagado y el conector de alimentación están en la parte posterior.
La fuente de alimentación está sujeta a la parte posterior. La ampliación de cuatro puertos de expansión ha sido retirada (ya no eran necesarios para los tres módulos de ampliación de memoria de 16K). El puerto de expansión de la placa base queda libre para conectar, en su caso, un módulo de impresora.
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (K565PY5) de 8K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos D2764D) de 8K cada uno y uno SGS M2716 de 2K, están en una línea superior (los D2764D en posición vertical y el M2716 en posición horizontal) Los dos IC,s de VRAM (U214D30) con 0,5K cada están a la izquierda de la ROM M2716.
En esta adaptación se han cambiado los ocho IC,s de 2K de RAM por otros ocho de 8K cada uno (sustituyen a los módulos de 16K de RAM) y el IC de ROM de 2K del mapa de caracteres (adaptado al nuevo teclado)
La misma carcasa se puede utilizar como un maletín de transporte.
Al iniciar el ordenador (tecleando BASIC) obtenemos la memoria RAM libre (47854 bytes.
Se ha recibido el ordenador con un manual encuadernado y los cables de alimentación, de TV y del reproductor de casete. También se ha recibido y conector para el puerto de entrada y salida (I/O)
Robotron KC 87 (versión KC 87.21) (1987)
Adquirido en Alemania. Nº de serie: 84994 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). Este modelo era versión empresarial con salida RF monocromo. La producción de 1987 se dirigió en su totalidad a la dotación de centros educativos y de las empresas. La producción de 1988 ya se permitió su venta a particulares en establecimientos especializados y en grandes almacenes, dedicándose a este cometido unos 8000 ordenadores (a partir de ese momento, los centros y las empresas empezaron a recibir en exclusiva los KC 87.30 y KC 87.31, las versiones con mayor capacidad gráfica de la serie). El KC 87-21 era la versión empresarial con imagen en color RGB,
El KC 87.21 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en la tarjeta gráfica) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos, 8 colores (más 8 de fondo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (activado en esta versión) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hacía falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. Este ordenador tenía tarjeta de vídeo y el conector de vídeo RGB activado.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este ordenador).El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos U2364D) de 8K cada uno y uno U2616D de 2K, están en una línea superior (los U2364D en posición vertical y el U2616 en posición horizontal) Los dos IC,s de VRAM (uPD2114LC) con 0,5K cada están a la izquierda de la ROM U2616.
Los otros dos IC,s de VRAM (U214D30), de 0,5K cada uno,están en la tarjeta gráfica (el 3º y 4º contando desde la izquierda).
Robotron KC 87 (versión KC 87.30) (1987)
Adquirido en Alemania. Nº de serie: 83102 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). Una vez que el KC 87.20 el KC 87.21, se pusieron a disposición del público los centros de enseñanza y las empresas empezaron a recibir en exclusiva los modelos con mayor capacidad gráfica de la serie: los KC 87.30 y KC 87.31 que habían sido diseñados para utilizar con aplicaciones industriales.
El KC 87.30) incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K de VRAM (2K en la versión en color) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
El KC 87.30) incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 1K de VRAM (2K en la versión en color) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos (monocromo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (sin activar en esta versión) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hacía falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. En caso de actualizar el ordenador con una tarjeta de vídeo, el conector de vídeo RGB quedaba activado.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (sin utilizar en esta versión).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos U2364D) de 8K cada uno y uno U2616D de 2K, están en una línea superior (los U2364D en posición vertical y el U2616 en posición horizontal) Los dos IC,s de VRAM (uPD2114LC) con 0,5K cada están a la izquierda de la ROM U2616.
Robotron KC 87 (versión KC 87.31) (1987)
Adquirido en Alemania. Nº de serie: 86838 (hergestellt in der DDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y poco después VEB Mikroelektronik la serie HC 900. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. Los siguientes ordenadores de la serie fueron: el KC85/1, el KC87 y el A5101. El KC 87 fue el primero de la serie con el BASIC incluido en la ROM. Tuvo tres versiones con distinta ROM (básica, empresarial y aplicaciones industriales) con dos variantes cada una (monocromo y color RGB). Una vez que el KC 87.20 el KC 87.21, se pusieron a disposición del público, los centros de enseñanza y las empresas empezaron a recibir en exclusiva los modelos con mayor capacidad gráfica de la serie: los KC 87.30 y KC 87.31 que habían sido diseñados para utilizar con aplicaciones industriales.
El KC 87.31 incorporaba un procesador U880D (clon del Z80), 16K de RAM (en 8 IC,s), 2K de VRAM (1K en la tarjeta gráfica) y 18K de ROM en tres IC,s: dos de 8K para el Sistema Operativo y el BASIC y uno de 2K para el mapa de caracteres. En el manual se especificaba que la ROM era de 16K (14+2) en lugar de los 18K (16+2). Disponía de un modo texto, capacidades gráficas limitadas a 128 gráficos predefinidos, 8 colores (más 8 de fondo) y sonido interno (beeper). Su teclado era "QWERTZ". Encima del teclado tenía un compartimento para la fuente de alimentación y, a la izquierda, un segundo compartimento con cuatro puertos de expansión (para módulos externos, entre ellos la impresora y la ampliación de memoria).
En el lateral derecho tenía: un puerto de entrada y salida (I/O), un conector de casete (DIN-5), conector DIN-8 (1) para el joystick, conector DIN-5 (2) para un conector de vídeo RGB (activado en esta versión) y un conector RF para la TV (canal 4). El conector de TV era igual que el de la parte posterior de la TV (hembra) por lo que hacía falta en cable especifico o utilizar un adaptador en caso de emplear uno estándar. Este ordenador tenía tarjeta de vídeo y el conector de vídeo RGB activado.
En la parte posterior tenía el interruptor de encendido/apagado (NETZ), un fusible (T 0,5A) y el conector del cable de alimentación y (a la derecha) los datos de identificación (modelo, versión y nº de serie).
Al retirar la carcasa superior, la cubierta de la fuente de alimentación y el teclado se accedía al interior. El teclado estaba unido a un conector de la placa base (a la derecha) por un cable de cinta. Tenía también en conector (centrado) para la tarjeta gráfica de las versiones en color (este ordenador).
El procesador (UB 880D) esta situado a la izquierda de la placa (en posición horizontal). Los ocho ICs de RAM (KP565PY6) de 2K cada uno, están alineados debajo del procesador. Los tres IC,s de ROM (dos U2364D) de 8K cada uno y uno U2616D de 2K, están en una línea superior (los U2364D en posición vertical y el U2616 en posición horizontal) Los dos IC,s de VRAM (uPD2114LC) con 0,5K cada están a la izquierda de la ROM U2616.
Los otros dos IC,s de VRAM (U214D20), de 0,5K cada uno,están en la tarjeta gráfica (el 3º y 4º contando desde la izquierda).
Conectores. KC 87. Imagen 2 del manual. El conector DIN-5 de vídeo RGB (nº 2) se distingue ahora del de Joystick DIN-8 (nº 1).
La producción del modelo KC87 finalizó cuando la empresa tuvo disponible el BIC A5105, una versión totalmente diferente, tanto externamente como internamente a los modelos anteriores de la serie.
Manuales
Como podemos comprobar los manuales de programación del KC 87, abarcan también al KC 85/1 (y al Z9001). En el manual se indican las pequeñas diferencias existentes entre los distintos modelos y después de explicar el manejo del teclado se introduce durante cinco capítulos en el BASIC. Llama la atención que dentro del manual se encuentren distintas figuras en color. El último capítulo, el ocho, está dedicado al código máquina y al lenguaje ensamblador. En el otro manual se incluyen los anexos del manual de programación. A pesar de que el formato es de "bolsillo", eso no impide que los cuadrantes tengan un tamaño DIN A4, ya que las hojas del libro son desplegables
Robotron A5105 (BIC A5105) (1988) (Alba PC1505)
Fue el último ordenador de la serie y sustituyó a los anteriores KC del Proyecto Z9001 (Serie KC 85/1 y KC 87). El ordenador en sí, la unidad básica (teclado), se denominaba CGG K1505.10 y se comercializó en dos modalidades:
- Destinada a los centros de enseñanza, se diseñó como un sistema completo que incluía, además de la unidad básica (K1505.10), una unidad de sobremesa con la fuente de alimentación y disquetera interna de 5,25" y que, a su vez, se conectaba a un monitor situado sobre ella. Este conjunto se denominó A5105, aunque como su cometido era el de "Ordenador de Informática Educativa (Bildungscomputer)" se le llegó a conocer como BIC A5105. Se vendieron unas 3000 unidades.
- Diseñada para consumo particular, se comercializó como ordenador independiente. Se vendió con tres accesorios. un modulador de TV, un transformador (K0309) y una disquetera. Este modelo se denominó Alba PC 1505. Se vendieron unas 2000 unidades.
Adquirido en Alemania. Nº de serie: NR. 0 1119 (hergestellt in der DDR)
Nº de serie módulo de sobremesa DSE K5651: 005771.
Nº de serie monitor K7222: 515743
Fabricado en la República Democrática de Alemania (DDR), fue último ordenador del proyecto Z9001 (Z9001, KC85/1, KC 87 y BIC A5105/Alba PC 1505). El Robotron A5105 (conocido posteriormente como "BIC A5105"), se diseñó como un sistema completo con un ordenador integrado en el teclado (unidad básica K.1505.10) y un módulo de sobremesa (DSE K5651) que incluía la fuente de alimentación y una disquetera de 5,25"(K5601). Se completó el sistema con un monitor (K7222) que se situaba encima del módulo. Para consumo particular se comercializó la unidad básica (con el teclado) con un transformador, un modulador y una disquetera externa como Alba PC1505. Se fabricaron unos 3000 BIC que se destinaron a centros de enseñanza, mientras que del Alba PC se vendieron unas 2000 unidades (5000 entre los dos sistemas). Aunque se crearon módulos nuevos para este ordenador también podía utilizar los anteriores de la serie Z 9001/KC 86/KC 87.
Al ser diseñado para adaptarse a la unidad de sobremesa (DSE K5651.10), los conectores de la parte posterior no eran los habituales en los ordenadores compactos. De izquierda a derecha tenía: un puerto de entrada y salida (E/A) para distintos periféricos, un conector de vídeo RGB, vídeo compuesto (monocromo) y sonido (AUDIO/VIDEO), un conector de 10 pines para la fuente de alimentación externa (STROMVERSORGUNG) y un puerto de expansión (BUS). Se conectaba a la unidad de sobremesa mediante el puerto de expansión y el conector de vídeo. El conector de alimentación y el puerto de entrada y salida soloe se utilizaban cuando el ordenador (unidad principal K.1505.10) se vendía como unidad independiente (Alba PC 1505)
En el lateral derecho tenía un pulsador de reinicio (RESET), dos conectores DIN-8 para dos joystick (JOY 1 y 2) y un conector DIN-5 para el reproductor de casete.
Para acceder al interior se extraen dos tornillos y se retira la carcasa superior. Se levanta el teclado (está sujeto a presión) y queda visible la placa base.
El procesador Z80 A (Z8400AB1 Z80A CPU) está situado en el lateral izquierdo (es el IC de mayor tamaño). Debajo del procesador están los dos IC,s de ROM, uno de 32K (NEC D27256AD) y otro de 8K (INTEL D2764A-20) y debajo de la ROM, los dos IC,s de RAM (NEC D41464C-12) de 32K cada uno. Los cuatro IC,s de VRAM (NEC D41464C-12) de 32K cada uno, están en el lateral derecho (en la fila inferior). El IC de color blanco de la derecha (NEC D7220AD Ceramic Gold) es la controladora de gráficos.
La fuente de alimentación y la disquetera de 5,25" estaban integradas en el módulo de sobremesa. La disquetera era accesible por la parte frontal (a la derecha) mientras que el conector de alimentación estaba situado en la parte posterior. En la parte frontal del modulo de sobremesa estaban situado los conectores que daban servicio a la unidad central: puerto de expansión a la izquierda y el conector de vídeo a la derecha. Centrado en la parte frontal tenía un segundo diodo de encendido.
En la parte posterior del módulo de sobremesa tenía (de izquierda a derecha): un conector V24 para un plotter (PLOTTER), un selector (cuatro micro interruptores) de selección de usuario en la red local (LAN), un conector V24 para una impresora (PRINTER), un conector de salida de vídeo (RGB y vídeo compuesto) y de audio (AV), un conector de salida de vídeo para el monitor (MONITOR VIDEO), un conector de alimentación para el monitor (MONITOR POWER), un conector de alimentación (de tres pines), dos fusibles y el interruptor de encendido/apagado. En una línea inferior tenía: un conector de red local (LAN), un conector para disquetera externa (EXT DISK), dos extensiones de entrada y salida (INPUT/OUTPUT 1 y 2) y un puerto de expansión (BUS)
El monitor tenía sus conectores específicos:
El monitor disponía de un control de brillo y otro de contraste ocultos en la carcasa inferior. Durante el envío, el monitor ha sufrido algunos daños en su carcasa metálica . Los daños también afectaron a su correcto funcionamiento. La imagen obtenida está desplazada a la derecha (imagen de la izquierda) y después de un tiempo en funcionamiento se oye un ligero zumbido y las letras pasan a ser ilegibles (imagen de la derecha).
Para comprobar si el ordenador (teclado) y el módulo de sobremesa funcionan correctamente se ha elaborado un cable de vídeo compuesto (monocromo) y de sonido. Se ha conectado a una obteniéndose una imagen estable.
Para confeccionar el cable de vídeo y sonido, se ha utilizado un cable con dos conectores RCA por un extremo (para la mini TV). Se ha conectado al módulo de sobremesa siguiendo el esquema del manual (pin 3 (A) para masa, pin 3 (B) para el sonido y pin 10 (B) para la señal de vídeo compuesto (en la fotografía, los alfileres están insertados en los pines correspondientes)
Considerados parte interna del ordenador, no se indicaba en el manual los nombres ni los cometidos de los conectores de unión entre la unidad principal (teclado) y la unidad de sobremesa.
Mediante dos barras metálicas (una está ligeramente doblada) se puede sujetar de forma permanente la unidad principal a la unidad de sobremesa.
Robotron A5105 (Alba PC1505) (1988)
Adquirido en Alemania. Nº de serie: NR. 9 3207 (hergestellt in der DDR)
Fabricado en la República Democrática de Alemania (DDR), fue último ordenador del proyecto Z9001 (Z9001, KC85/1, KC 87 y BIC A5105/Alba PC 1505). El Robotron A5105 (conocido posteriormente como "BIC A5105"), se diseñó como un sistema completo con un ordenador integrado en el teclado (unidad básica K.1505.10) y un módulo de sobremesa (DSE K5651) que incluía la fuente de alimentación y una disquetera de 5,25"(K5601). Se completó el sistema con un monitor (K7222) que se situaba encima del módulo. Para consumo particular se comercializó la unidad básica (con el teclado) con un transformador, un modulador y una disquetera externa (la individual DS 1501.1 o la doble DS 1505.2) como Alba PC1505 (el "1505" era el número de referencia de la unidad básica). Se fabricaron unos 3000 BIC que se destinaron a centros de enseñanza, mientras que del Alba PC se vendieron unas 2000 unidades (5000 entre los dos sistemas). Aunque se crearon módulos nuevos para este ordenador también podía utilizar los anteriores de la serie Z 9001/KC 86/KC 87. La carcasa del Alba PC 1505 se utilizó posteriormente para fabricar un clone del Amstrad CPC 464, el KC Compact.
El Robotron A5105 (BIC A5105/Alba PC1505) incorporaba un procesador Z80A (en el manual se indicaba que era UA880D, clon del Z80), 64K de RAM (en dos IC,s), 128K de VRAM (en cuatro IC,s de 32K, utilizados como 64K de 16 Bits), 40K de ROM con los controladores y el RBASIC (en dos IC,s). Disponía de dos modos texto, dos modos gráficos con un máximo de 16 colores y sonido externo (el teclado también tenía sonido interno). Podía funcionar con dos sistemas operativos, el BASIC de Robotrón (RBASIC) y el suyo propio desde la disquetera externa (SCPX5105, versión del CP/M). El puerto para cartuchos se encontraba situado en la carcasa superior. Su teclado era "qwertz" con un diodo de encendido a la derecha y otros dos diodos a la izquierda de las teclas "CTRL" y "CAPS LOCK". A la izquierda del teclado tenía unas teclas de acceso directo (PF1 Screen, PF2 auto, PF3 load*, PF4 list, PF5 run). La tecla PF1 permitía acceder directamente a dos modos texto (40 y 80 columnas) y a dos modos gráficos distintos (320x200 y 640x200).
El Alba PC1505 se diferenciaba del Robotron A5105 (unidad básica y teclado del BIC), únicamente por el nombre y el color de la pletina (nombre "ALBA PC1505" en blanco con pletina de color negro). En realidad este ordenador es un A5105, con una etiqueta (no original) de un Alba PC 5105 añadida encima. Para la prueba de funcionamiento se ha conectado a la unidad de sobremesa, La tecla "ENTER" del teclado no funciona bien aunque se obtiene el mismo resultado pulsando "CRTL" y "M".
Al ser diseñado para adaptarse a la unidad de sobremesa (DSE K5651.10) los conectores de la parte posterior (TV y fuente de alimentación) no eran los habituales en los ordenadores de la época. De izquierda a derecha tenía los siguientes: puerto de entrada y salida (E/A) para distintos periféricos, conector de vídeo RGB, vídeo compuesto (monocromo) y sonido (AUDIO/VIDEO), conector de la fuente de alimentación de 10 pines (STROMVERSORGUNG) y puerto de expansión (BUS). La fuente de alimentación (K 0309) le proporcionaba 5V y 12V DC)
Fabricado en la República Democrática de Alemania (DDR), fue último ordenador del proyecto Z9001 (Z9001, KC85/1, KC 87 y BIC A5105/Alba PC 1505). El Robotron A5105 (conocido posteriormente como "BIC A5105"), se diseñó como un sistema completo con un ordenador integrado en el teclado (unidad básica K.1505.10) y un módulo de sobremesa (DSE K5651) que incluía la fuente de alimentación y una disquetera de 5,25"(K5601). Se completó el sistema con un monitor (K7222) que se situaba encima del módulo. Para consumo particular se comercializó la unidad básica (con el teclado) con un transformador, un modulador y una disquetera externa (la individual DS 1501.1 o la doble DS 1505.2) como Alba PC1505 (el "1505" era el número de referencia de la unidad básica). Se fabricaron unos 3000 BIC que se destinaron a centros de enseñanza, mientras que del Alba PC se vendieron unas 2000 unidades (5000 entre los dos sistemas). Aunque se crearon módulos nuevos para este ordenador también podía utilizar los anteriores de la serie Z 9001/KC 86/KC 87. La carcasa del Alba PC 1505 se utilizó posteriormente para fabricar un clone del Amstrad CPC 464, el KC Compact.
El Robotron A5105 (BIC A5105/Alba PC1505) incorporaba un procesador Z80A (en el manual se indicaba que era UA880D, clon del Z80), 64K de RAM (en dos IC,s), 128K de VRAM (en cuatro IC,s de 32K, utilizados como 64K de 16 Bits), 40K de ROM con los controladores y el RBASIC (en dos IC,s). Disponía de dos modos texto, dos modos gráficos con un máximo de 16 colores y sonido externo (el teclado también tenía sonido interno). Podía funcionar con dos sistemas operativos, el BASIC de Robotrón (RBASIC) y el suyo propio desde la disquetera externa (SCPX5105, versión del CP/M). El puerto para cartuchos se encontraba situado en la carcasa superior. Su teclado era "qwertz" con un diodo de encendido a la derecha y otros dos diodos a la izquierda de las teclas "CTRL" y "CAPS LOCK". A la izquierda del teclado tenía unas teclas de acceso directo (PF1 Screen, PF2 auto, PF3 load*, PF4 list, PF5 run). La tecla PF1 permitía acceder directamente a dos modos texto (40 y 80 columnas) y a dos modos gráficos distintos (320x200 y 640x200).
El Alba PC1505 se diferenciaba del Robotron A5105 (unidad básica y teclado del BIC), únicamente por el nombre y el color de la pletina (nombre "ALBA PC1505" en blanco con pletina de color negro). En realidad este ordenador es un A5105, con una etiqueta (no original) de un Alba PC 5105 añadida encima. Para la prueba de funcionamiento se ha conectado a la unidad de sobremesa, La tecla "ENTER" del teclado no funciona bien aunque se obtiene el mismo resultado pulsando "CRTL" y "M".
En el lateral derecho tenía un pulsador de reinicio (RESET), dos conectores DIN-8 para dos joystick (JOY 1 y 2) y un conector DIN-5 para el reproductor de casete.
Para acceder al interior se extraen dos tornillos y se retira la carcasa superior. Se levanta el teclado (está sujeto a presión) y queda visible la placa base.
El procesador Z80 A (Z8400AB1 Z80A CPU) está situado en el lateral izquierdo (es el IC de mayor tamaño). Debajo del procesador están los dos IC,s de ROM, uno de 32K (NMC 27C256AQ) y otro de 8K (INTEL D2764A-25) y debajo de la ROM, los dos IC,s de RAM (NEC D41464C-12) de 32K cada uno. Los cuatro IC,s de VRAM (NEC D41464C-12) de 32K cada uno, están en el lateral derecho (en la fila inferior). El IC de color blanco de la derecha (NEC D7220AD Ceramic Gold) es la controladora de gráficos.
Módulos
Adquirido en Alemania. Nº de serie: 713703 (made in GDR)
Adquirido en Alemania. Nº de serie: 713787(made in GDR)
Módulo de expansión con un interface de comunicaciones serie V24, fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores Z 9001, KC85/1 y KC/87. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1 (1985), el KC87 (1987) y el A5101 (1988). Los tres primeros modelos de la serie (Z 9001, KC85/1 y KC87) disponían de cuatro puertos para los módulos de expansión de la empresa, entre ellos: el interface de impresora (1.40.690025.2), la memoria RAM (1.40.690003.5) y el intérprete BASIC (1.40.690001.0). El módulo de impresora (Drucker-Modul) disponía de un interface de comunicaciones estándar (serie V24/RS-232) con un conector de 26 pines (13 por cada lado) para la impresora. Estaba formado por una unidad central (se conectaba a un puerto de expansión) y un cable que finalizaba en el conector de la impresora.
El módulo de impresora (1.40.690025.2) permitía la conexión de una impresora Robotron K6311 o K6312 con Interfaz V24 (sin alimentación automática) con juego (set) de caracteres US-ASCII y el conjunto de instrucciones ISO o, en su caso, con el juego (set) de caracteres internacionales con los caracteres principales US-ASCII y el conjunto de instrucciones ISO-G, configurados para los ordenadores Robotron (serie Z9001). En la carcasa superior tenía serigrafiado el nombre (DRUCKER-MODUL) y el modelo (robotron 1.40.690025.2).
En la carcasa inferior tenía grabado el nombre de la empresa (VEB ROBOTRON) y el lugar de fabricación (MADE IN GDR). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.
En el manual también se indicaban sus componentes internos: una EPROM U556 con el programa (IC 2616, de 2K ROM), un controlador del puerto serie SIO U856 (IC UB8560D MME) y un reloj de transmisión CTC U857 (IC UB857D MME).
En la placa base tenía un IC (UB8560D MME) de control del puerto serie (SIO), un contador programable de cuatro canales (UB857D MME, compatible Zilog Z80 CTC), un IC de ROM (U2616D) de 2K y otros ocho IC (de menor tamaño). El número de serie (713787) estaba grabado en la cubierta de plástico del conector (29 pines por cada lado).
La colección tiene dos módulos de impresora (DUCKER-MODUL robotron 1.40.690025.2), con números de serie: 713703 y 713787
Robotron BASIC-Modul (1.40.690001.0) (Z9001, KC 85/1) (DDR) (4 unidades)
Adquirido en Alemania. Nº de serie: 52791 (made in GDR)
Adquirido en Alemania. Nº de serie: 61140 (made in GDR)
Adquirido en Alemania. Nº de serie: 61140 (made in GDR)
Adquirido en Alemania. Nº de serie: 61337 (made in GDR)
Adquirido en Alemania. Nº de serie: 61491 (made in GDR)
Módulo de expansión con el lenguaje de programación BASIC (BASIC-Interpreter), fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores Z 9001 y KC85/1. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1 (1985), el KC87 (1987) y el A5101 (1988). Los tres primeros modelos (Z 9001, KC85/1 y KC87) disponían de cuatro puertos para los módulos de expansión de la empresa, entre ellos: el interface de impresora (1.40.690025.2), la memoria RAM (1.40.690003.5) y el intérprete BASIC (1.40.690001.0). El módulo 1.40.690001.0 con el BASIC se utilizaba en los dos primeros modelos de la serie, el Z 9001 y el KC85/1 (el KC87 ya tenía el BASIC en la memoria interna).
Adquirido en Alemania. Nº de serie: 61491 (made in GDR)
Módulo de expansión con el lenguaje de programación BASIC (BASIC-Interpreter), fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores Z 9001 y KC85/1. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1 (1985), el KC87 (1987) y el A5101 (1988). Los tres primeros modelos (Z 9001, KC85/1 y KC87) disponían de cuatro puertos para los módulos de expansión de la empresa, entre ellos: el interface de impresora (1.40.690025.2), la memoria RAM (1.40.690003.5) y el intérprete BASIC (1.40.690001.0). El módulo 1.40.690001.0 con el BASIC se utilizaba en los dos primeros modelos de la serie, el Z 9001 y el KC85/1 (el KC87 ya tenía el BASIC en la memoria interna).
Utilizando el módulo BASIC, la carga del lenguaje de programación era instantánea. Según la web Homecomputer DDR el módulo llegó a tener tres versiones: una inicial (BASIC-MODUL 84), con cinco EPROM (M497 a M501), una intermedia (BASIC-MODUL 85) con cinco EPROM (M507 a M511) y una final (BASIC-MODUL 86) con una EPROM (M511) y una ROM (BM600) sustituyendo a cuatro EPROM de la versión anterior (el KC87, fabricado en 1987, ya incluía el BASIC en la ROM). Este módulo, con cinco IC de 2K de ROM (EPROM M507, M508, M509, M510 y M511), se corresponde con la versión del año 1985 (BASIC-MODUL 85). En la carcasa superior tenía serigrafiado el nombre (BASIC-MODUL) y el modelo (robotron 1.40.690001.0).
En la carcasa inferior tenía grabado el nombre de la empresa (VEB ROBOTRON) y el lugar de fabricación (MADE IN GDR). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.
En la placa base tenía los cinco IC de Thomson (ET 2716Q) de 2K ROM (EPROM M507, M508, M509, M510 y M511) y otros cinco IC (de menor tamaño). En la placa tenía serigrafiado las siglas del consorcio de empresas estatales (RFT). El número de serie (61337) estaba grabado en la cubierta de plástico del conector (29 pines por cada lado).
La colección tiene cuatro módulos con el interprete BASIC (BASIC-MODUL 85) con cinco EPROM, dos de ellos (con número de serie 61337 y 61491) con cinco IC de Thomson "ET 2716Q" de 2K de ROM y otros dos (52791 y 61140) con IC local "K573PФ2", también de 2K de ROM (clon de cerámica fabricado en los países del este de Europa).
El módulo con número de serie 61491 tiene cinco IC Thomson "ET 2716Q) de 2K.
Robotron RAM Erweiterungsmodul (1.40.690003.6) (16K)( Z9001, KC 85/1, KC 87) (4 unidades).
Adquirido en Alemania. Nº de serie: 62281 (made in GDR)
Adquirido en Alemania. Nº de serie: 642899 (made in GDR)
Adquirido en Alemania. Nº de serie: 642899 (made in GDR)
Adquirido en Alemania. Nº de serie: 711457 (made in GDR)
Adquirido en Alemania. Nº de serie: 714580 (made in GDR)
Adquirido en Alemania. Nº de serie: 714580 (made in GDR)
Módulo de expansión de memoria de 16K de RAM fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores Z 9001 y KC85/1. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. El Z 9001 salió a la venta en el mes de septiembre coincidiendo con el 35 aniversario de la creación de la DDR. En diciembre de ese año (1984), se alcanzaron la centena de ordenadores vendidos, la mitad adquiridos por particulares y la otra mitad distribuidos en centros de informática (para prácticas de los alumnos). Los siguientes ordenadores de la serie fueron: el KC85/1 (1985), el KC87 (1987) y el A5101 (1988). Los tres primeros modelos (Z 9001, KC85/1 y KC87) disponían de cuatro puertos para los módulos de expansión de la empresa, entre ellos: el interface de impresora (1.40.690025.2), la memoria RAM (1.40.690003.5) y el intérprete BASIC (1.40.690001.0). El módulo RAM Erweiterungsmodul (1.40.690003.6) ampliaba la memoria RAM del ordenador en 16K (total 32K).
El módulo de RAM de 16K (1.40.690003.6) tuvo al menos dos versiones de la placa base con diferentes IC: una inicial (5.40.535843.2 B/A) con ocho IC,s "U256C" de 2K de RAM y una posterior (5.40.535843.2 B/B) con ocho IC "KP565Py6 (también de 2K de RAM) y con menor número de componentes. En la carcasa superior tenía serigrafiado el nombre (RAM ERWETERUNGSMODUL) y el modelo (robotron 1-40-690003.5).
En la carcasa inferior tenía grabado el nombre de la empresa (VEB ROBOTRON) y el lugar de fabricación (MADE IN GDR). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.
En la placa base tenía serigrafiada las siglas de consorcio de empresas estatales (RFT) en el lateral derecho y la versión (inicial) de la placa (5.40.535843.2 B/A) cerca del borde posterior. La placa tenía ocho IC de RAM (U256C) de 2K cada uno (alineados cerca del borde posterior) y otros seis pequeños IC (uno está en un zócalo). Próximo al conector tenía un selector con dos micro interruptores (en este caso están los dos desplazados a la izquierda). El número de serie (62281) estaba grabado en la cubierta de plástico del conector (29 pines por cada lado).
En la colección hay cuatro módulos de expansión de RAM. Uno de ellos, con número de serie 62281 (el menor de los cuatro) tiene la versión inicial de la placa (5.40.535843.2 B/A). Los otros tres, con un número de serie mayor (642899, 711457 y 714580) tienen versión posterior de la placa (5.40.535843.2 B/B).
Los tres módulos de expansión de 16K RAM (1.40.690003.6) con placa 5.40.535843.2 B/B tienen serigrafiado las siglas del consorcio de empresas (RFT) en el lateral izquierdo y la versión de la placa (5.40.535843.2 B/B) cerca del borde posterior. Tenían ocho IC de RAM (KP565Py6) de 2K cada uno (también alineados cerca del borde posterior) y otros seis pequeños IC. Una de las tres placas tiene el selector con los dos micro interruptores alineados a la derecha mientras que las otras dos los tienen alineados a la izquierda (se desconoce el cometido de los micro interruptores).
La nueva placa base (5.40.535843.2 B/B) tenía menor número de componentes (condensadores).
Accesorios
Adquirido en Alemania. Nº de serie. 711463 (made in GDR)
Kit de montaje que proporcionaba a las TV de la época un conector de vídeo RGB específico para los ordenadores de la serie Z90001, KC 85/1 y KC 87.
Hubo dos versiones del Kit:
- Versión 1.40.535.869 OL/B, para instalación en TV en color de tipo "Colortron" o "Colormat",
- Versión 1.40.535.869 OL/C, para instalación en TV en color "VEB Fernsehgerätewerk Staßfurt (FGS) y "VEB Robotron-Elektronik Radeberg/Stammbetrieb" (RES).
La caja incluía un sobre con los componentes que era necesario cambiar o añadir en la TV. Una vez colocados se conectaba el ordenador (modelos Z9001.11, KC 85/1.11 o KC 87.11) a la TV: el conector de "5 pines" (color amarillo) se conectaba al ordenador (conector 2 del manual) y el de "6 pines" a la TV. Es de suponer que este "kit" también podría ser utilizado en los ordenadores que salieron al mercado posteriormente (KC 87.21 y KC 87.31).
En la caja se indica en modelo y numero de serie. La versión de este kit es la más moderna de las dos, la 1.40.535.869 OL/C, para empleo en las TV "FGS" y "RES". En el manual se indica que las TV deben estar equipadas con los circuitos A232 y A3501. En la primera página, el manual tiene un error con el numero del kit: 690 015,4 en lugar del 690 016,4. En el resto del manual se contempla la versión correcta. (ERGÄNZUNGSSATZ FÜR FARBE 690 016.4) "Die neuere Ausführung, mit dem Index C (1.40.535 869 OL/C), ist für den Einbau in alle Farbfernsehgeräte vom VEB Fernsehgerätewerk Staßfurt (FGS ) und VEB-Robotron-Elektronik Radeberg/Stammbetrieb (RES), die mit dem RGB-Matrixschaltkreis A232 bzw. A3501 bestückt sind, verwendbar".
Proyecto HC 900. Serie KC 85/2/3/4
Con el proyecto HC 900 se buscaba un ordenador de distribución general entre la población. Estaba diseñado para ser fácilmente ampliable mediante cartuchos y con otros periféricos conectados a su conector trasero de expansión. El HC 900 fue presentado en Leipzig en el año 1984, comenzándose a final de ese año la producción. Tampoco disponía del BASIC en la ROM (de 4K) que tenía que cargarse desde una cinta de casete (C.A.O.S) o desde un modulo de expansión, que pronto estuvo disponible. Su memoria RAM era de 32K se distribuía a medias entre el usuario y la memoria gráfica (imágenes). Su procesador (de fabricación propia) era el U880 utilizado por Robotron en sus ordenadores. A diferencia del proyecto Z9001, los ordenadores resultantes de esta línea de desarrollo disponían de verdaderos gráficos en color.
Se ha recreado el HC 900, utilizando una segunda unidad de un KC85/3 (Nº de serie: 033045) con carcasa gris (repetida) y sin teclado. Se pintó la carcasa de color negro y se colocó una pegatina con el nombre en la parte frontal y otra en la carcasa superior.
El KC 85/3 empleado en la recreación tenía la carcasa de color gris.
En 1985, al mismo tiempo que el Z9901 que pasó a denominarse KC 85/1, al HC 900 se le cambió el nombre a KC 85/2. Hubo que esperar al siguiente modelo, el K C85/3, para que el ordenador incluyera el BASIC en la ROM, finalizando la producción de esta línea con un ordenador con mayores capacidades, el KC 85/4 (podía utilizar los cartuchos y accesorios de los anteriores modelos aunque era incompatible con la mayoría de sus programas).
VEB Mikroelektronik KC 85/2 (1985)
Adquirido en Alemania. Nº de serie: 007375 (made in GDR)
Adquirido en Alemania. Nº de serie: 007375 (made in GDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del en curso). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (coincidiendo con el KC 87) y el KC 85/4 en 1988. La ROM del KC 85/2 con una versión temprana del sistema operativo (CAOS) era de pequeño tamaño y no incluía el BASIC (se cargaba desde una cinta de casete o desde un módulo externo).
El KC 85/2 incorporaba el procesador UB 880 D (clon del Z80), 32 K de RAM (en 16 IC,s), y 4K de ROM con el sistema operativo CAOS 2.2 (en dos IC,s). Del total de RAM disponible, aproximadamente 17K quedaban a disposición del usuario. El BASIC se cargaba desde una cinta de casete o mediante un módulo externo (en este caso había que teclear "BASIC" para activarlo). Disponía de un modo gráfico (320x256) con 24 colores (16 en primer plano y 8 de fondo) y sonido interno. No tenía modo texto, en su lugar dibujaba los distintos caracteres (solo en mayúsculas) empleando casi la mitad de la RAM en dibujar las imágenes. Su teclado era "qwertz".
Su diseño era modular. Los módulos se podían conectar en los dos puertos de la parte frontal o en los "BusDriver" y "Floppy Disk Basic" externos que se conectaban al puerto de expansión de la parte posterior. Además de los puertos de los módulos, en la parte frontal tenía un conector (DIN-5) para un reproductor de casete (TAPE), un conector jack del teclado (KEYBOARD), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER ON/OFF) y cinco diodos: uno de encendido, otro de lectura a derecha e izquierda y tres en el centro (MEMORY SELECTION ROM. RAM, IRM).
En la parte posterior tenía un puerto de expansión (EXPANSION_INTERFACE) y un conector de vídeo RGB (TV-RGB), el cable de salida de señal RF a la TV y el cable de alimentación. En el puerto de expansdión se conectaban los BusDriver (para cuatro módulos), los Floppy Disk Basic (disquetera y dos módulos) y el Floppy Disk Drive (controladora de disco) utilizando los puertos de entrada y salida (con paso a través, colocados unos encima de otros). La carcasa externa de estas ampliaciones eran la misma que la del ordenador.
En la carcasa inferior tenía dos fusibles (pasaron a ser internos en los siguientes modelos). Al retirar la carcasa superior era visible la placa base, cubierta en parte por la placa de los conectores. La fuente de alimentación estaba situada en el lateral derecho.
En el manual se indican las especificaciones (procesador, RAM y ROM).
El procesador (UB 880 D) está en la parte izquierda de la placa base (arriba). Los dos IC,s de ROM (K573PФ2) de 2K cada uno, están debajo del procesador. Los 16 IC,s de RAM (K565PY3) de 2K cada uno, están abajo a la derecha en dos líneas (ocultos en parte por un cable)
Manual
El manual "KC 85/2 D001 Grunggerät" hace una descripción del ordenador: su instalación, sus conectores (incluye diagramas), las instrucciones directas del teclado y del menú inicial, explicando cada una de las instrucciones: SWITCH, JUMP, MENU, SAVE, VERIFY, LOAD, COLOR, MODIFY. Es de suponer que este manual será de aplicación al KC 85/3 y, en parte, al KC 85/4.
Conector de vídeo (RGB y compuesto) y audio.
La salida de vídeo RGB mencionada anteriormente, dispone también de salida de audio y de vídeo compuesto lo que facilita la fabricación un conector con apenas dos cables (sonido y vídeo). Las conexiones son las siguientes.
VEB Mikroelektronik KC 85/3 (1987)
Adquirido en Alemania. Nº de serie: 14204 (made in GDR)
Adquirido en Alemania. Nº de serie: 14204 (made in GDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (coincidiendo con el KC 87) y el KC 85/4 en 1988. El KC 85/3 fue el primer ordenador de la serie con el BASIC incluido en la ROM, que se había ampliado de 4K a 16K.
El KC 85/3 incorporaba el procesador UB 880 D (clon del Z80), 32 K de RAM (en 16 IC,s), y 16K de ROM con el BASIC y sistema operativo CAOS 3.1 (en dos IC,s). Del total de RAM disponible, aproximadamente 17K quedaban a disposición del usuario. Disponía de un modo gráfico (320x256) con 24 colores (16 en primer plano y 8 de fondo) y sonido interno. No tenía modo texto, en su lugar dibujaba los distintos caracteres (en mayúsculas y minúsculas) empleando casi la mitad de la RAM en dibujar las imágenes. Su teclado era "qwertz". El puerto que ocupaba el módulo con el BASIC que utilizaba el modelo anterior (KC 85/2) quedó libre para otros módulos, en este caso una ampliación de memoria (la ampliación de memoria se activa tecleando "SWITCH 08 03" y seguidamente "BASIC").
Su diseño era modular. Los módulos se podían conectar en los dos puertos de la parte frontal o en los "BusDriver" y "Floppy Disk Basic" externos que se conectaban al puerto de expansión de la parte posterior. Además de los puertos de los módulos, en la parte frontal tenía un conector (DIN-5) para un reproductor de casete (TAPE), un conector jack del teclado (KEYBOARD), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER ON/OFF) y cinco diodos: uno de encendido, otro de lectura a derecha e izquierda y tres en el centro (MEMORY SELECTION ROM. RAM, IRM).
En la parte posterior tenía un puerto de expansión (EXPANSION_INTERFACE) y un conector de vídeo RGB (TV-RGB), el cable de salida de señal RF a la TV y el cable de alimentación. En el puerto de expansión se conectaban los BusDriver (para cuatro módulos), los Floppy Disk Basic (disquetera y dos módulos) y el Floppy Disk Drive (controladora de disco) utilizando los puertos de entrada y salida (con paso a través, colocados unos encima de otros). La carcasa externa de estas ampliaciones eran la misma que la del ordenador.
Al retirar la carcasa superior (con los cartuchos extraídos) era visible la placa base, cubierta en parte por la placa de los conectores. La fuente de alimentación estaba situada en el lateral derecho.
El procesador (UB 880 D) está en la parte izquierda de la placa base (arriba). Los dos IC,s de ROM (U2364D 45) de 8K cada uno (etiquetados como 600 y 604), están debajo del procesador. Los 16 IC,s de RAM (U256D) de 2K cada uno, están abajo a la derecha en dos líneas.
Los IC,s U256D de RAM están colocados en dos líneas de ocho unidades.
VEB Mikroelektronik KC 85/3 (1987) (carcasa gris)
Adquirido en Alemania. Nº de serie: 013007 (made in GDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (coincidiendo con el KC 87) y el KC 85/4 en 1988. El KC 85/3 fue el primer ordenador de la serie con el BASIC incluido en la ROM, que se había ampliado de 4K a 16K. Este ordenador con carcasa de color gris (y frontal negro) es una versión menos conocida del KC 85/3. El teclado también cambió a color gris (en el modelo siguiente, el KC 85/4, la carcasa, la parte frontal y el teclado ya fueron en su totalidad de color gris).
Con independencia del color de la carcasa y teclado (negro o gris) la prestaciones del KC 85/3 eran las mismas: incorporaba el procesador UB 880 D (clon del Z80), 32 K de RAM (en 16 IC,s), y 16K de ROM con el BASIC y sistema operativo CAOS 3.1 (en dos IC,s). Del total de RAM disponible, aproximadamente 17K quedaban a disposición del usuario. Disponía de un modo gráfico (320x256) con 24 colores (16 en primer plano y 8 de fondo) y sonido interno. No tenía modo texto, en su lugar dibujaba los distintos caracteres (en mayúsculas y minúsculas) empleando casi la mitad de la RAM en dibujar las imágenes. Su teclado era "qwertz". El puerto que ocupaba el módulo con el BASIC que utilizaba el modelo anterior (KC 85/2) quedó libre para otros módulos (en este caso, un módulo con un conector de joystick y uno de expansión de RAM).
Su diseño era modular. Los módulos se podían conectar en los dos puertos de la parte frontal o en los "BusDriver" y "Floppy Disk Basic" externos que se conectaban al puerto de expansión de la parte posterior. Además de los puertos de los módulos, en la parte frontal tenía un conector (DIN-5) para un reproductor de casete (TAPE), un conector jack del teclado (KEYBOARD), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER ON/OFF) y cinco diodos: uno de encendido, otro de lectura a derecha e izquierda y tres en el centro (MEMORY SELECTION ROM. RAM, IRM).
En el puerto de expansión se conectaban los BusDriver 002 (para cuatro módulos), los Floppy Disk Basic (disquetera y dos módulos) y el Floppy Disk Drive (controladora de disco) utilizando los puertos de entrada y salida (con paso a través, colocados unos encima de otros). La carcasa externa de estas ampliaciones eran la misma que la del ordenador.
Al retirar la carcasa superior (con los cartuchos extraídos) era visible la placa base, cubierta en parte por la placa de los conectores. La fuente de alimentación estaba situada en el lateral derecho.
El procesador (UB 880 D) está en la parte izquierda de la placa base (arriba). Los dos IC,s de ROM (U2364D 45) de 8K cada uno (etiquetados como 600 y 604), están debajo del procesador. Los 16 IC,s de RAM (U256D) de 2K cada uno, están abajo a la derecha en dos líneas.
Los IC,s U256D de RAM están colocados en dos líneas de 8 unidades.
VEB Mikroelektronik KC 85/3 (1987) (ensamblaje casero)
Adquirido en Alemania. Nº de serie:S/N
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (coincidiendo con el KC 87) y el KC 85/4 en 1988. El KC 85/3 fue el primer ordenador de la serie con el BASIC incluido en la ROM, que se había ampliado de 4K a 16K. Este KC85/3 fue fabricado por un particular. La referencia de fabricación la proporciona el anterior propietario y, según explica, el ordenador fue fabricado por su padre quién "adquirió los distintos componentes y fabricó las distintas placas del ordenador". La carcasa es de madera con la parte frontal metálica y la posterior abierta y su teclado "prácticamente indestructible y de mayor calidad que el original"
El teclado es "QWERTZ" de diseño propio y con teclas fáciles de desmontar. Tiene una plantilla en la que se indica la funcionalidad de algunas teclas (la selección de los tipos y tamaño de letras y otras funciones se hacían directamente desde el teclado). En un lateral tiene un conector DIN-5.
incorporaba el procesador UB 880 D (clon del Z80), 32 K de RAM (en 16 IC,s), y 16K de ROM con el BASIC y sistema operativo CAOS 3.1 (en dos IC,s). Del total de RAM disponible, aproximadamente 17K quedaban a disposición del usuario. Disponía de un modo gráfico (320x256) con 24 colores (16 en primer plano y 8 de fondo) y sonido interno. No tenía modo texto, en su lugar dibujaba los distintos caracteres (en mayúsculas y minúsculas) empleando casi la mitad de la RAM en dibujar las imágenes.
La parte frontal es similar a la original. En los dos puertos tiene conectados dos módulos sin carcasa (y sin nombre). Debajo de los módulos tiene. el conector (DIN-5) del reproductor de casete (tape), un conector jack del teclado (keyboard), un pulsador de reinicio (reset) y un interruptor de encendido/apagado (power) y los cinco diodos: uno de encendido, otro de lectura a derecha e izquierda y tres en el centro (ram, rom, irm). El nombre del modelo (KC 85/3) está encima de "POWER"
Sin asegurar, uno de los módulos sería el 003 (M003 V24), con dos interfaces (DIN-5) V24 serie “full duplex” que se empleaba para la conexión de periféricos como módem, ratón, digitalizador, impresoras, plóter, etc. El otro sería una ampliación de memoria de 16K (con un IC K565PY3 y siete IC,s S256C de 2K cada uno) pero cuando se inserta el módulo, el ordenador deja de funcionar (los 16 IC,s de RAM de la placa base también son S256C)
En la parte posterior tenía el puerto de expansión y, con signos de uso, el conector de vídeo RGB (TV-RGB), el cable de salida de señal RF a la TV y el cable de alimentación.
Se extraen cuatro tornillos de la parte inferior y se extrae la parte interna tirando hacia atrás (la carcasa es un solo bloque) quedando a la vista la placa de los conectores todavía con con los módulos (sin carcasa) insertados. Se extraen los tornillos que sujetan la placa con los conectores y se retira la placa de los conectores, quedando a la vista la placa base.
La distribución de los componentes en la placa base es la misma que en el KC 85/3 original aunque los IC,s principales (algunos con el nombre casi borrado) están colocados sobre zócalos para facilitar su extracción. El procesador (UB 880 D) está en la parte izquierda de la placa base (arriba). Los dos IC,s de ROM (U2364D 45) de 8K cada uno (etiquetados como 600 y 604), están debajo del procesador. Los 16 IC,s de RAM (S256C) de 2K cada uno (sin dato alguno sobre estos IC,s), están abajo a la derecha en dos líneas.
Los desconocidos IC,s S256C de RAM están colocados en dos líneas de ocho unidades.
En la prueba de funcionamiento empleando el cable RF se obtuvo una imagen distorsionada. El ordenador responde correctamente: se inicia en la página inicial, reacciona al pulsador de reinicio (reset) y en el teclado funciona todas las teclas. Los diodos "ram", "rom" y el "irm" indican el buen funcionamiento del ordenador. El diodo "tape" se enciende unos segundos y luego se apaga.
El teclado es "QWERTZ" de diseño propio y con teclas fáciles de desmontar. Tiene una plantilla en la que se indica la funcionalidad de algunas teclas (la selección de los tipos y tamaño de letras y otras funciones se hacían directamente desde el teclado). En un lateral tiene un conector DIN-5.
incorporaba el procesador UB 880 D (clon del Z80), 32 K de RAM (en 16 IC,s), y 16K de ROM con el BASIC y sistema operativo CAOS 3.1 (en dos IC,s). Del total de RAM disponible, aproximadamente 17K quedaban a disposición del usuario. Disponía de un modo gráfico (320x256) con 24 colores (16 en primer plano y 8 de fondo) y sonido interno. No tenía modo texto, en su lugar dibujaba los distintos caracteres (en mayúsculas y minúsculas) empleando casi la mitad de la RAM en dibujar las imágenes.
La parte frontal es similar a la original. En los dos puertos tiene conectados dos módulos sin carcasa (y sin nombre). Debajo de los módulos tiene. el conector (DIN-5) del reproductor de casete (tape), un conector jack del teclado (keyboard), un pulsador de reinicio (reset) y un interruptor de encendido/apagado (power) y los cinco diodos: uno de encendido, otro de lectura a derecha e izquierda y tres en el centro (ram, rom, irm). El nombre del modelo (KC 85/3) está encima de "POWER"
Sin asegurar, uno de los módulos sería el 003 (M003 V24), con dos interfaces (DIN-5) V24 serie “full duplex” que se empleaba para la conexión de periféricos como módem, ratón, digitalizador, impresoras, plóter, etc. El otro sería una ampliación de memoria de 16K (con un IC K565PY3 y siete IC,s S256C de 2K cada uno) pero cuando se inserta el módulo, el ordenador deja de funcionar (los 16 IC,s de RAM de la placa base también son S256C)
En la parte posterior tenía el puerto de expansión y, con signos de uso, el conector de vídeo RGB (TV-RGB), el cable de salida de señal RF a la TV y el cable de alimentación.
Se extraen cuatro tornillos de la parte inferior y se extrae la parte interna tirando hacia atrás (la carcasa es un solo bloque) quedando a la vista la placa de los conectores todavía con con los módulos (sin carcasa) insertados. Se extraen los tornillos que sujetan la placa con los conectores y se retira la placa de los conectores, quedando a la vista la placa base.
La distribución de los componentes en la placa base es la misma que en el KC 85/3 original aunque los IC,s principales (algunos con el nombre casi borrado) están colocados sobre zócalos para facilitar su extracción. El procesador (UB 880 D) está en la parte izquierda de la placa base (arriba). Los dos IC,s de ROM (U2364D 45) de 8K cada uno (etiquetados como 600 y 604), están debajo del procesador. Los 16 IC,s de RAM (S256C) de 2K cada uno (sin dato alguno sobre estos IC,s), están abajo a la derecha en dos líneas.
Los desconocidos IC,s S256C de RAM están colocados en dos líneas de ocho unidades.
En la prueba de funcionamiento empleando el cable RF se obtuvo una imagen distorsionada. El ordenador responde correctamente: se inicia en la página inicial, reacciona al pulsador de reinicio (reset) y en el teclado funciona todas las teclas. Los diodos "ram", "rom" y el "irm" indican el buen funcionamiento del ordenador. El diodo "tape" se enciende unos segundos y luego se apaga.
También se han recibido con el ordenador una serie de IC,s sobrantes en el montaje:
Manual
Este libro contiene una serie de consejos y trucos para los ordenadores Robotron (Tips un Tricks für Kleine Computer) especialmente para el KC 85/2 y el KC 85/3 y, en menor medida, para el KC85/1 (del proyecto Z9001). Incluye detalles no solo de programación sino que también incluye fotografías, dibujos, diagramas con los que sacar mayor rendimiento al ordenador ya sea fabricando interfaces para los periféricos, modificaciones o ampliaciones.
Adquirido en Alemania. Nº de serie: 33736 (made in GDR)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del año 1985). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (con el BASIC en la ROM) y el KC 85/4 en 1988. El KC 85/4 fue ordenador con más prestaciones de la serie (64K de RAM, 64K de VRAM y 40K de ROM). Podía utilizar los módulos de los ordenadores anteriores de la serie, aunque era incompatible con la mayoría de sus programas. La carcasa, la parte frontal y el teclado eran de color gris. Se vendieron unas 50.000 unidades de este modelo.
El KC 85/4 incorporaba el procesador U880D (clon de Z80), 64K de RAM (en 8 IC,s), 64K de VRAM (en 8 IC,s) y 20K de ROM (en 3 IC,s) con el BASIC y el avanzado sistema operativo CAOS 4.2. El KC 85/4 era compatible CP/M a través de disquetera externa. Disponía de un modo texto, un modo gráfico con 16 colores (más 8 de fondo) y sonido estéreo. Su teclado "QWERTZ" utilizaba un conector DIN-5 para conectarse al ordenador (el lugar del conector jack de los modelos anteriores)
Su diseño era modular. Los módulos se podían conectar en los dos puertos de la parte frontal o en los "BusDriver" y "Floppy Disk Basic" externos que se conectaban al puerto de expansión de la parte posterior. Además de los puertos de los módulos, en la parte frontal tenía un conector (DIN-5) para un reproductor de casete (TAPE), un conector (DIN-5) del teclado (KEYBOARD), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER) y dos diodos, uno de encendido y otro de lectura (SYSTEM)
A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. Los dos proyectos tenían el mismo procesador U880D (clon del Z80) pero con diferente concepto de empleo. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente, diseño modular con muchas posibilidades de expansión (con paso a través) y verdaderos gráficos en color RGB. Al año siguiente (1985) salió al mercado el el KC 85/2 (KC de "Klein Computer" y 85 del año 1985). La denominación "KC 85/1" se había asignado previamente al ordenador de la serie Z 9001 que había salido a la venta ese mismo año. Le siguieron el KC 85/3 en 1987 (con el BASIC en la ROM) y el KC 85/4 en 1988. El KC 85/4 fue ordenador con más prestaciones de la serie (64K de RAM, 64K de VRAM y 40K de ROM). Podía utilizar los módulos de los ordenadores anteriores de la serie, aunque era incompatible con la mayoría de sus programas. La carcasa, la parte frontal y el teclado eran de color gris. Se vendieron unas 50.000 unidades de este modelo.
El KC 85/4 incorporaba el procesador U880D (clon de Z80), 64K de RAM (en 8 IC,s), 64K de VRAM (en 8 IC,s) y 20K de ROM (en 3 IC,s) con el BASIC y el avanzado sistema operativo CAOS 4.2. El KC 85/4 era compatible CP/M a través de disquetera externa. Disponía de un modo texto, un modo gráfico con 16 colores (más 8 de fondo) y sonido estéreo. Su teclado "QWERTZ" utilizaba un conector DIN-5 para conectarse al ordenador (el lugar del conector jack de los modelos anteriores)
Su diseño era modular. Los módulos se podían conectar en los dos puertos de la parte frontal o en los "BusDriver" y "Floppy Disk Basic" externos que se conectaban al puerto de expansión de la parte posterior. Además de los puertos de los módulos, en la parte frontal tenía un conector (DIN-5) para un reproductor de casete (TAPE), un conector (DIN-5) del teclado (KEYBOARD), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER) y dos diodos, uno de encendido y otro de lectura (SYSTEM)
En la parte posterior tenía un puerto de expansión (EXPANSION_INTERFACE) y un conector de vídeo RGB (TV-RGB), el cable de salida de señal RF a la TV y el cable de alimentación. En el puerto de expansión se conectaban los BusDriver 002 (para cuatro módulos), los Floppy Disk Basic (disquetera y dos módulos) y el Floppy Disk Drive (controladora de disco) utilizando los puertos de entrada y salida (con paso a través, colocados unos encima de otros). La carcasa externa de estas ampliaciones eran la misma que la del ordenador.
Al retirar la carcasa superior (con los cartuchos extraídos) era visible la placa base, cubierta en parte por la placa de los conectores. La fuente de alimentación estaba situada en el lateral derecho.
Los tres IC,s de ROM y 8 de RAM, están en la parte derecha de la placa.
Módulos
Los módulos se vendían en una caja con su manual.
Módulo VEB Mikroelektronik M003 V24 für KC85 (Robotron) (DDR) (1988)
Adquirido en Alemania. Nº de serie: 118763 (made in GDR)
Módulo de expansión con dos interfaces de comunicaciones serie V24 (Full Duplex), fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2, KC85/3 y KC/85/4. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Se ha recibido en su caja con el manual.
Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos) controlado por el Floppy Disk Drive (con el interface de la disquetera). De no existir incompatibilidades entre ellos, cada ordenador podía controlar un máximo de 10 módulos, utilizando los dos conectores del ordenador y los conectores de los interfaces (BusDriver y Floppy Disk Basic). Los interfaces serie V24 (Full Duplex) permitían conectar distintos periféricos al ordenador, entre ellos un módem, un digitalizador, una impresora o un plóter.
En la carcasa superior tenía el nombre de la empresa (VEB Mikroelektronik), las siglas del consorcio de empresas estatales (RFT), el lugar de fabricación (GDR) y el número de serie (118763). También tenía una etiqueta con un número de inventario (Inv. Nr. 756).
Los conectores serie V24 (K1 y K2 V24) estaban situados en la parte frontal. En la parte frontal también tenía un diodo de encendido y una serigrafía con el número del módulo (MODUL 003).
En la placa base tenía un IC de control del puerto serie (UB8563D MME) y un contador programable de cuatro canales (UB857D MME, compatible Zilog Z80 CTC) y otros 17 IC de menor tamaño.
En la caja se incluía un manual. En la primera página tenía un sello con datos de la empresa propietaria.
En la última página del manual tenía una referencia al año 1988 como año de fabricación (Ri 15/88 - V 3/15 -1105)
Adquirido en Alemania. Nº de serie: 023761 (made in GDR)
Módulo de expansión con el lenguaje de programación BASIC (BASIC-Interpreter), fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2 (los otros ordenadores de la serie, el KC85/3 y KC/85/4 ya incluían el BASIC en su ROM interna). A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Inicialmente, en el KC85/2 solo se podía cargar el lenguaje de programación BASIC utilizando un reproductor de casete (se proporcionaba en una cinta de casete). El módulo M006 disponía de una ROM de 16K que incluía el BASIC (ampliado en relación con la versión en casete) y, además, una versión avanzada del sistema operativo. Se ha recibido en su caja con el manual.
Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos) controlado por el Floppy Disk Drive (con el interface de la disquetera). De no existir incompatibilidades entre ellos, cada ordenador podía controlar un máximo de 10 módulos, utilizando los dos conectores del ordenador y los conectores de los interfaces (BusDriver y Floppy Disk Basic). El BASIC se cargaba desde una cinta de casete o utilizando el módulo M006. Con el módulo, la ejecución del lenguaje de programación BASIC era instantánea, aunque era necesario teclear "BASIC" para activarlo.
En la carcasa superior tenía el nombre de la empresa (VEB Mikroelektronik), las siglas del consorcio de empresas estatales (RFT), el lugar de fabricación (GDR) y el número de serie (023761). También tenía rotulado un código en el que se hacía referencia a 1988 como año del registro (A/BM/88/21).
En la parte frontal tenía un diodo de encendido y una serigrafía con el número y clase del módulo (MODUL 006 BASIC).
Para acceder al interior se extraían cuatro tornillos (con tuerca) y se separaban las carcasas. En el reverso de la placa tenía serigrafiado las siglas del consorcio de empresas (RFT).
En el manual se especificaba su contenido (memoria ROM de 16K con el BASIC ampliado y una versión avanzada del sistema operativo.
En la placa base tenía dos IC de ROM (U2364D 45) de 8K cada uno y otros 17 IC de menor tamaño. En la placa también tenía serigrafiado la cantidad y clase de ROM (16K BYTES EPROM).
Módulo VEB Mikroelektronik M008 Joystick (KC 85) (Robotron) (DDR) (1990)
Adquirido en Alemania. Nº de serie: 166425 (made in GDR)
Adquirido en Alemania. Nº de serie: 166425 (made in GDR)
Módulo de expansión con un interface de joystick (DB9), fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2, KC85/3 y KC85/4. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos). Cada ordenador podía controlar un máximo de 10 módulos. El módulo M008 permitía conectar al ordenador un joystick digital con conector de 9 pines (DB9).
En la carcasa superior tenía el nombre de la empresa (VEB Mikroelektronik), las siglas del consorcio de empresas estatales (RFT), el lugar de fabricación (GDR) y el número de serie (166425).
El conector DB9 para el joystick estaba situado en la parte frontal. En la parte frontal también tenía serigrafiado el número y clase del módulo (MODUL 008 JOYSTICK)
En el manual se indicaban los pines del conector activos: 1 (UP), 2 (DOWN), 3 (LEFT), 4 (RIGHT), 6 (FIRE2), 7 (+5V), 8 (GND) y 9 (FIRE). Añadía un segundo pulsador de disparo (pin 9) a lo establecido en el protocolo Atari (en joystick digitales).
Para acceder al interior se extraían cuatro tornillos (con tuerca) y se separaban las carcasas.
En la placa base tenía un controlador (IC UB885D MME) del que no se disponen en datos y otros dos IC de menor tamaño.
En el manual se indicaba el año de fabricación (1990)
Módulo VEB Mikroelektronik M011 64K RAM para KC 85 (Robotron) (DDR)
Adquirido en Alemania. Nº de serie: 122895 (made in GDR)
Módulo de expansión de memoria de 64K de RAM (64 K Byte RAM) fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2 y KC85/3. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos). Cada ordenador podía controlar un máximo de 10 módulos. El módulo M011 ampliaba la memoria RAM de los ordenadores KC85/2 y KC85/3 en 64K de RAM. En el KC85/2 se utilizaba conjuntamente con el módulo M006 "BASIC" (el KC85/2 no tenía el interprete BASIC en la ROM).
En la parte frontal tenía un diodo de funcionamiento y serigrafiado el número y clase del módulo (MODUL 011 64 K BYTE RAM).
En el manual se indicaba la configuración del sistema en un KC85/2 (32K de RAM y 4K de ROM).
También de indicaban posibles configuraciones con el KC85/3 (32K de RAM y 16K de ROM, con el BASIC).
Para acceder al interior se extraían cuatro tornillos (con tuerca) y se separaban las carcasas. En el reverso de la placa tenía serigrafiada la cantidad de memoria (64K RAM).
En la placa base tenía alineados verticalmente ocho IC de RAM (U2164D MME) de 8K cada uno (total 64K).
Módulo VEB Mikroelektronik M022 Expander RAM (16K) (KC 85) (Robotron) (DDR)
Adquirido en Alemania. Nº de serie: 006050 (made in GDR)
Módulo de expansión de memoria de 16K de RAM fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2 y KC85/3. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Se recibió en su caja con una tarjeta de garantía de 1989.
Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos) controlado por el Floppy Disk Drive (con el interface de la disquetera). De no existir incompatibilidades entre ellos, cada ordenador podía controlar un máximo de 10 módulos, utilizando los dos conectores del ordenador y los conectores de los interfaces (BusDriver y Floppy Disk Basic). El módulo M011 ampliaba la memoria RAM de los ordenadores KC85/2 y KC85/3 en 16K de RAM. En el KC85/2 se utilizaba conjuntamente con el módulo M006 "BASIC" (el KC85/2 no tenía el interprete BASIC en la ROM). Se activaba tecleando "SWITCH 08 03" y seguidamente "BASIC".
En la carcasa superior tenía el nombre de la empresa (VEB Mikroelektronik), las siglas del consorcio de empresas estatales (RFT), el lugar de fabricación (GDR) y el número de serie (006050).
En la parte frontal tenía un diodo de funcionamiento y serigrafiado el número y clase del módulo (MODUL 022 EXPANDER RAM).
Para acceder al interior se extraían cuatro tornillos (con tuerca) y se separaban las carcasas. En el reverso de la placa tenía serigrafiada (en la esquina inferior derecha) la cantidad de memoria (16K RAM).
En la placa base tenía alineados verticalmente ocho IC de RAM (KP565Py6) de 2K cada uno (total 64K).
La RAM (KP565PY6) se identifica en un Boletín Técnico de 1984.
Módulo VEB Mikroelektronik M027 Development (KC 85) (Robotron) (DDR)
Adquirido en Alemania. Nº de serie: 155417
Módulo de desarrollo (ensamblador/desensamblador) y otros programas (de monitorización y para impresora) fabricado en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores KC85/2 y KC85/3. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular. Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Por su diseño modular, los ordenadores de la serie tenían muchas posibilidades de expansión utilizando distintos interfaces, entre ellos el BusDriver D002 (con capacidad de conectar cuatro módulos al mismo tiempo) y el Floppy Disk Basic (con una disquetera y dos módulos). Cada ordenador podía controlar un máximo de 10 módulos. El módulo M027 tenía una ROM de 8K con cuatro aplicaciones (programables por el usuario), cada uno de ellos en un IC de 2K independiente: un ensamblador de dos pases con editor EDAS (en lenguaje UDOS), un desensamblador (DISSAS), un monitor ("Test") de pruebas (TEMO) y dos rutinas de impresión. Era equivalente al módulo M025 "User PROM" (ampliación programable de 8K de ROM) al que se habían añadido el ensamblador y las otras aplicaciones.
En la carcasa superior tenía el nombre de la empresa (VEB Mikroelektronik), las siglas del consorcio de empresas estatales (RFT), el lugar de fabricación (GDR) y el número de serie (155417).
En la parte frontal tenía un diodo de funcionamiento y serigrafiado el número y clase del módulo (MODUL 027 DEVELOPMENT).
En el manual se especificaban las aplicaciones y las instrucciones (Kommandos) para ejecutarlas: ensamblador (EDAS y REEDAS), desensamblador (DISSAS y CDISSAS), "Test" de pruebas (TEMO y RETEMO) y de las rutinas de impresora (V24K6311 y V24K6313) para interfaces V24 del módulo 003 .
Accesorios
VEB Mikroelektronik BusDriver D002, para KC 85 (Robotron) (DDR)
Adquirido en Alemania. Nº de serie: 001510 (made in GDR)
Interface con cuatro puertos de expansión fabricada en Alemania del Este por la empresa VEB Mikroelektronik para sus ordenadores de la serie KC85/2, KC85/3 y KC/85/4. A principios de 1984, Robotron tenía en desarrollo dos proyectos: el proyecto Z 9001 y el HC 900. En el segundo semestre de 1984, Robotron introdujo en el mercado la línea Z 9001 y a finales de año VEB Mikroelektronik la serie HC 900. El resultado del proyecto) Z 9001 fue un ordenador compacto con el teclado integrado en la carcasa del ordenador y relativamente asequible, mientras que el resultado del proyecto HC 900 fue un ordenador con unidad de sobremesa, teclado independiente y diseño modular con muchas posibilidades de expansión (con paso a través). Al año siguiente (1985) salió al mercado el KC 85/2 (KC de "Klein Computer" y 85 del año en curso). Le siguieron el KC85/3 (1987) y el KC85/4 (1988). Cada Interface BusDriver D002 permitía conectar en el ordenador cuatro módulos adicionales. Se podían conectar dos unidades D002 a un ordenador (de no existir incompatibilidades entre módulos, cada ordenador podía controlar hasta 10 de ellos: dos conectados en el propio ordenador y ocho en dos BusDriver). Se comercializó en dos colores: negro para los KC 85/2 y KC 85/3 y gris para el KC 85/4 (el KC85/3 también tuvo una versión con los dos colores mezclados (frontal en negro con carcasa gris). Las unidades iniciales tenían serigrafiada la palabra “color” a la derecha de “KC 85” (se suprimió en las posteriores).
Los puertos para los cuatro módulos (C, 8, 4 y 0) estaba situados en la parte frontal. En la parte frontal también tenía un interruptor de encendido/apagado (POWER ON/OFF), un diodo de encendido y una serigrafía con el nombre (KC85 BUSDRIVER).
En la parte posterior tenía la salida del cable de alimentación (220V AC), dos conectores de expansión para otros interfaces, uno de entrada (EXPANSION-INTERFACE IN) y otro de salida (EXPANSION-INTERFACE OUT). En la parte posterior también tenía el número de serie (001510) y serigrafías con el nombre de la empresa (VE Mikroelektronik), las siglas del consorcio de empresas estatales (RFT) y el lugar de fabricación (MADE IN DDR).
En las carcasas superior e inferior tenía rejillas de ventilación.
En cada uno de los laterales (izquierdo y derecho) tenía cuatro tornillos, dos para sujetar la carcasa inferior y otros dos para la superior (total ocho tornillos).
Para acceder al interior se extraían los ocho tornillos y se retiraban las carcasas quedando a la vista las placas con los conectores (el reverso en vista superior y el anverso con los componentes en vista inferior.
Los dos conectores de la izquierda estaban diseñados con paso a través (permitía conectar otros interfaces de expansión: BusDriver (para cuatro módulos), Floppy Disk Basic (disquetera y dos módulos) y Floppy Disk Drive (controladora de la disquetera).
La conexión entre el ordenador y los distintos interfaces se hacía con un conector en forma de "U".
Accesorios comunes para las dos series
Kassettenrecorder Geracord GC 6020 Portable (VEB Elektronik Gera) (DDR) (1980)
Adquirido en Alemania. Nº de serie: 683100 (made in GDR)
Reproductor de casete fabricado en Alemania del Este (DDR) por la empresa VEB Elektronik Gera (departamento de consumo de VEB Mikroelektronik). El Geracord GC 6020 Kassettenrecorder (1980) era una unidad portable de altas prestaciones (con un peso de 3.5 Kg no podía considerarse portátil) vendida por la empresa con los ordenadores Robotron de la serie HC 900. Desde el inicio, la empresa Robotron tenía dos proyectos diferentes: para sus pequeños ordenadores de 8 bit (Kleincomputer): el proyecto Z 9001 (línea de producción KC 85/1) y proyecto HC 900 (línea KC 85/2). Los resultados de los dos desarrollos (el primer ordenador de cada serie) se presentaron en el año 1984 en la Feria de Primavera de Leipzig, Uno fue el Z 9001 (con teclado incorporado) y el otro el HC 900 (era una unidad de sobremesa con teclado independiente). En el segundo semestre de 1984, Robotron introdujo en el mercado la línea (relativamente asequible) Z 9001 (series Z9001, KC 85/1, KC87 y BIC) y poco después VEB Mikroelektronick inició la producción de la línea de sobremesa HC 900 (HC 900 y serie KC85/2, KC85/3 y KC85/4). El Geracord GC 6020 disponía de panel de control (de tres reguladores), contador de tres dígitos con memoria, altavoz dinámico y conectores para micrófono/radio y auriculares. Se ofrecía (como reproductor de calidad) para utilizar con los ordenadores de VEB Mikroelektronik (serie KC85/2, KC85/3 y KC85/4).
En la carcasa superior tenía un contador (COUNTER) con un pulsador de puesta a cero y un pulsador de memoria (MEMORY), el compartimento para las cintas de casete (con tapa abatible), tres diodos indicativos de funcionamiento, grabación y nivel automático (NETZ, PEGEL y USK), un panel de control con tres reguladores (I, K y A) de seis niveles (1-6) cada uno y un teclado con seis teclas (RECORD, REWIND, F.FWD, PLAY, PAUSE y EJECT).
En el lateral derecho tenía un conector de alimentación de dos pines (220V) y un conector para una fuente de alimentación externa (12V DC). En el lateral izquierdo tenía dos conectores de 5 pines: uno para auriculares (DIN-5 90º) y otro DIN-5 DIN-5 de entrada (del ordenador o de un micrófono) y salida de sonido (para el ordenador) .
El mecanismo interno, la placa base y el altavoz estaban sujetos a la parte interna de la carcasa superior (el altavoz tiene una etiqueta en la que hace referencia al consorcio de empresas estatales (RFT) y al lugar de fabricación (Leipzig DDR).
El número de serie (683100) estaba dentro del compartimento de las pilas. En la Republica Democrática Alemana (DDR/GDR) la empresas eran estatales (Consorcio RFT).
Kassettenrecorder LCR-402 (VEB Elektronik Gera)
Adquirido en Alemania. Nº de serie: 907074.
Reproductor de casete fabricado en Alemania del Este (DDR) por la empresa VEB Elektronik Gera (departamento de consumo de VEB Mikroelektronik). El Kassettenrecorder LCR-402 era una unidad portátil de prestaciones medias vendida por la empresa para los ordenadores Robotron. Desde el inicio, la empresa Robotron tenía dos proyectos diferentes: para sus pequeños ordenadores de 8 bit (Kleincomputer): el proyecto Z 9001 (línea de producción KC 85/1) y proyecto HC 900 (línea KC 85/2). Los resultados de los dos desarrollos (el primer ordenador de cada serie) se presentaron en el año 1984 en la Feria de Primavera de Leipzig, Uno fue el Z 9001 (con teclado incorporado) y el otro el HC 900 (era una unidad de sobremesa con teclado independiente). En el segundo semestre de 1984, Robotron introdujo en el mercado la línea (relativamente asequible) Z 9001 (series Z9001, KC 85/1, KC87 y BIC) y poco después VEB Mikroelektronick inició la producción de la línea de sobremesa HC 900 (HC 900 y serie KC85/2, KC85/3 y KC85/4). El LCR-402 disponía de control de volumen, contador de tres dígitos y conector para micrófono/radio. Se ofrecía (como reproductor de calidad media) para utilizar con los ordenadores de la serie KC85/1, KC87 y BIC y con la serie económica Z1013 (vendida en forma de "kit", a partir de 1985).
En la carcasa superior tenía control de volumen (VOLUME), un contador con un pulsador de puesta a cero (000), el compartimento para las cintas de casete (con tapa abatible), un diodo indicativo de encendido (POWER) y un teclado con siete teclas: seis de funcionamiento (STOP/EJECT, RECORD, REWIND, PLAY, F.FWD y PAUSE) y, a la derecha, una tecla de control de dos posiciones, una de reproducción (posición superior) y otra de grabación (posición inferior). En la carcasa superior también tenía las serigrafías "LCR-C DATA" y "RFT" (consorcio de empresas de la DDR).
En la carcasa inferior tenía grabado (en relieve) el nombre (KASSETTENRECORDER LCR-402 y el nombre de la empresa (VEB Elektronik Gera). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior. El altavoz estaba sujeto a la carcasa inferior.
El mecanismo interno, la placa base y un segundo altavoz (plano) estaban sujetos a la carcasa superior (el conector de la placa base era el mismo para los dos altavoces).
El número de serie (907074) estaba en una pegatina dentro del compartimento de las pilas. El compartimento tiene un recorte (llevado a cabo con la punta de un soldador) en donde encaja el imán del altavoz (el altavoz, demasiado grande, tropezaba en el compartimento de las pilas).
Manuales
- Handbuch LC 80 1
- Robotron Z 1013 Mikrorechnerbausatz Bedienungsanleitung
- Robotron Z 1013.64 Mikrorechnerbausatz Bedienungsanleitung
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil I (1)
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil I (2)
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil IIA (1)
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil IIA (2)
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil IIB (1)
- Robotron Z 1013 Mikrorechnerbausatz Handbuch teil IIB (2)
- BASIC mit dem Z1013
- Kleincomputer KC 85/2. D001 Grundgerat
- Robotron Heim-Computer Robotron Z 9001 Bedienungsanleitung
- Robotron Heim-Computer Z 9001 Programmierhandbuch Teil 1
- Robotron Kleincomputer KC85/1, KC85/7 Programmierhandbuch
- Robotron KC 85/1 (Z 9001) Betriebssystem
- Z 9001, KC 85/1, KC 85/7 Anhang zum Programmierhandbuch
- Tips und Tricks für Kleine Computer (KC85/2, KC85/3 und KC87)
No hay comentarios:
Publicar un comentario
