Fidelity Sensory Chess Challenger Super "9" (SU9) (1983)

Nuevo en la colección: Fidelity Sensory Chess Challenger Super "9" (SU9) (1983)Ordenador con tablero sensorial, programa de voz y un avanzado programa de ajedrez de la empresa norteamericana Fidelity Electronics. Salió al mercado en 1983 formado parte de la serie "Challenger" junto con otros ocho ordenadores de ajedrez (Voice Chess Challenger, Sensory Chess Challenger "9", Elite A/S Challenger (campeón mundial en 1983), Sensory Chess Challenger "8", Prestige Challenger (modular) ganador del "US Open 1982" (St Paul, Minnesota), el Sensory Chess Challenger "6", el Mini Sensory Chess Challenger y el Champion Sensory Chess Challenger. También formaban parte de la serie nueve ordenadores con juegos de mesa (Voice Bridge Challenger III, Gin & Cribbage Challenger, Skat Challenger, Reversi Sensori Challenger, Voice Bridge Challenger (II), Bridge Bidder, Checker Challenger, Backgammon Challenger y Taro) y una impresora (Challenger Printer). Básicamente, este ordenador fue el resultado de integrar en una sola unidad el programa de ajedrez del campeón mundial de la empresa, el Fidelity Elite A/S (EAS) en un hardware actualizado del Champion Sensory Chess Challenger (CSC).
.

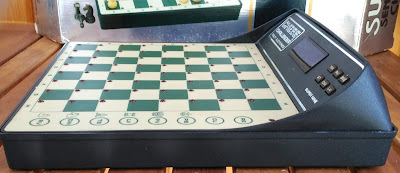

El Super "9" incorporaba un procesador MOS Technology 8502, 3K de RAM y 30K de ROM (con el programa de ajedrez con ocho niveles y siete niveles especiales, el cartucho de apertura CB9 con 8160 movimientos (incluido) y el programa de voz (4K en inglés, 8K en otro idioma). Su sonido era interno. En la carcasa superior disponía de un tablero completo de ajedrez con casillas sensoriales y un teclado de ocho teclas a la derecha. En el bisel posterior tenía una pantalla LCD, de cuatro dígitos y un segundo teclado (de seis teclas) a su derecha.

.
Los pulsadores a la derecha de la pantalla permitían seleccionar distintas funciones: TM (time) establecía la duración del movimiento, RV (reverse) para cambiar de color, dar turno al ordenador y realizar movimientos alternativos, un altavoz ("computer voice and control tone") que permitía anular el sonido o regular su volumen empleando varias casillas del tablero (hileras G y H), ST para controlar el tiempo entre movimientos y establecer los niveles B2 a B7), DM (display mode) para solicitar ayuda (próximo movimiento) y LV (level) para establecer el nivel (empleando las casillas de la hilera A con 8 niveles (nivel A1 con una media de respuesta del ordenador de cinco segundos al nivel A8 con seis minutos) y la B con 7 niveles especiales (B1 a B7). A la derecha del tablero tenía un diodo que se encendía en casa de "jaque" o parpadeaba cuando el ordenador estaba "pensando". Debajo del diodo tenía el resto del teclado: tecla de reinicio "RE" (reset) para iniciar o reiniciar una partida (empleando las hileras D y E), otra de borrado CL (clear) y seis con las figuras de ajedrez para verificar su posición en "problem mode" y que tenían además una segunda función, algunas eran las mismas que las del teclado situado a la derecha de la pantalla y otras distintas, entre ellas: "PB" (problem mode), "PV" (verificacation position), "PB" para corregir movimientos (take back) o establecer niveles B2 a B7 (level setting).


En la parte posterior tenía un conector DIN-5 para una impresora (Clallenger Printer) de adquisición opcional. De la parte posterior también salía el cable con un conector de dos pines para la fuente de alimentación externa (9V AC)


 Al iniciar comienza con un saludo de voz y con el cronometro puesto a cero.




En la etiqueta de la carcasa inferior se indicaba el modelo (SU9), el número de serie (32100811) y el lugar de fabricación (Miami, USA). Para acceder al interior se retiraba la carcasa inferior, quedando a la vista dos placas: la placa base (reverso) y la placa del tablero.



La posición de la placa base es la misma que en el VSC y en el CSC. Ante la dificultad de girar la placa base acceder a los distintos IC,s. Las especificaciones del SU9 están en  r el folleto promocional de la serie Challenger de 1983: 3K de RAM (24 Kbits) y 30K de ROM (240 Kbits).


La información del procesador y la ROM está disponible en la documentación del emulador "MAME": Procesador Rockwell R8502 (MOS Tecnology) y la ROM distribuida entre varios IC,s: un NEC D2364C (de 8K) y otros IC,s específicos, cuatro del sistema (101-1050A01, 101-1024B03, 101-1024B02 y 101-1024C01), otro con el programa de voz (REGION "speech ROM") con cuatro posibilidades: "en" (inglés) sería de 4K y, en otros idiomas disponibles: "de" (alemán), "fr" (francés) y "sp" (español) sería de 8K. Dispone también con un IC sintetizador de sonido (TSI S14001A) y dos PIO (MOS 6520).


En la caja también se indica el número de serie.
