Antes de centrarse en la fabricación de ordenadores, la empresa norteamericana Commodore sacó al mercado dos consolas tipo "pong" (1975-1976) con diseño diferenciado aunque compartían las mismas características técnicas (el procesador era el mismo). Las consolas incorporaban el procesador un MOS Technologies: en Europa se empleó el MOS 7601 (PAL) y en USA el MOS 7600 (NTSC):
- Commodore TV Game 2000K, con cuatro controladores paddle (dos con conector jack).
- Commodore TV Game 3000H, con cuatro controladores de movimiento vertical. uno incluido en la consola, otro externo unido con cable a la consola y otros dos externos que compartían un mismo conector (DIN-5). En la carpeta "Consolas y juegos de mesa" se describe la consola de la colección:
Commodore PET/CBM (1977-1982)
En
1977 Commodore sacó a la venta el ordenador personal PET (Personal Electronic Transactor) que incluía teclado y monitor (las primeras versiones, que también
incorporaban un reproductor de casete) Tuvieron aceptación en las escuelas
debido a que eran robustos y de fácil instalación. Empleaba un procesador MOS
Technology 6502 y como soporte de datos empleaba las cintas de casete y los discos
flexibles (5,25”). También se denominó "CBM" que tenía un significado más profesional (Commodore Bussines Machines). Los modelos fueron:
- Commodore PET 2001 (1977), con reproductor de casete y pequeño monitor monocromo. Tuvo dos versiones:
- PET 2001-4, con 4K de RAM
- PET 2001-8, con 8K de RAM
- Commodore PET 2001-N (CBM serie 3000 en Europa) (1979), con teclado completo, disquetera externa y monitor de fósforo verde (9”). Unidades en stock formaron parte de una oferta de 2x1 (con el nombre de “Teacher’s PET”) para promocionar (con éxito) la serie PET 4000 en las escuelas. Las versiones fueron:
- PET 2001-N8 (CBM 3008 en Europa), con 8K de RAM
- PET 2001-N16 (CBM 3016 en Europa), con 16K de RAM
- PET 2001-N32 (CBM 3032 en Europa), con 32K de RAM
- Commodore PET serie 4000 (CBM 4000 en Europa) (1980), con monitor de 12”
- PET 4016 (CBM 4016), con 16K de RAM
- PET 4032 (CBM 4016), con 32K de RAM. Tuvo una versión empresarial con teclado (modelo B).
- Commodore CBM serie 8000 (1981) (CMB para todos los mercados).
- CBM 8032, con 32K de RAM. Tuvo una versión empresarial con teclado (modelo B).
- CBM 8096, con 96K de RAM
- Super PET (SP9000) (1981), con dos procesadores (el MOS y el Motorola 6809) y 96K de RAM. Diseñado para la enseñanza.
- En 1982 se diseñó la serie CBM II (128K a 256K de RAM), con poco éxito de ventas. Algunas carcasas sobrantes (con monitor giratorio y teclado independiente) se reutilizaron con placas bases de la serie CBM 8000:
- CBM 8032SK, con 32K de RAM
- CBM 8096SK, con con 96K de RAM
- CBM 8296 SK (con ROM "Execudesk") con 128k de RAM
- CBM 8296-D, con dos disqueteras
Ordenadores Commodore de 8 Bits
En 1981, Commodore (Commodore Business Machines), puso a la venta el ordenador VIC 20 (5K de RAM), con el que inició la producción de ordenadores familiares (home computers). Se conoció como VIC-20 en USA y en Europa, Commodore VC-20 en Alemania y Commodore VIC-1001 en Japón (1980). Tuvo dos versiones (cada una con varias revisiones):
- Commodore VIC-20, primera versión. Fuente de alimentación de 9V AC
- Commodore VIC-20, segunda versión. Fuente de alimentación con 5V DC y 9V AC
En 1982, sacó al mercado el primer modelo del Commodore 64 (C64) con 64K de RAM. Este primer modelo tuvo tres versiones (con carcasa en forma de "panera") que se diferenciaban por la placa base (cada una con varias revisiones), las versiones fueron:
- Commodore 64 (C64-1) (1982)
- Commodore 64 (C64-2) (1983)
- Commodore 64 (C64-3) (1984)
No hubo nuevas versiones de la placa base hasta 1986. En este intervalo, la empresa sacó al mercado (en 1984) una pequeña serie de ordenadores de nuevo diseño (264 series), que se diferenciaban claramente de los modelos anteriores por el color negro de su carcasa:
- Commodore 16 (C16), con 16K de RAM.
- Commodore 116 (C116), con 16K de RAM, para competir con el ZX Spectrum 16K
- Commodore Plus/4, con 64K de RAM. Incluía una suite ofimática en la ROM.
Dos años más tarde, en 1986, Commodore abandonó esta línea de producción y reanudó la fabricación del C64 C (1986-1987), con una carcasa más estilizada. Inicialmente el C64 C utilizó una placa base similar a la del C64 original. En 1987 adoptó una placa de nuevo diseño (alargada como la del VIC segunda versión). La nueva placa base tuvo cuatro revisiones (1987, 1988, 1989 y 1990), utilizadas en el C64C y dos nuevos modelos con forma de "panera" (C64 "Aldi" y C64G) y la consola C64GS. La producción llegó hasta finales de 1990:
- Commodore 64 C (C64 C) (1986)
- Commodore 64 C (C64 C) (1987), con placa base de nuevo diseño.
- Commodore 64 (C64 "Aldi") (1987-1988)
- Commodore 64G (C64G) (1989-1990)
- Consola C64GS (1990).
En 1985 también inició la fabricación de un ordenador con 128K de RAM:
- Commodore 128 (C128) (1985)
- Commodore 128D (C128D) (1985), versión con disquetera y teclado independiente.
- Commodore 128DCR (C128DCR) (1986), versión de costo reducido del C128 D.
Hubo dos versiones del VIC 20 que se diferenciaban fundamentalmente por el conector de la fuente de alimentación y, no siempre, por los colores del logo. El VIC-20 ya contaba con imagen en color y sonido en la TV. Dispuso de muchos accesorios que podía utilizar sin necesidad de usar interfaces externos gracias a sus muchos conectores: como la impresora, la disquetera externa, el joystick, los cartuchos y el reproductor de casete específico (datassette)
La primera versión contaba con una fuente de alimentación de 9V AC y un conector de dos pines. Las revisiones PAL (sin ser la lista definitiva) fueron:
- PNO 1001006 Rev. E
- 324002-02 Assy 324003 Rev. C
- 324002-02 Assy 324003 KU-141T94HB
- 324002-02 Assy 324003 W-1894HB
- 324002-02 Assy 324003 TP-S08HB
- 251040-01 Assy 251037 Rev. B
- 251040-01 Assy 251037 Rev. C
- 251040-01 Assy 250403 Rev. D
Commodore VIC-20 (primera versión)
Commodore VC-20 (VIC-20) (primera versión) (1981)
Adquirido en Alemania. Nº de serie: WG A 14839 (made in W.-Germany)
ASSY Nº 324003 1981 KU-141T94HB
Primera versión con las cuatro teclas de función del teclado de color naranja. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes).que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VC-20, primera versión (este ordenador) tenía conector de dos pines (9V AC), teclas de función de color naranja y placa base (ASSY Nº 324003 KU-141T94HB) de 1981.
En el logotipo (primera versión) las tiras de colores se encuentran en la palabra VIC (VC, en Alemania)
El VC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (en once IC,s: diez de ellos para los programas y uno para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (propietario) para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones)
En el lateral derecho tenía un conector (DB-9) para un joystick (CONTROL PORT), un interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación (de dos pines) (9V AC).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior (con el teclado). La placa base estaba cubierta parcialmente por un cartón metalizado de protección electromagnética.
El procesador (MOS MPS 6502) está situado en una línea inferior. A la derecha del procesador tiene dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). A la izquierda del procesador (en una segunda línea) está el IC de 4K de ROM (MOS 901460-03) con el conjunto de caracteres. A la izquierda de la placa base (abajo) están los once IC,s de RAM (diez HM472114P-3 y un MM2114N-25) de 0,5K cada uno: diez para el usuario (total 5K) y uno (0,5K) para los atributos del color. El IC de vídeo (6561-101) está situado en el centro de la placa.
La placa base está identificada en la esquina inferior derecha (ASSY Nº 324003 1981 KU-141T94HB).
Commodore VIC-20 (primera versión) (1981)
Adquirido en España. Nº de serie: WG C 47756 (West Germany).
ASSY Nº 324003 1981 TP-S08
ASSY Nº 324003 1981 TP-S08
Primera versión con las teclas de función del teclado de color marrón (característico de los posteriores Commodore 64). Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes).que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VIC-20, primera versión (este ordenador) tenía conector de dos pines (9V AC), teclas de función de color marrón y placa base (ASSY Nº 324003 TP-S08HB) de 1981.
Aunque se fabricó en Alemania, este ordenador se dedicó a la exportación, por lo que en lugar de "VC" lleva escrito "VIC" en la etiqueta.
El VIC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (en once IC,s: diez de ellos para los programas y uno para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas de función (dobles) a la derecha (F1 a F8). Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones).
En el lateral derecho tenía un conector (DB-9) para un joystick (CONTROL PORT), uninterruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de dos pines (9V AC).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba cubierta parcialmente por un cartón metalizado de protección electromagnética.
El procesador (MOS 6502) está situado en una línea inferior. A la derecha del procesador tiene dos IC,s de 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). A la izquierda del procesador está el IC de 4K de ROM (MOS 901460-03) con conjunto de caracteres. A la izquierda de la placa base (abajo) tiene los once IC,s de RAM (MSM2114L3RS) de 0,5K de RAM cada uno: diez para la los programas (total 5K) y otro igual (0,5K) para los atributos del color.
La placa base está identificada en la esquina inferior derecha (ASSY Nº 324003 1981 TP-S08HB).
En la prueba de funcionamiento, la imagen obtenida fue de buena calidad.
Commodore VIC-20 (primera versión) (1981). Logotipo plateado.
Adquirido en Alemania. Nº de serie: falta la etiqueta.
ASSY Nº 324003 1981 W-1894HB
Primera versión con teclas de función del teclado de color naranja. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes).que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VIC-20, primera versión (este ordenador) tenía conector de dos pines (9V AC), teclas de función de color naranja, placa base (ASSY Nº 324003 W-1894HB) de 1981 y logotipo "Commodore" pintado en negro sobre una placa metálica plateada, sin hacer mención al "VIC-20" (en la fotografía de la caja de embalaje del VIC-20 el ordenador tenía una etiqueta similar, sin el modelo, pero con letras de color blanco sobre fondo negro).
El VIC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (en once IC,s: diez de ellos para los programas y uno para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con las teclas de función de color marrón. Encima de las teclas de función tenía un diodo de encendido (POWER).
Se disponen pocos datos sobre este tipo de logotipo con el nombre situado en el lateral izquierdo de la chapa metálica (es distinto al también plateado del Commodore 64, que tiene el nombre centrado en la etiqueta). En la primera versión de ordenadores VIC, el nombre "Commodore" estaba impreso en color blanco sobre fondo negro y al lado derecho de la etiqueta figuraba el modelo del ordenador "VIC 20" o "VC 20".
El VIC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (en once IC,s: diez de ellos para los programas y uno para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con las teclas de función de color marrón. Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones). Además tiene una perforación (10 mm. de diámetro) encima del conector de "datassette" y dos más pequeños encima del puerto de usuario sin utilidad actualmente (el ordenador había sido "tuneado" llegando a tener tres capas de pintura).
En el lateral derecho tenía un conector para un joystick (CONTROL PORT), unl interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de dos pines (9V AC, 3A).
En el lateral izquierdo tiene un orificio (15 mm. de diámetro) resultante del "tuneado" del ordenador (ahora sin ninguna utilidad)
A falta del número de serie, que desapareció debajo de las capas de pintura. Para acceder al interior se extraen tres tornillos y se retira la carcasa superior con el teclado. La placa base ocupa la totalidad de la carcasa inferior (falta la cartulina metalizada de protección electromagnética).
El procesador (MOS MPS 6502) está situado en una línea inferior, A la derecha del procesador tiene dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). A la izquierda del procesador (en una segunda línea) está el IC de 4K de ROM (MOS 901460-03) con el conjunto de caracteres. A la izquierda de la placa base están los once IC,s (MSM2114-L3RS) con 0,5K de RAM cada uno: diez para la los programas (total 5K) y otro igual (0,5K) para los atributos del color.
La placa base está identificada en la esquina inferior derecha (ASSY Nº 324003 1981 W-1894HB)
Prueba de funcionamiento
Se ha hecho una prueba de funcionamiento y, a pesar de todas las modificaciones que ha tenido, el ordenador funciona aunque la imagen obtenida no es totalmente nítida.
Fuente de alimentación VIC 20 Primera versión.
La fuente de alimentación proporcionaba 9V AC, 3A y el ordenador la transformaba a corriente continua (DC) internamente (la primera versión del VIC-20 disponía de un amplio difusor de calor para evitar el sobrecalentamiento.
Commodore VIC-20 (segunda versión)
Commodore VIC-20 (segunda versión, con logotipo primera versión) (1982).
Adquirido en Alemania. Nº de serie WG A 154958 (made in W.-Germany)
ASSY Nº 251037 1982 REV. C
Segunda versión del ordenador, con el logotipo "Commodore VIC-20" de la primera versión. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VIC-20 segunda versión (este ordenador) tenía conector de alimentación DIN-7 (9V AC y 5V DC), teclas de función de color naranja, placa base (ASSY Nº 251037 Rev. C) de 1982 y el mismo logotipo que los ordenadores de la primera versión (los VIC con una placa más moderna, la Rev. D, tenían un logotipo en relieve). Aunque de fabricación alemana (y adquirido en Alemania), este ordenador se dedicó a la exportación ("VIC" en el logotipo).
El VIC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (5K para el usuario, en dos IC,s de 2K y dos de 0,5K y los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).
Segunda versión del ordenador, con el logotipo "Commodore VIC-20" de la primera versión. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VIC-20 segunda versión (este ordenador) tenía conector de alimentación DIN-7 (9V AC y 5V DC), teclas de función de color naranja, placa base (ASSY Nº 251037 Rev. C) de 1982 y el mismo logotipo que los ordenadores de la primera versión (los VIC con una placa más moderna, la Rev. D, tenían un logotipo en relieve). Aunque de fabricación alemana (y adquirido en Alemania), este ordenador se dedicó a la exportación ("VIC" en el logotipo).
La mayoría de los VIC-20 de la segunda versión tenía un logotipo en relieve con las franjas de colores a la izquierda del nombre, sin embargo este ordenador mantiene el logotipo de la primera versión.
El VIC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (5K para el usuario, en dos IC,s de 2K y dos de 0,5K y los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía 8de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones). Necesitaba un modulador externo para conectarlo a una TV por RF.
En el lateral derecho tenía un conector para un joystick (CONTROL PORT), unl interruptor de encendido/apagado (ON) y el conector DIN-7 (POWER) para la fuente de alimentación externa (9V AC 1A, 5V DC 1,5A).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior (con el teclado). La placa base estaba protegida con un cartón metalizado de protección electromagnética.
Aunque la carcasa es la misma de la primera versión, la placa base era de nuevo diseño y más estrecha. Se suprimió el voluminoso disipador de calor de la versión anterior.
El procesador (MOS 6502 A) está situado a la derecha de la placa base (abajo). A la izquierda del procesador tenía dos IC,s con 8K de ROM cada uno: MOS 901486-06 (con el sistema operativo) y MOS 901486-01 (con el BASIC). Centrado en la placa está el IC MOS 901460-03 de 4K de ROM con el conjunto de caracteres. A la izquierda de la placa base están situados los cinco IC,s con la RAM: dos HM6116P-4 de 2K cada uno y, a su derecha, tres IC MSM2114L-3RS) de 0,5K cada uno (total 5,5K).
La referencia de la placa base (ASSY Nº 251037 1982 REV. C) estaba oculta en el reverso de la placa.
La supresión del difusor de calor también afectó a la altura del ordenador. El VIC de la primera versión (a la izquierda en la fotografía) es ligeramente más alto que el VIC 20 de la segunda versión (a la derecha):
A pesar de que la fuente de alimentación de la segunda versión proporciona los 9V AC y los 5V DC, la pegatina inferior (con el número de serie) seguía indicando únicamente los 9V AC.
Commodore VIC-20 (segunda versión) (1983) (Norme SECAM France)
Adquirido en Francia. Nº de serie: WG C 97341 (made in W.-Germany)
ASSY Nº 250403 1982 Rev. D)
ASSY Nº 250403 1982 Rev. D)
Segunda versión del ordenador vendido en Francia con modulación SECAM. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). En el VIC-20 con norma SECAM (este ordenador) la señal de vídeo compuesto y la de RF del modulador externo se adaptaron al mercado francés al que iban destinados (pasaron de PAL a SECAM). La conversión de la señal de vídeo se llevó a cabo mediante un decodificador independiente de la placa base (sujeto internamente a la carcasa superior). Tenía conector de alimentación DIN-7 (9V AC y 5V DC), teclas de función de color naranja, placa base (ASSY Nº 250403 Rev. D) de 1982 (el modelo SECAM se montó en 1983 con una placa base de 1982) y el nuevo logotipo en relieve que lo diferenciaba de los ordenadores de la primera versión.
El VIC-10 (SECAM) incorporaba el procesador MOS 6502A, 5,5K de RAM (5K para el usuario en dos IC,s de 2K y dos IC,s de 0,5K y los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC) y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER). La etiqueta diferenciadora de la versión francesa se colocó debajo del diodo de encendido (NORME SECAM FRANCE UHF Antene e Péritélévision PROCEP).
En la parte posterior tenía un puerto para cartuchos (para programas y juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (SECAM) y sonido, un puerto serie (DIN-6) para disquetera externa o impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones). Necesitaba un modulador externo para conectarlo a una TV por RF.
En el lateral derecho tenía un conector de joystick (CONTROL PORT), un interruptor de encendido/apagado (ON) y el conector DIN-7 (POWER) para la fuente de alimentación externa (9V AC 1A, 5V DC 1,5A).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior (con el teclado y con el decodificador). El decodificador SECAM (ATV DEC-COM 03-9) tenía un conector del que salían los (7) cables que lo unían con la placa base, cerca del conector DIN-5 de vídeo (en la placa base está indicada la fecha de montaje: 26 JUL 1983).
El procesador (MOS 6502 A) está situado a la derecha de la placa base (abajo). A la izquierda del procesador tenía dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). Centrado en la placa base estaba el IC MOS 901460-05 de 4K de ROM con el conjunto de caracteres. A la izquierda de la placa base están situados los cinco IC,s con la RAM: dos HM6116P-4 de 2K cada uno y, a su derecha, tres IC TMM3114APL-3 (2114L3) de 0,5K cada uno (total 5,5K).
La referencia de la placa base (ASSY Nº 250403 1982 REV. D) estaba oculta en el reverso de la placa.
Para obtener una imagen en color en una TV multi sistema se emplea el modulador de RF que se proporcionaba con el ordenador.
El modulador externo adquirido con el ordenador no funcionaba (no se obtenía imagen en pantalla). En la placa del modulador, la señal de vídeo se recibe por el pin 4 (cable transparente), la señal de sonido del pin 3 (cable amarillo) y el voltaje para su funcionamiento del pin 1 (a través del cable rojo). La masa (GND) la proporciona el cable transparente más cercano al lateral (pin 2 en el conector). Se limpió la parte metálica del componente circular situado entre el cable de vídeo y sonido (estaba cubierto de una substancia de color negro) con un limpiador de contactos (CRC 2-26 en este caso).
Una vez limpio, el modulador funcionó correctamente. Se sintonizó la TV en el canal 36 y se eligió sonido "L" obteniéndose una imagen en color en pantalla.
Utilizando la señal de vídeo compuesto SECAM del conector DIN-5 en una TV multisistema, se obtiene una imagen en blanco y negro (se puede hacer una prueba de funcionamiento rápida conectando directamente un cable con conector RCA a los pines 2 (masa) y 4 (vídeo) del conector DIN-5).
La fuente de alimentación es la misma de las versiones PAL (9V AC 1A, 5V DC 1,5A).
Commodore VC-20 (VIC-20) (segunda versión) (1982). Teclas de función color naranja
Adquirido en Alemania. Nº de serie: WG A 94171 (made in W. Germany).
ASSY Nº 250403 1982 Rev. D)
Segunda versión del ordenador, con el nuevo logotipo en relieve y teclas de función de color naranja. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VC-20 segunda versión (este ordenador) tenía conector de alimentación DIN-7 (9V AC y 5V DC), teclas de función de color naranja, placa base (ASSY Nº 250403 Rev. D) de 1982 y el nuevo logotipo en relieve que lo diferenciaba de los ordenadores de la primera versión. Se fabricó y se vendió en Alemania ("VC" en el logotipo).
Este ordenador se fabricó y se vendió en Alemania, por lo que lleva "VC" en el logotipo (logotipo en relieve).
El VIC-20 (VC-20) Incorporaba el procesador MOS 6502A, 5,5K de RAM (5K para el usuario en dos IC,s de 2K y dos IC,s de 0,5K y los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC) y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) en el que se podía conectar una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (propietario) para un reproductor de casete específico de la marca (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones).
La placa base está protegida con un cartón metalizado de protección electromagnética.
Aunque la carcasa era la misma de la primera versión, la placa base era de nuevo diseño y más estrecha. Se suprimió el voluminoso disipador de calor de la versión anterior.
La referencia de la placa base (ASSY Nº 250403 1982 REV. D) estaba oculta en el reverso de la placa.
Aunque la carcasa era la misma de la primera versión, la placa base era de nuevo diseño y más estrecha. Se suprimió el voluminoso disipador de calor de la versión anterior.
El procesador (MOS 6502 A) está situado a la derecha de la placa base (abajo). A la izquierda del procesador están los dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). Centrado en la placa está el IC MOS 901460-03 de 4K de ROM con el conjunto de caracteres. A la izquierda de la placa están situados los cinco IC,s con la RAM: dos de 2K cada uno (HM6116P-4 y AM9128-10PC) y, a su derecha, tres IC (mPD2114LC) de 0,5K cada uno (total 5,5K).
La referencia de la placa base (ASSY Nº 250403 1982 REV. D) estaba oculta en el reverso de la placa.
Commodore VIC-20 (segunda versión) (1982). Teclas de función color marrón.
Adquirido en el Reino Unido. Nº de serie: WG B 134490 (made in W.-Germany)
ASSY 250403 1982 Rev. D
ASSY 250403 1982 Rev. D
Segunda versión del ordenador, con el nuevo logotipo en relieve y teclas de función de color marrón. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VC-20 segunda versión (este ordenador) tenía conector de alimentación DIN-7 (9V AC y 5V DC), teclas de función de color marrón, placa base (ASSY Nº 250403 Rev. D) de 1982 y el nuevo logotipo en relieve que lo diferenciaba de los ordenadores de la primera versión. Aunque de fabricación alemana (y adquirido en Alemania), este ordenador se dedicó a la exportación ("VIC" en el logotipo).
Aunque se fabricó en Alemania, se comercializó en el Reino Unido, por lo que el nombre es "VIC" y no "VC"
El VIC-20 Incorporaba el procesador MOS 6502 A, 5,5K de RAM (5K para el usuario en dos IC,s de 2K y dos IC,s de 0,5K y los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC) y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, uno gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), de un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) en el que se podía conectar una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones).
En el lateral derecho tenía un conector para un joystick (CONTROL PORT), un interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 de la fuente de alimentación (9V AC 1A, 5V DC 1,5A).
La placa base está protegida con un cartón metalizado de protección electromagnética.
Aunque la carcasa era la misma de la primera versión, la placa base era de nuevo diseño y más estrecha. Se suprimió el voluminoso disipador de calor de la versión anterior.
El procesador (MOS 6502 A) está situado a la derecha de la placa base (abajo). A la izquierda del procesador están los dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). Centrado en la placa está el IC MOS 901460-03 de 4K de ROM con el conjunto de caracteres. A la izquierda de la placa están situados los cinco IC,s con RAM: dos de 2K cada uno (HM6116P-4) y, a su derecha, tres IC (M5L2114LP) de 0,5K cada uno (total 5,5K).
La referencia de la placa base (ASSY Nº 250403 1982 REV. D) estaba oculta en el reverso de la placa.
Las cintas de casete del VIC son reconocibles a simple vista. En ellas aparece (apaisado) el nombre del ordenador y debajo de este el nombre del programa o juego.
Fuente de alimentación VIC 20 segunda versión (9V AC 1A, 5V DC 1,5A)

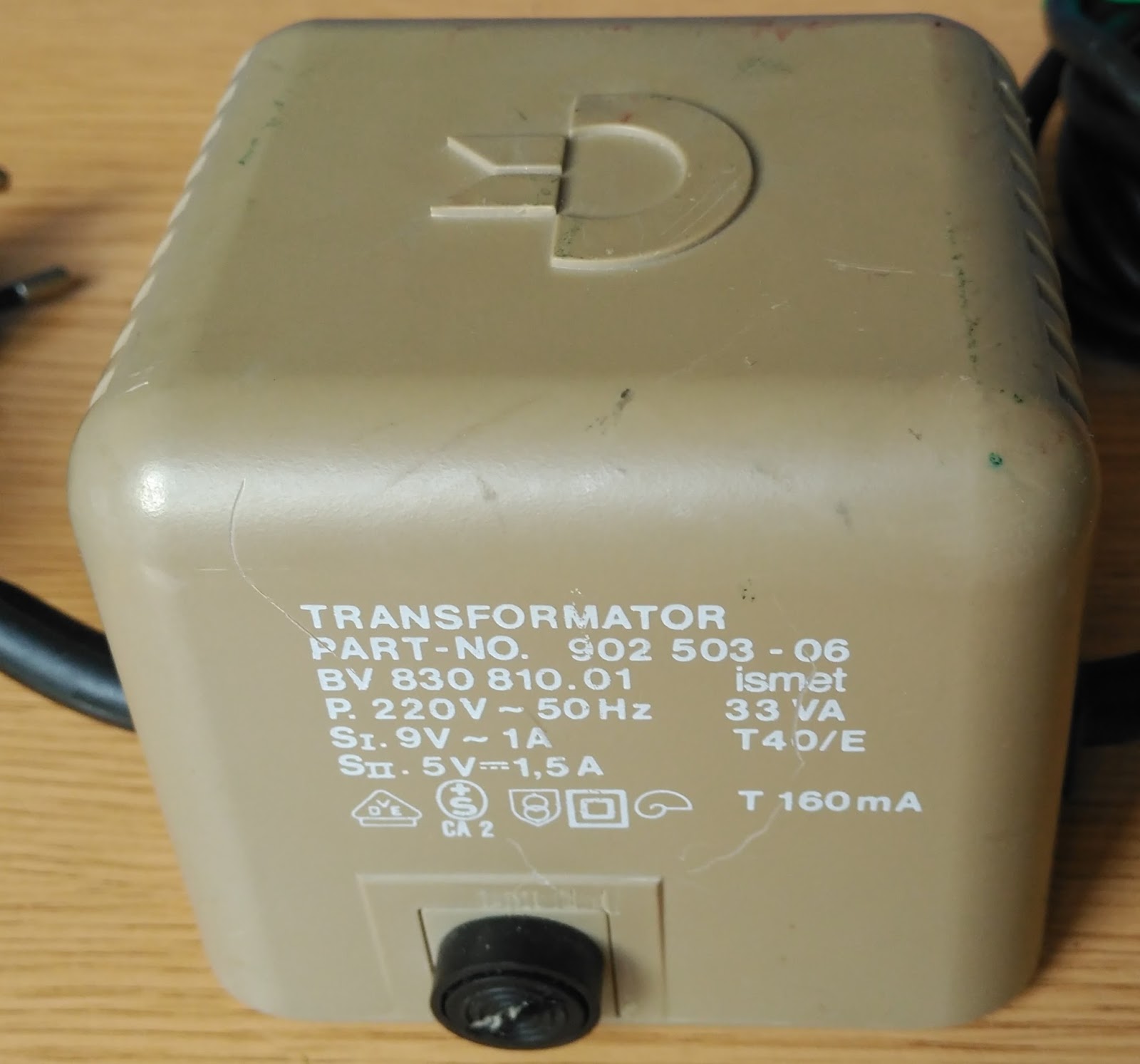

La fuente de alimentación proporcionaba 9V AC 1A y 5V DC 1,5A. Aunque el ordenador contaba con un conector DIN-7, el conector del transformador sólo tenía 4 de los 7 pines: dos para la corriente continua y los otros dos para la corriente alterna. Los 3 restantes habían sido extraídos del conector.
Accesorios Commodore VIC 20
Commodore C2N Cassette (segundo modelo) (PET/CBM) (1979)
Adquirido en Alemania. Nº de serie: 377305 (made in Taiwan)
Reproductor de casete para los ordenadores de la empresa norteamericana Commodore, el PET/CBM (1977-1981) y el VIC-20 (1981-1982). Fue el segundo modelo (el primero con contador) de los reproductores de casete fabricados por la empresa norteamericana para sus ordenadores de 8 bit (1977-1990). A los dos modelos C2N iniciales (con forma alargada) le siguieron otros modelos destinados a los ordenadores de uso particular (home computer) y diseñados de forma apaisada: el Commodore C2N Cassette (VIC-20), el Commodore Datassette (C64, C128, C64C, C64 Aldi y C64 G) y el Datassette 1531 (C16/C116 y C. Plus4). En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con tapa abatible) y un teclado con cinco teclas (REC, REW, F.FWD, PLAY y STOP/EJECT). Los conectores de los modelos diseñados para el Commodore PET/CBM, VIC-20 y C64/C128 eran compatibles.
Adquirido en Alemania. Nº de serie: 377305 (made in Taiwan)
Reproductor de casete para los ordenadores de la empresa norteamericana Commodore, el PET/CBM (1977-1981) y el VIC-20 (1981-1982). Fue el segundo modelo (el primero con contador) de los reproductores de casete fabricados por la empresa norteamericana para sus ordenadores de 8 bit (1977-1990). A los dos modelos C2N iniciales (con forma alargada) le siguieron otros modelos destinados a los ordenadores de uso particular (home computer) y diseñados de forma apaisada: el Commodore C2N Cassette (VIC-20), el Commodore Datassette (C64, C128, C64C, C64 Aldi y C64 G) y el Datassette 1531 (C16/C116 y C. Plus4). En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con tapa abatible) y un teclado con cinco teclas (REC, REW, F.FWD, PLAY y STOP/EJECT). Los conectores de los modelos diseñados para el Commodore PET/CBM, VIC-20 y C64/C128 eran compatibles.
El Commodore C2N disponía de un conector propietario (se conectaba al ordenador mediante un cable) para transmisión y recepción de datos, al mismo tiempo que hacía la función de fuente de alimentación (no utilizaba pilas ni tenía fuente de alimentación externa).
En la carcasa inferior tenía una pletina metálica con el logotipo y el nombre de la empresa (Commodore), el modelo (C2N CASSETTE), el número de serie (377305) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían tres tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. En la placa tenía serigrafiado el nombre de la empresa (Commodore), la fecha de fabricación (copyright 1979) y la referencia de la placa (320275-8). En la placa tenía un segundo conector de seis pines (sin uso).
En el manual de los cartuchos del Commodore VIC-20 (VC-20) vendidos en Alemania se incluía una representación de un sistema completo: en 1982 (esquema de la derecha) incluía una TV, el segundo modelo del reproductor C2N Cassette (VC 1530 Datassette en Alemania), la disquetera VC 1540 y la impresora matricial VC 1515. En 1983 (esquema de la izquierda) ya se incluían los nuevos productos diseñados para el C64: el reproductor C2N Cassette de nuevo diseño (VC 1530 Datassette en Alemania), la disquetera VC 1541 y la impresora/Plotter VC 1520.
Commodore C2N Cassette (VIC-20) (1982)
Adquirido en Alemania. Nº de serie: 2997400 (made in Taiwan)
Reproductor de casete para los ordenadores de la empresa norteamericana Commodore VIC-20 (1981-1982). Fue el tercer modelo de la serie de reproductores de casete C2N y el primero diseñado con forma apaisada (los dos primeros de la serie, fabricados de 1977 a 1982 tenían forma alargada). Los reproductores C2N (C2N Cassette Unit) tenían un conector propietario y solo se podían conectar en los ordenadores de 8 bit (1981-1990) de la empresa norteamericana, destinados al consumo particular (home computer). Al C2N Cassette de nuevo diseño, le siguieron dos modelos: el Commodore Datassette (1530 Datassette) compatible con los ordenadores VIC-20, C64, C128, C64C, C64 Aldi y C64 G y el Datassette 1531 (C16/C116 y Commodore Plus4). Durante sus años de producción, el Commodore C2N Cassette/Datassette (1530 Datassette en Alemania) tuvo varias versiones, aunque todas ellas mantuvieron la compatibilidad con los ordenadores anteriores (PET/CBM, VIC-20, C64, C128, C64C, C64 Aldi y C64G).
El Commodore C2N disponía de un conector propietario (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). El conector hacía también la función de fuente de alimentación (no utilizaba pilas ni tenía fuente de alimentación externa).
En la carcasa inferior tenía una pletina metálica con el logotipo y el nombre de la empresa (Commodore), el modelo (C2N CASSETTE), el número de serie (2997400) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. La placa base estaba cubierta por un cartulina metalizada (para protección electromagnética). En los siguientes modelos, el nombre "C2N CASSETTE" de la etiqueta se sustituyó por ·"DATASSETTE".
La Placa base era similar (aunque no igual) a la del modelo C2N anterior (de forma alargada). Al igual que el modelo anterior, tenía un segundo conector de seis pines sin uso alguno (el conector se suprimió en los modelos posteriores).
En el manual de instrucciones del año 1982 (C2N CASSETTE UNIT OPERATING INSTRUCTIONS) se indicaban los ordenadores compatibles en ese momento (SUITABLE FOR USE WITCH VIC, PET & CBM Series COMPUTERS). En el manual de instrucciones de 1983 del reproductor vendido en Alemania (BEDIENUNGS HANDBUCH) se había sustituido el nombre "C2N CASSETTE UNIT" por "VC-1530 Datassete" y, además, se había suprimido la referencia a los ordenadores compatibles. El contenido (fotografías y texto) de los dos manuales (1982 y 1983) era similar, aunque en el manual de 1983 (traducido al alemán) se indicaba la compatibilidad con "todos" los ordenadores de Commodore ("Die COMMODORE Kassetteneinheit VC-1530 eignet sich für den Anschluss an alle Commodore-Computer")
La empresa y el año de impresión de los manuales se indicaba en el interior, tanto en el escrito en inglés (© Commodore Busines Machines Ltd. 1982), como en el traducido al alemán (Commodore Büromaschinen GmbH 1983).
Commodore VIC-1210 (3K RAM CARTRIDGE) (1980)
Adquirido en Alemania. Nº de serie: S/N.
Expansión de memoria de 3K de RAM fabricado por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). El cartucho VIC-1210 (3K RAM CARTRIDGE) añadía al ordenador 3K de RAM, dando un total de 6655 bytes de RAM (6655 BYTES FREE) disponibles para los programas en BASIC. La expansión de memoria de 3K de RAM daba una solución parcial a la escasa memoria que quedaba en el ordenador (3583 BYTES FREE) después del inicio (el VIC-20 tenía un total de 5K de RAM para el usuario y otros 0,5K de RAM para los atributos de color). La expansión de memoria VIC-1210 (3K RAM) era compatible con todos los programas existentes para el ordenador. Fabricado en 1980 en Japón, se conectaba en solitario en el puerto de expansión (el VIC-20 se vendió en Japón un año antes como VIC-1001). La empresa norteamericana también fabricó expansiones de memoria de 8K, de 16K, de 32K y 35K (conmutable). Las expansiones de memoria también fueron fabricadas por terceras empresas.
Para acceder al interior se extraía un tornillo y se retiraba la carcasa inferior quedando a la vista el reverso de la placa base. Su conector era de 22 pines (por cada lado).
En la placa base tenía seis IC,s de RAM, cuatro MM2114N-3 y dos MM2114-3L, de 0,5K de RAM cada uno (total 3K de RAM). En la placa también tenía serigrafiado el nombre de la empresa (COMMODORE), el año de fabricación (COPYRIGHT 1980), el lugar de fabricación (MADE IN JAPAN), la referencia de la placa (P No 1001015) y la revisión de la placa (REV. A).
Se vendía con un pequeño manual con las instrucciones de instalación y de funcionamiento.
Memory Maker Pack (32K RAM para VIC-20) (Zero)
Adquirido en Alemania. S/N
Expansión de memoria de 32K de RAM para el Commodore VIC 20, vendida en Alemania con la marca comercial "Zero" (no se tiene datos de la empresa fabricante). Aunque Commodore había puesto a la venta distintas expansiones de memoria (de 3K, 8K, 16K, 32K y 35K conmutable) para sus ordenadores VIC-20 (1981-1982), terceras empresas también comercializaron expansiones de memoria que eran compatibles con el VIC-20 (entre ellas esta expansión de 32K), entrando en competencia directa con los productos de la empresa norteamericana. El módulo Memory Maker Pack (32K RAM Modul) disponía de un conjunto de seis micro interruptores que le permitía seleccionar la cantidad de RAM necesaria (3K, 8K, 11K, 16K, 19K, 24K, 27K o 32K), para cada programa (la memoria se ajustaba en función de las necesidades del programa). En la carcasa superior tenía una etiqueta con el nombre (MEMORY MAKER PACK), su descripción (32K - RAM fully switchable for VIC 20) y el logotipo de la marca "Zero" (un circulo rodeando la letra "Z"" y el número "o"). En la carcasa superior también tenía una ventana por la que asomaba el conjunto de los seis micro interruptores (estaban integrados en la placa base).
Expansión de memoria de 32K de RAM para el Commodore VIC 20, vendida en Alemania con la marca comercial "Zero" (no se tiene datos de la empresa fabricante). Aunque Commodore había puesto a la venta distintas expansiones de memoria (de 3K, 8K, 16K, 32K y 35K conmutable) para sus ordenadores VIC-20 (1981-1982), terceras empresas también comercializaron expansiones de memoria que eran compatibles con el VIC-20 (entre ellas esta expansión de 32K), entrando en competencia directa con los productos de la empresa norteamericana. El módulo Memory Maker Pack (32K RAM Modul) disponía de un conjunto de seis micro interruptores que le permitía seleccionar la cantidad de RAM necesaria (3K, 8K, 11K, 16K, 19K, 24K, 27K o 32K), para cada programa (la memoria se ajustaba en función de las necesidades del programa). En la carcasa superior tenía una etiqueta con el nombre (MEMORY MAKER PACK), su descripción (32K - RAM fully switchable for VIC 20) y el logotipo de la marca "Zero" (un circulo rodeando la letra "Z"" y el número "o"). En la carcasa superior también tenía una ventana por la que asomaba el conjunto de los seis micro interruptores (estaban integrados en la placa base).
Para acceder al interior se extraía un tornillo y se retiraba la carcasa inferior quedando a la vista el reverso de la placa base. Su conector era de 22 pines por cada lado (aunque no todos estaban activos).
En la placa tenía una serigrafía con el nombre de la placa (ZERO-651), el conjunto de seis micro interruptores, cuatro IC de RAM (dos TMS4164-15NL y dos TMS4164-30NL), de 8K cada uno (total 32K de RAM) y otros nueve IC,s.
En el manual se describían los micro interruptores.
Y como seleccionar una cantidad de RAM distinta (de 3K, 8K, 11K, 16K, 19K, 24K o de 27K).
El manual (una hoja impresa por una sola cara) con las instrucciones de instalación se incluía en la caja.
Commodore VIC-20 RF Modulator (31001027-03)
Adquirido en Alemania. Nº de serie: S/N (made in Taiwan)
Adquirido en Alemania. Nº de serie: S/N (made in Taiwan)
Modulador RF (PAL) fabricado por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). El ordenador VIC-20 de Commodore estaba diseñado con conector de vídeo y sonido (DIN-5) para un monitor. No disponía de conector RF para la TV y, por ese motivo, se vendía con un modulador externo (VIC-20 RF Modulator). El modulador tenía un cable con un conector DIN-5 de entrada de vídeo y sonido (se conectaba al ordenador) y un conector RCA con la salida RF para la TV (se conectaba a una TV mediante un cable). Uno de los pines del conector DIN-5 (el pin 1) proporcionaba la alimentación (6V DC) que necesitaba el modulador. En la parte superior tenía una etiqueta con el logotipo y nombre de la empresa (Commodore), el modelo (1001027-03) y el lugar de fabricación (MADE IN TAIWAN).
El VIC-20 estaba destinado a convertirse en un ordenador de consumo doméstico (el ordenador de casa o "home computer"). Se había diseñado con un conector DIN-5 para conectarlo a un monitor, con sonido e imagen en color (no tenía la posibilidad de conectarse directamente a una TV). Sin embargo, a principio de la década de 1980, la mayoría de los hogares solo tenían una TV (con un único conector) para recibir la seña RF de la antena. Por ese motivo, para utilizar el VIC-20 como un "home computer" era necesario utilizar el modulador externo (el modulador convertía la señal de video y la de sonido procedente del ordenador en una señal RF reconocible para la TV). El modulador utilizaba la salida de sonido (pin 3), la de vídeo compuesto (pin 4), la conexión a tierra (pin 2 central) y la alimentación de +6V DC (pin 1) del conector DIN-5 del ordenador. El pin 5 de vídeo (high) se utilizaba en los anteriores ordenadores Commodore CBM/PET (no era de utilidad en el VIC-20).
El cable del conector DIN-5 (con las entradas de las señales de video y de sonido) salía por el lateral izquierdo. El conector RCA con la salida de la señal RF para la TV estaba situado en la parte frontal. Para acceder al interior se extraía un tornillo de seguridad (impedía la apertura accidental del modulador) situado también en el lateral izquierdo y se retiraba la carcasa (la carcasa era una pletina doblada en forma de "U" que cubría la parte superior, la posterior y la inferior del modulador). Las otras versiones del modulador de la colección no tienen este tornillo de seguridad.
Commodore VIC-20 RF Modulator (1001027-04)
Adquirido en Alemania. Nº de serie: S/N (made in Taiwan)
Adquirido en Alemania. Nº de serie: S/N (made in Taiwan)
Modulador RF (PAL) fabricado por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). El ordenador VIC-20 de Commodore estaba diseñado con conector de vídeo y sonido (DIN-5) para un monitor. No disponía de conector RF para la TV y, por ese motivo, se vendía con un modulador externo (VIC-20 RF Modulator). El modulador tenía un cable con un conector DIN-5 de entrada de vídeo y sonido (se conectaba al ordenador) y un conector RCA con la salida RF para la TV (se conectaba a una TV mediante un cable). Uno de los pines del conector DIN-5 (el pin 1) proporcionaba la alimentación (6V DC) que necesitaba el modulador. En la parte superior tenía una etiqueta con el logotipo y nombre de la empresa (Commodore), el modelo (1001027-04) y el lugar de fabricación (MADE IN TAIWAN). El número "4" del modelo está sobre escrito con el número "3".
El VIC-20 estaba destinado a convertirse en un ordenador de consumo doméstico (el ordenador de casa o "home computer"). Se había diseñado con un conector DIN-5 para conectarlo a un monitor, con sonido e imagen en color (no tenía la posibilidad de conectarse directamente a una TV). Sin embargo, a principio de la década de 1980, la mayoría de los hogares solo tenían una TV (con un único conector) para recibir la seña RF de la antena. Por ese motivo, para utilizar el VIC-20 como un "home computer" era necesario utilizar el modulador externo (el modulador convertía la señal de video y la de sonido procedente del ordenador en una señal RF reconocible para la TV). El modulador utilizaba la salida de sonido (pin 3), la de vídeo compuesto (pin 4), la conexión a tierra (pin 2 central) y la alimentación de +6V DC (pin 1) del conector DIN-5 del ordenador. El pin 5 de vídeo (high) se utilizaba en los anteriores ordenadores Commodore CBM/PET (no era de utilidad en el VIC-20).
Commodore VIC-20 RF Modulator (1001027-03) (SECAM)
Adquirido en Francia. Nº de serie: S/N (made in Taiwan)
Adquirido en Francia. Nº de serie: S/N (made in Taiwan)
Modulador RF (SECAM) fabricado por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). El ordenador VIC-20 de Commodore estaba diseñado con conector de vídeo y sonido (DIN-5) para un monitor. No disponía de conector RF para la TV y, por ese motivo, se vendía con un modulador externo (VIC-20 RF Modulator). El modulador tenía un cable con un conector DIN-5 de entrada de vídeo y sonido (se conectaba al ordenador) y un conector RCA con la salida RF para la TV (se conectaba a una TV mediante un cable). Uno de los pines del conector DIN-5 (el pin 1) proporcionaba la alimentación (6V DC) que necesitaba el modulador. En la parte superior tenía una etiqueta con el logotipo y nombre de la empresa (Commodore), el modelo (1001027-03) y el lugar de fabricación (MADE IN TAIWAN). Vendido en Francia, este modulador tenía una etiqueta añadida (de color amarillo) con la modulación RF francesa (SECAM).
El VIC-20 estaba destinado a convertirse en un ordenador de consumo doméstico (el ordenador de casa o "home computer"). Se había diseñado con un conector DIN-5 para conectarlo a un monitor, con sonido e imagen en color (no tenía la posibilidad de conectarse directamente a una TV). Sin embargo, a principio de la década de 1980, la mayoría de los hogares solo tenían una TV (con un único conector) para recibir la seña RF de la antena. Por ese motivo, para utilizar el VIC-20 como un "home computer" era necesario utilizar el modulador externo (el modulador convertía la señal de video y la de sonido procedente del ordenador en una señal RF reconocible para la TV). El modulador utilizaba la salida de sonido (pin 3), la de vídeo compuesto (pin 4), la conexión a tierra (pin 2 central) y la alimentación de +6V DC (pin 1) del conector DIN-5 del ordenador. El pin 5 de vídeo (high) se utilizaba en los anteriores ordenadores Commodore CBM/PET (no era de utilidad en el VIC-20).
En el interior tenía una placa base (de referencia 15-3377) con los componentes del modulador. A diferencia de los moduladores PAL, el modulador SECAM tenía un componente regulable de forma circular cerca de la entrada del cable con el conector DIN-5.
Actualmente, el modulador PAL puede ser sustituido por un cable de vídeo y sonido elaborado con un conector DIN-5 y dos conectores RCA (uno para vídeo otro para sonido), Sin embargo no ocurre lo mismo con el modulador SECAM. El modulador es un componente necesario del VIC-20 SECAM para obtener una imagen en color en una TV multi sistema. El modulador funciona correctamente. Se sintonizó una TV multi sistema en el canal 36, se seleccionó sonido "L" y se obtuvo la imagen en color en pantalla. En el caso de utilizar un cable de vídeo y sonido, la imagen es monocromática (incluso en una TV Multi sistema).
Mitsumi RF Modulator (PAL I) (VIC-20)
Adquirido en el Reino Unido. Nº de serie: 251083-02 (made in Japan)
Modulador RF (PAL I) para el Commodore VIC-20 (1981-1982) fabricado por Mitsumi (1954), empresa japonesa especializada en la producción de productos electrónicos de consumo, entre ellos los periféricos de los ordenadores. El ordenador VIC-20 de Commodore estaba diseñado con conector de vídeo y sonido (DIN-5) para un monitor. No disponía de conector RF para la TV y, por ese motivo, se vendía con un modulador externo (VIC-20 RF Modulator). El modulador tenía un cable con un conector DIN-5 de entrada de vídeo y sonido (se conectaba al ordenador) y un conector RCA con la salida RF para la TV (se conectaba a una TV mediante un cable). Uno de los pines del conector DIN-5 (el pin 1) proporcionaba la alimentación (6V DC) que necesitaba el modulador. El modulador RF de MItsumi se vendió en el Reino Unido con modulación PAL "I" (las TV del Reino Unido utilizan la modulación PAL "I" y no se obtiene sonido con el modulador PAL B/G utilizado en Alemania y España).
El VIC-20 estaba destinado a convertirse en un ordenador de consumo doméstico (el ordenador de casa o "home computer"). Se había diseñado con un conector DIN-5 para conectarlo a un monitor, con sonido e imagen en color (no tenía la posibilidad de conectarse directamente a una TV). Sin embargo, a principio de la década de 1980, la mayoría de los hogares solo tenían una TV (con un único conector) para recibir la seña RF de la antena. Por ese motivo, para utilizar el VIC-20 como un "home computer" era necesario utilizar el modulador externo (el modulador convertía la señal de video y la de sonido procedente del ordenador en una señal RF reconocible para la TV). El modulador utilizaba la salida de sonido (pin 3), la de vídeo compuesto (pin 4), la conexión a tierra (pin 2 central) y la alimentación de +6V DC (pin 1) del conector DIN-5 del ordenador. El pin 5 de vídeo (high) se utilizaba en los anteriores ordenadores Commodore CBM/PET (no era de utilidad en el VIC-20).
Para acceder al interior se extraía el tornillo de seguridad y se retiraba la carcasa (la carcasa, sujeta a presión, era una pletina doblada en forma de "U" que cubría la parte superior, la posterior y la inferior del modulador). A diferencia de los moduladores originales (Commodore RF Modulator), el modulador de Mitsumi tenía un modulador completo dentro de una caja metálica que no permitía ver los componentes del interior. En la parte posterior tenía una etiqueta con un número de referencia (332 T). El modulador de Commodore (fotografía de la derecha) tenía en el interior la placa base (con los componentes) visible directamente al retirar la carcasa.
En la parte inferior de la caja metálica tenía grabado el logotipo y el nombre de la empresa fabricante (MITSUMI).
Cable de vídeo y sonido
El VIC-20 no disponía de salida RF para la TV y si no se disponía de un monitor, como pasaba en la mayoría de los hogares, era necesario disponer de un modulador externo con el que conectarse a la TV. El pin 1 (+6V) proporcionaba la alimentación del modulador externo. Se conseguía mejor calidad de imagen mediante un cable de vídeo compuesto con el que conectarlo a la TV, sacando la imagen del conector DIN-5. Utilizando los tres pines: pin 3 de sonido (AUDIO), pin 4 de video (VIDEO LOW) y pin 2 de tierra (GND) se podía confeccionar un conector de vídeo y sonido a una TV con euroconector (utilizando un adaptador) o con conectores RCA de vídeo y sonido independientes.
El conector funciona en el VIC y en otros ordenadores Commodore de 8 bits (también es compatible con los Atari de 8 bits). Se utilizan los pines 2 (masa), 3 (sonido) y 4 (vídeo compuesto).
Cartuchos del VIC
- Cartucho VIC-1213 Machine Language Monitor
- Cartucho VIC-1914 Adventure Land
- Cartucho VIC-1916 Mission Impossible
- Cartucho VIC-1922 Cosmic Cruncher
Manuales
Se disponen de varios manuales del Commodore VIC y de distintas procedencias. Los tres primeros "An Introduction to BASIC" "Part1" (2) y "Part2" están impresos en Inglaterra (1981 y 1982) son de tamaño DIN A4 y en ellos se incluyen fichas con diversas prácticas (Experiment) hasta un total de 25. Formaban parte de un curso de aprendizaje y se complementaban con cuatro cintas de casete.
Los otros manuales estaban incluidos en la venta del ordenador. Dos de ellos están en inglés, uno impreso en Alemania y el otro en Inglaterra. En estos manuales "Personal Computing on the VIC-20, A friendly computer guide" se adentra directamente en el uso del ordenador y se dan unas nociones de BASIC, incidiendo en como sacar mejor partido de los gráficos y sonido del ordenador. En alemán se dispone del manual "VolksComputer Hambuch" similar con ligeras diferencias al manual escrito en inglés y el manual de programación "Programmier Hamdbuch" que como su nombre indica incide en el BASIC y en como programar el ordenador. Además se disponen de otros documentos relativos a la instalación del VIC (inglés), una introducción al lenguaje en código máquina (alemán) y una promoción para la ampliación de la garantía del ordenador y de otros accesorios.
El libro "Lerne BASIC mit dem VolksComputer VC20" es un manual que a través de sus 24 lecciones introduce al estudiante de informática en las complejidades de la programación en BASIC del ordenador.
Bolsa de transporte Commodore Computer (VIC-20)
Bolsa de transporte Commodore Computer fabricada, con material flexible, por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). La longitud de la bolsa se ajustaba al tamaño de la caja del ordenador. Sin embargo, su anchura le permitía transportar, además del ordenador, manuales, programas (cintas y cartuchos) y accesorios (entre ellos un reproductor de casete y los joystick. En la parte frontal tenía serigrafiado el logotipo y el nombre de la empresa (Commodore Computer).
Bolsa de transporte Commodore Computer fabricada, con material flexible, por la empresa norteamericana Commodore para sus ordenadores VIC-20 (1981-1982). La longitud de la bolsa se ajustaba al tamaño de la caja del ordenador. Sin embargo, su anchura le permitía transportar, además del ordenador, manuales, programas (cintas y cartuchos) y accesorios (entre ellos un reproductor de casete y los joystick. En la parte frontal tenía serigrafiado el logotipo y el nombre de la empresa (Commodore Computer).
Se adquirió conjuntamente con un Commodore VIC (con su caja), un reproductor de casete (C2N Cassette/Datassette), cintas de casete, cartuchos y otros accesorios.
Lo9s dos lados de la consola tenían la misma serigrafía (Commodore Computer).
Commodore 64 (primer modelo)
El Commodore 64 fue el ordenador más vendido del mundo. Generó una histórica rivalidad con el Spectrum de Sinclair. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, dos joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El primer modelo tuvo tres versiones:
El C64-1 (versión original, ASSY 326298) (1982) que externamente mantenía algunas de las características del VIC. Su placa base. ASSY 326298 (inicialmente la revisión 6), contó con tres revisiones posteriores, la A, la B y la C. Además en Alemania se fabricó otra placa base, la KU-14194HB (los C64 que incorporaban esta placa base solo se vendieron en Europa). El conector de vídeo era de cinco pines (como el VIC-20), aunque sin los 6V del pin 1 (necesarios para el modulador externo del VIC). El conector de las siguientes versiones se cambió a DIN-8.
El C64-2 (versión A, ASSY 250407) (1983). Se diferenciaba de la versión original (C64-1) por el conector de vídeo (ocho pines) y por su nueva placa base (ASSY 250407) que contó con varias revisiones internas (la A, la B y la C). Esta segunda versión (C64-2) con el color de la carcasa de color marrón, llegó a ser la más representativa de los ordenadores Commodore 64.
El C64-3 (versión B, ASSY 250425) (1984). Sustituyó a las versiones anteriores. En el anverso de su placa base figuraba el año (1984) y en el reverso las dos revisiones posteriores (A y B).
Las revisiones de la placa base del C64 (primer modelo) fueron:
Commodore 64 (C64-2) (1983) SECAM
Adquirido en Francia. Nº de serie: U.K.B 768989 (made in England)
ASSY 250407. Revisión B
Segunda versión (C64-2) del primer modelo (conocido como "panera") del Commodore 64 que se vendió en Francia con modulación SECAM. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. La señal RF del C64 SECAM (este ordenador) era monocromática. En Francia, la imagen en color se obtenía mediante un adaptador externo R.V.B (RGB) que se conectaba al conector DIN-8 (no había sido modificado) de vídeo PAL y sonido. Años más tarde Sega aplicó esta solución a las consolas Master System y Mega Drive vendidas en Francia.
El Commodore 64 (primer modelo) incorporaba un procesador 6510 (MOS 6510 CBM), 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado y a la derecha tenía una pegatina (con las modalidades de la señal de vídeo) y un diodo de encendido (POWER),
Las especificaciones de la pegatina eran las siguientes:
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), un sintonizador (L/H) de canales (sintonización fina), un conector RF para la TV (SECAM, con imagen en B/N y sonido), un conector DIN-8 de vídeo compuesto PAL y sonido (VIDEO), un conector DIN-6 como puerto serie (SERIAL) para disquetera externa o impresora (directamente o a través de la disquetera), un conector propietario (CASSETTE) para un reproductor de casete (datassette) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones. Una novedad con relación al VIC fue el conector RF de TV.
En el lateral derecho tenía dos conectores para joystick (CONTROL PORT 1 y CONTROL PORT 2), un interruptor de encendido/apagado (ON) y el conector (DIN-7) para la fuente de alimentación externa (POWER)
En la parte interna de la carcasa superior (además del teclado) estaba sujeto un modulador interno que proporciona la señal SECAM.
ASSY 250407. Revisión B
Segunda versión (C64-2) del primer modelo (conocido como "panera") del ordenador con el logotipo "COMODORE" escrito en negro en una pletina plateada. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 con logotipo en pletina plateada (este ordenador) se vendió en pequeña cantidad en Europa (el logotipo plateado era el que se que utilizaba en las fotografías de los ordenadores de las cajas de embalaje).
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado, a la derecha, tenía un diodo de encendido con la inscripción "64" en lugar del estandarizado "POWER".
En la parte posterior tenía (de izquierda a derecha y sin indicación impresa alguna): un puerto para cartuchos (para programas o juegos), un sintonizador de canales (sintonización fina), un conector RF para la TV (PAL, con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para disquetera externa o impresora (directamente o a través de la disquetera), un conector propietario para un reproductor de casete específico (denominado datassette) y un puerto de usuario para conectar un módem o un cartucho RS232 de comunicaciones.
El C64-2 (versión A, ASSY 250407) (1983). Se diferenciaba de la versión original (C64-1) por el conector de vídeo (ocho pines) y por su nueva placa base (ASSY 250407) que contó con varias revisiones internas (la A, la B y la C). Esta segunda versión (C64-2) con el color de la carcasa de color marrón, llegó a ser la más representativa de los ordenadores Commodore 64.
El C64-3 (versión B, ASSY 250425) (1984). Sustituyó a las versiones anteriores. En el anverso de su placa base figuraba el año (1984) y en el reverso las dos revisiones posteriores (A y B).
Las revisiones de la placa base del C64 (primer modelo) fueron:
C64-1 (1982)
- ASSY 326298
- ASSY 326298. Revisión A
- ASSY 326298. Revisión B
- ASSY 326298. Revisión C
- ASSY KU-14194HB
- ASSY 250407. Revisión A
- ASSY 250407. Revisión B
- ASSY 250407. Revisión C
- ASSY 250425
- ASSY 250425. Revisión A
- ASSY 250425. Revisión B
Commodore 64 (primer modelo)
Commodore 64 (C64-2) (1983) SECAM
Adquirido en Francia. Nº de serie: U.K.B 768989 (made in England)
ASSY 250407. Revisión B
Segunda versión (C64-2) del primer modelo (conocido como "panera") del Commodore 64 que se vendió en Francia con modulación SECAM. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. La señal RF del C64 SECAM (este ordenador) era monocromática. En Francia, la imagen en color se obtenía mediante un adaptador externo R.V.B (RGB) que se conectaba al conector DIN-8 (no había sido modificado) de vídeo PAL y sonido. Años más tarde Sega aplicó esta solución a las consolas Master System y Mega Drive vendidas en Francia.
El Commodore 64 (primer modelo) incorporaba un procesador 6510 (MOS 6510 CBM), 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado y a la derecha tenía una pegatina (con las modalidades de la señal de vídeo) y un diodo de encendido (POWER),
Las especificaciones de la pegatina eran las siguientes:
- Color RGB y sonido por euroconector (PERITELEVISION RVB) (con adaptador)
- Vídeo compuesto PAL y sonido, obtenido directamente del conector.
- Señal RF con modulación SECAM en blanco y negro (Noir el Blanc UHF FRANCE)
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), un sintonizador (L/H) de canales (sintonización fina), un conector RF para la TV (SECAM, con imagen en B/N y sonido), un conector DIN-8 de vídeo compuesto PAL y sonido (VIDEO), un conector DIN-6 como puerto serie (SERIAL) para disquetera externa o impresora (directamente o a través de la disquetera), un conector propietario (CASSETTE) para un reproductor de casete (datassette) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones. Una novedad con relación al VIC fue el conector RF de TV.
En el lateral derecho tenía dos conectores para joystick (CONTROL PORT 1 y CONTROL PORT 2), un interruptor de encendido/apagado (ON) y el conector (DIN-7) para la fuente de alimentación externa (POWER)
La prueba de funcionamiento se ha hecho con la señal de vídeo compuesto (PAL) y sonido del conector DIN-8 utilizando únicamente la señal de vídeo compuesto y sonido (con un conector DIN-5 del VIC-20). La imagen obtenida con la señal de vídeo compuesto es de buena calidad. Fue imposible sintonizar (en una TV PAL) la señal RF del ordenador (SECAM).
La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
En la parte interna de la carcasa superior (además del teclado) estaba sujeto un modulador interno que proporciona la señal SECAM.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 906114-01) de control de memoria (PLA) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y MOS 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (M3764-15RS) de 8K cada uno están en dos líneas (a la izquierda). El IC de SRAM (MM2114-3) de 0,5K, está situado en una línea intermedia a la izquierda del IC de sonido (MOS 6581). la placa base es la ASSY 250407 Revisión B)
Se ha recibido con manuales, juegos en casete y fuente de alimentación. Los manuales están escritos en francés: "Manuel Micro-Ordinateur Commodore 64", "Commodore 64 Introduction au BASIC Tome 1", "Commodore 64 Ordinateur Personal, Manual D'Utilisation".
Entre las cintas se incluyen dos (1 y 2) de programación "Autoformation au BASIC" y seis con juegos de "64 Supersoft": "Burguer Chase", "Xerons", "Crazy Kong", "Tank Atack", "Wild Fire" y "3-D Glooper".
Commodore 64 (C64-2) (1983) (Pletina plateada)
Adquirido en Italia. Nº de serie: U.K B. 11 58473 (made in England). ASSY 250407. Revisión B
Segunda versión (C64-2) del primer modelo (conocido como "panera") del ordenador con el logotipo "COMODORE" escrito en negro en una pletina plateada. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 con logotipo en pletina plateada (este ordenador) se vendió en pequeña cantidad en Europa (el logotipo plateado era el que se que utilizaba en las fotografías de los ordenadores de las cajas de embalaje).
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado, a la derecha, tenía un diodo de encendido con la inscripción "64" en lugar del estandarizado "POWER".
En la parte posterior tenía (de izquierda a derecha y sin indicación impresa alguna): un puerto para cartuchos (para programas o juegos), un sintonizador de canales (sintonización fina), un conector RF para la TV (PAL, con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para disquetera externa o impresora (directamente o a través de la disquetera), un conector propietario para un reproductor de casete específico (denominado datassette) y un puerto de usuario para conectar un módem o un cartucho RS232 de comunicaciones.
En el lateral derecho tenía dos conectores para joystick (CONTROL PORT 1 y CONTROL PORT 2), un interruptor de encendido/apagado (ON) y el conector (DIN-7) para la fuente de alimentación externa (POWER)
Para acceder al interior se extraían tres torillos y se retiraba la carcasa superior con el teclado (este ordenador no tiene una lámina de protección electromagnética cubriendo la placa base).
Commodore 64 (C64-2) (1983) teclas de función color naranja
Adquirido en Alemania. Nº de serie: WG A 94747 (made in W.-Germany).
ASSY 250407. Revisión B.
ASSY 250407. Revisión B.
Segunda versión (C64-2) del primer modelo (conocido como "panera") del ordenador con logotipo con los seis colores (en relieve) del Commodore 64 y con las teclas de función de color naranja. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. Las teclas de función del teclado del C64 tuvieron dos colores, la mayor parte de color marrón y, en menor cantidad, de color naranja (en este ordenador).
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado, a la derecha, tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha y sin indicación impresa alguna: un puerto para cartuchos (programas o juegos), un control de sintonización fina de canales, un conector RF para la TV (PAL con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector propietario para un reproductor de casete específico (datassette) y un puerto de usuario para un módem o un cartucho RS232 de comunicaciones.
En el lateral derecho tenía dos conectores para joystick (CONTROL PORT 1 y CONTROL PORT 2), un interruptor de encendido/apagado (ON) y el conector (DIN-7) para la fuente de alimentación externa (POWER)
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima del teclado, a la derecha, tenía un diodo de encendido (POWER).
En la parte posterior tenía (de izquierda a derecha y sin indicación impresa alguna: un puerto para cartuchos (programas o juegos), un control de sintonización fina de canales, un conector RF para la TV (PAL con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector propietario para un reproductor de casete específico (datassette) y un puerto de usuario para un módem o un cartucho RS232 de comunicaciones.
En el lateral derecho tenía dos conectores para joystick (CONTROL PORT 1 y CONTROL PORT 2), un interruptor de encendido/apagado (ON) y el conector (DIN-7) para la fuente de alimentación externa (POWER)
La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 906114-01) de control de memoria (PLA) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y MOS 901225-01 de 4K con los caracteres). Los ocho IC,s de memoria RAM (5K4164ANP-15) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (MSM2114L-3RS) está situada en una línea intermedia a la izquierda del IC de sonido (MOS 6581). La placa base es la ASSY 250407 Revisión B.
Commodore 64 carcasa australiana (C64-2) (1983)
Adquirido en el Reino Unido. Nº de serie: S/N. (Produced in South Australia").
ASSY 250407. Revisión C.
ASSY 250407. Revisión C.
Era un modelo situado a caballo entre los primeros C64 (panera) y el C64 C (C64 II) de los que se diferenciaba por su carcasa (la placa base y el teclado eran las de un C64). El Commodore 64 original fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC-20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. Este modelo de carcasa se fabricó en Australia ("Produced in South Australia"), aunque se han encontrado unidades en otros países, entre ellos el Reino Unido y Sudáfrica. Este ordenador en particular tiene una placa base de un C64 fabricado en 1983 (ASSY 250407, revisión C).
Las prestaciones del C64 con carcasa australiana eran las misma que las del C64 original: incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
En la parte posterior tenía (de izquierda a derecha): una perforación para un pulsador de reinicio (RESET) sin instalar, un puerto de expansión para cartuchos (EXPANSION PORT), un control de sintonización fina (L/H), un conector RF para la TV (PAL, imagen en color y sonido), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para un puerto serie (SERIAL) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (CASSETTE) para un reproductor de casete (datassette) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones . Entre el puerto del reproductor de casete y el de usuario tenía también una pequeña perforación con la inscripción "D-DOS" sin ninguna funcionalidad.
En el lateral derecho tenía dos conectores de joystick (PORT 1 y PORT 2), un interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación (DIN-7).
La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 906114-01) de control de memoria (PLA) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y GI 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (MCM6665BP20) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (MM2114N-3) está situada en una línea intermedia a la izquierda del IC de sonido (MOS 6581).
Commodore 64 (C64-3) (1984)
Las prestaciones del C64 con carcasa australiana eran las misma que las del C64 original: incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
En la parte posterior tenía (de izquierda a derecha): una perforación para un pulsador de reinicio (RESET) sin instalar, un puerto de expansión para cartuchos (EXPANSION PORT), un control de sintonización fina (L/H), un conector RF para la TV (PAL, imagen en color y sonido), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para un puerto serie (SERIAL) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (CASSETTE) para un reproductor de casete (datassette) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones . Entre el puerto del reproductor de casete y el de usuario tenía también una pequeña perforación con la inscripción "D-DOS" sin ninguna funcionalidad.
En el lateral derecho tenía dos conectores de joystick (PORT 1 y PORT 2), un interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación (DIN-7).
La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 906114-01) de control de memoria (PLA) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y GI 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (MCM6665BP20) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (MM2114N-3) está situada en una línea intermedia a la izquierda del IC de sonido (MOS 6581).
Commodore 64 (C64-3) (1984)
Adquirido en España. Nº de serie: U.K. B2 248200 (made in Japan).
ASSY 250425. Revisión A.
Tercera versión (C64-3) del primer modelo (conocido como "panera") fabricado en Japón (número de serie U.K. B2 248200, made in Japan) con el logotipo de seis colores (en relieve) y el teclado oscuro con teclas de función de color marrón. Esta composición fue la más conocida de este primer modelo. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 (C64-3) se mantuvo en el mercado hasta que fue sustituido por el C64C. En esta versión, el sintonizador de canales (L/H) se había suprimido en los ordenadores con modulación PAL vendidos en Europa. Con respecto a las versiones anteriores, en la placa base de este ordenador (ASSY 250425. Revisión A), la posición del IC de sonido y del IC de control de memoria se habían intercambiado y, además, el IC de SRAM se había desplazado a una línea inferior de la placa.
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
ASSY 250425. Revisión A.
Tercera versión (C64-3) del primer modelo (conocido como "panera") fabricado en Japón (número de serie U.K. B2 248200, made in Japan) con el logotipo de seis colores (en relieve) y el teclado oscuro con teclas de función de color marrón. Esta composición fue la más conocida de este primer modelo. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 (C64-3) se mantuvo en el mercado hasta que fue sustituido por el C64C. En esta versión, el sintonizador de canales (L/H) se había suprimido en los ordenadores con modulación PAL vendidos en Europa. Con respecto a las versiones anteriores, en la placa base de este ordenador (ASSY 250425. Revisión A), la posición del IC de sonido y del IC de control de memoria se habían intercambiado y, además, el IC de SRAM se había desplazado a una línea inferior de la placa.
El Commodore 64 (primer modelo) incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
En la parte posterior tenía (de izquierda a derecha): un puerto de expansión, un conector RF para la TV (PAL, con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (a la derecha) para un módem o un cartucho RS232 de comunicaciones (el selector de canales de TV estaba anulado).
En el lateral derecho tenía dos conectores para joystick, un interruptor de encendido/apagado y el conector DIN-7 para la fuente de alimentación (POWER)
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC de sonido (MOS 6581) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y MOS 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (M3764-20RS) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (TMM2114AP-15) está situada en una línea inferior en medio de otros pequeños IC,s.
Commodore 64 (C64-3) (1984)
Adquirido en el Reino Unido. Nº de serie: U.K. B2 397519 (made in England).
ASSY 250425. Revisión B.
Tercera versión (C64-3) del primer modelo (conocido como "panera") fabricado en el Reino Unido con logotipo con seis colores (en relieve) y el teclado oscuro con teclas de función de color marrón. Esta composición fue la más conocida de este primer modelo. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 (C64-3) se mantuvo en el mercado hasta que fue sustituido por el C64C. El sintonizador de canales (L/H) se había suprimido en los ordenadores con modulación PAL vendidos en Europa. Con respecto a las versiones anteriores, la posición de los IC,s de sonido y el de control de memoria se habían intercambiado y el IC de SRAM había sido desplazado a una línea inferior de la placa. Este ordenador, con la revisión B de la placa (ASSY 250425), lleva un procesador MOS technology 8500R3 en lugar del MOS 6510 que llevan las versiones anteriores de la placa base y la revisión A de esta versión.
El Commodore 64 (primer modelo, versión C64-3 Rev B) incorporaba un procesador MOS 8500R3, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos de programas o juegos (MEMORY EXPANSION), un conector RF para la TV (PAL, con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones.
En el lateral derecho tenía dos conectores de joystick, un interruptor de encendido/apagado y el conector DIN-7 para la fuente de alimentación (POWER). Una pletina dorada ocupa el fondo del espacio reservado para los conectores.
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba cubierta parcialmente por una placa metálica de protección electromagnética que se utilizaba también de difusor de calor (necesario para el correcto funcionamiento de esta versión).
El procesador (MOS 8500R3) está situado en una linea superior entre el IC de sonido (MOS 6581R3) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y MOS 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (MN4164P) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (TMM314APL-3) está situada en una línea inferior en medio de otros pequeños IC,s
Fuentes de alimentación
Externamente son similares a los transformadores del VIC (sin que sean definitivos los modelos de la fotografía) y proporcionan los mismos voltajes: 9V 1A AC y 5V 1,5A DC, en un conector DIN-7 al que le faltan tres pines (al igual que en el VIC-20).
Externamente son similares a los transformadores del VIC (sin que sean definitivos los modelos de la fotografía) y proporcionan los mismos voltajes: 9V 1A AC y 5V 1,5A DC, en un conector DIN-7 al que le faltan tres pines (al igual que en el VIC-20).
Cables de TV
Todos los ordenadores de Commodore (y los VIC con el modulador externo) tenían la posibilidad de conectarse a la TV, mediante su salida RF. El cable era el estándar de la época con el conector RCA por el lado del ordenador y uno de antena para la TV. Se conseguía mejor imagen utilizando él conector DIN-8 de salida de vídeo con un conector RCA de vídeo compuesto y uno (o dos) para el sonido.
El conector es DIN-8), por lo que estos cables de vídeo no pueden ser utilizados en un VIC que tiene un conector DIN-5. El conector de vídeo compuesto del VIC si que funciona perfectamente en un C64 o C128 (aunque solo tenga 5 pines). Lo más sencillo de fabricar es un conector de vídeo compuesto utilizando los pines 2 (masa), 3 (sonido) y 4 (vídeo).
Todos los ordenadores de Commodore (y los VIC con el modulador externo) tenían la posibilidad de conectarse a la TV, mediante su salida RF. El cable era el estándar de la época con el conector RCA por el lado del ordenador y uno de antena para la TV. Se conseguía mejor imagen utilizando él conector DIN-8 de salida de vídeo con un conector RCA de vídeo compuesto y uno (o dos) para el sonido.
El conector es DIN-8), por lo que estos cables de vídeo no pueden ser utilizados en un VIC que tiene un conector DIN-5. El conector de vídeo compuesto del VIC si que funciona perfectamente en un C64 o C128 (aunque solo tenga 5 pines). Lo más sencillo de fabricar es un conector de vídeo compuesto utilizando los pines 2 (masa), 3 (sonido) y 4 (vídeo).
Accesorios C64
Commodore VC 1541 (disquetera externa) (1982)
Adquirida en Alemania. Nº de serie: 417571 (made in Japan)
La primera disquetera de la serie, la 1540 (VIC-20) se fabricó para el VIC-20. Cuando salió al mercado el C64, se sustituyó por la VC-1541 (VIC-1541) que fue la primera compatible con los dos ordenadores (esta disquetera). La serie se completó posteriormente con la Commodore 1541 con carcasa de color oscuro como la del C64 (1984), la Commodore 1541 (conocida como 1541 C) con la carcasa de un color claro (1986) y la Commodore 1641-II con fuente de alimentación externa (1988). La VC 1541 (VIC 1541) era una disquetera de 5,25", de lectura por una sola cara (170K).
La unidad disponía de su propio procesador 6502 (MOS 6502 B), 2K de RAM (en un IC) y 16K de ROM (en dos IC,s) con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (de color verde) y otro de lectura de la disquetera (de color rojo).
La unidad disponía de su propio procesador 6502 (MOS 6502 B), 2K de RAM (en un IC) y 16K de ROM (en dos IC,s) con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (de color verde) y otro de lectura de la disquetera (de color rojo).
En la parte posterior tenía el conector de alimentación, el interruptor de encendido/apagado (on-off), un fusible (FUSE) y dos conectores DIN-6 como puertos serie: uno para el ordenador y otro para la impresora (paso a través). Para acceder al interior se extraían cuatro tornillos de la carcasa inferior y se retiraba la carcasa superior ( la placa base es de 1982).
El procesador MOS 6502 B, está a la derecha (arriba). Los dos IC,s de ROM (un IC M5L2764K etiquetado como "Fast DOS" y un MOS MOS 325302.01) de 8K cada uno, están a la izquierda del procesador. El IC de RAM (Toshiba TC5517AP) de 2K está al lado de los IC,s de ROM (abajo).
"elite" DR64 Datenrecorder (C64) (1986)
Adquirido en Alemania. Nª de serie: I1 9850934 (Kaufhof AG-Köln).
En la carcasa superior tenía una serigrafía con el logotipo (e) con el nombre en su interior (elite) y el modelo (DR64), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTOMATIC STOP"), un espacio libre para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP/EJECT y PAUSE).
Reproductor de casete para los ordenadores C64 de la empresa norteamericana Commodore. El "elite" DR64 Datenrecorder era compatible con todos los ordenadores de 8 bit (1981-1990) de la empresa norteamericana destinados al consumo doméstico (home computer). Fabricado en Taiwán, fue distribuido en Alemania por la cadena de grandes almacenes Kaufhof AG Köln (la empresa alemana también distribuyó la serie de joystick "elite"). Tenía el mismo conector propietario utilizado por la empresa Commodore y solo se podía conectar en los ordenadores compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). Su mecanismo interno era similar al que utilizaban los reproductores de casete originales (C2N Cassette/Datassette/1530 Datassette) fabricados en Taiwan. Aunque el fabricante del mecanismo interno era el mismo (WEI CHIEN), la placa base era de distinto fabricante (de referencia 1531 en el Datassette y Videoking en el Datenrecorder) y tenía menos prestaciones. A diferencia de los reproductores originales, el "elite" DR64 no tenía tecla de "EJECT" independiente (la compartía con "STOP") y en su lugar tenía una de "PAUSE" (el elite DR64 tenía pausa manual).
En la carcasa superior tenía una serigrafía con el logotipo (e) con el nombre en su interior (elite) y el modelo (DR64), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTOMATIC STOP"), un espacio libre para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP/EJECT y PAUSE).
En la parte posterior tenía un conector jack para una fuente de alimentación externa y la salida del cable del conector propietario de transmisión/recepción de datos (en el Commodore C2N/Datassette, el conector hacía también la función de fuente de alimentación).
En la carcasa inferior tenía una etiqueta con el logotipo (e) con el nombre (elite), el modelo Datenrecorder DR64, una referencia al la ley alemana de protección electromagnética de 1984 (Funkentstört nach DBP Vfg 1046/1984) y el nombre de la empresa distribuidora (Kaufhof AG Köln). El número de serie (I1 9850934) estaba en una segunda etiqueta. Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno.
Noris Data Datenrekorder DR 1535 (C64)
Adquirido en Alemania. Nº de serie: 449 (made in Taiwan)
Reproductor de casete para los ordenadores C64 de la empresa norteamericana Commodore. El Noirs Data Datenrekorder era compatible con todos los ordenadores de 8 bit (1981-1990) de la empresa norteamericana destinados al consumo doméstico (home computer). Fabricado en Taiwán, fue distribuido en Alemania por la empresa (o marca) "noris ®" (sin dato alguna sobre la empresa distribuidora). Tenía el mismo conector propietario utilizado por la empresa Commodore y solo se podía conectar en los ordenadores compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). A diferencia de los reproductores de casete originales de Commodore (C2N Cassette/Datassette/1530 Datassette), el Noris Data Datenrekorder no tenía tecla de "EJECT" independiente (la compartía con "STOP") y, en su lugar, tenía una de "PAUSE" (el Datenrekorder DR 1535 tenía pausa manual). El conector propietario (de seis pines) de este reproductor ha sido sustituido por un conector DIN-6.
Reproductor de casete para los ordenadores C64 de la empresa norteamericana Commodore. El Noirs Data Datenrekorder era compatible con todos los ordenadores de 8 bit (1981-1990) de la empresa norteamericana destinados al consumo doméstico (home computer). Fabricado en Taiwán, fue distribuido en Alemania por la empresa (o marca) "noris ®" (sin dato alguna sobre la empresa distribuidora). Tenía el mismo conector propietario utilizado por la empresa Commodore y solo se podía conectar en los ordenadores compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). A diferencia de los reproductores de casete originales de Commodore (C2N Cassette/Datassette/1530 Datassette), el Noris Data Datenrekorder no tenía tecla de "EJECT" independiente (la compartía con "STOP") y, en su lugar, tenía una de "PAUSE" (el Datenrekorder DR 1535 tenía pausa manual). El conector propietario (de seis pines) de este reproductor ha sido sustituido por un conector DIN-6.
En la carcasa superior tenía una serigrafía con el el nombre (Noris DATA y el modelo (Datenrekorder DR 1535), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "FULL AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP/EJECT y PAUSE). En la carcasa superior también tenía una etiqueta con el número de serie (449).
En la parte posterior tenía la salida del cable con el conector (DIN-6) de transmisión/recepción de datos (el conector DIN-6 sustituye al original de seis pines). El conector hacía también la función de fuente de alimentación (no tenía fuente de alimentación externa). Al no disponer de fuente de alimentación externa, el Datenrekorder DR 1535 solo se podía conectar a los ordenadores que le proporcionaran la alimentación (5V y 6V DC) a través del conector.
El conector de seis pines del reproductor de casete de los ordenadores C64/C128 proporcionaban la alimentación necesaria (5V y 6V DC) al C2N Cassette/1530 Datassette, Al no disponer de fuente de alimentación externa, el reproductor de Noris DR Datenrekorder solo puede funcionar conectado a un ordenador compatible, utilizando un adaptador (con conector de 6 pines original).
El conector DIN-6 seria de utilidad como remedio casero para conectar el Datenrekorder a un ordenador de la serie Commodore 264 (también con un adaptador, en este caso con un conector mini DIN-7)
En la carcasa inferior tenía una etiqueta con el modelo (DATEN-REKORDER noris ® DR 1535) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior quedando a la vista el mecanismo interno.
En la placa tenía serigrafiado un número de referencia (DM-6403N)
Caja de un reproductor compatible C64 (solo caja)
Esta caja pertenece a un reproductor de casete DWE-3600. Llegó con otro reproductor también compatible dentro, el DR-64.
Commodore SFX Music Maker (Commodore & Music Sales Limited) (1984)
Adquirido en Alemania. S/N (made in England)
Conjunto musical diseñado para utilizar en un C64. Fue el resultado de la colaboración de la división en el Reino Unido de la empresa norteamericana Commodore (Commodores Bussines Machines (UK) Limited) y la empresa británica SFX Computer Software (División de Music Sales Limited). Estaba formado por un teclado (Commodore SFX) y un programa inicial de instalación (C64 Music Maker Software) desarrollado por la empresa británica en colaboración con la filial inglesa de Commodore (Commodore © Music Sales Limited). El teclado musical (Commodore SFX) convertía al C64 en un instrumento musical, con capacidad de crear efectos sonoros y sintetizar música de piano, tambores y guitarras (entre otros instrumentos). El programa incluía música de acompañamiento (pre-programmed bass and rhythm patterns), accesibles desde un menú de inicio (en el menú tenía ocho funciones).
El teclado estaba diseñado para el C64 inicial (1982-1984), aunque también era compartible con los posteriores C64 Aldi (1987-1988) y C64G (1989.1990) (no ajustaba bien en el C64C). En la esquina inferior derecha tenía grabado el nombre del teclado (Commodore SFX).
En la caja se indicaba el nombre (COMMODORE MUSIC MAKER), el usuario al que estaba destinado (FOR MUSICIANS & BEGINNERS) y la categoría del periférico (Commodore 64 SOFTWARE CASSETTE). También se especificaba el contenido: el teclado (MUSIC KEYBOARD). el programa (software program), un tutorial ( songbook and music tutor), pegatinas (keyboard stickers) y un manual de usuario (and users guide). En la caja también se indicaba el nombre del teclado (Commodore SFX).
Se distribuía con el programa COMMODORE 64 MUSIC MAKER SOFTWARE (Commodore © 1984 Music Sales Limited).
En la parte inferior tenía impreso el nombre (COMMODORE MUSIC MAKER) y su descripción. A la izquierda tenía un listado del contenido: el teclado (Music Keyboard Overlay), el tutorial (con 28 canciones), las pegatinas (para principiantes), el manual de usuario y un catálogo de música disponible. A la derecha se indicaban sus posibilidades: reproducir canciones famosas, componer música, crear efectos electrónicos, imitar el sonido de docenas de instrumentos y grabar canciones. En el centro tenía representado el menú inicial: F1 (CHANGE BASS), F2 (RHYTHM SELECT 3), F3 (POLY PLAY), F4 (CHANGE OCTAVE), F5 (SELECT VOICE 1), F6 (MODIFY VOICE), F7 (SEQUENCER) y F8 (SAVE/LOAD MENU). También se indicaba el año de fabricación (© 1984), las empresa colaboradoras (Music Sales Limited y COMMODORE BUSINESS MACHINES (UK) LIMITED) y el lugar de fabricación (MADE IN ENGLAND).
En la caja se incluía una tarjeta postal con los títulos disponibles (en cinta y disquete).
Interface Infinity C64SD (4 GB) (Versión 2.0) (C64) (2011)
Adquirido en Italia. S/N
El Interface Infinity C64SD incorporaba un IC con arquitectura RISC (Advanced RISC Architecture) ATmega1284P (AVR 8-bit Microcontroller) con 128K de memoria Flash programable para el sistema, 16K de RAM (SRAM) y 4K de ROM (EEPROM). Los juegos se ejecutaban desde en una tarjeta SD externa(FAT 16/FAT 32) con una capacidad máxima de 8GB. También permitía ejecutar los programas desde unidades físicas (disquetera externa o reproductor de casete) utilizando sus conectores con paso a través. En la cubierta metálica frontal tenía el logotipo y el nombre de la empresa norteamericana (Commodore), el nombre del interface (C64 SD), la versión (V2.0) y el nombre de la empresa italiana (Manosoft). En la parte frontal (placa base) tenía visibles tres diodos (POWER, BUSY y R/W), dos pulsadores (RESET y DISK), un conector de cinco pines (para el puerto serie) y un conector DIN-6 (del Datassette). En la placa (entre los dos conectores) tenía serigrafiado el nombre (C64 SD), la empresa fabricante (by Manosoft) y la versión (V2). El pulsador de "RESET" funciona directamente en el VIC-20 y el C64 y con adaptador en el C128 y Plus4.
En la cubierta metálica posterior tenía una etiqueta con el nombre (INFINITY) y el signo "infinito" (∞), un pulsador (REVERSE BUTTON for future development firmware), dos micro interruptores (DIPSWITCH Configuration Device 8, 9, 10, 11) de dos posiciones (ON 1-2), un conector de tres pines (JUMPER) para seleccionar alimentación interna (VIC-20 y C64) o externa de 5V (C128/Plus4) del pulsador de "RESET" (utilizando en este caso un cable con un adaptador), un conector para alimentación externa de 9V (C128/Plus4), un conector DIN-6 del puerto serie (paso a través) y un conector de 6 pines para el Datassette utilizado (en caso de conectarlo) con una expansión (en el manual no se indica como configurar los dos micro interruptores (DIPSWITCH)).
El conector de la tarjeta SD estaba situado en la parte superior.
En la caja se incluía un conector de expansión (Datassette), un adaptador para activar el pulsador de "RESET" (se conectaba al "JUMPER" y al puerto de expansión del C64/Plus4) y un cable de alimentación (utilizado con el C128/Plus4).
Impresora Matricial Seikosha SP-180, 9 agujas NLQ
Adquirda en Austria, dentro de un lote. Nº de serie: 725693 (made in Japan)
Las impresoras matriciales (impresoras de agujas) producían una imagen en una hoja de papel con una serie de agujas que formaban los distintos caracteres. El número de puntos que constituía un carácter (o el número de agujas, 9 o 24, según modelo) determinaba la calidad de impresión. Para mejorar la impresión de las impresoras de 9 agujas, a alguna de ellas se les incorporaba el modo NLQ (Near Letter Quality) con lo que obtenían resultados comparables a las de 24 agujas.
Se vendía conjuntamente con el C64.
Cables de conexión serie
El Ordenador se conectaba a las disqueteras y a la impresora mediante el puerto serie. Como las disqueteras tenían dos puertos de podían conectar una más de una unidad a un solo ordenador, ya fueran disqueteras, disquetera e impresora o dos disqueteras y una impresora.
El Ordenador se conectaba a las disqueteras y a la impresora mediante el puerto serie. Como las disqueteras tenían dos puertos de podían conectar una más de una unidad a un solo ordenador, ya fueran disqueteras, disquetera e impresora o dos disqueteras y una impresora.
Cartuchos C64
- Commodore 64: Robotron 2084
- Commodore 64: Galaxians
- Commodore 64: International Soccer
- Júpiter Lander
- Star Post
Cables de TV
Todos los ordenadores de Commodore (y los VIC con el modulador externo) tenían la posibilidad de conectarse a la TV, mediante su salida RF. El cable era el estándar de la época con el conector RCA por el lado del ordenador y uno de antena para la TV. Se conseguía mejor imagen utilizando él conector DIN-8 de salida de vídeo con un conector RCA de vídeo compuesto y uno (o dos) para el sonido.
Manuales
El manual comienza con las instrucciones de instalación y seguidamente se adentra en el manejo del ordenador y algunos periféricos. Continúa con el BASIC, incidiendo en gráficos y sonido y finaliza con los apéndices con resúmenes y diagramas.
Los manuales del C64 (SECAM) están traducidos al francés: "Manuel Micro-Ordinateur Commodore 64", "Commodore 64 Introduction au BASIC Tome 1", "Commodore 64 Ordinateur Personal, Manual D'Utilisation".
Las nuevas versiones.
Commodore 264 series
Commodore 264 series
En 1984, Commodore sacó al mercado una serie de ordenadores de nuevo diseño (264 series), que se diferenciaba claramente de los modelos anteriores por el color negro de su carcasa:
- Commodore 16 (C16), con 16K de RAM.
- Commodore 116 (C116), con 16K de RAM
- Commodore Plus/4, con 64K de RAM.
- Procesador de textos (Word Processor)
- Hoja de cálculo (Spread Sheet)
- Base de datos (Data-Base)
- Gráficos (Graphing program)
Los programas fueron una evolución del programa "Trilogy" de Pacific Tri-Micro (en cinta de casete, con un tiempo de carga de 20 minutos). En el Plus/4 la carga se redujo a unos segundos y estuvo disponible en inglés, francés y alemán.
Commodore 16 (1984)
Adquirido en Italia. Nº de serie: DA 4 226257 (made in Germany).
El Commodore 16 salió al mercado en 1984 para sustituir al VIC-20. Formaba parte de una pequeña serie de ordenadores de nuevo diseño (264 series) que tenían en común el color negro de la carcasa (C16, C116 y Commodre Plus/4). Fue el único de la serie que mantuvo la carcasa con la forma de "panera" (del VIC-20 y del C64 original) aunque el teclado tenía algunas teclas diferentes. Sustituyó al VIC-20, al que superaba en memoria RAM, aunque no mantuvo la compatibilidad. No podía utilizar el software ni periféricos como el reproductor de casete especifico (datassette) o los joystick (los conectores de los joysticks habían dejado de seguir la noma Atari y el conector del reproductor de casete también era distinto). Como mejora, el C16 incluía una salida RF a la TV y un pulsador de reinicio (RESET). La incompatibilidad de los nuevos conectores suponía la compra de nuevos accesorios en caso de actualización lo que retrajo las ventas. El ordenador fue un fracaso comercial. La posterior venta de adaptadores permitieron reutilizar los datassette y los joystick.
El Commodore 16 incorporaba un procesador MOS 7501 o un MOS 8501 (este ordenador tiene un MOS 8501R4), 16K de RAM (en dos IC,s) y 32K de ROM (en dos IC,s de 16K con tecnología del Plus4, uno con el BASIC 3.5 y otro con el sistema operativo Kernal PAL-G rev 5 y el juego de caracteres). Disponía de un circuito integrado (TED) de generación de vídeo y sonido que le proporcionaba un modo texto, cuatro modos gráficos con 121 colores (el color negro, más otros 15 colores con ocho tonos de brillo) y sonido mono. Su teclado era de 66 teclas, con cuatro teclas de función a la derecha. Encima del teclado tenía un diodo de encendido (POWER). La distribución de teclas era algo diferente a la del ordenador que sustituía (el VIC).
En la parte posterior tenía un puerto para cartuchos (MEMORY EXPANSION), el (nuevo) conector RF para la TV, un espacio del control de sintonización fina de canales (anulado), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL) y el (nuevo) conector mini DIN-7 para el reproductor de casete (CASSETE).
El Commodore 16 salió al mercado en 1984 para sustituir al VIC-20. Formaba parte de una pequeña serie de ordenadores de nuevo diseño (264 series) que tenían en común el color negro de la carcasa (C16, C116 y Commodre Plus/4). Fue el único de la serie que mantuvo la carcasa con la forma de "panera" (del VIC-20 y del C64 original) aunque el teclado tenía algunas teclas diferentes. Sustituyó al VIC-20, al que superaba en memoria RAM, aunque no mantuvo la compatibilidad. No podía utilizar el software ni periféricos como el reproductor de casete especifico (datassette) o los joystick (los conectores de los joysticks habían dejado de seguir la noma Atari y el conector del reproductor de casete también era distinto). Como mejora, el C16 incluía una salida RF a la TV y un pulsador de reinicio (RESET). La incompatibilidad de los nuevos conectores suponía la compra de nuevos accesorios en caso de actualización lo que retrajo las ventas. El ordenador fue un fracaso comercial. La posterior venta de adaptadores permitieron reutilizar los datassette y los joystick.
El Commodore 16 incorporaba un procesador MOS 7501 o un MOS 8501 (este ordenador tiene un MOS 8501R4), 16K de RAM (en dos IC,s) y 32K de ROM (en dos IC,s de 16K con tecnología del Plus4, uno con el BASIC 3.5 y otro con el sistema operativo Kernal PAL-G rev 5 y el juego de caracteres). Disponía de un circuito integrado (TED) de generación de vídeo y sonido que le proporcionaba un modo texto, cuatro modos gráficos con 121 colores (el color negro, más otros 15 colores con ocho tonos de brillo) y sonido mono. Su teclado era de 66 teclas, con cuatro teclas de función a la derecha. Encima del teclado tenía un diodo de encendido (POWER). La distribución de teclas era algo diferente a la del ordenador que sustituía (el VIC).
En la parte posterior tenía un puerto para cartuchos (MEMORY EXPANSION), el (nuevo) conector RF para la TV, un espacio del control de sintonización fina de canales (anulado), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL) y el (nuevo) conector mini DIN-7 para el reproductor de casete (CASSETE).
En el lateral derecho tenía dos conectores mini DIN-8 para joystick (JOY 1 y JOY 2), el pulsador de reinicio (RESET), un interruptor de inicio/apagado (OFF/ON) y un conector (POWER) para la fuente de alimentación (9V DC, centro negativo)
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superio con el teclado. La placa base estaba cubierta con una lámina metalizada de protección electromagnética.
El procesador (MOS 8501R4) está centrado en la placa base (encima del IC "TED" generador de vídeo y sonido (MOS 8360R2). Los dos IC,s de ROM (MOS 318006-01 con el BASIC y MOS 318004-05 con el sistema operativo y el juego de caracteres), de 16K cada uno, están a la izquierda del TED. Los dos IC,s de RAM (IMS2620P 20S) de 8K cada uno, están situados a la izquierda de los dos IC,s con la ROM. Encima de los IC ROM tiene un IC PLA (Programmable Logic Array) del mismo tamaño (MOS 251641-02).
El procesador (MOS 8501R4) está centrado en la placa base (encima del IC "TED" generador de vídeo y sonido (MOS 8360R2). Los dos IC,s de ROM (MOS 318006-01 con el BASIC y MOS 318004-05 con el sistema operativo y el juego de caracteres), de 16K cada uno, están a la izquierda del TED. Los dos IC,s de RAM (IMS2620P 20S) de 8K cada uno, están situados a la izquierda de los dos IC,s con la ROM. Encima de los IC ROM tiene un IC PLA (Programmable Logic Array) del mismo tamaño (MOS 251641-02).
Commodore 116 (1984)
Adquirido en Alemania. Nº de serie DA 4 11403 (made in Germany).
Fue una versión de bajo costo, que Commodore vendió (solamente) en Europa. Orientada a competir con los productos de Sinclair (Zx Spectrum 16K). Formaba parte de una pequeña serie de ordenadores de nuevo diseño (264 series) que tenían en común el color negro de la carcasa (C16, C116 y Commodre Plus/4). El aspecto externo era similar al Commodore Plus/4, pero con una carcasa de menor tamaño y teclado de menor calidad. Al igual que el C16, el conectores del reproductor de casete (datassette) babía dejado de ser compatible con los del C64 y VIC-20 y los conectores de joystick habían dejado de seguir la noma Atari. La incompatibliidad de los conectores no permitía reutilizar el dattasette y los joystick de ordenadores anteriores y se retrajeron las ventas. El C116 fue un fracaso comercial.
El Commodore 116 incorporaba un procesador MOS 7501 o un MOS 8501 (este ordenador tiene un MOS 7501R1), 16K de RAM (en dos IC,s) y 32K de ROM (en dos IC,s de 16K con tecnología del Plus4, uno con el BASIC 3.5 y otro con el sistema operativo Kernal PAL-G rev 3 y el juego de caracteres). Disponía de un circuito integrado (TED) de generación de vídeo y sonido que le proporcionaba un modo texto, cuatro modos gráficos con 121 colores (el color negro más otros 15 colores con ocho tonos de brillo cada uno) y sonido mono.. Su teclado era "qwerty", con teclas de dirección a la derecha y un diodo de encendido (POWER) encima de la teclas de dirección.
Los conectores eran eran similares al Commodore 16 (sustituto del VIC-20). En la parte posterior (de izquierda a derecha) tenía un conector (POWER) de la fuente de alimentación (9V DC, centro negativo), un pulsador de reinicio (RESET), un conector DIN-6 para el puerto serie (SERIAL), un conector mini DIN-7 para el reproductor de casete (CASSETTE), un puerto para cartuchos (MEMORY EXPANSION), dos conectores mini DIN-8 para los joystick (JOY 1 y JOY 2) y el conector DIN-8 de vídeo compuesto y sonido (VIDEO).
En el lateral derecho tenía un interruptor de encendido/apagado (OF/ON) y en el izquierdo un conector RF a la TV.
Para acceder al interior se extraían los tres tornillos y se retiraba la carcasa superior con el teclado. La placa base no tenía la placa de protección electromagnética.
El procesador (MOS 7501R1) está centrado en la placa base debajo del IC "TED" generador de vídeo y sonido (MOS 8360R1). Los dos IC,s de 16K de ROM cada uno (MOS 318006-01 con el BASIC y MOS 318004-03 con el sistema operativo y el juego de caracteres) están a la derecha del procesador y del TED. Los dos IC,s de 8K de RAM cada uno (TMS4416-15NL) están situados en una línea inferior debajo de los IC,s de ROM.
Manual
El manual es muy completo. Comienza con la descripción del ordenador, de la disquetera y del reproductor de casete, continúa explicando su funcionalidad y se adentra en el BASIC, finalizando con unos apéndices que incluían diagramas.
Commodore Plus/4 (1984)
Adquirido en Alemania. Nº de serie: DA 4 93362 (made in W- Germany)
Diseñado para sustituir al C64, se anunció como "equipo de productividad con software incorporado". Formaba parte de una pequeña serie de ordenadores de nuevo diseño (264 series) que tenían en común el color negro de la carcasa (C16, C116 y Commodre Plus/4). El Plus/4 salió al mercado con una ROM de 64K de mayor tamaño que la del ordenador al que sustituía (C64). Se pretendía darle un carácter más profesional, incluyendo en la ROM cuatro aplicaciones ofimáticas (procesador de textos, hoja de cálculo, base de datos y programa de gráficos). Al igual que los otros ordenadores de la serie, era incompatible con el ordenador al que sustituía, tanto en software como en algunos periféricos (los conectores del reproductor de casete y de los joystick eran distintos). Era compatible y tenía los mismos conectores que el Commodore 16, gama baja de la nueva serie (tenía también un nuevo puerto de usuario). El Plus/4 tuvo poco éxito, por lo que se retiró rápidamente del mercado.
El Commodore Plus/4 incorporaba un procesador MOS 7501 o un MOS 8501 (este ordenador tiene un MOS 8501R1), 64K de RAM (en ocho IC,s) y 64K de ROM (en cuatro IC,s de 16K: dos con las aplicaciones ofimáticas, uno con el BASIC 3.5 y otro con el sistema operativo Kernal PAL G rev5 y el conjunto de caracteres). Disponía de un circuito integrado (TED) de generación de vídeo y sonido que le proporcionaba un modo texto (con tres modalidades: estándar, color extendido y multicolor), dos modos gráficos (con ventana inferior para texto), 121 colores (15 colores, con ocho tonos de brillo cada uno, más el negro) y sonido mono. Su teclado era "qwerty" con teclas de dirección a la derecha y un diodo de encendido a la izquierda. Encima del teclado tenía cuatro teclas de función (F1 a F7 y "HELP")
En la parte posterior tenía un conector DIN-7 (POWER) para la fuente de alimentación (9V AC, 1A y 5V DC, 1,7A), un conector DIN-6 para el puerto serie (SERIAL), un conector mini DIN-7 para el reproductor de casete (CASSETTE), un puerto de usuario (USER PORT), un puerto para cartuchos (MEMORY EXPANSION), dos conectores mini DIN-8 para los joystick, y el conector DIN-8 de vídeo compuesto (PAL) y sonido
En el lateral derecho tenía un interruptor de encendido/apagado (ON/OFF) y un pulsador de reinicio (RESET) y, en el izquierdo, un conector RF para la TV y un espacio reservado para el selector de canales (en la versión europea se había anulado).
Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa superior con el teclado (la placa base no estaba cubierta por una pletina de protección electromagnética). El IC "TED" estaba en un compartimento con una cubierta metálica (que hacía la vez de difusor de calor).
El procesador (MOS 8501R1) está centrado en la placa base. El IC "TED" de vídeo y sonido (8360R2) está situado a la izquierda del procesador y cubierto con una chapa metálica (difusor). Los IC,s de ROM de 16K cada uno (MOS 317054-01 y MOS 317053-01 con las aplicaciones ofimáticas, MOS 318004-05 con el sistema operativo y el conjunto de caracteres y el MOS 318006-01 con el BASIC) están en una segunda línea debajo del IC "TED". Los ocho IC,s con 8K de RAM cada uno (KM4164A-15) están en dos líneas en la esquina inferior derecha.
Commodore Plus/4. Versión francesa ("version française") (1984)
Adquirida en Francia. Nº de serie: EA4 188962 (made in England)
Diseñado para sustituir al C64, se anunció como "equipo de productividad con software incorporado", con las cuatro aplicaciones ofimáticas en memoria traducidas al francés (procesador de textos, hoja de cálculo, base de datos y programa de gráficos). Formaba parte de una pequeña serie de ordenadores de nuevo diseño (264 series) que tenían en común el color negro de la carcasa (C16, C116 y Commodre Plus/4). El Commodore Plus/4 salió al mercado con una ROM de 64K de mayor tamaño que la del ordenador al que sustituía (C64). Se pretendía darle un carácter más profesional incluyendo en la ROM las cuatro aplicaciones ofimáticas. Al igual que los ordenadores de la serie, era incompatible con el ordenador al que sustituía, tanto en software como en algunos periféricos (los conectores del reproductor de casete y de los joystick eran distintos). Era compatible y tenía los mismos conectores que el Commodore 16, gama baja de la nueva serie (tenía también un nuevo puerto de usuario). El Plus/4 (versión francesa) podía conectarse directamente a un monitor PAL (no estándar en Francia) y mediante un modulador externo a un monitor (o TV) SECAM que dispusiera de euroconector. Su conector de alimentación tiene forma cuadrada (de cuatro pines) en lugar del DIN-7 estándar de los otros Plus/4 y C64 (es uno de los pocos ordenadores de Commodore que llevan este tipo conector).
El Commodore Plus/4 incorporaba un procesador MOS 7501 o un MOS 8501 (este ordenador tiene un MOS 7501R1), 64K de RAM (en ocho IC,s) y 64K de ROM (en cuatro IC,s de 16K: dos con las aplicaciones ofimáticas, uno con el BASIC 3.5 y otro con el sistema operativo y el conjunto de caracteres). Disponía de un circuito integrado (TED) de generación de vídeo y sonido que le proporcionaba un modo texto (con tres modalidades: estándar, color extendido y multicolor), dos modos gráficos (con ventana inferior para texto) con 121 colores (15 colores, con ocho tonos de brillo cada uno, más el negro) y sonido mono.
Su teclado era "qwerty" con teclas de dirección a la derecha y un diodo de encendido a la izquierda. Encima del teclado tenía cuatro teclas de función (F1 a F7 y "HELP"). A la derecha del logotipo "commodore plus/4" llevaba la inscripción "version française" en color plateado sobre fondo negro.
En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (POWER) cuadrado de cuatro pines (9V AC, 1A y 5V DC, 1,7A), un conector DIN-6 para el puerto serie (SERIAL), un conector mini DIN-7 para el reproductor de casete (CASSETTE), un puerto de usuario (USER PORT), un puerto para cartuchos (MEMORY EXPANSION), dos conectores mini DIN-8 para los joystick, y el conector DIN-8 de vídeo compuesto (PAL) y sonido
En el lateral derecho tenía un interruptor de encendido/apagado (ON/OFF) y un pulsador de reinicio (RESET) y, en el izquierdo, un conector RF para la TV y un espacio reservado para el selector de canales (en la versión europea se había anulado).
Se recibió con un resumen de las especificaciones técnicas, en la que se hacía referencia al conector específico de esta versión.
Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa superior con el teclado (la placa base no estaba cubierta por una pletina de protección electromagnética). El IC "TED" estaba en un compartimento con una cubierta metálica (que hacía la vez de difusor de calor).
El procesador (MOS 7501R1) está centrado en la placa base. El IC "TED" de vídeo y sonido (8360R2) está situado a la izquierda del procesador y cubierto con una chapa metálica (difusor). Los IC,s de ROM de 16K cada uno (M5L27128 84421Z y M5L27128 84410F con las aplicaciones ofimáticas, M5L27128 845118 con el sistema operativo y el conjunto de caracteres y el MOS 318006-01 con el BASIC) están en una segunda línea debajo del IC "TED". Los ocho IC,s con 8K de RAM cada uno (TMS4164-20NLJ) están en dos líneas en la esquina inferior derecha.
Diferencia entre el Plus/4 estándar y la versión francesa de la colección
Externamente la versión francesa del Commodore Plus/4 se diferencia de la estándar por la inscripción "versión française" escrito en la carcasa superior y por el conector de alimentación. Además, las pegatinas con el número de serie de la carcasa inferior son de distinto color (plateada la versión estándar y negra la versión francesa). Los ordenadores también se diferencian por el lugar de fabricación ("Made in W-Germany" en la etiqueta plateada y "Made in England"e la etiqueta de color negro). Por la fecha de la declaración de conformidad de emisiones electrónicas alemana, se puede determinar que el Plus/4 estándar de la colección salió al mercado después de que entrara en vigor la normativa de 1984 (Vfg. 1046/84) y la versión francesa se vendió con anterioridad (cumplimentaba la norma DBP 529/1970).
Internamente se diferencian por el número de la placa base (ASSY 310163 y ASSY 250455), el procesador (8501R1 y 7501R1) y por los dos IC,s de ROM de las aplicaciones ofimáticas y del sistema operativo y conjunto de caracteres (en la la versión francesa llevan unas pegatinas blancas con la referencia (U 24-F +4, U 25-F +4 y U 26-F +4).
Fuentes de alimentación Commodore Plus 4
Fuente de alimentación (DIN-7)
Las primeras unidades del Commodore Plus/4 tenía un conector cuadrado de cuatro pines. Posteriormente adoptaron el conector de alimentación DIN-7 compatible con el del C64 (fue el único de la serie con ese conector). En la etiqueta del ordenador se indica el voltaje (9V AC, 1A y 5V DC, 1,7A). El transformador proporcionaba 9V AC 1A y 5V DC, 1,5A (0,2A menos de lo indicado). A pesar de esta diferencia, el ordenador funciona correctamente.
Fuente de alimentación (4 pines)
El conector de alimentación del Plus/4 suele ser DIN-7 (como el C64). La edición francesa tiene un conector cuadrado de cuatro pines (utilizado en los primeros Plus/4 de fabricación inglesa). El voltaje es era mismo: 9V AC, 1A (los dos pines de la línea superior) y 5V DC, 1,7A (linea inferior, 5V en el pin de la izquierda y masa en el pin de la derecha).
Accesorios
Commodore Datassette 1531 (serie XF) (C116/C16/Plus4) (1984)
Adquirido en Alemania. Nº de serie: XF 1007375 (made in Japan)
Reproductor de casete fabricado en 1984 para los ordenadores de la serie 264 (264 Series) de la empresa norteamericana Commodore. Previamente, la empresa norteamericana había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania) con un conector propietario de seis pines para sus modelos anteriores (VIC-20 y C64). El Commodore Datassette 1531 era un reproductor específico para los ordenadores de la serie 264 (C16, C116 y Plus/4), fabricado con conector (mini DIN-7) especifico de los tres modelos de la serie y no era compatible con el resto de los ordenadores de 8 bit (tanto con los anteriores VIC-20 y C64 como con los posteriores C128, C64C, C64 Aldi y C64G). Se fabricó en 1984, coincidiendo con la puesta a la venta de la serie 264. El Datassette 1531 tuvo al menos dos versiones diferenciadas por su mecanismo interno: la primera versión, serie "XF" (este reproductor) con un mecanismo interno y placa base similar (aunque no igual) al C2N Cassette y la segunda versión, serie "XF1", con mecanismo interno simplificado (sin pletinas de refuerzo en las poleas).
En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP y EJECT). Al reproductor le falta la tapa y no funciona (se incluye en la colección para analizar los diferentes mecanismos internos).
El Commodore Datassette 1531 disponía de un conector mini DIN-7 (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). El conector hacía también la función de fuente de alimentación (no tenía fuente de alimentación externa).
En el mecanismo interno (pletina de refuerzo) tenía una etiqueta con un número de referencia (39084) y el nombre del fabricante japonés del mecanismo (CHIBA MFG. CO. LTD.). La placa base era similar (aunque no igual) a la de los primeros modelos C2N. la placa base tenía un segundo conector de seis pines sin uso alguno. En la placa tenía una serigrafía con la referencia (CMR-001-O)
Commodore Datassette 1531 (serie XF1) (C116/C16/Plus4) (1984) (1)
Adquirido en España. Nº de serie: XF1 205169 c (made in Japan)
Reproductor de casete fabricado en 1984 para los ordenadores de la serie 264 (264 Series) de la empresa norteamericana Commodore. Previamente, la empresa norteamericana había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania) con un conector propietario de seis pines para sus modelos anteriores (VIC-20 y C64). El Commodore Datassette 1531 era un reproductor específico para los ordenadores de la serie 264 (C16, C116 y Plus/4), fabricado con conector (mini DIN-7) especifico de los tres modelos de la serie y no era compatible con el resto de los ordenadores de 8 bit (tanto con los anteriores VIC-20 y C64 como con los posteriores C128, C64C, C64 Aldi y C64G). Se fabricó en 1984, coincidiendo con la puesta a la venta de la serie 264. El Datassette 1531 tuvo al menos dos versiones diferenciadas por su mecanismo interno: la primera versión, serie "XF" con un mecanismo interno y placa base similar (aunque no igual) al C2N Cassette y la segunda versión, serie "XF1" (este reproductor), con mecanismo interno simplificado (sin pletinas de refuerzo en las poleas).
El Commodore Datassette 1531 disponía de un conector mini DIN-7 (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). El conector hacía también la función de fuente de alimentación (no tenía fuente de alimentación externa). Se recibió con un adaptador para conectarlo (Conector mini DIN-1 a conector seis pines) para conectarlo a otros ordenadores Commodore de 8 bit (VIC-20, C64 y C128).
En la carcasa inferior tenía una etiqueta con el logotipo y el nombre de la empresa (Commodore), el modelo (DATASSETTE Model 1531) y el número de serie (XF1 205169 c). En una pegatina independiente tenía el lugar de fabricación (MADE IN JAPAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. La placa base estaba cubierta por un cartulina metalizada (para protección electromagnética).
En el manual se indicaba el año de fabricación (1984).
Commodore Datassette 1531 (serie XF1) (C116/C16/Plus4) (1984) (2)
Adquirido en Alemania. Nº de serie: XF1 275620 c (made in Japan)
Reproductor de casete fabricado en 1984 para los ordenadores de la serie 264 (264 Series) de la empresa norteamericana Commodore. Previamente, la empresa norteamericana había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania) con un conector propietario de seis pines para sus modelos anteriores (VIC-20 y C64). El Commodore Datassette 1531 era un reproductor específico para los ordenadores de la serie 264 (C16, C116 y Plus/4), fabricado con conector (mini DIN-7) especifico de los tres modelos de la serie y no era compatible con el resto de los ordenadores de 8 bit (tanto con los anteriores VIC-20 y C64 como con los posteriores C128, C64C, C64 Aldi y C64G). Se fabricó en 1984, coincidiendo con la puesta a la venta de la serie 264. El Datassette 1531 tuvo al menos dos versiones diferenciadas por su mecanismo interno: la primera versión, serie "XF" con un mecanismo interno y placa base similar (aunque no igual) al C2N Cassette y la segunda versión, serie "XF1" (este reproductor), con mecanismo interno simplificado (sin pletinas de refuerzo en las poleas).
En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP y EJECT).
El Commodore Datassette 1531 disponía de un conector mini DIN-7 (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). El conector hacía también la función de fuente de alimentación (no tenía fuente de alimentación externa).
En la carcasa inferior tenía una etiqueta con el logotipo y el nombre de la empresa (Commodore), el modelo (DATASSETTE Model 1531) y el número de serie (XF1 275620 c). En una pegatina independiente tenía el lugar de fabricación (MADE IN JAPAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno.
En esta segunda versión se había simplificado el mecanismo interno. Se suprimieron las pletinas metálicas de refuerzo que cubrían la polea del motor (esquina superior izquierda) y la polea principal (en el centro). En el mecanismo tenía impreso un número de referencia (141007). La placa base, ligeramente de mayor tamaño que en la primera versión, seguía manteniendo el segundo conector de seis pines (sin uso alguno). En la placa tenía una serigrafía con la referencia (017-5009-01).
En el manual se indicaba el año de fabricación (1984).
Adaptadores para joystick y para datassette 1531.
Permitía utilizar un joystick estándar en los C16, C116 y CPlus/4.
Los cartuchos era específicos para el C16 y Plus/4. En la colección, el cartucho Strange Odyssey
Commodore 128
Commodore 128 (1985) (teclado "qwerty" y "qwertz")
Adquirido en Alemania. Nº de serie: DA 4 384882 (made in W.- Germany)
Ordenador con 128K (C128) compatible con el C64 original que había sido sustituido un año antes por el Commodore plus/4. En 1984, los primeros ordenadores considerados "home computer" de Commodore, el VIC-20 y el C64 habían sido sustituidos por una pequeña serie de nuevo diseño (C116, C16 y Commodore Plus/4) con la carcasa de color negro. Esta nueva serie era incompatible con los modelos a los que sustituía y tuvieron poco éxito de ventas. Fueron sustituidos a su vez por el C128 (1985) y por el nuevo modelo del C64 (1986) con una carcasa en línea con la del C128 (conocido como C64 C o C64 II). El Commodore 128 tenía nuevas prestaciones (incluido funcionamiento modo CP/M) y, además, mantenía la compatibilidad con el C64 utilizando un modo de funcionamiento específico. Se mantuvo en el mercado hasta la llegada del Commodore Amiga 500, ordenador de 16Bits, con mayores prestaciones y un coste de fabricación similar. Este C128 fue fabricado y vendido en Alemania con el teclado "qwertz" alemán sobreimpreso sobre un teclado "qwerty" estándar.
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (mediante la disquetera externa) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono. Su teclado era "qwerty" y "qwertz" (utilizado en Alemania) con cuatro teclas (dobles) de función (F1 a F8) y un teclado numérico a la derecha del teclado. El diodo de encendido (POWER) estaba situado a la izquierda encima del teclado.
El el Manual de Servicio (C128 y al C128D) se especificaban los distintos modos de funcionamiento: "64 MODE" (con procesador 8502, 64K de RAM y 16K de ROM), 128 MODE (con el mismo procesador 8502, 128K de RAM y 48K de ROM y, en su caso 16K para el Sistema Operativo de Disco) y CP/M MODE (con procesador Z80 y 128K de RAM). La VRAM (16K en este modelo) no se contemplaba en los modos de funcionamiento.
En la parte posterior tenía un puerto para cartuchos (EXPANSION PORT), el conector propietario para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), un conector DIN-8 de vídeo compuesto y sonido (ViDEO), un conector RF a la TV (a su izquierda tenía un espacio reservado para un control de sintonízación fina de canales L-H que estaba anulado), un conector D-9 para vídeo RGBI (similar al conector CGA de PC) y un puerto de usuario (USER PORT).
En el lateral derecho se encontraban los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio (RESET), el interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de cinco pines (5V DC con 2,5A y 9V AC con 1A).
La placa base estaba cubierta por una pletina de protección electromagnética que hacía la mismo tiempo de difusor de calor, utilizando varias pestañas dobladas que se apoyaban encima de varios de los IC,s principales (los IC.s estaban cubiertos parcialmente por pasta térmica para mejorar contacto con el difusor). El IC de vídeo y la VRAM quedaban ocultos dentro del compartimento con tapa metálica al lado del modulador de RF.
En el diagrama de la placa base del Manual de Servicio (C128 y al C128D) se especifican los procesadores, un 8502 y un Z80A (este ordenador tiene un Z80B), memoria RAM (128K), memoria RAM (16K VRAM), memoria "COLOR RAM" de 0,5K (en un IC de 2K en este ordenador) y memoria ROM (64K) distribuida entre: ROM C64 BASIC and KERNAL (16K), ROM C128 BASIC LO (16K), ROM C128 BASIC HI (16K), ROM C128 KERNAL and 40/80 COL EDITOR (16K). Además tenía el "CHARACTER ROM" de 2K (en un IC de 8K en este ordenador). En el diagrama también figura una ROM de.32K (C128 INTERNAL FUNCTION) que no está instalada en este ordenador (el zócalo está vacío).
Adquirido en Alemania. Nº de serie: DA 4 384882 (made in W.- Germany)
Ordenador con 128K (C128) compatible con el C64 original que había sido sustituido un año antes por el Commodore plus/4. En 1984, los primeros ordenadores considerados "home computer" de Commodore, el VIC-20 y el C64 habían sido sustituidos por una pequeña serie de nuevo diseño (C116, C16 y Commodore Plus/4) con la carcasa de color negro. Esta nueva serie era incompatible con los modelos a los que sustituía y tuvieron poco éxito de ventas. Fueron sustituidos a su vez por el C128 (1985) y por el nuevo modelo del C64 (1986) con una carcasa en línea con la del C128 (conocido como C64 C o C64 II). El Commodore 128 tenía nuevas prestaciones (incluido funcionamiento modo CP/M) y, además, mantenía la compatibilidad con el C64 utilizando un modo de funcionamiento específico. Se mantuvo en el mercado hasta la llegada del Commodore Amiga 500, ordenador de 16Bits, con mayores prestaciones y un coste de fabricación similar. Este C128 fue fabricado y vendido en Alemania con el teclado "qwertz" alemán sobreimpreso sobre un teclado "qwerty" estándar.
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (mediante la disquetera externa) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono. Su teclado era "qwerty" y "qwertz" (utilizado en Alemania) con cuatro teclas (dobles) de función (F1 a F8) y un teclado numérico a la derecha del teclado. El diodo de encendido (POWER) estaba situado a la izquierda encima del teclado.
El el Manual de Servicio (C128 y al C128D) se especificaban los distintos modos de funcionamiento: "64 MODE" (con procesador 8502, 64K de RAM y 16K de ROM), 128 MODE (con el mismo procesador 8502, 128K de RAM y 48K de ROM y, en su caso 16K para el Sistema Operativo de Disco) y CP/M MODE (con procesador Z80 y 128K de RAM). La VRAM (16K en este modelo) no se contemplaba en los modos de funcionamiento.
En la parte posterior tenía un puerto para cartuchos (EXPANSION PORT), el conector propietario para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), un conector DIN-8 de vídeo compuesto y sonido (ViDEO), un conector RF a la TV (a su izquierda tenía un espacio reservado para un control de sintonízación fina de canales L-H que estaba anulado), un conector D-9 para vídeo RGBI (similar al conector CGA de PC) y un puerto de usuario (USER PORT).
En el lateral derecho se encontraban los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio (RESET), el interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de cinco pines (5V DC con 2,5A y 9V AC con 1A).
Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior con el teclado.
La placa base estaba cubierta por una pletina de protección electromagnética que hacía la mismo tiempo de difusor de calor, utilizando varias pestañas dobladas que se apoyaban encima de varios de los IC,s principales (los IC.s estaban cubiertos parcialmente por pasta térmica para mejorar contacto con el difusor). El IC de vídeo y la VRAM quedaban ocultos dentro del compartimento con tapa metálica al lado del modulador de RF.
En el diagrama de la placa base del Manual de Servicio (C128 y al C128D) se especifican los procesadores, un 8502 y un Z80A (este ordenador tiene un Z80B), memoria RAM (128K), memoria RAM (16K VRAM), memoria "COLOR RAM" de 0,5K (en un IC de 2K en este ordenador) y memoria ROM (64K) distribuida entre: ROM C64 BASIC and KERNAL (16K), ROM C128 BASIC LO (16K), ROM C128 BASIC HI (16K), ROM C128 KERNAL and 40/80 COL EDITOR (16K). Además tenía el "CHARACTER ROM" de 2K (en un IC de 8K en este ordenador). En el diagrama también figura una ROM de.32K (C128 INTERNAL FUNCTION) que no está instalada en este ordenador (el zócalo está vacío).
Su placa base es la ASSY 310379 Revisión 7. Los dos procesadores (MOS 8502RO y Zilog Z80B) están situados a la derecha (abajo), los 16IC, de RAM (HN4164P-15A), de 8K cada uno, están alineados (en dos filas de ocho unidades) a la izquierda (abajo), los dos IC,s de VRAM (HM48416AP-15), de 8K cada uno, están en el compartimento del IC de vídeo (MOS 8563R9B) al lado del modulador RF. El IC de "COLOR RAM" (HM6116P-4) de 2K (con los atributos de color de 0,5K) está centrado (abajo). El IC de ROM (MOS 315079-01) de 8K (con el conjunto de caracteres, de 2K, en alemán), está abajo y a la izquierda del IC de "COLOR RAM". En el lateral izquierdo tiene otros cuatro IC,s de ROM: ROM 1 con el BASIC C64 (MOS 251913-01), ROM 2 del "BASIC 128 LO" (NMC27CP128Q), ROM 3 del "BASIC 128 HI" (MOS 318019-04) y, en una línea superior, el ROM 4 con el KERNEL (NMC27CP128Q), de 16K cada uno. Además tiene el zócalo U36 disponible para una "ROM mem function".
Commodore 128 (1985) (teclado "qwerty" y "qzerty" de la red Videotel)
Adquirido en Italia. Nº de serie: DA 4 345428 (made in W.-Germany)
Ordenador con 128K (C128) compatible con el C64 original que había sido sustituido un año antes por el Commodore plus/4. En 1984, los primeros ordenadores considerados "home computer" de Commodore, el VIC-20 y el C64 habían sido sustituidos por una pequeña serie de nuevo diseño (C116, C16 y Commodore Plus/4) con la carcasa de color negro. Esta nueva serie era incompatible con los modelos a los que sustituía y tuvieron poco éxito de ventas. Fueron sustituidos a su vez por el C128 (1985) y por el nuevo modelo del C64 (1986) con una carcasa en línea con la del C128 (conocido como C64 C o C64 II). El Commodore 128 tenía nuevas prestaciones (incluido funcionamiento modo CP/M) y, además, mantenía la compatibilidad con el C64 utilizando un modo de funcionamiento específico. Se mantuvo en el mercado hasta la llegada del Commodore Amiga 500, ordenador de 16Bits, con mayores prestaciones y un coste de fabricación similar. Este C128 fue fabricado en Alemania y vendido en Italia con el teclado "qzerty" (utilizado en la red estatal de comunicaciones Videotel) sobreimpreso sobre un teclado "qwerty" estándar.
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (mediante la disquetera externa) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono. Su teclado era "qwerty" y "qzerty" (utilizado en la red telemática Videotel de Italia) con cuatro teclas (dobles) de función (F1 a F8) y un teclado numérico a la derecha del teclado. El diodo de encendido (POWER) estaba situado a la izquierda encima del teclado.
El el Manual de Servicio (C128 y al C128D) se especificaban los distintos modos de funcionamiento: "64 MODE" (con procesador 8502, 64K de RAM y 16K de ROM), 128 MODE (con el mismo procesador 8502, 128K de RAM y 48K de ROM y, en su caso 16K para el Sistema Operativo de Disco) y CP/M MODE (con procesador Z80 y 128K de RAM). La VRAM (16K en este modelo) no se contemplaba en los modos de funcionamiento.
En la parte posterior disponía de un puerto para cartuchos (EXPANSION PORT), el conector propietario para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector RF a la TV (a su izquierda tenía un espacio reservado para el control de sintonización fina de canales L-H que estaba anulado), un conector D-9 para vídeo RGBI (similar al conector CGA de PC) y un puerto de usuario (USER PORT).
En el lateral derecho se encontraban los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio (RESET), el interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de cinco pines (5V DC con 2,5A y 9V AC con 1A .
Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior con el teclado.
En el diagrama de la placa base del Manual de Servicio (C128 y al C128D) se especifican los procesadores, un 8502 y un Z80A (este ordenador tiene un Z80B), memoria RAM (128K), memoria RAM (16K VRAM), memoria "COLOR RAM" de 0,5K (en un IC de 2K en este ordenador) y memoria ROM (64K) distribuida entre: ROM C64 BASIC and KERNAL (16K), ROM C128 BASIC LO (16K), ROM C128 BASIC HI (16K), ROM C128 KERNAL and 40/80 COL EDITOR (16K). Además tenía el "CHARACTER ROM" de 2K (en un IC de 8K en este ordenador). En el diagrama también figura una ROM de.32K (C128 INTERNAL FUNCTION) que no está instalada en este ordenador (el zócalo está vacío).
Su placa base es la ASSY 310379 Revisión 7. Los dos procesadores (MOS 8502 y Zilog Z80B) están situados a la derecha (abajo), los 16IC, de RAM (M3764-15RS), de 8K cada uno, están alineados (en dos filas de ocho unidades) a la izquierda (abajo), los dos IC,s de VRAM (HM48416AP-15), de 8K cada uno, están en compartimento del IC de vídeo (MOS 8563R9B) al lado del modulador RF. El IC de "COLOR RAM" (OKI M2128-20) de 2K (con los atributos de color de 0,5K) está centrado (abajo). El IC de ROM (TMS 2764JL-25) de 8K (con el conjunto de caracteres, de 2K, en italiano), está abajo y a la izquierda del IC de "COLOR RAM". En el lateral izquierdo tiene otros cuatro IC,s de ROM: ROM 1 con el BASIC C64 (MOS 251913-01), ROM 2 del "BASIC 128 LO" (MOS 318018-2), ROM 3 del "BASIC 128 HI" (MOS 318019-02) y, en una línea superior, el ROM 4 con el KERNEL (MBM27128-25) de 16K cada uno, Además tiene el zócalo U36 disponible para una "ROM mem function".
Fuente de alimentaciónEl Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (mediante la disquetera externa) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono. Su teclado era "qwerty" y "qzerty" (utilizado en la red telemática Videotel de Italia) con cuatro teclas (dobles) de función (F1 a F8) y un teclado numérico a la derecha del teclado. El diodo de encendido (POWER) estaba situado a la izquierda encima del teclado.
En la parte posterior disponía de un puerto para cartuchos (EXPANSION PORT), el conector propietario para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector RF a la TV (a su izquierda tenía un espacio reservado para el control de sintonización fina de canales L-H que estaba anulado), un conector D-9 para vídeo RGBI (similar al conector CGA de PC) y un puerto de usuario (USER PORT).
En el lateral derecho se encontraban los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio (RESET), el interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación de cinco pines (5V DC con 2,5A y 9V AC con 1A .
Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior con el teclado.
La placa base estaba cubierta por una pletina de protección electromagnética que hacía la mismo tiempo de difusor de calor, utilizando varias pestañas dobladas que se apoyaban encima de varios de los IC,s principales (los IC.s estaban cubiertos parcialmente por pasta térmica para mejorar contacto con el difusor). El IC de vídeo y la VRAM quedaban ocultos dentro de un compartimento con tapa metálica al lado del modulador de RF.
En el diagrama de la placa base del Manual de Servicio (C128 y al C128D) se especifican los procesadores, un 8502 y un Z80A (este ordenador tiene un Z80B), memoria RAM (128K), memoria RAM (16K VRAM), memoria "COLOR RAM" de 0,5K (en un IC de 2K en este ordenador) y memoria ROM (64K) distribuida entre: ROM C64 BASIC and KERNAL (16K), ROM C128 BASIC LO (16K), ROM C128 BASIC HI (16K), ROM C128 KERNAL and 40/80 COL EDITOR (16K). Además tenía el "CHARACTER ROM" de 2K (en un IC de 8K en este ordenador). En el diagrama también figura una ROM de.32K (C128 INTERNAL FUNCTION) que no está instalada en este ordenador (el zócalo está vacío).
Su placa base es la ASSY 310379 Revisión 7. Los dos procesadores (MOS 8502 y Zilog Z80B) están situados a la derecha (abajo), los 16IC, de RAM (M3764-15RS), de 8K cada uno, están alineados (en dos filas de ocho unidades) a la izquierda (abajo), los dos IC,s de VRAM (HM48416AP-15), de 8K cada uno, están en compartimento del IC de vídeo (MOS 8563R9B) al lado del modulador RF. El IC de "COLOR RAM" (OKI M2128-20) de 2K (con los atributos de color de 0,5K) está centrado (abajo). El IC de ROM (TMS 2764JL-25) de 8K (con el conjunto de caracteres, de 2K, en italiano), está abajo y a la izquierda del IC de "COLOR RAM". En el lateral izquierdo tiene otros cuatro IC,s de ROM: ROM 1 con el BASIC C64 (MOS 251913-01), ROM 2 del "BASIC 128 LO" (MOS 318018-2), ROM 3 del "BASIC 128 HI" (MOS 318019-02) y, en una línea superior, el ROM 4 con el KERNEL (MBM27128-25) de 16K cada uno, Además tiene el zócalo U36 disponible para una "ROM mem function".
La carcasa y el conector de la fuente de alimentación del C128 es la misma que la del Commodore Amiga 500 y solo se diferencian cuando se leen los voltajes indicados en la carcasa inferior. La fuente de alimentación del C128 proporciona los mismos voltajes utilizados en el C64, pero con más amperios en la corriente continua (5V DC, 2,5A y 9V AC, 1A).
Commodore 128D (1985) (teclado "qwerty" y "qwertz")
Adquirido en Alemania. Nº de serie DA 4 135198 (made in W.-Germany)
A finales de 1985, Commodore vendió en Europa una nueva versión del C128, el C128D con un módulo de sobremesa que incluía la placa base (la misma del C128), la fuente de alimentación y una disquetera de 5,25". Previamente, en 1984, los primeros ordenadores considerados "home computer" de Commodore, el VIC-20 y el C64 habían sido sustituidos por una pequeña serie de nuevo diseño (C116, C16 y Commodore Plus/4) con la carcasa de color negro. Fueron sustituidos a su vez por el C128, el C128D (1985) y por el nuevo modelo del C64 (1986) con una carcasa en línea con la del C128 (conocido como C64 C o C64 II). Los ordenadores Commodore 128 añadían nuevas prestaciones (incluido modo CP/M), al mismo tiempo que mantenía la compatibilidad con el C64 original, utilizando un modo de funcionamiento específico (modo C64). El C128D tenía una carcasa de plástico con asa de trasporte en un costado y la disquetera en la parte frontal. El teclado de este ordenador, fabricado y vendido en Alemania, era "qwerty" estándar con el "qwertz" sobreimpreso (utilizado en Alemania)
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (utilizando la disquetera) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono.
La disquetera interna (DRIVE), modelo 1571 (170K) estaba situada en la parte frontal, a la derecha. Tenía su propio procesador (MOS 6502AD), memoria RAM (2K) y memoria ROM (32K). El diodo de encendido (POWER) estaba situado en la parte frontal, a la izquierda.
El teclado era "qwerty" aunque llevaba sobreimpreso también un teclado "qwertz" alemán. En la parte inferior, incluía dos patas plegables para cambiar el ángulo de escritura. El conector era específico para los C128D y C128DCR.
En la parte posterior se encontraban el puerto para cartuchos (EXPANSION PORT), el conector específico para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), el conector DIN-8 de vídeo compuesto y sonido (VIDEO), un espacio para sintonización fina de canales L-H (anulado), un conector RF a la TV, un conector de vídeo RGBI, el puerto de usuario (USER PORT) y el conector del cable de alimentación (220V AC).
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (utilizando la disquetera) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 (Z80B) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en 16 IC,s), 16K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida entre: 16K para modo C64 (en un IC), 32K para BASIC modo C128 (en dos IC,s) y 16K para el KERNAL 128 y el editor. Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. El ordenador tenía un sexto zócalo disponible para una ROM "C128 Internal Function". Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono.
La disquetera interna (DRIVE), modelo 1571 (170K) estaba situada en la parte frontal, a la derecha. Tenía su propio procesador (MOS 6502AD), memoria RAM (2K) y memoria ROM (32K). El diodo de encendido (POWER) estaba situado en la parte frontal, a la izquierda.
El teclado era "qwerty" aunque llevaba sobreimpreso también un teclado "qwertz" alemán. En la parte inferior, incluía dos patas plegables para cambiar el ángulo de escritura. El conector era específico para los C128D y C128DCR.
El el Manual de Servicio (C128 y al C128D) se especificaban los distintos modos de funcionamiento: "64 MODE" (con procesador 8502, 64K de RAM y 16K de ROM), 128 MODE (con el mismo procesador 8502, 128K de RAM y 48K de ROM y, en su caso 16K para el Sistema Operativo de Disco) y CP/M MODE (con procesador Z80 y 128K de RAM). La VRAM (16K en este modelo) no se contemplaba en los modos de funcionamiento.
En la parte posterior se encontraban el puerto para cartuchos (EXPANSION PORT), el conector específico para el reproductor de casete (CASSETTE), un conector DIN-6 para el puerto serie (SERIAL), el conector DIN-8 de vídeo compuesto y sonido (VIDEO), un espacio para sintonización fina de canales L-H (anulado), un conector RF a la TV, un conector de vídeo RGBI, el puerto de usuario (USER PORT) y el conector del cable de alimentación (220V AC).
En el lateral derecho tenía el conector del teclado (KEYBOARD), los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio de la disquetera (DRIVE RESET) y un pulsador de reinicio (RESET). Disponía de un espacio, en la carcasa inferior del ordenador, en donde se colocaba el teclado en posición de transporte. Disponía de una asa de transporte en el lateral derecho y, a su lado, estaba el interruptor de encendido/apagado (I-ON/O-OFF)
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superiot (con el conector de alimentación). El interior estaba ocupado por la placa base (cubierta con una chapa metálica de protección electromagnética y difusor de calor). La disquetera y la fuente de alimentación estaba en la parte frontal (cubriendo parcialmente la placa base). La placa de la disquetera estaba separada de la parte mecánica y situada en la parte posterior, cubierta por una placa metálica.
En el diagrama de la placa base del Manual de Servicio (C128 y al C128D) se especifican los procesadores, un 8502 y un Z80A, memoria RAM (128K), memoria RAM (16K VRAM), memoria "COLOR RAM" de 0,5K (en un IC de 2K) y memoria ROM (64K) distribuida entre: ROM C64 BASIC and KERNAL (16K), ROM "C128 BASIC LO" (16K), ROM "C128 BASIC HI" (16K), ROM C128 KERNAL and 40/80 COL EDITOR (16K). Además tenía el "CHARACTER ROM" de 2K (en un IC de 8K). En el diagrama también figura una ROM de.32K (C128 INTERNAL FUNCTION) que no está instalada en este ordenador (el zócalo está vacío).
La placa base del C128D es la misma del C128, Según el Manual de Servicio los componentes eran: dos procesadores: MOS 8502 (zócalo U6) y Zilog Z80 (zócalo U10) situados abajo (a la derecha). 128K de RAM 4164 (en 16 IC,s en zócalos U38 a U53) situados abajo a la izquierda. 16K de VRAM 4416 (en dos IC,s U23 y U25) situados en el compartimento del IC de vídeo 8563-R7 (zócalo U22) al lado del modulador de RF. 2K de RAM 2016 (zócalo U19) para los atributos de color "COLOR RAM" situado abajo en el centro. 8K de ROM "128 char" (zócalo U18), para el conjunto de caracteres, situado al lado del IC de "COLOR RAM". 16K de ROM (ROM 1 C64 Kern & BASIC, zócalo U32) para el modo C64 en el lateral izquierdo. 48K de ROM para el modo C128 (IC,s ROM 2 BASIC $4000 en zócalo U33, ROM 3 BASIC &8000 en zócalo U34 y ROM 4 Kernal $C000 en zócalo U35) también situados a la izquierda. El sexto zócalo de ROM (ROM mem function U36) está vacío.
La placa base de la disquetera tiene un procesador MOS 6502AD, 2K de RAM en un IC (LC3517A-15) y 32K de ROM en un IC,s (MOS 310654-03).
Para facilitar el transporte (la unidad sin teclado pesaba 7,9 Kg), el teclado se encajaba en la parte interior del ordenador. A la izquierda de la fotografía se pueden observar los separadores y que servían también para ordenar los cables en la parte posterior.
Adquirido en Alemania. Nº de serie: DA 4 166338 (made in W.-Germany)
En 1986, Commodore sacó al mercado europeo una nueva versión del C128D más ligera y económica al que denominó C128DCR ("coste reducido"). A diferencia del C128D que solo se había vendido en Europa, esta nueva versión también se comercializó en los Estados Unidos. Previamente, en 1984, los primeros ordenadores considerados "home computer" de Commodore, el VIC-20 y el C64 habían sido sustituidos por una pequeña serie de nuevo diseño (C116, C16 y Commodore Plus/4) con la carcasa de color negro. Fueron sustituidos a su vez por el C128, el C128D (1985) y por el nuevo modelo del C64 (1986) con una carcasa en línea con la del C128 (conocido como C64 C o C64 II). Los ordenadores Commodore 128 añadían nuevas prestaciones (incluido modo CP/M), al mismo tiempo que mantenía la compatibilidad con el C64 original, utilizando un modo de funcionamiento específico (modo C64). El C128DCR disponía de un chasis de acero estampado, su peso había disminuido en 700 gramos (ahora pesaba 7,2 Kg) aunque había dejado de ser "portable" (se había suprimido el asa de trasporte). También había tenido modificaciones internas (nuevo controlador de vídeo MOS Technology 8568 y 64K de VRAM). Su ROM (de 1986) se había mejorado (se habían corregido los errores de la versión anterior). Además, ahora era más silencioso debido a que se había suprimido el ventilador interno. Su placa base era de nuevo diseño en la que se habían reducido el número de IC,s de RAM y ROM y se había integrado la placa de la disquetera interna (la disquetera dependía de la placa base para funcionar). El teclado de este ordenador, fabricado y vendido en Alemania, era "qwerty" estándar con el "qwertz" sobreimpreso (utilizado en Alemania)
El Commodore 128 tenía tres modos de funcionamiento: modo C128, modo CP/M (utilizando la disquetera) y el modo C64. Por ese motivo tenía dos procesadores: un 8502 (MOS 8502RO) para su funcionamiento en modo 128 (por defecto) y modo C64 (pulsando la tecla Commodore al encender) y un Z80 ((Z80840006PSC Z80 CPU) para hacerlo compatible CP/M (estándar de 8 bits). Además tenía 128K de RAM (en cuatro IC,s), 64K de VRAM (en dos IC,s), 2K de RAM (en un IC) para los atributos de color de 0,5K (COLOR RAM) y 64K de ROM distribuida en entre: 32K para modo C64 y para el KERNAL 128 y el editor (en un IC) y 32K para BASIC modo C128 (en un IC,s). Además tenía 8K de ROM (en un IC) para el conjunto de caracteres de 2K. La disquetera, integraba en la placa base, tenía una memoria RAM de 2K (en un IC) y una ROM de 32K (en un IC). El diodo de encendido (POWER) estaba situado a la izquierda y la disquetera a la derecha.
Disponía de un modo texto y tres modos gráficos con 16 colores y sonido mono. El teclado era "qwerty" aunque llevaba sobreimpreso también un teclado "qwertz" alemán. En la parte inferior, incluía dos patas plegables para cambiar el ángulo de escritura. El conector era específico para los C128D y C128DCR.
El el Manual de Servicio (C128 y al C128D) se especificaban los distintos modos de funcionamiento: "64 MODE" (con procesador 8502, 64K de RAM y 16K de ROM), 128 MODE (con el mismo procesador 8502, 128K de RAM y 48K de ROM y, en su caso 16K para el Sistema Operativo de Disco) y CP/M MODE (con procesador Z80 y 128K de RAM). La VRAM (64K en este modelo) no se contemplaba en los modos de funcionamiento.
En la parte posterior se encontraban el puerto para cartuchos (EXPANSION PORT), un conector DIN-6 para el puerto serie (SERIAL), el conector DIN-8 de vídeo compuesto y sonido (VIDEO), un espacio para un control de sintonización fina de canales L-H (anulado), un conector RF a la TV, un conector de vídeo RGBI, el puerto de usuario (USER PORT), el conector del cable de alimentación (220V AC) y el interruptor de encendido/apagado (I-ON/O-OFF)
En el lateral derecho estaban el conector específico para el reproductor de casete (CASSETTE, el conector del teclado (KEYBOARD), los dos conectores de joystick (CONTROL PORT 1 y 2), un pulsador de reinicio de la disquetera (DRIVE RESET) y un pulsador de reinicio (RESET).
Para acceder al interior se extraían tres torillos de la parte posterior y dos de la carcasa inferior y se retiraba la carcasa superior. La placa base ocupa la casi totalidad de la carcasa inferior (sin la pletina de protección electromagnética de los modelos anteriores. La fuente de alimentación y la disquetera se habían simplificado en relación al C128D (estaban sujetas en una posición elevada cubriendo en parte la placa base. La placa base había sido completamente rediseñada.
En el Manual Técnico del C128 también se incluye un esquema con la situación de los distintos IC,s en la placa base del C128 DCR.
Su placa base (ASSY 250477) era de nuevo diseño con la placa de la disquetera integrada (en la esquina lateral derecha). Los procesadores 8502 (MOS 8502RO) y el Zilog Z80 (Z80840006PSC Z80 CPU) están situados en una línea inferior. Los cuatro IC,s de RAM (MN41464-15), de 32K cada uno, están abajo a la derecha. Los dos IC, de VRAM (MN41464-15), de 32K cada uno, están en el compartimento del IC de vídeo (MOS 8568) cerca del modulador de RF. El IC de RAM "COLOR RAM" (SANYO LC3517A-15), de 2K, está centrado en la placa (al lado del IC de ROM con el conjunto de caracteres). El IC de ROM (TMS27C256JL) de 32K (equivalente a la ROM 2 y la ROM 3 del C128) y el IC de ROM (318023-02) de 32 K (equivalente a la ROM 1 y ROM 4 del C128), están a la izquierda. El IC de ROM (TMS 2764-20JL), de 8K, con el conjunto de caracteres está centrado en la placa (a la derecha del compartimento del IC de vídeo). . El controlador de la disquetera (MOS 5710) y los otros IC,s del cuadrante inferior derecho controlan el funcionamiento de la disquetera. El IC de RAM (SANYO LC3517A-15) de 2K y el IC de ROM (HN27256G-25) de 32K (etiquetado como 318047-01), de la disquetera, están abajo a la derecha.
Manual
El manual del C128/C128D es muy detallado y en él se explican las funciones del BASIC y como opera en modo 128, modo 64 y en modo CP/M para lo cual insiste mucho en explicar el empleo de la disquetera (en el C128 era opcional) que en la versión de sobremesa era obligado aprender su funcionamiento. Finaliza con unos anexos que incluyen diagramas de los conectores.
Los nuevos Commodore 64
El primer y popular C64 (1982-1984) fue sustituido en 1984 por el ordenador Commodore Plus/4 con poco éxito. En 1986, la empresa volvió a sacar al mercado nuevos C64 que tenían las mimas prestaciones que el ordenador original: C64G (carcasa estilizada), C64 "Aldi" (panera), C64G (panera, color beis) y la consola C64GS.
- C64C (1986) con placa base ASSY 250466 (1986).
- C64C (1987-1989) con placa base ASSY 250469 (1987) de nuevo diseño.
- C64 "Aldi" (1987-1988) con placa ASSY 250469.
- C64G (1989-1990), placa ASSY 250469.
- C64GS (diciembre de 1990) consola (sin teclado).
La placa base ASSY 250469 tuvo varias revisiones (3, 4, A, B). Se diferenciaba de las anteriores por su forma (eran más estrechas) y, además, porque tenían situado el conector del teclado en el lado contrario de la placa. Las revisiones fueron:
- ASSY 250469. Revisión 3 (1987).
- ASSY 250469. Revisión 4 (1988).
- ASSY 250469. Revisión A (1989).
- ASSY 250469. Revisión B (1990).
La empresa siguió utilizando las placas antiguas del stock (hasta agotar existencias) y soldando los chips directamente en la placa (sin zócalo de plástico) abaratando costes de producción. Esta política de emplear componentes del stock se siguió hasta el fin de la fabricación del C64 y afectó fundamentalmente a los teclados, diferenciados por el color y por la situación de las inscripciones en las teclas. Cualquier teclado del stock puede encontrarse desde el C64C hasta en los últimos modelos de la serie (C64 "Aldi" y C64G).
Commodore 64C - Commodore 64 II
Adquirido en Austria. Nº de serie: HB 4 215146 B3 (made in Hong Kong)
El Commodore 64C (C64C) (1986-1989) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985). Se diferenciaba del C64 original (1982-1984) por el color y por la forma externa de la carcasa fabricada en línea con el C128. En este nuevo modelo se simplificaron los circuitos de la placa base (ASSY 250466) en la que se redujeron el número de IC,s (La RAM estaba en dos IC,s en lugar de los ocho IC,s de las placas anteriores) y se abandonó la clásica forma de "panera" del primer modelo. En 1987, se cambió la placa base por una de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron a partir del segundo año de fabricación del C64 C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). Durante el primer año de fabricación, los C64C llevaban la placa base con el diseño original del C64, la ASSY 250466 y el teclado con los caracteres impresos en la parte superior y en la frontal de las teclas (en este ordenador). Los C64C con esta placa base y este tipo de teclado salieron al mercado durante el primer año de fabricación. Este mismo teclado también fue habitual en el modelo siguiente, conocido como C64 "Aldi".
El Commodore 64C incorporaba un procesador MOS 6510 CBM, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con los caracteres). Disponía de un modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado, de color claro, era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) a la derecha y un diodo de encendido (POWER) a la izquierda. Las teclas tenían los caracteres impresos en la parte superior y la frontal (como los primeros C64).
En la parte posterior tenía (de izquierda a derecha): un puerto de expansión (EXPANSION PORT), un espacio reservado para un control de sintonización fina de canales "L-H" (anulado), un conector RF a la TV (PAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para el reproductor de casete (CASSETTE) y el puerto de usuario (USER PORT).
En el lateral derecho tenía los conectores de joystick (CONTROL PORT 1 y 2), el interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 (POWER) para la fuente de alimentación (5V DC 1,7A, 12V AC, 1A).
Para acceder al interior se extraen tres tornillos y se retira la carcasa superior y el teclado. La placa base está cubierta por una pletina de protección electromagnética.
El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 6581R4AR) de sonido (SID) que queda a su derecha y los tres IC,s de ROM que están a su izquierda (MOS 901226-01 de 8K, MOS 901227-03 de 8K y MOS 901225-01 de 4K). Los dos IC,s de RAM (M41464-15) de 32K cada uno están en una línea intermedia (a la izquierda) y, en una línea inferior, está el IC de RAM con los atributos de color (MN2114-2), de 0,5K (entre otros pequeños IC,s).
Adquirido en Alemania. Nº de serie: HB 4 801309 E (made in Hong Kong)
El Commodore 64C (C64C) (1986-1989) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985). Se diferenciaba del C64 original (1982-1984) por el color y por la forma externa de la carcasa fabricada en línea con el C128. En este nuevo modelo se simplificaron los circuitos de la placa base (ASSY 250466) en la que se redujeron el número de IC,s (La RAM estaba en dos IC,s en lugar de los ocho IC,s de las placas anteriores) y se abandonó la clásica forma de "panera" del primer modelo. En 1987, se cambió la placa base por una de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron a partir del segundo año de fabricación del C64 C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). Los C64C fabricados en 1988 llevaban la placa base de nuevo diseño ASSY 250469 Revisión 4 (en este ordenador). Aunque en el C64C se adoptó un color del teclado similar al de la carcasa, en este ordenador se utilizó uno anterior, de color oscuro y con los caracteres impresos en la parte superior y en la frontal de las teclas (cuando se recibió todavía tenía el precinto de garantía).
El Commodore 64C incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con los caracteres). Disponía de un modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado, de color oscuro, era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) a la derecha y un diodo de encendido (POWER) a la izquierda. Las teclas todavía tenían los caracteres impresos en la parte superior y la frontal, como los primeros C64 (el teclado era el mismo).
En la placa de nuevo diseño se mantuvieron los mismos conectores externos y en la misma situación. En la parte posterior estaban situados la mayor parte de los conectores (de izquierda a derecha): un puerto de expansión (EXPANSION PORT), un espacio reservado para el control de sintonización fina de canales "L-H" (anulado), un conector RF a la TV (PAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para el reproductor de casete (CASSETTE) y el puerto de usuario (USER PORT). Visto desde la parte posterior, el conector del teclado estaba situado a la izquierda de la placa base detrás del puerto de expansión.
En el lateral derecho se encontraban los conectores de joystick (CONTROL PORT 1 y 2), el interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 (POWER) para la fuente de alimentación (5V DC 1,7A, 12V AC, 1A).
Para acceder al interior se extraen tres tornillos y se retira la carcasa superior y el teclado. La placa base está cubierta por una pletina de protección electromagnética.

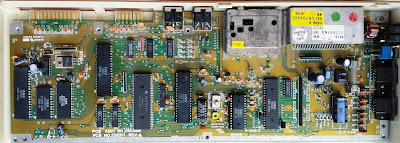

El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (M41464-12) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15), con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
Manuales
Los manuales de usuario de esta versión comienzan con un capitulo de instalación en el que se explican los distintos conectores y seguidamente empieza con las explicaciones del BASIC. Finaliza con los anexos explicativos. El contenido de los manuales son idénticos y los dos están en alemán, sin embargo uno de ellos cuenta con "gusanillo" y es de más fácil lectura.
Commodore 64C (1989) (placa base de nuevo diseño y teclado español) (1)
Adquirido en España. Nº de serie: HB4 822414 E (made in Hong Kong)
El Commodore 64C (C64C) (1986-1989) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985). Se diferenciaba del C64 original (1982-1984) por el color y por la forma externa de la carcasa fabricada en línea con el C128. En este nuevo modelo se simplificaron los circuitos de la placa base (ASSY 250466) en la que se redujeron el número de IC,s (La RAM estaba en dos IC,s en lugar de los ocho IC,s de las placas anteriores) y se abandonó la clásica forma de "panera" del primer modelo. En 1987, se cambió la placa base por una de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron a partir del segundo año de fabricación del C64 C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). Los C64C fabricados en 1989 llevaban la placa base de nuevo diseño ASSY 250469 Revisión A (en este ordenador) y los caracteres estaban impresos (solamente) en la parte superior de las teclas (este teclado fue habitual en la mayoría de los C64G, los últimos ordenadores de la serie). Los C64C vendidos en España tenían el teclado "QWERTY" español con la "ñ" (en lugar del signo de la libra) por lo que la ROM difiere de la original (32K en esta versión y 20K en la versión con teclado "QWERTY" internacional).
El Commodore 64C (teclado español) incorporaba un procesador MOS 8500, 64K de RAM, 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 32K de ROM en dos IC,s de 16K (uno para el sistema operativo y el BASIC y otro para los caracteres en español). Disponía de un modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" español con cuatro teclas (dobles) de función (F1 a F8) a la derecha y un diodo de encendido (POWER) a la izquierda. .
En la parte posterior tenía (de izquierda a derecha): un puerto de expansión (EXPANSION PORT), un espacio reservado para el control de sintonización fina de canales "L-H" (anulado), un conector RF a la TV (PAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para el reproductor de casete (CASSETTE) y el puerto de usuario (USER PORT).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), el interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 (POWER) para la fuente de alimentación (5V DC 1,7A, 12V AC, 1A).
Para acceder al interior base se extraían tres tornillos y se retiran la carcasa superior y el teclado. La placa base estaba cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la mitad izquierda de la placa base. A su izquierda están los dos IC,s de 16K de ROM (total 32K), el más cercano (MOS 251913-01) con el sistema operativo y el BASIC y el otro (MOS 325056-03) con el conjunto de caracteres en español. Debajo del procesador tiene dos ICs de RAM LH2464-12) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15) con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
Commodore 64C (1989) (placa base de nuevo diseño y teclado español) (2)
Adquirido en España. Nº de serie: HB4 830331 E (made in Hong Kong)
El Commodore 64C (C64C) (1986-1989) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985). Se diferenciaba del C64 original (1982-1984) por el color y por la forma externa de la carcasa fabricada en línea con el C128. En este nuevo modelo se simplificaron los circuitos de la placa base (ASSY 250466) en la que se redujeron el número de IC,s (La RAM estaba en dos IC,s en lugar de los ocho IC,s de las placas anteriores) y se abandonó la clásica forma de "panera" del primer modelo. En 1987, se cambió la placa base por una de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron a partir del segundo año de fabricación del C64 C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). Los C64C fabricados en 1989 llevaban la placa base de nuevo diseño ASSY 250469 Revisión A (en este ordenador) y los caracteres estaban impresos (solamente) en la parte superior de las teclas (este teclado fue habitual en la mayoría de los C64G, los últimos ordenadores de la serie). Los C64C vendidos en España tenían el teclado "QWERTY" español con la "ñ" (en lugar del signo de la libra) por lo que la ROM difiere de la original (32K en esta versión y 20K en la versión con teclado "QWERTY" internacional).
El Commodore 64C (teclado español) incorporaba un procesador MOS 8500, 64K de RAM, 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 32K de ROM en dos IC,s de 16K (uno para el sistema operativo y el BASIC y otro para los caracteres en español). Disponía de un modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" español con cuatro teclas (dobles) de función (F1 a F8) a la derecha y un diodo de encendido (POWER) a la izquierda.
En la parte posterior tenía (de izquierda a derecha): un puerto de expansión (EXPANSION PORT), un espacio reservado para el control de sintonización fina de canales "L-H" (anulado), un conector RF a la TV (PAL), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para el reproductor de casete (CASSETTE) y el puerto de usuario (USER PORT).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), el interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 (POWER) para la fuente de alimentación (5V DC 1,7A, 12V AC, 1A).
Para acceder a la placa base se extraían tres tornillos y se retiraba la carcasa superior y el teclado. La placa base estaba cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la mitad izquierda de la placa base. A su izquierda están los dos IC,s de 16K de ROM (total 32K), el más cercano (MOS 251913-01) con el sistema operativo y el BASIC y el otro (MOS 325056-03) con el conjunto de caracteres en español. Debajo del procesador tiene dos ICs de RAM LH2464-12) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15) con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
El procesador MOS 6502, está a la derecha de los IC,s de mayo tamaño (arriba). Los dos IC,s de ROM (un MOS 8021229-01 y un MOS 325302.01) de 8K cada uno, están a la izquierda del procesador. El IC de RAM (Sanyo LC3517A-15) de 2K está a la izquierda, alineado con los IC,s de ROM (abajo).
Para acceder a la placa base se extraían tres tornillos y se retiraba la carcasa superior y el teclado. La placa base estaba cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la mitad izquierda de la placa base. A su izquierda están los dos IC,s de 16K de ROM (total 32K), el más cercano (MOS 251913-01) con el sistema operativo y el BASIC y el otro (MOS 325056-03) con el conjunto de caracteres en español. Debajo del procesador tiene dos ICs de RAM LH2464-12) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15) con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
Conector de vídeo. El conector de vídeo (DIN-8) permite conectarse con la señal de vídeo compuesto (utilizando los pines de vídeo y masa) o con S-Vídeo (utilizando los pines luminancia, crominancia y masa).
Fuente de alimentación
De mayor tamaño y distinta forma al transformador de los primeros C64, esta fuente de alimentación proporciona 9V AC, 1A y 5V DC, 1,7A. Su conector solo dispone de los cuatro pines necesarios del conector (dos para AC y dos para DC).
Manuales
Los ordenadores con teclado "QWERTY" español, se vendían con el "Manual del Usuario" y con el "Curso de introducción al BASIC".
Accesorios C64C (modelo C)
Commodore 1541 (1541 C) (1986)
Adquirida en Austria. Nº de serie AA 4115164 N (made in Japan)
La primera disquetera de la serie, la 1540 (VIC-20) se fabricó para el VIC-20. Cuando salió al mercado el C64, se sustituyó por la VC-1541 (VIC-1541) que fue la primera compatible con los dos ordenadores. La serie se completó posteriormente con la Commodore 1541 con carcasa de color oscuro como la del C64 (1984), la Commodore 1541 (esta disquetera) conocida como 1541 C con la carcasa de color claro (1986) y la Commodore 1641-II con la fuente de alimentación externa (1988). Con el 1541 C, la disquetera (de 5,25") modernizó su aspecto en línea con el C64C. Contaba con mejoras en la ROM aunque seguía siendo una disquetera de lectura por una sola cara (170K).
La unidad disponía de su propio procesador 6502 (MOS 6502), 2K de RAM (en un IC) y 16K de ROM (en dos IC,s) con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (de color verde) y otro de lectura de la disquetera (de color rojo).
En la parte posterior tenía el conector de alimentación, el interruptor de encendido/apagado (on-off), un fusible (FUSE) y dos conectores DIN-6 como puertos serie: uno para el ordenador y otro para la impresora (paso a través). Para acceder al interior se extraían cuatro tornillos de la carcasa inferior y se retiraba la carcasa superior (la placa base es de 1984).
El procesador MOS 6502, está a la derecha de los IC,s de mayo tamaño (arriba). Los dos IC,s de ROM (un MOS 8021229-01 y un MOS 325302.01) de 8K cada uno, están a la izquierda del procesador. El IC de RAM (Sanyo LC3517A-15) de 2K está a la izquierda, alineado con los IC,s de ROM (abajo).
Commodore 1541 II (1988)
Adquirida en Alemania. Nº de serie: AA3 215079 (made in Japan)
La primera disquetera de la serie, la 1540 (VIC-20) se fabricó para el VIC-20. Cuando salió al mercado el C64, se sustituyó por la VC-1541 (VIC-1541) que fue la primera compatible con los dos ordenadores. La serie se completó posteriormente con la disquetera Commodore 1541 con carcasa de color oscuro como la del C64 (1984), con la Commodore 1541 (conocida como 1541 C) con la carcasa de un color claro (1986) y con la Commodore 1641-II (esta disquetera) con fuente de alimentación externa (1988). La disquetera 1541 II era una disquetera de 5,25", de lectura por una sola cara (170K). La fuente de alimentación externa la hacía más manejable y menos propensa al sobrecalentamiento que los modelos anteriores
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base está cubierta por el mecanismo de la disquetera.
Las características estaban indicadas en el manual de mantenimiento: procesador 6502, un IC 6116 con 2K de RAM y 16K de ROM con el sistema operativo.
La fuente de alimentación externa proporcionaba 5V DC 0,7A y 12V DC 0,5A. mediante un conector DIN-4.
La unidad disponía de su propio procesador 6502, 2K de RAM (en un IC) y 16K de ROM con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (POWER, de color rojo) y otro de lectura de la disquetera (DRIVE, de color verde).
En la parte posterior tenía dos conectores DIN-6 como puertos serie (uno para el ordenador y otro para una segunda disquetera o una impresora, un selector de disquetera (en caso de que haya dos disqueteras conectadas), un conector DIN-4 (POWER) para la fuente de alimentación externa (5V DC 0,7A y 12V DC 0,5A) y un interruptor de encendido apagado (ON/OFF).
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base está cubierta por el mecanismo de la disquetera.
Las características estaban indicadas en el manual de mantenimiento: procesador 6502, un IC 6116 con 2K de RAM y 16K de ROM con el sistema operativo.
La fuente de alimentación externa proporcionaba 5V DC 0,7A y 12V DC 0,5A. mediante un conector DIN-4.
Commodore 1541 II (1988) (2)
Adquirida en Alemania. Nº de serie: AA3 173413 (made in Japan)
La primera disquetera de la serie, la 1540 (VIC-20) se fabricó para el VIC-20. Cuando salió al mercado el C64, se sustituyó por la VC-1541 (VIC-1541) que fue la primera compatible con los dos ordenadores. La serie se completó posteriormente con la disquetera Commodore 1541 con carcasa de color oscuro como la del C64 (1984), con la Commodore 1541 (conocida como 1541 C) con la carcasa de un color claro (1986) y con la Commodore 1641-II (esta disquetera) con fuente de alimentación externa (1988). La disquetera 1541 II era una disquetera de 5,25", de lectura por una sola cara (170K). La fuente de alimentación externa la hacía más manejable y menos propensa al sobrecalentamiento que los modelos anteriores
La unidad disponía de su propio procesador 6502, 2K de RAM (en un IC) y 16K de ROM con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (POWER, de color rojo) y otro de lectura de la disquetera (DRIVE, de color verde).
En la parte posterior tenía dos conectores DIN-6 como puertos serie (uno para el ordenador y otro para una segunda disquetera o una impresora, un selector de disquetera (en caso de que haya dos disqueteras conectadas), un conector DIN-4 (POWER) para la fuente de alimentación externa (5V DC 0,7A y 12V DC 0,5A) y un interruptor de encendido apagado (ON/OFF).
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base está cubierta por el mecanismo de la disquetera.
Las características estaban indicadas en el manual de mantenimiento: procesador 6502, un IC 6116 con 2K de RAM y 16K de ROM con el sistema operativo.
La fuente de alimentación externa proporcionaba 5V DC 0,7A y 12V DC 0,5A, mediante un conector DIN-4.
La unidad disponía de su propio procesador 6502, 2K de RAM (en un IC) y 16K de ROM con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (POWER, de color rojo) y otro de lectura de la disquetera (DRIVE, de color verde).
En la parte posterior tenía dos conectores DIN-6 como puertos serie (uno para el ordenador y otro para una segunda disquetera o una impresora, un selector de disquetera (en caso de que haya dos disqueteras conectadas), un conector DIN-4 (POWER) para la fuente de alimentación externa (5V DC 0,7A y 12V DC 0,5A) y un interruptor de encendido apagado (ON/OFF).
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base está cubierta por el mecanismo de la disquetera.
Las características estaban indicadas en el manual de mantenimiento: procesador 6502, un IC 6116 con 2K de RAM y 16K de ROM con el sistema operativo.
La fuente de alimentación externa proporcionaba 5V DC 0,7A y 12V DC 0,5A, mediante un conector DIN-4.
Accesorios
Commodore Datassette (C64C) (1986)
Adquirido en Alemania. Nº de serie: JD4 0077425 (made in Taiwan)
Reproductor de casete para los ordenadores C64C (1986-1989) de la empresa norteamericana Commodore. Fue el cuarto modelo de la serie de reproductores de casete fabricados por la empresa norteamericana para sus ordenadores de 8 bit (1981-1990) destinados al consumo doméstico (home computer). Previamente había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania): los dos primeros de forma alargada y el tercero, de nuevo diseño, ya tenía la forma apaisada adoptada en los siguientes reproductores de la serie. Los Datassette tenían un conector propietario y solo se podían conectar en los ordenadores Commodore de 8 bit compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). Además, Commodore también fabricó, en 1984, el modelo Datassette 1531, compatible con los ordenadores de la serie 264 (Commodore 264 series): C16, C116 y Commodore Plus4. Este Datassette se fabricó en 1986, coincidiendo con la salida al mercado de la primera versión del C64C (1986). En 1987 se puso a la venta una nueva versión del modelo "Datassette" coincidiendo, también en este caso, con la puesta a la venta de la segunda versión del C64C (la segunda versión del C64C tenía una placa base de nuevo diseño). Durante sus años de producción, las distintas versiones del Commodore C2N Cassette/Datassette (1530 Datassette Unit) mantuvieron la compatibilidad con los ordenadores de 8 bit a los que estaban destinados (PET/CBM, VIC-20, C64, C128, C64C, C64 Aldi y C64G).
En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP y EJECT).
El Commodore Datassette disponía de un conector propietario (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). El conector hacía también la función de fuente de alimentación (no utilizaba pilas ni tenía fuente de alimentación externa).
En la carcasa inferior tenía una pletina metálica con el logotipo y el nombre de la empresa (Commodore), el modelo (DATASSETTE), el número de serie (0077425) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. Los modelos anteriores tenían en la etiqueta el nombre "C2N CASSETTE" en lugar de "DATASSETTE".
En el mecanismo tenía una pegatina con el nombre del fabricante del mecanismo interno en Taiwán (WEI CHIEN), el modelo del mecanismo (PW-33Z), el número "86" indicativo del año de fabricación (1986) y el lugar de fabricación (MADE IN TAIWAN). En la placa tenía serigrafiado un número de referencia (1531).
A partir de 1982, coincidiendo con la puesta a la venta el C64, el "C2N Cassette" pasó a llamarse "Datassette (VC 1530 en Alemania).
Commodore Datassette (C64C) (1987) (1)
Adquirido en Alemania. Nº de serie: JD4 0144347 (made in Taiwan)
Reproductor de casete para los ordenadores C64C (1986-1989) de la empresa norteamericana Commodore. Fue el cuarto modelo de la serie de reproductores de casete fabricados por la empresa norteamericana para sus ordenadores de 8 bit (1981-1990) destinados al consumo doméstico (home computer). Previamente había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania): los dos primeros de forma alargada y el tercero, de nuevo diseño, ya tenía la forma apaisada adoptada en los siguientes reproductores de la serie. Los Datassette tenían un conector propietario y solo se podían conectar en los ordenadores Commodore de 8 bit compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). Además, Commodore también fabricó, en 1984, el modelo Datassette 1531, compatible con los ordenadores de la serie 264 (Commodore 264 series): C16, C116 y Commodore Plus4. En esta nueva versión del Datassette se añadió una una anilla externa en el conector para mejorar la conexión a tierra (mejoraba el aislamiento del cable). Se fabricó en 1987, coincidiendo con la puesta a la venta de la segunda versión del C64C (diseñado con una nueva placa base). Durante sus años de producción, las distintas versiones del Commodore C2N Cassette/Datassette (1530 Datassette Unit) mantuvieron la compatibilidad con los ordenadores de 8 bit a los que estaban destinados (PET/CBM, VIC-20, C64, C128, C64C, C64 Aldi y C64G).
En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP y EJECT).
El Commodore Datassette disponía de un conector propietario (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). En esta versión de 1987 se había añadido una anilla metálica para conectar a tierra la capa protectora (shield) del cable. El conector hacía también la función de fuente de alimentación (no utilizaba pilas ni tenía fuente de alimentación externa).
En la carcasa inferior tenía una pletina metálica con el logotipo y el nombre de la empresa (Commodore), el modelo (DATASSETTE), el número de serie (JD4 0144347) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. Los primeros modelos tenían en la etiqueta el nombre "C2N CASSETTE" en lugar de "DATASSETTE".
En el mecanismo tenía una pegatina con el nombre del fabricante del mecanismo interno en Taiwán (WEI CHIEN), el modelo del mecanismo (PW-33Z) y el número "87" indicativo del año de fabricación (1987). En la placa tenía serigrafiado un número de referencia (1531).
Commodore Datassette (C64C) (1987) (2)
Adquirido en el Reino Unido. Nº de serie JD4 403348 (made in Taiwan)
Reproductor de casete para los ordenadores C64C (1986-1989) de la empresa norteamericana Commodore. Fue el cuarto modelo de la serie de reproductores de casete fabricados por la empresa norteamericana para sus ordenadores de 8 bit (1981-1990) destinados al consumo doméstico (home computer). Previamente había fabricado tres modelos con el nombre de C2N Cassette (1530 Datassette en Alemania): los dos primeros de forma alargada y el tercero, de nuevo diseño, ya tenía la forma apaisada adoptada en los siguientes reproductores de la serie. Los Datassette tenían un conector propietario y solo se podían conectar en los ordenadores Commodore de 8 bit compatibles (VIC-20, C64, C128, C64C, C64 Aldi y C64 G). Además, Commodore también fabricó, en 1984, el modelo Datassette 1531, compatible con los ordenadores de la serie 264 (Commodore 264 series): C16, C116 y Commodore Plus4. En esta nueva versión del Datassette se añadió una una anilla externa en el conector para mejorar la conexión a tierra (mejoraba el aislamiento del cable). Se fabricó en 1987, coincidiendo con la puesta a la venta de la segunda versión del C64C (diseñado con una nueva placa base). Durante sus años de producción, las distintas versiones del Commodore C2N Cassette/Datassette (1530 Datassette Unit) mantuvieron la compatibilidad con los ordenadores de 8 bit a los que estaban destinados (PET/CBM, VIC-20, C64, C128, C64C, C64 Aldi y C64G).
En la carcasa superior tenía una serigrafía con el logotipo y el nombre de la empresa (Commodore), un contador (COUNTER) con un pulsador de puesta a cero, el compartimento para las cintas de casete (con una tapa abatible con la serigrafía "AUTO STOP"), una perforación para alinear el cabezal, un diodo de control de grabación (SAVE) y un teclado con seis teclas (RECORD, PLAY, REWIND, F.FWD, STOP y EJECT).
El Commodore Datassette disponía de un conector propietario (se conectaba al ordenador mediante un cable) para transmisión/recepción de datos y recibir las órdenes de parar (STOP) o avanzar (PLAY). En esta versión de 1987 se había añadido una anilla metálica para conectar a tierra la capa protectora (shield) del cable. El conector hacía también la función de fuente de alimentación (no utilizaba pilas ni tenía fuente de alimentación externa).
En la carcasa inferior tenía una pletina metálica con el logotipo y el nombre de la empresa (Commodore), el modelo (DATASSETTE), el número de serie (JD4 403348) y el lugar de fabricación (MADE IN TAIWAN). En una segunda pegatina se indicaba conmo fecha de fabricación el mes de septiembre de 1987 (09/87). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa inferior, quedando a la vista el mecanismo interno. Los primeros modelos tenían en la etiqueta el nombre "C2N CASSETTE" en lugar de "DATASSETTE".
En el mecanismo tenía una pegatina con el nombre del modelo (PW-33 SERIAL), el número "87" indicativo del año de fabricación (1987) y el nombre del fabricante del mecanismo interno en Taiwán (WEI CHIEN). En la placa tenía serigrafiado un número de referencia (1531).
Commodore 64 "Aldi"
Este modelo tenía las mismas prestaciones que los anteriores C64. Su teclado era de tono claro igual al de los C64C y su carcasa era igual (en forma y color) a la de C64 original, aunque en ella no aparecían impresos los nombres de los conectores y puertos en la parte posterior ni en el lateral derecho. Fue una edición especial fabricada en USA (con el logotipo en relieve y numero de serie en placa metálica), aunque también llegó a fabricarse en Alemania (con logotipo liso y numero de serie en pegatina). Se vendió en Alemania y de forma exclusiva, en la cadena comercial ALDI.
Commodore 64 Aldi (1987) (USA)
Adquirido en Alemania. Nº de serie: CA4130459 (made in USA).
Placa base (ASSY 250469) revisión 3 de 1987. Logotipo en relieve.
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos, un conector RF para la TV (PAL) y, a su izquierda, el espacio reservado para el control de sintonización fina de canales (anulado), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie, un conector propietario para un reproductor de casete y un puerto de usuario.
Adquirido en Alemania. Nº de serie: CA4130459 (made in USA).
Placa base (ASSY 250469) revisión 3 de 1987. Logotipo en relieve.
El Commodore 64 "Aldi" (C64 "Aldi") (1987-1988) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985), coincidiendo en las tiendas con el C64C (1986-1989). Su carcasa era similar a la del C64 original (1982-1984) y su teclado de color más claro (similar al del C64C). Los C64 fabricados a partir de 1987 llevaban una placa base de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron en el estilizado C64C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). El C64 "Aldi" se fabricó en los EE. UU y se vendió en exclusiva en Alemania en los supermercados ALDI (su denominación es "C64", aunque se le añade el nombre de la empresa distribuidora para diferenciarlos del C64 original). Tenía el número de serie impreso en una pletina metálica (en los primeros C64 estaba en una pegatina) y el logotipo en relieve. Los caracteres impresos en las teclas podían estar situados en la parte superior y en la frontal de cada tecla (este ordenador) o, únicamente, en la parte superior. Su placa base (ASSY 250469) tiene la revisión 3 de 1987. El C64 "Aldi" también llegó a fabricarse en Alemania (con logotipo liso y numero de serie en pegatina como la de C64 original).
El C64 "Aldi" (USA) incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían los caracteres impresos en la parte superior y la frontal, como los primeros C64 (en el otro C64 "Aldi" (USA) de la colección están impresos solamente en la superior). Entre el diodo de encendido y las teclas de función, este ordenador tiene (añadidos) un pulsador de reinicio (RESET) y una palanca de selección de "pausa".
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos, un conector RF para la TV (PAL) y, a su izquierda, el espacio reservado para el control de sintonización fina de canales (anulado), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie, un conector propietario para un reproductor de casete y un puerto de usuario.
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), un interruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación externa (5V DC, 1,5A y 9V AC, 1A). El C64 "Aldi" (USA) también llevaba en el lateral el número de serie (sin grabar en este ordenador) en una pegatina plateada (además del que llevaba en la carcasa inferior).
El número de serie estaba en la placa metálica de la carcasa inferior. Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado.La placa base estaba cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador están los dos ICs de RAM (M41464-15) de 32K cada uno (total 64K). La RAM de 0,5K (MN2114-2), con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (MOS 251715-01).
Commodore 64 Aldi (1987) (USA) (teclado nuevo diseño)
Adquirido en Alemania. Nº de serie: CA4115243 (made in USA).
Placa base (ASSY 250469) revisión 3 de 1987. Logotipo en relieve.
Placa base (ASSY 250469) revisión 3 de 1987. Logotipo en relieve.
El Commodore 64 "Aldi" (C64 "Aldi") (1987-1988) fue una versión del C64 que salió a la venta después de la serie Commodore 264 (1984) formada por tres ordenadores (C116, C16 y CPlus/4) y del Commodore 128 (1985), coincidiendo en las tiendas con el C64C (1986-1989). Su carcasa era similar a la del C64 original (1982-1984) y su teclado de color más claro (similar al del C64C). Los C64 fabricados a partir de 1987 llevaban una placa base de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron en el estilizado C64C (1987-1989) y en los nuevos ordenadores con forma de "panera": el C64 "Aldi" (1987-1988), el C64G (1989-1990) y la consola C64GS (1990). El C64 "Aldi" se fabricó en los EE. UU y se vendió en exclusiva en Alemania en los supermercados ALDI (su denominación es "C64", aunque se le añade el nombre de la empresa distribuidora para diferenciarlos del C64 original). Tenía el número de serie impreso en una pletina metálica (en los primeros C64 estaba en una pegatina) y el logotipo en relieve. Los caracteres impresos en las teclas podían estar situados en la parte superior y en la frontal de cada tecla o, únicamente, en la parte superior (en este ordenador). Su placa base (ASSY 250469) tiene la revisión 3 de 1987. El C64 "Aldi" también llegó a fabricarse en Alemania (con logotipo liso y numero de serie en pegatina como la de C64 original)
El C64 "Aldi (USA) incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían los caracteres impresos en la parte superior (en el otro C64 "Aldi" (USA) de la colección están impresos en la parte frontal y en la superior).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos, un conector RF para la TV (PAL) y, a su izquierda, el espacio reservado para el control de sintonización fina de canales (anulado), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie, un conector propietario para un reproductor de casete y un puerto de usuario.
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), un interruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación externa (5V DC, 1,5A y 9V AC, 1A). El C64 "Aldi" (USA) también llevaba en el lateral el número de serie en una pegatina plateada (además del que llevaba en la carcasa inferior).
El número de serie estaba en la placa metálica de la carcasa inferior. Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (MN41464-15) de 32K cada uno (total 64K). La RAM de 0,5K (MN2114-2), con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (MOS 251715-01).
Adquirido en Alemania. Nº de serie: WG A448162 (made in W.-Germany)
Placa base (ASSY 250469) revisión 4 de 1988. Logotipo liso.
El C64 "Aldi" (WG) incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían los caracteres impresos en la parte frontal y en la superior.
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), un espacio reservado (y sin uso) para el selector de canales (H-L), un conector (RF) para la TV con modulación PAL, un conector DIN-8 (VIDEO) de vídeo compuesto PAL y sonido, un conector DIN-6 (SERIAL) para el puerto serie, un conector propietario para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 Y 2), un interruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación externa (5V DC, 1,5A y 9V AC, 1A).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba cubierta por un lámina de cartón metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (MN41464-10) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15), con los atributos de color, es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
Fuente de alimentación
El C64 "Aldi" tenía un transformador de nuevo modelo, con cuatro pines en el conector DIN. Proporcionaba 5V DC, 1,5A y 9V AC, 1A (aunque seguían vendiéndose los anteriores modelos que tenían en stock).
Cables de TV
Todos los ordenadores de Commodore (y los VIC con el modulador externo) tenían la posibilidad de conectarse a la TV, mediante su salida RF. El cable era el estándar de la época con el conector RCA por el lado del ordenador y uno de antena para la TV. Se conseguía mejor imagen utilizando él conector DIN-8 de salida de vídeo con un conector RCA de vídeo compuesto y uno (o dos) para el sonido.
El C64 "Aldi" tenía un transformador de nuevo modelo, con cuatro pines en el conector DIN. Proporcionaba 5V DC, 1,5A y 9V AC, 1A (aunque seguían vendiéndose los anteriores modelos que tenían en stock).
Cables de TV
Todos los ordenadores de Commodore (y los VIC con el modulador externo) tenían la posibilidad de conectarse a la TV, mediante su salida RF. El cable era el estándar de la época con el conector RCA por el lado del ordenador y uno de antena para la TV. Se conseguía mejor imagen utilizando él conector DIN-8 de salida de vídeo con un conector RCA de vídeo compuesto y uno (o dos) para el sonido.
Commodore 64G
Adquirido en Alemania. Nº de serie: DA5 199103 (made in W.-Germany)
El Commodore 64G (C64G, C64 III o C64 BN/E) fue el último modelo de la serie que había comenzado con el C64 original (1982-1984) con forma externa de "panera". En 1984 la empresa dejó de fabricar el C64 y sacó al mercado una nueva serie (Commodore 264 series) que se caracterizaban por su carcasa de color negro. La nueva serie tuvo poco éxito de ventas. En 1986 se continuó la serie con el C64C (1986-1989) con una carcasa más estilizada y con otros dos ordenadores con la carcasa original (panera): el C64 conocido como "Aldi" (1987-1988) y el C64G (1989-1990). Los C64 fabricados a partir de 1987 llevaban una placa base de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron en el C64C (1987-1989), en el C64 "Aldi" (1987-1988), en el C64G (1989-1990) y en la consola C64GS (1990). El C64G tenía la carcasa del C64 original, aunque de un color más claro (igual el del C64C). Como norma general, su teclado era claro (con las inscripciones en la parte superior de las teclas), aunque también podía llevar de otro color (este ordenador tiene teclado oscuro). Su logotipo era liso y de un tono más claro que el de los otros C64. Este C64G, fabricado y vendido en Alemania, tiene la placa base ASSY 250469, revisión 4, de 1988.
El C64G (WG) incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado, de color oscuro, era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían los caracteres impresos en la parte superior y en la frontal (como los primeros C64).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), el espacio reservado para el control de sintonización fina de canales (H-L) (anulado), el conector RF para la TV (PAL), un conector DIN-8 (VIDEO) de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), uninterruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación (5V DC, 1,5A y 9V AC, 1A).
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (M41464-10) de 32K cada uno (total 64K). La RAM de 0,5K (LC3514A-15) es un IC de pequeño tamaño que está entre el IC de vídeo (MOS 8565R2) y el IC de control de memoria (251715-01).
Commodore 64G (1990) (fabricado en China).
Adquirido en Alemania. Nº de serie HB4 098308 (made in China)
El Commodore 64G (C64G, C64 III o C64 BN/E) fue el último modelo de la serie que había comenzado con el C64 original (1982-1984) con forma externa de "panera". En 1984 la empresa dejó de fabricar el C64 y sacó al mercado una nueva serie (Commodore 264 series) que se caracterizaban por su carcasa de color negro. La nueva serie tuvo poco éxito de ventas. En 1986 se continuó la serie con el C64C (1986-1989) con una carcasa más estilizada y con otros dos ordenadores con la carcasa original (panera): el C64 conocido como "Aldi" (1987-1988) y el C64G (1989-1990). Los C64 fabricados a partir de 1987 llevaban una placa base de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron en el C64C (1987-1989), en el C64 "Aldi" (1987-1988), en el C64G (1989-1990) y en la consola C64GS (1990). El C64G tenía la carcasa del C64 original, aunque de un color más claro (igual el del C64C). Como norma general, su teclado era claro (con las inscripciones en la parte superior de las teclas). Se fabricó en su mayor parte en Alemania, también tuvieron otras procedencias. Este G64G, fabricado en China y vendido en Alemania, lleva la placa base ASSY 250469 revisión B de 1990 (en la revisión B, el IC de de atributos de color se suprimió y la RAM de 0,6K se integró en el IC de control de memoria). Externamente se diferenciba del fabricado en Alemania por su diodo de encendido (de color verde en lugar de rojo) y porque tiene un control de sintonización fina de canales.
El C64G (made in China) incorporaba un procesador MOS 8500, 64K de RAM (en dos IC,s), 0,5K de RAM (en el nuevo IC Super PLA de control de memoria) para los atributos de color y 20K de ROM (en dos IC,s: uno de 16K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado, de color oscuro, era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían todos los caracteres impresos en la parte superior.
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), el control de sintonización fina de canales (H-L), un conector RF para la TV (PAL), un conector DIN-8 (VIDEO) de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), un interruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación (5V DC, 1,5A y 9V AC, 1A). El control de sintonización fina de canales de TV, clásico de los ordenadores NTSC, aparece de nuevo en este modelo PAL de fabricación China.
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.
El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (M41464-10) de 32K cada uno (total 64K). La RAM de 05K para los atributos de color está integrada en un nuevo IC, conocido como "Super PLA" de control de memoria (SHARP 252535-01). En versiones anteriores de la placa tenía un IC específico, con 0,5K de RAM, entre el IC de vídeo (MOS 8565R2) y el anterior IC de control de memoria.
El C64G (fabricado en Alemania con un placa base del primer modelo) incorporaba un procesador 6510 (MOS 6510 CBM), 64K de RAM (en ocho IC,s), 0,5K de RAM (en un IC) con los atributos de color (COLOR RAM) y 28K de ROM (inicialmente 20K) en tres IC,s: uno de 16K con el sistema operativo (inicialmente 8K), uno de 8K con el BASIC y uno de 4K con el conjunto de caracteres. Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. El teclado era "QWERTY" internacional con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha. Las teclas tenían los caracteres impresos en la parte superior (el IC de 16K de ROM, con los dos sistemas operativos dispone de una palanca de selección).
El procesador (MOS 6510 CBM) está situado en una línea superior entre el IC (MOS 906114-01) de control de memoria (PLA) situado a su izquierda, cerca del modulador y los tres IC,s de ROM alineados a su izquierda (MOS 901226-01 de 8K con el BASIC, MBM27128-25 de 16K con los sistemas operativos y MOS 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (D2164A-17) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (MM2114N-3L) está situada en una línea intermedia a la izquierda del IC de sonido (MOS 6581CBM). El IC de ROM con los sitemas operativos está colocado en un zócalo que ocupa el lugar del IC de ROM original, El cambio del IC de ROM supuso también el cambio de dos pequeños IC,s (74LS) de funcionamiento. En el C64 original, los IC,s principales estaban colocados sobre un zócalo y eran extraíbles, mientras que en este ordenador solo el IC de vídeo, el MOS 6569R5 está sobre zócalo.
Fuente de alimentación C64G
La fuente de alimentación del C64G es la única de la colección que tiene siete pines en el conector DIN. Proporciona 5V DC, 1,5A y 9V AC, 1A).
Commodore 64 Web.it (1999) (ordenador compatible con emulador C64)El procesador (MOS 8500) está centrado en la parte izquierda de la placa base. A su izquierda están los dos IC,s con la ROM, el más cercano (MOS 251913-01) de 16K con el sistema operativo y el BASIC y el otro (MOS 901225-01) de 4K con el conjunto de caracteres. Debajo del procesador tiene dos ICs de RAM (M41464-10) de 32K cada uno (total 64K). La RAM de 05K para los atributos de color está integrada en un nuevo IC, conocido como "Super PLA" de control de memoria (SHARP 252535-01). En versiones anteriores de la placa tenía un IC específico, con 0,5K de RAM, entre el IC de vídeo (MOS 8565R2) y el anterior IC de control de memoria.
Commodore 64G (1989) (WG) (con placa base del C64 de 1983)
Adquirido en Alemania. Nº de serie: DA4 287747 (made W. Germany)
El Commodore 64G (C64G, C64 III o C64 BN/E) fue el último modelo de la serie que había comenzado con el C64 original (1982-1984) con forma externa de "panera". En 1984 la empresa sacó al mercado una nueva serie (Commodore 264 series) que se caracterizaban por su carcasa de color negro. De 1986 a 1990, la serie C64 tuvo tres modelos más: el C64C (1986-1989) con carcasa estilizada, el C64 Aldi" (1987-1988) con la carcasa de "panera" y el C64G (1989-1990) con carcasa de panera de color beis. Los C64 fabricados a partir de 1987 llevaban una placa base de nuevo diseño (ASSY 250469) que llegó a tener cuatro revisiones (una por año): la Revisión 3 (1987), la Revisión 4 (1988), la Revisión A (1989) y la Revisión B (1990). Las diferentes revisiones de la placa se utilizaron en el C64C (1987-1989), en el C64 "Aldi" (1987-1988), en el C64G (1989-1990) y en la consola C64GS (1990). El C64G tenía la carcasa del C64 original, aunque de un color más claro (igual el del C64C). Como norma general, su teclado era claro (con las inscripciones en la parte superior de las teclas), aunque también podía llevar de otro color. Su logotipo era liso y de un tono más claro que el de los anteriores C64. Este C64G, fabricado y vendido en Alemania, tiene una placa base de 1983 (ASSY 250427 Rev. B) recuperada del stock del primer modelo (en la placa, el IC de 8K del sistema operativo ha sido reemplazado por uno de 16K con dos sistemas operativos).
En el lateral derecho tenía dos conectores de joystick (CONTROL PORT 1 y 2), un interruptor de encendido/apagado (ON) y un conector DIN-7 (POWER) para la fuente de alimentación (5V DC, 1,5A y 9V AC, 1A).
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (MEMORY EXPANSION), un espacio (anulado) para un control de sintonización fina de canales (H-L), un conector RF para la TV (PAL), un conector DIN-8 (VIDEO) de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL), un conector propietario para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT).
En la etiqueta de la carcasa inferior se indicaba el modelo (C64 G), el número de serie (DA4 287747) y el lugar de fabricación (made W. Germany). Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior (con el teclado), quedando a la vista la placa base. La placa base ( ASSY 250407 Revisión B) fabricada en 1983 corresponde a un C64 del primer modelo. El IC de 16K (sustituye al original de 8K) con los dos sistemas operativos está montado sobre un zócalo añadido en la placa base (para cambiar de sistema, dispone de una palanca de selección que sobresale por el lateral izquierdo).
Fuente de alimentación C64G
La fuente de alimentación del C64G es la única de la colección que tiene siete pines en el conector DIN. Proporciona 5V DC, 1,5A y 9V AC, 1A).
Nuevas versiones Commodore (Tulip Computers)
Adquirido en Alemania. Nº de serie: W41-204248-001 (made in China)
El Web.it fue un ordenador (compatible IBM), producido por la empresa Tulip en 1999 (después de adquirir los derechos del "Commodore") y distribuido en Alemania con teclado "qwertz". Estuvo poco tiempo a la venta y el sistema operativo incluido en la ROM no llegó a traducirse a otros idiomas. Tenía instalados varios programas, entre ellos una suite informática de Lotus (123 y Organizer), un programa de acceso a Internet (Nescape), los clásicos juegos de Windows, un emulador de C64 y distintas utilidades. En el inicio, el ordenador intentaba acceder a la disquetera interna (3,5", 1,44 Mb) y seguidamente (de no tener un disquete insertado) iniciaba el sistema operativo. Los iconos en pantalla permitían el acceso directo a los distintos programas instalados en la ROM.
El Commodore 64 Web.it incorporaba un IC "todo en uno" AMD ELAM SC400-66AC (32 bits) con un procesador (AMD486 CPU), 8K de memoria caché y un completo set de controladores de periféricos compatible PC/AT. Además tenia 8 MB de RAM (en cuatro IC,s), 1 MB de RAM de vídeo (en dos IC) y, sin asegurar (no es posible comprobar los IC,s sin romper el precinto de garantía del ordenador), una ROM de 16 Mb (sin determinar en MB) y una memoria flash de 2 MB (en la etiqueta posterior se hace referencia a una memoria libre de 490K para ejecución de programas). Su sistema operativo estaba incluido en la ROM (MS-DOS V7 y Windows 3.11). Su generador de vídeo (IGS CyberPro 2010) proporcionaba varias señales de vídeo (NTSC, PAL, RGB, vídeo compuesto, S-vídeo y euroconector), calidad de gráficos VGA (1 MB) y sonido estéreo. Su teclado era "qwertz" alemán con un teclado numérico incluido en la teclas (de color azul) y teclas de función en una línea superior (F1 a F12). Entre el teclado y la parte frontal tenía una pantalla sensorial y dos pulsadores (izquierda y derecha) que se utilizaban de forma similar a un "ratón". En el lateral derecho (detrás del teclado) tenía un espacio reservado para el puntero.
El Commodore 64 Web.it incorporaba un IC "todo en uno" AMD ELAM SC400-66AC (32 bits) con un procesador (AMD486 CPU), 8K de memoria caché y un completo set de controladores de periféricos compatible PC/AT. Además tenia 8 MB de RAM (en cuatro IC,s), 1 MB de RAM de vídeo (en dos IC) y, sin asegurar (no es posible comprobar los IC,s sin romper el precinto de garantía del ordenador), una ROM de 16 Mb (sin determinar en MB) y una memoria flash de 2 MB (en la etiqueta posterior se hace referencia a una memoria libre de 490K para ejecución de programas). Su sistema operativo estaba incluido en la ROM (MS-DOS V7 y Windows 3.11). Su generador de vídeo (IGS CyberPro 2010) proporcionaba varias señales de vídeo (NTSC, PAL, RGB, vídeo compuesto, S-vídeo y euroconector), calidad de gráficos VGA (1 MB) y sonido estéreo. Su teclado era "qwertz" alemán con un teclado numérico incluido en la teclas (de color azul) y teclas de función en una línea superior (F1 a F12). Entre el teclado y la parte frontal tenía una pantalla sensorial y dos pulsadores (izquierda y derecha) que se utilizaban de forma similar a un "ratón". En el lateral derecho (detrás del teclado) tenía un espacio reservado para el puntero.
En el bisel frontal tenía los diosos de encendido y de conexión a la red.
En las parte posterior tenía: conector midi, puerto paralelo de impresora, puerto serie, conector telefonía (para el módem), conectores jack de micrófono, conectores jack de sonido (canal izquierdo y derecho), conector S-video, conector RCA de vídeo compuesto, conector VGA para el monitor y conector de la fuente de alimentación (5V DC 2A). Estaba pensado para conectarse a la Red desde la TV del salón. Se podía conectar un joystick en la salida midi y un ratón, en el puerto serie.
La disquetera (3,5") estaba en el lateral derecho y el puerto PCMCIA (doble) en el izquierdo.
En las etiquetas de la carcasa inferior se indicaban las características de voltaje (5V DC 2A), el uso (oficina y en casa), el número de serie y el modelo (D800 490K). Para acceder al interior se retira en primer lugar el teclado (los tornillos de sujeción están en el compartimento del teclado). Varios de los IC,s (vídeo y RAM) son visibles directamente. El IC "todo en uno" AMD ELAM SC400-66AC está debajo del teclado (se puede ver sin retirar la carcasa. Para localizar el resto de los IC,s sería necesario romper el precinto de garantía (a la derecha), separar la carcasa superior de la inferior (extrayendo dos tornillos).
El IC "todo en uno" AMD ELAM SC400-66AC (32 bits) con un procesador (AMD486 CPU), 8K de memoria caché y un completo set de controladores de periféricos compatible PC/AT está situado debajo del teclado.
El ordenador se entregaba con dos manuales: el de usuario y el de Lotus (con el Wet.it) en alemán. En el manual se explicaba como utilizar las distintas aplicaciones del menú, del acceso a Internet y del funcionamiento del emulador del c64.
Oara acceder al emulador de Commodore 64 se pulsaba en el icono de la pantalla (aparecía la ventana clásica de inicio del C64). Se podían cargar los juegos, en formato D64 y T64, desde la memoria flash interna o desde la disquetera interna. En el manual se daban las instrucciones de uso del emulador.
En las parte posterior tenía: conector midi, puerto paralelo de impresora, puerto serie, conector telefonía (para el módem), conectores jack de micrófono, conectores jack de sonido (canal izquierdo y derecho), conector S-video, conector RCA de vídeo compuesto, conector VGA para el monitor y conector de la fuente de alimentación (5V DC 2A). Estaba pensado para conectarse a la Red desde la TV del salón. Se podía conectar un joystick en la salida midi y un ratón, en el puerto serie.
La disquetera (3,5") estaba en el lateral derecho y el puerto PCMCIA (doble) en el izquierdo.
En las etiquetas de la carcasa inferior se indicaban las características de voltaje (5V DC 2A), el uso (oficina y en casa), el número de serie y el modelo (D800 490K). Para acceder al interior se retira en primer lugar el teclado (los tornillos de sujeción están en el compartimento del teclado). Varios de los IC,s (vídeo y RAM) son visibles directamente. El IC "todo en uno" AMD ELAM SC400-66AC está debajo del teclado (se puede ver sin retirar la carcasa. Para localizar el resto de los IC,s sería necesario romper el precinto de garantía (a la derecha), separar la carcasa superior de la inferior (extrayendo dos tornillos).
El IC "todo en uno" AMD ELAM SC400-66AC (32 bits) con un procesador (AMD486 CPU), 8K de memoria caché y un completo set de controladores de periféricos compatible PC/AT está situado debajo del teclado.
En la fotografía, el IC de vídeo (IGS CyberPro 2010) está arriba y a la izquierda, los dos IC,s de VRAM (VG26V4265BJ), de 512K cada uno (256K bit x 16) están a la derecha y los otros cuatro IC,s de RAM (TMS427409ADGA) de 2 MB cada uno (4 Mb x 4) están alineados abajo. Falta determinar el IC de ROM (oculto debajo de la carcasa).
Manuales
El ordenador se entregaba con dos manuales: el de usuario y el de Lotus (con el Wet.it) en alemán. En el manual se explicaba como utilizar las distintas aplicaciones del menú, del acceso a Internet y del funcionamiento del emulador del c64.
Oara acceder al emulador de Commodore 64 se pulsaba en el icono de la pantalla (aparecía la ventana clásica de inicio del C64). Se podían cargar los juegos, en formato D64 y T64, desde la memoria flash interna o desde la disquetera interna. En el manual se daban las instrucciones de uso del emulador.
Commodore 64 DTV NTSC (2004), con 30 juegos (NTSC)
Adquirido en Alemania. Nº de serie: 041115 (made in China).
Cinco años después de sacar a la venta en C64 Web.it (1999), la empresa Tulip Computers (Países Bajos), comercializó una nueva versión del Commodore 64, el C64 Direct-to-TV (NTSC), con forma de controlador (Tulip había adquirido los derechos del C64 en 1997). El C64 Direct-to-TV estaba formado por una pequeña placa base con un IC "todo en uno"(emulaba el funcionamiento de un C64), un IC de 128K de RAM y un IC de 2MB de ROM (con el sistema operativo, el BASIC y 30 juegos clásicos), incluida dentro de un joystick de reconocida solvencia, el "Competition Pro" (Suzo joystick). En 2005 se puso a la venta una segunda versión (NTSC y PAL) con 2MB de RAM y una memoria flash de 2MB. El listado de los juegos aparece al encender la consola, aunque mediante la palanca del joystick, el C64 DTV permite acceder a un teclado virtual e introducir instrucciones como si fuera un ordenador (modo C64).
Adquirido en Alemania. Nº de serie: 041115 (made in China).
Cinco años después de sacar a la venta en C64 Web.it (1999), la empresa Tulip Computers (Países Bajos), comercializó una nueva versión del Commodore 64, el C64 Direct-to-TV (NTSC), con forma de controlador (Tulip había adquirido los derechos del C64 en 1997). El C64 Direct-to-TV estaba formado por una pequeña placa base con un IC "todo en uno"(emulaba el funcionamiento de un C64), un IC de 128K de RAM y un IC de 2MB de ROM (con el sistema operativo, el BASIC y 30 juegos clásicos), incluida dentro de un joystick de reconocida solvencia, el "Competition Pro" (Suzo joystick). En 2005 se puso a la venta una segunda versión (NTSC y PAL) con 2MB de RAM y una memoria flash de 2MB. El listado de los juegos aparece al encender la consola, aunque mediante la palanca del joystick, el C64 DTV permite acceder a un teclado virtual e introducir instrucciones como si fuera un ordenador (modo C64).
En la parte frontal tiene un interruptor de encendido/apagado (ON/OFF) y un diodo de encendido y, en la carcasa superior (encima del interruptor) un pulsador de reinicio (RESET) y cuatro pulsadores (A, B, C y D).
De la parte posterior sale el cable con la señal de video (NTSC) y sonido con dos conectores RCA. En la carcasa superior (encima del cable de vídeo) tiene dos pulsadores de juego (L, R).
Funciona con cuatro pilas de 1,5V (AA) que se alojan en un compartimento al que se accede por la carcasa superior. Para acceder al interior se extraen cuatro tornillos y se retira la caracas inferior, aunque pocos datos se pueden obtener directamente de la placa base (la web "Wikiwand" tiene una fotografía de la placa base, las especificaciones técnicas y un listado de los juegos).
Al encender la consola, después de unas pantallas iniciales (la carga es más rápida si se presiona el pulsador "L"), aparece el listado de los juegos (algunos difieren en la versión PAL).
El primer juego del listado es el "Bull Riding" y el último el "Zynaps".
De selecciona el juego con la palanca y se ejecuta (al ser NTSC, la velocidad de los juegos es mayor que en la versión PAL).
Para entrar en modo C64 es necesario mover la palanca rápidamente de arriba abajo y de izquierda a derecha (girando) y se accede a un menú de programas: BASIC PROMPT, MINIMA RELOADED, SPLATFORM, ASTROSTORM, DWCAVE, CLIFF DIVING y TINYRINTH. Los programas se seleccionan moviendo la palanca arriba y abajo. Se ejecutan presionando el pulsador "L". Si se selecciona el BASIC, aparece en pantalla de inicio del C64 original.
Dentro del BASIC, el teclado aparece en pantalla al presionar el pulsador "L". Con SHIFT (SH) se accede a una segunda pantalla con los signos. Se puede acceder a un listado completo de programas escribiendo LOAD "$",1 (RET) y LIST (RET). El listado con los nombres de todos los programas (en orden alfabético, se desplaza verticalmente por la pantalla (se puede pausar el desplazamiento pulsando "L"). El largo listado finaliza con el juego "Zynaps".
Para cargar un programa del listado (por ejemplo ENTROPY) se teclea:
0 POKE1,55:LOAD"ENTROPY",1 (RET)
RUN (RET)
Otros ejemplos, con imágenes relacionadas con la consola:
LOAD"1337",1,1 (RET)
RUN (RET)
LOAD"DTVTEAM",1,1 (RET)
RUN (RET)
La colección tiene dos joystick de la empresa Suzo (capeta accesorios comunes): un Competition Pro Star (azul transparente) y un Prof Competition (compatible MSX)
Manuales
- Commodore 116 Bedienugshandbuch
- Commodore 64. Bedinungshandbuch (1)
- Commodore 64. Bedinungshandbuch (2)
- Commodore 64. User Manual
- Manuel Micro-Ordinateur Commodore 64
- Commodore 64 Introduction au BASIC Tome 1
- Commodore 64 Ordinateur Personal, Manual D'Utilisation
- Commodore 64 Manual de usuario
- Commodore 64 Curso de introducción al BASIC
- Commodore 128/128D. Bedienungshandbuch
- C2N Cassette Unit. Operating Instructions
- Commodore 1531 Datassette. User`s Guide (1) (1984)
- Commodore 1531 Datassette. User`s Guide (2) (1984)
- Personal Computing on the VIC-20 (Printed in England)
- Personal Computing on the VIC-20 (Printed in Germany)
- VIC-20 Colour Computer. How to Connect your VIC
- Introducing VIC Soft
- VIC-20 An Introduction To Basic. Part 1
- VIC-20 An Introduction To Basic. Part 2
- VIC-20 An Introduction To Basic. Part 1 (2)
- VC 20. VolksComputer. Handbuch
- VC 20. VolksComputer. Programmier Handbuch
- Lerne BASIC mit dem VolksComputer VC20
- VC 1530 Datassette. Bedienungs Handbuch
- Commodore Floppy Disk VC 1541 Bedienungs Handbuch
C64 Web It
- Web.it Benutzerhandbuch
- Verwenden von Lotus Awendungen mit Web.it
Cartuchos
- Cartucho VIC-1213 Machine Language Monitor
- Cartucho VIC-1914 Adventure Land
- Cartucho VIC-1916 Mission Impossible
- Cartucho VIC-1922 Cosmic Cruncher
- C64 Cartridge game Robotron 2084
- C64 cartridge Game Galaxian
- C64 Cartridge game International Soccer
- C64 cartucho Júpiter Lander
- C64 cartucho Star Post
- C16 y Plus/4. Cartridge game Strange Odysey
Cintas de casete
VIC 20
- Fahr-Simulator (Commodore)
- Luftkampf (Commodore)
- Hell Driver (Commodore)
- Earth Defense (Commodore)
- Black Max (Commodore)
- Black Max (Commodore)
C64 en caja
Son más abundantes las cintas del C64 (compatibles con el C128) ordenador que dispuso de los juegos más populares de la época.
- 3-D Glooper (64 Supersoft)
- Autoformation au BASIC 1
- Autoformation au BASIC 2
- 10 computer Hit: Chuckie Egg, Harrier (Beau Jolly)
- APB
- Azimut Head Alignment Tape (Interceptor)
- Blasteroids
- Burguer Chase (64 Supersof)
- C64 SFX Software (Commodore Music Maker)
- C64 Tape Computing 2
- C64 Tape Computing 3
- Combat School
- Commware 2001 nº 1 (dos unidades)
- Countdown to MeltDawn (Mastertronic)
- Crazy Kong (64 Supersof)
- Daley Thomson's Olympic Challenge (Mastertronic)
- Dynamic duo
- E-Motion
- Frightmare (Summit)
- Hammerfist
- Impossible Mission
- La Aventura Original
- Los Intocables
- Mr Angry (Code Master)
- Nightdawn
- Ninja Spirit
- Pyramid (Mogul)
- Side Arms
- Sigma 7
- Spooked (Premier)
- Stormlord
- Super Huey (Turbo Games)
- Street Olympics (Mastertronic)
- Tank Atack (64 Supersof)
- Terrorpods
- The Chessmaster 3000
- The CF Power Pack 25. Jhon Lowes Darts (Commodore Format)
- The CF Power Pack 25. Saracen Paint (Commodore Format)
- The Hobbit (Melbourne)
- The Newzeland Story
- Tigerroad
- Tu Micro Commodore 1. Ganimedian Rescue.
- Turrican
- Typhoon
- Vendetta
- Wild Fire (64 Supersof)
- Xerons (64 Supersof)
Cintas sin caja
- 100 Games N.1
- 100 Games N.2
- 100 Games N.3
- 100 Games N.4
- Atlantis (ANIROG)
- Bad Lands
- Big Box T.1: Lords of Midnight, D.Dare .. (Jolly)
- Big Box tape 2: Barbarian II, Delta, …. (Jolly)
- Big Box Tape 3: Firelord, Anarchy, …. (Jolly)
- Big Box Tape 5: Maze mania, Orion …. (Jolly)
- Commodore Music Maker. C64 SFX Soft.
- Full Games 17
- Game 2000 N.13
- Jai Alai
- Kik Off
- M.A.D.
- Out Run
- Reel Action 3 (Europress Impact)
- Reel Action 4 (Europress Impact)
- Rick Dangerous, Kick Off, Pro Tennis ...
- SHINOBI
- Skyfox (Electronic Arts)
- Solo Flight (MicroPose)
- SUPER GAME 2000 N.18
- Weltris
Disquetes Commodore 5,25
- 1+2 copie spieledisk
- Commodore 128 sdoftware "Erste Sshitte"
- C64 demodiskette
- C64 demodiskette
- C64 demodiskette
- C64 demodiskette
- C64 demodiskette
- Conmodore model 1541 test demo diskette
- C64 GEOS
- Disk master
- GEOS 1.3
- model 1570/1571 test demo diskette
- model 1551/1541 test demo diskette
- Printfox
- Air Sea Supremacy
- Dambuuster/Street Machine
- Familien Duell
- Future games 64
- Giants (R. Thunder, Gaulet II, Out Run, C.Games)
- Gold-Silver-Bronce (Summer Games I y II)
- Glücksrad
- Gremlin
- International 3D Tennis
- Italy 1990
- Microprose Soccer
- Summer Games II
- Supertrainer
- Ten Great Games
- U.S.S john Young
C64 Web It
- Talknet by call-Diskette
1 comentario:
Hola, aca en argentina, esta la linea Dream Commodore.
http://www.compuclasico.com/site/made_in_argentina/dreancomm
Publicar un comentario
