Clones del Sinclair ZX y Sinclair Spectrum de mi colección
Timex Sinclair y Timex Computer
- Timex Sinclair 1000 (TS 1000) (modelo 330) (1982) con teclado mejorado
- Timex Sinxclair 1000 (TS 1000) (modelo 330 PSO) (1982)
- Timex Sinclair 1500 (TS 1500) (1983)
- Timex Sinclair 2068 (TS 2068) (1983)
- Timex Computer 2048 (revisión 5/ISSUE 05) (1984)
Accesorios
Otros clones
- Power 3000 (Lambda 8300) (1983)
- Ampliación de memoria de 16K para Power 3000
- Inves Spectrum + (1986) (1)
- Inves Spectrum + (1986) (2)
- SAM Coupé, de Miles Gordon Technology (MGT) (1989)
- AT Computer Systems/Sinclair Spectrum Language IT/UK (1983) (1)
- AT Computer Systems/Sinclair Spectrum Language IT/UK (1983) (2)
- Byte computer (1989) (URSS) (Moldavia)
- Berkut (Verkyt) (1992). Cambiado a ordenadores de Ucrania
Timex Sinclair
Timex Corporation era una empresa norteamericana que trabajaba como contratista principal en la fabricación del ZX 81 y del ZX Spectrum, de Sinclair. De la colaboración se pasó a una fabricación conjunta de distintas versiones de los ordenadores para el mercado norteamericano y aquellos otros países en los que no se vendían los ordenadores originales. Para este cometido se creó una nueva empresa en 1982: La Timex Sinclair, formada por la empresa británica Sinclair Research y la mencionada Timex Corporation. Los ordenadores fabricados fueron:
- TS 1000 (1982), similar al ZX 81, aunque con doble cantidad de RAM (2K)
- TS 1500 (1983), compatible con el ZX 81, aunque con 16K de RAM (la ROM se había modificado para manejar la RAM añadida). Para fabricarlo se utilizó la carcasa y el teclado de color gris de un TS 2000 (adaptación del ZX Spectrum destinado al mercado norteamericano que no se llegó a producir).
- TS 2068 (1983), adaptación del ZX Spectrum con una ROM modificada (lo que daba problemas de compatibilidad) y una unidad de cartuchos.
En 1984, Timex Corporation abandonó la venta de ordenadores domésticos en los Estados Unidos, continuando la producción en Portugal como Timex Computer (vendía sus productos en Portugal y en Polonia). En Portugal se fabricaron:
- TC 2068 (1984), versión del TS 2068, vendida en Portugal, en Polonia y en Argentina (en 1986 se fabricó en Polonia otra versión como Unipolbrit Komputer 2086).
- TC 2048 (1984), versión reducida del TC 2068. Se vendió en Europa (Portugal y Polonia) y una versión NTSC en Chile.
Además de los ordenador, la empresa también fabricó diversos periféricos (memoria, impresoras, módem, reproductor de casete...).
Timex Sinclair 1000 (TS 1000) (modelo M 330) (1982) con teclado mejorado.
Adquirido en Austria. Nº de serie: P 598303 HO (made in Portugal)
El Timex Sinclair 1000, versión del ZX 81 con 2K de RAM, fue el primer ordenador fabricado por la empresa internacional Timex Sinclair (TS), fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos (adaptados al mercado local) y en otros países que no tenían acceso a los ordenadores originales. La carcasa del TS 1000 era similar a la del ZX81 original (se diferenciaban únicamente por el logotipo de la empresa). Se fabricó con salida RF en formato NTSC, para la venta en los Estados Unidos y con formato PAL en su filial portuguesa Timex Computer (la filial portuguesa vendía los ordenadores en Portugal y en Polonia). Posteriormente, en 1983, la empresa conjunta UK/USA fabricó el TS 1500 (basado en el ZX 81, con 16K de RAM) y el TS 2068 (basado en el ZX Spectrum, con puerto para cartuchos).A partir de 1984 continuó la producción en exclusiva en la filial portuguesa Timex Computer (TC), sacando al mercado el TC 2068 (versión del TS 2068) y el TC 2048 (versión reducida del TC 2068). En Polonia se fabricó una tercera versión como UK 2086 (1986).
El TS 1000 incorporaba un procesador Z80 A, 2K de RAM (en un IC) y 8K de ROM (en un IC) con el BASIC. Disponía de un modo texto y gráficos predefinidos (no tenía modo gráfico, aunque podía hacer dibujos utilizando el comando "PLOT") con imagen monocromática. No disponía de altavoz interno, ni señal de audio en la salida RF a la TV (el sonido se conseguía utilizando el altavoz del reproductor de casete). Su teclado (de membrana) era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas (este ordenador dispone de un teclado mejorado apoyado directamente encima del original).
En la parte posterior tenía un puerto de expansión para periféricos, en la que se podían conectar la ampliación de memoria y la impresora térmica que se vendían como opción.
En el lateral izquierdo tenía (de izquierda a derecha): conector RF (PAL) a la TV (monocromo), el conector jack de entrada de audio (EAR), conector jack de salida de audio (MIC) y el conector jack para la fuente de alimentación (9V DC, extremo positivo). El Timex 1000 (fotografía de la izquierda) era parecido al ZX 81 (fotografía de la derecha), aunque tenía pequeñas diferencias. Una de ellas era la situación del conector de RF a la TV, que en el ZX 81 estaba más cerca de los conectores MIC y EAR.
En la carcasa inferior tenía un selector de canales (ch2/ch3). Al retirar la carcasa inferior se accedía al reverso de la placa base. La versión (330 910) estaba indicada en la esquina inferior izquierda (sobrescrita sobre la versión (ISS 3) correspondiente al ZX-81). La cinta metálica plateada que cruza en diagonal la placa base tenía como único cometido hacer contacto con la superficie interna (también de color plata) de la carcasa inferior.
Manual
El manual (Timex User Manual), con un total de 27 capítulos, dedica los primeros de ellos (3) a explicar la instalación y el manejo del ordenador, la segunda parte dedica ocho capítulos a la programación básica o elemental que incluyen ejemplos de programación en BASIC, continúa con programación avanzada (13 capítulos) y finaliza con tres capítulos de programación para expertos. En el folleto "the first computer you can really afford ..." se indica que por 99.95 $ se podía adquirir el "Power Package" (ordenador, la fuente de alimentación, el manual y cables) También indica la ventajas de ampliar la memoria a 16K y la disponibilidad de programas en cintas de casete.
Cintas de programas

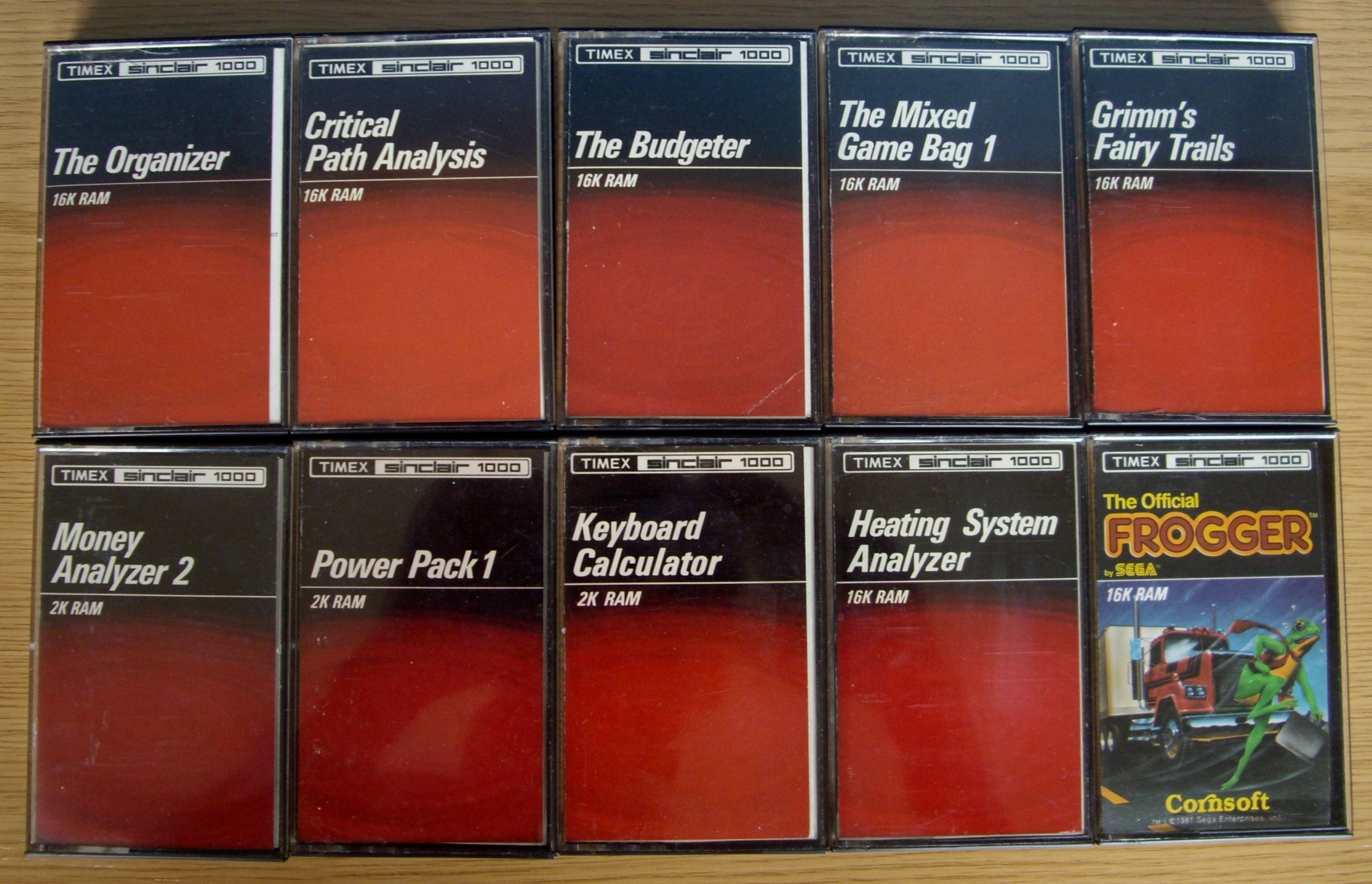

Con el ordenador se recibieron 16 cintas con programas y juegos. La mayoría de 16K, por lo que la ampliación de memoria se hacia necesaria para poder ejecutarlos.
Timex Sinclair 1000 (TS 1000) (Modelo 330 PSO) (1982)
Adquirido en España. Nº de serie: P 464229 SO (made in Portugal)
El Timex Sinclair 1000, versión del ZX 81 con 2K de RAM, fue el primer ordenador fabricado por la empresa internacional Timex Sinclair (TS), fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos (adaptados al mercado local) y en otros países que no tenían acceso a los ordenadores originales. La carcasa del TS 1000 era similar a la del ZX81 original (se diferenciaban únicamente por el logotipo de la empresa). Se fabricó con salida RF en formato NTSC, para la venta en los Estados Unidos y con formato PAL en su filial portuguesa Timex Computer (la filial portuguesa vendía los ordenadores en Portugal y en Polonia). Posteriormente, en 1983, la empresa conjunta UK/USA fabricó el TS 1500 (basado en el ZX 81, con 16K de RAM) y el TS 2068 (basado en el ZX Spectrum, con un puerto para cartuchos).A partir de 1984 continuó la producción en exclusiva en la filial portuguesa Timex Computer (TC), sacando al mercado el TC 2068 (versión europea del TS 2068) y el TC 2048 (versión reducida del TC 2068). En Polonia se fabricó una tercera versión como UK 2086 (1986). A este TS 1000 le falta la ULA y el IC de ROM, mientras que la RAM ha sido ampliada en 8K.
El TS 1000 incorporaba un procesador Z80 A, originalmente 2K (ampliado en 8K) de RAM (en un IC,) y 8K de ROM (en un IC) con el BASIC. Disponía de un modo texto y gráficos predefinidos (no tenía modo gráfico, aunque podía hacer dibujos utilizando el comando "PLOT") con imagen monocromática. No disponía de altavoz interno, ni señal de audio en la salida RF a la TV (el sonido se conseguía utilizando el altavoz del reproductor de casete). Su teclado (de membrana) era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas (en este ordenador la RAM se amplió a 8K).
En la pegatina de la carcasa inferior se indicaba el número de serie (P 464229 SO) y el modelo (M 330 PSO). El lugar de fabricación (made in Portugal) estaba escrito directamente en la carcasa. Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base (Sinclair PCB ISS 3 de 1981),
El procesador Z80 (Zilog Z840004PSC Z80 CPU) está centrado en la placa base. El zócalo del IC de ROM de 8K a la derecha del procesador está vacío, El zócalo de la ULA a la izquierda del procesador (cerca del modulador) también está vacío. El IC de RAM (a la derecha) es un NEC D4364C-15L de 8K situado encima del IC original de 2K.
El IC de RAM NEC D4364C-15L está soldado sobre el IC de RAM original (la RAM era el único de los IC,s principales: CPU, ULA. ROM y RAM, que no estaba montado en un zócalo). La membrana del teclado en su unión con la placa base está rota.
Timex Sinclair 1500 (TS 1500) (1983)
Adquirido en España. Nº de serie: 0000001744 (made in Portugal)
El Timex Sinclair 1500 (1983), versión mejorada del ZX 81 con 16K de RAM, fue el segundo ordenador basado en el ZX 81 de Sinclair, fabricado por la empresa internacional Timex Sinclair (TS). La empresa había sido fundada un año antes (1982) por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos (adaptados al mercado local) y en otros países que no tenían acceso a los ordenadores originales. La carcasa del TS 1500 era similar a la del ZX Spectrum, aunque de distinto color (negro en el ZX Spectrum y plateado en el TS 1500). Se fabricó con salida RF en formato NTSC, para la venta en los Estados Unidos y con formato PAL en su filial portuguesa Timex Computer (la filial vendía los ordenadores en Portugal y en Polonia). Previamente, en 1982, la empresa conjunta UK/USA había fabricado el TS 1000 (basado en el ZX 81, con 2K de RAM). En 1983 también fabricó el TS 2068 (basado en el ZX Spectrum, con puerto para cartuchos). A partir de 1984 continuó la producción en exclusiva en la filial portuguesa (TC), sacando al mercado el TC 2068 (versión europea del TS 2068) y el TC 2048 (versión reducida del TC 2068). En Polonia se fabricó una tercera versión como UK 2086 (1986).
El TS 1500 incorporaba el procesador Z80 A, 16 K de RAM (en ocho IC,s) y 8K de ROM (en un IC) con el BASIC (la ROM se había modificado para controlar directamente la RAM añadida). Disponía de un modo texto y gráficos predefinidos (no tenía modo gráfico, aunque podía hacer dibujos utilizando el comando "PLOT") con imagen monocromática. No disponía de altavoz interno, ni señal de audio en la salida RF a la TV (el sonido se conseguía utilizando el altavoz del reproductor de casete). Su teclado (de membrana) era "qwerty" con introducción directa de instrucciones BASIC mediante combinación de teclas (la membrana era intercambiable con la del ZX Spectrum). Internamente, la placa base, con los nuevos IC,s de RAM, se había adaptado al mayor tamaño de la carcasa.
En la parte posterior tenía (de izquierda a derecha): el conector jack de alimentación (9V DC, centro positivo), el puerto de expansión, conectores RCA para el reproductor de casete (EAR y MIC) y el conector RF para la TV (este ordenador se ha sintonizado en PAL, canal 3). Su conector de expansión admitía el módulo de ampliación de 16K de RAM de la empresa, pero no módulos mayores, con lo que podía alcanzar un máximo de 32K.
Para acceder al interior se extraían los tornillos de la carcasa inferior y se retiraba la carcasa superior con el teclado. En esta versión los conectores estaban el la parte posterior de la placa (con excepción del puerto de expansión, en el TS 1000 estaban en un lateral).
El procesador Z80 A de Zilog (Z8400A PS Z80 A CPU) está situado verticalmente en el lateral derecho. El IC de 8K de ROM (Hitachi HN61365P) está a la izquierda (cerca del modulador). Los ocho IC de RAM (4116 4NS), de 2K cada uno, están alineados abajo. A la izquierda, cerca de la ROM, tiene un IC de forma cuadrada (Timex NCR F807945) que podría ser la ULA.
Manual
El manual de usuario (1500 PERSONAL HOME COMPUTER. USER MANUAL), al igual que el manual del ZX 81, era muy detallado.
Fuente de alimentación
La fuente de alimentación proporcionaba 9V DC, 0,8A con centro positivo (este transformador tiene indicado dos voltajes de entrada: 110V AC, 60 Hz, utilizado en USA (borrado) y 220V AC, 50 Hz, empleados en Europa).
Timex Sinclair 2068 (TS 2068) (1983)
Adquirido en Italia. Nº de serie: H634507 3329 (made in Korea)
El Timex Sinclair 2068 (1983), versión mejorada del ZX Spectrum (48K), fue el primer ordenador basado en el ZX Spectrum de Sinclair fabricado por la empresa internacional Timex Sinclair (TS). La empresa había sido fundada un año antes (1982) por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos (adaptados al mercado local) y en otros países que no tenían acceso a los ordenadores originales. La carcasa del TS 2068 era de mayor tamaño que la del ZX Spectrum y de distinto color (negro en el ZX Spectrum y plateado en el TS 2068). Previamente, en 1982, la empresa conjunta UK/USA había fabricado un ordenador basado en el ZX 81, el TS 1000 (con 2K de RAM) y en 1983 el TS 1500 (basado también el el ZX 81, con 16K de RAM). El TS 2068, se diseñó con mejores gráficos y sonido que el ordenador original para competir en el mercado norteamericano. Se incluyó además un puerto de cartuchos, dos conectores de joystick y un conector RCA con salida de vídeo compuesto (NTSC). Tuvo poco éxito de ventas y Timex Corporation abandonó la distribución de los ordenadores en los Estados Unidos (este ordenador destinado al mercado norteamericano, se fabricó en Corea) y el stock se vendió en Argentina y en Chile. A partir de 1984 continuó la producción en exclusiva en la filial portuguesa Timex Computer (TC), sacando al mercado el TC 2068 (versión europea del TS 2068) y el TC 2048 (versión reducida del TC 2068). En 1986 se fabricó en Polonia una tercera versión como Unipolbrit Komputer 2086 (UK 2086).
El TS 2068 incorporaba un Z80 A, 48K de RAM (en seis IC,s) y una ROM de 24K (en dos IC,s) con el principal con el BASIC y extras (la ROM era incompatible con la mayor parte de los programas del ZX Spectrum). Disponía de un modo texto, tres modos gráficos (estándar, extendido y monocromático) con 16 colores y un sonido mejorado (incluía el IC de sonido GI AY-3-8912). Su teclado era "qwerty" con introducción directa de instrucciones BASIC mediante combinación de teclas (a diferencia del ZX Spectrum, su teclado tenía barra espaciadora). El puerto para cartuchos estaba situado en la carcasa superior, a la derecha del teclado, protegido por una tapa.
En la parte posterior tenía (de izquierda a derecha): conector de expansión, conector RCA (MONITOR) de salida de vídeo compuesto (NTSC), dos conectores jack para el reproductor de casete (EAR y MIC), el conector (POWER) para la fuente de alimentación (15V DC, centro negativo) y conector RF (NTSC) para la TV.
En el lateral izquierdo tenía un interruptor de encendido/apagado y un conector para un joystick. En el lateral derecho tenía un segundo conector de joystick.
El procesador Z80 A de Zilog (Z8400A P5 Z80A CPU) está situado en la parte central de la placa (a la izquierda). Los dos IC,s con la ROM: SINCLAIR TIMEX 8335A, de 16K (principal) y SINCLAIR TIMEX 8333A (extra), de 8K están a la derecha. Los seis IC,s de RAM (TMS4416-15NL), de 8K cada uno, están alineados abajo. El generador de sonido (GI AY-3-8912) está a la izquierda de los IC,s de RAM. La ULA mejorada con mayor capacidad gráfica (F808596) está situada a la derecha del procesador.
Ordenadores Timex Computer
Adquirido en Portugal. Nº de serie: 612-036272 (made in Portugal)
El Timex Computer 2048 (1984), versión mejorada del ZX Spectrum (48K), fue el último ordenador basado en el ZX Spectrum de Sinclair fabricado por la empresa portuguesa Timex Computer (filial de Timex Sinclair (TS). La empresa Timex Computer había sido fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos (adaptados al mercado local) y en otros países que no tenían acceso a los ordenadores originales. Previamente, en 1982, la empresa conjunta UK/USA había fabricado dos ordenadores basados en el ZX 81 (TS 1000, con 2K de RAM y TS 1500, con 16K de RAM) y el TS 2068 basado en el ZX Spectrum de 48K. En 1984, Timex Corporation abandonó la distribución de los ordenadores en los Estados Unidos y continuó la producción en exclusiva en su filial portuguesa (TC), sacando al mercado el TC 2068 (versión europea del TS 2068) y el TC 2048 (este ordenador), versión reducida del TC 2068 (en 1986 se fabricó en Polonia una tercera versión Unipolbrit Komputer 2086). El TC 2048 tenía un conector de joystick, un conector RCA de vídeo compuesto monocromático (PAL) y un interruptor de encendido/apagado que no tenía el ordenador de Sinclair. Tuvo varias revisiones de la placa base (con variantes A/B). En el manual de servicio se especifican: La ISSUE 02, la ISSUE 03 y la ISSUE 04 con 48K de RAM en seis IC,s (de 8K) y la ISSUE 05 (en este ordenador) con los 48K de RAM en solo cuatro IC,s (dos de 16K y dos de 8K).
El TC 2048 (ISSUE 05) incorporaba un procesador Z80 A o compatible NEC (este ordenador tiene un NEC D780C-1), 48K de RAM (en cuatro IC,s: dos de 16K y dos IC,s de 8K) y 16K de ROM (en un IC) con el BASIC (los IC,s de RAM son de 32K, aunque solo se utilizan 16K). Disponía de un modo texto y dos modos gráficos: uno en color con 15 colores y otro monocromático de mayor resolución. Su sonido era interno. Su teclado era "qwerty" (con barra espaciadora). Las instrucciones del BASIC se introducían directamente por combinación de teclas.
En la parte posterior tenía (de izquierda a derecha): un conector (POWER) para la fuente de alimentación (9V DC, centro negativo), un puerto de expansión, un conector RCA (MONITOR) de vídeo compuesto monocromo (PAL), dos conectores jack para el reproductor de casete (EAR y MIC) y un conector RF para la TV.
En el lateral izquierdo tenía el conector de joystick y, en el derecho, el interruptor de encendido/apagado.
Para acceder al interior se retiraba la carcasa superior con el teclado. La placa base era de menor tamaño y tenía menos IC,s de RAM (4 o 6 IC.s según revisión) que las del ZX Spectrum (16 IC,s), ocupaba unos dos tercios de la carcasa inferior (la placa base de este ordenador, la ISSUE 05, tiene cuatro IC,s de RAM y dos zócalos vacíos). El altavoz estaba sujeto a la carcasa ocupando parte del espacio sobrante.
En el manual de servicio (TIMEX COMPUTER 2048 Service Manual) se especifican los componentes de las distintas placas base. En la placa ISSUE 02, los seis IC,s (U6, U7, U8, U9, U10 y U11) eran 4416-15NL de 8K de RAM. En las placas ISSUE 03 y 04, los IC,s de RAM están separados en dos bloques: un bloque tenía dos IC,s 4416-15NL, de 8K, en los zócalos U6 y U7 y el otro bloque tenía cuatro IC,s 4416-20NL, también de 8K, en los zócalos U8, U9, U10 y U11.
En la ISSUE 05 (la placa de este ordenador) se redujeron el número de IC,s de RAM (de seis pasaron a cuatro). Se agruparon también en dos bloques: un bloque (U6 y U7) con dos IC,s 4416-15NL de 8K (TMS4416-12NL en este ordenador) y otro bloque (U8 y U9) con dos IC,s 41464C de 32K cada uno (NEC D41464C-12 en este ordenador) de los que solo se utilizaban 16K.
Según el manual técnico, la RAM se distribuía en varios bancos de memoria: los primeros 16K eran para la ROM, los siguientes 16K eran para los dos IC,s de 8K colocados en los zócalos U6 y U7 y los últimos 32K eran para los restantes IC,s, ya fueran cuatro de 8K (zócalos U8, U9, U10 y U11) en las revisiones 02, 03 y 04 o en dos IC,s de 16K (zócalos U8 y U9) en la revisión 05.
El ordenador estaba preparado para llevar cuatro tipos diferentes de ROM: NEC, Hitachi, GI, AMI o EPROM (EPROM 27128 en la placa revisión 5). La distintas ROM se ajustaban a cada placa base mediante micro interruptores (situados en la placa).
La fuente de alimentación.
Proporciona 9V 0,8A (centro negativo). En el transformador se indican dos voltajes de entrada: el aplicable en USA: 120VAC a 60 Hz (borrada) y el europeo: 220VAC a 50 Hz.
Proporciona 9V 0,8A (centro negativo). En el transformador se indican dos voltajes de entrada: el aplicable en USA: 120VAC a 60 Hz (borrada) y el europeo: 220VAC a 50 Hz.
Cables del ordenador
Los cables del reproductor de casete y el RF son los mismos que tenían los ordenadores de Sinclair, a los que se añadió uno para el vídeo compuesto con conectores RCA.
Manual
El manual de usuario (2048 MICROCOMPUTADOR, MANUAL DO UTILIZADOR), comienza con una breve introducción sobre la instalación y continúa con el manejo del teclado, la introducción de datos, la carga de programas, la programación y el manejo de la impresora. La parte final del manual está dedicada a los apéndices en los que se revisa el BASIC, se incluye una tabla de "comandos" y se hace una pequeña introducción al código máquina.
Programas en cinta
Se disponen de dos cintas originales del ordenador: una cinta de demostración y otra de "BASIC 64 / demo"
Accesorios
Expansión de memoria Timex-Sinclair 1016 (16K RAM Module) (France)
Adquirido en Austria. Nº de serie: S/N (made in France)
Expansión de memoria RAM de 16K para el ordenador Timex Sinclair 1000 (TS 1000) fabricada en Francia por la empresa internacional Timex Sinclair. El TS 1000, versión mejorada del ZX81 con 2K de RAM, fue el primer ordenador fabricado por la empresa internacional Timex Sinclair (TS), fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos y en otros países que no tenían acceso a los ordenadores originales. Los ordenadores TS se fabricaron en los Estados Unidos con modulación NTSC y en Portugal a través de su filial portuguesa Timex Computer Corporation con modulación PAL. La filial portuguesa, que vendía los ordenadores "TS" en exclusiva en Portugal y en Polonia, se quedó en 1984 como única empresa fabricante (ahora "TC" en lugar de "TS"). Aunque la filial europea (Timex Computer Corporation) tenía su sede en Portugal, esta ampliación de memoria (16K RAM Module) se fabricó en Francia (Made in France) y se adquirió en Austria. Se recibió con su caja y el manual (en inglés).
La expansión de memoria de 16K de RAM (16K RAM Module) incorporaba ocho IC,s de EuroTechnique (ET 4116N-4) de 2K cada uno. En el manual se indicaba que aumentaba la memoria del "Timex Sinclair Personal Computer" a 16K. También se incluía el listado de un programa en BASIC que permitía comprobar el correcto funcionamiento del módulo ("MEMORY TEST PROGRAM"). En la parte frontal tenía un conector de 22 pines por cada lado (no tenía paso a través) y una serigrafía con el nombre (TIMEX Sinclair 1016).
En la parte posterior tenía serigrafiado un código de interferencia electromagnética (FCC ID: CEC78RTS1016R1), el nombre de la empresa (Timex Computer Corporation) y el lugar de fabricación (Made in France). La expansión de memoria no tenía paso a través (se podía conectar directamente en el ordenador o a través del conector de la impresora). Al igual que el ZX81, el TS 1000 estaba diseñado para utilizar simultáneamente la expansión de memoria (16K RAM Module) y la impresora térmica (ZX Printer). Por ese motivo, el conector de la impresora tenía un conector con paso a través (se colocaba entre el ordenador y la expansión de memoria).
Para acceder al interior se extraían cuatro tornillos (dos en la parte frontal y dos en la posterior) y se separaban las carcasas, quedando a la vista el reverso de la placa posterior (en el interior tenía dos placas unidas con un conector central flexible: una placa posterior con la RAM y una anterior con el conector y los otros componentes). Para alcanzar el nivel exigido de protección electromagnética tenía dos cartulinas (una por placa).
Al desplegar las placas quedaban a la vista los componentes. Los ocho IC,s de RAM (seis ET 4116N-4 y dos ET 4116N-4/MS) están situados en el anverso de la placa posterior (a la derecha en la fotografía).
Al ejecutar el programa con la ampliación de memoria conectada al ordenador, el resultado sería 16K y en caso de no estar conectada sería 2K (en el TS 1000).
Expansión de memoria Timex-Sinclair 1016 (16K RAM Module) (Portugal)
Adquirido en España. Nº de serie: P 229342 HO (made in Portugal)
Expansión de memoria RAM de 16K para el ordenador Timex Sinclair 1000 (TS 1000) fabricada en Francia por la empresa internacional Timex Sinclair. El TS 1000, versión mejorada del ZX81 con 2K de RAM, fue el primer ordenador fabricado por la empresa internacional Timex Sinclair (TS), fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation, con el objetivo de introducir los ordenadores de Sinclair en los Estados Unidos y en otros países que no tenían acceso a los ordenadores originales. Los ordenadores TS se fabricaron en los Estados Unidos con modulación NTSC y en Portugal a través de su filial portuguesa Timex Computer Corporation con modulación PAL. La filial portuguesa, que vendía los ordenadores "TS" en exclusiva en Portugal y en Polonia, se quedó en 1984 como única empresa fabricante (ahora "TC" en lugar de "TS"). La expansión de memoria a 16K se hizo popular tanto en Europa como en los Estados Unidos. Inicialmente, el módulo ampliaba la memoria del TS 1000 a 16K. Posteriormente también se empleó en el segundo ordenador fabricado por Timex Sinclair: el TS 1500, nueva versión del ZX81 con teclado mejorado y 16K de RAM (en este caso, aumentaba la memoria hasta los 32K).
La expansión de memoria de 16K de RAM (16K RAM Module) incorporaba ocho IC,s de ITT Interconnect Solutions (ITT 4116 4NS) de 2K cada uno En la parte frontal tenía un conector de 22 pines por cada lado (sin paso a través) y una serigrafía con el nombre (TIMEX Sinclair 1016).
En la parte posterior tenía serigrafiado un código de interferencia electromagnética (FCC ID: CE8E4TS1016R1), el nombre de la empresa (Timex Computer Corporation) y el lugar de fabricación (Made in Portugal). La expansión de memoria no tenía paso a través (se podía conectar directamente en el ordenador o a través del conector de la impresora). Para acceder al interior se extraían cuatro tornillos (dos en la parte frontal y dos en la posterior) y se separaban las carcasas, quedando a la vista una cartulina de protección electromagnética cubriendo una de las placas base (tenía dos placas, cada una con su cartulina de protección).
En el interior tenía dos placas base (unidas con un conector central flexible): una placa posterior con la RAM y una anterior con el conector y los otros componentes).
Al desplegar las placas quedaban a la vista los componentes. Los ocho IC,s de RAM (ITT 4116-4NS) están situados en el anverso de la placa posterior (a la derecha en la fotografía).
Timex Sinclair 2040 (Alphacom 32 Printer) (1983)
Adquirida en Austria. Nº de serie: 2089716. (Alphacom Inc. Made in Taywan R.O.C.)
Impresora térmica fabricada en Taiwán por Alphacom Inc. (USA), para los ordenadores de la empresa internacional Timex Sinclair (TS), que había sido fundada en 1982 por la británica Sinclair Research y la norteamericana Timex Corporation (tenía como objetivo introducir versiones mejoradas de los ordenadores de Sinclair en los Estados Unidos y en otros países que no tenían acceso a los ordenadores originales). La Timex Sinclair 2040, conocida también como Alphacom 32, era una impresora térmica de 32 columnas compatible con los ordenadores Timex Sinclair (TS 1000 y TS 1500). Se vendió en el Reino Unido con el nombre "Alphacon 32 Printer" para utilizar en el ordenador ZX Spectrum, entrando en competencia con la "ZX Printer" de Sinclair, a la que superaba en prestaciones. Se diferenciaba de la impresora de Sinclair por su mayor tamaño y por utilizar una fuente de alimentación externa (24V AC). Utilizaba papel térmico en rollo continuo para imprimir la imagen en pantalla (COPY), textos (LPRINT) y listados de programas (LLIST).
El rollo de papel se colocaba en un compartimento interno (con tapa) situado en la carcasa superior. En la carcasa superior tenía serigrafiado el nombre (TIMEX Sinclair 2040) y dos pulsadores: uno de encendido y avance (ON/ADVANCE) y uno de apagado (OFF). El conector de la impresora, con paso a través, tenía 22 pines (por cada lado) y otros 22 pines re refuerzo en la parte inferior (contacto a masa).
En la carcasa inferior tenía una etiqueta con el nombre (TIMEX SINCLAIR 2040), el número de serie (2089716), el nombre de la empresa fabricante (ALPHACOM INC;) y el lugar de fabricación (MADE IN TAIWAN R.O.C).
El conector, con paso a través, permitía usar la impresora y, al mismo tiempo, otros periféricos, entre ellos la expansión de memoria RAM.
Fuente de alimentación
A falta de una fuente de alimentación de 24V AC, en la prueba de funcionamiento se utilizó un transformador de 16V AC. La impresora funciona y mueve el arrastre de papel.
Otros clones (no oficiales)
Además de los clones oficiales de los ordenadores de Sinclair, aparecieron en el mercado otros no autorizados del ZX81 y, sobre todo, del ZX Spectrum . Se fabricaron y distribuyeron en tres áreas diferentes: América del Sur, Asia y países del Este europeo.
Lambda Electronics
Lambda Electronics Limited (Hong Kong) fabricó un ordenador de bajo costo, basado en el ZX81 que se vendió en varios países del mundo con distintos nombres. En Europa, se le conoció con distintos nombres dependiendo del país de distribución:
- Lambda 8300 en el Reino Unido y en Hong Kong
- Power 3000 en Alemania
- DEF 3000 en Francia
- BASIC 2000 y Marathon 32K, en países escandinavos
Tuvo además otros nombres: BASIC 3000, PC 2000, PC 8300; IQ 8300, Futura 8300, Unisonic 8300, Tonel PC y Your Computer. En la web "problemkaputt.de" se dan detalles técnicos de los ordenadores de Sinclair (XZ 80 y ZX 81) y de otros ordenadores, entre ellos el Lambda 8300. Según la web, la ROM del Lambda 8300/Power 3000, incluía un BASIC basado en el del ZX 81 con algunas instrucciones diferentes y la BIOS del ZX 81 también modificada (el Power 4000 tenía el conjunto de caracteres en la ULA y el ZX 81 en la ROM).
Power 3000 (Lambda 8300) (1983)
Adquirido en Alemania. Nº de serie: S/N (made in Hong Kong)
El Power 3000 incorporaba un Z80 A o un compatible NEC (este ordenador tiene un NEC D780C-1), con 2K de RAM (en un IC) y 8K de ROM (en un IC) con el BASIC (similar al del ZX 81 con algunas instrucciones diferentes) y la BIOS también modificada (el conjunto de caracteres estaba en la ULA y no en la BIOS como en el ZX 81). Disponía de un modo texto, un modo gráfico (símbolos predefinidos) y sonido interno. Su teclado "qwerty" con una tecla de reinicio (RESET) y un diodo de encendido.
En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (en la carcasa indicaba 10,5V DC (centro positivo) y en la placa base 12V), dos conectores jack de entrada y salida de sonido (EAR y MIC) para un reproductor de casete, un conector RCA de vídeo compuesto monocromo (MONITOR), un puerto de expansión (EXTERNAL BUS), un conector DB-9 para un joystick (JOYSTICK) y un conector de RF para la TV (canal 36).
Adquirida en Alemania. Nº de serie: S/N (made in Hong Kong)
El Power 3000 dispuso de varios periféricos, entre ellos la ampliación de memoria (16K y 32K de RAM) y un kit de color. La ampliación de memoria (en este caso de 16K de RAM) se conectaba al puerto de expansión (no tenía "paso a través"),
.
Manual
El manual explica el funcionamiento del ordenador, incidiendo en el BASIC, posibilidades sonoras, gráficas y de programación.
Ordenadores de Investrónica
Cuando Amstrad adquirió Sinclair, en 1986, la empresa española Investrónica, dejó de ser la distribuidora de Sinclair en nuestro país. Como disponía de la tecnología suficiente para continuar fabricando ordenadores, la filial de El Corte Inglés desarrolló y sacó al mercado el “Inves Spectrum+” compatible con el Zx Spectrum aunque de diseño más avanzado (la ULA y el procesador accedían a la memoria de vídeo sin interferirse). La memoria RAM estaba distribuida en dos IC.s de 32K (el Spectrum tenía 16: ocho de 2K y ocho de 4K) con un total de 64K, de los cuales 16K estaban ocultos al usuario y se utilizaban para dar mayor capacidad al ordenador.
Inves Spectrum Plus (Inves Spectrum +) (1986) (1)
Adquirido en España. Nº de serie: 229295 (fabricado en España)
Fabricado en España por Investrónica, empresa que había sido distribuidora oficial de Sinclair en España hasta que la empresa británica fue adquirida por Amstrad en 1986. Como resultado de la colaboración previa con Sinclair, la filial de El Corte Inglés disponía de la tecnología suficiente para desarrollar y fabricar su propio ordenador: el “Inves Spectrum+”. Con una placa base de nuevo diseño, el ordenador de Investronica era compatible, con algunas excepciones, con los programas disponibles para el ZX Spectrum. La RAM estaba formada por dos IC,s de 32K, con un total de 64K (48K para el usuario). Los 16K de RAM (ocultos al usuario) se utilizaban para para mejorar el funcionamiento de ordenador (la ULA y el procesador accedían a la memoria de vídeo sin interferirse como ocurría en el ZX Spectrum). El Inves Spectrum utilizaba la misma carcasa del ZX Spectrum Plus de Sinclair (se diferenciaban externamente por el logotipo de la empresa), con el mismo teclado (y membrana interna) que había utilizado en los ordenadores británicos vendidos en España (ZX Spectrum Plus y ZX Spectrum Plus 128K) con teclado español.
El Inves Spectrum Plus incorporaba un procesador Z80, 64K de RAM (48K para el usuario) en dos IC,s de 32K y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (más modo brillo) y sonido interno. El teclado era "qwerty" español con acceso directo a las instrucciones del BASIC por combinación de teclas.
En la parte posterior tenía (de izquierda a derecha): conector de la fuente de alimentación (9V DC, centro negativo), puerto de expansión, un conector para joystick (protocolo kempston), dos conectores jack para el reproductor de casete (EAR y MIC) y una conector con salida RF para la TV (PAL).
En el lateral izquierdo tenía un pulsador de reinicio.
Para acceder al interior se retiraba la carcasa superior con el teclado. El procesador Z80 de Zilog (Z8400APS Z80 CPU) estaba situado en una línea superior cerca del conector de expansión, la ROM de 16K (TMS27128JL-25) está debajo del procesador y la ULA (TAHC10 CF31062) debajo de la ROM. A la derecha de la ULA están situados los dos IC,s de RAM (TMS4464-15NL) de 32K cada uno. El conector de joystick está a la izquierda del puerto de expansión (el ZX Spectrum Plus de Sinclair, tenía en tornillo con el precinto de garantía en ese lugar).
Inves Spectrum Plus (Inves Spectrum +) (1986) (2)

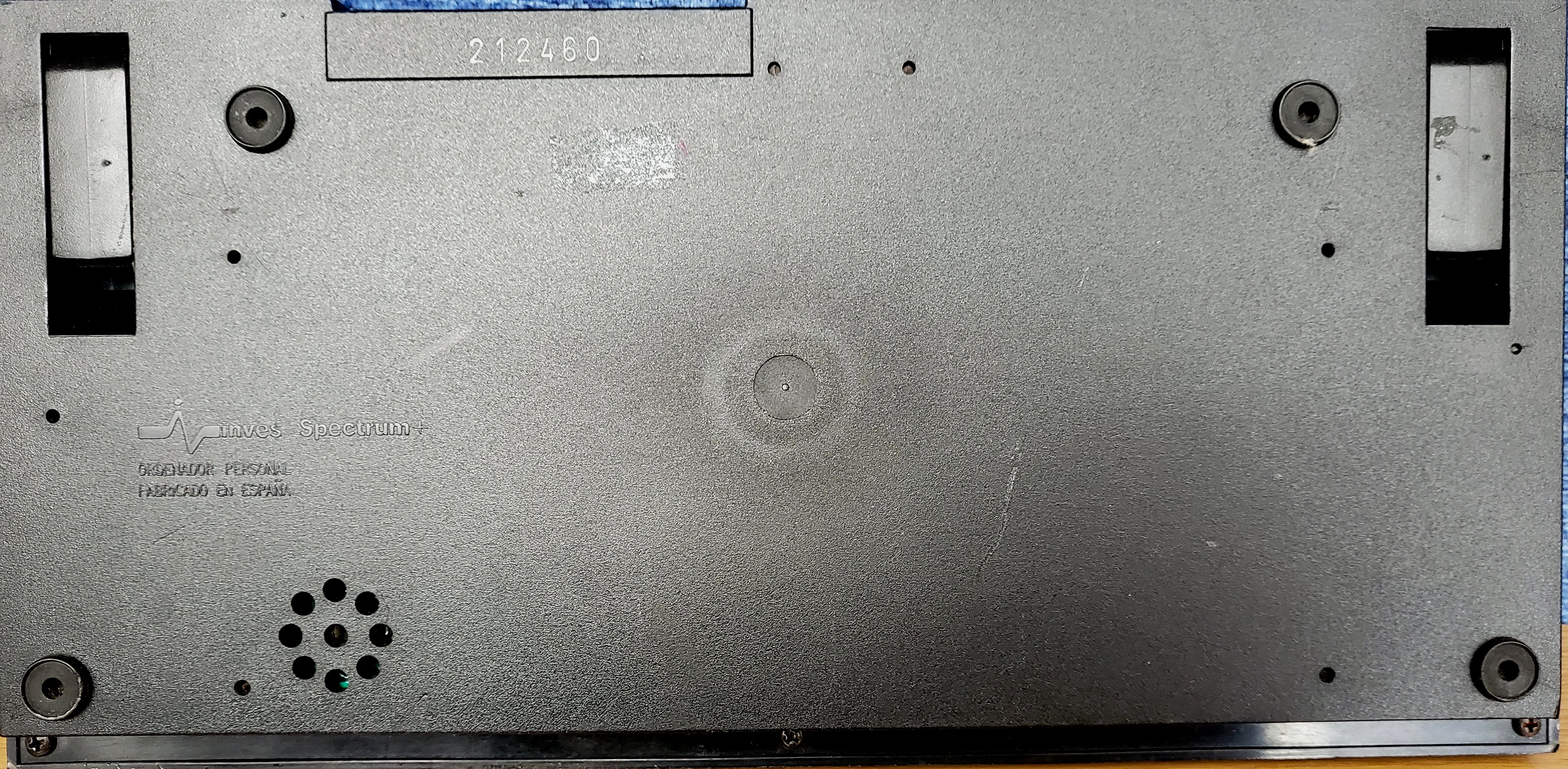

Adquirido en España. Nº de serie: 212460 (fabricado en España)
Fabricado en España por Investrónica, empresa que había sido distribuidora oficial de Sinclair en España hasta que la empresa británica fue adquirida por Amstrad en 1986. Como resultado de la colaboración previa con Sinclair, la filial de El Corte Inglés disponía de la tecnología suficiente para desarrollar y fabricar su propio ordenador: el “Inves Spectrum+”. Con una placa base de nuevo diseño, el ordenador de Investronica era compatible, con algunas excepciones, con los programas disponibles para el ZX Spectrum. La RAM estaba formada por dos IC,s de 32K, con un total de 64K (48K para el usuario). Los 16K de RAM (ocultos al usuario) se utilizaban para para mejorar el funcionamiento de ordenador (la ULA y el procesador accedían a la memoria de vídeo sin interferirse como ocurría en el ZX Spectrum). El Inves Spectrum utilizaba la misma carcasa del ZX Spectrum Plus de Sinclair (se diferenciaban externamente por el logotipo de la empresa), con el mismo teclado (y membrana interna) que había utilizado en los ordenadores británicos vendidos en España (ZX Spectrum Plus y ZX Spectrum Plus 128K) con teclado español.. El Inves Spectrum Plus incorporaba un procesador Z80, 64K de RAM (48K para el usuario) en dos IC,s de 32K y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (más modo brillo) y sonido interno. El teclado era "qwerty" español con acceso directo a las instrucciones del BASIC por combinación de teclas.
En la parte posterior tenía (de izquierda a derecha): conector de la fuente de alimentación (9V DC, centro negativo), puerto de expansión, un conector para joystick (protocolo kempston), dos conectores jack para el reproductor de casete (EAR y MIC) y una conector con salida RF para la TV (PAL). En el lateral izquierdo tenía un pulsador de reinicio.
Fuente de alimentación
El transformador proporciona 9V DC, centro negativo (en el transformador no se indica el voltaje ni la polaridad). En el manual se indica que puede sustituirse por una fuente de alimentación alternativa de 9V DC de 1,6A..
Manual
El manual comienza con la instalación del ordenador y una guía rápida de funcionamiento y continúa con la descripción de la placa base. Seguidamente se dedica a explicar el BASIC y finaliza con unos apéndices. En uno de los apéndices se indica la diferencia entre el teclado español y el inglés (aunque el Inves solo tenía teclado español).
Miles Gordon Technology (MGT) (1986-1990)
Sam Computers (1990-1992)
La empresa Miles Gordon Technology (MGT) recibió su nombre de los propietarios fundadores (Miles y Gordon) que habían sido empleados de Sinclair Research hasta que la empresa fue adquirida por Amstrad en 1986. Conocedores del ZX Spectrum y de su carencia de un sistema de almacenamiento fiable, Miles y Gordon (MGT) sacaron al mercado los interfaces de disco Disciple y Plus D, que permitían hacer copias de seguridad en una disquetera externa (Lifetime Drive) de 5,25" o 3,5" y, al mismo tiempo, aplicar los "pokes" necesarios para finalizar los complicados juegos del ordenador. Los interfaces disponían de los puertos: uno para una o dos disqueteras y otro para una impresora paralelo. Fueron los grandes éxitos de la empresa
SAM Coupe (256K de RAM y una disquetera) (MGT) (1989).
Adquirido en el Reino Unido. Nº de serie: desconocido (made in U.K)
El SAM Coupe (Some Amazing Micro) fue un ordenador fabricado por Miles Gordon Technology (MGT) fundada después de que Amstrad adquiriera Sinclair Research en 1986. La empresa Miles Gordon Technology (1986-1990) recibió el nombre de sus socios fundadores (Miles y Gordon) que habían trabajado anteriormente en la empresa de Sinclair. Poco después de su fundación, MGT sacó al mercado dos de sus productos más reconocidos: el Disciple (interface para disquetera, impresora, joystick y red) y el Plus D (interface para impresora y disquetera). Los interfaces permitían almacenar copias de los juegos del ZX Spectrum en disquetes de 3,5" y 5,25" (en un disquete de 3,5" se almacenaban 16 juegos de 48K o 15 juegos y el sistema operativo). El SAM Coupe tuvo unas versiones con una sola disquetera (este ordenador) y otras con dos disqueteras (inicialmente algunas unidades salieron a la venta sin disquetera). Las disqueteras se controlaban con un sistema operativo propio (SAM DOS) compatible con los interfaces Disciple y Plus D de la empresa (se podían utilizar los mismos disquetes). El SAM Coupe tuvo poco éxito en las ventas y la empresa cerró en 1990. Seguidamente Miles y Gordon fundaron su segunda compañía, SAM Computers, siguiendo con la venta del SAM Coupe hasta 1992 (West Coast los siguió vendiendo como SAM Elite hasta 1999).
El Sam Coupe (256Kde RAM y una disquetera) incorporaba un procesador Z80B (compatible con el Z80 A), 256K de RAM (en dos IC,s), 32K de ROM (en un IC) con el SamBasic. Disponía de dos modos texto y cuatro modos gráficos con 16 colores (de una paleta de 128) y sonido estéreo. La disquetera estaba situado en la parte frontal. Su sistema operativo (SAM DOS) era compatible con el que tenían los interfaces DISCIPLE y Plus D de la empresa. Su teclado era "qwerty" con barra espaciadora (en la fotografía, la tecla "caps" no es original). El SAM Coupe se vendió indistintamente con 256K o 512K de RAM y con una o dos disqueteras.
La disquetera de 3,5" DD DS (800 K) estaba situada en la parte frontal (a la izquierda). Tenía además un espacio reservado para una segunda disquetera (a la derecha). Además de sus propios discos flexibles podía leer discos de PC (720K), con el software adecuado.
En la parte posterior tenía (de izquierda a derecha): un pulsador "BREAK" (mediante programación se podía usar como "Break", "Escape" o "Crash"), dos conectores DIN-6 de entrada y salida de música digital "MIDI" (IN/OUT MIDI que también se utilizaban para conectar el ordenador en Red (NETWORK), un conector DB-9 para un joystick (JOYSTICK PORT), un conector DIN-8 para un ratón (MOUSE PORT), un pulsador de reinicio (RESET) de color rojo, un puerto de expansión de 64 pines (EXPANSION PORT) para distintos periféricos (impresora, escáner, digitalizador de vídeo ...) , un conector jack mono (para entrada de sonido "IN" (conectar en EAR) y para salida "OUT" (conectar en MIC) para el reproductor de casete (CASSETTE JACK), un conector DIN-5 para pistola y lápiz óptico con salida de sonido estéreo (STEREO SOUND OUTPUT, LIGHT PEN INPUT), un interruptor de encendido/apagado (POWER button), un conector específico para euro-conector y un conector DIN-6 para la fuente de alimentación externa y salida RF a la TV( POWER RF socket) a través de la fuente de alimentación (en caso de conectar un euroconector estándar, el ordenador se estropeaba.
El esquema siguiente es el que figura en el manual del ordenador:
El procesador Z80B (Goldstar Z8400B PS) está próximo a los conectores de la parte posterior. El resto de los IC,s principales estánj entre las dos disqueteras: la ROM de 32K (M27C256B), el circuito integrado VLSI (ASIC, cumple el mismo cometido que la ULA en el ZX Spectrum) y dos IC,s de memoria RAM (TMS44C256) con 128K cada uno. Debajo de los IC,s de RAM dispone de un conector (26 pines) para utilizar con una pequeña placa con otros 256K de RAM para ampliar la memoria a 512K (ocuparía el espacio entre las dos disqueteras).
A la izquierda (cerca del conector de la disquetera) tiene dos pequeños IC;s: uno para codificar los gráficos (MC1377P) posteriormente procesados por el ASIC y un generador de sonido (SAA1099P) que le proporciona sonido estéreo.
Fuente de alimentación y conexión a la TV
La fuente de alimentación es al mismo tiempo un modulador de TV. Del transformador salía el cable de alimentación (5V DC 2A y 12V DC 0,2A) mediante un conector DIN-6 y el cable coaxial con la señal de RF que se conectaba a la a TV.
El ordenador también disponía de euro-conector específico (se estropeaba con uno estándar) ya que no coincidían los pines de sonido y de vídeo compuesto. Abajo un esquema de conector con salida RGB. Corresponden en el Sam Coupé: RGB (15, 11, 7), sonido (1, 3), masa sonido (4), masa csync (14) y csync (16).
Los ZX Spectrum en la enseñanza de idiomas
Complejo sistema de enseñanza del idioma inglés con un ordenador (ZX Spectrum) integrado en una completa mesa de mezclas. Distribuido por la Enciclopedia Británica en Italia, su denominación “AT Computer Systems/Sinclair Spectrum Language IT/UK Learn computer boxed” explicaba su cometido: la enseñanza del inglés en escuelas italianas empleando un ZX Specrtrum integrado en una mesa de mezclas (AT computer System). El conjunto (kit) incluía los auriculares y diez 10 cintas de casete (se almacenaban en un compartimento situado en la misma carcasa) con las que se llevaban a cabo los diferentes ejercicios. El AT Computer System tenía otras mejoras a la enseñanza: segundo conector de auriculares para el profesor (o el compañero de prácticas) y un conector RCA de salida de vídeo compuesto (además del RF con la señal de TV). Contaba también con un pulsador de reinicio.
AT Computer Systems/Sinclair Spectrum Language IT/UK (1983) (1)
Adquirido en Italia. Nº de serie: F * 01862296. (made in Italy)
Distribuido por la Enciclopedia Británica en Italia, su denominación “AT Computer Systems/Sinclair Spectrum Language IT/UK Learn computer boxed” explicaba su cometido: la enseñanza del inglés en escuelas italianas. El AT Computer System era un conjunto compacto formado por un ZX Spectrum de 48K y un reproductor de casete que habían sido integrados en una mesa de mezclas. Aunque tenía altavoz interno, el sistema se complementaba con auriculares que permitían escuchar las cintas (del curso de idiomas) sin molestar, en su caso, a otros alumnos de la clase. El teclado y la placa base del sistema eran los de un ZX Spectrum 48K. El sistema tenía los mismos conectores del ordenador: RF, EAR (ahora HEADPHONE), MIC (ahora MIKE) y puerto de expansión, se trasladaron a la nueva carcasa. A estos conectores se añadió uno de vídeo compuesto (VIDEO) y, además un segundo conector (PARTNER) de auriculares para el profesor (cuando se usaban los auriculares se podía desconectar el altavoz interno). El sistema se complementaba con panel de control del sonido, el reproductor de casetes (se podía utilizar para reproducir las cintas del curso o para cargar programas del ZX Spectrum), un pulsador de reinicio, un interruptor de encendido/apagado y un conector para el cable de alimentación (la fuente de alimentación del sistema era interna).
El AT Computer System incorporaba un procesador Z80 A (o compatible), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico con ocho colores (16 en modo brillo) y sonido interno. El teclado de la unidad principal (ZX Spectrum) ocupaba la parte central del lateral izquierdo de la carcasa superior. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas. El reproductor de casete estaba situado a la derecha del teclado El panel de control (de reproducción y grabación de sonido ) estaba situado entre el teclado y el bisel anterior. Entre el teclado y el borde posterior tenía un compartimento para 18 cintas de casete. El interruptor de encendido / apagado (POWER) estaba a la izquierda del panel de control .
El panel de mezclas tenía cuatro controles de sonido: "VOLUME", "TONE", "RECORD LEVEL" "PARTNER VOLUME" (volumen del segundo auricular), un selector "MEMORY" y cuatro diodos: "ON" (rojo), "RECORD" (rojo), "COMPUTER" (naranja) y "MEMORY" (el selector "MEMORY" activaba la función "MEMORY REVIEW" del reproductor de casete). El reproductor de casete tenía una leyenda explicativa de sus funciones: "FULL AUTO STOP/MECHANICAL PAUSE MEMORY REVIEW" y seis teclas estándar: "RECORD", "REWIN", "F.FWD", "PLAY", "STOP/EJECT" y "PAUSE".
En el lateral izquierdo tenía: el conector de alimentación (MAINS), un conector RF para la TV (R.F), un conector RCA de vídeo compuesto (VIDEO), dos conectores para auriculares (HEADPHONE y PARTNER), un conector para un micrófono (MIKE) y un pulsador de reinicio (RESET). A la derecha tenía un pequeño selector (LL y N) que permitía anular el sonido del altavoz interno cuando se utilizaban los auriculares.
El conector de expansión estaba situado en la parte posterior (fue el único conector del ZX Spectrum que se mantuvo en la parte posterior).
En la etiqueta de la carcasa inferior se indicaba el número de serie (F * 01862296) y el lugar de fabricación (MADE IN ITALY). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa inferior, quedando a la vista la placa base (reverso), la placa del teclado (oculta parcialmente) y el reproductor de casete.
El conector de expansión de la placa estaba unido (pin a pin) con el de la carcasa. La fuente de alimentación estaba situada entre el reproductor de casete y la pequeña placa del conector de expansión. El conector RF interno estaba unido con un cable con conector de RF al conector RF externo. los conectores RF y MIC estaban unidos a los conectores interno con cables soldados a la placa (dos puntos de soldadura cada uno).
El reproductor de casete tenía su propia placa base (la correa de goma del reproductor está ligeramente deformada).
Cada una de las 10 cintas del "Corso di Inglese. British Royal School" incluía seis "Lezione", tres por "Facciata":
AT Computer Systems/Sinclair Spectrum Language IT/UK (1983) (2)
Adquirido en Italia. Nº de serie: F * 05863685 (made in Italy)
Distribuido por la Enciclopedia Británica en Italia, su denominación “AT Computer Systems/Sinclair Spectrum Language IT/UK Learn computer boxed” explicaba su cometido: la enseñanza del inglés en escuelas italianas. El AT Computer System era un conjunto compacto formado por un ZX Spectrum de 48K y un reproductor de casete que habían sido integrados en una mesa de mezclas. Aunque tenía altavoz interno, el sistema se complementaba con auriculares que permitían escuchar las cintas (del curso de idiomas) sin molestar, en su caso, a otros alumnos de la clase. El teclado y la placa base del sistema eran los de un ZX Spectrum 48K. El sistema tenía los mismos conectores del ordenador: RF, EAR (ahora HEADPHONE), MIC (ahora MIKE) y puerto de expansión, se trasladaron a la nueva carcasa. A estos conectores se añadió uno de vídeo compuesto (VIDEO) y, además un segundo conector (PARTNER) de auriculares para el profesor (cuando se usaban los auriculares se podía desconectar el altavoz interno). El sistema se complementaba con panel de control del sonido, el reproductor de casetes (se podía utilizar para reproducir las cintas del curso o para cargar programas del ZX Spectrum), un pulsador de reinicio, un interruptor de encendido/apagado y un conector para el cable de alimentación (la fuente de alimentación del sistema era interna).
Adquirido en Italia. Nº de serie: F * 05863685 (made in Italy)
Distribuido por la Enciclopedia Británica en Italia, su denominación “AT Computer Systems/Sinclair Spectrum Language IT/UK Learn computer boxed” explicaba su cometido: la enseñanza del inglés en escuelas italianas. El AT Computer System era un conjunto compacto formado por un ZX Spectrum de 48K y un reproductor de casete que habían sido integrados en una mesa de mezclas. Aunque tenía altavoz interno, el sistema se complementaba con auriculares que permitían escuchar las cintas (del curso de idiomas) sin molestar, en su caso, a otros alumnos de la clase. El teclado y la placa base del sistema eran los de un ZX Spectrum 48K. El sistema tenía los mismos conectores del ordenador: RF, EAR (ahora HEADPHONE), MIC (ahora MIKE) y puerto de expansión, se trasladaron a la nueva carcasa. A estos conectores se añadió uno de vídeo compuesto (VIDEO) y, además un segundo conector (PARTNER) de auriculares para el profesor (cuando se usaban los auriculares se podía desconectar el altavoz interno). El sistema se complementaba con panel de control del sonido, el reproductor de casetes (se podía utilizar para reproducir las cintas del curso o para cargar programas del ZX Spectrum), un pulsador de reinicio, un interruptor de encendido/apagado y un conector para el cable de alimentación (la fuente de alimentación del sistema era interna).
El AT Computer System incorporaba un procesador Z80 A (o compatible), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico con ocho colores (16 en modo brillo) y sonido interno. El teclado de la unidad principal (ZX Spectrum) ocupaba la parte central del lateral izquierdo de la carcasa superior. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas. El reproductor de casete estaba situado a la derecha del teclado El panel de control (de reproducción y grabación de sonido ) estaba situado entre el teclado y el bisel anterior. Entre el teclado y el borde posterior tenía un compartimento para 18 cintas de casete. El interruptor de encendido / apagado (POWER) estaba a la izquierda del panel de control .
El panel de mezclas tenía cuatro controles de sonido: "VOLUME", "TONE", "RECORD LEVEL" "PARTNER VOLUME" (volumen del segundo auricular), un selector "MEMORY" y cuatro diodos: "ON" (rojo), "RECORD" (rojo), "COMPUTER" (naranja) y "MEMORY" (el selector "MEMORY" activaba la función "MEMORY REVIEW" del reproductor de casete). El reproductor de casete tenía una leyenda explicativa de sus funciones: "FULL AUTO STOP/MECHANICAL PAUSE MEMORY REVIEW" y seis teclas estándar: "RECORD", "REWIN", "F.FWD", "PLAY", "STOP/EJECT" y "PAUSE".
En el lateral izquierdo tenía: el conector de alimentación (MAINS), un conector RF para la TV (R.F), un conector RCA de vídeo compuesto (VIDEO), dos conectores para auriculares (HEADPHONE y PARTNER), un conector para un micrófono (MIKE) y un pulsador de reinicio (RESET). A la derecha tenía un pequeño selector (LL y N) que permitía anular el sonido del altavoz interno cuando se utilizaban los auriculares.
El conector de expansión estaba situado en la parte posterior (fue el único conector del ZX Spectrum que se mantuvo en la parte posterior).
El teclado (con la membrana) era el del Spectrum sin modificación alguna. Se apoyaban directamente en la carcasa superior. Internamente se conectaban a una placa intermedia que hacía de puente con la placa base.
En el reverso de la placa base se indicaba la revisión (SINCLAIR ZX SPECTRUM 1983 ISSUE 4B).
Cada una de las 10 cintas del "Corso di Inglese. British Royal School" incluía seis "Lezione", tres por "Facciata":
Byte Computer. Clone de la URSS (Moldavia) (1989)
Adquirido en Rumanía. Nº de serie: 1436 data 0795
El Byte es uno de los clones del ZX Spectrum (48K) de la antigua Unión Soviética. Este modelo fue producido en la República de Moldavia. Hay una versión de color gris (con teclado de goma de varios colores) y otra (este ordenador) con la carcasa roja, teclado mejorado y placa de nuevo diseño. Se han encontrado pocas referencias del Byte moldavo, una de ellas en la página Key Aero (aviones): "Según Roelof Koning, el Byte era un clon ruso de Sinclair muy interesante. Aparte de la versión gris, había una versión con teclas rojas y rosas, así como una versión con un teclado "real". Una de las máquinas que posee Roelof tiene una placa base con un solo chip CMOS dedicado que contiene todas las partes necesarias para un Spectrum Clone. La tecnología utilizada es mucho más avanzada que la tecnología ULA y parece que proviene de un vuelo espacial." (Roelof Koning dispone de una colección de clones del Spectrum). En la publicación "Spectrumpedia" también se menciona las dos versiones del ordenador (paginas 388 y 389): "No debe confundirse con el Bajt (Byte), este clon es un producto de Fábrica "Dnestr", ubicada en la ciudad de Bender (Moldavia) y aparece hacia 1991 en dos versiones sucesivas, de las cuales la primera es muy similar al Spectrum, también por la presencia de un teclado de goma, mientras que la segunda, además de las teclas de plástico y la carcasa de tipo y color diferente, tiene muchos menos componentes en el interior que la primera, ya que los numerosos circuitos integrados necesarios para emular la ULA original han sido reemplazados por un solo chip Angstrem T34VG1 de fabricación rusa. El procesador U880 de Alemania del Este se mantuvo como CPU". Para la época, la segunda versión del Byte (con carcasa de color rojo y teclado mejorado) se había fabricado con tecnología equiparable a la espacial de la Unión Soviética.
El Byte incorporaba un procesador UB880D (clone del Z80 fabricado en la RDA), 64K de RAM (en ocho IC,s) de los cuales 48K eran para el usuario, 16K de ROM (en un IC KP1013PE1 9503-020, conocido como T34RE1, que incluía el firmware del ordenador Didaktik Skalica clon eslovaco del ZX Spectrum) y una ULA (IC T34VG1) diseñada con tecnología "espacial" (también conocida como KR1515XM1-216). Disponía de un modo texto (32x24), un modo gráfico (256x162) con ocho colores (16 con modo flash) y sonido en la TV. El procesador del ordenador era un U880 (versión UB880B) con bus de datos de 8 Bits y de direcciones de 16 Bits. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas.
En la parte posterior tenía (de izquierda a derecha): un conector (DIN-7) de vídeo RGB y sonido, un conector (DIN-5) para el reproductor de casete, un conector (DIN-7) con la inscripción "J" para un joystick, un pequeño interruptor, un puerto de expansión y un conector (DIN-5) para la fuente de alimentación (5V).
En el Byte, El teclado se conectaba a la placa base con un cable de cinta soldado por los extremos.
El procesador UB880D (clone de Z80 fabricado en la RDA) es el IC de mayor tamaño de la placa base, la ROM (KP1013PE1 9503-020) está a la izquierda del procesador y la "ULA" T34VG1 (Т34ВГ1) está debajo de la ROM en una segunda línea. Los (8) IC,s KP565PY5 (KR565RU5G) con 8K de RAM cada uno están alineados en la parte inferior (con un total 64K, de ellos 48K a disposición del usuario). En la "Spectrumpedia" también se menciona la ROM (página 389): "Las características técnicas son idénticas a las del Spectrum 48K, con la adición de un puerto para joystick. Curiosamente, monta una ROM KR1013RE1-020 con el firmware suministrado de Didaktik Skalica".
Es el manual, los cuadrantes en los que se describen los conectores de vídeo, de casete, de joystick y el de la fuente de alimentación están borrosos (y mal descritos, por lo que fueron modificados posteriormente). El conector RGB utiliza solo 5 pines (de los siete): 1 (sincronización de vídeo), 2 (masa), 3 (verde), 4 (azul) y 5 (rojo) y falta el pin de sonido (en una corrección de erratas posterior se modificaron los pines y se incluyó el sonido). En el conector de casete (sin asegurarlo) masa es el pin 2, la entrada de audio el pin 3 y la salida de audio el pin 5 (faltaría definir el pin 1). El tercer cuadrante es el puerto de joystick y el cuarto el conector el de la fuente de alimentación de 5 voltios en los pines 1 y 4) y masa en los pines 3 y 5. El orden de los pines sería 1,4,2,5,3 (1 y 3 laterales y el 2 el pin central inferior).
El Manual tiene un anexo (corrección de erratas) que modifica varios cuadrantes, entre ellos el de los conectores: "TV" y "J" en los que ya están especificados cada uno de los siete pines. En el conector de la TV: pin 1 video, pin 2 sincronización, pines 5, 4 y 3 son para los colores R, G y B, pin 6 masa y pin 7 sonido. Se ha hecho una prueba con el conector TV con el pin-1 de vídeo compuesto y el pin-6 de masa y se obtiene una imagen, en color, en la pantalla (no se comprobaron los pines RGB). Para el joystick, los pines son: pin 1 disparo; pines 2,3,4 y 5, dirección; pin 6 libre y pin 7 masa.
Fuente de alimentación
La fuente de alimentación proporciona 5V, mediante un conector DIN-5 (5V pines 1 y 4 y masa pines 3 y 5).
Manuales
- Inves Spectrum PLUS. Guía de Funcionamiento (1986)
- Timex Sinclair 1000. User Manual
- Timex Sinclair 1500. Personal Home Computer. User Manual
- 2048 Microcomputador. Manual do utilizador
- Heim Computer Power 3000
Cintas
- Critical path Analisys (Timex Sinclair)
- Grimms Fairy Trail (Timex Sinclair)
- Heating System Analizer (Timex Sinclair)
- Keyboard Calculator (Timex Sinclair)
- Money Analizer 2 (Timex Sinclair)
- Power Pack 1 (Timex Sinclair)
- The Budgeter (Timex Sinclair)
- The Mixed Game Bag 1 (Timex Sinclair)
- The Official Forgger (Timex Sinclair)
- The Organizer (Timex Sinclair)
- BASIC 64/Demo TC 2048 (Timex Computer)
- TC 2018 Demostraçao (Timex Computer)
2 comentarios:
Buenos días, yo poseeo Timex Sinclair 1000 y Timex Sinclair 2040 con adaptadores y en perfecto estado, me podrias orientar sobre el valor de cada una, muchas gracias, mi correo miguelsr579@hotmail.com
Respondido a tu correo. Espero que te sean de utilidad mis comentarios. Saludos.
Publicar un comentario
