Retro Ordenadores Orty: Consolas Nintendo y compatibles: Famicom, Super Famicon, NES, SNES y N64, clónicas de NES y famiclones, Game Cube y Wii

En el año 1977 la empresa Nintendo sacó al mercado japonés la serie de consolas (tipo pong) denominadas Color TV Games. La serie contó con cinco versiones distintas finalizando su producción en 1980 con la consola Computer TV Game. Ese mismo año empezó la fabricación de la serie de consolas portátiles "Game&Watch" a la que siguieron otras consolas. Después de finalizada la producción de las consolas "Color TV Games", Nintendo sacó al mercado:

En 1983, la consola Nintendo Family Computer (8 bits), conocida como Famicom.

En 1985 la Nintendo Entertaiment System (NES), versión de la Famicom.
En 1990, la consola Super Nintendo (16 bits) que compitió con la Sega Mega Drive.
En 1996, la consola Nintendo 64 (64 bits).
En 2001, la consola Nintendo GameCube que ya empleaba discos ópticos.
En 2006 , la consola WII de nuevo diseño.
En 2012, la consola WII U y, posteriormente, con otras versiones más modernas.

Nintendo Family Computer (Famicom) (1983)
Adquirida en España. Nº de serie H5520922 (made in Japan)

Consola de la empresa japonesa Nintendo vendida en Japón a partir de 1983. Previamente, entre 1977 y 1980, Nintendo había sacado para el mercado japonés una serie de consolas (tipo pong) denominadas "Color TV Games". La Nintendo Family Computer (8 bits), conocida como Famicom, fue el primer gran éxito de la empresa japonesa. Sus versiones, adaptadas a los mercados locales, llegaron a tener difusión mundial: en Corea se vendió como "Hyundai Comboy", en Rusia como "Dendy", en el sur de Asia como "Tata Famicon" y en los países occidentales como "Nintendo Entertainment System" (NES). La "NES" se introdujo en USA en 1985 y en Europa y Australia en 1986. Le siguieron la Super Nintendo (16 bits) en 1990, la Nintendo 64 (64 bits) en 1996, la GameCube en 2001 y varias versiones de la Wii a partir de 2006.

La "Famicom" incorporaba un procesador con tecnología MOS 6502 (RP2A03G), una PPU (RP2C02G-0) como unidad de procesamiento de gráficos (Picture Processing Unit), 2K de WRAM (en un IC), 2K de VRAM (en un IC) y 256 bytes de RAM (dentro de la PPU) para el mapa de bits. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Los juegos se proporcionaban en un cartucho. En la carcasa superior tenía un interruptor de encendido/apagado (POWER), una palanca para expulsar los cartuchos (EJECT) y un pulsador de reinicio (RESET). El puerto para cartuchos (60 pines) estaba situado en la carcasa superior oculto debajo de una tapa de color rojo. A derecha e izquierda tenía un compartimento lateral para cada uno de los controladores.

En la parte frontal tenía un conector DA-15 (macho) para distintos periféricos, entre ellos un teclado de la empresa.

Los controladores estaban unidos de forma permanente a la consola (tenían conector, pero estaban en el interior).

En la parte posterior tenía un conector (AC ADAPTER) para una fuente de alimentación externa (9V DC, centro negativo), un selector (TV/GAME), un selector de canales (CH1/CH2) y un conector RF (NTSC) para la TV (RF SWICH). A izquierda y a derecha tenía las salidas de los cables de los controladores. A esta consola se le añadió un "mod AV" (y se anuló el el modulador) con una salida de vídeo compuesto y otro de sonido con conectores RCA. Los cables salen del interior por el lateral izquierdo (junto con el cable del controlador 2).

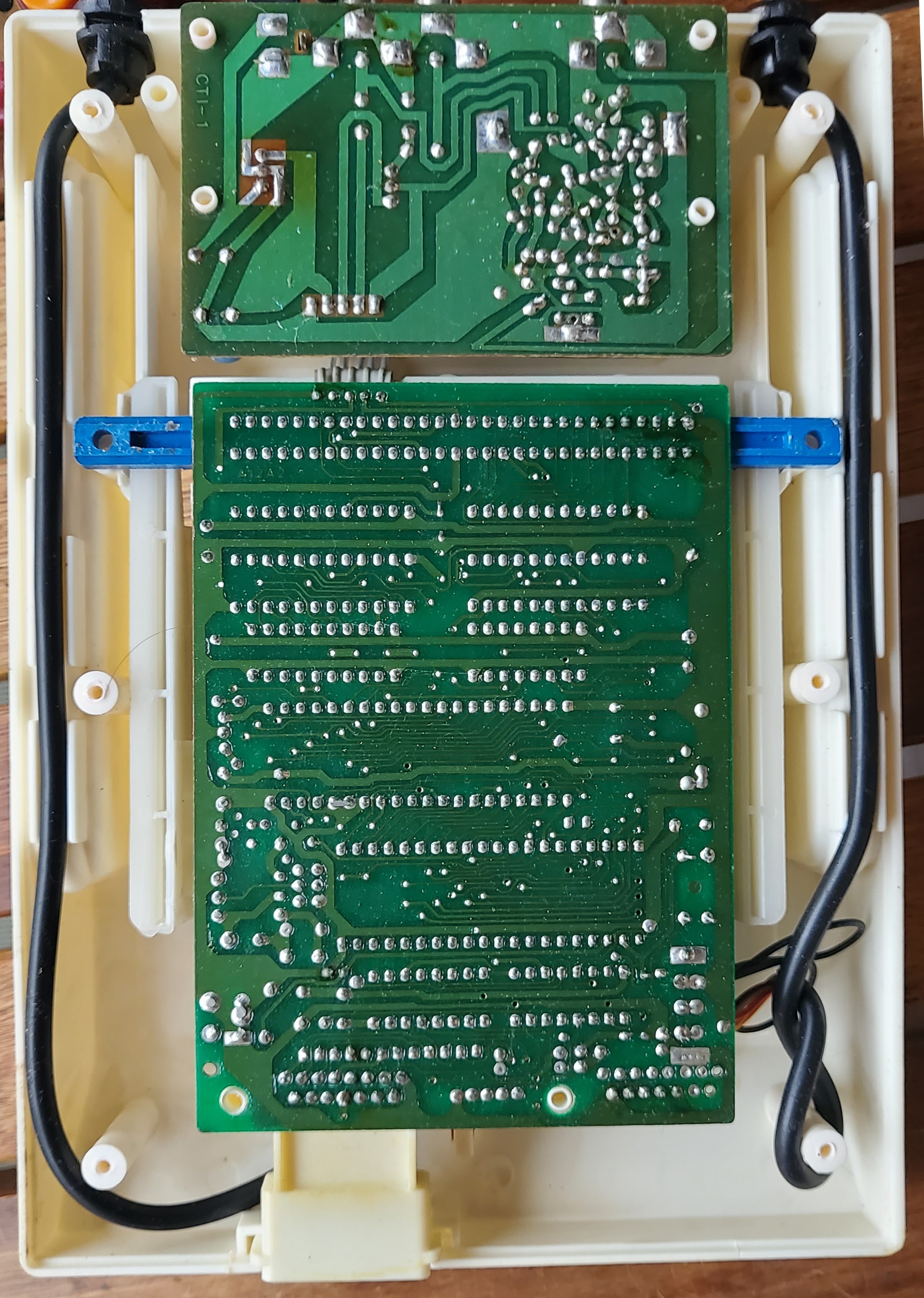

Para acceder al interior se extraían seis tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base (en la placa es visible el "mod AV" tanto de vídeo, a izquierda y derecha de la parte central, como de sonido, cerca del modulador). La placa base y el modulador están sujetos por ocho tornillos a la carcasa superior.

En el documento de datos técnicos de la consola Famicom y NES (NES Specifications) se identifica el procesador (CPU 2A03), versión del 6502 (la versión PAL tiene un procesador 2A07) y se indica que su coprocesador gráfico es una PPU (Pictures Proccesing Unit). También se especifica la memoria RAM: una WRAM de 2K (en un IC), una VRAM de 2K (en un IC) y 256 bytes de RAM para los "sprites" (SPR-RAM).

En el documento también se indica que la memoria SPR-RAM de 256 bytes está integrada en la PPU y que solo es accesible a través de los puertos de entrada y salida.

El procesador (RP2A03G) está abajo (zócalo U6), la PPU (RP2C02G-0) está centrada en la placa (zócalo U5), el IC de WRAM (Sharp LH5116DY-10) de 2K está arriba (zócalo U1) y el IC VRAM (Sharp LH5116CY-10) está encima de la PPU (zócalo U4).

Con la consola se ha recibido un cartucho con un juego de billar. la imagen obtenida en una TV PAL es monocromática.

El controlador 1 tiene una cruceta de movimiento, un pulsador "SELECT", un pulsador "START" y dos pulsadores de acción (A/B). El controlador 2 cuenta con un micrófono con control de volumen (en lugar de los pulsadores "SELECT" y "START"). El micrófono permitía introducir voces o sonidos en la TV.

Nintendo (modelo NESE-001) (versión española) (1987)

Adquirida en España (donación). Nº de serie: PE 3630719 (ESP)

La Nintendo Entertainment System (NES o Nintendo NES), fue una consola (8 bits) vendida en Europa y otros en los países occidentales entre 1985 y 1987. Previamente, entre 1977 y 1980 la empresa Nintendo había sacado al mercado japonés una serie de consolas (tipo pong) denominadas Color TV Games. En 1983 produjo la "Nintendo Family Computer" (Famicom) que tuvo varias versiones, entre ellas la "Nintendo Entertaiment System" (NES). Le siguieron la Super Nintendo (16 bits) en 1990, la Nintendo 64 (64 bits) en 1996, la GameCube en 2001 y varias versiones de la Wii a partir de 2006.

La NES PAL (versión española) incorporaba un procesador con tecnología MOS 6502 (RP2A07A), una PPU (RP2C07A-0) como unidad de procesamiento de gráficos (Picture Processing Unit), 2K de WRAM (en un IC), 2K de VRAM (en un IC) y 256 bytes de RAM (dentro de la PPU) para el mapa de bits. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Los cartuchos con los juegos tenían su propia memoria ROM y VRAM.

El puerto de cartuchos (72 pines), estaba situado situado en la parte frontal. Disponía de una tapa con la inscripción "NINTENDO ENTERTAINMENT SYSTEM. VERSIÓN ESPAÑOLA. SPANISH VERSION". En la parte frontal tenía un diodo de encendido, un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET) y, a la derecha, los conectores específicos de 7 pines de los controladores (1/2).

En la parte posterior tenía un conector RF (RF SWITCH) para la TV (PAL), un selector de canales (CH3/CH4) y el conector de la fuente de alimentación (AC ADAPTER).

En el lateral derecho tenía dos conectores RCA de salida de vídeo compuesto PAL (VIDEO) y de sonido (AUDIO).

En la carcasa inferior tenía una tapa rectangular (en el centro) que cubría un conector de expansión interno. Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista una cubierta metálica de protección electromagnética sujeta por varios tornillos a la carcasa inferior.

Seguidamente se extraían los tortillos de sujeción de la cubierta y se retiraba. El mecanismo mecánico de canalización de los cartuchos (sujeto a la carcasa inferior por seis tornillos) se hacía visible. Se extraían los tornillos y se retira el mecanismo (desplazándolo ligeramente hacia la parte delantera), quedando a la vista la placa base (reverso) formando un conjunto con el modulador (el modulador estaba sujeto a la carcasa inferior por dos tornillos).

Se extraían los dos tornillos de sujeción del modulador y se giraba a la placa base. La placa está cubierta, con excepción del puerto de expansión, por una segunda pletina metálica de protección electromagnética. Se sueltan tres conectores (dos de los controladores y uno para el interruptor de encendido y el pulsador de reinicio y se retira la cubierta de protección, quedando a la vista la placa base.

En el documento de datos técnicos de la consola (NES Specifications) se identifica el procesador (CPU 2A03), versión del 6502 (la versión PAL tiene un procesador 2A07) y se indica que su coprocesador gráfico es una PPU (Pictures Proccesing Unit). También se especifica la memoria RAM: una WRAM de 2K (en un IC), una VRAM de 2K (en un IC) y 256 bytes de RAM para los "sprites" (SPR-RAM).

En el documento también se indica que la memoria SPR-RAM de 256 bytes está integrada en la PPU y que solo es accesible a través de los puertos de entrada y salida..

La placa base es la NES-CPU-11 PAL ECC © Nintendo 1987. El procesador RP2A07A (zócalo U6) está a la derecha. La PPU RP2C07A-0 (zócalo U5), con los 256 bytes de RAM, está a la izquierda del procesador. El IC de RAM (WRAM) de Hosa Technology XRM6216-10 (zócalo U1), de 2K de RAM está arriba (a la derecha). El IC de RAM (VRAM), también un XRM6216-10 (Zócalo U4), de 2K, está a su izquierda (los IC,s de Hosa Technology XRM6216-10 son poco conocidos, a diferencia de los que lleva la versión europea de la consola: el IC de WRAM es el Motorola MCM2018AN45 y el de VRAM es el Sharp LH5116Y-10).

En el esquema de la placa base (versión NTSC) se indican las memorias: U1 con 2K de SRAM (2048x8) y U4 con 2K de SRAM (2048x8); el procesador: U6 (RP2A03C) y la PPU: U5 (RP2C02C).

La consola se llegó a vender con un "pack" que incluía dos controladores, una pistola óptica y varios juegos. En la colección se dispone de los dos controladores, la pistola óptica y 5 juegos: Super Mario Bros, Duck Hunt, Double Dragón III, The Battle of Olympus y Burai Fighter.

La consola, los controladores y la pistola óptica funcionan perfectamente.

Pistola óptica Nintendo Zapper (modelo NES 005)

Tenía el mismo conector que los controladores. Diosponía de un único pulsador (gatillo) de disparo.

Controladores Nintendo (modelo NES 004E)

El controlador tenía una cruceta de movimiento a la izquierda, un pulsador de selección (SELECT) y uno de inicio (START) en el centro y dos pulsadores de acción o disparo a la derecha (B y A). El conector de 7 pines era específico de la consola.

Nintendo (modelo NESE-001) (European Version) (1987)

Adquirida en España. Nº de serie: PE 5178814

La Nintendo Entertainment System (NES o Nintendo NES), fue una consola (8 bits) vendida en Europa y otros en los países occidentales entre 1985 y 1987. Previamente, entre 1977 y 1980 la empresa Nintendo había sacado al mercado japonés una serie de consolas (tipo pong) denominadas Color TV Games. En 1983 produjo la "Nintendo Family Computer" (Famicom) que tuvo varias versiones, entre ellas la "Nintendo Entertaiment System" (NES). Le siguieron la Super Nintendo (16 bits) en 1990, la Nintendo 64 (64 bits) en 1996, la GameCube en 2001 y varias versiones de la Wii a partir de 2006. La consola se adquirió con un controlador original y otro de una consola compatible (CREATION).

La NES PAL (versión europea) incorporaba un procesador con tecnología MOS 6502 (RP2A07A), una PPU (RP2C07A-0) como unidad de procesamiento de gráficos (Picture Processing Unit), 2K de WRAM (en un IC), 2K de VRAM (en un IC) y 256 bytes de RAM (dentro de la PPU) para el mapa de bits. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Los cartuchos con los juegos tenían su propia memoria ROM y VRAM.

El puerto de cartuchos (72 pines), estaba situado situado en la parte frontal. Disponía de una tapa con la inscripción "NINTENDO ENTERTAINMENT SYSTEM. EUROPEAN VERSION". En la parte frontal tenía un diodo de encendido, un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET) y, a la derecha, los conectores específicos de 7 pines de los controladores (1/2).

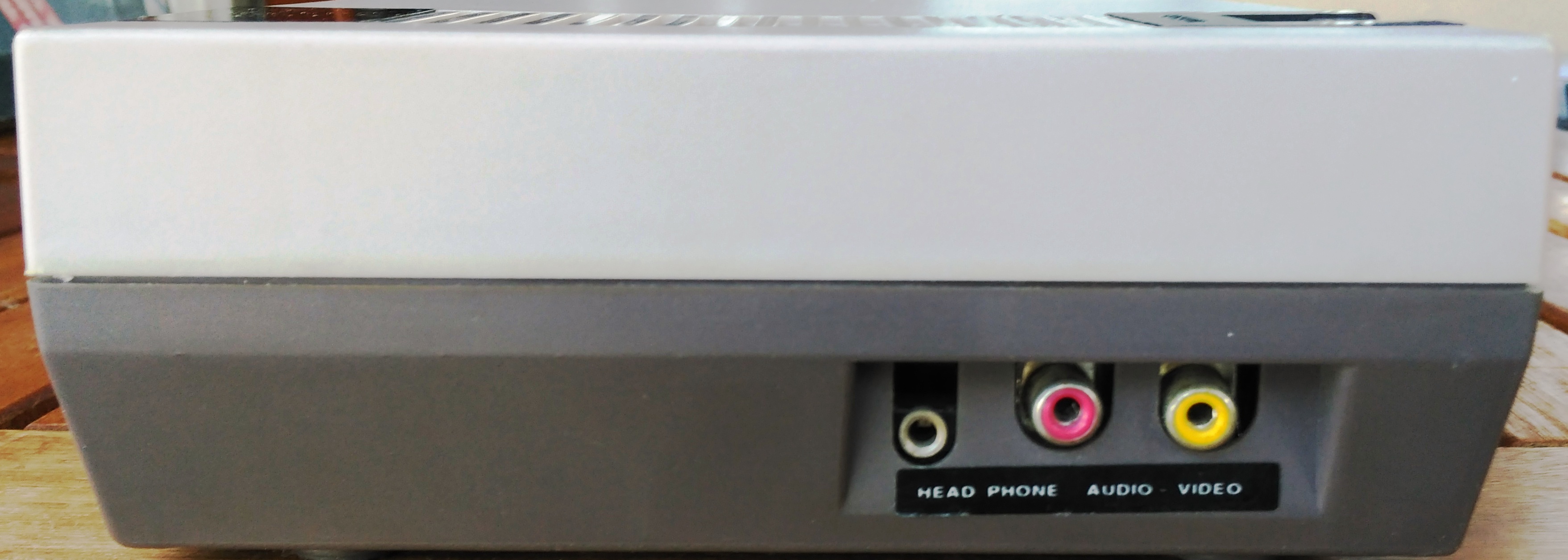

En el lateral derecho disponía de un conector RCA de sonido (AUDIO) y otro de vídeo compuesto PAL (VIDEO)

Vendida en Alemania, la descripción de los conectores de la parte posterior está en alemán: conector (9V AC, 1,3A) para la fuente de alimentación externa (ANSCHLUSS NETZGERAT/ADAPTER), un selector de canales 3/4 VHF (KANAL 3/KANAL 4) y un conector de RF para la TV (ANSCHLUSS ANTENNE).

Se extraen los dos tornillos que sujetan al modulador y se gira a la placa base. La placa está cubierta, con excepción del puerto de expansión, por una segunda pletina metálica de protección electromagnética. Se sueltan tres conectores (dos de los controladores y uno para el interruptor de encendido y el pulsador de reinicio y se retira la cubierta de protección, quedando a la vista la placa base.

En el documento también se indica que la memoria SPR-RAM de 256 bytes está integrada en la PPU y que solo es accesible a través de los puertos de entrada y salida.

La placa base es la NES-CPU-11 PAL ECC © Nintendo 1987. El procesador RP2A07A (zócalo U6) está a la derecha. La PPU RP2C07A-0 (zócalo U5), con los 256 bytes de RAM, está a la izquierda del procesador. El IC de RAM (WRAM) Motorola MCM2018AN45 (zócalo U1), de 2K de RAM está arriba (a la derecha). El IC de RAM (VRAM), Sharp LH5116Y-10 (zócalo U4) está a su izquierda (en la versión española de la consola, el IC de WRAM y el de RAM son iguales: dos XRM6216-10 de Hosa Technology).

La consola funciopna perfectamente.

Controlador Nintendo (modelo NES 004E)

El controlador (modelo NES 004E) tenía una cruceta de movimiento a la izquierda, un pulsador de selección (SELECT) y uno de inicio (START) en el centro y dos pulsadores de acción o disparo a la derecha (B y A). El conector de 7 pines era específico de la consola.

RF Switch Nintendo (SNSP 003)

Permitía conectar simultáneamente la señal de antena y la señal de la consola a la TV, aunque era mejor opción utilizar los conectores RCA de vídeo compuesto y de sonido.

Fuente de alimentación. La fuente de alimentación proporcionaba 9V AC 1,3A.

Nintendo Super Famicom/Super Nintendo Entertainment System

Consola de 16 bits de la empresa japonesa Nintendo, conocida como "Super Nintendo" en Europa y "Super Famicom" en Japón, sustituyó a la anterior consola de Nintendo (8 bits). La consola tuvo varias versiones adaptadas al mercado al que iban destinadas:

1990 en Japón: Super Famicon, SHVC-001, NTSC)
1991 en EE.UU: SNS-001, NTSC.
1891 en Brasil: SNSM-001, PAL (Playtronic)
1992 en Europa y Australia: SNSP-001A
1992 en Corea: SNSN-001, NTSC (Hyundai).
En EE.UU y Japón también se vendió una versión reducida, la "jr".

El modelo europeo y australiano (SNSP-001A) tuvo varias versiones (según el país de venta). El conector de vídeo (multi-out) disponía de salidas de vídeo compuesto (PAL), S-Vídeo (PAL) y vídeo RGB, por lo que se podía utilizar en cualquier país independiente de la señal RF de la TV local. No ocurría lo mismo con salida RF de la consola que había que adaptarla al sistema de TV local (PAL B/G, PAL D/K, PAL I) o suprimirla (SECAM). En todo caso siempre se podía emplear el vídeo RGB en una TV que dispusiera de euroconector. Las versiones europeas fueron:

En Francia: SNSP-001A (FRA), versión SNSP-FRA
En Reino Unido: SNSP-001A(UKV), versión SNSP-UKV
Italia: SNSP-001A(ITA), versión SNSP-ITA
Otros países de Europa: SNSP-001A(FRG), con las versiones:

SNSP-ESP (España),
SNSP-NOE (Alemania),
SNSP-HOL (Países Bajos),
SNSP-GPO (Grecia) y
SNSP-FRG (otros países).

Otros países europeos (Norte y Este): SNSP-001A(SCN)

A partir de 1994, la consola tuvo una revisión de la placa base (denominada "1CHIP") con una salida de vídeo compuesto más nítida. Las revisiones fueron:

Francia: SNSP-001A (FRA), versión SNSP-FRA-1
En Reino Unido: SNSP-001A(UKV), versión (CE) SNSP-UKV.
En Italia: SNSP-001A(ITA), versión (CE)SNSP-ITA.
Otros países de Europa: SNSP-001A(FRG), versión (CE)SNSP-FRG

Australia también tuvo una versión PAL específica:

Australia: SNSP-001A(AUS).

Nintendo Super Famicom (modelo SHVC 001) (1990)

Adquirida en España. Nº de serie: S13812855 (made in Japan)

Versión inicial de la consola (SHVCNSP-001, NTSC) diseñada específicamente para el mercado japonés (en Europa se vendieron versiones adaptadas al mercado local como Super Nintendo a partir de 1992). Era una consola robusta que tuvo un gran éxito en competencia directa con la Mega Drive de Sega.

La Nintendo Super Famicon incorporaba el procesador de 16 Bits 5A22 (WDC W65C816), 256K de RAM (128K de memoria principal, 64K de VRAM y otros 64K para el sonido) y 64 bytes de ROM para el sistema de arranque (la ROM estaba en los cartuchos). Disponía de varios modos gráficos (hasta 512x448), con 4096 colores (de una paleta de 32 768), un modo texto y sonido digital estéreo (con su propio procesador). El puerto para cartuchos estaba situado en la carcasa superior (USE CASSETTE WHIT SUPER Famicom MARK ONLY). En la carcasa superior también tenía el interruptor de encendido/apagado (POWER, ON/OFF), un pulsador (EJECT) que facilitaba la extracción del cartucho insertado y un pulsador de reinicio (RESET).

En la parte frontal tenía dos conectores para los controladores específicos de la consola (1 y 2).

En la parte posterior estaban situados los conectores de vídeo (MULTI OUT) con salida de vídeo compuesto (NTSC-J), S-Vídeo (NTSC-J) y vídeo RGB; un conector RF (RF OUT) a la TV (NTSC-J), un selector de canales (CH1-CH2) y el conector (DC IN) para la fuente de alimentación externa (el transformador original con 100V de entrada proporciona 10V DC 0,85A con centro negativo). Se puede sustituir por cualquier transformador con una salida de 9V DC, 1A con centro negativo)

En la carcasa inferior se indicaba el modelo (SHVC 001), el lugar de fabricación (MADE IN JAPAN) y, en una etiqeta, el número de serie (S13812855). Disponía de un pequeño puerto auxiliar (EXT) empleado en conectar un módulo (módem) de comunicaciones por satélite (Satellaview) para jugar "online". El módem, que tenía un tamaño similar a la consola, se colocaba justo debajo de ella).

Se ha hecho una prueba de funcionamiento con un controlador y un cable de vídeo compuesto y sonido de una Super Nintendo, un transformador de 9V DC 1A con centro negativo (no se puede utilizar la fuente de alimentación de la Super Nintendo europea) y el juego "Dragon Ball Z"

Obteniéndose una imagen en color en una TV multisistema

Super Nintendo Entertainment System (SNSP-001A FRG)(SNSP ESP) (1992)

Adquirida en España. Nº de serie: UP 12011815 (made in Japan)

Versión inicial de la consola (SNSP-001A FRG, PAL) diseñada específicamente para su venta en España (versión SNSP ESP). Conocida como Super Nintendo en Europa (Super Famicom en Japón) sustituyó a la consola Nintendo (NES) era una consola robusta que tuvo un gran éxito en Europa (en competencia directa con la Mega Drive de Sega). Se ha adquirido con sus manuales, transformador (9V AC), cable de vídeo compuesto, cable RF, un controlador (con su caja y manuales) y dos cartuchos.

Incorporaba el procesador de 16 Bits Ricoh 5A22 (WDC W65C816), 256K de RAM (128K de memoria principal, 64K de VRAM y otros 64K para el sonido) y 64 bytes de ROM para el sistema de arranque (la ROM de 2,3 MB estaba en los cartuchos). Disponía de varios modos gráficos (hasta 512x448), con 4096 colores (de una paleta de 32 768), un modo texto y sonido digital estéreo (con su propio procesador). El puerto para cartuchos estaba situado en la carcasa superior (PAL VERSION). En la carcasa superior también tenía el interruptor de encendido/apagado (POWER, ON/OFF), un pulsador (EJECT) que facilitaba la extracción del cartucho insertado y un pulsador de reinicio (RESET).

En la parte frontal tenía dos conectores para los controladores específicos de la consola (1 y 2).

En la parte posterior estaban situados los conectores de vídeo (MULTI OUT) con salida de vídeo compuesto (PAL), S-Vídeo (PAL) y vídeo RGB; un conector RF (RF OUT) a la TV (PAL), un selector de canales (CH3-CH4) y el conector (AC ADAPTER) para la fuente de alimentación externa (9V AC, 1,3A)

El puerto (EXT) permite confirmar la información. ya que debajo de la sujeción de la tapa se distingue una linea de tres puntos (a la izquierda de la imagen) que no tiene la segunda versión (mejorada) de la consola (1 CHIP).

Se ha hecho las prueba de funcionamiento con los cartuchos, transformador y cables recibidos con la consola: Cartuchos "Super Mario World" y "Street Fighter 2"

El controlador oficial de la consola (modelo SNSP-005): dispone de una cruceta de dirección a la izquierda, dos pulsadores centrados en la consola (SELECT y START) y cuatro pulsadores de acción a la derecha (B, A, Y, X). En la parte posterior tiene otros dos pulsadores de acción, uno a la izquierda (L) y otro a la derecha (R)

Fuente de alimentación

La fuente de alimentación proporciona 9V AC, 1,3A.

Cable de vídeo y RF Switch (NES 003)

El cable utilizado para la prueba de funcionamiento fue el de vídeo compuesto. La consola también disponía de un distribuidor de señal (RF Switch) que permitía conectar simultáneamente la señal antena y la de la consola a la TV.

Después de limpiar los contactos del conector de cartuchos, la consola funcionó correctamente:

Super Nintendo Entertainment System (modelo SNSP-001A FRG)(1994)

Adquirida en España. Nº de serie: UP17786054 (made in Japan)

Conocida como Super Nintendo en Europa (Super Famicom en Japón) sustituyó a la consola Nintendo (NES). Consola robusta, tuvo un gran éxito en Europa (en competencia con la Mega Drive de Sega). Se ha recibo con un cable de vídeo y sonido para el conector "multi out" y un RF Switch (SNSP-003) para conectar la consola a la TV.

Incorporaba el procesador Ricoh 5A22 de 16 Bits (WDC W65C816), 256K de RAM (128K de memoria principal, 64K de VRAM y otros 64K para el sonido) y 64 bytes de ROM para el sistema de arranque (la ROM de 2,3 MB estaba en los cartuchos). Disponía de varios modos gráficos (hasta 512x448), con 4096 colores (de una paleta de 32768), un modo texto y sonido digital estéreo (con su propio procesador). El puerto para cartuchos estaba situado en la carcasa superior (PAL VERSION). En la carcasa superior también tenía el interruptor de encendido/apagado (POWER, ON/OFF), un pulsador (EJECT) que facilitaba la extracción del cartucho insertado y un pulsador de reinicio (RESET). Esta consola es la versión mejorada (CE) SNSP-FRG (1 CHIP).

En la parte frontal tenía dos conectores para los controladores específicos de la consola (1 y 2).

En la parte posterior yenía los conectores de vídeo (MULTI OUT) con salida de vídeo compuesto (PAL), S-Vídeo (PAL) y vídeo RGB; un conector RF (RF OUT) a la TV (PAL), un selector de canales (CH3-CH4) y el conector (AC ADAPTER) para la fuente de alimentación externa (9V AC, 1,3A).

En la carcasa inferior disponía de un pequeño puerto auxiliar (EXT) empleado en conectar un módulo (módem) de comunicaciones por satélite (Satellaview) para jugar "online". El módem, que tenía un tamaño similar a la consola, se colocaba justo debajo de ella). El modelo de esta consola es el SNSP-001A(FRG), versión (CE) SNSP-FRG, que incorpora el "1CHIP" (mejora de la señal de vídeo). El puerto (EXT) permite confirmar la información. ya que la sujeción de la tapa (a la izquierda de la imagen) es distinta a la tiene la primera versión de la consola.

Prueba de funcionamiento.

Se ha hecho la prueba de funcionamiento con un controlador y el cartucho "Kick Off 3"

La consola Super Nintendo (PAL) utiliza un transformador de 9V con 1,3 A de corriente alterna (AC). Inicialmente la consola no daba ninguna imagen en pantalla. Se utilizó un limpiador de contactos en el conector del cartucho. Se repitió la prueba y la consola funcionó correctamente (imagen y sonido). Se conectó a la TV empleado la salida RF (VHF, canal 3 o 4) y (como mejor opción) el conector MULTI OUT de la consola con el que se obtuvo una imagen de mejor calidad (AV) y sonido estéreo (L/R).

Otros cartuchos de SNES: Mega Man X

Super Game Boy
Adquirido en Alemania. Nº de serie: S/N (made in Japan)

Adaptador que permite cargar los juegos de la consola Game Boy en una SuperNintendo. El Super Game Boy dispone de un conector de un cartucho de N64, en la parte inferior, que se inserta en la consola y otro idéntico a la de una Game Boy, en la parte superior, en la que insertan los cartuchos de la consola portátil. Con los cartuchos (GB) monocromáticos la imagen obtenida en pantalla es en color (los tonos grises del juego se transforman en varios colores). No funcionan los cartuchos de la Game Boy Color (GBA) y si se inserta uno aparece en pantalla un aviso indicando esa circunstancia. La ranura no admite los cartuchos de la Game Boy Advance (GBA) que al ser de menor longitud se quedan cortos.

En la parte inferior tiene el mismo conector que los cartuchos de la consola SNES.

En la parte superior el conector está adaptado a los cartuchos de Game Boy

Adquirido en Alemania, el adaptador tiene las indicaciones en alemán.

Se ha hecho una prueba de funcionamiento con varios cartuchos: Superstar Soccer y Pokémon Pinball de GB, Star Wars Racer de GBA y dos para GBC con varios juegos cada uno (36x1 y 32x1)

La imagen obtenida con los juegos (en blanco y negro) de la consola Game Boy (GB) es en color.

Si se inserta un cartucho de la GBC, en la pantalla se indica que el juego solo funcionará en una "Game Boy Color". Los cartuchos con varios juegos (en este caso de GBC) ni siquiera los detecta (aparece en pantalla la indicación de que falta el cartucho)

Fuente de alimentación

Proporciona 9V AC, 1,3A. Si no se dispone de la fuente de alimentación original se puede utilizar otra que proporcione de 8 a 10V de CA con (al menos) de 1,3 A (la prueba se hizo con el transformador original, con uno del TRS-80 MC-10 de 8V AC,1,5A y otro del Alice de 10V AC, 1,3A).

Controlador

Con conector especifico, dispone de una cruceta de dirección a la izquierda, dos pulsadores centrados en la consola (SELECT y START) y cuatro pulsadores de acción a la derecha (B, A, Y, X). En la parte posterior tiene otros dos pulsadores de acción, uno a la izquierda (L) y otro a la derecha (R)

Super Nintendo Classic Mini (modelo CLV-301) (2017)

Adquirida en España. Nº de serie: 2017 SEE104493593 (Made in China)

Segundo modelo de consola, fabricada por la empresa japonesa Nintendo, de la serie Classic Mini, que incluye 21 juegos en memoria (20+1) y la posibilidad de conectarse a cualquier TV actual en calidad HD (por HDMI). La primera consola de la serie fue la Nintendo Classic Mini (1916 y reeditada en 1918) con 30 juegos en memoria y, también, con conector HDMI (las dos consolas de la serie tienen los mismos componentes internos). La SNES Classic Mini incorpora el "sistema en un chip" (SOC) Allwinner R16 con una CPU Quad-core Cortex A7, una GPU ARM Mali 400 con tres diferentes tipos de pantalla (desde la original hasta HD de 720p) y 512K de caché. Dispone de una memoria RAM de 256MB en un zócalo DDR y otros 512MB en una memoria flash (NAND). Su sonido es digital. Los juegos están emulados y adaptados al nuevo hardware. La carcasa superior imita a la consola original (de menor tamaño), con un pulsador de extracción (EJECT) y una tapa del puerto de cartuchos simulados y sin ninguna utilidad. A izquierda del "pulsador" EJECT tiene un interruptor de encendido/apagado (POWER ON/OFF) y, a la derecha, un pulsador de reinicio (RESET). El diseño de los controladores también imitan a los de la consola original (a tamaño real).

En la parte posterior tiene el conector (HDMI OUT) de vídeo HD y sonido digital y el conector (DC IN) de la fuente de alimentación externa (5V DC)

Los conectores para los controladores están situados en la parte frontal (ocultos por una tapa que imita los conectores originales)

Una vez retirada la tapa los conectores se conectan con facilidad.

Después de configurar la consolas (idioma, pantalla, ..) se accede al menú de inicio en donde aparecen los 21 juegos en una línea inferior. La relación de juegos (y el manual en inglés) está disponible en la web oficial de Nintendo. Los juegos son: Contra III: The Alien Wars, Donkey Kong Country, EarthBound, Final Fantasy III, F-ZERO, Kirby Super Star, Kirby's Dream Course, The Legend of Zelda: A Link to the Past, Mega Man X, Secret of Mana, Star Fox, Star Fox 2, Street Fighter II Turbo: Hyper Fighting, Super Castlevania IV, Super Ghouls 'n Ghosts, Super Mario Kart, Super Mario RPG: Legend of the Seven Stars, Super Mario World, Super Metroid, Super Punch-Out y Yoshi's Island.

En pantalla el Super Mario World con la pantalla en formato original.

Consola Nintendo 64

Salió al mercado japonés en 1996 (1997 en Europa) en sustitución de la consola Super Nintendo. Su procesador era de 64 bits y utilizaba cartuchos para cargar los juegos. Se sustituyó en 2001 por la consola Game Cube, aunque tuvo soporte hasta 2003. Tuvo distintas versiones que se diferenciaban por el color y, algunas veces, por pequeñas modificaciones en el diseño. Sin que sea definitiva la relación, las versiones fueron:

N64 de color gris oscuro (Charcoal).
N64 edición con carcasa trasparente: "Jungle Green", "Ice Blue", "Grape Purpura", "Fire Orange", "Smoke Black" y "Watermelon Red".
N64 edición con carcasa transparente (la inferior blanca): "Clear Blue/White"
N64 edición con carcasa transparente (la inferior blanca) "Clear Red/White" en Japón
N64 edición "Pikachu Dark Blue"
N64 edición "Pikachu Ligh Blue" y "Pikachu Orange", en Japón
N64 edición "Pokemon Battle Set"
N64 edición "Gold" en USA y Japón
N64 edición "IQue" en China
N64 edición limitada: "Daiei Hawks", "Jusco", "ANA" y "Lawson Station", en Japón
N64 edición limitada: "Hyundai Comboy", en Corea
N64 edición limitada: "Funtastic Atomic Purple", "Funtastic Clear Grass Green", "Funtastic Clear Deep Red", "Funtastic Clear Ocean Blue" y "Funtastic Deep Red", en Europa

La consola contó con varios accesorios: dos se conectaban en el compartimento (MEMORY EXPANSION) que tenía en la carcasa superior (Jumper Pak y Expansión Pak), un lector de discos magnéticos que se situaba debajo de la consola (Nintendo Disk Drive 64) que se conectaba en el puerto de expansión (EXT) situado en la carcasa inferior y otros tres que se conectaban en el controlador (Transfer Pak, Controller Pak y Rumble Pak). También dispuso de otros que utilizaban como punto de unión con la consola uno de los puertos de los controladores.

Consola Nintendo 64 (modelo NUS-001 (EUR) (1997) (1)

Adquirida en España. Nº de serie: NUP14304403 (made in Japan)

Sustituyó a la consola Super Nintendo en 1996 (1997 en Europa). Con procesador de 64 bits utilizaba cartuchos para reproducir los juegos. Tuvo que competir en desventaja con las consolas Sega Saturn y Sony Play Station que ya utilizaban lector de CD como soporte. Inicialmente la consola salió al mercado en color gris oscuro y posteriormente tuvo versiones con la carcasa transparente (de distintos colores) y varias ediciones especiales. Incorporaba un procesador NEC VR4300 (64 bits), con 4MB de RAM (ampliables a 8MB), cartuchos con 64Mb de ROM, varias resoluciones gráficas con 16,8 millones de colores en pantalla y sonido estéreo. Contaba también con un coprocesador (RCP) y un procesador de vídeo (GPU).

El puerto para cartuchos estaba situado en la carcasa superior. En la carcasa superior también tenía un interruptor de encendido/apagado (POWER ON/OFF) y un pulsador de reinicio (RESET). Entre el interruptor de encendido/apagado y el pulsador de reinicio tenía un compartimento con tapa (MEMORY EXPANSION) en donde se alojaban los módulos de expansión (el original "Jumper Pak" o el "Expansión Pak"). Tenía el mismo conector de vídeo (MULTI OUT) que la Super Nintendo (se podía utilizar el mismo cable) aunque no ocurría lo mismo con la fuente de alimentación que le proporcionaba dos voltajes diferentes (3,3V y 12V DC) y era específica de la consola. En la carcasa inferior tenía un puerto de expansión (EXT) en donde se podía conectar un reproductor de CD ("Nintendo Disk Drive 64") que se situaba debajo de la consola.

En la parte frontal tenía cuatro conectores (de tres pines) para los controladores, también específicos de la consola. Se ha recibido sin módulo de expansión (para la prueba de funcionamiento se ha utilizado el de otra consola.

En la parte posterior tenía el conector de vídeo y sonido (MULTI OUT) y el alojamiento para la fuente de alimentación (con conector de seis pines específico) de la consola (3,3V 2,7A y 12V 0,8A).

La fuente de alimentación se conectaba directamente en la consola.

Se ha recibido con la fuente de alimentación y un modulador de vídeo (canal 3/4 VHF). Para prueba de funcionamiento se ha empleado también un cable de vídeo (de conector MULTI OUT a tres conectores RCA de vídeo compuesto y sonido estéreo), el cartucho con el juego "F-1 World Grand Prix" y el "Jumper Pak" de la otra consola.

Las consolas de la colección se habían recibido sin testar (o que no funcionan). En una prueba completa de funcionamiento se necesita (además de la consola): el transformador, un modulador RF o un cable de vídeo, el "Jumper Pak" original (o el "Expansión Pak"), un cartucho con un juego y un controlador. En el primer intento, el resultado de la prueba de funcionamiento fue negativo (sin imagen en pantalla). Posteriormente y después de un ligero mantenimiento las consolas funcionaron dando imagen nítida en pantalla. Se hizo lo siguiente:

Limpiar el conector del cartucho y los de las consolas con "CRC 2-26" (mantenimiento y protección de equipos eléctricos) con bastoncillos de algodón (antes de limpiarlos no funcionaban).
Colocar el "Jumper Pak" en cada una de las dos consolas antes de la prueba de funcionamiento (sin el módulo no funcionaban).
Con el modulador RF: sintonizar el canal 3 o el canal 4 de VHF en la TV (el modulador tiene un selector de canales 3/4).
Con el cable de vídeo y sonido (recomendable): seleccionar AV en la TV.
También se limpiaron con "CRC" los conectores de vídeo "MULTI OUT" (recomendable aunque no parece necesario)

Sin conectar (al menos) un controlador el juego no se carga. La consola se queda a "la espera" esperando que se conecte uno (en la pantalla se indica "NO CONTROLLER"). Una vez conectado, la carga sigue con normalidad, haciendo una pausa dando tiempo a que se introduzca un "RUMBLE PAK" en el controlador (deseable):

Sin el controlador se puede comprobar que la consola funciona pero no se puede cargar el juego. El "RUMBLE PAK" es deseable pero no necesario. Se pulsa START en el controlador y se finaliza la carga:

Consola Nintendo 64 (modelo NUS-001 (EUR) (1997) (2)

Adquirida en España. Nº de serie: NUP13301681 (made in Japan)

En la parte frontal tenía cuatro conectores (de tres pines) para los controladores, específicos de la consola.

Los módulos de expansión (el original "Jumper Pak" o el "Expansion Pak") se colocaban en el compartimento (con tapa) situado en la carcasa superior (MEMORY EXPANSION).

En la parte posterior tenía el conector de vídeo y sonido (MULTI OUT) que era igual al de la Super Nintendo y un alojamiento para la fuente de alimentación (con conector de seis pines) específica de la consola (3,3V 2,7A y 12V 0,8A).

En la prueba de funcionamiento con la fuente de alimentación de la otra N64. La consola no continúa con la carga del juego hasta que se conecte un controlador. Una vez conectado, el juego se carga con normalidad (con una pausa intermedia para preguntar si se conecta un "RUMBLE PAK").

Consola Nintendo 64 (modelo NUS-001 (EUR) (1997) (3)

Adquirida en España. Nº de serie: NUP13300123 (made in Japan)

Sustituyó a la consola Super Nintendo en 1996 (1997 en Europa). Con procesador de 64 bits utilizaba cartuchos para reproducir los juegos. Compitió en desventaja con las consolas Sega Saturn y Sony Play Station que ya utilizaban lector de CD como soporte. Inicialmente la consola salió al mercado en color gris oscuro y posteriormente tuvo versiones con la carcasa transparente (de distintos colores) y varias ediciones especiales. Incorporaba un procesador NEC VR4300 (64 bits), con 4MB de RAM (ampliables a 8MB), cartuchos con 64Mb de ROM, varias resoluciones gráficas con 16,8 millones de colores en pantalla y sonido estéreo. Contaba también con un coprocesador (RCP) y un procesador de vídeo (GPU).

En la carcasa inferior tenía un puerto de expansión (EXT) en donde se podía conectar un reproductor de CD ("Nintendo Disk Drive 64")

En la parte posterior tenía un conector de vídeo y sonido (MULTI OUT) y un alojamiento para la fuente de alimentación (con conector de seis pines) específica de la consola (3,3V 2,7A y 12V 0,8A).

La fuente de alimentación era específica de la consola.

El cable de vídeo y sonido era compatible con la anterior consola de Nintendo (SNES). Los cartuchos eran específicos de la N64. Para la prueba de funcionamiento de han utilizado la fuente de alimentación, el cable de vídeo y el cartucho adquiridos con la consola. La N64 funciona correctamente.

Controlador Nintendo 64 (modelo NUS 005)

Adquirido en España. Nº de serie. S/N (made in China)

Controlador específico para la consola Nintendo 64. En la carcasa superior tiene una cruceta de movimiento (a la izquierda), un pulsador de inicio (START) de color rojo y un pequeño joystick de movimiento en todas direcciones (centrados en la carcasa) y, a la derecha, dos pulsadores de color azul (A) y verde (B) y, además, otros cuatro pulsadores (C) cada una con un triángulo de indicación de dirección (arriba, abajo, izquierda y derecha)

En la carcasa inferior tiene un conector para los módulos de expansión (Rumble Pak, Transfer Pak y Memory Card/Controller Pak) u un pulsador de acción o disparo centrado en la carcasa. En la parte posterior (a la izquierda y a la derecha) tiene otros dos pulsadores de acción o disparo

Controlador Nintendo 64 color rojo (modelo NUS 005)

Adquirido en España. Nº de serie. S/N (made in China)

Nintendo 64 Rumble Pak (modelo NUS-013).
Adquirido en España. Nº de serie: S/N (made in Japan)

Módulo de expansión de la consola N64 que se inserta en el conector del controlador. Su cometido es producir vibraciones que transmite al jugador en función de las distintas circunstancias por las que transcurre el juego.

Para generar las vibraciones necesita tener insertadas dos pilas LR03 de 1,5V (AAA) que se alojan en el compartimento situado en la carcasa posterior.

Su forma externa está optimizada para que se integre perfectamente en el controlador.

Nintendo 64 Transfer Pak (modelo NUS 019)
Adquirido en España. Nº de serie: S/N (made in Japan)

Adaptador que se conecta en el controlador y permite intercambiar datos entre cartuchos (de una pequeña selección de juegos) de Game Boy entre ellos o con uno de N64. También permite jugar con los cartuchos de de GB o GBC en una N64 (de forma similar al Super Game Boy de la SNES) aunque solo es posible cuando está insertado uno que sea compatible con el de N64 (tienen que estar insertados los dos a la vez). Diseñado expresamente para juegos específicos (16 cartuchos de N64 con uno o varios de GB o GBA). Entre ellos dos de "Mario" (N64 y GBC): Mario Golf y Mario Tennis, dos de "Pokémon": "Pokémon Stadium" de N64 con "Rojo", "Azul" y "Amarillo" de GB y "Pokémon Stadium II" de N64 con la mayor parte de los juegos "Pokémon" de GB y GBC y varios juegos más, entre ellos, "Mario Artist", "Perfect Dark" y "Mickey's Speedway USA". Necesita disponer de un cartucho (de los 16 disponibles) de N64 y uno de los compatibles de GB o GBC (también puede transferir las fotos de la cámara GB en el "Mario Artist").

El Transfer Pak dispone de un conector que se inserta en el controlador de la consola y de otro similar a la de la consola portátil GB/GBC.

El conector para los cartuchos GB/GBA está situado en la carcasa superior y el que se inserta en el controlador en la carcasa inferior.

Una ver insertado en adaptador queda situado en posición invertida.

Prueba de funcionamiento. Se ha hecho una prueba de funcionamiento con el cartucho de N64 "Pokémon Stadium" y el de GB "Pokémon" de color amarillo. La consola con el Transfer Pak se inicia con el cartucho de N64.

Seguidamente aparece el menú de selección de los cartuchos de GB (hasta un máximo de cuatro, uno por controlador). En este caso solo hay un cartucho insertado (con el aviso: "el cartucho no se guardó en un Centro Pokémon"). Una vez seleccionado, se entra en el siguiente menú con tres opciones: "Lucha ahora" para una partida rápida (1 o 2 jugadores); "Pokémon Stadium" en donde se encuentra el estadio, los lugares de batalla, el laboratorio Pokémon (lab) y mini juegos y, en tercer lugar, "VS Evento Batalla) para un combate entre dos jugadores (no permite acceder si solo hay un controlador conectado).

En "Lucha ahora", después de elegir entre uno o dos jugadores, se accede a un menú previo al inicio del combate (en este caso con un solo jugador). Dentro de "Pokémon Stadiun" se accede a otro menú con tres opciones: la primera es el "Laboratorio del doctor OAK" (a la izquierda) que permite comprobar la biblioteca Pokédex (hay que conseguir una durante la partida), organizar objetos e intercambiar Pokémon; la segunda es el "Stadium" (en el centro) en el que se entra directamente en la arena de combate con cuatro niveles a elegir y la tercera es la "Torre GB" (a la derecha) que se utiliza para jugar con un cartucho de GB.

En "Stadium" se elige el nivel en el primer menú (Poke Ball, Super Ball, Ultra Ball y Master Ball) y, una vez elegido, se selecciona el tipo de torneo. En la "Torre GB" se selecciona el cartucho de GB y se inicia (o continúa) una partida. Uno de los primeros objetivos es conseguir una biblioteca Pokedex interactuando con otros personajes.

Por último, en el laboratorio se revisa la biblioteca y se intercambian los Pokémon. Para acceder al laboratorio es necesario haber guardado una partida dentro de un "Centro Pokémon" (hay un "Centro Pokémon" en cada una de las ciudades que se visitan durante el juego). Dentro del laboratorio se tienen cuatro posibilidades (de izquierda a derecha): PC para estudiar y organizar Pokémon, una "máquina" para cambiar Pokémon entre cartuchos GB, un selector de cartuchos GB en caso de que haya varios insertados (hasta cuatro, uno por controlador) y la biblioteca (portátil) Pokedex (no se puede acceder si no se ha conseguido anteriormente la biblioteca).

Poco se puede hacer en el laboratorio sin la biblioteca Pokedex y sin haber grabado una partida previa dentro de un centro Pokémon. Si se cumplen esos dos requisitos, ya es posible acceder a todas las posibilidades de intercambio de datos que proporciona el "Transfer Pak".

Memory Card para N64 (una unidad).

Adquiridas en España. Nº de serie: S/N

Para que funcione la consola N64 es necesario que tenga insertado (al menos) un Jumper pak, un cartucho y un controlador. Además en el controlador se puede insertar otros accesorios, que mejoran el desarrollo del juego (como la memory card/controller pak que permite guardar partidas) aunque no suelen ser imprescindibles para iniciar el juego.

Cartuchos:

Cables de vídeo, RF Switch (SNSP 003) y modulador de RF (NUS 003 EUR)

Con el cable de vídeo compuesto y sonido (conector MULTI OUT a tres RCA) se obtiene una imagen en pantalla de buena calidad. La imagen obtenida con el modulador RF (CH 3/CH 4) es notablemente inferior a la obtenida con el cable de vídeo.

Fuente de alimentación

Se acopla en la parte posterior de la consola mediante un conector de seis pines. Proporciona 3,3V DC 2,7A y 12V DC 0,8A .

Consolas compatibles con la Nintendo (NES)

Consolas compatibles con conector 72 pines y componentes originales

En el documento de datos técnicos de la consola original de Nintendo (NES Specifications), se identifica el procesador (CPU 2A03), versión del 6502 (la versión PAL tiene un procesador 2A07) y se indica que su coprocesador gráfico es una PPU (Pictures Proccesing Unit). También se especifica la memoria RAM: una WRAM de 2K (en un IC), una VRAM de 2K (en un IC) y 256 bytes de RAM para los "sprites" (SPR-RAM).

En el documento también se indica que la memoria SPR-RAM de 256 bytes está integrada en la PPU y que solo es accesible a través de los puertos de entrada y salida..

Las consolas compatibles NES (con conector de 72 pines) se fabricaron con una placa base con los componentes principales similares a los que tenía consola original: un procesador (CPU), un coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM de 2K (WRAM) y otro IC de RAM también de 2K para los gráficos (VRAM). Su fuente de alimentación (9V DC) se correspondía con la que tenía la FAMICOM (la fuente de alimentación de la NES era de 9V AC). Los distintos modelos se diferenciaban por su forma externa, tamaño y los conectores de los controladores. La colección tiene varios modelos:

Con aspecto similar a la NES (tamaño y conectores): la BIT 72
De menor tamaño con aspecto similar y mismos conectores: varios modelos (conocidos como NASA).
Imitación de una consola SNES y mismos conectores: Super Com 72.
Imitación PSone y mismos conectores: Power Station One

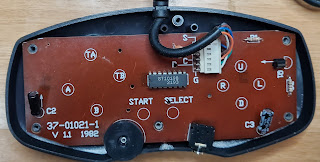

Otros formatos y conectores DB9: MX Onda

Consola compatible NES de aspecto similar

Consola BIT 72 Video Game System (Family Fun Creator)

Adquirida en España. Nº de serie: 04147 (fabricación no indicada)

Consola compatible con cartuchos y controladores de juego originales de la consola Nintendo (NES). La consola "BIT 72 Video Game System" se vendió en varios países europeos dentro de una caja, en la que se indicaba el nombre completo "Family Fun Creator BIT 72, Video Game System". Tenía un puerto para cartuchos con un conector de 72 pines compatible con la consola de Nintendo (el sistema empleado para insertar el cartucho era similar). Los componentes internos (CPU, PPU y RAM) eran similares a los que tenían las consola Family Computer (Famicom) y NES originales. Su arquitectura interna (no tenía puerto de expansión y sus componentes estaban distribuidos en dos placas base), recordaba a la primera versión de la Famicom, mientras que por su forma externa, tamaño, conectores y carga de cartuchos, se asemejaba a la NES. La consola se vendía con dos controladores.

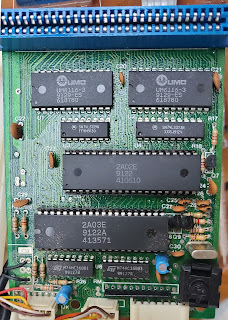

La consola BIT 72 incorporaba un procesador 2A03E, una PPU 2A02E (usada también en algunas versiones de la consola Famicom vendida en Rusia como Dendy), 2K de WRAM (en un IC), 2K de VRAM (en un IC) y 256 bytes para el mapa de bits (dentro de la PPU). Disponía de un modo gráfico, con una paleta de 48 colores y sonido mono. El puerto para cartuchos estaba situado en la parte frontal, con una tapa (en bisel inclinado) en la que se indicaba el nombre de la consola ("BIT 72 VIDEO GAME SYSTEM").

En la parte frontal tenía los conectores para los dos controladores (1 y 2), un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER).

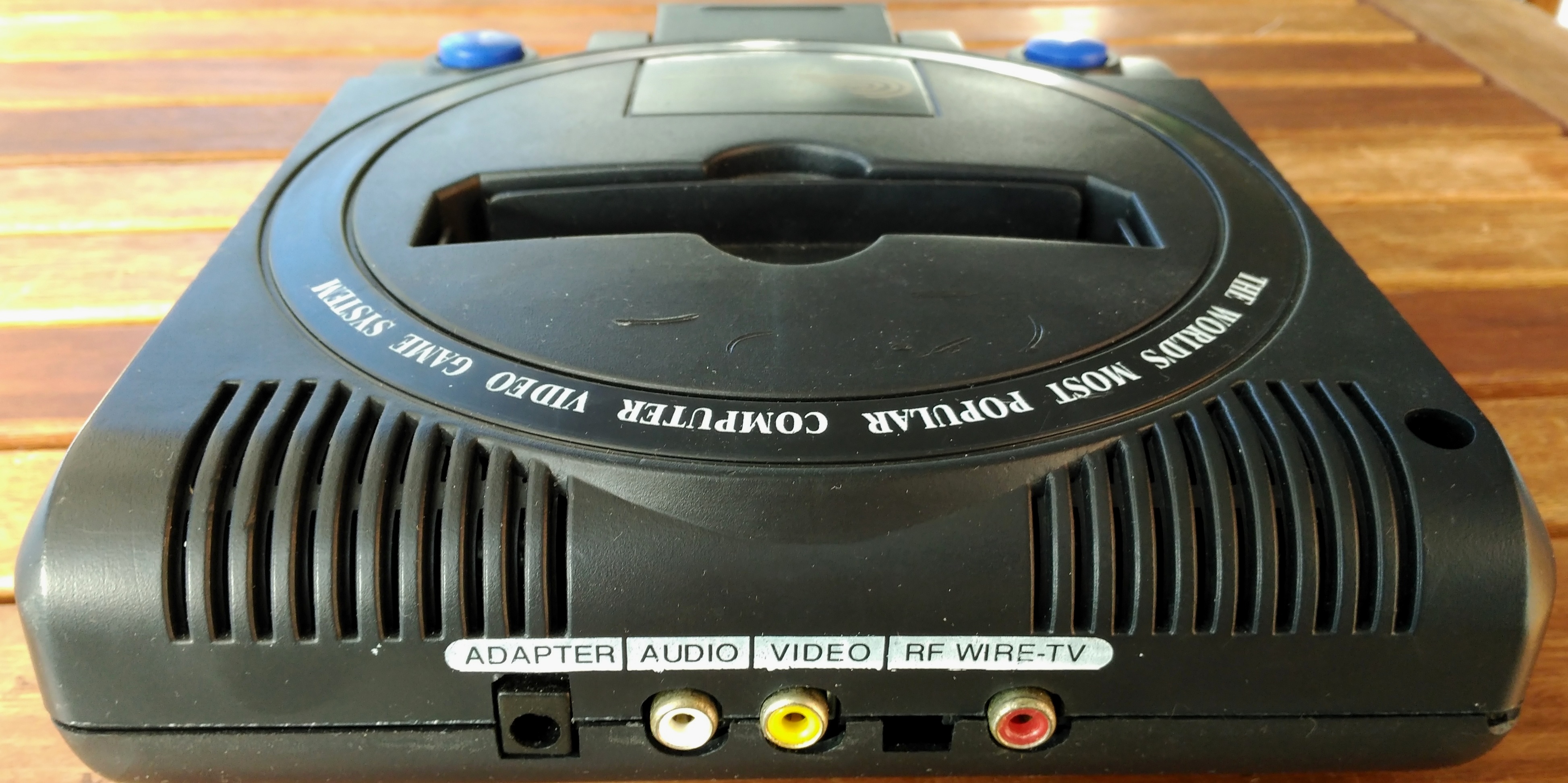

En la parte posterior tenía un conector (ADAPTOR) para la fuente de alimentación externa (9V DC, centro negativo) y un conector RF a la TV (PAL B, VHF canal 3)

En el lateral derecho tenía un conector RCA (AUDIO) de sonido y otro conector RCA (VIDEO) de vídeo compuesto (PAL).

En la caja se indicaban las características de la consola (su tamaño, conectores y calidad de imagen y sonido eran similares a la NES). En la carcasa inferior tenía una tapa (simulada) para un puerto de expansión interno (a diferencia de la consola original, no tiene puerto interno). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista el mecanismo mecánico de carga de los cartuchos (sujeto con cuatro tornillos a la carcasa inferior) y una placa secundaria de alimentación, sonido e imagen (RF y vídeo compuesto).

Se extraían los tornillos de sujeción del mecanismo de carga y se retiraba, quedando a la vista el reverso de la placa base apoyada, sin tornillos de sujeción, en la carcasa inferior (para divisar los componentes internos (CPU, PPU y RAM) era preciso girar la placa).

El procesador (2A03E) es el IC que está en posición vertical. La PPU (2A02E) está a la izquierda del procesador. Los dos IC,s de RAM (WRAM y VRAM) GoldStar GM76C28-10, de 2K cada uno, están a la izquierda y a la derecha del procesador.

La calidad es similar a la que tenía la consola original NES.

Contaba con dos controladores (AUTO FIRE JOYSTICK). El principal tenía una cruceta de movimiento en todas direcciones y seis pulsadores (TURBO B, TURBO A, SELECT, START, A y B). El controlador secundario no tenía los pulsadores "SELECT" y "START"

Consolas con conector de 72 pines y menor tamaño (conocidas como NASA)

Aunque de menor tamaño, su aspecto externo era similar a la NES y utilizaban los mismos controladores (tenían los mismos conectores). Los componentes principales de la placa base eran similares a los originales: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM de 2K (WRAM) y un IC de RAM de 2K (VRAM). Los conectores para los controladores mismos conectores. La placa base tuvo varias revisiones:

Primera: Placa base con los componentes principales, un conector de 72 pines (para un cartucho externo) y cuatro conectores: uno para la placa de alimentación, vídeo y sonido, un conector para la placa de encendido y reinicio y dos conectores para los controladores.
Segunda: Se añadió un conector de 60 pines (para un cartucho interno) al resto de conectores de la placa base: el conector de 72 pines para un cartucho externo y los otro cuatro conectores (el de la placa de alimentación, vídeo y sonido, el de la placa de encendido y reinicio y los dos conectores para los controladores).
Tercera: Se integraron en la placa base principal, la placa de encendido y reinicio y los dos conectores para los controladores. Esta modificación interna afectó a la situación de los conectores de los controladores en la parte frontal, al intercambiar su posición (ahora a la izquierda) con el interruptor de encendido y el pulsador de reinicio (ahora a la derecha).
Cuarta: Similar a la anterior, pero con solo el puerto para cartuchos externos.

Computer Video Game (TV Game Console DY-636)

Adquirida en España. Nº de serie: 0030631 (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la primera placa base con un solo puerto para cartuchos y, además, otras dos placas de menor tamaño: una de alimentación y vídeo y otra placa de encendido y reinicio (posteriormente se integró en la placa base principal).

La consola Computer Video Game modelo DY-636 (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NP) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. En la carcasa superior (compartido con la parte frontal) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

El acceso al puerto de cartuchos (72 pines) estaba en la parte frontal (etiquetado como "COMPUTER VIDEO GAME"). En la parte frontal también tenía el interruptor de encendido/apagado (POWER), un pulsador de reinicio (RESET) y dos conectores (I/II) compatibles con la pistola óptica y los controladores originales (NES).

En el lateral derecho tenía un conector RCA de vídeo compuesto (VIDEO) y un conector RCA de sonido (AUDIO). El espacio reservado para el conector "jack" de sonido estéreo (disponible en otras versiones) estaba tapado.

En la parte posterior tenía un conector de la fuente de alimentación (7,5V/10V DC, centro negativo) y un conector con la señal RF (PAL) para la TV (RF OUT).

En la etiqueta de la carcasa inferior se indicaba el modelo (DY-636) y el número de serie (0030631). El lugar de fabricación (made in Taiwan) estaba grabado en relieve en la carcasa. para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y otras dos placas de menor tamaño: una de alimentación, vídeo y sonido y otra de encendido/apagado y de reinicio. Los conectores de controladores eran independientes de la placa base (se unían a la placa mediante cables).

El procesador (CPU) de Toshiba (TA-03NP1 9118) está a la izquierda, el procesador gráfico (PPU) de Toshiba (TA-02NP 9116) con 256 bytes de RAM está centrado en la placa. Los IC,s de RAM (Winbond W2416-10L), de 2K de RAM cada uno, están situados uno a la izquierda y otro a la derecha de la PPU.

La consola funciona con los mismos cartuchos que cartuchos de la consola original.

Computer Video Game (TV Game Console DY-636-400) (400 juegos)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la segunda placa base con dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 400 juegos) y, además otras dos placas de menor tamaño: una de alimentación y vídeo y otra placa de encendido y reinicio (posteriormente se integró en la placa base principal).

La consola Computer Video Game modelo DY-636-400 (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NP) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM específica de 8K (en IC) y una ROM (en un IC) con los 400 juegos. En la carcasa superior (compartido con la parte frontal) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

En el lateral derecho tenía un conector RCA (VIDEO) de vídeo compuesto (PAL) y un conector RCA (AUDIO) de sonido. El espacio reservado para el conector "jack" de sonido estéreo (disponible en otras versiones) estaba tapado.

En la parte posterior tenía el conector de la fuente de alimentación (7,5V/10V DC, centro negativo) y un conector con la señal RF (PAL) para la TV.

En la etiqueta de la carcasa inferior se indicaba el modelo (DY-636 400). Falta el número de serie (el espacio reservado está vacío). para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y otras dos placas de menor tamaño: una de alimentación, vídeo y sonido y otra de encendido/apagado y de reinicio. Los conectores de controladores eran independientes de la placa base (se unían a la placa mediante cables).

El procesador (CPU) de Toshiba (TA-03NP1 9226) y el procesador gráfico (PPU) de Toshiba (TA-02NP 9225). Los dos IC,s de RAM (Hyundai HY6116ALP-10), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU.

El cartucho con los juegos estaba insertado en el conector interior de 60 pines (oculto debajo de la placa base). Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 400 juegos ("400 in 1"). La placa tiene un IC de RAM de 8K (Hyundai HY6264ALP-70) y un IC de ROM específico con los 400 juegos (068-N400 5003AJG384-PA20C).

Si no tiene un cartucho externo insertado, se ejecuta el menú de inicio con un listado de los juegos incluidos en el cartucho interno.

Brigmton (Entertainment Computer System) (BV-72/190D) (190 juegos)

Adquirida en España. Nº de serie: 0004856 (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la tercera placa base con los dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 190 juegos) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido.

La consola Brigmton modelo BV-72/190D, con 190 juegos (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NPB) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. En la carcasa superior (compartido con la parte frontal) tenía un pulsador de color negro (EJECT) que facilitaba la expulsión de los cartuchos. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM de 16K (en dos IC,s) y una ROM específica (en un IC) con los 190 juegos. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

El acceso al puerto de cartuchos (72 pines) estaba en la parte frontal (etiquetado como "ENTERTAINMENT COMPUTER SYSTEM"). En la parte frontal también tenía dos conectores (TURBO PAD 1/2) compatibles con la pistola óptica y los controladores originales NES, un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET).

En el lateral derecho tenía un conector jack para auriculares (HEAD PHONE), un conector RCA (AUDIO) de sonido y un conector RCA (VIDEO) de vídeo compuesto (PAL).

En la parte posterior tenía un conector (ADAPTER) de la fuente de alimentación externa (7,5V/10V DC, centro negativo) y un conector RF (RF SWITH) para la TV (PAL). Encima de ellos tenía un pulsador (EJECT) para facilitar la extracción de los cartuchos externos.

En la etiqueta de la carcasa inferior se indicaba el modelo (B-727 190D) y el número de serie (0004856). El lugar de fabricación (made in Taiwan) está grabado en relieve en la carcasa inferior. Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base, el sistema mecánico de expulsión del cartucho externo (en otras versiones, está unido a la carcasa superior) y una placa (de menor tamaño) de alimentación, vídeo y sonido. Además, la placa base tiene integrados los conectores de controladores y la placa de los sistemas de encendido/apagado y de reinicio (en otras versiones eran independientes).

El procesador (CPU) de Toshiba (TA-03NP1 9230) y el procesador gráfico (PPU) de Toshiba (TA-02NPB 9234). Los dos IC,s de RAM (GoldStar GM76C28A-10), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU.

El cartucho con los juegos estaba insertado en el conector interior de 60 pines (oculto debajo de la placa base). Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 190 juegos ("190 in 1"). La placa tiene dos IC de RAM de 8K (MOSEL T6164L-70PC) y un IC de ROM específico con los 190 juegos (C-190).

Si no tiene un cartucho externo insertado, se ejecuta el menú de inicio con un listado de los juegos incluidos en el cartucho interno.

La consola se vendía con dos controladores y una pistola óptica. Los controladores SUPER CARD tenían una cruceta de dirección a la izquierda, dos pulsadores en el centro (SELECT y START) y dos pulsadores de acción a la derecha (A/B y opción turbo).

Computer Video Game (Entertainment Computer System) (190 juegos)

Adquirida en España. Nº de serie: A78-988573 (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la tercera placa base con los dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 190 juegos) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido.. Se vendía con dos controladores, la pistola óptica y cables.

La consola Computer Video Game, con 190 juegos (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NPB) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM de 8K (en un IC) y una ROM específica (en un IC) con los 190 juegos. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

En el lateral derecho tenía un conector RCA (VIDEO) de vídeo compuesto (PAL) y un conector RCA de sonido (AUDIO). No tenía conector jack para auriculares estéreo (estaba tapado).

En la parte posterior tenía un conector (ADAPTER) para la fuente de alimentación externa (7,5V/10V DC, centro negativo) y un conector RF (RF SWITH) para la TV (PAL). Encima de ellos tenía un pulsador (EJECT) para facilitar la extracción de los cartuchos externos.

En las etiquetas de la carcasa inferior se indicaba el número de serie (A78-988573) y el lugar de fabricación (made in Taiwan). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una placa (de menor tamaño) de alimentación, vídeo y sonido. Además, la placa base tiene integrados los conectores de controladores y la placa de los sistemas de encendido/apagado y de reinicio (en otras versiones eran independientes).

El procesador (CPU) de Toshiba (TA-03NP1 8246) (CPU) y el coprocesador gráfico (PPU) de Toshiba (TA-02NPB 9244) estaban centrados en la placa. Los IC,s RAM (Winbond W2416-70L), de 2K cada uno, estaban uno a la izquierda de la CPU y otro a la derecha de la PPU,

El cartucho con los juegos estaba insertado en el conector interior de 60 pines (oculto debajo de la placa base). Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 190 juegos ("190 in 1"). La placa tiene un IC de RAM de 8K (Winbond W2466V) y un IC de ROM específico con los 190 juegos (5003AJ326-PA20C).

Sin un cartucho externo insertado, se ejecuta el menú de inicio con un listado de los juegos incluidos en el cartucho interno.

Computer Video Game (Entertainment Computer System) (168 juegos)

Adquirida en España. Nº de serie: S/N (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la tercera placa base con los dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 168 juegos) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido.

La consola Computer Video Game, con 168 juegos (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NPB) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM de 8K (en un IC) y una ROM específica (en un IC) con los 168 juegos. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

El acceso al puerto de cartuchos (72 pines) estaba en la parte frontal (supuestamente etiquetado como "ENTERTAINMENT COMPUTER SYSTEM"). En la parte frontal también tenía dos conectores (TURBO PAD 1/2) compatibles con la pistola óptica y los controladores originales NES, un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET).

En el lateral derecho tenía un conector RCA (VIDEO) de vídeo compuesto (PAL) y un conector RCA de sonido (AUDIO). No tenía conector jack para auriculares estéreo (estaba tapado).

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (made in Taiwan). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una placa (de menor tamaño) de alimentación, vídeo y sonido. Además, la placa base tiene integrados los conectores de controladores y la placa de los sistemas de encendido/apagado y de reinicio (en otras versiones eran independientes).

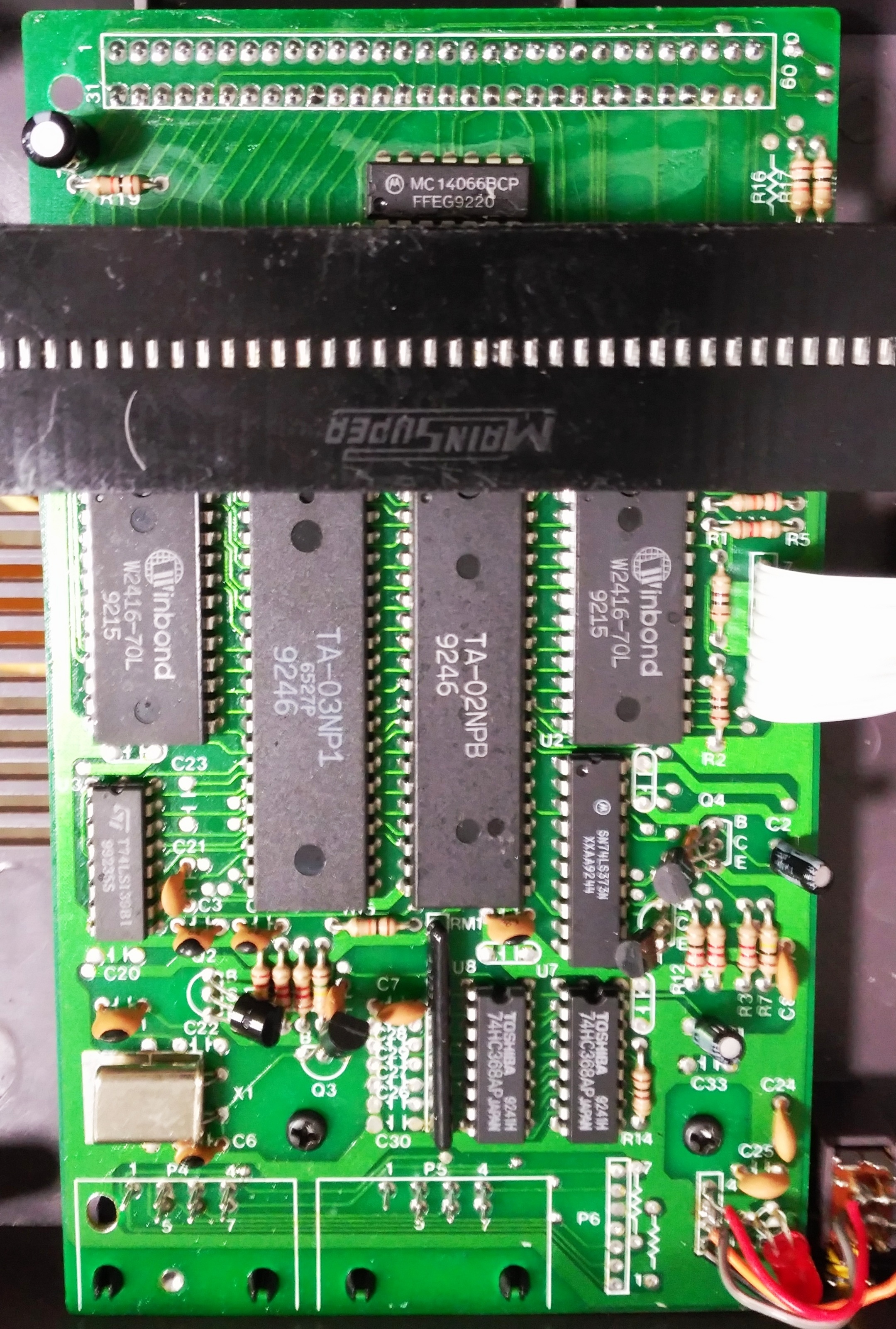

El procesador (CPU) de Toshiba (TA-03NP1 9246) y el procesador gráfico (PPU) de Toshiba (TA-02NPB 9246) están en el centro de la placa. Los dos IC,s de RAM (Winbond W2416-70L), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU.

El cartucho con los juegos estaba insertado en el conector interior de 60 pines (oculto debajo de la placa base). Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 168 juegos ("168 in 1"). La placa tiene un IC de RAM de 8K (MB81C78A-45P-SK) y un IC de ROM específico con los 168 juegos (5003AJ326-PB20C).

Sin un cartucho externo insertado, se ejecuta el menú de inicio con un listado de los juegos incluidos en el cartucho interno.

Argo Action Set AT-72G (Family Computer System) (20 juegos)

Adquirida en España. No de serie: 2081215 (fabricación no indicada)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la tercera placa base con los dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 20 juegos) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido. Se vendía en una caja con todos los accesorios: dos controladores, una pistola óptica, cable de vídeo y sonido y cable para TV RF con adaptador (switch box). En la caja se también se incluía un pequeño manual de empleo.

La consola Argo Action Set AT-72G, con 20 juegos (compatible NES) incorporaba un procesador de Toshiba (TA-03NP1), un coprocesador de gráficos (PPU) de Toshiba (TA-02NP) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM de 8K (en un IC) y una ROM específica (en un IC) con los 20 juegos. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

El acceso al puerto de cartuchos (72 pines) estaba en la parte frontal (etiquetado como "FAMILY COMPUTER SYSTEM"). En la parte frontal también tenía dos conectores (TURBO PAD 1/2) compatibles con la pistola óptica y los controladores originales NES, un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET).

En el lateral derecho tenía un conector RCA de vídeo compuesto (VIDEO), un conector RCA de sonido (AUDIO) y un conector jack para auriculares estéreo (HEAD PHONE).

En las etiquetas de la carcasa inferior se indica el número de serie (2081215) y se incluye un listado de los 20 juegos incluidos en el cartucho interno. Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una placa (de menor tamaño) de alimentación, vídeo y sonido. Además, la placa base tiene integrados los conectores de controladores y la placa de los sistemas de encendido/apagado y de reinicio (en otras versiones eran independientes).

El procesador (CPU) de Toshiba (TA-03NP1 9308) y el coprocesador gráfico (PPU) de Toshiba (TA-02NP 9308) están centrados en la placa. Los dos IC,s de RAM (Goldstar GM76C28A-10), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU.

El cartucho con los juegos estaba insertado en el conector interior de 60 pines (oculto debajo de la placa base). Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 20 juegos ("20 in 1"). La placa tiene un IC de RAM de 8K (Winbond W2466V) y un IC de ROM específico con los 20 juegos (4002).

Sin un cartucho externo insertado, se ejecuta el menú de inicio con un listado de los juegos incluidos en el cartucho interno.

Tanto en un lateral de la caja como en el manual (Operation Manual) se indicaban las características de la consola: procesador de 8 Bits (CPU N-CH), controlador de vídeo (PPU N-CH), 4K de RAM (en dos IC,s) y 32K de ROM (máximo).

En el manual se detalla su instalación.

La consola se vendía con dos controladores y una pistola óptica.

Toy Video Game (Entertainment Computer System) (4500 juegos)

Adquirida en España. Nº de serie: S/N (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la tercera placa base con los dos conectores para cartuchos, el de 72 pines y el de 60 pines (con un cartucho con 4500 juegos) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido. Se ha recibido con dos controladores , tres cartuchos y adaptador RF (switch box)..

La consola Toy Video Game, con 4500 juegos (compatible NES) incorporaba un procesador de UMC (UA6527P), un coprocesador de gráficos (PPU) de UMC (UA6538) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. Además, tenía conectado de forma permanente un cartucho (solo la placa base) en el conector de 60 pines, con una RAM de 8K (en un IC) y una ROM específica (en un IC) con los 4500 juegos. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

En el lateral derecho tenía un conector RCA de vídeo compuesto (VIDEO) y un conector RCA de sonido (AUDIO). A la izquierda de los conectores tiene un espacio (tapado) ocupado por un conector jack para auriculares estéreo en otras consolas compartibles.

En la parte posterior tenía un conector (ADAPTER) para la fuente de alimentación externa (10V DC, 0,85A, centro negativo) y un conector RF (RF SWITH) para la TV (PAL). Encima de ellos tenía un pulsador (EJECT) para facilitar la extracción de los cartuchos externos (puede utilizar una fuente de alimentación era de 9V DC, centro negativo).

En la etiqueta de la carcasa inferior se indica el nombre y modelo (TV VIDEO GAME - TOY VIDEO CONSOLA) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y la placa (de menor tamaño) de alimentación, vídeo y sonido. La placa base tiene integrados los conectores de controladores y la placa de los sistemas de encendido/apagado y de reinicio (en las primeras versiones eran independientes).

El procesador (CPU) de UMC (UA6527P) y el coprocesador gráfico (PPU) de UMC (UA6538) están centrados en la placa. Los dos IC,s de RAM (UM6516), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU. El conector de 60 pines, con la placa del cartucho con los juegos, está en el reverso de la placa.

Esta consola tiene insertado de forma permanente un cartucho (solo la placa) con 4500 juegos ("4500 in 1"). La placa tiene un IC de RAM de 8K de UMC (UM6264A-10L) y un IC de ROM específico con los 4500 juegos (8013).

Se recibió con dos controladores compatibles

La consola se inicia con el menú de los juegos (los pulsadores de los controladores se utilizan para avanzar (A) y retroceder (B) las páginas del menú).

Se recibió con tres cartuchos "Entertainment Computer System": 160 en 1, Street Fighter III y, específico para la pistola óptica, el cartucho "4 en 1" (MACROS, HOGAN'S ALLEY, DUCK HUNT y WILD GUNMAM).

Yess! Entertainment Computer System (YS-91P) (1991)

Adquirida en España. Nº de serie: 2096480 (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la cuarta placa base con el conector de 72 pines para un cartucho externo (no tiene juegos en memoria) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido. Se vendió con el nombre genérico de "Yess! Entertainment Computer System" (modelo YS-91P).

La consola Yess! Enterteinment Computer System (compatible NES) incorporaba un procesador de UMC (UA6527P), un coprocesador de gráficos (PPU) de UMC (UA6538) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

En el lateral derecho tenía un conector RCA de vídeo compuesto (VIDEO), un conector RCA de sonido (AUDIO) y un conector jack para auriculares estéreo (HEAD PHONE).

En la etiqueta de la carcasa inferior se indica el nombre (ENTERTAINMENT COMPUTER SYSTEM), la marca (YESS!), el número de serie (096480) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y la placa (de menor tamaño) de alimentación, vídeo y sonido.

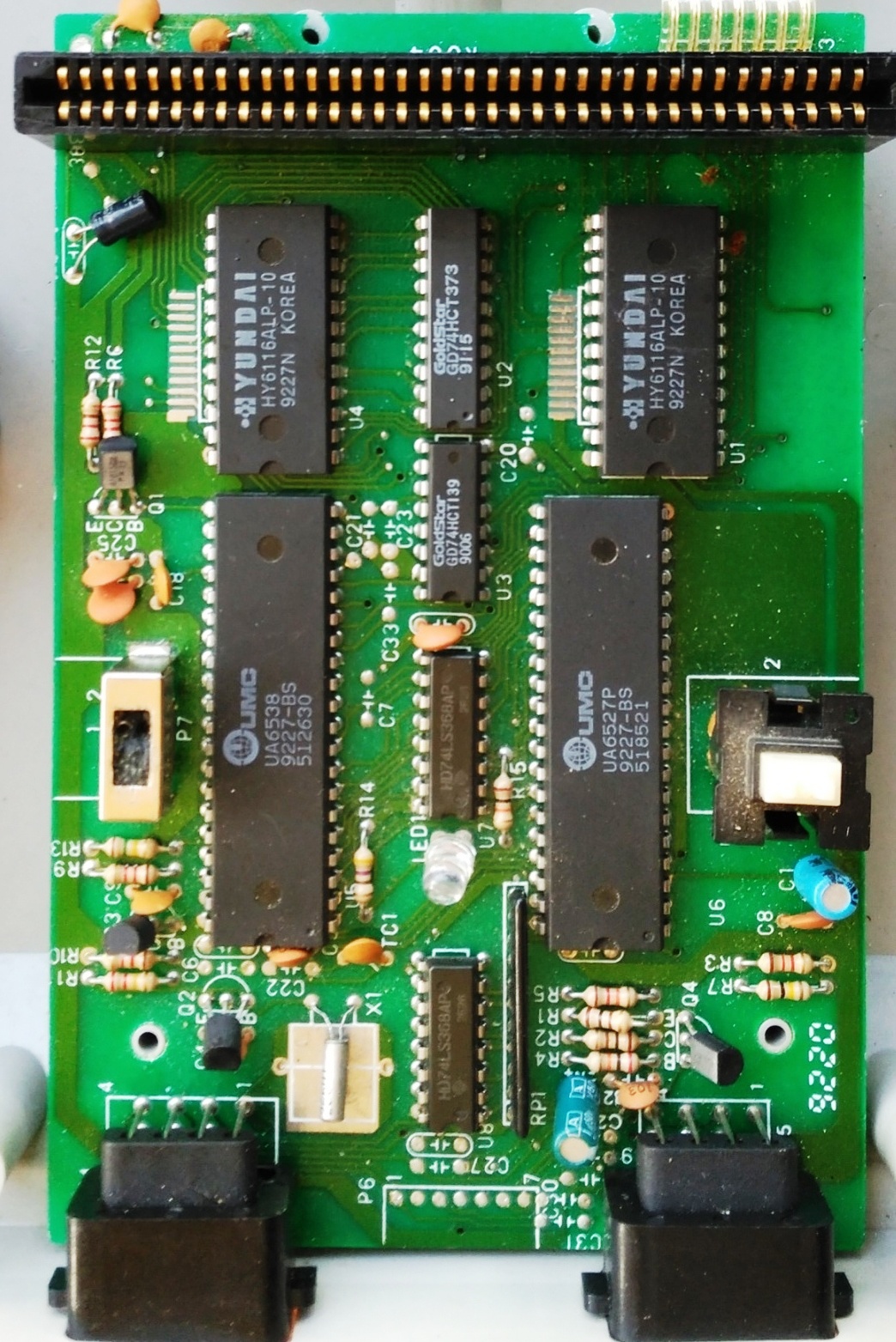

El procesador (CPU) de UMC (UA6527P) y el coprocesador gráfico (PPU) de UMC (UA6538) están centrados en la placa. Los dos IC,s de RAM (Hyundai HY6116ALP-10), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU.

La consola funciona correctamente.

Entertainment Computer System (1991)

Adquirida en España. Nº de serie: 266401 (made in Taiwan)

Consola compatible NES con conector de cartuchos de 72 pines. Por su tamaño y forma externa forma parte de un grupo de consolas compatibles conocidas como "NASA". Su placa base mantenía los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM (WRAM) de 2K y otro IC de RAM (VRAM) también de 2K. La placa base tuvo varias revisiones: una placa inicial con un conector de 72 pines para un cartucho externo, una segunda placa con dos conectores para los cartuchos (72 pines para un cartucho externo y 60 pines para uno interno), una tercera placa con los dos conectores para cartuchos (externo e interno) en la que se integraron los dos conectores para los controladores (antes independientes de la placa) y una cuarta, similar a la anterior, pero con solo el conector externo. Esta consola tiene la cuarta placa base con el conector de 72 pines para un cartucho externo (no tiene juegos en memoria) y los dos conectores para los controladores. Además, tiene una segunda placa de menor tamaño, utilizada por los sistemas de alimentación, vídeo y sonido. Se vendió con el nombre genérico de "Entertainment Computer System" sin hacer referencia a la empresa distribuidora. Se ha recibido con un controlador, una pistola óptica, cable RF para la TV y la fuente de alimentación.

La consola Enterteinment Computer System (compatible NES) incorporaba un procesador de UMC (UA6527P), un coprocesador de gráficos (PPU) de UMC (UA6538) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s de 2K, uno de WRAM y otro de VRAM). La ROM con un máximo de 32K estaba en los cartuchos. Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono. En la carcasa superior (compartido con la parte posterior) tenía un pulsador (EJECT) que facilitaba la expulsión de los cartuchos.

En el lateral derecho tenía un conector RCA de vídeo compuesto (VIDEO), un conector RCA de sonido (AUDIO) y un conector jack para auriculares estéreo (HEAD PHONE).

En la parte posterior tenía un conector (ADAPTER) para la fuente de alimentación externa (10V DC, 0,85A, centro negativo) y un conector RF (RF SWITH) para la TV (PAL). Encima de ellos tenía un pulsador (EJECT) para facilitar la extracción de los cartuchos externos. Su fuente de alimentación era de 9V DC 0,85A, (centro negativo).

En la etiqueta de la carcasa inferior se indica el nombre (ENTERTAINMENT COMPUTER SYSTEM), el número de serie (266411) y el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y la placa (de menor tamaño) de alimentación, vídeo y sonido.

El procesador (CPU) de UMC (UA6527P) y el coprocesador gráfico (PPU) de UMC (UA6538) están centrados en la placa. Los dos IC,s de RAM (BR6116F-09), de 2K cada uno, están uno a la izquierda de la CPU y otro a la derecha de la PPU. En la esquina inferior izquierda se indica el año de fabricación (1991).

Se recibió con un controlador (Super Card) con función Turbo y una pistola óptica, los dos compatibles.

La consola funciona correctamente, tanto con el controlador como con la pistola óptica.

La prueba de funcionamiento se ha hecho con un cartucho compatible de 200 juegos (200 in 1). La fuente de alimentación proporciona 9V DC 0,85A (centro negativo)

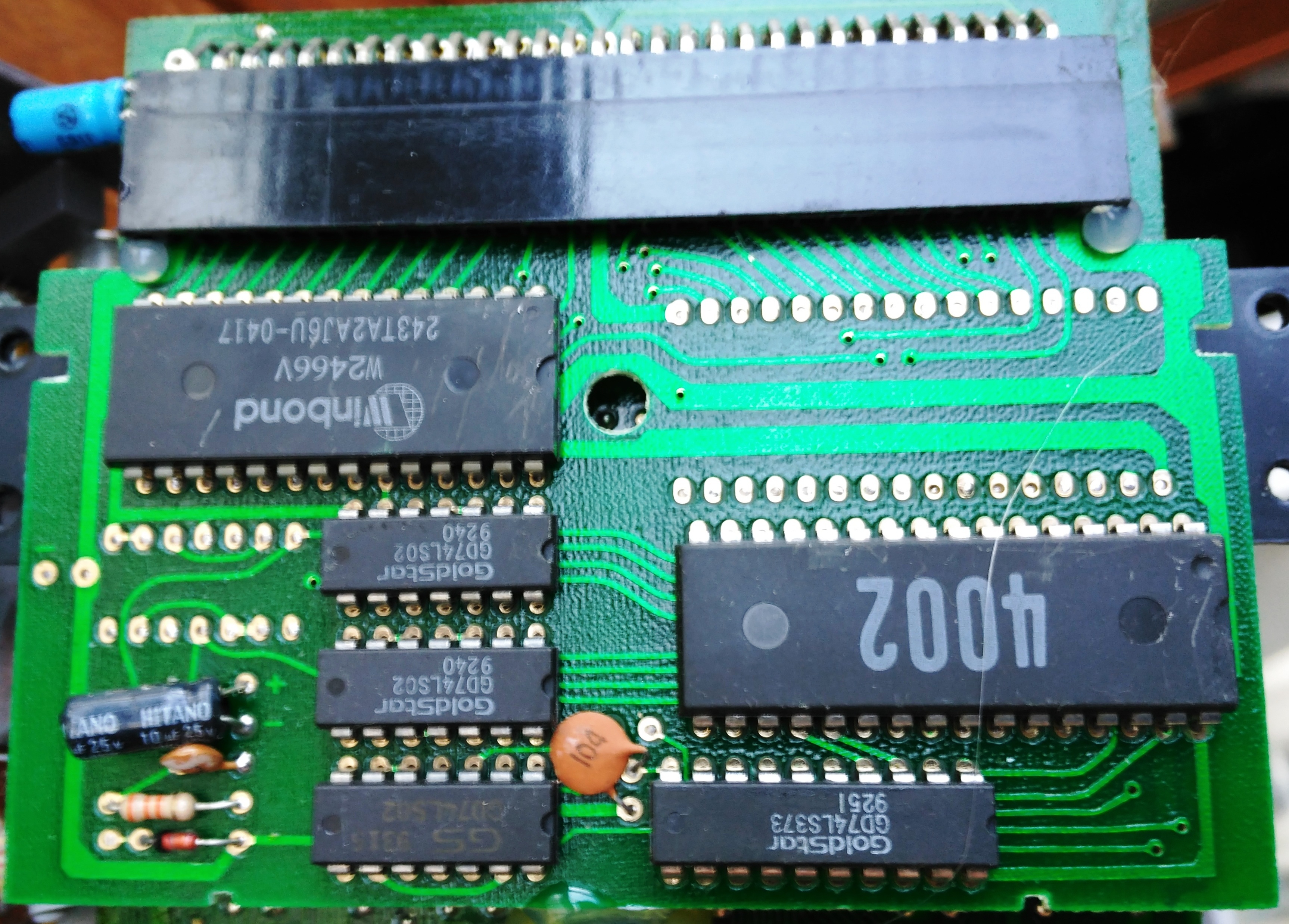

Placas cartuchos internas

Las consolas funcionaban tanto con los cartuchos externos (72 pines) como con los juegos incluidos en la placa de un cartucho (60 pines) insertado en el conector interno. Los juegos internos se limitaban a un reducido número de ellos, con varios niveles grabados de forma independiente. El cartucho externo de 72 pines tenían preferencia de carga.

En cartucho (placa) interno se puede utilizar en las consolas compatiblescon conector de 60 pines. La placa interna encaja en la carcasa de un cartucho de 60 pines (con algunas pequeñas modificaciones), Funcionan correctamente en una consola compatible Famicom.

Otras consolas de 72 pines compatibles

Super Com 72 Entertainment Computer System (modelo SP 72) (1)

Adquirida en España. Nº de serie: 126394 (made in Taiwan)

Consola compatible Nintendo (NES) con un aspecto exterior que imitaba a la consola Super Nintendo (SNES). Formaba parte de un conjunto de consolas compatibles que mantenían los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM de 2K (WRAM) y un IC de RAM de 2K (VRAM). Internamente tenía dos placas, la placa base con la CPU, la PPU, la RAM y los conectores de los controladores de la parte frontal y otra placa (de menor tamaño) con los conectores de alimentación, vídeo y sonido de la parte posterior. El puerto para cartuchos era de 72 pines compatible con los cartuchos originales de la consola NES de Nintendo (sin un cartucho insertado la consola no funcionaba). Se vendía con dos controladores compatibles y una pistola óptica.

La consola Super Com 72 modelo SP 72 (compatible NES) incorporaba un procesador (CPU) compatible 6502 (UMC UA6527P), un coprocesador gráfico (PPU) de UMC (UA6538) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s). El puerto para cartuchos estaba situado en la carcasa superior (imitaba al de SNES, aunque de menor tamaño). En la carcasa superior también estaban situados el interruptor de encendido/apagado (POWER), un pulsador de expulsión del cartucho (EJECT) en color rojo translucido que se iluminaba al conectar la consola (el diodo de encendido estaba debajo del pulsador) y, a la derecha, el pulsador de reinicio (RESET).

En la parte frontal tenía dos conectores de siete pines compatibles con los controladores y la pistola óptica de la consola original NES.

En la parte posterior tenía (de izquierda a derecha): un conector (AC ADAPTER) para una fuente de alimentación externa (10V DC 0,85mA, centro negativo), un conector RCA (AUDIO) de sonido, un conector RCA (VIDEO) de vídeo compuesto (PAL) y un conector RF para la TV (RF SWITCH).

En la etiqueta de la carcasa inferior se indicaba el modelo (SP-72), el número de serie (126394) y el lugar de fabricación (made in Taiwan), Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una pequeña placa de alimentación, vídeo y sonido.

El procesador (CPU) de UMC (UA6527P) está en posición vertical el centro de la placa (a la derecha). El coprocesador gráfico (PPU) de UMC (UA6538) con 256 bytes de RAM está, también en posición vertical, a la izquierda. Los dos IC,s de RAM (Hyundai HY6116ALP-10), de 2K cada uno, están en una línea superior, cerca del conector de cartuchos.

El cartucho se insertaba con la caratula dando frente al jugador.

Inicialmente la consola no funcionaba (el diodo de encendido no se iluminaba al encenderla). El regulador de voltaje (unido al disipador de calor a la derecha de la fotografía) estaba estropeado. Se sustituyó por otro equivalente y la consola funciona ahora correctamente. Se ha colocado en una caja con dos controladores y una pistola de otra Super Com 72 (no funcionaba). En la caja se indicaban las características de la consola (aunque le falta añadir un IC de RAM).

Super Com 72 Entertainment Computer System (modelo SP 72) (2)

Adquirida en España. Nº de serie: 126941 (made in Taiwan)

La consola Super Com 72 modelo SP 72 (compatible NES) incorporaba un procesador (CPU) compatible 6502 (UMC UA6527P), un coprocesador (PPU) de UMC (UA6538), con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM en dos IC,s. El puerto para cartuchos estaba situado en la carcasa superior (imitaba al de SNES, aunque de menor tamaño). En la carcasa superior también estaban situados el interruptor de encendido/apagado (POWER), un pulsador de expulsión del cartucho (EJECT) en color rojo translucido que se iluminaba al conectar la consola (el diodo de encendido estaba debajo del pulsador) y, a la derecha, el pulsador de reinicio (RESET).

En la parte frontal tenía dos conectores de siete pines compatibles con los controladores y la pistola óptica de la consola original NES.

En la etiqueta de la carcasa inferior se indicaba el modelo (SP-72), el número de serie (126941) y el lugar de fabricación (made in Taiwan), Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una pequeña placa de alimentación, vídeo y sonido.

El cartucho se insertaba con la caratula dando frente al jugador.

Inicialmente la consola no funcionaba (el diodo de encendido no se iluminaba al encenderla). El regulador de voltaje (unido al disipador de calor a la derecha de la fotografía estaba estropeado). Se sustituyó por otro equivalente y la consola funciona aunque no se puede apagar utilizando el interruptor de encendido/apagado (está roto).

El controlador CREATION CVG (Computer Video Game), tenía una cruceta de dirección a la izquierda, dos pulsadores en el centro (SELECT y START) y dos pulsadores de acción a la derecha (A/B y opción turbo). Su onector era compatible con la consola NES.

Consola de IECSA (MX Onda)

La empresa española IECSA (Ingeniería Electrónica de Consumo SA), que había sido fundada en 1976 como MX Onda (1976-1985), estaba especializada en pequeños equipos de reproducción de sonido (sobre todo de vehículos automóviles). En 1992 distribuyó la consola MX Onda que había sido fabricada en Brasil por la empresa "NTD electrónica" (con licencia de Codemaster, diseñadora del Game Genie) y vendida como "Geniecom". En la MX Onda no estaban traducidas las inscripciones de la carcasa superior ni estaba indicado el lugar de fabricación (por lo que no se puede determinar si se fabricó con licencia en España). Externamente imitaba a la consola Mega Drive II de Sega (y a la Mega Drive III brasileña de Tectoy), aunque solo admitía cartuchos de Nintendo (NES) de 72 pines. A diferenciaba de otras consolas compatibles NES, sus controladores de juego tenían un conector de 9 pines (DB-9) y no el específico de la consola de Nintendo (el conector DB-9 era era habitual en los controladores de las consolas compatibles FAMICOM, que utilizaban cartuchos de 60 pines). Una segunda versión de la consola integraba el periférico "Game Genie" que permitía "congelar" e introducir distintos códigos (similar al Multiface o Trastape del Spectrum) que se activaba mediante un interruptor (Game Genie, ON/OFF) que estaba situado en la carcasa superior (la primera versión tenía un espacio reservado para el interruptor). Como solía ocurrir con este tipo de consolas, se comercializó también en otros países con el nombre de la empresa distribuidora local.

Consola MX Onda (modelo MX-VJ30S) (1992) (1)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

Consola compatible Nintendo NES con conector de cartuchos de 72 pines. Formaba parte de un conjunto de consolas compatibles que mantenían los componentes principales de la consola original: procesador (CPU), coprocesador de gráficos (PPU) con 256 bytes de RAM, un IC de RAM de 2K (WRAM) y un IC de RAM de 2K (VRAM). La distribuyó en España la empresa IECSA (Ingeniería Electrónica de Consumo SA) conocida principalmente por la calidad de sus reproductores de casete para automóviles (había sido fundada en 1976 como MX Onda). La consola había sido fabricada por la empresa brasileña NTD electrónica, Una segunda versión de la consola incluyó el accesorio "Game Genie" (con licencia de Codemaster) y vendida en Brasil como "Geniecom" (el "Game Genie" permitía "congelar" e introducir distintos códigos en los programas). Externamente imitaba a la consola Mega Drive II de Sega (y a la Mega Drive III brasileña de Tectoy), aunque solo admitía cartuchos de Nintendo (NES) de 72 pines. Se vendía en una caja con dos controladores. A diferenciaba de otras consolas compatibles NES, sus controladores de juego tenían un conector de 9 pines (DB-9) y no el específico de la consola de Nintendo. Aunque no disponía del Game Genie, esta consola tenía un espacio reservado en la carcasa superior (sin utilizar) para el interruptor de activación (el "Game Genie" se implementó en la segunda versión de la consola).

La consola MS Onda (compatible NES) incorporaba un procesador (CPU) de Toshiba (TA-03NP1), un coprocesador (PPU) también de Toshiba TA-02NPB" (PPU) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s). La ROM estaba en los cartuchos (según el manual, tenía de 2K de RAM y 1MB de ROM). En el manual se indicaba que tenía un modo texto (32x28), un modo gráfico (256x240), 52 colores y sonido mono. El puerto para cartuchos (multi región) estaba situado en la carcasa superior.

En la carcasa superior también tenía: un diodo (led) de espera (STANDBY) de color verde, un diodo (led) de encendido de color rojo, un interruptor de encendido (POWER), una palanca de expulsión del cartucho (EJECT) y un pulsador de reinicio (RESET). Encima del pulsador de reinicio tenía un espacio reservado para el interruptor del "Game Genie" utilizado en el segundo modelo de la consola. A su derecha también tenía un espacio reservado para un tercer diodo (led) de color amarillo que indicaba cuando el "Game Genie" estaba activado.

En la parte frontal tenía dos conectores (DB-9) para los controladores y, en el centro, un conector (de 15 pines) para un pistola óptica.

En la parte posterior tenía: un conector RF PAL (TV), un selector de RF,(VHF y UHF) un conector RCA de vídeo compuesto (VIDEO), un conector RCA de sonido (AUDIO) y el conector de la fuente de alimentación (9V DC 0,85A, centro negativo). La señal por VHF se enviaba por radiofrecuencia (en la caja se incluían dos antenas con conector RCA, una para conectar en la TV y otra en la consola).

En la etiqueta de la carcasa inferior se indicaba el distribuidor (ICECSA) pero no el lugar de fabricación. Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y la placa de alimentación, vídeo y sonido.

El procesador (CPU) de Toshiba (TA-03NP1 TA6527P 9223) está situado en posición horizontal, en la parte central de la placa (a la izquierda). El coprocesador gráfico (PPU) de Toshiba (TA-02NPB 9224) está a la derecha, Los dos IC,s de RAM (Hyundai HY6116ALP-10) están situados entre la CPU y la PPU y el conector de 72 pines.

La consola se vendía en una caja con dos controladores, distintos cables para la TV (incluidas dos antenas, una para emitir la señal de radiofrecuencia (VHF) y la otra para conectarla la TV receptora de la señal) y la fuente de alimentación.

El controlador tenía una cruceta de dirección a la izquierda, un pulsador de selección (SELECT) y un pulsador de inicio (START) centrados en la carcasa. A la derecha tenía cuatro pulsadores de juego: B, A y dos "TURBO" en color rojo. El controlador también se utilizaba para conectar unos auriculares mediante un conector jack situado en la parte frontal (EAR) que contaba (a su derecha) con un control de volumen (VOL).

Consola MX Onda (modelo MX-VJ30S) (1992) (2)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

La consola MX Onda (compatible NES) incorporaba un procesador (CPU) de Toshiba (TA-03NP1), un coprocesador (PPU) también de Toshiba TA-02NPB" (PPU) con 256 bytes de RAM integrados (para el mapa de bits) y 4K de RAM (en dos IC,s). La ROM estaba en los cartuchos (según el manual, tenía de 2K de RAM y 1MB de ROM). En el manual se indicaba que tenía un modo texto (32x28), un modo gráfico (256x240), 52 colores y sonido mono. El puerto para cartuchos (multi región) estaba situado en la carcasa superior.

En la carcasa superior también tenía: un diodo (led) de espera (STANDBY) de color verde, un diodo (led) de encendido de color rojo, el interruptor de encendido (POWER), una palanca de expulsión del cartucho (EJECT) y un pulsador de reinicio (RESET). Encima del pulsador de reinicio tenía un espacio reservado para el interruptor del "Game Genie" utilizado en el segundo modelo de la consola. A su derecha también tenía un espacio reservado para un tercer diodo (led) de color amarillo que indicaba cuando el "Game Genie" estaba activado.

En la parte frontal tenía dos conectores (DB-9) para los controladores y, en el centro, un conector (de 15 pines) para un pistola óptica.

En la etiqueta de la carcasa inferior se indicaba el distribuidor (ICECSA) pero no se especificaba el lugar de fabricación. Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y la placa de alimentación, vídeo y sonido.

El procesador (CPU) de Toshiba (TA-03NP1 TA6527P 9218) está situado en posición horizontal, en la parte central de la placa (a la izquierda). El coprocesador gráfico (PPU) de Toshiba (TA-02NPB 9221) está a la derecha, Los dos IC,s de RAM (Winbond W2416-10L) están situados entre la CPU y la PPU y el conector de 72 pines.

La consola se vendía en una caja con dos controladores, distintos cables para la TV (incluidos el distribuidos de señal y las dos antenas para emitir/recibir la señal de radiofrecuencia), la fuente de alimentación y un pequeño manual de instrucciones. El precinto de garantía (seis meses), guardado en el interior de la consola, en las que se indica el mes y año en que finaliza (junio de 1995) permite comprobar el mes de venta (diciembre de 1992).

La consola funciona correctamente tanto con uno como dos jugadores.

Los controladores tenían una cruceta de dirección a la izquierda, un pulsador de selección (SELECT) y un pulsador de inicio (START) centrados en la carcasa. A la derecha tenían cuatro pulsadores de juego: B, A y dos "TURBO" en color rojo.

El controlador también se utilizaba para conectar unos auriculares mediante un conector jack situado en la parte frontal (EAR) que contaba (a su derecha) con un control de volumen (VOL).

Manual

En el manual de instrucciones se describe la consola y se indica como hacer una instalación correcta. Consta de ocho paginas en tamaño A5 (dos hojas de tamaño A4 escritas por las dos caras y dobladas por la mitad)

En la última página se especifican las características técnicas, aunque no se ajustan a la consola.

Accesorios compatibles

Pistola óptica con conector de 15 pines

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

Pistola óptica con conector de 15 Pines. Se inserta en el conector central de la consola y se utiliza en los juegos de tiro. Dispone de un único pulsador de acción (gatillo de la pistola) y un alza abatible para alinear el punto de mira con el objetivo.

Consola compatibles de 72 pines con componentes emulados

Consola Justice League (Power Station One) (9999999 juegos) (2003)

Adquirida en España. Nº de serie: 000430 (origen China)

Consola compatible NES con forma externa imitando a una PSone de Sony, con conector de cartuchos de 72 pines (el conector está debajo de la tapa superior) y varios juegos en la memoria interna (una veintena de juegos, con distintos niveles de dificultad que se ejecutan de forma independiente, dando como resultado la elevada cantidad de 9999999 variantes). A diferencia de otras consolas compatibles sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno", sin identificación alguna, situado en una pequeña placa base central que daba soporte al conector de cartuchos (los juegos estaban en otro IC, también sin identificar). La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior. Fabricada por GISBERT PROMOTIOS para la empresa Telepizza, con el nombre "JUSTICE LEAGUE", con licencia de Warner Bross (modelo Power Station One), no llegó a ponerse a la venta (su venta estaba expresamente prohibida). En la caja se incluía la consola, dos controladores, una pistola óptica, el manual, el transformador y los cables correspondientes. Su puerto para cartuchos admite los cartuchos de 72 pines utilizados en la consola NES original.

La consola Justice League (compatible NES) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. Además tenía un segundo IC en el que se incluía la ROM de los juegos (9999999 variantes). El conector para cartuchos de 72 pines estaba situado en la carcasa superior (debajo de la tapa con el nombre de la consola). En la carcasa superior también tenía un pulsador de reinicio, un interruptor de encendido/apagado y un pulsador de apertura de la tapa que daba acceso al puerto para cartuchos.

En la parte frontal tenía dos conectores de 7 pines (compatibles Nintendo (NES).

En la parte posterior tenía un conector RCA (AUDIO) con salida de sonido, un conector RCA (VIDEO) con salida de vídeo compuesto PAL, un conector con señal RF para la TV (VHF PAL) y un conector de alimentación (9V DC, centro negativo).

En la etiqueta de la carcasa inferior se indicaba el número de serie (000430), la modulación (PAL-B) y canal de VHF (CH-3). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base con el conector de 72 pines (en el centro) y dos placa más: una de alimentación, vídeo y sonido y otra para los conectores de los controladores. La distribución interna en tres pequeñas placas con funciones diferentes (placa base con el conector de cartuchos y el IC "todo en uno" emulando la consola original, la placa para los conectores de controladores y la placa con los conectores de alimentación, de vídeo de sonido, llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (FAMICLON).

Los componentes de la consola original están emulados en un IC "todo en uno" situado en el centro de la placa (de color negro). Tiene además un segundo IC con los juegos.

Sin un cartucho insertado, la consola se inicia con el menú de los juegos de la memoria interna.

En el reverso de la caja se indicaba el fabricante (GISBERT PROMOTIOS) para promociones de Telepizza ("Obsequio de Telepizza, prohibida su venta").

Consolas compatibles con conector de 60 pines

FAMICLONES con componente originales

Consolas compatibles con cartuchos de 60 pines de la consola Family Computer (Famicom) de Nintendo con componentes originales.

Consola Computer TV Game

Adquirida en España. Nº de serie: 050023 (made in Taiwan)

Consola compatible con la Nintendo Family Computer fabricada en Taiwan y vendida en Europa en la segunda mitad de la década de 1980. La consola "Family Computer" original (Famicom) salió a la venyta en 1983. Fue el primer gran éxito de la empresa japonesa. Sus versiones, adaptadas a los mercados locales, llegaron a tener difusión mundial: en Corea se vendió como "Hyundai Comboy", en Rusia como "Dendy" y en el sur de Asia como "Tata Famicon" (en los países occidentales se vendió la versión "Nintendo Entertainment System" (NES)). Terceras empresas fabricaron también consolas compatibles (conocidas como Famiclones), inicialmente con componentes originales (como esta consola) y posteriormente con componentes emulados. El diseño de la consola "Computer TV Game" era similar al de la consola original, aunque presentaba algunas mejoras: su modulación era PAL (en lugar de NTSC) y, además, se le habían añadido dos conectores RCA (uno de vídeo compuesto y otro de sonido). En el bisel frontal tenía una serigrafía con el nombre de la consola (COMPUTER TV GAME).

La consola "Computer TV GAME" (compatible FAMICOM) incorporaba un procesador 2A03E, una PPU 2A02E (con 256 bytes para el mapa de bits) y 4K de RAM (2K de WRAM en un IC y 2K de VRAM en otro IC). Disponía de un modo gráfico con una paleta de 48 colores (y cinco tonos de grises) y sonido mono (en la TV). Los juegos se proporcionaban en un cartucho. El puerto para cartuchos (60 pines) estaba centrado en la carcasa superior. En la carcasa superior también tenía un interruptor de encendido/apagado (POWER), una palanca de expulsión de cartuchos (EJECT) y un pulsador de reinicio (RESET). A la derecha y a la izquierda tenía dos compartimentos laterales (uno por controlador).

Los controladores estaban unido de forma permanente a la consola mediante un cable. En la parte frontal tenía un conector DA-15 (macho) para distintos periféricos, entre ellos un teclado de la empresa.

En la parte posterior tenía la salida de los cables de los controladores, un conector (ADAPTER) para una fuente de alimentación externa (9V DC, centro negativo), un conector RCA de sonido (AUDIO), un conector RCA (VIDEO) de video compuesto (PAL) y un conector RF para la TV.

En la carcasa inferior tenía tres etiquetas: una con el nombre (COMPUTER GAME), otra con el número de serie (050023) y la tercera con el lugar de fabricación (MADE IN TAIWAN). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa inferior, quedando a la vista el reverso de dos placas: la placa base y una placa con los conectores (sistemas de alimentación, RF, vídeo y audio).

El procesador (2A03E) es uno de los dos IC,s de mayor tamaño de la placa (el más alejado de conector de cartuchos). La PPU (2A02E) con los 256 bytes de RAM para el mapa de bits, está centrada en la placa. Los dos IC de RAM (WRAM y VRAM), de 2K cada uno, están situados una línea superior (al lado del conector de cartuchos).

La consola funciona correctamente.

FAMICLONES con componentes emulados

Consola SoRoo (modelo SR222)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola SoRoo (The Future Technology) se vendía en una caja con dos controladores (imitando a los de Play Station), una pistola óptica, un cartucho (9999999 in 1), un trasformador y el cable de vídeo y sonido. Entre los juegos del cartucho, tiene una serie dedicada a los juegos olímpicos de Pekín de 2000.

La consola SoRoo (compatible NES (Famiclon) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa con el nombre de la consola). En la carcasa superior también tenía un pulsador de reinicio (RESET) y un interruptor de encendido/apagado (POWER).

En la parte frontal tenía dos conectores DB-9 para los controladores y la pistola óptica (falta).

En la parte posterior tenía un conector para una fuente de alimentación externa (9V DC, centro negativo) y dos conectores RCA, uno para vídeo y otro para sonido.

Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la cista las tres placas: la placa base con el conector de 60 pines en el centro, la placa de los controladores de la parte frontal y la placa con los conectores de alimentación, vídeo y sonido de la parte posterior.

El anverso de la placa base no hay ningún IC.

El IC "todo en uno" está en el reverso de la placa (cubierto con un trozo de cinta)

Los controladores tenía cuatro pulsadores de movimiento en cuatro direcciones a la izquierda (L) y otros cuatro de juego a la derecha (R). En el centro tiene otros dos pulsadores: de selección (SELECT) y de inicio (START). El cartucho, etiquetado como 999999 in 1, tiene una veintena de juegos con diferentes niveles hasta alcanzar el número de juegos de la etiqueta.

Con el cartucho insertado, la consola se inicia con un listado de los juegos.

Consola Ending-Man 终结者 (Terminator 2) (BS-500AS)

Adquirida en España. Nº de serie: S/N (desing in Japan)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). En esta consola, el nombre "Terminator" está escrito con caracteres chinos (终结者), mientras que en la versión clásica estaba escrito con caracteres latinos (Terminator). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola Ending-Man se vendía en una caja con dos controladores, una pistola óptica, un cartucho, la fuente de alimentación y los cables. Los juegos (9999999 variantes) se proporcionan en un cartucho externo (en la versión clásica los juegos estaban incluidos en la memoria interna).

La consola Ending-Man 终结者 (Terminator 2) modelo BS-500AS (Famiclon compatible NES) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de un tapa de corredera). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER), un diodo de encendido y una palanca de expulsión de los cartuchos.

En la parte frontal tenía dos conectores (DB-15) para los controladores y la pistola óptica.

En la parte posterior tenía un conector (ADAPTER) para la fuente de alimentación (10V DC, 0,85A con centro negativo), un conector RCA (AUDIO) de sonido, conector RCA (VIDEO de vídeo compuesto (PAL) y conector RF a la TV (TV WIRE RF).

El IC "todo en uno" de color negro es el único IC de la placa base (sin identificar).

Los juegos se proporcionaban en un cartucho. Con el cartucho insertado, la consola se iniciaba con un listado de los juegos.

Consola Ending-ManTerminator 2 (BS-500AS) (9999999 juegos)

Adquirida en España. Nº de serie: S/N (desing in Japan)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). En esta consola, el nombre "Terminator" está escrito con caracteres latinos (Terminator) mientras que en otras versiones estaba escrito con caracteres chinos (终结者). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola Ending-Man se vendía en una caja con dos controladores, una pistola óptica, un cartucho, la fuente de alimentación y los cables. Los juegos (9999999 variantes) estaban incluidos en la memoria interna (en otras versiones se proporcionan en un cartucho externo). Se vendió en países del este de Europa en los que no había distribuidores oficiales de Nintendo.

La consola Ending-Man Terminator 2, modelo BS-500AS (Famiclon compatible NES) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. Los juegos (9999999 variantes) estaban incluidos en el IC "todo en uno". El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de un tapa de corredera). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER), un diodo de encendido y una palanca de expulsión de los cartuchos.

En la parte frontal tiene dos conectores (DB-15) para los controladores y la pistola óptica.

El anverso de la placa base no hay ningún IC.

El IC "todo en uno" está en el reverso de la placa (visible a través de las rejillas de ventilación).

De no tener un cartucho insertado, la consola se inicia con el menú de los juegos en memoria.

Consola Ending-ManTerminator 2 (BS-500AS)

Adquirida en España. S/N (desing in Japan)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). En esta consola, el nombre "Terminator" está escrito con caracteres latinos (Terminator) mientras que en otras versiones estaba escrito con caracteres chinos (终结者). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). A diferencia de otras versiones, esta consola no tenía palanca de expulsión de cartuchos en la carcasa superior.

La consola Ending-Man Terminator 2, modelo BS-500AS (Famiclon compatible NES) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de un tapa de corredera). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER) y un diodo de encendido (no tenía la palanca de expulsión de los cartuchos característica de las otras versiones de la consola).

En la parte frontal tiene dos conectores (DB-15) para los controladores y la pistola óptica.

El anverso de la placa base no hay ningún IC.

El IC "todo en uno" está en el reverso de la placa (visible a través de las rejillas de ventilación).

Los juegos se proporcionaban en un cartucho. Con el cartucho insertado, la consola se iniciaba con un listado de los juegos.

Consola TV. BOS 2800 (8 juegos/9999999 variantes) (1)

Adquirida en España. Nº de serie: S/N. (fabricado en China)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). Tenía ocho juegos en memoria con distintos niveles (9999999 variantes).Se vendía en una caja con dos controladores de juego, una pistola óptica y los cables RCA de vídeo compuesto y sonido estéreo. En la caja se indicaba el número de juegos (8).

La consola TV BOS 2800 (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. Los ocho juegos (9999999 variantes) estaban incluidos en un IC independiente. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER) y un diodo de encendido.

En la parte frontal tenía dos conectores de los controladores.

En la parte posterior tenía un conector RCA (VIDEO) de vídeo compuesto PAL y dos conectores RCA (AUDIO) de sonido estéreo. Se añadió un conector para una fuente de alimentación externa (5V DC).

Funcionaba con cuatro pilas 4 pilas de 1,5V (R14) que se alojaban en un compartimento interno al que se accedía por la carcasa inferior (estaba dañado, se ha sustituido por un conector para una fuente de alimentación externa).Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior, quedando a la cista las tres placas: la placa base con el conector de 60 pines en el centro, la placa de los controladores de la parte frontal y la placa con los conectores de alimentación, vídeo y sonido de la parte posterior.

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" y el IC con los juegos están en el reverso de la placa.

De no tener un cartucho insertado se ejecuta la pantalla inicial de los juegos internos.

Consola TV. BOS 2800 (8 juegos/9999999 variantes) (2)

Adquirida en España. Nº de serie: S/N. (fabricado en China)

Consola compatible NES con conector para cartuchos de 60 pines, similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). Tenía ocho juegos en memoria con distintos niveles (9999999 variantes).

En la parte frontal tenía dos conectores de los controladores.

En la parte posterior tenía un conector RCA (VIDEO) de vídeo compuesto PAL y dos conectores RCA (AUDIO) de sonido estéreo.

Funcionaba con cuatro pilas 4 pilas de 1,5V (R14) que se alojaban en un compartimento interno al que se accedía por la carcasa inferior. Para acceder al interior se extraían ocho tornillos y se retiraba la carcasa superior, quedando a la cista las tres placas: la placa base con el conector de 60 pines en el centro, la placa de los controladores de la parte frontal y la placa con los conectores de alimentación, vídeo y sonido de la parte posterior.

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" y el IC con los juegos están en el reverso de la placa.

Para la prueba de funcionamiento se ha utilizado un adaptador para utilizar cuatro pilas de 1,5V AA (en lugar de las cuatro R14).

De no tener un cartucho insertado se ejecuta la pantalla inicial de los juegos internos.

Consolas compatibles NES de 60 pines (famiclones) imitando a otras consolas

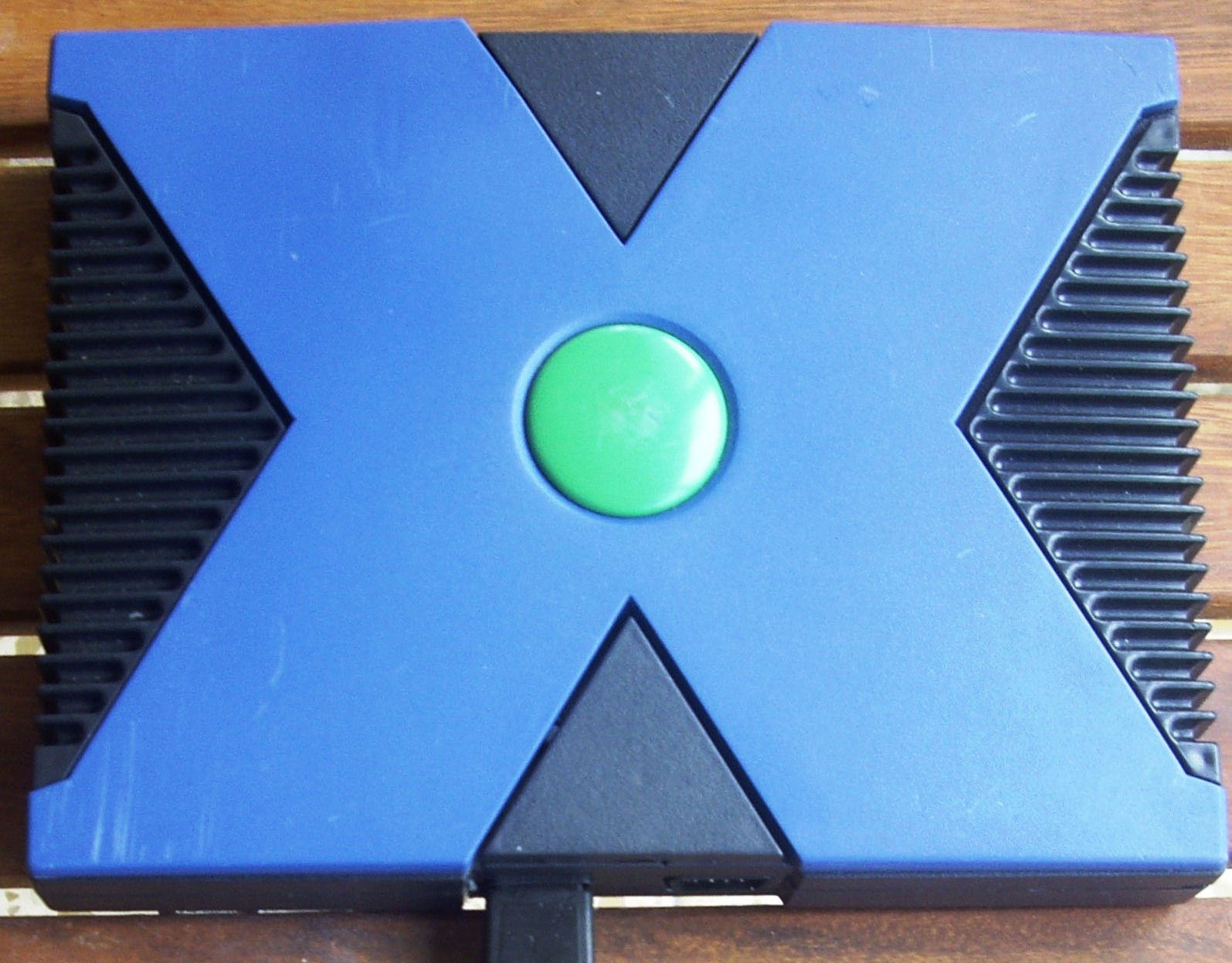

Consola imitación Xbox

Adquirida en España. S/N

Consola compatible NES con apariencia externa que imitaba a una XBOX (de menor tamaño). Tenía un conector para cartuchos de 60 pines similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola no tenía juegos en la memoria interna por lo que necesitaba un cartucho para funcionar.

La consola imitación XBOX (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa). Debajo de la tapa también tenía un pulsador de reinicio, un interruptor de encendido/apagado y un diodo de encendido.

En la parte frontal tenía dos conectores (DB9) para los controladores.

En la parte posterior tenía un conector (DC IN) para una fuente de alimentación externa (9V DC, centro negativo), un conector RCA (AUDIO) de sonido, un conector RCA (VIDEO) de video compuesto (PAL) y un conector RF para la TV.

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" está en el reverso de la placa ( visible por la rejilla de ventilación)

Consola imitación PS1

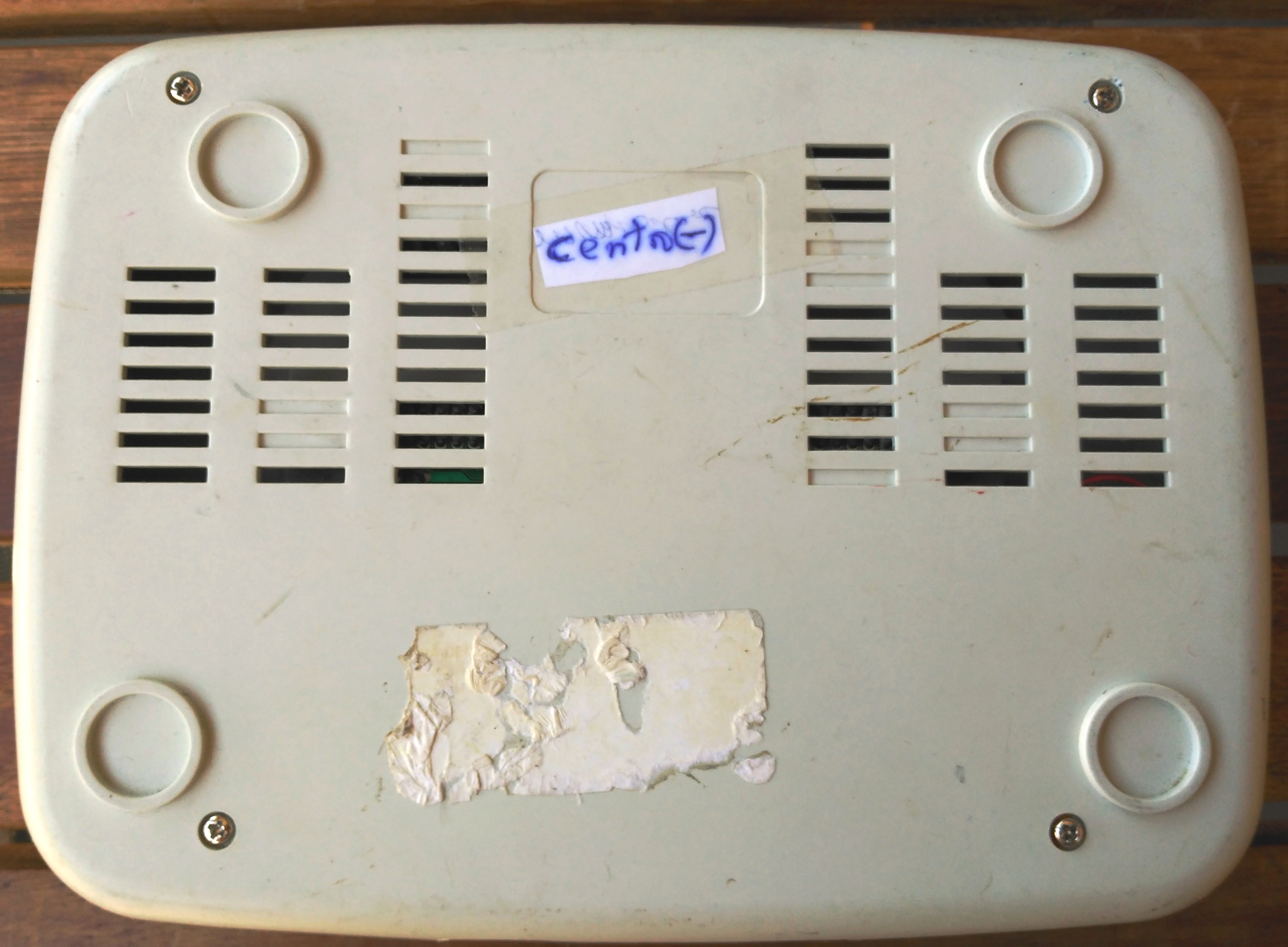

Adquirida en España. Nº de serie y fabricación borrados.

Consola compatible NES con apariencia externa que imitaba a una PS de Sony. Tenía un conector para cartuchos de 60 pines similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola no tenía juegos en la memoria interna por lo que necesitaba un cartucho para funcionar.

La consola imitación PS (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa). En la carcasa superior también tenía un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER) y un diodo de encendido.

En la parte frontal tenía dos conectores (DB-9) para los controladores.

En la parte posterior tenía un conector (DC IN ADAPTER) para una fuente de alimentación externa (9V DC, centro negativo), un conector RCA (AUDIO) de sonido, un conector RCA (VIDEO) de video compuesto (PAL) y un conector RF para la TV (RF OUT).

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" está en el reverso de la placa.

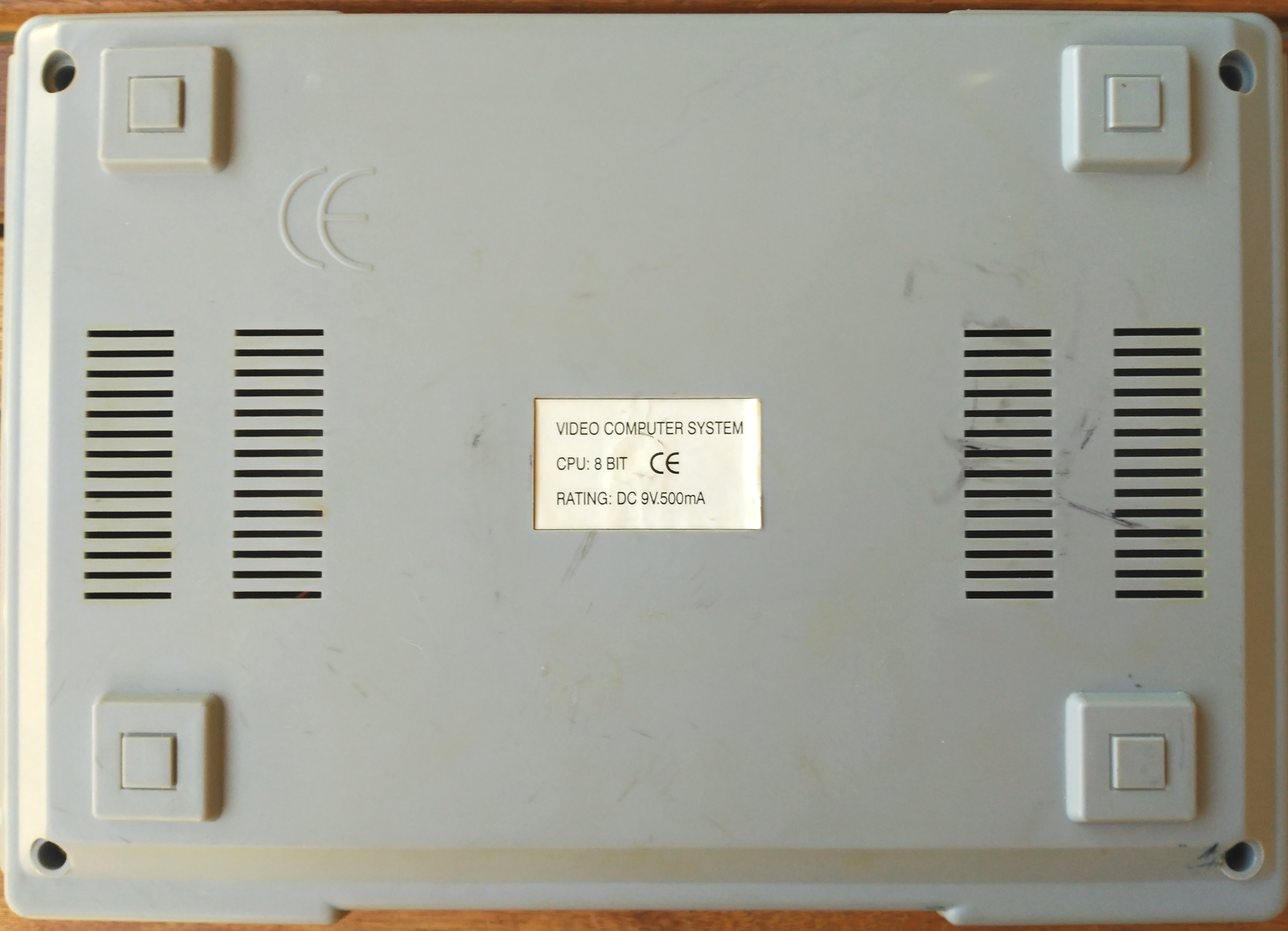

Consola imitación PSOne

Adquirida en España. Nº de serie: S/N (fabricación no indicada).

Consola compatible NES con apariencia externa que imitaba a una PSone de Sony. Tenía un conector para cartuchos de 60 pines similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola no tenía juegos en la memoria interna por lo que necesitaba un cartucho para funcionar.

La consola imitación PSone (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa). En la carcasa superior también tenía un pulsador de apertura de la tapa (OPEN), un pulsador de reinicio (RESET), un interruptor de encendido/apagado (POWER) y un diodo de encendido.

En la parte frontal tenía dos conectores (DB-9) para los controladores.

En la parte posterior tenía un conector (DC IN) para la fuente de alimentación externa (9V DC, centro negativo) y, a su izquierda, un conector RF a la TV, un conector RCA de salida de vídeo compuesto PAL (VIDEO) y un conector RCA de salida de sonido (AUDIO).

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" está en el reverso de la placa.

Con un cartucho insertado, la consola se inicia con el menú de los juegos.

Consola Pro-Soccer (imitación PS-one) (2000)

Adquirida en España. Nº de serie: S/N

Consola compatible NES con apariencia externa que imitaba a una PSone de Sony. Tenía un conector para cartuchos de 60 pines similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). La consola tenía varios juegos en memoria, cada uno de ellos con muchas variantes (niveles) hasta alcanzar la cifra de 10 millones (10000000 in 1). Se ha recibido en su caja con dos controladores (uno no funciona), una pistola óptica, la fuente de alimentación (9V DC, 05A), los cables de vídeo y sonido y un pequeño manual de instrucciones.

La consola Pro-Soccer (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original (procesador, coprocesador de gráficos y la RAM). y otro IC con los 10 000 000 juegos (10000000 in 1). El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa central). En la carcasa superior también tenía un pulsador (OPEN) de apertura de la tapa, un pulsador de reinicio (RESET), un interruptor ), de encendido/apagado (POWER y un diodo de encendido.

En la parte frontal tenía dos conectores (DB-9) para los controladores.

En la parte posterior tenía un conector (ADAPTER) para la fuente de alimentación externa (9V DC, centro negativo),un conector RCA (AUDIO) de salida de sonido, un conector RCA (VIDEO) de salida de vídeo compuesto (PAL) y un conector (RF) para la TV.

Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista las tres placas: la principal con el conector de cartuchos, la placa con los conectores de los controladores y la placa de alimentación. vídeo y sonido.

El IC "todo en uno" está oculto en el reverso de la placa. En el anverso tiene la versión (6769-12P) y la fecha de fabricación (12 de diciembre de 2000).

Cada página del menú tiene un listado con 16 juegos. El primer juego es "Super Mario" y el último el "FIFA SOCCER 2000".

Las consola funciona correctamente,

Consola PolyStation (Imitación PSone)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

La consola PolyStation (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. El conector de 60 pines para los cartuchos estaba situado en la carcasa superior (debajo de la tapa central). En la carcasa superior también tenía un pulsador (OPEN) de apertura de la tapa, un pulsador de reinicio (RESET), un interruptor ), de encendido/apagado (POWER y un diodo de encendido.

En la parte frontal tenía dos conectores (DB-9) para los controladores.

En la parte posterior tenía un conector de la fuente de alimentación externa (9V DC, centro negativo),un conector RCA (AUDIO) de salida de sonido, un conector RCA (VIDEO) de salida de vídeo compuesto (PAL) y un conector RF para la TV.

En el anverso de la placa no tiene ningún IC.

El IC "todo en uno" está en el reverso de la placa.

Aunque en el cartucho con los juegos se indica 1000000 en 1, en realidad solo incluye 15 juegos y el resto son variantes (con uno o con dos jugadores). Los juegos son los siguientes: de plataformas ,"TELETUBBIES"; de fútbol, "SOCCER"; tipo tetris, "JEWEL TETRIS"; de tiro, "DUCK HUNT", CLAY SHOOTING", "SKEET SHOTTING"; de carreras, "ZIPPY RACE y varios de atletismo, "OLIMPIC", "LONG JUMP", "ARCHERY", "TRIPLE JUMP", "HIGH JUMP", "HURDLES" y "JAVELIN".

Consola Megason 2 (ES-328) (imitación PS-2) (21 juegos) (2015)

Adquirida en España. Nº de serie: S/N (fabricación no indicada)

Consola compatible NES con apariencia externa que imitaba a una PS2 de Sony. Tenía un conector para cartuchos de 60 pines similar al que tenía la consola Family Computer de Nintendo (FAMICOM). Formó parte de un conjunto de consolas compatibles con conector de cartuchos de 60 pines conocidas como Famiclones. A diferencia de la consola original, sus componentes internos (CPU, PPU y RAM) eran emulados y estaban incluidos en un "IC todo en uno" (sin identificación alguna) situado en una pequeña pequeña placa base central que daba soporte al conector de cartuchos. La consola tenía dos placas más: una con los controladores de la parte frontal y otra con los conectores de alimentación, vídeo y sonido de la parte posterior). La distribución interna en tres pequeñas placas con funciones diferentes llegó a ser habitual en las consolas compatibles NES con conectores de 60 pines (Famiclones). Se vendía en una caja con dos controladores, una pistola óptica, la fuente de alimentación y los cables.

La consola Megason (compatible NES/Famiclone) incorporaba un "IC todo en uno" que emulaba los componentes de la consola original: el procesador (CPU), el coprocesador de gráficos (PPU) con 256 bytes de RAM y 4K de RAM. La ROM con los 21 juegos incluidos en la memoria estaban en un IC independiente. A diferencia de otras consolas compatibles NES (famiclones), esta consola tenía el acceso al conector para cartuchos en la parte frontal (imitando a la PS2).

El acceso para el conector de cartuchos estaba situado en la parte frontal (con tapa). En la parte frontal también tenía un diodo (led) de encendido, dos conectores para los controladores (y la pistola), un interruptor de encendido/apagado (POWER) y un pulsador de reinicio (RESET)

En la parte posterior tenía un conector (IN DC)para una fuente de alimentación externa (9V DC, 0,5A, centro negativo), un conector RF a la TV, un conector RCA (VIDEO) de salida de vídeo compuesto (PAL) y un conector RCA (AUDIO) de salida de sonido.

En etiqueta de la carcasa inferior se indicaba el modelo (ES-328) y el tipo de procesador (8 bit). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la cista las tres placas: la placa base con el conector de 60 pines en el centro, la placa de los controladores de la parte frontal y la placa con los conectores de alimentación, vídeo y sonido de la parte posterior.

La placa base está en posición vertical, con el conector de cartuchos orientado hacia la parte frontal.

El IC "todo en uno" y el IC con los juegos están en el reverso de la placa base.

De no tener un cartucho insertado, se ejecuta la pantalla inicial con el menú de los juegos en memoria. Los juegos (21 en 1) son adaptaciones de juegos clásicos. En el "Pocket Adventure" el juego se desarrolla en un mapa de "Super Mario", con hamburguesas en lugar de setas.

Consolas Nintendo con lector de discos ópticos

La consola Nintendo 64 de 64 Bits (1996), fue la última consola Nintendo que utilizó cartuchos como soporte de los juegos. Posteriormente sacó al mercado varias consolas con lector de CD:

En 2001: la Nintendo GameCube.

En 2006: la Nintendo Wii (RVL-001), compatible con la Nintendo GameCube.

En 2011: la Wii Family Edition (RVL-101)

En 2012 (2013 en Europa): la Wii Mini (RVL 201) con menores prestaciones.

En 2012: la WII U a la que siguieron otras versiones más modernas.

La consola GameCube (2001-2007) tuvo dos versiones (DOL-001 y DOL-101) con unas 25 variantes diferenciadas por el color o por los accesorios que la acompañaban en el "pack" de venta: Las variantes fueron:

GameCube distribuidas a nivel mundial: "Jet Black", "Indigo", "Platinium Silver" y la edición limitada "Game Gear Solid",
Game Cube distribuidas en Japón: "Spice Orange" y las ediciones limitadas: "Donkey Konga" (pack con DK Bongos), "Starlight Gold", "Hashin Tiger", "Tales of Symponia" (pack con Game Boy Player), "Customized Gundam Char" (pack con Game Boy Player) y "Panasonic Q" (con licencia oficial)
GameCube distribuidas en Europa: "Pearl White" y la edición limitada "Resident Evil 4".
GameCube distribuidas en Norteamérica: edición limitada "Pokemon XD".
GameCube distribuidas en Europa y USA: Edición limitada "Metroid Prime".

También salieron al mercado 10 ediciones limitadas con un número reducido de consolas cada una, utilizadas generalmente para regalo: una edición con el juego "Final Fantasy Crytal Chronicles", una conmemorativa de "Metroid Prime 2. ECHOES" (en este caso solo una consola), dos ediciones "Heineken" (por la compra de 10000 botellas), una de agradecimiento a "ATI" (regalo a los empleados) y cinco ediciones más en programas de la cadena "MTV" (emisiones radiofónicas).

Consola GameCube

Nintendo GameCube (modelo DOL-001 (EUR)) (2001)

Adquirida en España. Nº de serie: DE 12719326 (made in Japan)

Primera consola de Nintendo que utilizó discos ópticos para soporte de los juegos (la anterior consola, la N64 solo podía utilizar discos magnéticos mediante el reproductor externo "N64 DD" de adquisición opcional). Como formato físico empleó una variante de un "mini" DVD de 3" con 1,5 GB de capacidad (GameCube Optical Disc). Tenía disponible, como opción, el accesorio "Game Boy Player" (se encajaba en el puerto paralelo de alta velocidad situado en la carcasa inferior) que le permitía utilizar la biblioteca de juegos de las consolas portátiles de la empresa (GB, GB color y GBA) y la Game Boy Advance como si fuera un controlador. Podía acceder a Internet o a una red de banda ancha, utilizando un adaptador de red (opcional) conectado al puerto serie 1 (situado también en la carcasa inferior). Los progresos se guardaban en una tarjeta de memoria específica (Memory Card). La consola Nintendo GameCube incorporaba un procesador personalizado Power PC "Gekko" de IBM, 24 MB de SRAM (principal), 16 MB de DRAM (procesador de sonido), una controladora (también personalizada) de ATI (Nintendo Flipper) con color de 24 bits y un procesador de sonido digital.

En la parte frontal tenía cuatro conectores para los controladores y, en una línea inferior, dos ranuras (SLOT A y B) para las tarjetas de memoria (y otros accesorios, como el Action Replay). En la parte posterior estaba situado el conector (12V IN) de alimentación (12V DC, 3,25A, negativo a la derecha), un conector de vídeo y sonido digital (DIGITAL AV OUT) y otro conector de vídeo (compuesto PAL y RGB) y sonido (ANALOG AV OUT).

En el lateral izquierdo (abajo) estaba la salida del puerto serie 2 (sin uso y tapado en la fotografía) y, en el derecho, la salida del adaptador de red (conectado al puerto serie 1) y, debajo de la rejilla, un encaje utilizado por el "Game Boy Player" cuando se conectaba al puerto paralelo.

El lector de discos ópticos (GOD) ocupaba la mayor parte de la carcasa superior. El interruptor de encendido (de color blanco) estaba situado a la izquierda de la tapa del lector, el pulsador de reinicio (RESET) estaba próximo de la parte frontal (a la izquierda) y el pulsador de apertura de la tapa (OPEN) a la derecha. En la carcasa inferior estaban en la carcasa inferior (con tapa si no estaban en uso): el puerto paralelo de alta velocidad (arriba a la izquierda) y dos puertos serie (1 y 2) abajo (con salidas para los conectores a la izquierda y a la derecha).

El adaptador de red de banda ancha (DOL-015 (EUR)) encajaba en el puerto serie 1. El puerto serie 2 se suprimió en versiones más modernas de la consola (queda oculto debajo de la tapa de protección). En el puerto paralelo de alta velocidad se conectaba el Game Boy Player. Una vez colocado ocupaba la totalidad de la carcasa inferior (sujeto a la consola con dos tornillos).

Se ha hecho una prueba de funcionamiento con la fuente de alimentación de una Nintendo Wii (adaptando el conector con una pequeña lima) respetando la polaridad (negativo a la derecha) y un cable de vídeo (vídeo compuesto y sonido) de una SNES/N64. La consola funciona correctamente.

Podía utilizar tarjetas de memoria (Memory Card) de 59 o 251 bloques de información. Se dispone de la "Memory Card 251" (DOL-014) con capacidad para 251 bloques de información, lo que le permitía guardar (entre otras posibilidades) los progresos alcanzados en los juegos (también es compatible con la consola Wii).

Accesorios para GameCube

Nintendo Game Boy Player (modelo DOL-A-GP 017 (EUR)) (2003)

Adquirido en España. Nº de serie: S/N (made in China)

Permite utilizar toda la biblioteca de juegos de las consolas Game Boy (CB, GBC y GBA). Los cartuchos se insertan en el puerto situado en la parte frontal y, para que funcionen. es necesario cargar previamente el programa de arranque proporcionado en un disco óptico (GOD) específico. El controlador para los juegos se conecta en uno de los puertos de la consola. En juegos para un solo jugador, se puede utilizar un controlador específico GameCube o, si se dispone de ella, una consola GBA (sin un cartucho insertado) para obtener mayor realismo en el control del juego utilizando el cable "Nintendo GameCube Game Boy Advance Link". En la parte frontal, encima del puerto para cartuchos, dispone de un conector de extensión externa (EXT) para el cable "Game Boy Link Advace" que se utiliza en los juegos multijugador (en este caso, en la GameCube se conecta un controlador para el jugador 2 y en "EXT" las consolas GBA para el jugador 1 y, en su caso, los jugadores 3 y 4)

En el lateral derecho tiene una palanca que facilita la extracción de los cartuchos.

El cable "Nintendo GameCube Game Boy Advance Link" (DOL-011) permite utilizar la consola Game Boy Advance en una GameCube con un Game Boy Player" El cable dispone de un conector correspondiente a un controlador por un extremo y otro correspondiente al "EXT" de la consola. En la colección también de dispone de un cable genérico (no oficial).

El "Game Boy Player· se conecta en el puerto paralelo a alta velocidad situado en la parte inferior de la consola. La consola puede utilizar las tarjetas de memoria, y otras tarjetas como la Action Replay en sus propias ranuras y los cartuchos con los juegos de GB, GBC y GBA en el puerto del Game Boy Player.

Tarjetas "Memory Card 251", "Action Replay" y cartucho de GB "Tetris" de la colección.

Datel Action Replay (solo tarjeta) (2003)

Adquirido en España. Nº de serie: S/N (fabricación no indicada)

Accesorio que permite alterar el funcionamiento de los juegos utilizando códigos. Dispone de un disco de instalación con los códigos y una tarjeta que se conecta en la ranura 2 (SLOT 2) de la consola.

Controladores para GameCube

Nintendo GameCube Controller

Adquirido en España. Nº de serie: S/N (made in China)

Dispone de un pulsador de inicio/pausa (START/PAUSE) centrado en la carcasa superior. A la derecha tiene un "stick" (C) con movimiento en todas direcciones y cuatro pulsadores (A, verde, B, rojo, Y, gris y X, gris) y, a la izquierda, un "stick" y una cruceta con movimiento en todas direcciones. Pulsando simultáneamente "start, "X" e "Y" el juego se reinicia.

En la parte posterior cuenta con tres pulsadores de juego: un pulsador de color azul (Z) y dos pulsadores de color gris. De la parte posterior también sale el cable que lo conecta a la consola.

GameCube Dual Shock Gamepad/Controller con LED Display (1)

Adquirido en España. Nº de serie: S/N (made in China)

Compatible con todos los juegos de GameCube incorpora un motor que consigue vibraciones internas. En la parte central de la carcasa superior dispone de tres pulsadores ("start", "turbo" y "clear) y de un diodo (led) de encendido. A la derecha tiene un "stick" (C) con movimiento en todas direcciones, y cuatro pulsadores (A, verde, B, rojo, Y, gris y X, gris). A la izquierda dispone de un "stick" y de una cruceta con movimiento en todas direcciones. Pulsando simultáneamente "start, "X" e "Y" el juego se reinicia. En la parte posterior cuenta con cuatro pulsadores de juego: dos pulsadores de color azul (Z) y dos grises (L y R). De la parte posterior también sale el cable que lo conecta a la consola.

GameCube Dual Shock Gamepad/Controller con LED Display (2)

Adquirido en España. Nº de serie. S/N (fabricación no indicada)

En la parte posterior cuenta con cuatro pulsadores de juego: dos pulsadores de color azul (Z) y dos grises (L y R). De la parte posterior también sale el cable que lo conecta a la consola.

GameCube Controller Eaxus

Adquirido en España. Nº de serie: S/N (fabricación no indicada)

Controlador para la consola GameCube, cuya forma externa recuerda al controlador oficial de Nintendo. En la parte central dispone de tres pulsadores de función: "start, "turbo" y "clear". A la izquierda dispone de un "stick" y una cruceta con movimiento en todas direcciones. A la derecha tiene un segundo "stick" (C) y cuatro pulsadores (A, verde, B, rojo, Y, gris y X, gris). Pulsando simultáneamente "start, "X" e "Y" el juego se reinicia. En la parte posterior cuenta con tres pulsadores de juego: un pulsador de color azul (Z) y dos pulsadores de color gris. De la parte posterior también sale el cable que lo conecta a la consola.

GameCube Controller ALC661

Adquirido en España. Nº de serie: 094604 (made in China)

Controlador compatible GameCube. En la zona central de la carcasa tiene las teclas "TURBO", "CLEAR" y "STAR/PAUSE" y dos diodos: "TURBO" y "POWER". A la izquierda de la carcasa tiene un "stick" y una cruceta con movimiento en todas direcciones y, a la derecha, un segundo "stick" y cuatro pulsadores (A, verde, B, rojo, Y, gris y X, gris).

En la parte posterior cuenta con cuatro pulsadores de juego: dos pulsadores de color azul (Z y W) y dos grises (L y R). De la parte posterior también sale el cable que lo conecta a la consola.

Consolas Wii

Nintendo Wii (modelo RVL-001 (EUR) (2006) (1)

Adquirida en España. Nº de serie: LEH27653371 [4] (made in China)

La Nintendo Wii (RVL-001), fue el primer modelo de la serie y la segunda consola de la empresa que utilizó un reproductor de discos ópticos como soporte de los juegos (la primera fue la GameCube de 2001). Se inició su distribución en 2006 entrando en competencia directa con la PlayStation 3 de Sony y la XBox 360 de Microsoft, a las que superó en número de unidades vendidas. A la Wii (modelo RVL-001) de 2006 (compatible con la GameCube), le siguió la Wii Family Edition (modelo RVL-101) en 2011 (sin la compatibilidad con la consola GameCube) y, posteriormente, la Wii Mini (modelo RVL-201) en 2012 (2013 en Europa) de coste reducido y con menos prestaciones que las anteriores. Lo más característico de esta consola era el mando inalámbrico "Wii Remote" que tenía la capacidad de detectar movimientos (en 3D). Además contaba con la posibilidad de actualizarse a través de internet mediante el servicio "Wii Connect24".

Según Wikipedia, la Nintendo Wii (RVL-001) incorporaba un procesador Power PC (conocido como IBM Broadway), una GPU ATI (Hollywood), 24MB de RAM (PSRAM), 3 MB de RAM (EDRAM encapsulada) y 64MB de VRAM. Disponía de una memoria flash interna de 512 MB y la posibilidad de ampliarla hasta 32 GB mediante tarjetas SD y SDCH. Su sonido era Dolby Pro Logic II. Como soporte de los juegos utilizaba discos ópticos de 12 cm (Wii Optical Disc). Contaba con conexión Bluetooth, WIFI y USB (2.0) lo que le permitía conectarse a Internet, a una red LAN (vía Bluetooth), utilizar un teclado y conectar hasta 16 controladores Wii Remote (10 en modo estándar). Este modelo (RVL-001) también podía utilizar discos ópticos (8 cm), dos tarjetas de memoria y cuatro controladores, de la consola GameCube.

La entrada del lector de discos ópticos estaba situada en la parte frontal. Debajo de la entrada del lector tenía un interruptor de encendido/apagado (POWER), un pulsador de reinicio (RESET) y el pulsador de expulsión del disco óptico (EJECT). Dentro del compartimento central (con tapa) tenía un pulsador de sincronización (SYNC) y un conector para tarjetas SD.

En el lateral izquierdo tenía cuatro conectores para los controladores (NINTENDO GAMECUBE CONTROLLER) y dos conectores para tarjetas de memoria (NINTENDO GAME CUBE MEMORY CARD) para mantener la compatibilidad con la consola GameCube. De no utilizarse, los conectores quedaban ocultos debajo de dos tapas (una para los controladores y otra para las tarjetas).

Podía colocarse en posición horizontal y en vertical. Los topes de apoyo, para colocar la consola en posición vertical, estaban situados en el lateral derecho. En el lateral derecho también tenía la etiqueta con el modelo (RVL-001 EUR) y el número de serie (LEH27653371 [4]) y un compartimento (con tapa) para una pila de botón.

En la parte posterior tenía (de izquierda a derecha): un conector para la fuente de alimentación externa (12V DC IN), un conector (AV MULTI OUT) específico de vídeo (componente y vídeo compuesto), un conector para el sensor (SENSOR BAR) y dos conectores USB.

La consola funciona correctamente.

Nintendo Wii (modelo RVL-001 (EUR) (2006) (2)

Adquirida en España. Nº de serie: LEH28888275 [6] (made in China)

Podía colocarse en posición horizontal y en vertical. Los topes de apoyo, para colocar la consola en posición vertical, estaban situados en el lateral derecho. En el lateral derecho también tenía la etiqueta con el modelo (RVL-001 EUR) y el número de serie (LEH28888275 [6]) y un compartimento (con tapa) para una pila de botón.

La consola funciona correctamente.

Nintendo Wii (modelo RVL-001 (EUR) (color negro) (2009)

Adquirida en España. Nº de serie: LEH53572715 [1] (made in China)

El pulsador de sincronización y el conector de tarjetas SD estaban ocultos debajo de una tapa.

Podía colocarse en posición horizontal y en vertical. Los topes de apoyo, para colocar la consola en posición vertical, estaban situados en el lateral derecho. En el lateral derecho también tenía la etiqueta con el modelo (RVL-001 EUR) y el número de serie (LEH53572715 [1) y un compartimento (con tapa) para una pila de botón.

La consola funciona correctamente.

Nintendo Wii Family Edition (modelo RVL-101 (EUR) (2011)

Adquirida en España. Nº de serie: KEM103164739 (made in China)

La Nintendo Wii (RVL-101), fue el segundo modelo de la serie y la segunda consola de la empresa que utilizó un reproductor de discos ópticos como soporte de los juegos (la primera fue la GameCube de 2001). El primer modelo (RVL-001) inició su distribución en 2006 entrando en competencia directa con la PlayStation 3 de Sony y la XBox 360 de Microsoft, a las que superó en número de unidades vendidas. A la Wii (modelo RVL-001) de 2006 (compatible con la GameCube), le siguió la Wii Family Edition (modelo RVL-101) en 2011 (ahora sin la compatibilidad con la consola GameCube) y, posteriormente, la Wii Mini (modelo RVL-201) en 2012 (2013 en Europa) de coste reducido y con menos prestaciones que las anteriores. Lo más característico de esta consola era el mando inalámbrico "Wii Remote"" que tenía la capacidad de detectar movimientos (en 3D). Además contaba con la posibilidad de actualizarse a través de internet mediante el servicio "Wii Connect24".

Podía colocarse en posición horizontal y en vertical. Los topes de apoyo, para colocar la consola en posición vertical, estaban situados en el lateral derecho. En el lateral derecho también tenía la etiqueta con el modelo (RVL-101 EUR) y el número de serie (KEM103164739) y un compartimento (con tapa) para una pila de botón.

La consola funciona correctamente.

Accesorios

Soporte para consola Wii (RVL-019)

Modelo del soporte para la consola Wii superficie de apoyo ampliada.

El modelo (RVL-019) estaba grabado en la parte inferior.

Wii Sensor Bar (modelo RVL-014 (tres unidades).

Necesaria para detectar los movimientos de los controladores. Se colocaba encima de la TV.

Era de color plateado por la parte superior y de color negro por la inferior.

Batería "Rock Band" y juego "Guitar Hero III, Legends of Rock"

Conjunto de batería completo, con palillos, pedal y micrófono.

El "Rock Band" disponía de un pequeño manual.

Guitarras "Fender Telecaster" (dos unidades)

WII Remote Controller (modelo RVL-003) (dos unidades)

Controlador inalámbrico con sensor de movimiento y altavoz interno que se proporcionaba con la consola. Se comunica con una barra de sensores (situada sobre la pantalla) para controlar con precisión los movimientos.

En la carcasa superior tiene un interruptor de encendido/apagado, una cruceta de movimiento y cinco pulsadores (A, +, -, "home", 1 y 2). En la parte frontal (lateral derecho en la fotografía) dispone de un conector específico para otros controladores de la consola.

Funciona con dos pilas de 1,5V (tipo AA) que se alojan en un compartimento interno al que se accede por la carcasa inferior. En el compartimento de las pilas tiene un pulsador de sincronización (se utiliza para enlazar el controlador con la consola). En la carcasa inferior también tiene un pulsador B de acción.

Wii Remote Controller (RVL-003) (con batería recargable genérica) (dos unidades)

Para la carga de las baterías se utiliza un cargador con contactos de alimentación a media altura.

Controller "Lightning Mcqueen Plus" (compatible Wii) (color negro).

Compatible con los controladores originales de las consola (RVL-003 y RVL-004). En la carcasa superior tiene un interruptor de encendido/apagado, una cruceta de movimiento y cinco pulsadores (A, +, -, "home", 1 y 2) y, en la carcasa inferior, el compartimento para dos pilas de 1,5V (AA) y un pulsador B de acción.

En el compartimento de las pilas también tiene un pulsador de sincronización (se utiliza para enlazar el controlador con la consola).

Disponía de una funda de color negro con el nombre (Lightning Mcqueen) en amarillo.

Nintendo WII Remote Plus Controller (modelo RVL-036)

Versión avanzada del controlador con Wii Motion Plus integrado, que se proporcionaba con la consola (modelo RVL-101). El mando de Wii Plus combina la precisión del Wii MotionPlus con las características avanzadas del controlador inalámbrico.

En la carcasa superior tiene un interruptor de encendido/apagado, una cruceta de movimiento y cinco pulsadores (A, +, -, "home", 1 y 2) y, en la carcasa inferior, el compartimento para dos pilas de 1,5V (AA) y un pulsador B de acción.

En la carcasa inferior (fuera del compartimento de las pilas) tiene un pulsador de sincronización (se utiliza para enlazar el controlador con la consola). Dispone de una funda de protección.

"Wii Play"

El CD "Wii Play" se proporcionaba con los controladores Wii Remote Plus (en la caratula se indica que "no debe venderse por separado"). Es un CD para practicar el manejo del controlador inalámbrico y, tal como se indica en el reverso, "con estos nueve juegos diferentes aprenderás a usar instintivamente el mando de Wii".

Cargador Thrusmaster para dos controladores remotos

Cargador para cuatro controladores Wii (TYW-1154)

Cargador para cuatro controladores de la consola WII con batería recargable con conector a baja altura. Obtiene la alimentación directamente de la fuente de alimentación de la consola mediante un conector macho/hembra con paso a través.

Blue Light Charge Station (Cargador dos controladores)

Cargador para controladores de la consola Wii con batería recargable con conector de alimentación a media altura.

Los conectores permiten la carga de las baterías recargables con el conector a media altura o de baja altura con el Wii Motion Plus insertado.

Nintendo Wii Controller "Nunchuk" (modelo RVL-004) (cuatro unidades)

Con cada consola Wii se incluyía un Nunchuk. Se conecta en el controlador inalámbrico de la consola mediante un cable. Permite utilizar dos controladores a la vez (el inalámbrico en una mano y el Nunchuck en la otra). Dispone de pulsadores, palanca de control y controles suplementarios basados en el movimiento.

Tienen un pequeño joystick en la carcasa superior y dos pulsadores de disparo en la inferior.

Controladores GameCube "Piranha" (dos unidades)

Controladores para la consola GemeCube compatibles con el primer modelo de la consola Wii (con juegos de GameCube).

Se pueden conectar hasta cuatro controladores.

Nintendo Wii volante (modelo RVL-024) (soporte para controlador)

Accesorio para el controlador inalámbrico que se ajusta en el eje central. Se incluía con el juego Mario Kart. Proporciona nuevas opciones de control en los juegos de carreras.

El controlador dispone de un pequeño manual.

Pistola Zapper (soporte genérico para controlador)

Soporte para los controladores inalámbricos de la consola Wii diseñados para utilizar como pistola óptica.

Nintendo Wii Classic Controller Pro.

Controlador que se conecta al controlador inalámbrico de la consola (RVL-003). En la carcasa superior tiene una cruceta de movimiento, tres botones de selección (SELECT, HOME y START), cuatro pulsadores de función (a, b, x, y) y dos joystick analógicos. En la parte posterior tiene cuatro pulsadores de juego (L, R, ZL, ZR).
