Cámara fotográfica Werlisa Color (Certex SA) (1967)

Nueva en la colección: Werlisa Color (Certex SA) (1967). Cámara fotográfica analógica, con soporte para Flash, fabricada por Certex S.A (1952-1988), empresa española dedicada (entre otros productos) a la fabricación de cámaras fotográficas de diseño propio, entre ellas las siguientes: Daci Royal (1953), Digna (1954), Wesa I (1959), Werlisa (1959), Werlisa Color (1963-1967), Werlisa II (1966), Werlisa Star (1966), Werlisa Mat (1969), Werlisa MN, Werlisa club Color (1976), Werlisa 2000 color (1980), Werlisa LED (1982),  Werlisa club 35 (1984), Werlisa Pocket 210 y Werlisa Pocket 110). La empresa Certex también se dedicó al diseño de componentes y accesorios de las cámaras fotográficas y a mejorar su mecanismo de funcionamiento. Tuvo patentes de diversos productos: prensas de palanca, mesas articuladas de dibujo, otros equipos de dibujo técnico (Tecnígrafos), lupas, binóculos, cables eléctricos bipolares y de equipamiento fotográfico. Entre las patentes de equipamiento fotográfico destacan el "aparato de luz relámpago para bombillas de magnesio" (1956), las bobinas para cámaras (1960), las mejoras del conjunto obturador-diafragma (1972), el perfeccionamiento de visores (1973) y del obturador (1981), las mejoras en varios mecanismos internos (1981), el seguro de apertura (1987) y la antorcha (1987). En 1988 cesó la producción. La empresa mayorista Propoint (1996-2014), especializada en la distribución de complementos de fotografía y cine, adquirió la marca y puso a la venta nuevas cámaras procedentes de la importación con el nombre Werlisa: inicialmente la serie analógica "Werlisa Sport"  (entre ellas la Mini Super, la BF-104, la Mega Zoom 70) y posteriormente varios modelos digitales. Entre 1963 y 1967 se vendieron varias versiones de la cámara Werlisa Color, entre ellas: tres en 1963 (sin logotipo), dos en 1966 (con un primer logotipo rojo con fondo gris) y cuatro en 1967 (con el logotipo "W" de color dorado con fondo rojo).

Enlace a cámaras fotográficas

La Werlisa Color era una cámara analógica diseñada con soporte para Flash (el Flash era externo y tenía su propia alimentación). En la parte frontal tenía  un objetivo Certex de 45 mm (LAOTAR 1:2.8/45mm ANASTIMATICO), con tres selectores de forma circular (los selectores rodeaban al objetivo como un anillo): apertura del diafragma (2.8/4-5/6-8/11/16), velocidad del obturador (30/60/125) y distancia (1.2/1.5/2/2.5/3/4/6/10/20/∞). En el primer anillo también tenía un conector (saliente) para sincronizar el funcionamiento del flash.  En la parte frontal también tenía el visor, una palanca (botón de disparo) de apertura del obturador (Shutter), un contador del número de fotografías realizadas (de vista superior, estaba situado entre el objetivo y el visor), una serigrafía con el nombre (WERLISA COLOR) y grabado (en relieve) el logotipo de la marca (W). La Werlisa Color utilizaba películas (en carrete) de 35 mm.

En la parte superior tenía (de izquierda a derecha): una rueda (con palanca) de rebobinado (film rewind knob), el soporte para el flash, un anclaje (zócalo) para un disparador manual y un selector de sensibilidad (ASA y DIN) de la película con dos posibilidades: una monocromática y otra en color (NEGRO/COLOR 20/14, 25/15, 40/17, 50/18,100/21, 200/24, 250/25 y 400/27). Desde la parte superior también era visible el contador del número de fotografías realizadas y el conector (B) del flash.

En la base del lateral izquierdo tenía un pestillo de bloqueo (botón de seguridad/back cover latch) de la tapa de la película. En la parte posterior tenía el visor (reverso), una palanca de avance manual de la película (film advance wheel) y la tapa de la película (back cover).

En la parte inferior (base) tenía un pulsador de desbloqueo del rebobinado (botón de rebobinado/release button) y un zócalo para el trípode. En la base también tenía grabado el  lugar de fabricación y la empresa (FABRICADO EN ESPAÑA POR CERTEX S.A.) y un número de referencia (874). En vista inferior era visible, el nombre de la empresa fabricante (CERTEX) serigrafiado en el anillo central del objetivo.

La Werlisa Color utilizaba carretes de películas de 35 mm (en blanco y negro y en color).

Cámara fotográfica Nera 35 (modelo A-08-09999) (1967)

Nueva en la colección: Cámara Nera 35 (modelo A-08-09999) (1967). Cámara fotográfica analógica, con soporte para flash, fabricada en 1967 por Negra Industrial, espesa española fundada en 1933 como "Negra y Tort" (Negra Industrial desde 1956). La Nera 35 formaba parte de una serie de cámaras fotográficas de la empresa vendidas con el nombre de "Nera". La serie se inició con las cámaras Nera Sport 3x3 y Nera Sport 4x4 (versión vendida en España de la cámara Liford Sporti fabricada en 1959 en el Reino Unido). Le siguieron tres modelos fabricados en España: la Nera 35 (1967), la Neramatic (1967) y la Nera 35/S (1973). Las siguientes cámaras vendidas en España con el nombre de Nera se fabricaron en 1973 en Hong Kong:  Nera 200, Nera 300 y Nera 600 (versiones de las cámaras Halina 2000, 3000 y 600 de Haking Enterprise) y la Nera 800. La empresa compaginó la distribución de las cámaras con otros productos relacionados con la fotografía (entre ellos películas, papel y productos químicos de revelado). La Nera 35 tuvo dos versiones: una primera totalmente negra (esta cámara) y una segunda de color negro con bordes plateados (adoptado en la posterior Nera 35/S). Tenía un objetivo con enfoque fijo (just point & Shoot) y un selector de activación del flash compartido con el regulador del obturador (el obturador, de forma circular, rodeaba el objetivo como un anillo). El regulador tenía dos posiciones: una para exteriores y otra para interiores (flash). Utilizaba películas (en carrete) de 35 mm (formato 24x36).

Enlace a cámaras fotográficas

En la parte frontal tenía el visor, una palanca (botón de disparo) de apertura del obturador (Shutter) y el objetivo (SPEED ACRIMAN LENS) con el anillo regulador del obturador. También tenía serigrafiado el nombre (NERA 35).

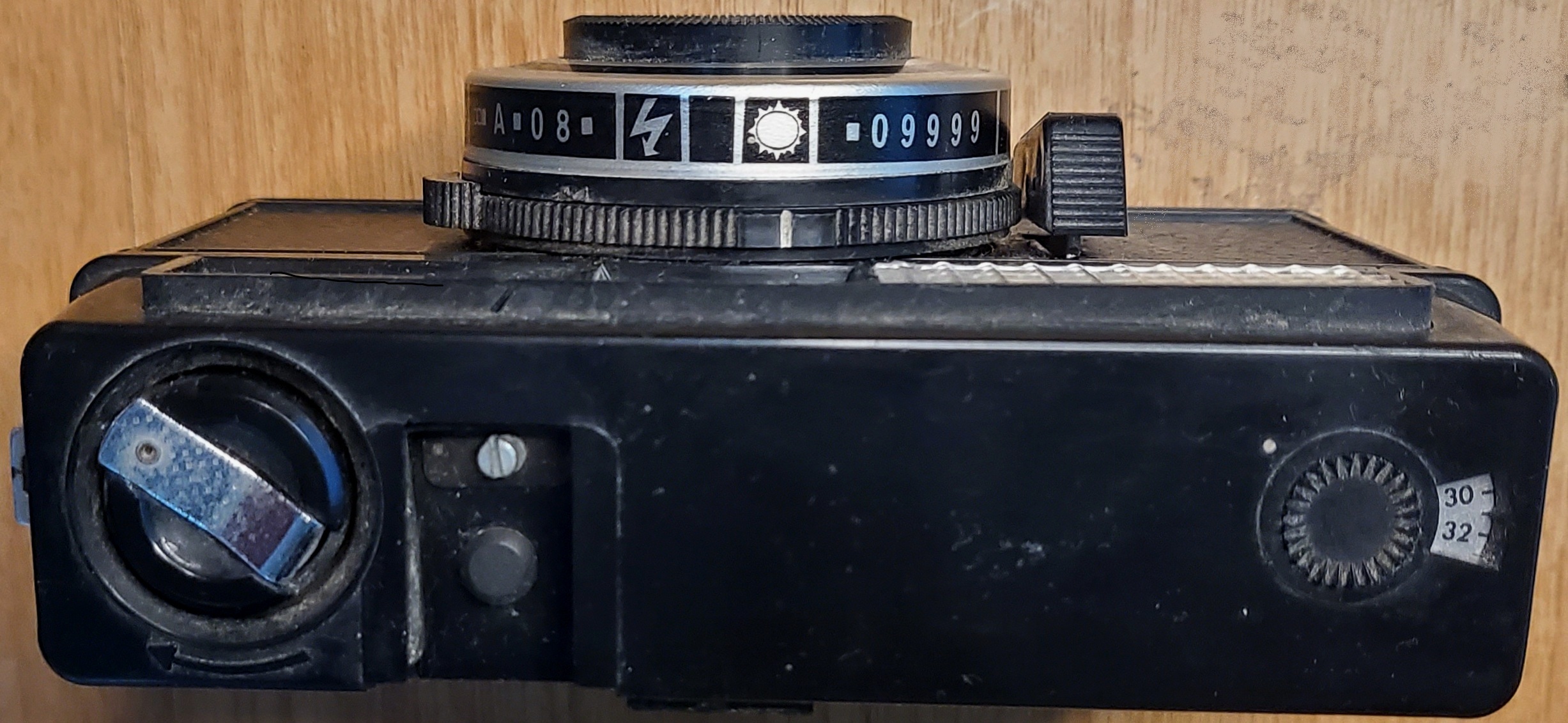

En la parte superior tenía (de izquierda a derecha): una rueda (con palanca) de rebobinado (film rewind knob), el soporte para el flash, y un contador del número de fotografías realizadas. El anillo frontal se regulaba en función de mucha o poca luminosidad ambiental (soleado y flash para interiores). En el anillo también tenía serigrafiado el modelo (A-08-09999).

En el lateral izquierdo tenía un pestillo de bloqueo (botón de seguridad/back cover latch) de la tapa de la película. En la parte posterior tenía el visor (reverso), una rueda de avance manual de la película (film advance wheel) y la tapa de la película (back cover).

En la parte inferior (base) tenía un pulsador de desbloqueo del rebobinado (botón de rebobinado/release button) y un zócalo para el trípode. En la base también tenía grabado (en relieve) el lugar de fabricación (MADE IN SPAIN) y el modelo A-08-09999). En el anillo frontal tenía serigrafiado el lugar de fabricación (FABRICADO EN ESPAÑA).

En la parte interior de la tapa tenía una pegatina recomendando el suso de los carretes de la propia empresa (USE CARGAS NEGRA).

Cámara fotográfica Capta (Capta I, modelo 2) (1948) (Industrias Matutano)

Nueva en la colección: Cámara Capta (Capta I, modelo 2) (1948) (Industrias Matutano). Cámara fotográfica analógica básica fabricada en España en 1948 por el empresario Julio Matutano (Industrias Matutano desde 1947). Formó parte de una serie de cámaras fotográficas vendidas con el nombre de  Capta (1944-1965). Previamente, el empresario Julio Matutano había diseñado, por encargo sus dos cámaras, la Nerva (1935) y la Perfecta (1942). La Capta modelo 2 (1948) fue un modelo intermedio entre la primera cámara de la serie, la Capta (Capta I) de 1944 y la Capta II de 1952. Los otros modelos de la serie fueron:  la Capta Baby (1944), la Captaflex (1948), La Capta 35 (1953), la Capta Urana (1958), la Capta Lux (1959), la  Super Capta (1959) y la Capta Urana M3 (1959). Posteriormente, y poco antes de su cierre en 1966, la empresa fabricó cuatro cámaras más: Fixeta (1963), Yamira (1964), Lenfix (1964) y Concisa (1965). La empresa compaginó la producción de sus cámaras con otros productos relacionados con la fotografía (entre ellos una cuba de revelado, una ampliadora y un flax). La cámara Capta (modelo 2) estaba diseñada con dos carcasas  independientes: la frontal (con los mecanismos internos) y la posterior (tapa) fabricadas las dos de baquelita. Utilizaba carretes de formato 120 de 6x4,5 (el carrete con formato 120 original de Kodak de 6x9 cm permitía hacer 8 fotografías, mientras que utilizando el formato 120 de 6x4,5, el número de exposiciones se duplicaba a 16). Tenía posibilidad de seleccionar dos posiciones de enfoque:  una próxima (P) de 1,5 m, para retratos (fotografías próximas) y otra con foco infinito (I) para fotografías lejanas (paisajes).

Enlace a cámaras fotográficas

En la parte frontal tenía el visor (apoyado en la parte superior), el pulsador el pulsador (botón de disparo) de apertura del obturador (Shutter), el selector de distancia de enfoque de dos posiciones ("I" desplazándolo  a la derecha y "P" hacia a la izquierda) y el objetivo (OBJETIVO ESPECIAL CAPTA). En la carcasa frontal también tenía grabado (en relieve) el nombre (Capta) y el logotipo de la empresa (M).

En la parte superior tenía la palanca (rueda) de rebobinado (film rewind knob). También era visible el pulsador de disparo).

En el lateral derecho tenía dos resaltes para facilitar la separación de la carcasa (estaban sujetas a presión). En la parte posterior tenía el visor (reverso) y una ventana de comprobación del interior. En la parte posterior también tenía grabado (en relieve) la palabra "PATENTADO" ("Capta" era una marca registrada desde 1944).

Las dos carcasa eran independientes.

Consola pong Juegos para TV (1977-1978)

Nueva en la colección: Juegos para TV (1977-1978). Consola pong con cuatro juegos en memoria fabricada en España (1977-1978) con el nombre de "Juegos para TV". Físicamente estaba formada por un módulo de sobremesa y dos controladores (independientes la consola). El módulo de sobremesa estaba diseñado con dos carcasas (superior e inferior) en forma de "U". Fabricadas de metal, formaban un conjunto sólido cuando se encajaban (la carcasa inferior ocupaba también la parte frontal y posterior y la superior cerraba la consola por los laterales). De fácil apertura y de diseño optimizado, el panel de control estaba situado en la parte frontal y los conectores en la parte posterior. No se dispone de datos documentados sobre la empresa fabricante (ni del lugar de fabricación), aunque en el manual de instalación (kit de montaje) se identificaba la consola con el nombre de "Juegos para TV" (escrito en español) lo que indicaba su procedencia española. La forma externa y la distribución del panel de control era similar, aunque no igual, a la que tenía la consola española "DS 2" (la posición del pulsador de reinicio y la del diodo de encendido están intercambiados). Se ha recibido con los dos controladores y un manual de instalación.

Enlace a consolas españolas

La consola Juegos para TV incorporaba un IC "todo en uno" (Pong in a Chip) de Texas Instruments TMS1965NL que integraba la controladora de gráficos, el generador de sonido y cuatro juegos pong en memoria: tenis, fútbol,  frontón doble y frontón. Su imagen era monocromática y su sonido interno. En el panel de control tenía un selector de juegos, un pulsador de reinicio (de color rojo), cuatro selectores de dificultad (tamaño de la raqueta, velocidad, servicio manual/automático y ángulo de rebote (solo tiene instalada la palanca del selector del ángulo de rebote), un diodo indicador de encendido (de color rojo) y un interruptor de encendido/apagado. Al revisar en el manual los puntos de soldadura de las palancas, se ha podido comprobar que el selector de servicio manual/automático no se había instalado correctamente (la patilla de retorno estaba soldada a un punto activo en lugar de un punto "M" de Masa/GND), produciendo un mal funcionamiento de la consola y, posiblemente, se haya retirado (se recibió sin tres palancas, la de Servicio manual/automático y, además, la del Tamaño de la raqueta y la de Velocidad).

Los controladores, de movimiento vertical, también estaban fabricados de metal. Se unían a la consola mediante un cable (con conector DIN-5). Cada uno de los controladores tenía un pulsador de servicio manual en el lateral izquierdo.

En la parte posterior tenía la salida del cable de alimentación (la fuente de alimentación era interna), un fusible de protección (FUSIBLE), un selector de voltajes (220-125), dos conectores DIN-5 para los controladores y la salida del cable RF para la TV.

En la carcasa inferior tenía unas perforaciones para permitir la salida del sonido. Para acceder al interior se separaban las carcasa (estaban sujetas a presión) y se retiraba la carcasa superior (y laterales) quedando a la vista la placa base y la fuente de alimentación.

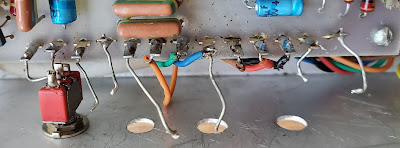

El IC "todo en uno" (Pong in a Chip) de Texas Instruments era el único IC de la placa base. En el borde anterior de la placa tenía los puntos de soldadura correspondiente a las palancas de selección (tres de ellos desactivados).

Según se indicaba en el manual, cada uno de los selectores (I1, I2, I3 e I4) se conectaba a un punto de soldadura activo (I, E, D y B) y a un punto de masa/tierra/GND (M).

El selector "I2" tenía el punto de soldadura "E" y, parece ser, que en lugar del "M" (compartido con un controlador) estaba soldado al punto activo "G" (también del controlador). Aunque estaban bien conectados, se retiraron también otros dos selectores (I1 e I3). Sin el selector "I2", el servicio es siempre manual.

Con excepción de los selectores desinstalados, la consola funciona correctamente.

En el manual se detalla la instalación. Tenía un listado completo de los componentes.

  Acompañados por esquemas y diagramas.

También tenía plantillas en la que se indicaba el lugar en donde realizar las perforaciones de la parte frontal (panel de control) y de la posterior (conectores).

Consola pong Single IC (modelo VG-8-C) (1978?)

Nueva en la colección: Single IC (modelo VG-8-C) (1978?). Consola pong con ocho juegos en memoria fabricada en España (posiblemente en 1978) con el nombre "Single IC". No se disponen de datos documentados sobre la empresa fabricante (ni del lugar de fabricación), aunque en la carcasa superior se indicaba que el nombre "Single" era una marca registrada (SINGLE ®) por la empresa fabricante (o por la empresa distribuidora). La consola "Single IC" estaba formada por un módulo de sobremesa y dos controladores independientes. De diseño optimizado, el panel de control y los conectores de los controladores estaban situados en la parte frontal (con las serigrafías escritas en inglés), mientras que en la parte posterior solo tenía la salida del cable RF para la TV (no tenía conector para una fuente de alimentación externa). El nombre "Single IC" indicaba que la consola tenía la tecnología más avanzada del momento ("state of the art"): un Circuito Integrado "todo en uno" (Pong in a Chip) que incluía (en un "único IC") los  juegos, la controladora gráfica y el generador de sonido. El modelo "VG-8-C" se correspondía con las características de la consola: "Video Game 8 (juegos) Color".

Enlace a consolas españolas

La consola Single IC (VG-8-C) incorporaba el IC "todo en uno" (Pong in a Chip) AY-3-8600 de General Instrument que integraba la controladora de gráficos, el generador de sonido y ocho juegos en memoria. Su imagen era en color y su sonido interno. En la carcasa superior tenía serigrafiados la marca (SINGLE®), el nombre (IC), el modelo (VG-8-C) y una franja con tres colores (rojo, amarillo y verde) indicativo de consola en color.

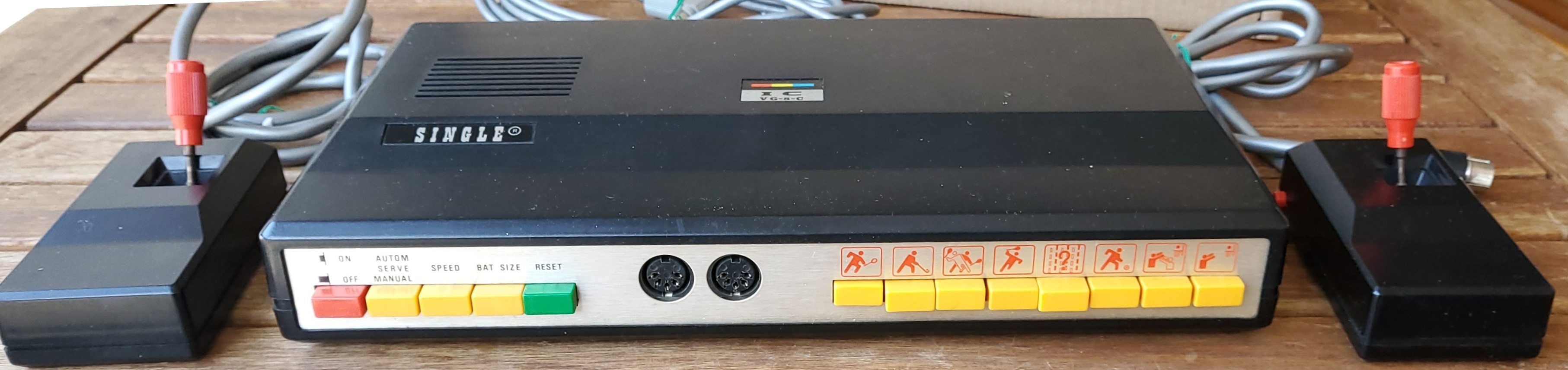

En el panel de control tenía un interruptor de encendido/apagado (ON/OFF), un selector de servicio manual/automático (SERVE AUTOM/MANUAL), dos selectores de dificultad (SPEED y BAT SIZE), un pulsador de reinicio (RESET) y ocho selectores de los juegos (representados por iconos): Frontón un jugador (Solo), Hockey, Tenis, Frontón, Gridball, Fútbol, Baloncesto y Baloncesto un jugador). En la parte frontal también tenía los conectores (DIN-5) de los controladores (los pulsadores de servicio manual estaban en los controladores).

Los controladores de palanca, con movimiento en todas direcciones, eran independientes de la consola. El pulsador de servicio manual estaba situado en el lateral izquierdo de cada uno de los controladores.

De la parte posterior salía el cable RF para la TV.

Funcionaba con 5 pilas de 1,5V tipo C (LR-14) que se alojaban en un compartimento (con tapa) al que se accedía por la carcasa inferior. En la carcasa inferior también tenía una etiqueta con el número de serie (1022109786). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y el compartimento de las pilas. (el altavoz estaba sujeto a la carcasa superior)

El IC "todo en uno" (Pong in a Chip" de General Instrument (AY-3-8600) era el IC de mayor tamaño de la placa base. En la placa base también tenía otros dos IC de menor tamaño de Motorola (MC140698).

La consola funciona correctamente

El diseño frontal se utilizó en varias de las consolas fabricadas en España, entre ellas las consolas de la colección (Juegos TV Color,  (V) DIFA, Furtec 6 y Tele-Play 4).

Y también las consola "Juegos para TV." (kit con instrucciones) y esta consola (Single IC VG-8-C).
