Sinclair ZX Spectrum Plus (1984) (revisión 6A/ISSUE 6A) (1)

Actualización de información: Sinclair ZX Spectrum Plus (1984) (revisión 6A/ISSUE 6A). Tercer modelo de ZX Spectrum fabricado en 1984 por la empresa Sinclair Research (UK) . Previamente la empresa había distribuido el ZX Spectrum de 16K y el ZX Spectrum de 48K, durante dos años (1982 y 1983). En esos dos años, la placa base había tenido seis revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). En relación con los modelos anteriores, el ZX Spectrum Plus tenía un teclado mejorado y un pulsador de reinicio (reset). Su carcasa era más amplia y con mejor ventilación. Aunque podía llevar placas anteriores del stock, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" a finales de 1983. En 1984, la placa tuvo otras dos revisiones: la ISSUE 5 y la ISSUE 6A. En 1984, el ZX Spectrum Plus se fabricó en el Reino Unido y en España con la placa 6A (en España lo fabricó Investrónica). En 1985, la empresa española fabricó dos ordenadores con teclado español: el ZX Spectrum Plus (versión española) y el ZX Spectrum Plus 128K (versión española).

Enlace a ordenadores Sinclair

El ZX Spectrum Plus (Rev. 6A) incorporaba un procesador compatible Z80 (este ordenador lleva un NEC D780C-1), 48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes.

En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete. Como medio de almacenamiento empleaba un reproductor de casete y una pantalla de TV para visualizar las imágenes. Como opción se podían adquirir distintos periféricos desarrollados por Sinclair para el ZX Spectrum o los fabricados por terceras empresas (aunque la nueva forma de la carcasa dificultaba el empleo de algunos de ellos).

El pulsador de reinicio estaba situado en el lateral izquierdo.

En la carcasa inferior tenía grabado en número de serie (D 03-035730), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England), el año (©1984 SINCLAIR Research Ltd.) y el lugar de fabricación (Made in U.K.). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.

La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (PCF1306P), el procesador  compatible Z80 (NEC (D780C-1) y el IC de ROM  (GI 9128C), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (OKI M3732H-20), situados en dos líneas (de a cuatro) debajo del procesador.

El manual "ZX Spectrum + User Guide" sustituía al de "Introduction" del ZX Spectrum. Con páginas llenas de gráficos en color, el manual del ZX Spectrum + había cambiado el formato con relación al anterior Spectrum. Explicaba el ordenador y su empleo de forma detallada con diagramas y explicaciones, incluyendo entre otras novedades, como mejorar el sonido utilizando el reproductor de casete. Para la introducción al BASIC se utilizaba el manual del ZX Spectrum.

Los transformadores eran similares (con excepción del conector de la red eléctrica), en los fabricados en el Reino Unido y en España.

Sinclair ZX Spectrum Plus (Revisión 6A/ISSUE 6A) (1985), con teclado español

Actualización de información: Sinclair ZX Spectrum Plus (Revisión 6A/ISSUE 6A) (1985), con teclado español. Ordenador fabricado en España por Investronica en 1985. con teclado "qwerty" español, para adaptarlo a la normativa española (con la ñ y la Ñ). Previamente la empresa había vendido el ZX Spectrum (16K y 48) durante dos años (1982 y 1983) con un gran éxito en las ventas. En ese período de tiempo, la placa base del ordenador había tenido varias revisiones (ISSUE ONE, ISSUE TWO, ISSUE 3, ISSUE 3B, ISSUE 4 y la ISSUE 4B). La salida al mercado del ZX Spectrum Plus en 1984 supuso una mejora notable en relación con los modelos anteriores: carcasa más amplia y mejor ventilada, teclado mejorado (de calidad similar a los que vendían terceras empresas) y, como novedad, un pulsador de reinicio (situado en el lateral izquierdo). Independientemente que versiones anteriores del stock se reutilizaran para el ordenador, la primera placa base fabricada expresamente para el ZX Spectrum Plus (con el pulsador de reinicio) fue la "ISSUE 4S" de finales de 1983 (el cable cruzaba por encima de la placa). En 1984, la placa tuvo dos revisiones más (la ISSUE 5 y la ISSUE 6A). El ZX Spectrum Plus se fabricó con teclado qwerty" estándar en el Reino Unido y en España por Investronica (los dos se podían vender indistintamente tanto en España como en UK). Posteriormente, en 1985, se vendió en España la versión con teclado "qwerty" español (este ordenador), coincidiendo en las tiendas con el ZX Spectrum Plus 128K con el mismo teclado español, fabricado también por Investronica.

Enlace a ordenadores Sinclair

El ZX Spectrum Plus (Rev. 6A), con teclado español, incorporaba un procesador Z80 A (este ordenador lleva un Zilog Z80A CPU),  48K de RAM (en 16 IC,s) y 16K de ROM (en un IC) con el BASIC. Disponía de un modo texto, un modo gráfico con 8 colores (16 en modo brillo) y sonido interno (como amplificador de sonido se podía utilizar el altavoz del reproductor de casete). Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC (por combinación de teclas). Como medio de almacenamiento empleaba cintas de casete y una TV para visualizar las imágenes. En la versión española, los cambios afectaron al teclado (incluía la ñ y la Ñ y algunas teclas traducidas) y también a la ROM, para adaptarla a esta circunstancia (se añadieron los nuevos caracteres y, además se tradujeron los mensajes de error). El teclado era el mismo que el del Spectrum Plus 128K con teclado español.

En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (9V DC, centro negativo), un puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y un conector RF para la TV (PAL, canal 36).

El pulsador de reinicio estaba situado en el lateral izquierdo.

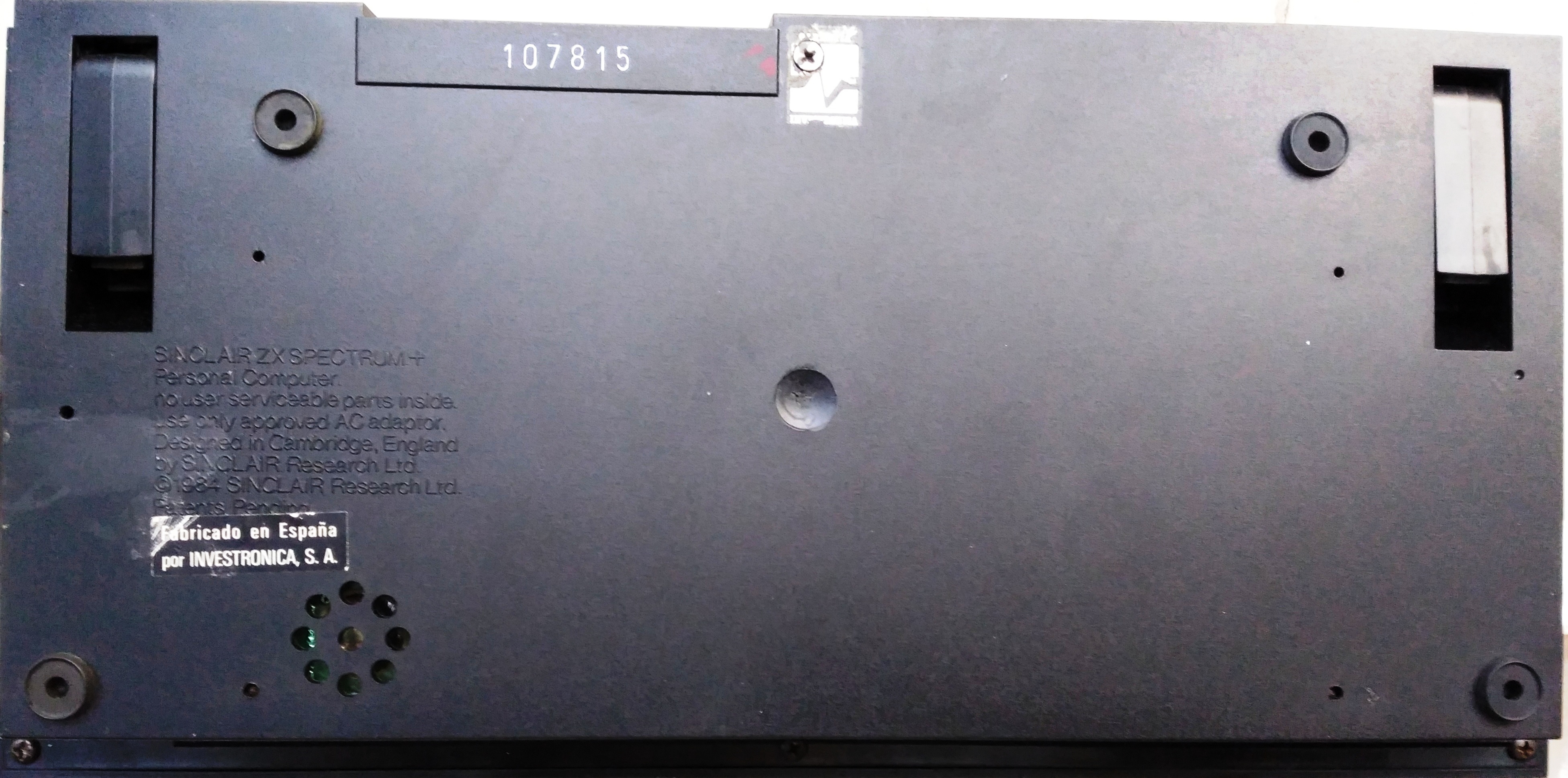

En la carcasa inferior tenía grabado en número de serie (107815), el nombre del modelo (SINCLAIR ZX SPECTRUM +), el diseño (Designed en Cambridge, England) y el año (©1984 SINCLAIR Resarch Ltd.) correspondiente al modelo con teclado "qwerty" estándar (el modelo con teclado español se fabricó en 1985 coincidiendo con el ZX Spectrum Plus 128 con teclado español). Tiene también una etiqueta de garantía de la empresa española Investrónica y una segunda etiqueta en la que se indica el lugar de fabricación (Fabricado en España por INVESTRONICA SA). Para acceder al interior se extraían 8 tornillos y se retiraba la carcasa superior, quedando al vista la placa base.

La placa base es la revisión 6A (ISSUE 6A, de 1984). Los IC,s principales está alineados en el centro de la placa, tapados parcialmente por el difusor de calor. De izquierda a derecha son: la ULA (Ferrantti ULA 6C00IE-7), un multiplexor de memoria RAM (ZX8401 SINCLAIR), el procesador Z80A de Zilog (Z8400APS Z80A CPU) y el IC de ROM (M5L27128K), de 16K. La RAM está formada por 16 IC,s, ocho de 2K (IC 4116 2N) alineados a la izquierda y ocho de 4K (TMS 4532-20NL3) situados en dos líneas (de a cuatro) debajo del procesador.

El procesador queda parcialmente tapado por el difusor de calor.

En la caja se incluía una nueva fuente de alimentación fabricada por Investronica (9V DC, 1,6A).

En la versión española del ZX Spectrum Plus se añadía a la guía de funcionamiento un suplemente explicando el teclado en español. En el nuevo manual del "ZX Spectrum + Teclado Español" se indicaba que: "La versión española del Sinclair ZX Spectrum + dispone, además de todos los caracteres castellanos incluidos en el teclado, de todos los mensajes de error alojados en la ROM, totalmente traducidos a nuestro idioma". Las instrucciones de la guía eran escasas de no disponer del manual de Introducción al BASIC del Spectrum. Por ese motivo, Investronica sacó, para consumo interno, un nuevo libro, el "manual del ZX Spectrum" + (el signo + aparecía fuera de las comillas) en la que se adentraba en la programación. En la introducción se explicaban las diferencias de funcionamiento del Spectrum + y del Spectrum (principalmente en el teclado), entrando directamente en la programación en BASIC que era común para los dos ordenadores.

Caja de embalaje. En la caja del ordenador vendido en España por Investronica se especificaba claramente esa circunstancia.

Fidelity Chess Challenger 10 B (CCX-10B) (1978) (2)

Nuevo en la colección: Fidelity Chess Challenger 10 B (CCX-10B) (1978) (2). Tercer ordenador de la serie Challenger de la empresa Fidelity Electronics (USA). La empresa Fidelity llegó a ser líder mundial en la fabricación de ordenadores de ajedrez (ganó cuatro años consecutivos el campeonato mundial) aunque también vendió ordenadores con otros juegos de mesa. En el folleto "Fidelity Challenger Series" de 1979 se describían los seis ordenadores que tenía la serie en ese año. Tres eran de ajedrez:  "Voice Chess Challenger", "Chess Challenger 7" y "Chess Challenger 10". Otros tres tenían juegos de mesa: "Bridge Challenger", "Backgammon Challenger" y "Checker Challenger". En la descripción del "Chess Challeger 10", se mencionaban los éxitos conseguidos (en su categoría) en los torneos celebrados en 1978 (WINNER OF THE 1978 MICRO COMPUTER TOURNAMENTS) que tuvieron lugar en San José (West Coast Computer Fair) y Quevec (Quevec Open). El primer Chess Challenger 10 (CCX-10A) se enrocaba "en contadas ocasiones" y, por ese motivo, Fidelity puso a la venta una segunda versión (CCX-10B) con la ROM ya corregida (este ordenador). El Chess Challenger 10 fue sustituido en el plazo de un año por el "Voice Sensory Chess Challenger" (que pasó a ser la gama alta de ordenadores de ajedrez de la serie).



Enlace a ajedrez de Fidelity

El Chess Challenger 10 B (CCX-10B) incorporaba un procesador Z80A, 0,5K de RAM (en cuatro IC,s de 128 bytes) y 4K de ROM (en un IC) con el programa de ajedrez que incluía 10 niveles de juego (con tiempo de respuesta de 5 segundos a 24 horas). Su sonido era interno. Disponía de un tablero completo de ajedrez ocupando la mayor parte de la carcasa superior. A la derecha del tablero tenía dos diodos de juego: “CHECK” (se iluminaba cuando el ordenador daba “jaque”) y “I LOSE” (el ordenador admitía su derrota), una pequeña pantalla LCD de cuatro dígitos y un teclado de 16 teclas.

Del lateral derecho salía un cable con un conector de dos pines para la fuente de alimentación externa (9V AC, 1A). El cable de este ajedrez estaba cortado (se abrió el ordenador y se puso otro cable en su lugar).

El ordenador se encendía directamente al conectar la fuente de alimentación, apareciendo en la pantalla el nivel 1 elegido por defecto (CL 1). Pulsando “LV”  de forma se consecutiva se podía cambiar el nivel.  Los niveles eran: CL1, “principiante” con un tiempo de respuesta de 5 segundos; CL2, “intermedio” con 15 segundos; CL3, “experimentado” con 35 segundos; CL4, “avanzado” con 80 segundos; CL5, “superior” con 140 segundos; CL6, “mate en dos” con 60 minutos; CL7, “ajedrez postal” con 24 horas; CL8, “experto”, con 11 minutos; CL9 “excelente” con 6 minutos y  CL10, “prácticas” con 3 minutos.

Una vez elegido el nivel se iniciaba la partida. La posición de las figuras se indicaba por coordenadas (A-H, 1-8) utilizando las teclas de las dos filas inferiores. Otras teclas permitían otras funciones: reinicio (RE), doble movimiento (DM), anular movimiento (CL), verificar posición (PV) de las figuras (se identificaban con un código: 2: Peón, 4: Caballo, 6: Alfil, 8: Torre, A: Reina y C: Rey), plantear problemas o cambiar posición (PB) y dar entrada a movimientos del jugador (EN). Con la tecla de “tono” (fila superior) se activaba o desactivaba el sonido.

La arquitectura del ordenador dificulta el acceso a la placa base (la carcasa inferior está sujeta con clavos). La placa base ocupa la mitad de la carcasa, debajo de la pantalla y del teclado (no se puede retirar la placa base desde la parte inferior). La placa está sujeta a la parte superior (tablero de ajedrez pegado sobre una pletina metálica) con tres tornillos y la pletina está sujeta al armazón de madera por cuatro tornillos (los tornillos están entre el tablero y la placa metálica y para extraerlos es necesario despegarlos previamente).

Para girar la placa es necesario seguir tres pasos: en primer lugar se separa la parte superior (pletina y tablero) del armazón, extrayendo los cuatro tornillos ocultos que la sujetan (es necesario despegar el tablero por los bordes); en segundo lugar se separara la placa del teclado de la pletina (sujeta con cuatro remaches) utilizando una lima o una sierra de metal y en tercer lugar se separa la placa base del tablero extrayendo los tres tornillos (también ocultos debajo del tablero).

Una vez cortados los cuatro remaches y extraídos los tres tornillos se gira la placa base quedando a la vista el procesador y el IC de ROM (la placa del teclado oculta parcialmente la placa base),

El procesador (Z80 A) está situado en el lateral izquierdo de la placa. El IC con 4K de ROM (CN19053N CC 10B) de 4K está a la derecha del procesador. Los cuatro IC,s de RAM (D2111AL-4), de 128 bytes cada uno, están a la derecha (ocultos debajo de la placa del teclado).

Fidelity Chess Challenger 10 B (CCX-10B) (1979) (1)

Actualización de información: Fidelity Chess Challenger 10 B (CCX-10B) (1979) (1). Tercer ordenador de la serie Challenger de la empresa Fidelity Electronics (USA). La empresa Fidelity llegó a ser líder mundial en la fabricación de ordenadores de ajedrez (ganó cuatro años consecutivos el campeonato mundial) aunque también vendió ordenadores con otros juegos de mesa. En el folleto "Fidelity Challenger Series" de 1979 se describían los seis ordenadores que tenía la serie en ese año. Tres eran de ajedrez:  "Voice Chess Challenger", "Chess Challenger 7" y "Chess Challenger 10". Otros tres tenían juegos de mesa: "Bridge Challenger", "Backgammon Challenger" y "Checker Challenger". En la descripción del "Chess Challeger 10", se mencionaban los éxitos conseguidos (en su categoría) en los torneos celebrados en 1978 (WINNER OF THE 1978 MICRO COMPUTER TOURNAMENTS) que tuvieron lugar en San José (West Coast Computer Fair) y Quevec (Quevec Open). El primer Chess Challenger 10 (CCX-10A) se enrocaba "en contadas ocasiones" y, por ese motivo, Fidelity puso a la venta una segunda versión (CCX-10B) con la ROM ya corregida (este ordenador). El Chess Challenger 10 fue sustituido en el plazo de un año por el "Voice Sensory Chess Challenger" (que pasó a ser la gama alta de ordenadores de ajedrez de la serie).

Enlace a ajedrez de Fidelity

El Chess Challenger 10 B (CCX-10B) incorporaba un procesador Z80A, 0,5K de RAM (en cuatro IC,s de 128 bytes) y 4K de ROM (en un IC) con el programa de ajedrez que incluía 10 niveles de juego (con tiempo de respuesta de 5 segundos a 24 horas). Su sonido era interno. Disponía de un tablero completo de ajedrez ocupando la mayor parte de la carcasa superior. A la derecha del tablero tenía dos diodos de juego: “CHECK” (se iluminaba cuando el ordenador daba “jaque”) y “I LOSE” (el ordenador admitía su derrota), una pequeña pantalla LCD de cuatro dígitos y un teclado de 16 teclas.

Del lateral derecho salía un cable con un conector de dos pines para la fuente de alimentación externa (9V AC, 1A).

El ordenador se encendía directamente al conectar la fuente de alimentación, apareciendo en la pantalla el nivel 1 elegido por defecto (CL 1). Pulsando “LV”  de forma se consecutiva se podía cambiar el nivel.  Los niveles eran: CL1, “principiante” con un tiempo de respuesta de 5 segundos; CL2, “intermedio” con 15 segundos; CL3, “experimentado” con 35 segundos; CL4, “avanzado” con 80 segundos; CL5, “superior” con 140 segundos; CL6, “mate en dos” con 60 minutos; CL7, “ajedrez postal” con 24 horas; CL8, “experto”, con 11 minutos; CL9 “excelente” con 6 minutos y  CL10, “prácticas” con 3 minutos.

Una vez elegido el nivel se iniciaba la partida. La posición de las figuras se indicaba por coordenadas (A-H, 1-8) utilizando las teclas de las dos filas inferiores. Otras teclas permitían otras funciones: reinicio (RE), doble movimiento (DM), anular movimiento (CL), verificar posición (PV) de las figuras (se identificaban con un código: 2: Peón, 4: Caballo, 6: Alfil, 8: Torre, A: Reina y C: Rey), plantear problemas o cambiar posición (PB) y dar entrada a movimientos del jugador (EN). Con la tecla de “tono” (fila superior) se activaba o desactivaba el sonido.

En el folleto "Fidelity Challenger series" de 1979 se describía el ordenador y se hacía una referencia a los torneos ganados en 1978.que tuvieron lugar en San José (West Coast Computer Fair) y Quevec (Quevec Open), pero no se indicaban las características técnicas del ordenador (tampoco en el manual). La arquitectura del ordenador dificulta el acceso a la placa base (la carcasa inferior está sujeta con clavos).

Para obtener los datos, se han utilizado fotografías de otro CCX-10B de la colección. La placa base ocupa la mitad de la carcasa, debajo de la pantalla y del teclado (no se puede retirar la placa base desde la parte inferior). Para girar la placa es necesario retirar previamente la parte superior (despegando el tablero y extrayendo cuatro tornillos).

El procesador (Z80 A) está situado en el lateral izquierdo de la placa. El IC con 4K de ROM (CN19053N CC 10B) de 4K está a la derecha del procesador. Los cuatro IC,s de RAM (D2111AL-4), de 128 bytes cada uno, están a la derecha (ocultos debajo de la placa del teclado).

El CCX-10B se vendía en un maletín de plástico. En el maletín se incluía el ordenador, las figuras de ajedrez, la fuente de alimentación, el manual original en inglés y, en este ordenador vendido en Alemania por Consumenta Computer, un segundo manual en alemán.

El manual original tiene cuatro páginas en un hoja (DIN A3) doblada por la mitad

El manual en alemán tiene 16 páginas (DIN A5).

Fidelity Chess Challenger 10 (CCX-10A) (1978)

Actualización de información: Fidelity Chess Challenger 10 (CCX-10A) (1978). Tercer ordenador de la serie Challenger de la empresa Fidelity Electronics (USA). La empresa Fidelity llegó a ser líder mundial en la fabricación de ordenadores de ajedrez (ganó cuatro años consecutivos el campeonato mundial) aunque también vendió ordenadores con otros juegos de mesa. En el folleto "Fidelity Challenger Series" de 1979 se describían los seis ordenadores que tenía la serie en ese año. Tres eran de ajedrez:  "Voice Chess Challenger", "Chess Challenger 7" y "Chess Challenger 10". Otros tres tenían juegos de mesa: "Bridge Challenger", "Backgammon Challenger" y "Checker Challenger"  (damas) disponible en versiones de "2" y de "4" niveles. En la descripción del "Chess Challeger 10", se mencionaban los éxitos conseguidos (en su categoría) en los torneos celebrados en 1978 (WINNER OF THE 1978 MICRO COMPUTER TOURNAMENTS) que tuvieron lugar en San José (West Coast Computer Fair) y Quevec (Quevec Open). Según la empresa, el Chess Challenger 10 (este ordenador) "se resiste a enrocarse haciéndolo en contadas ocasiones" por lo que indicaba en la instrucciones como se podía obligar al ordenador a aceptar el enroque "por el bien de la partida". Por ese motivo, Fidelity sacó al mercado una segunda versión (CCX-10B) con la ROM ya corregida. El Chess Challenger 10 fue sustituido en el plazo de un año por el "Voice Sensory Chess Challenger" (que pasó a ser la gama alta de ordenadores de ajedrez de la serie).

Enlace a  ajedrez de Fidelity

El Chess Challenger 10 (CCX-10A) incorporaba un procesador Z80A, 0,5K de RAM (en cuatro IC,s de 128 bytes) y 4K de ROM (en un IC) con el programa de ajedrez que incluía 10 niveles de juego (con tiempo de respuesta de 5 segundos a 24 horas). Disponía de un tablero completo de ajedrez ocupando la mayor parte de la carcasa superior. A la derecha del tablero tenía dos diodos de juego: “CHECK” (se iluminaba cuando el ordenador daba “jaque”) y “I LOSE” (el ordenador admitía su derrota), una pequeña pantalla LCD de cuatro dígitos y un teclado de 16 teclas.

Del lateral derecho salía un cable con un conector de dos pines para la fuente de alimentación externa (9V AC, 1A).

El ordenador se encendía directamente al conectar la fuente de alimentación, apareciendo en la pantalla el nivel 1 elegido por defecto (CL 1). Pulsando “LV”  de forma se consecutiva se podía cambiar el nivel empezando desde el primero. Los niveles eran: CL1, “principiante” con un tiempo de respuesta de 5 segundos; CL2, “intermedio” con 15 segundos; CL3, “experimentado” con 35 segundos; CL4, “avanzado” con 80 segundos; CL5, “superior” con 140 segundos; CL6, “mate en dos” con 60 minutos; CL7, “ajedrez postal” con 24 horas; CL8, “experto”, con 11 minutos; CL9 “excelente” con 6 minutos y  CL10, “prácticas” con 3 minutos.

Una vez elegido el nivel se iniciaba la partida. La posición de las figuras se indicaba por coordenadas (A-H, 1-8) utilizando las teclas de las dos filas inferiores. Otras teclas permitían otras funciones: reinicio (RE), doble movimiento (DM), anular movimiento (CL), verificar posición (PV) de las figuras (se identificaban con un código: 2: Peón, 4: Caballo, 6: Alfil, 8: Torre, A: Reina y C: Rey), plantear problemas o cambiar posición (PB) y dar entrada a movimientos del jugador (EN). Con la tecla de “tono” (fila superior) se activaba o desactivaba el sonido.

En el folleto "Fidelity Challenger series" de 1979 se describía el ordenador y se hacía una referencia a los torneos ganados en 1978 que tuvieron lugar en San José (West Coast Computer Fair) y Quevec (Quevec Open). La arquitectura del ordenador dificulta el acceso a la placa base (la carcasa inferior está sujeta con clavos).



Para obtener los datos, se han utilizado fotografías de un CCX-10B de la colección. La placa base ocupa la mitad de la carcasa, debajo de la pantalla y del teclado (no se puede retirar la placa base desde la parte inferior). Para girar la placa es necesario retirar previamente la parte superior (despegando el tablero y extrayendo cuatro tornillos).

El procesador (Z80 A) está situado en el lateral izquierdo de la placa. El IC con 4K de ROM (CN19053N CC 10B) de 4K está a la derecha del procesador. Los cuatro IC,s de RAM (D2111AL-4), de 128 bytes cada uno, están a la derecha (ocultos debajo de la placa del teclado).

La fuente de alimentación, fabricada por la empresa española TRQ (Lighting Technologies), proporcionaba 9V de corriente alterna (9V AC, 1A).

En el manual se indicaban los distintos niveles y las instrucciones del juego:

Y en un añadido se daban las instrucciones para corregir la falta de "enroque"

El maletín de transporte llevaba un dibujo con tres fichas de ajedrez representativo de la empresa (Fidelity Electronics LTD).
