Retro Ordenadores Orty: Ordenadores Amstrad y Schneider: Amstrad CPC 464, CPC 472 y CPC 6128, Schneider CPC 464 y CPC 664, Amstrad PCW 8256 y PCW 8512, Amstrad Plus 464 y PLUS 6128, Amstrad GX4000 Y Schneider Euro PC

Amstrad (UK), empresa que fabricaba pequeños equipos para el hogar (entre ellos equipos de música, televisiones y radiocasetes), entró en el mercado de los ordenadores domésticos (home computer) en 1984. Sacó al mercado los siguientes ordenadores:

Amstrad CPC 464 (1984) con 64K de RAM y casete incorporado.
Amstrad CPC 664 (1985) con 64K de RAM y disquetera incorporada.
Amstrad CPC 6128 (1985) con 128K de RAM y disquetera, sustituyó al 664Amstrad CPC 472 (1985) con 72K de RAM y casete. Vendido en España.

Incluía un monitor (en color o fósforo verde), una disquetera o un reproductor de casete incorporado en la carcasa y un teclado profesional. Su precio era asequible lo que unido a sus prestaciones (sistema completo con 64 o 128K de RAM) le hicieron muy popular en varios países europeos, especialmente en Francia, en donde fue líder de ventas. Se hizo popular en España y alcanzó buenos resultados en el Reino Unido y en Alemania, en donde los vendió a través de la empresa alemana Schneider. La presencia de la unidad de disco de serie (CPC 6128) logró popularizar el uso de los disquetes en los juegos.

En 1985 inició una línea de producción de procesadores de textos, con el PCW 8256, que se comercializó durante más de diez años. En 1986 adquirió la empresa Sinclair y pasó a producir los nuevos ZX Spectrum que, en línea con sus CPC, salieron al mercado con reproductor de casete o disquetera. En 1986, también empezó la producción de ordenadores compatibles IBM. Amstrad llegó a un acuerdo (1984-1988) para que la empresa alemana Schneider vendiera los CPC, los PCW y los PC compatibles IBM, en Alemania, Austria y Suiza.

En 1990, Amstrad sustituyó los CPC por ordenadores de nuevo diseño. El BASIC (sólo ordenadores) se proporcionaba en un cartucho. Fueron los siguientes:

Amstrad 464 Plus, con 64K de RAM y casete. Sustituyó al CPC 464
Amstrad 6128 Plus, con 128K de RAM y disquetera. Sustituyó al CPC 6128.
Consola, la GX4000, basada en el Amstrad 6128 Plus.

Amstrad CPC 464/Schneider CPC 464

Durante su periodo de fabricación (1983-1990), el CPC 464 tuvo varias versiones de la placa base, debido a que los avances técnicos permitían una integración mayor de componentes. El tamaño de la placa base se redujo (casi hasta la mitad) sin disminuir sus prestaciones. Una de las consecuencia de la disminución del tamaño fue la reducción de los costes de producción. Las versiones fueron:

Versión 1, Además de la placa base original PT NO Z70100 (1983) tuvo dos variantes: PT NO Z70100. MC0001A y PT NO 270100 MC0001A
Versión 2, con placa base PT NO Z70200 (1984), algo más estrecha. Tuvo 8 variantes: MC0001A, MC0002A, MC0002B, MC0002C, MC0002D, MC0003A, MC0008C (Schneider) y MC0008D.
Versión 3 (1987-1988), con tres revisiones (una con dos variantes), con placa base reducida, los conectores de joystick y de sonido estaban en el lateral izquierdo: PT NO Z70374 (MC0044A y MC0044B), PT NO Z70375 MC0044D. PT NO Z70378 MC0046A.
Versión 4, Todavía más reducida: PT NO Z80329, MC0099A (1988)

En la fotografía se muestran la diferencia entre los conectores según la placa base que incorporan. El ordenador de abajo tiene una placa base de la (reducida) tercera versión (los conectores excluidos de la parte posterior se trasladaron al Lateral izquierdo).

Amstrad CPC 464 (Ordinateur Personnel Couleur 64K) (qwerty) (1985)

(Placa Base versión Z70200 C0002C de 1984)

Adquirido en Francia. Nº de serie: 109679 K31-55 (fabrique en Coree)

El CPC 464 fue el primer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad (fabricante de pequeños electrodomésticos). Incluía un reproductor de casete en la carcasa y se vendía con un monitor (hacía la vez de fuente de alimentación). Al primer CPC 464 (1984) le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo (1984-1988) para que la empresa alemana Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. Los CPC, inicialmente con teclado "qwerty" y posteriormente con el teclado local "azerty", se hicieron muy populares en Francia. Los CPC 464 tuvieron varias versiones de la placa base, cada una con una o más variantes (MC): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378 ) y una, todavía más reducida, en 1988 (Z80329). Este CPC 464 se vendió en Francia con teclado "qwerty", placa base Z70200 MC0002C de 1984 y número de serie 109679 K31-55 de 1985 (el año corresponde al primer dígito después del guion). El nombre está en francés (ORDINATEUR PERSONNEL COULEUR 64K) y las indicaciones del reproductor de casete y la etiqueta de la carcasa inferior también están está traducidas al francés.

El Amstrad CPC 464 ("qwerty") incorporaba un procesador Zilog Z80 A (Z8400APS Z80 A CPU), 64K de RAM (en ocho IC,s) y 32K de ROM (en un IC) con la BIOS y el BASIC. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha del teclado. Entre el teclado y la parte posterior tenía un diodo de encendido. El reproductor de casete estaba situado en la carcasa superior (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un conector DIN-6 de vídeo RGB (MONITOR), un conector para la fuente de alimentación de 5V DC (centro positivo), un conector para una disquetera externa (FLOPPY DISC), un puerto para impresora (PRINTER), un conector DB-9 para joystick (USER PORT I/O) y un conector jack con salida de sonido estéreo.

En el lateral derecho tenía un control de volumen del altavoz interno (VOLUME) y un interruptor de encendido/apagado (POWER OFF-ON).

En la etiqueta de la carcasa inferior se indica el lugar de fabricación (FABRIQUE EN COREE). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior (con el teclado y el reproductor de casete). La placa base estaba unida a la placa del teclado con dos conectores de membrana.

La placa base (Z70200 MC0002C de 1984) ocupaba la mayor parte de la carcasa inferior. A la derecha tenía un espacio vacío reservado para el reproductor de casete. Un difusor de calor (plateado) cubría un IC específico (Gate Array) de Amstrad.

El procesador de Zilog (Z8400APS Z80A CPU) está centrado en la placa. A la derecha tiene el IC específico (Gate Array) de Amstrad (40007-4) y los ocho IC,s RAM (TMM4164AP-15) de 8K cada uno. El IC de ROM, versión inglesa (Amstrad 40009) de 32K está situado a la izquierda. En la parte izquierda también tiene el IC de sonido (AY-3-8912, un IC de control de periféricos (TMP8255AP-5) y el IC de control de la pantalla CRT (MC6845P).

Se ha hecho una prueba de funcionamiento con un monitor de fósforo verde. El ordenador funciona correctamente.

Amstrad CPC 464 (64K Ordenador Personal en Color) (qwerty ES) (1986)

(Placa Base versión Z70200 MC0002D de 1984)

Adquirido en España . Nº de serie: 531-6Y03637 (made in Korea)

El CPC 464 fue el primer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad (fabricante de pequeños electrodomésticos). Incluía un reproductor de casete en la carcasa y se vendía con un monitor (hacía la vez de fuente de alimentación). Al primer CPC 464 (1984) le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo (1984-1988) para que la empresa alemana Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. Los CPC 464 tuvieron varias versiones de la placa base, cada una con una o más variantes (MC): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378 ) y una, todavía más reducida, en 1988 (Z80329). Este CPC 464 se vendió en España con teclado "qwerty" español (en España fue obligatorio el teclado español con la "ñ" a partir de 1986 en ordenadores de 64K o menos), con placa base Z70200 del año 1984 y el número de serie 531-6Y03637 de 1986 (el año de fabricación es el primer digito después del guion).

El Amstrad CPC 464 ("qwerty") incorporaba un procesador Zilog Z80 (Z8400APS Z80 CPU), 64K de RAM (en ocho IC,s) y 32K de ROM (en un IC) con la BIOS y el BASIC. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" español (tenía la "Ñ") con un teclado numérico y teclas de dirección a la derecha del teclado. Entre el teclado y la parte posterior tenía un diodo de encendido (ENC). El reproductor de casete estaba situado en la carcasa superior (a la derecha).

En la parte posterior tenía (de izquierda a derecha): conector DIN-6 de vídeo RGB (MONITOR), un conector para la fuente de alimentación de 5V DC (centro positivo), un conector para una disquetera externa (UNIDAD DE DISCO/FLOPPY DISC), un puerto para impresora (IMPRESORA/PRINTER), un conector DB-9 para joystick (PUERTA DE USUARIO (E/S) / USER PORT I/O) y un conector jack con salida de sonido estéreo.

En el lateral derecho tenía un control de volumen del altavoz interno (VOLUMEN/VOLUME).y un interruptor de encendido/apagado (ALIMENTACION APAG-ENC/POWER OFF-ON).

En la etiqueta de la carcasa inferior se indica el lugar de fabricación (MADE IN KOREA). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior (con el teclado y el reproductor de casete). La placa base estaba unida a la placa del teclado con dos conectores de membrana.

La placa base (Z70200 MC0002D de 1984) ocupaba la la mayor parte de la carcasa inferior. A la derecha tenía un espacio vacío reservado para el reproductor de casete. Un difusor de calor (plateado) cubría un IC específico (Gate Array) de Amstrad.

El procesador de Zilog (Z8400APS Z80 CPU) está centrado en la placa. A la derecha tiene el IC específico (Gate Array) de Amstrad (40007) y los ocho IC,s RAM (MN4164P-15) de 8K cada uno. El IC de ROM, versión española (Amstrad 40037) de 32K está situado a la izquierda. En la parte izquierda también tiene el IC de sonido (AY-3-8912, un IC de control de periféricos (TMP8255AP-5) y el IC de control de la pantalla CRT (UM6845R).

Amstrad CPC 464 (Ordinateur Personnel Couleur 64K) (azerty) (1987)

(Placa Base Z70374, MC0044B)

Adquirido en Francia. Nº de serie: 533-7909066 (fabrique en Coree)

El CPC 464 fue el primer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad (fabricante de pequeños electrodomésticos). Incluía un reproductor de casete en la carcasa y se vendía con un monitor (hacía la vez de fuente de alimentación). Al primer CPC 464 (1984) le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo de cinco años (1984-1988) para que la empresa alemana Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. Los CPC, inicialmente con teclado "qwerty" y posteriormente con el teclado local "azerty", se hicieron muy populares en Francia. Los CPC 464 tuvieron varias versiones de la placa base, cada una con una o más variantes (MC): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378 ) y una todavía más reducida en 1988 (Z80329). Este CPC 464 se vendió en Francia con teclado "azerty", número de serie 533-7909066 de 1987 (el año de fabricación es el primer dígito después del guion) y la primera placa base reducida Z70374 MC0044B. Con la placa base reducida a la mitad de su tamaño, parte de los conectores se trasladaron al lateral izquierdo del ordenador

El Amstrad CPC 464 (azerty) incorporaba un procesador Zilog Z80 (Z0840004PSC Z80 CPU) , 64K de RAM (en ocho IC,s) y 32K de ROM (en un IC) con la BIOS y el BASIC. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "azerty" (a diferencia del teclado "qwerty", se accedía a los números 1 al 10 por combinación de teclas). Entre el teclado y la parte posterior tenía un diodo de encendido y, a la derecha, un teclado numérico y cuatro teclas de dirección. El reproductor de casete estaba situado en la carcasa superior (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un puerto para disquetera externa (UNIDAD DE DISCO/FLOPPY DISC), un conector DIN-6 de vídeo RGB (MONITOR), un conector para la fuente de alimentación de 5V DC (centro positivo) y un puerto (IMPRESORA/PRINTER) para impresora (los nombres de los conectores estaban escritos en inglés y en español).

En el lateral derecho tenía un control de volumen del altavoz interno (VOLUMEN/VOLUME) y un interruptor de encendido/apagado (ALIMENTACION APAG-ENC/POWER OFF-ON). En el lateral izquierdo tenía un conector jack con salida de sonido estéreo y un conector DB-9 para joystick (PUERTA DE USUARIO (E/S) / USER PORT I/O).

La placa base (Z70374, MC0044B) ocupaba la parte izquierda de la carcasa inferior. El reproductor de casete tenía un espacio reservado en el lateral derecho.

El procesador de Zilog (Z0840004PSC Z80 CPU) está en el lateral derecho de la placa base. Los ocho IC,s RAM (KM4164B-15), de 8K cada uno, están alineados verticalmente en el centro de la placa. El IC de ROM, versión francesa (Amstrad 40050) de 32K, está situado entre el procesador y los IC,s de RAM. En la parte izquierda tiene el IC de sonido (AY-3-8912), el IC de control de la pantalla CRT (UM6845R) y un IC de control de periféricos (D8255AC-5). A la derecha (abajo) tiene el IC específico (Gate Array) de Amstrad (40010)

Se ha hecho una prueba de funcionamiento con un monitor de fósforo verde. El ordenador funciona correctamente.

Amstrad CPC 464 (64K Colour Personal Computer) (qwerty) (1988)

(Placa Base Z70378 MC0046A)

Adquirido en Alemania. Nº de serie: 533-8310939 (made in Korea)

El CPC 464 fue el primer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad (fabricante de pequeños electrodomésticos). Incluía un reproductor de casete en la carcasa y se vendía con un monitor (hacía la vez de fuente de alimentación). Al primer CPC 464 (1984) le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo (1984-1988) para que la empresa alemana Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. Los CPC 464 tuvieron varias versiones de la placa base, cada una con una o más variantes (MC): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378 ) y una todavía más reducida en 1988 (Z80329). Este CPC 464 lo vendió Amstrad en Alemania una vez finalizado el acuerdo de colaboración con Schneider (hasta ese momento era distribuidor oficial del CPC en Alemania, Austria y Suiza). Lo fabricó en 1988 con teclado "qwerty", número de serie 533-8310939 (el año era el primer número después del guion) y la tercera placa base reducida Z70378 MC0046A. con la misma carcasa y teclado que tenían los CPC fabricados para la empresa alemana (con la placa base reducida a la mitad, parte de los conectores se trasladaron al lateral izquierdo del ordenador). En cumpliendo de la normativa alemana de protección electromagnética llevaba una pletina metálica cubriendo la placa base.

El Amstrad CPC 464 incorporaba un procesador Zilog Z80 (Z0840004PSC Z80 CPU), 64K de RAM (en ocho IC,s) y 32K de ROM (en un IC) con la BIOS y el BASIC. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha del teclado. Entre el teclado y la parte posterior tenía un diodo de encendido (EIN). El reproductor de casete estaba situado en la carcasa superior (a la derecha).

En el lateral derecho tenía un control de volumen del altavoz interno (VOLUMEN / VOLUME).y un interruptor de encendido/apagado (ALIMENTACION APAG-ENC/POWER OFF-ON). En el lateral izquierdo tenía un conector jack con salida de sonido estéreo y un conector DB-9 para joystick (PUERTA DE USUARIO (E/S) / USER PORT I/O).

La placa base (Z70378, MC0046A), oculta debajo de la placa metálica de protección electromagnética, ocupaba la parte izquierda de la carcasa inferior. El reproductor de casete tenía un espacio reservado en el lateral derecho.

El procesador de Zilog (Z0840004PSC Z80 CPU) está en el lateral derecho de la placa base. Los ocho IC,s RAM (KM4164B-15), de 8K cada uno, están alineados verticalmente en el centro de la placa. El IC de ROM, versión inglesa (Amstrad 40009) de 32K, está situado entre el procesador y los IC,s de RAM. En la parte izquierda tiene el IC de sonido (AY-3-8912), el IC de control de la pantalla CRT (UM6845R) y un IC de control de periféricos (TMP8255AP-5). A la derecha (abajo) tiene el IC específico (Gate Array) de Amstrad (40010).

Se ha hecho una prueba de funcionamiento con un monitor de fósforo verde. El ordenador funciona correctamente.

Se ha recibido con una cinta de casete en alemán.

Amstrad CPC 472

Amstrad CPC 472 (72K Ordenador Personal en color) (qwerty) (1985)

Adquirido en España Nº de serie:236770 K31-5X (made in Korea)

Ordenador fabricado en la República de Corea por la empresa Amstrad (UK) en 1985. Formaba parte de una serie de ordenadores "CPC" (Colour Personal Computer) de la empresa británica iniciada en 1984 con el CPC 464 (con reproductor de casete y 64K de RAM). En 1985 le siguieron el CPC 664 (con disquetera y 64K de RAM), el CPC 6128 (con disquetera y 128K de RAM) y, específico para el mercado español, el CPC 472 (con reproductor de casete y 72K de RAM). Los CPC se vendían con un monitor que hacía la vez de fuente de alimentación. En 1984, Amstrad llegó a un acuerdo de cinco años (1984-1988) con la empresa Schneider (Alemania) para comercializar los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. El CPC 472 (72K) era un CPC 464 (64K) al que se la habían añadido 8K de RAM y nuevas instrucciones en el BASIC (de versión 1.0 del CPC 464 pasó a versión 1.1) de la ROM (similar a la del CPC 664, en la pantalla indicaba 64K de RAM en lugar de 72K). Donado por el historiador Daniel-López-Serrano Páez "Canichu"), se recibió con el monitor, manual, otra documentación (libros y revistas) y varias cintas de casete con juegos y aplicaciones.

El Amstrad CPC 464 tuvo varias versiones de la placa base (con una o más variantes): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378) y una, todavía más reducida, en 1988 (Z80329). Inicialmente, el CPC 472 se fabricó para soslayar la normativa española que hacía obligatorio el teclado español (con "ñ") en los ordenadores de 64K de RAM (o menos), a partir de 1986. En poco tiempo, la normativa pasó a ser definitiva para todos los ordenadores y aplicable también al CPC 472 (hay dos versiones del CPC 472, la inicial con teclado "qwerty" internacional y la posterior de 1986 con teclado "qwerty" español). Este CPC 472 se vendió en España en 1985 todavía con teclado "qwerty" internacional, con placa base de 1984 (versión Z70200) y número de serie 236770 K31-5X (el primer digito después del guion (el "5") identifica a 1985 como año de fabricación). Tenía la misma versión de la placa que el CPC 464 con teclado español de 1986 y la misma ROM (AMSTRAD 40022) del Schneider CPC 664 de 1985 (los dos en la colección.

El Amstrad CPC 472 ("qwerty" internacional) incorporaba un procesador Z80 A de la empresa italiana SGS Microelettronica (Z8400AB1 Z80ACPU), 72K de RAM (en nueve IC,s) y 32K de ROM (en un IC) con la BIOS (16K) y el BASIC (16K). Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha del teclado. El reproductor de casete estaba situado a la derecha del teclado. Entre el teclado y el borde posterior tenía un diodo de encendido y serigrafiado el nombre de la empresa (AMSTRAD), su descripción (72K ORDENADOR PERSONAL EN COLOR) y el modelo (CPC 472 COLOR).

En el lateral derecho tenía un interruptor de encendido/apagado (ALIMENTACION - POWER ON/OFF ENC./APAG.) y un control de volumen (VOLUMEN - VOLUME +/-).

En la parte posterior tenía (de izquierda a derecha): un conector DIN-6 de vídeo en color RGB (MONITOR), un conector para un fuente de alimentación externa (5V DC, centro positivo), un conector para una disquetera externa (UNIDAD DE DISCO/FLOPPY DISC), un puerto para impresora (IMPRESORA/PRINTER), un conector DB-9 para un joystick (PUERTA DE USUARIO (E/S) - USER PORT I/O) y un conector jack con salida de sonido estéreo.

En la etiqueta de la carcasa inferior tenía impreso el nombre de la empresa (AMSTRAD COMSUMER ELECTRONICS), el modelo (Teclado CPC 472 (Microordenador de 72K)) y el lugar de fabricación (MADE IN KOREA). En una segunda etiqueta tenía el número de serie (236770 K31-5X). Para acceder al interior se extraían seis tornillos y se separaban las carcasas.

El reproductor de casete y el teclado estaban sujetos a la carcasa superior.

El procesador Z80A de SGS (Z8400AB1 Z80ACPU 88438-ITALY) estaba centrado en la placa. A la derecha tenía un IC específico (Gate Array) de Amstrad (40010), ocho IC,s RAM (MN4164P) de 8K cada uno. A la izquierda tenía un IC Toshiba de control de periféricos (TMP8255AP-5) y un IC Hitachi para controlar la pantalla CRT (HD46505SP). A la izquierda tenía también una placa añadida con el IC de ROM (AMSTRAD 40022) de 32K y el noveno IC de RAM (MN4164P) de 8K (total 72K de RAM en 9 IC). Oculto debajo de la placa añadida tenía un IC de sonido (AY-3-8912) de General Instrument (la placa era flotante y estaba conectada con dos cables de cinta al zócalo del IC de ROM del CPC 464).

En la placa flotante se incluyeron el IC de ROM de Amstrad (40022, con Basic 1.1), el IC de RAM añadido (MN4164P) de 8K y otros dos pequeños IC. El IC de sonido (AY-3-8912) quedaba oculto debajo de una de las cintas de la placa.

Los Amstrad CPC se vendían con monitor monocromático de fósforo verde de 12" GT 64 o GT 65 (este monitor) o con un monitor en color CTM 640 o CTM 644 (los modelos GT 65 y CTM 644 tenían añadido un conector de 12V para una disquetera). En la parte frontal el monitor GT 65 tenía un interruptor de encendido/apagado (ALIMENTACION ENC./APAG.), tres controles (BRILLO, CONTRASTE, SINCRO. VERT.) y el conector de 12V (12V CC) utilizado en los ordenadores con disquetera (CPC 664 y CPC 6128).

En la parte posterior tenía una etiqueta con el nombre de la empresa (AMSTRAD COMSUMER ELECTRONICS), el modelo (MONITOR GT 65) y el lugar de fabricación (MADE IN KOREA). En la parte inferior (base) tenía una etiqueta con el número de serie (143869 K42-5X).

La cubierta del manual del Amstrad CPC 472 era la correspondiente a la versión de 64K (CPC 464) con unas páginas añadidas dedicadas al CPC 472. En el canto tenía serigrafiado el modelo al que iba destinado (AMSTRAD CPC 472).

Se recibió con dos tomos (I y II) de Informática y programación "Paso A Paso" y un "CURSO DE BASIC" en fascículos.

Tres revistas: Micro Manía nº 8, Cinco y un Cuarto nº 4 y Amstrad User nº 13.

Y varias cintas con programas: International Karate, Mapgame, Rambo (II), Zorro, Miami vice, tres cintas de "Todo sobre el Amstrad" (dos con programas y una con el juego "Infiltrado").

Diez cintas de Amsoft: Águilas del espacio, El laberinto del Sultán, Animal vegetal mineral, procesador de texto, Fruit Machine, Welcome to, Almirante Graf Spee, Amsdraw I, Plaga Galáctica, y OH Mummy y, además, seis cintas de varias clases: Amstrad Manía, Burbuja, Club Amstrad 1 Lotería primitiva, Speed King, Data Amstrad y "Amstrad".

Schneider CPC

Amstrad llegó a un acuerdo de cinco años (1984-1988) con la empresa alemana Schneider (no confundir con la francesa del mismo nombre, filial de Philips) para comercializar la serie CPC, en Alemania, en Austria y Suiza, aunque posteriormente y una vez finalizado el acuerdo entre las partes, también los vendió en España, en Francia y, posiblemente, en otros países europeos. A partir de ese momento, Amstrad también vendió sus CPC en Alemania con su nombre, pero con la apariencia externa similar a la del Schneider.

Schneider CPC 464 (64K Colour Personal Computer) (qwerty)(1985)

(Placa Base Z70200, MC0008C de 1984)

Adquirido en Francia. Nº de serie: 256053 K31-5Y (fabricación no indicada)

Versión del ordenador CPC 464 de Amstrad (UK) vendido por la empresa alemana Schneider. El CPC 464 fue el primer ordenador de la serie CPC (1984-1989) de la empresa británica (fabricante en ese momento de pequeños electrodomésticos). Incluía un reproductor de casete en la carcasa y se vendía con un monitor (hacía la vez de fuente de alimentación). Al primer CPC 464 (1984) le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo de cinco años (1984-1988) para que Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. Los CPC 464 tuvieron varias versiones de la placa base, cada una con una o más variantes (MC): la inicial de 1983 (Z70100), la segunda en 1984 (Z70200), tres reducidas de 1985 a 1988 (Z70374, Z70375 y Z70378 ) y una todavía más reducida en 1988 (Z80329). Este CPC 464 se vendió en Alemania con teclado "qwerty", número de serie 256053 K31-5Y (el año se corresponde con el número después del guion) y placa base Z70200, MC0008C de 1984. Se diferenciaba externamente del CPC de Amstrad, por el logotipo y por el color de las teclas de función (gris en lugar del rojo, verde y azul del CPC original). En cumpliendo de la normativa alemana de protección electromagnética llevaba una pletina metálica cubriendo la placa base.

El Schneider CPC 464 incorporaba un procesador Z80 A (SGS Z8400AB1 Z80 A CPU), 64 K de RAM (en seis IC,s) y 32K de ROM (en un IC) con la BIOS y el BASIC. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha. Entre el teclado y la parte posterior tenía un diodo de encendido (EIN). El reproductor de casete estaba situado en la carcasa superior (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un conector DIN-6 de vídeo RGB (MONITOR), un conector para la fuente de alimentación de 5V DC (centro positivo), un puerto para disquetera externa (FLOPPY DISC), un puerto para impresora (PRINTER), un conector DB-9 para joystick (USER PORTS. I/O) y un conector jack con salida de sonido estéreo.

En el lateral derecho tenía un control de volumen (-.+) del altavoz interno (VOLUME) y un interruptor de encendido/apagado (POWER, ON/OFF).

Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior (con el teclado y el reproductor de casete). La placa base estaba unida a la placa del teclado con dos conectores de membrana.

La placa base (Z70200, MC0008C de 1984), oculta debajo de la placa metálica de protección electromagnética, ocupaba dos tercios de la carcasa inferior. El reproductor de casete tenía un espacio reservado en la parte derecha. Un difusor de calor (plateado) cubre un IC específico (Gate Array) de Amstrad.

El procesador de SGS (Z8400AB1 Z80 A CPU) está centrado en la placa. A la derecha tiene el IC específico (Gate Array) de Amstrad (40007-4) y los ocho IC,s RAM (MN4164AP) de 8K cada uno. El IC de ROM, versión inglesa (Amstrad 40009) de 32K está situado a la izquierda. En la parte izquierda también tiene el IC de sonido (AY-3-8912, un IC de control de periféricos (D8255AC-5) y un IC de control de la pantalla CRT (HD6845SP).

Los CPC de Amstrad fueron fabricados en Corea, sin embargo en la etiqueta de los ordenadores de Schneider no se menciona el lugar de fabricación.

El ordenador está como nuevo. Se ha hecho una prueba de funcionamiento con un monitor de fósforo verde y funciona correctamente.

Schneider CPC 664 (1985)

El Amstrad CPC 664, estuvo poco tiempo en el mercado al ser sustituido por el CPC 6128. Su placa base sólo tuvo una versión:

Versión PT NO Z70205, con dos variantes: MC0005A y MC0005B (Schneider)

Schneider CPC 664 (64K Colour Personal Computer) (qwerty) (1985)

(Placa Base Z70205, MC0005B de 1985)

Adquirido en Alemania. Nº de serie: 87700 K32-54 (fabricación no indicada)

Versión del ordenador CPC 664 de Amstrad (UK) vendido por la empresa alemana Schneider. Incluía una disquetera y se vendía con un monitor que hacía la vez de fuente de alimentación. Fue el segundo ordenador de la serie CPC (1984-1989) de la empresa británica iniciada en 1984 con el CPC 464 con un reproductor de casete en la carcasa. Le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, específico para el mercado español, el CPC 472 (1985). Amstrad llegó a un acuerdo de cinco años (1984-1988) para que la empresa alemana Schneider vendiera los CPC (y otros ordenadores de la empresa) en Alemania, Austria y Suiza. El CPC 664 (64K de RAM) fue sustituido por el segundo ordenador con disquetera de la serie, el CPC 6128 (128K de RAM). Estuvo poco tiempo en producción por lo que su placa base solo tuvo una versión, la Z70205 con dos variantes: MC0005A (Amstrad) y MC0005B (Schneider). Este CPC 664 se adquirió en Alemania con teclado "qwerty" número de serie 87700 K32-54 de 1985 (el número después del guion equivale al año de fabricación) y placa base Z70205, MC0005B de 1985. Su tamaño era similar al del CPC 464 y mayor que el CPC 6128.

El Schneider CPC 664 incorporaba un procesador Z80 A (SGS Z8400AB1 Z80 A CPU), 64K de RAM (en ocho IC,s) y 48K de ROM (en dos IC,s, uno de 32K y uno de 16K) con la BIOS, el BASIC y el sistema operativo de la disquetera. Disponía de tres modos texto, tres modos gráficos con una paleta de 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha. La disquetera de 3" estaba situada en la parte frontal (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un conector para una disquetera externa (DISK DRIVE 2), un conector DIN-6 de vídeo en color RGB (MONITOR), un conector para la fuente de alimentación (5V DC, centro positivo), un cable de alimentación para la disquetera de 12V DC (centro negativo) que se conectaba directamente al monitor, un puerto de expansión (EXPANSION), un puerto para impresora paralelo (PRINTER), un conector DIN-5 para el reproductor de casete (TAPE), un conector DB-9 para un joystick (JOYSTICK) y un conector jack (STEREO) para auriculares con sonido estéreo.

En el lateral izquierdo tenía un control de volumen para el altavoz interno (VOLUME) y un interruptor de encendido/apagado (POWER, ON/OFF).

Para acceder al interior se extraían siete tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba unida a la placa del teclado por dos conectores de membrana.

La placa base comparte espacio con la disquetera (a la derecha). El procesador (SGS Z8400AB1 Z80 A CPU) está centrado en la placa. Los ocho IC,s de RAM (MN4164P) de 8K cada uno, están (en dos líneas, una con cinco y otra con tres) a la derecha del procesador. A la derecha (abajo) tiene el IC específico (Gate Array) de Amstrad (40010). El IC de ROM (Amstrad 40015), de 16K con el sistema operativo de la disquetera, está entre el procesador y la parte superior. A la derecha (cerca de la unidad de disco) tiene un IC (NEC D765AC) con la controladora de la disquetera. El IC de ROM, versión inglesa (Amstrad 40022) de 32K con la BIOS y el Basic, está en el lateral izquierdo. En la parte izquierda también tiene el IC de sonido (AY-3-8912A, un IC de control de periféricos PIO (D8255AC-2) y un IC de control de la pantalla CRT (HD6845SP).

Los CPC de Amstrad fueron fabricados en Corea, sin embargo en la etiqueta de los ordenadores de Schneider no se menciona el lugar de fabricación.

Se ha hecho una prueba de funcionamiento. El ordenador funciona correctamente:

Amstrad CPC 6128.

El CPC6128 también tuvo varias versiones de la placa base:

Versión 1, PT NO Z70210 (1985), con cinco revisiones: MC0009A, MC0009B, MC0009C, MC0012A y MC0012B
Versión 2, PT NO Z70290 (1985-1988). con las revisiones MC0020A, MC0020B, MC0020C, MC0020F, MC0020G, MC0020H, MC0020I, MC0023D, MC0023G, MC0026B y MC0057A.
Versión 3, PT NO Z80330 (1988-1989) con una revisión (de coste reducido), MC0100A

Amstrad CPC 6128 (Ordinateur Personnel Couleur 128K) (qwerty) (1985)

(Placa Base versión 1: Z70210 MC0009C de 1985)

Adquirido en Francia. Nº de serie: 163549 K32-58 (fabrique en Coree)

El CPC 6128 fue el tercer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad. Incluía una disquetera y se vendía con un monitor que hacía la vez de fuente de alimentación. La serie se inició en 1984 con el CPC 464. Le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, fabricado para el mercado español, el CPC 472 (1985). El CPC 6128, con 128K de RAM, fue el sustituto natural del CPC 664 al que duplicaba en memoria. Amstrad llegó a un acuerdo de cinco años (1984-1988) con la empresa alemana Schneider para que vendiera sus ordenadores en Alemania, Austria y Suiza. Los CPC, inicialmente con teclado "qwerty" y posteriormente con el teclado local "azerty", se hicieron muy populares en Francia. Los CPC 6128 tuvieron tres versiones de la placa base, con una o más variantes o revisiones (MC) en cada una: la inicial Z70210 (1985), la segunda Z70290 (1985-1988) y la tercera Z80330 (1988-1989). Este CPC 6128 se vendió en Francia con teclado "qwerty", número de serie 163549 K32-58 de 1985 (el año se corresponde con el primer dígito después del guion) y la primera versión de la placa base, la Z70210 MC0009C de 1985. Previamente a su venta, el nombre (Amstrad Ordinateur Personnel Couleur 128k) y las instrucciones de la disquetera (Lecteur de Disquette) se habían traducido al francés. Se adquirió con un monitor monocromo de fósforo verde (Amstrad GT 65 Moniteur).

El Amstrad CPC 6128 (qwerty) incorporaba un procesador Z80 A (SGS Z8400AB1 Z80 A CPU), 128K de RAM (en 16 IC,s) y 48K de ROM (en dos IC,s: uno de 32K y uno de 16K) con la BIOS, el BASIC y el sistema operativo de la disquetera. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" con un teclado numérico (con teclas de función y teclas de dirección) a la derecha. Entre el teclado y la parte posterior tenía un diodo de encendido. A la derecha tenía unas instrucciones de uso de la disquetera interna.

La disquetera estaba situada en la parte frontal (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un control de volumen (VOLUME) para el altavoz interno, un interruptor de encendido y apagado (POWER OFF/ON), un conector para una disquetera externa (DISK DRIVE 2), un conector DIN-6 de vídeo RGB (MONITOR), un conector de alimentación (5V DC, centro positivo), un cable de alimentación para la disquetera interna (12V DC, centro negativo) que se conectaba en el monitor, un puerto de expansión (EXPANSION) y un puerto de impresora (PRINTER).

En el lateral izquierdo tenía un conector DIN-5 para el reproductor de casete (TAPE), un conector DB-9 para joystick (JOYSTICK) y un conector jack con salida de sonido estéreo (STEREO).

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (FABRIQUE EN COREE). Para acceder al interior se extraían nueve tornillos (dos en un lateral) y se retiraba la carcasa superior con el teclado. La placa base estaba conectada a la placa del teclado con dos conectores de membrana.

La placa base (Z70210 MC0009C de 1985) compartía espacio con la disquetera (a la derecha). El número de la variante está a la izquierda, oculto debajo de las cintas de membrana.

El procesador Z80 A (SGS Z8400AB1 Z80 A CPU) está en una línea superior (próximo al puerto de expansión). Los 16 IC,s de RAM (MN4164P-15) están alineados verticalmente (en dos filas) en el centro de la placa. Los dos IC,s de ROM, el Amstrad 40015 de 16K (con el sistema operativo de la disquetera) y el Amstrad 40025, versión inglesa, de 32K (con la BIOS y el BASIC) están al lado del procesador (abajo). A la derecha tiene otros dos IC,s: el Amstrad 40010 (Gate Array) y el NEC D765AC-2 (controladora de la disquetera). A la izquierda tiene otros tres: el IC AY-3-8912 (sonido), el NEC D8255AC-5 (PIO, control de periféricos) y el HD6845SP (control de la pantalla CRT).

Se ha hecho una prueba de funcionamiento con el monitor Amstrad GT 65 y el ordenador funciona correctamente:

Amstrad GT 65 Moniteur.

Adquirido en Francia. Nº de serie: 77295 K42-57 (fabrique en Coree)

El monitor de fósforo verde, Amstrad GT 65, se adquirió en Francia conjuntamente con el CPC 6128.

En la parte frontal, debajo de la pantalla, tenía un conector (12V DC), para el cable de alimentación de la disquetera (procedente del ordenador), un cable para la señal de vídeo entrante (con conector DIN-6) y un cable de alimentación (5V DC) para el CPC. En la parte frontal también tenía un interruptor de encendido/apagado (MARCHE/ARRÊT) para el conjunto monitor/ordenador y tres reguladores de pantalla (LUMINOSITË, CONTRASTE y VERTICAL).

Manual CPC 6128

El Manual del CPC 6128 incluye una introducción de instalación y funcionamiento. La introducción (según el manual "curso de introducción") abarca varios apartados: instalación inicial, teclado, disquetera, BASIC, AMSDOS y CP/M. En capítulos posteriores desarrolla todos los apartados (añadiendo programación en LOGO). Finaliza con unos listados en BASIC de varios juegos.

Amstrad CPC 6128 (Ordinateur Personnel Couleur 128K) (azerty) (1988)

(Placa Base versión 2: Z70290 MC0020I de 1985)

Adquirido en Francia. Nº de serie: 553-8825695 (fabrique en Coree)

El CPC 6128 fue el tercer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad. Incluía una disquetera y se vendía con un monitor que hacía la vez de fuente de alimentación. La serie se inició en 1984 con el CPC 464. Le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, fabricado para el mercado español, el CPC 472 (1985). El CPC 6128, con 128K de RAM, fue el sustituto natural del CPC 664 al que duplicaba en memoria. Amstrad llegó a un acuerdo de cinco años (1984-1988) con la empresa alemana Schneider para que vendiera sus ordenadores en Alemania, Austria y Suiza. Los CPC, inicialmente con teclado "qwerty" y posteriormente con el teclado local "azerty", se hicieron muy populares en Francia. Los CPC 6128 tuvieron tres versiones de la placa base, con una o más variantes o revisiones (MC) en cada una: la inicial Z70210 (1985), la segunda Z70290 (1985-1988) y la tercera Z80330 (1988-1989). Este CPC 6128 se vendió en Francia con teclado "azerty", número de serie 553-8825695 de 1988 (el año se corresponde con el primer dígito después del guion) y la segunda versión de la placa base Z70290 MC0020I de 1985. Previamente a su venta, el nombre (Amstrad Ordinateur Personnel Couleur 128k) y las instrucciones de la disquetera (Lecteur de Disquette) y el teclado se habían traducido al francés. Se recibió con su manual, dos disquetes con el SO CP/M Plus y dos disquetes con tres juegos (Sports Best).

El Amstrad CPC 6128 (azerty) incorporaba un procesador Z80 (Zilog Z0840004PSC Z80 CPU), 128K de RAM (en 16 IC,s) y 48K de ROM (en dos IC,s: uno de 32K y uno de 16K) con la BIOS, el BASIC y el sistema operativo de la disquetera. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "azerty" con un teclado numérico (con teclas de función y dirección) a la derecha. Entre el teclado y la parte posterior tenía un diodo de encendido. A la derecha tenía unas instrucciones de uso de la disquetera interna.

La disquetera estaba situada en la parte frontal (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un control de volumen (VOLUME) para el altavoz interno, un interruptor de encendido y apagado (POWER OFF/ON), un conector para una disquetera externa (DISK DRIVE 2), un conector DIN-6 de vídeo RGB (MONITOR), un conector de alimentación (5V DC, centro positivo), un cable de alimentación para la disquetera interna (12V DC, centro negativo), un puerto de expansión (EXPANSION) y un puerto de impresora (PRINTER).

En el lateral izquierdo tenía un conector DIN-5 para el reproductor de casete (TAPE), un conector DB-9 para joystick (JOYSTICK) y un conector jack con salida de sonido en estéreo (STEREO).

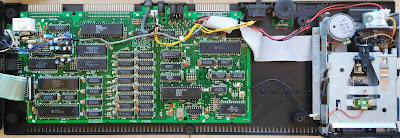

La placa base (Z70290 MC0020I de 1985) compartía espacio con la disquetera (a la derecha). El número de la variante está a la izquierda, cerca de las cintas de membrana.

El procesador Z80 (Zilog Z0840004PSC Z80 CPU) está en una línea superior (próximo al puerto de expansión). Los 16 IC,s de RAM (KM4164B-15) están alineados verticalmente (en dos filas) en el centro de la placa. Los dos IC,s de ROM, el Amstrad 40015 de 16K (con el sistema operativo de la disquetera) y el Amstrad 40051, versión francesa, de 32K (con la BIOS y el BASIC) están al lado del procesador (abajo). A la derecha tiene otros tres IC,s: el Amstrad 40010 (Gate Array), el UM8272A (controladora de la disquetera) y el IC SED9420C (separador de datos de la disquetera). A la izquierda tiene otros tres: el IC AY-3-8912 (sonido), el TMP8255AP-5 (PIO, control de periféricos) y el UM6845R (control de la pantalla CRT).

Se ha hecho una prueba de funcionamiento con el monitor Amstrad GT 65 de la colección y el ordenador funciona correctamente:

El "Manuel de L'utilisateur" (manual de usuario) comenzaba con una nota explicativa sobre la la deferencia entre el teclado "azerty" francés y el "qwerty" estándar. En el resto del manual (traducción al francés de la versión original inglesa) se incluía: instalación inicial, funcionamiento del teclado y disquetera. BASIC, AMSDOS y CP/M. Además introducía al usuario en un nuevo lenguaje de programación (LOGO) y finalizaba con unos listados en BASIC con varios juegos. Los disquetes con CP/M y Dr Logo se vendían con el ordenador. "Spor Best" era un pack con manual y tres juegos deportivos (en dos disquetes): "Turbo Cup", "Panza Kick Boxing" y "Tennis Cup".

Amstrad CPC 6128 (128K ordenador Personal) (qwerty ES) (1989)

(Placa Base versión 3: Z80330 MC0100A de 1988)

Adquirido en España. Nº de serie: 671-9403591 (fabricado en Tailandia)

El CPC 6128 fue el tercer ordenador de la serie CPC (1984-1989) de la empresa británica Amstrad. Incluía una disquetera y se vendía con un monitor que hacía la vez de fuente de alimentación. La serie se inició en 1984 con el CPC 464. Le siguieron el CPC 664 (1985), el CPC 6128 (1985) y, fabricado para el mercado español, el CPC 472 (1985). El CPC 6128, con 128K de RAM, fue el sustituto natural del CPC 664 al que duplicaba en memoria. Amstrad llegó a un acuerdo de cinco años (1984-1988) con la empresa alemana Schneider para que vendiera sus ordenadores en Alemania, Austria y Suiza. Los CPC 6128 tuvieron tres versiones de la placa base, con una o más variantes o revisiones (MC) en cada una: la inicial Z70210 (1985), la segunda Z70290 (1985-1988) y la tercera Z80330 (1988-1989). Este CPC 6128 se vendió en España con teclado "qwerty" español, número de serie 671-9403591 de 1989 (el año se corresponde con el primer dígito después del guion) y la tercera versión de la placa base, la Z80330 MC0100A de 1988 (varios componentes, entre ellos el Gate Array y la controladora de la pantalla CRT se integraron en un IC "ASIC"). Previamente a su venta, el nombre (128K Ordenador Personal) y las instrucciones de la disquetera (Unidad de Disco) se habían traducido al español.

El Amstrad CPC 6128 ("querty" ES) incorporaba un procesador Z80 (Zilog Z0840004PSC Z80 CPU), 128K de RAM (en 16 IC,s) y 48K de ROM (en dos IC,s: uno de 32K y uno de 16K) con la BIOS, el BASIC y el sistema operativo de la disquetera. Disponía de tres modos texto, tres modos gráficos con 27 colores y sonido mono interno (estéreo mediante amplificador o auriculares). Su teclado era "qwerty" español (tenía la "Ñ") con un teclado numérico (con teclas de función y teclas de dirección) a la derecha. Entre el teclado y la parte posterior tenía un diodo de encendido. A la derecha tenía unas instrucciones de uso de la disquetera interna.

La disquetera estaba situada en la parte frontal (a la derecha).

En la parte posterior tenía (de izquierda a derecha): un control de volumen (VOLUMEN/VOLUME), un interruptor de encendido/apagado (ALIMENTACION ENC-APAG (debería ser APAG-ENC) / POWER OFF-ON), un conector para una disquetera externa (DISK DRIVE 2/UNIDAD DE DISCO 2), un conector de alimentación (5V DC, centro positivo), el cable de alimentación para la disquetera interna (12V DC, centro negativo), un puerto de expansión (EXPANSION) y un puerto de impresora (PRINTER / IMPRESORA).

En el lateral izquierdo tenía un conector DIN-5 para el reproductor de casete (CINTA/TAPE), un conector DB-9 para joystick (MANDO A DISTANCIA / JOYSTICK) y un conector jack con salida de sonido estéreo (ESTERO / STEREO).

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (FABRICADO EN TAILANDIA). Para acceder al interior se extraían nueve tornillos (dos en un lateral) y se retiraba la carcasa superior con el teclado. La placa base estaba conectada a la placa del teclado con dos conectores de membrana.

La placa base (Z80330 MC0100A de 1988) compartía espacio con la disquetera (a la derecha).

El procesador Z80 (Zilog Z0840004PSC Z80 CPU) está centrado en la placa. Los 16 IC,s de RAM (KM4164B-15) están alineados verticalmente (en dos filas) a la derecha. Los dos IC,s de ROM, el Amstrad 40015 de 16K (con el sistema operativo de la disquetera) y el Amstrad 40038, versión española, de 32K (con la BIOS y el BASIC) están al lado del procesador (abajo). A la izquierda de la ROM tiene el IC de forma cuadrada, el Amstrad 40226 (ASIC) que lleva a cabo cometidos correspondientes a varios IC,s en las versiones anteriores (Gate Array, Control de CRT y otras). A la izquierda tiene otros cuatro IC,s: el AY-3- 8912 (sonido), el TMP8255AP-5 (PIO, control de periféricos), el Zilog Z0765A08PSC (controladora de disquetera) y el IC SED9420C (separador de datos de la disquetera).

Libros sobre Amstrad

Se publicaron colecciones de libros relativos a la utilización del Amstrad, entre ellos: "Inteligencia artificial" en el que se explica como crear programas que simulen la inteligencia humana; en "dase de datos" se explica como utilizar el "magnifico" programa dBASE 2 y el "Sistema operativo CP/M" se adentra en el mundo del programa de control de microprocesadores (Control Program for Microprocessors) conocido por sus siglas CP/M.

Programas y juegos en casete

La disponibilidad en la colección de programas y juegos en cinta para los CPC de Amstrad incluye a programas de Amstrad (Amsoft, producidos por Indescomp) y a los de otras distribuidoras como Erbe y Dro Soft.

En su caja y precintado: la batalla en la Tierra Media de Tolkien.

Otros accesorios serie CPC

Sintonizador Amstrad MP-3

Adquirido en España. Nº de serie: 542-9420985 (made in Korea)

Fabricado por Amstrad, el sintonizador estaba diseñado para ver los canales de la TV en el monitor color CTM 644-2 de la misma empresa. Obtenía la alimentación del conector de 12V DC que el monitor tenía en la parte frontal (para la disquetera del ordenador). El monitor se situaba encima del sintonizador y, para ver la TV, era necesario conectar el cable RGB (del monitor) en la parte frontal del sintonizador y el cable de antena por la parte posterior (la fotografía es un ejemplo ya que el monitor no es el adecuado: es un GT-65 y no el CTM 644-2).

Por la parte frontal salía el cable de alimentación y estaba situado el conector DIN-6 de vídeo RGB y los controles del sintonizador: color, contraste, volumen, selector (BAND SELET) con tres opciones (VHF-L, VHF-H, UHF) y el selector de canales a la derecha (TUNNING). El acceso a la entrada de antena era por la parte posterior.

Sintonizador TV MHT Ingenieros C-10 para monitor del Amstrad CPC
Adquirido en España. Nº de serie: CM-8A 701479 (made in Spain)

Fabricado por la empresa española MHT Ingenieros, permitía utilizar el monitor del ordenador como TV. Disponía de una entrada de TV estándar y una salida de vídeo RGB que se conectaba al monitor. El monitor se colocaba encima del sintonizador que estaba diseñado para su soportar su peso.

El sintonizador contaba con su propia fuente de alimentación y con altavoz interno. Permitía tener preseleccionados hasta ocho canales de TV distintos.

Conectores para el reproductor de casete.

El Amstrad CPC 6128 contaba con la posibilidad de carga de programas en casete, mediante su conector DIN-5 situado en el lateral izquierdo. Se disponen de varios conectores para este cometido.

Conector de vídeo RGB para TV con euro-conector

Para conectarlo a una TV es necesario sacar la señal RGB del conector DIN-6 y la de sonido del conector jack, mediante un cable euro-conector fabricado expresamente.

Serie PCW (procesador de textos)

Amstrad inició en 1985 una línea de producción de procesadores de textos con los PCW 8256/8512 al que siguieron otros modelos. Con el PCW, Amstrad ofrecía un ordenador con un procesador Z80 A, con una disquetera (de 3") y con una impresora (con un procesador de textos en disco) a un precio menor que el de una máquina de escribir y disponibles con tres tipos de teclado ("qwerty", "azerty" y "qwertz"). Tuvo bastante aceptación y se mantuvo en el mercado durante más de una década (1985-1998). Los modelos de la serie fueron los siguientes:

1985: PCW 8256, con una disquetera de 3" (SS, DD), una impresora matricial y un monitor monocromo (fósforo verde).
1985: PCW 8512, con dos disqueteras (una de SS. DD) y otra de DS, DD), una impresora matricial y un monitor monocromo (fósforo verde).
!987: PCW 9512, con disquetera de 3" (DS, DD), impresora de margarita y monitor monocromo.
1991: PCW 9256, con disquetera de 3,5" (DS, DD), impresora matricial y monitor monocromo.
1991: PCW 9512+, con disquetera de 3,5" (DS, DD) con impresora de margarita o de inyección y con monitor monocromo.
!993: PCW 10 (512K), con disquetera, impresora matricial y monitor monocromo.
1995 PCW16, incompatible con las versiones anteriores.

Amstrad PCW 8256 (azerty) (1985)

Amstrad 256K Ordinateur Personnel Traitement de Texte

Adquirido en Francia. Nº de serie: 541-0Y12943 (fabrique en Coree)

El PCW 8256 (una disquetera) y el PCW 8512 (dos disqueteras), fabricados en 1985, fueron los dos primeros ordenadores de la serie "PCW" (procesadores de texto) de la empresa británica Amstrad. Se vendían como un sistema completo e indivisible, formado por un teclado, un monitor (con una o dos disqueteras) y una impresora. Le siguieron el PCW 9512 (1987), el PCW 9512+ (1991), el PCW 10 (1993) y el PCW 16 (1995). Este PCW 8256, se adquirió en Francia con teclado "azerty", monitor de 12" monocromo de fósforo verde con una disquetera de 3" (SS DD) y una impresora matricial de 80 columnas (con el sistema de arranque). El monitor también hacía la vez de fuente de alimentación del sistema (de la placa base, teclado e impresora). Se vendía con dos manuales: "Guide du Traitement de Textes, du CP/M et du LOGO" y "Guide du BASIC", un disquete de utilidades de programación (CP/M Plus y Dr LOGO) y un disquete con el procesador de textos, sistema operativo y el BASIC (LOCOSCRIPT y CP/M Plus).

El Amstrad PCW 8256 incorporaba un procesador Z80 A (Z8400AB1 Z80A CPU) y 256K de RAM (en ocho IC,s). Disponía de un modo texto, un modo gráfico y sonido mono en el monitor (la placa base del sistema con los IC,s principales estaba en el interior del monitor). El sistema operativo inicial estaba instalado en la impresora (sin conectar la impresora el sistema no funciona). Las aplicaciones se proporcionaban en disquetes. En la parte frontal del monitor (a la izquierda) tenía un interruptor de encendido/apagado y, abajo a la derecha, un control de brillo de la pantalla. La disquetera estaba situada en la parte frontal, a la derecha de la pantalla. Debajo de la disquetera disponía de un espacio reservado para una segunda unidad (tapado en este modelo).

En el lateral derecho tenía un conector(4 pines) para el teclado.

En la parte posterior (arriba a la izquierda) tenía el conector de alimentación de la impresora (24V DC), un puerto de impresora (paralelo), un puerto de expansión, los controles de sincronización vertical y horizontal de la pantalla y el cable de alimentación. En la etiqueta central se indicaba el lugar de fabricación (fabrique en Coree) y el número de serie (541-0Y12943).

Para acceder al interior se extraían seis tornillos y se retiraba la carcasa posterior. La placa base estaba situada en posición vertical a la izquierda (al lado de la disquetera).

El Procesador Z80 A (Z8400AB1 Z80A CPU) está en posición vertical (abajo a la derecha). Los ocho IC,s de RAM (KM41C257P-8), de 32K cada uno, están alineados horizontalmente a la izquierda (abajo) del procesador (tiene una segunda línea de zócalos vacíos para otros 256K de RAM). El IC de control de la impresora (Amstrad 40026) está a la derecha. A su izquierda tiene dos IC,s de la control de la disquetera: separador de datos (SED9420C) y controladora (Zilog Z0765A08PSC). A la izquierda del procesador (arriba) tiene un IC ASIC (Amstrad 40028) de control de periféricos.

Teclado "Amstrad PCW 8256 Clavier" ("azerty")

(Ordinateur Personnel Traitement de Texte)

Adquirido en Francia. nº de serie: 591-0Y11620 (fabrique en Coree)

El Teclado "Amstrad PCW 8256 Clavier" se vendía conjuntamente con el ordenador (en Francia con teclado "azerty"). Tenía un teclado numérico y teclas de dirección a la derecha.

El teclado se conectaba al lateral derecho del monitor.

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (fabrique en Coree).

Imprimante Amstrad PCW 8256

Adquirida en Francia. Nº de serie. 591-0Y24668 (fabrique en Coree)

La impresora matricial de 80 columnas ( "Imprimante Amstrad PCW 8256") formaba parte indivisible del sistema (sin la impresora no funcionaba).

En la parte posterior tenía el cable de alimentación y un cable plano de datos. Se conectaba (datos y alimentación de 24V DC) en la parte posterior del monitor.

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (fabrique en Coree).

Manuales PCW

Se vendía con los manuales del "Ordinateur Personnel Traitement de texte": "Livre 1" con la "Guide du Traitement de textes du CP/M y du Logo" y "Livre 2" "Guide du BASIC".

Amstrad PCW 8512 ("qwerty" ES) (1985)

Adquirido en España (donación). Nº de serie: 5616302325 (made in Korea)

El PCW 8256 (una disquetera) y el PCW 8512 (dos disqueteras), fabricados en 1985, fueron los dos primeros ordenadores de la serie "PCW" (procesadores de texto) de la empresa británica Amstrad. Se vendían como un sistema completo e indivisible, formado por un teclado, un monitor (con una o dos disqueteras) y una impresora. Le siguieron el PCW 9512 (1987), el PCW 9512+ (1991), el PCW 10 (1993) y el PCW 16 (1995). Este PCW 8512, se vendió en España con teclado "qwerty" español, monitor de 12" monocromo (fósforo verde) con dos disqueteras de 3" (una SS DD y otra DS DD) y una impresora matricial de 80 columnas (con el sistema de arranque). El monitor también hacía la vez de fuente de alimentación del sistema (de la placa base, teclado e impresora). Se proporcionaba con un disquete de utilidades de programación (CP/M Plus y Dr LOGO) y un disquete con el procesador de textos, sistema operativo y el BASIC (LOCOSCRIPT y CP/M Plus).

El PCW 8512 Incorporaba un procesador Z80 A y 512K de RAM (en 16 IC,s). Disponía de un modo texto, un modo gráfico y sonido en el monitor. Disponía de un modo texto, un modo gráfico y sonido mono en el monitor (la placa base del sistema con los IC,s principales estaba en el interior del monitor). El sistema operativo inicial estaba instalado en la impresora (sin conectar la impresora el sistema no funciona). Las aplicaciones se proporcionaban en disquetes. En la parte frontal del monitor (a la izquierda) tenía un interruptor de encendido/apagado y, abajo a la derecha, un control de brillo de la pantalla. Las dos disqueteras estaban situadas en la parte frontal, a la derecha de la pantalla. En un lateral se encontraba el conector del teclado (4 pines).

y, en la parte posterior, un conector de alimentación para la impresora (24V DC), un puerto de impresora (paralelo) y un puerto de expansión. También disponía de los controles específicos de sincronización vertical y horizontal de la pantalla.

Teclado Amstrad PCW 8512 (512K Ord. Personal proc. de textos)

Adquirido en España (donación). nº de serie: 5336302231 (made in Korea)

Teclado "qwerty" español (con Ñ) completo y mecánico. Se vendía conjuntamente con el ordenador. Se conectaba al lateral derecho del monitor.

Impresora Amstrad PCW 8512

Adquirida en España (donación). Nº de serie. 5346300490 (made in Korea)

Impresora matricial de 80 columnas. Era imprescindible para el funcionamiento del ordenador. Se conectaba (datos y fuente de alimentación) a los conectores específicos de la parte posterior del monitor.

Disquetes

El procesador te textos LocoScript y otras aplicaciones se proporcionaban en disquetes de 3". Se dispone de dos con CP/M y otras utilidades y otros para grabación de datos:

Disco 1-1 Procesador de Textos LocoScript (número de serie: AMS8000-2423552)
Disco1-2. Sistema Operativo/Utilidades/BASIC en disco: CP/M PLUS (número de serie 1006/5000-1232- 2423552)
Disco 2-3 Utilidades de programación. CP/M PLUS (nº de serie 1006/5000-1232-2423455)
Disco 2-4 DR. LOGO y ayuda CP/M Plus (nº de serie 1006/5000/6002-1232-2423455)

Juegos

La serie PCW también dispuso de juegos, ente ellos el "Bat Man" y "Strike Force Harrier"

La serie Amstrad "Plus"

En 1990 Amstrad sustituyó los ordenadores CPC 464 y 6128, por una nueva serie a la que denominó "Plus". Esta serie constaba de dos ordenadores: el Amstrad 464 Plus y el Amstrad 6128 Plus y, además, la consola Amstrad GX4000. Suponían, con respecto a los clásicos CPC, una mejora notable en su capacidad gráfica (su paleta era de 4096 colores). En los dos ordenadores, el BASIC se proporcionaba en un cartucho dedicado. Salieron al mercado en una época en competencia con los ordenadores de 16 Bits (Commodore Amiga y Atari ST) que ofrecían mejores prestaciones, Como norma general, tuvieron poca aceptación, aunque tuvieron un éxito relativo en Francia, país en el que ya había una comunidad importante de aficionados a los CPC de Amstrad.

Amstrad 464 Plus (64K Microcomputer) (1990)

Adquirido en Italia. Nº de serie: 531-0768859 (made in Korea)

El Amstrad 464 Plus, fue uno de los ordenadores de la serie "Plus" (1990) de la empresa británica. La serie estaba formada por dos ordenadores: uno con reproductor de casete y puerto para cartuchos (464 Plus) y otro con disquetera y puerto para cartuchos (6128 Plus) y, además, una consola con solo el puerto para cartuchos. Los ordenadores se proporcionaban con un cartucho con el lenguaje de programación Locomotive BASIC (no tenían el BASIC en la ROM) y el juego de carreras Burnin' Rubber (el cartucho de la consola GX4000 solo tenía el juego). La sería "Plus" de Amstrad (8 Bits) entró en competencia con ordenadores de 16 Bits (Commodore Amiga y Atari ST) que le superaban en prestaciones y, excepto en Francia, tuvieron poca aceptación. El Amstrad 464 Plus era un ordenador de nuevo diseño, con unas prestaciones gráficas (su paleta era de 4096 colores) muy superiores a las del CPC 464 al que sustituía.

El Amstrad 464 Plus incorporaba un procesador Z80 A (Z8400AB1 Z80ACPU), 64K de RAM (en dos IC,s) y 2K de RAM (16 000 bit) en el IC ASIC (para almacenar datos). Se vendía con un cartucho (128K) con el BASIC y el juego Burnin' Rubber. Disponía de tres modos texto, tres modos gráficos con un máximo de 16 colores (de 27 en BASIC y de 4096 con el cartucho) y sonido estéreo. Su teclado era "qwerty" con un teclado numérico y teclas de dirección a la derecha. El reproductor de casete estaba situado en la carcasa superior (a la derecha encima del teclado). A la izquierda tenía diodo de encendido.

En la parte posterior tenía un conector para la fuente de alimentación (5V DC, 2,4A, centro positivo), un conector DIN- 8 de vídeo RGB, un puerto de expansión y un puerto de impresora (paralelo Centronics).

En el lateral izquierdo tenía (de izquierda a derecha): un conector para lápiz o pistola óptica (tipo clavija telefónica), un interruptor de encendido/apagado (arriba), un conector de 15 pines para un joystick analógico (abajo), el puerto para cartuchos (arriba), dos conectores de joystick (estándar de 9 pines) y un conector jack estéreo para auriculares. Al accionar el interruptor de encendido/apagado se bloqueaban los cartuchos (no se podía introducir o extraer un cartucho con el ordenador encendido).

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (MADE IN KOREA). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base (2700-016P-3 MC0122B de 1990) y el reproductor de casete. El teclado se mantenía en su posición.

El procesador Z80 A (Z8400AB1 Z80ACPU) está situado en posición vertical a la derecha del puerto para cartuchos. Los dos IC,s de RAM (KM41464AP-12), de 32K cada uno están a la derecha. Al lado de los IC,s de RAM tiene el IC específico Amstrad 40464 (conversor de vídeo RGB). A la izquierda del puerto de cartuchos tiene el IC de sonido (AY38912/P). El IC especifico ASIC (40489) con 2K de RAM (en el manual se indica que tiene 16 000 bit para almacenar datos) está centrado en la placa.

Según el manual de servicio el Amstrad 464 Plus tenía un procesador Z80, 64K de RAM, un cartucho de 128K (con el juego Burnin' Rubber), un generador de sonido y un circuito integrado (ASIC) específico de control de entrada y salida de datos (controlador de video y periféricos) y memoria para almacenar datos ("Chip also contains 16 000 bit of storage for sprite data"). También tenía disponible un cartucho de 512K de ROM.

La prueba de funcionamiento se hizo con un "kit" formador por un transformador (5V, 3A) y un cable de vídeo RGB con un conector DIN-8 por un extremo (se conecta al ordenador) y un euroconector por el otro. Del conector DIN sale un cable con dos conectores cilíndricos de alimentación, uno (macho) para el ordenador y otro (hembra) para el conector del transformador.

Para la prueba de funcionamiento se ha utilizado el cartucho "Burnin' Rubber & Locomotive BASIC".

Amstrad 6128 Plus (128K Microcomputer) ("azerty") (1990)

Adquirido en Francia. Nº de serie: 592-1406998 (made in Korea)

El Amstrad 6128 Plus, fue el ordenador de gama alta de la serie "Plus" (1990) de la empresa británica. La serie estaba formada por dos ordenadores: uno con reproductor de casete y puerto para cartuchos (464 Plus) y otro con disquetera y puerto para cartuchos (6128 Plus) y, además, una consola con solo el puerto para cartuchos. Los ordenadores se proporcionaban con un cartucho con el lenguaje de programación Locomotive BASIC (no tenían el BASIC en la ROM) y el juego de carreras Burnin' Rubber (el cartucho de la consola GX4000 solo tenía el juego). La sería "Plus" de Amstrad (8 Bits) entró en competencia con ordenadores de 16 Bits (Commodore Amiga y Atari ST) que le superaban en prestaciones y, excepto en Francia (con teclado "azerty"), tuvieron poca aceptación. El Amstrad 6128 Plus era un ordenador de nuevo diseño, con unas prestaciones gráficas (su paleta era de 4096 colores) muy superiores a las del CPC 6128 al que sustituía.

El Amstrad 6128 Plus incorporaba un procesador Z80 A (Z8400AB1 Z80ACPU), 128K de RAM (en cuatro IC,s) y 2K de RAM (16 000 bit) un el IC ASIC (para almacenar datos). Se vendía con un cartucho (128K) con el BASIC y el juego Burnin' Rubber. Disponía de tres modos texto, tres modos gráficos con un máximo de 16 colores (de 27 en BASIC y de 4096 con el cartucho) y sonido estéreo. Su teclado era "azerty" con un teclado numérico y teclas de dirección a la derecha. A la izquierda (arriba) tenía diodo de encendido.

En la parte posterior tenía (de izquierda a derecha): un conector para una disquetera externa (DB25), el conector de alimentación (5V DC, 2,4A, centro positivo), un conector de vídeo RGB y sonido (DIN-8), un puerto de expansión y un puerto de impresora (paralelo Centronics).

En el lateral derecho tenía una disquetera de 3" de 360K (SS, 180K por cara).

En el lateral izquierdo tenía (de izquierda a derecha): un conector para un lápiz o pistola óptica (tipo clavija telefónica), un interruptor de encendido/apagado (arriba), un conector para joystick analógico (15 pines), el puerto para cartuchos (arriba), dos conectores de joystick estándar (9 pines) y un conector jack de sonido estéreo (para auriculares). El interruptor de encendido/apagado también funcionaba como bloqueador de cartuchos, evitando que se pudiera extraer o introducir alguno en el puerto mientras el ordenador estaba encendido.

En la etiqueta de la carcasa inferior se indicaba el lugar de fabricación (MADE IN KOREA). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base (2700-016P-3 MC0122E de 1990) y el reproductor de casete. El teclado se mantenía en su posición.

El procesador Z80 A (Z8400AB1 Z80ACPU) está situado en posición vertical a la derecha del puerto para cartuchos. Los cuatro IC,s de RAM (MT 4067-10), de 32K cada uno, están a la derecha. Al lado de los IC,s de RAM tiene el IC específico Amstrad 40464 (conversor de vídeo RGB). A la izquierda del puerto de cartuchos tiene el IC de sonido (AY38912/P). El IC especifico ASIC (Amstrad 40489) con 2K de RAM (en el manual se indica que tiene 16 000 bit para almacenar datos) está centrado en la placa.

Según el manual de servicio el Amstrad 6128 Plus tenía un procesador Z80, 64K de RAM, un cartucho de 128K (con el juego Burnin' Rubber), un generador de sonido y un circuito integrado (ASIC) específico de control de entrada y salida de datos (controlador de video y periféricos) y memoria para almacenar datos ("Chip also contains 16 000 bit of storage for sprite data"). También tenía disponible un cartucho de 512K de ROM.

Para la prueba de funcionamiento se ha utilizado el cartucho "Burnin' Rubber & Locomotive BASIC". Al ser el BASIC vendido en España, el ordenador escribe con teclado "qwerty" ignorando el "azerty" impreso en las teclas.

Consola Amstrad GX4000 (1990)

Adquirida en Francia. Nº de serie: 735-0815060 (made in Japan)

La consola forma parte de la serie "Plus" de Amstrad (464+, 6128+ y GX4000) caracterizada porque la ROM estaba en los cartuchos. La GX4000 salió al mercado en 1990 para competir en igualdad de condiciones con las consolas (también de 8 bit) de Nintendo (NES) y de Sega (Master System), aunque tenía menores prestaciones que la Sega Mega Drive (de 16 bit) que se puso a la venta en Europa ese mismo año. Estuvo poco tiempo en el mercado, finalizando su producción en 1991. En Francia se comercializó un modelo específico (esta consola) sin conector RF y sin el interruptor de sonido que tenían las consolas PAL vendidas en el resto de Europa (la carcasa era la misma). En Francia se vendía con una fuente de alimentación de 11V (aunque también tenía un conector para 5V, que se utilizaba con el monitor de la serie Amstrad Plus), un cable euroconector (en lugar del cable RF de la versión PAL), dos controladores Amstrad y un cartucho con el juego Burnin' Rubber.

La GX4000 incorporaba un procesador Z80 A y 64K de RAM (en dos IC,s) y 16K bit de RAM (sin especificar en bytes) en un IC ASIC (Gate Array) de control de entrada y salida, específico se Amstrad, para almacenar datos. Tenía también un cartucho con 128K de RAM con el juego Burnin' Rubber. Disponía de tres modos gráficos con un máximo de 16 colores (de 4096) y sonido estéreo. El puerto para los cartuchos estaba situado en la carcasa superior. A la derecha del puerto de cartuchos tenía un interruptor de encendido/apagado y un pulsador de pausa y, a la izquierda, un diodo de encendido.

En la parte frontal de la consola tenía un conector "jack" de sonido estéreo (auriculares o amplificador externo), un conector de joystick (DB-9), un conector (de 15 pines) para un joystick analógico, un conector de joystick (DB-9) y un conector auxiliar para una pistola óptica. El joystick analógico solo funcionaba si el juego estaba diseñado para utilizarlo.

En la parte posterior tenía dos conectores de alimentación. Uno de ellos (5V, centro positivo) se utilizaba con el DIN-8 de vídeo y sonido (a la derecha de los conectores de alimentación) para conectarla a un monitor de Amstrad (como si fuera un ordenador de la serie). El otro conector de alimentación (11V DC, centro positivo) se utilizaba con una fuente de alimentación externa, conjuntamente con el euroconector (en el centro) para conectar la consola a una TV (a la derecha tenía dos espacios vacíos ocupados por el interruptor de sonido y el conector RF en la versión PAL).

Para acceder al interior se extraían dos tornillos, se soltaban los cuatro enganches laterales y se retiraba la carcasa superior. La placa base estaba apoyada en la carcasa interior.

El interruptor de encendido/apagado y el pulsador de pausa estaban sujetos a la carcasa superior (unidos por un cable a la placa base).

En el manual de servicio se especificaban las características de los ordenadores (464 y 6128) y el de la consola (GX4000) de la serie Plus de Amstrad. La GX400 tenía un procesador Z80, 64K de RAM, un cartucho de 128K (con el juego Burnin' Rubber), un generador de sonido y un circuito integrado (ASIC) específico de control de entrada y salida de datos (Gate Array) con 16K bit de RAM (sin especificar en bytes) para almacenar datos. Además tenía disponible un cartucho de 512K de ROM. En el manual también se indicaban los IC,s (o equivalentes) de la placa: el IC1 AMS40489 (Gate Array), el IC2 Z8400AB1N (Z80 CPU), el IC 10 KM41464AP-12 (32K de RAM), el IC11 KM41464AP-12 (32K de RAM) y el IC14 AY-3-8912 (Sound Generator).

La placa base de la consola vendida en Francia no tiene modulador RF (el espacio, arriba a la izquierda, está vacío). El ASIC (Gate Array), el IC de forma cuadrada (Amstrad Pt Nº 40489), está a la derecha del puerto para cartuchos. El procesador Z80 (Z80A CPU) está situado en el lateral izquierdo de la placa base y, a su derecha, el IC generador de sonido (AY38912/P). Los dos IC,s (10 y 11) de RAM (LM33464G-12), de 32K cada uno, están a la derecha.

En el manual de usuario (en cuatro idiomas) se indica como conectar las consolas con el transformador y los cables entregados con la versión francesa (euroconector) y la versión PAL (cable RF). También se indica como conectarla al monitor de la serie Amstrad Plus. En la traducción española. se indica por error que el transformador de 11V es de corriente alterna (CA) en lugar de corriente continua (CC).

La fuente de alimentación original de la consola proporciona 11V DC, 05A, con centro positivo (no indicado). En caso de que la consola se caliente en exceso es preferible utilizar el conector de 5V utilizado en los ordenadores de la serie (5V DC 2,4A centro positivo).

Se dispone de cuatro cartuchos, uno de ellos con el BASIC: Burnin' Rubber & Locomotive BASIC, Operation Thunderbolt, Robocop 2 y Fiere and Forget II.

Accesorios de Amstrad

Pad Amstrad, con dos pulsadores de fuego (4 unidades)

Adquirido en España. S/N

Similares a los de las consolas (tipo Pad), Amstrad los vendía con su consola de 8 bits, la GX 4000 pero que también eran compatibles con sus CPC.

Ordenadores PC compatibles ( Schneider (RFA)

La empresa alemana de productos electrónicos (1889) entró en el mercado de los ordenadores en 1984 después de firmar un acuerdo para distribuir los ordenadores de Amstrad (UK) en Alemania, Austria y Suiza. La distribución de los ordenadores la llevó a cabo a través de un departamento creado específicamente para ese cometido (Schneider Computer División). Durante el período de vigencia del acuerdo (1984-1988) Schneider distribuyó la serie CPC de Amstrad (CPC 464, CPC 664 y CPC 6128), los dos primeros de la serie PCW (PCW 8250 y PCW 8512) y los primeros PC de Amstrad (PC 1512 y PC 1640). Al finalizar el acuerdo entre las partes la empresa alemana comercializó los ordenadores en stock en otros países europeos (entre ellos España y Francia). A partir de 1988 Schneider fabricó sus propios ordenadores, todos ellos compatibles IBM. Los dos primeros fueron compactos con la placa base incluida dentro del teclado:

1988: Schneider Euro PC, con 512K de RAM
1989; Schneider Euro PC II, con 640k de RAM (más 128 en disco RAM)

Los siguientes fueron de sobremesa/torre: Euro AT (640K de RAM más 128K en disco RAM y disco duro de 20Mb), Euro XT (1MB de RAM y disco duro de 40Mb) y, ya en 1992, el Euro SX (de 32 Bits). En 2002 finalizó su actividad el departamento de ordenadores de la empresa.

Schneider Euro PC (1988)

Adquirido en Alemania. Nº de serie: 43006 (D) (made in West-Germany)

El Euro PC (1988) fue el primer ordenador fabricado por la empresa alemana Schneider (1889). La empresa (fabricante de productos electrónico) había entrado en el mercado de los ordenadores en 1984 después de firmar un acuerdo de cinco años con Amstrad (UK) para distribuir sus ordenadores en Alemania, Austria y Suiza (la empresa creó el departamento "Schneider Computer División" para ese cometido). A partir de 1988, Schneider fabricó sus propios ordenadores, todos ellos compatibles IBM. Los dos primeros, el Euro PC de 512K (1988) y Euro PC II de 640K (1989), tenían la placa base en el teclado (los siguientes fueron de sobremesa). El Schneider Euro PC era un ordenador compacto con una sola ranura de expansión interna (ISA). Se vendía en un conjunto con monitor un monocromo (MM12 para tarjeta Hércules) o en color (CM14 para un tarjeta CGA), con la fuente de alimentación y con varios disquetes que incluían el sistema operativo (DOS) y varias aplicaciones ofimáticas (MS-DOS 3.3, GW-BASIC y MS-WORKS) con sus manuales.

El Schneider Euro PC incorporaba un procesador 8088 (Siemens SAB 8088-1-P a 10 MHz), 512K de RAM (en 16 IC,s), 64K de VRAM (en dos IC,s), 32K de ROM (en dos IC,s) con la BIOS). Disponía de dos modos texto, tres modos gráficos (uno monocromático y dos en color) con un máximo de 16 colores y sonido interno. Sus posibilidades gráficas eran limitadas (Hércules y CGA) aunque se podía insertar, como opción, una tarjeta EGA/VGA (de terceras empresas) en la ranura ISA interna. Su teclado (en este caso "qwertz" alemán) ocupaba la casi totalidad de la carcasa superior, con excepción del lateral derecho en donde estaba situada la disquetera interna (3,5" DS/DD de 720K) con una salida visible en la parte frontal.

En la parte posterior tenía (de izquierda a derecha: un conector de 25 pines para una disquetera externa (External Floppy), un interruptor de encendido/apagado (ON/OFF), un conector de 44 pines para un disco duro externo (HARDDISK), un conector DB-9 (hembra) de vídeo (monocromo y color) para el monitor (MONITOR), un conector DIN-7 para la fuente de alimentación externa, un conector DB-9 (macho) para el ratón (MOUSE) conmutable para joystick, un conector de 25 pines para una impresora paralelo (PRINTER), un conector DB-9 (macho) como puerto serie (SERIAL) y, oculto detrás de la placa metálica, la ranura de expansión ISA.

A la izquierda tenía un compartimento interno de expansión (con tapa) con un ranura ISA para una tarjeta gráfica.

En este ordenador (número de serie 43006 (D)), la sujeción entre carcasa superior y la inferior es mediante patillas a presión (sin tornillos). El teclado, con la placa metálica de protección de emisión electromagnéticas, también está sujeta a la carcasa inferior con patillas a presión (no hace falta extraer ningún tornillo para acceder al interior del ordenador).

El procesador (Siemens SAB 8088-1-P a 10 MHz), el IC de mayor tamaño de la placa, está abajo (a la izquierda). Los 16 IC,s de RAM (HYB 41256-12), de 32K cada uno (total de 512K) están alineado verticalmente (en dos hileras) abajo a la derecha. Los dos IC,s de VRAM RAM (NEC D41464C-12) de 32K cada uno están a la derecha de la batería. Los dos IC de ROM (Schneider AG, 50146 Euro-PC Chart D1.0 y AG, 50145 Euro-PC BIOS V2.07) están a la derecha y a la izquierda del procesador (con la etiqueta blanca).

La batería de este ordenador estaba estropeada. El ácido había cubierto la placa base a su alrededor y afectado a los componentes cercanos (cuando falla la batería no es posible almacenar los datos de configuración en la BIOS y, por ese motivo, suenan varios pitidos de error). Una vez retirada la batería (dejando los contactos) no se observó daños visibles en los componentes y pistas cercanas y, seguidamente, se colocó una batería nueva.

El ordenador funcionó correctamente en la prueba de funcionamiento (inicialmente no se hizo ninguna otra revisión). En fechas posteriores, el ordenador volvió a dar nuevos fallos (no finalizaba el test inicial). El siguiente paso fue comprobar las pistas del reverso de la placa. Para girar la placa se soltaron tres enganches (a presión) y se retiraron los tornillos se sujeción del conector de disco duro (HARDDISK). La placa tiene dos pistas dañadas en la parte central (señaladas en rojo). Se hizo un puente para cerrar el circuito dañado soldando dos cables a cuatro patillas, dos a la izquierda y dos a derecha de las pistas dañadas (la continuidad de las pistas se comprobó por tramos del reverso y del anverso). Después de la reparación, el ordenador volvió a funcionar correctamente.

Previamente a la elaboración de un cable para un monitor (y configurar el SETUP) se hicieron las siguiente comprobaciones: Se encendió el ordenador, seguidamente se iluminó el diodo "POWER ON" de la carcasa superior y sonaron once pitidos consecutivos de error (trece si la disquetera está desconectada). El ordenador reaccionó al teclado: pulsando F1 entró en funcionamiento la disquetera, iluminándose el diodo de lectura (FLOPPY DISK), se reinició al pulsar "Crtl"+"Alt"+"Del" y los diodos "CAPS LOCK" y "NUM LOCK" también se iluminaron al pulsar la tecla correspondiente.

Para la prueba de funcionamiento se conectó a un monitor monocromo compatible (Philips BM 7513/00I) de la colección, con un conector de vídeo de seis pines (se ha elaborado un conector utilizando los pines 1 a 5).

Para el ordenador se necesita un cable de seis hilos y un conector DB-9: pines 1 y 2 para masa, pin 6 para "intensidad", pin 7 para "video mono" y pines 8 y 9 para "sincronización" horizontal y vertical. El esquema del manual está equivocado: la línea de pines inferior (6..9) está invertida (el pin 6 debe estar en el mismo lado que el 1). El esquema a emplear es el de la derecha (con las correcciones).

Se conectó el ordenador al monitor y se inició con los pitidos de error en la configuración. Pulsando Alt-Ctrl-Esc, se entró en el "setup":

Pulsando "Enter" se reinicia el ordenador corrigiendo directamente algunos datos. En el "setup" se pueden elegir varios idiomas, entre ellos el español.

Una vez colocada la nueva batería (3,6V) se configuró de forma permanente el "setup": con idioma español, fecha y hora, disco interno (720K) monitor en mono y memoria RAM (512K). Se desactivaron las opciones de disco duro y ratón debido a que no hay ninguno conectado. En el siguiente reinicio el ordenador ya no tuvo ningún error de configuración, se puso un disquete con MSDOS (versión 3,21 en español) de Microsoft y la carga fue correcta.

Se cargó un juego (Príncipe de Persia) en disquete pero no se obtuvo imagen alguna en pantalla. Seguidamente se modificó el "setup" del juego estableciendo la tarjeta gráfica Hercules como predeterminada (es necesario desbloquear el disquete). En el siguiente intento se obtuvo una imagen monocromática del juego (fósforo verde):

La fuente de alimentación proporciona varios voltajes (5V, 12V y -12V). Según el manual de usuario, el esquema de conector (macho) del transformador (Power Netzteil Anschluss) es el siguiente (en el ordenador, el pin 1 está a la derecha).

Manuales. Los manuales del ordenador (adquirido en Alemania) son los siguientes: "Benutzer-Handbuch EURO PC" (manual de usuario), "GW-BASIC Microsoft" y "Microsoft Works". Los tres manuales están escritos en alemán. En el manual de usuario están indicados los esquemas de los conectores.
