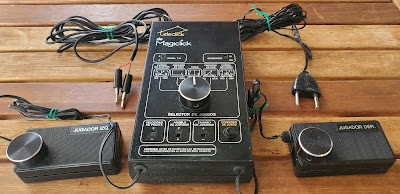

Consola pong Teleclick de Magiclick (versión española) (e y e) (197?)

Nueva en la colección: Teleclick de Magiclick (versión española) (e y e) (197?). Consola pong con cinco juegos en memoria fabricada en España por "Magiclick Electrodomésticos y Electrónicos" (e y e) filial de la empresa argentina Aurora. La empresa argentina estaba especializada en la fabricación y comercialización de pequeños electrodomésticos y equipamiento para el hogar. Uno de sus productos de mayor fue el encendedor piezoeléctrico Magiclick, utilizado preferentemente para encender las cocinas de gas (en domicilios y en empresas). Con el objetivo de aumentar su producción, la empresa Aurora montó dos fabricas "Magiclick", una en Brasil y otra en España (Magiclick. Electrodomésticos y Electrónicos). Posteriormente fabricó dos consolas con el nombre de "Teleclick" (una en Argentina y otra en España). Aunque tenían distinto diseño, las dos consolas salieron a la venta con el mismo nombre ("Teleclick de Magiclick"). En 1996, la empresa Aurora entró en quiebra y vendió sus marcas, entre ellas Magiclick". La consola "Teleclick" (versión española) estaba formada por una unidad central de pequeño tamaño (10x17,5 cm) con la carcasa superior ocupada por el panel de control. Su fuente de alimentación era interna y su cable RF era de dos conectores (utilizado en la TV monocromáticas hasta 1977). Sus controladores eran de movimiento vertical y estaban unidos de forma permanente a la consola (la versión argentina tenía un compartimento para los controladores). Entre el panel de control y el borde posterior tenía una serigrafía con el nombre (Teleclick de Magiclick).

Enlace a consolas españolas

La consola Teleclick de Magiclick (versión española) incorporaba un IC "todo en uno" (Pong in a Chip) AY-3-8500 de General Instrument que integraba la controladora gráfica, el generador de sonido y cinco juegos en memoria (FUTBOL DE CUATRO, FRONTON DE UNO, TENIS, FRONTON DE DOS y FUTBOL DE CINCO). Su imagen era monocromática y su sonido interno. En el panel de control tenía: un selector de canales (CANAL TV 3/4), un interruptor de encendido/apagado (ENCENDIDO SI/NO), un selector de los cinco juegos (SELECTOR DE JUEGOS) representados por iconos, tres selectores de dificultad (VELOCIDAD DE LA PELOTA +/-, ANGULO DE JUGADOR 2/4 y TAMAÑO DEL JUGADOR +/-) y un pulsador de inicio (COMIENZO DE JUEGO).

Los controladores estaban unidos de forma permanente a la consola mediante un cable (los cables salían por la parte frontal de la consola).

De la parte posterior salía el cable de alimentación y el cable RF (VHF) para la TV.

En la carcasa inferior tenía una pletina metálica con las instrucciones de instalación (INSTRUCCIONES DE CONEXION) y de uso (INSTRUCCIONES DE MANEJO), el nombre del fabricante (fabricado y distribuido en España por "e y e" S. A.), la sede social (Madrid) y el lugar de fabricación (MADE IN SPAIN). Para acceder al interior se retiraba la pletina metálica (estaba sujeta por los cuatro topes de apoyo), se extraía el tornillo central y se retiraba la carcasa inferior, quedando a la vista el reverso de la placa base. En la placa (reverso) tiene serigrafiado el nombre de la empresa (Magiclick), el lugar de fabricación (Fdo en España) y una referencia (320-1001). Para girar la placa era necesario retirar previamente la rueda del selector de juegos.

El IC "todo en uno" (Pong in a Chip) de General Instrument es el IC de mayor tamaño de la placa. En la paca también tiene un IC de menor tamaño (SCL4072A/BE).

La consola funciona, suenan los "beep", se seleccionan los cinco juegos y se mueven los jugadores (raquetas) con los controladores, pero la imagen obtenida (en la TV utilizada en la prueba de funcionamiento) es de mala calidad (la consola estaba sin usar y no se han cambiado los conectores del cable RF). En la pletina metálica (sujeta con los topes de apoyo a la carcasa inferior) tenía las instrucciones de funcionamiento. En la etiqueta de garantía se indicaba el nombre completo de la empresa (Magiclick. Electrodomésticos y electrónicos).

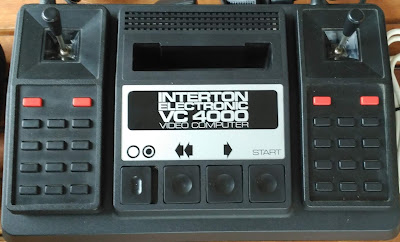

Consola Interton VC-4000 (1978)

Actualización de información:  Interton VC-4000 (1978). Consola, de fabricación alemana, compatible (parcialmente) con el grupo de consolas clasificadas como "Advanced Programmable Video System" con procesador "Signetics 2650" (iniciado en 1978 por la consola Radofin "1292"). Previamente la empresa alemana había fabricado una serie de siete consolas "pong". Las consolas fueron la “Interton Vídeo 2000” (1975) con juegos individuales (en cartuchos), la "Video 2400" (1977) con cinco juegos, la "Video 1501" (1977) con tres juegos, la "Video 2501" (1977) con cuatro juegos (dos de carreras), la "Video 2800" (1977) con tres juegos, la "Video 3000" (1978) con seis juegos y pistola óptica y la "Video 3001" (1978) con seis juegos en color y pistola óptica. En la siguiente consola, la VC 4000 (1978) los juegos estaban en cartuchos. Era compatible con las "Advanced Programmable Video System" (APVS) de Radofín (Radofin 1292 y 1392), formando el subgrupo Interton VC-4000 con la consola alemana de Grundig (Super Play) y las consolas españolas de Palson (Tele Computer) y de TRQ (Video Computer). Se ha recibido con la fuente de alimentación, cables de TV y tres juegos (número 2 "BLACKJACK", número 3 "PADDLE GAMES" y número 4 "TANK BATTLE/AIR BATTLE").

Enlace a consolas Radofin y compatibles

Las consolas APVS tuvieron varias versiones, clasificadas (según su tipo de conector) en seis subgrupos. Ocho empresas fabricaron versiones con el mismo conector (14 modelos diferentes) formando un subgrupo totalmente compatible denominado "1292 Advanced Programmable Video System". Otras once empresas fabricaron versiones con un conector distinto del original (dos empresas, Videomaster y Voltmace, fabricaron el mismo modelo), clasificadas en cinco subgrupos (compatibles dentro de cada uno). El segundo subgrupo en importancia, el "Interton VC-4000", estaba formado por cuatro consolas: dos fabricadas en Alemania, la Interton VC-4000 (esta consola) y la Grundig Super Play Computer 4000 y otras dos en España, la Palson Tele Computer CX 3000 y la TRQ Video Computer H-21. Los seis modelos restantes estaban clasificados en dos subgrupos, con dos consolas cada uno y otros dos, con una sola (para lograr la compatibilidad entre distintos subgrupos era necesario un adaptador).

La consola Interton VC-4000 incorporaba un procesador CT429I B (Signetics  2650) y un generador de vídeo CT455I  (Signetics 2636I) con 37 bytes de RAM. Disponía de un modo texto, dos modos gráficos con cuatro colores (de ocho) y sonido mono en la TV (los cartuchos con el juego tenían una ROM de 2K, 4K y 6K y una RAM de 0K, 1K o 2K). El puerto para cartuchos estaba situado en la carcasa superior. En una línea inferior tenía un interruptor de encendido/apagado, un pulsador de carga y reinicio (regreso al primer juego), un pulsador de avance para elegir juego y un pulsador de inicio (START). A izquierda y derecha de la carcasa tenía dos compartimento para los controladores. La Web "Amigan Software archive for 1292 APVS & Interton VC 4000 game charts" tiene un listado de cartuchos de los juegos con especificación de la RAM y la ROM de cada uno.

Los controladores disponían de un pequeño joystick y 14 teclas en donde encajaban las plantillas con las instrucciones de movimiento de cada juego.

En la parte posterior tenía dos conectores para los controladores (derecho e izquierdo y, entre ellos, el cable RF para la TV y el conector de la fuente de alimentación (15V AC y 8V AC).

Dentro del alojamiento reservado para el controlador derecho tenía un control de volumen. Una vez ajustado (moviendo a izquierda y derecha con un destornillador) se eliminaba el ruido de fondo en la TV y se escuchaba en su lugar el clásico sonido (beep) de las consolas pong.

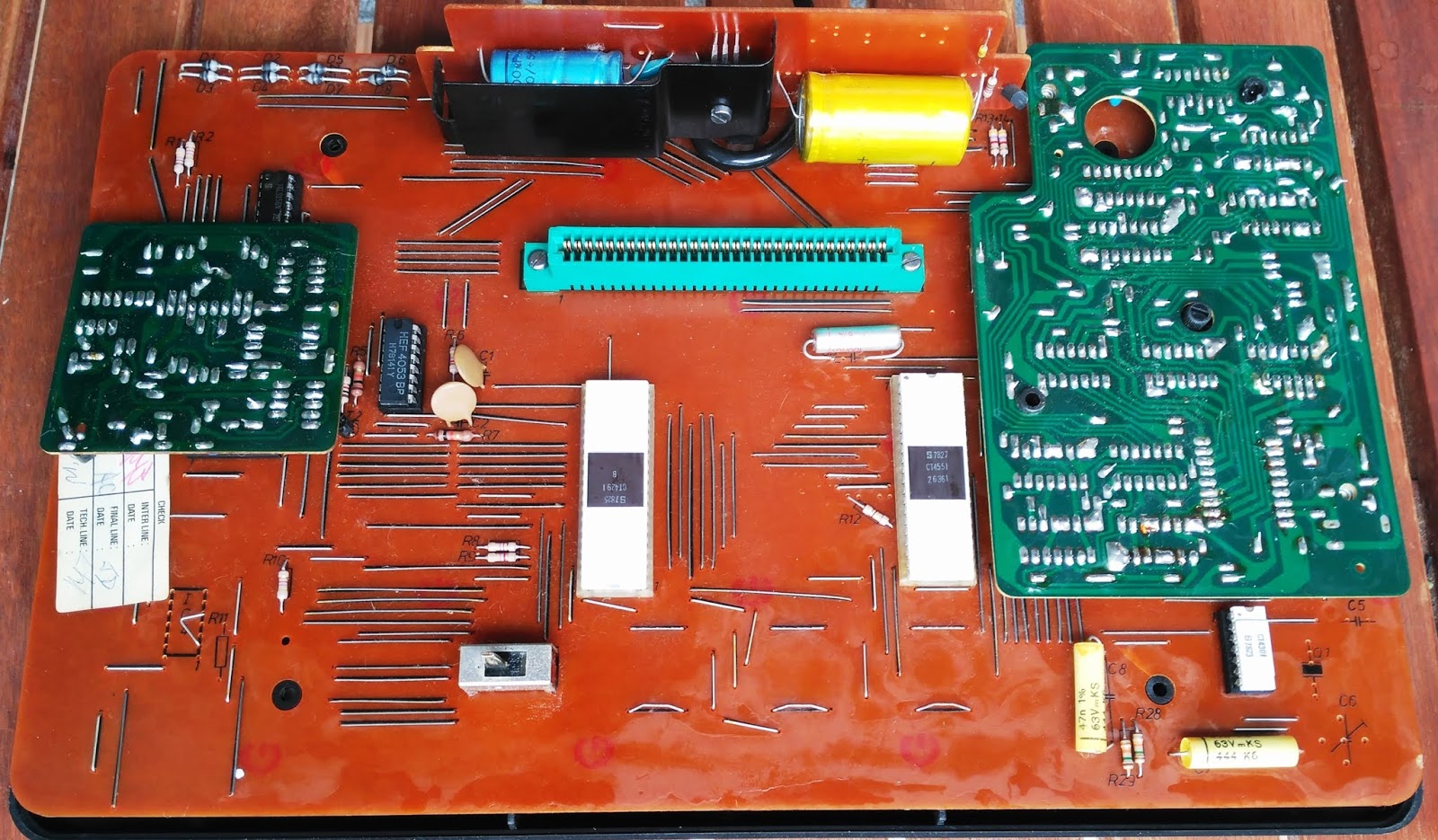

Para acceder al interior se extraen cuatro tornillos y se retira la carcasa superior.  La placa base tiene otras tres (sub) placas de menor tamaño: la (sub) placa de la izquierda genera el sonido, la situada a la derecha genera los gráficos y la vertical del centro (al fondo) controla la entrada de voltaje (regulador y rectificador).

En la placa base se encuentran los dos IC principales de color blanco: el procesador Signetics CT429IB (a la izquierda) y el generador de vídeo Signetics CT455I 2636I (a la derecha).

i

Los dos ICs principales de la consola ampliados: el procesador  CT429IB y el generador de vídeo CT455I (Programmable Video Interface). En la Web Silicium.org se indica la RAM del IC 2636 (37 bytes) y sus modos de texto y de gráficos.

El juego nº 3 "PADDLE GAMES" disponía de varios juegos con distintos colores (se indican en la caja) que se seleccionaban con el pulsador de "avance".

El juego 4 "TANK BATTLE/AIR BATTLE"  también tiene varios juegos diferentes. El juego 2 "BLACKJACK" es poco intuitivo.

La fuente de alimentación dispone de un conector específico de cuatro entradas. Proporciona dos voltajes de corriente alterna: 15V AC 0,35A y 8V AC 0,6A.

Grundig Super Play Computer 4000 (1979)

Actualización de información: Grundig Super Play Computer 4000 (1979). Consola, de fabricación alemana, compatible (parcialmente) con el grupo de consolas clasificadas como "Advanced Programmable Video System" (iniciado en 1978 por la consola Radofin "1292"). Previamente (1977-1978) la empresa alemana había comercializado varias consolas "pong" (con calidad de vídeo RGB) conocidas como "Ideal Computer Tele-Match". La serie llegó a tener ocho versiones: Tele-Match Cassette versión con paddle (4 juegos), Ideal-Computer Tele-Match Cassette 1 (4 juegos), Ideal-Computer Tele-Match Cassette 2 (8 juegos), Ideal-Computer Tele-Match Cassette B (8 juegos), Tele-Match Cassette versión francesa (8 juegos), Ideal-Computer Tele-Match Cassette 3 (un juego de tanques), Ideal-Computer Tele-Match Cassette C (un juego de tanques) y la Ideal-Computer Tele-Match Cassette 4 (con cuatro juegos de motos). Las consolas formaban parte de un conjunto de accesorios, con conector específico, vendidos para las TV de la empresa (además de Grundig, otras cuatro empresas alemanas: Telefunken, ITT, Graetz e Ingelen, también vendieron TV con estos accesorios). Al igual que las consolas Ideal Computer, la consola Super Play Computer 4000 de Grundig solo se podía utilizar en TV compatibles, debido a que utilizaba una caja de conexión específica (con calidad de vídeo RGB) para conectarse a la TV. La caja, que encajaba en un compartimento situado en la parte frontal de la TV, también se utilizaba como fuente de alimentación (la consola no tenía fuente de alimentación). Se ha recibido con sus dos controladores, caja de conexión a la TV y dos juegos (número 1 "CAR RACES " y el número 3 "PADDLE GAMES".

Enlace a consolas Radofin y compatibles APVS

Las consolas APVS tuvieron varias versiones, clasificadas (según su tipo de conector) en seis subgrupos. Ocho empresas fabricaron versiones con el mismo conector (14 modelos diferentes) formando un subgrupo totalmente compatible denominado "1292 Advanced Programmable Video System". Otras doce empresas fabricaron versiones con un conector distinto del original (dos empresas, Videomaster y Voltmace, fabricaron el mismo modelo), clasificadas en cinco subgrupos (compatibles dentro de cada uno). El segundo subgrupo en importancia, el "Interton VC-4000", estaba formado por cuatro consolas: dos fabricadas en Alemania, la Interton VC-4000 y la Grundig Superplay Computer 4000 (esta consola) y otras dos en España, la Palson Tele Computer CX 3000 y la TRQ Video Computer H-21. Los seis modelos restantes se clasificaron en otros cuatro subgrupos: dos con dos consolas cada uno y otros dos con una sola  (para lograr la compatibilidad entre distintos subgrupos era necesario un adaptador).

La consola Grundig Super Play Computer 4000 incorporaba un procesador CT429IC (Signetics  2650) y un generador de vídeo CT455I (Signetics 2636I) con 37 bytes de RAM. Disponía de un modo texto, dos modos gráficos con cuatro colores (de ocho) y sonido mono en la TV (los cartuchos con el juego tenían una ROM de 2K, 4K y 6K y una RAM de 0K, 1K o 2K). El puerto para cartuchos estaba situado en la carcasa superior. En una línea inferior tenía un interruptor de encendido/apagado, un pulsador de carga y reinicio (regresa al primer juego), un pulsador de avance (para elegir juego) y un pulsador de inicio (START). A izquierda y derecha de la carcasa tenía dos compartimento para los controladores. La Web "Amigan Software archive for 1292 APVS & Interton VC 4000 game charts" tiene un listado de cartuchos de los juegos con especificación de la RAM y la ROM de cada uno.

El control de volumen estaba situado en el compartimento del controlador derecho.

De la parte posterior salía el cable de unión con la caja de conexión a la TV (con el conector de video RGB, sonido y alimentación). A izquierda y derecha del cable de vídeo tenía los dos conectores para los controladores.

El cable de vídeo unía la consola con la caja de conexión (con el conector de vídeo, sonido y alimentación) que se encajaba en la TV.

En la carcasa inferior tenía una etiqueta con el nombre (Super Play Computer 4000) y número de serie (013961). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior.  La placa base tenía conectada otras tres placas de menor tamaño: la placa de la izquierda generaba el sonido, la situada a la derecha los gráficos RGB y la vertical del centro controlaba la entrada de voltaje.



Los dos IC principales (de color blanco) están centrados en la placa base: el procesador Signetics CT429IC (a la izquierda) y el generador de vídeo Signetics CT455I (a la derecha). La placa base tiene otros IC,s de menor tamaño (al retirar la placa de sonido es visible uno de ellos). En la etiqueta blanca de la izquierda se indica la fecha de fabricación (1-5-79).



Los dos ICs principales de la consola ampliados: el procesador CT429IC (a la izquierda) y el generador de vídeo (Programmable Video Interface) CT455I (a la derecha). En la Web Silicium.org se indica la RAM del IC 2636 (37 bytes), su modo texto y sus dos modos gráficos.

Consola Palson CX 3000 Tele Computer (Electrónica Ripollés) (1979)

Actualización de información: Palson CX 3000 Tele Computer (Electrónica Ripollés) (1979). Consola con cartuchos fabricada en España por la empresa Electrónica Ripollés (con sede en Vinaroz, Castellón), compatible (parcialmente) con el grupo de consolas clasificadas como APVS ( "Advanced Programmable Video System") iniciado en 1978 por la consola Radofin "1292". Previamente la empresa electrónica Ripollés había fabricado varias consolas tipo "pong" (la Palson CX 302 con cuatro juegos, la Palson CX 303 con seis juegos, la Palson CX 306 Super Color con 10 juegos (dos de tiro) y la Palson CX 340 con cuatro juegos en color) y una con cartuchos, la Palson CX 336 Game Cassette System. La carcasa superior de la consola Palson CX-3000 estaba dividida por la mitad: a la derecha tenía un panel de control, el puerto para cartuchos y un compartimento para tres cartuchos y, a la izquierda, los dos compartimentos para los controladores. Se ha recibido con la caja y tres cartuchos (01, 09 y 16). Además de Palson, la empresa española "VP electronics" también fabricó cartuchos para la consola "Tele Computer" con el nombre de "Aureac Tele Computer"

Enlace a consolas españolas

Las consolas APVS tuvieron varias versiones, clasificadas (según su tipo de conector) en seis subgrupos. Ocho empresas fabricaron las consolas con el conector original (14 modelos diferentes) formando un subgrupo totalmente compatible denominado "1292 Advanced Programmable Video System". Otras once empresas fabricaron las consolas con otros conectores agrupadas en cinco subgrupos (compatibles dentro de cada uno). El segundo subgrupo en importancia, el "Interton VC-4000", estaba formado por cuatro consolas: dos fabricadas en Alemania (Interton VC-4000 y Grundig Super Play Computer 4000) y dos en España (esta consola Palson Tele Computer CX 3000 y la TRQ Video Computer H-21). Los seis modelos restantes se clasificaron en otros cuatro subgrupos: dos con dos consolas cada uno y otros dos con una sola (para lograr la compatibilidad entre distintos subgrupos era necesario un adaptador).

La consola Palson CX-3000 Tele Computer incorporaba un procesador Signetics  2650A N y un generador de vídeo Signetics CT455N 2636N con 37 bytes de RAM. Disponía de un modo texto, dos modos gráficos con cuatro colores (de ocho) y sonido mono en la TV (los cartuchos con el juego tenían una ROM de 2K, 4K y 6K y una RAM de 0K, 1K o 2K). En el panel de control tenía un interruptor de encendido/apagado, un pulsador de reinicio/carga (regresa al primer juego), un pulsador de avance (para elegir el juego) y un pulsador de inicio (START). La Web "Amigan Software archive for 1292 APVS & Interton VC 4000 game charts" tiene un listado de cartuchos de los juegos con especificación de la RAM y la ROM de cada uno.

Los controladores (extraíbles) estaban unidos de forma permanente (con un cable) a la consola. Disponían de un pequeño joystick y de un teclado de 15 teclas (en el teclado encajaban las plantillas de los juegos).

En la parte posterior tenía la salida del cable de alimentación (la fuente de alimentación era interna), los cables de los dos controladores y la salida del cable (RF) para la TV (VHF).

En la carcasa inferior tenía una etiqueta con el nombre de la consola (Palson CX-3000), el nombre de la empresa (Electrónica Ripollés) y el número de serie (ilegible). En la carcasa inferior (a la izquierda) también tenía un pequeño control de volumen (se necesitaba un destornillador fino). Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa inferior, quedando a la vista dos placas: la placa base y una segunda placa (montada sobre la principal) con los dos IC,s principales y el conector de cartuchos.

El procesador (Signetics  2650A N) está a la derecha de la placa y el generador de vídeo (Signetics CT455N 2636N), con 37 bytes de RAM, está a la izquierda. En la Web Silicium.org se indica la RAM del IC 2636 (37 bytes), su modo texto y sus dos modos gráficos.

Se ha recibido con tres cartuchos: 01 "SUPER SPORT" (60 juegos), 09 Batalla Aéreo Naval y 16 PACMAN (Come Come).

La consola funciona correctamente (para cargar el cartucho mes necesario pulsar dos veces la tecla de reinicio/carga).



En el reverso de la caja tenías unas instrucciones de uso. En el reverso de la caja también tenía el nombre de la consola (TELE COMPUTER) y el nombre de la empresa (PALSON ELECTRONICA RIPOLLES)

En el lateral de la caja se especifica la clase de consola (TELE COMPUTER SISTEMA PROGRAMABLE A CASSETTE).

Los controladores tenían una palanca metálica finalizada en plástico (falta).

En la caja de la consola se incluía un listado de los juegos.



Los cartuchos "Aureac Tele Computer" (VP electronics) se fabricaron para utilizar en la consola Palson CX 3000 y las consolas alemanas del subgrupo Interton (no encajan en la posterior consola TRQ H-21).
