Módulo C7420 BASIC Microsoft, para Videopac + (1983)

Actualización de información: Módulo C7420 BASIC Microsoft, para Videopac + (1983). Extensión con el BASIC de Microsoft (C7420, Home Computer Module. Extension BASIC) que convertía a la consola Videopac + en un ordenador. Estaba formado por el módulo (C7420/20) y un cartucho unidos mediante un cable de 35 cm. El módulo se colocaba en la parte posterior de la consola (sujeta por varios soportes) y se conectaba a la consola mediante el cartucho. Como modo de almacenamiento y carga de datos utilizaba un reproductor de casete externo.

Enlace a consolas Philips

El módulo C7420/20 incorporaba un procesador, Z80 A, 16K de RAM (en dos IC,s, 14K  eran para el usuario) y 16K de ROM (en dos IC,s) en el módulo (y otros 2K de ROM en el cartucho). Disponía de un modo texto, un modo gráfico con ocho colores y sonido mono. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Para sujetar el módulo, se introducían los soportes inferiores en la rejilla de ventilación de la parte posterior de la consola. Una vez sujeto, se introducía el cartucho en el puerto.

En la parte inferior tenía unos soportes para sujetarlo a la consola. De la parte posterior salia un cable con dos conectores "jack" y otro "mini-jack" para conectarlos en el reproductor de casete. Del lateral izquierdo salía el cable de unión con el cartucho.

Para acceder al interior se extraían los tres tornillos de la parte posterior y se retiraba la parte frontal.

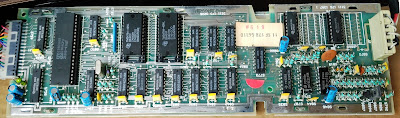

El procesador Z80 A (SGS Z80400AB1 Z80A CPU) está a la izquierda de la placa. Los dos IC,as de RAM (TMS4416-15NL) de 8K cada uno, está a la derecha. Los dos IC,s de ROM (TMS4764-45NL) de 8K cada uno, están a la derecha del procesador (el cartucho tiene otros 2K de ROM).

Para la prueba de funcionamiento se utilizó una consola G7400 (no funciona en los modelos anteriores). La imagen en pantalla era similar a la del ordenador VG 5000 de Philips (el BASIC era el mismo).

Schneider Videopac+ 741 (1983)

Actualización de información: Schneider Videopac+ 741 (1983). Formaba parte de la tercera serie de consolas/ordenadores Videopac comercializadas por Philips en Europa. La fabricación y distribución de las primera serie se inició en 1978  con la Videopac G7000, de apariencia similar y compatible con la Odyssey2 americana (comercializada previamente en los Estados Unidos por su filial Magnavox). En 1981, Philips puso a la venta una nueva serie con pantalla monocromática integrada en la carcasa. Las consolas de las primeras series también fueron distribuidas (con diferente nombre), por sus filiales Schneider y Radiola y, además, por terceras empresas (Siera). En 1983 salió al mercado la Videopac +, con mejores prestaciones que los modelos anteriores (tenía dos nuevos IC,s de gráficos y nuevos IC,s de RAM). Para mantener la compatibilidad tenía también el IC de gráficos y el IC de RAM de las primeras series. Su empleo normal era como consola de juegos aunque podían convertirse en un ordenador conectando un módulo C7420 con el BASIC (similar al del ordenador VG 5000). La Videopac + 741 (esta consola) se vendió en Francia con conector de vídeo RGB (en el resto de Europa se vendió la Videopac + 74, con conector RF y modulación PAL).

Enlace a consolas Philips

En esta consola (a diferencia de los otros modelos), el logotipo estaba situado en la parte superior de la carcasa (a la derecha e izquierda del puerto para cartuchos) y no en el bisel inclinado situado detrás del teclado. Encima del interruptor de encendido/apagado se encontraba la inscripción "MARCHE/ARRET" especifica de las versiones francesas.

La Videopac + 741 incorporaba un IC "todo en uno" 8048 (MAB 8048HP) que incluía el procesador de 8 bits, 1K de ROM (con el sistema operativo), 64 bytes de RAM y un reloj. Tenía además 6K de RAM (en tres IC,s).  Para mantener la compatibilidad con las consolas de las primeras series mantuvo el IC de control de gráficos y sonido (8245) con una pequeña cantidad (de RAM (128 bytes) y de ROM (128 bytes) incrustada y el IC de 128 bytes de RAM. La ROM para los juegos estaba incluida en los cartuchos. Disponía de un modo gráfico con ocho colores (16 con brillo) y sonido mono (en la TV). El puerto para cartuchos estaba situado en la carcasa superior. A la izquierda del puerto de cartuchos tenía un interruptor de encendido/apagado (de color rojo). Su teclado era "qwerty" con las letras distribuidas en las tres líneas inferiores y los signos, números y funciones en las tres superiores. Entre las línes del teclado tien escritas las instrucciones del BASIC de acceso directo por combinación de teclas.

En la parte posterior tenía dos conectores DIN-6 para los joystick, el conector DIN-8 de vídeo RGB., el cable de alimentación (el cable de alimentación ocupaba el lugar del cable RF a la TV de las versiones PAL).

Para acceder al interior se extraían cinco tornillos  y se retiraba la carcasa inferior. La placa base y la placa de la fuente de alimentación estaban unidas a la carcasa superior. El interruptor de encendido/apagado de la carcasa superior suele estropearse en los modelos Videopac +. Se ha puenteado y se ha sustituido por un pequeño interruptor colocado en el bisel frontal de la carcasa inferior.

El IC "todo en uno"  (MAB 8048HP) que incluye el procesador de 8 bits, 1K de ROM y 64 bytes de RAM, está situado a la derecha (centrado). A la izquierda del procesador tiene tres IC,s de RAM (MSM2128-20RS) de 2K cada uno. Centrados en la placa tiene dos IC,s para generar gráficos (EF9340P y EF9341P). Para mantener la compatibilidad con los primeros modelos tiene: el IC de control  de gráficos y sonido (Intel P8245) a la izquierda (abajo) y eI IC de RAM (MSM6810P) de 128 bytes (debajo del procesador).

Consola con teclado Videopac+/JoPac

Más tarde, en ese mismo año 1983, fabricó también en Francia, la consola Videopac+ G7400. La versión norteamericana (Odyssey3 Command Center) no llegó a salir al mercado. Philips también llegó a un acuerdo con terceras empresas que fabricaron versiones diferenciadas de la consola, intercambiando con ellas tecnología por programas y juegos: Thomson (Brandt Electronique) y Continental Edison (Saba). De esta consola, se vendieron en el mercado europeo las siguientes versiones:

• Philips Videopac+ G7400. Versiones G7400/00, G7400/33 y G7400/39 (PAL)
•  Philips Videopac+ G7400. Versión G7400/19 (RGB+SECAM) vendida en Francia.
• Philips Videopac+ G7401. Versiones G7401/19 y G7401/49 (RGB). Vendidas en Francia.
• Radiola Videopac+ JET 47. Versión de la G7400 (PAL).
• Radiola Videopac+ JET 471. Versión de la G7401 (RGB), vendida Francia.
• Schneider Videopac+ 74. Versión de la G7400  (PAL).
• Schneider Videopac+ 741. Versión de la G7401 (RGB) vendida en Francia.
• Siera Videopac+ G7400 (versión G7400/00). Vendida por Siera.
• ACEC Videopac+ G7400 (versión G7400/00?). Poco conocida y comercializada por la empresa belga ACEC (vendía productos fabricados por Philips)
• Brandt Electronique Jo7400 (JoPac). Versión con carcasa y teclado diferente comercializada en Francia por la filial de Thomson.
• Continental Edison (Saba) JO 1450. Versión similar a la Jo7400, comercializada en Francia por Saba.

Radiola Videopac+ JET 47 (1983)

Actualización de información: Radiola Videopac+  JET 47 (1983). Formaba parte de la tercera serie de consolas/ordenadores Videopac comercializadas por Philips en Europa. La fabricación y distribución de las primera serie se inició en 1978  con la Videopac G7000, de apariencia similar y compatible con la Odyssey2 americana (comercializada previamente en los Estados Unidos por su filial Magnavox). En 1981, Philips puso a la venta una nueva serie con pantalla monocromática integrada en la carcasa. Las consolas de las primeras series también fueron distribuidas (con diferente nombre), por sus filiales Schneider y Radiola y, además, por terceras empresas (Siera). En 1983 salió al mercado la Videopac +, con mejores prestaciones que los modelos anteriores (tenía dos nuevos IC,s de gráficos y nuevos IC,s de RAM). Para mantener la compatibilidad tenía también el IC de gráficos y el IC de RAM de las primeras series. Su empleo normal era como consola de juegos aunque podían convertirse en un ordenador conectando un módulo C7420 con el BASIC (similar al del ordenador VG 5000). La Videopac + JET 47 (esta consola) se vendió en España (y en otros países) con conector RF y modulación PAL-B/G (en Francia se vendió la versión JET 471, con conector de vídeo en color RGB).

Enlace a consolas Philips

La Videopac + JET 47 incorporaba un IC "todo en uno" 8048 (MAB 8048HP) que incluía el procesador de 8 bits, 1K de ROM (con el sistema operativo), 64 bytes de RAM y un reloj. Tenía además 6K de RAM (en tres IC,s).  Para mantener la compatibilidad con las consolas de las primeras series mantuvo el IC de control de gráficos y sonido (8245) con una pequeña cantidad de RAM (128 bytes) y de ROM (128 bytes) incrustada y el IC de 128 bytes de RAM. La ROM para los juegos estaba incluida en los cartuchos. Disponía de un modo gráfico con ocho colores (16 con brillo) y sonido mono (en la TV). El puerto para cartuchos estaba situado en la carcasa superior. A la izquierda del puerto de cartuchos tenía un interruptor de encendido/apagado (de color rojo). Su teclado era "qwerty" con las letras distribuidas en las tres líneas inferiores y los signos, números y funciones en las tres superiores.

En la parte posterior tenía los dos conectores (DIN-6) de joystick, el cable de alimentación (la fuente de alimentación era interna) y el cable con la señal RF para la TV.

Para acceder al interior se extraían cinco tornillos  y se retiraba la carcasa inferior. La placa base, la placa de la fuente de alimentación y la caja del modulador estaban unidas a la carcasa superior.

El IC "todo en uno"  (MAB 8048HP)  que incluye el procesador de 8 bits, 1K de ROM y 64 bytes de RAM, está situado a la derecha (centrado). A la izquierda del procesador tiene tres IC,s de RAM (MSM2128-20RS) de 2K cada uno. Centrados en la placa tiene dos IC,s para generar gráficos (EF9340P y EF9341P). Para mantener la compatibilidad con los primeros modelos tiene: el IC de control  de gráficos y sonido (Intel P8245) a la izquierda (abajo) y eI IC de RAM (MSM6810P) de 128 bytes (debajo del procesador).

Consola con teclado Videopac+/JoPac

Más tarde, en ese mismo año 1983, fabricó también en Francia, la consola Videopac+ G7400. La versión norteamericana (Odyssey3 Command Center) no llegó a salir al mercado. Philips también llegó a un acuerdo con terceras empresas que fabricaron versiones diferenciadas de la consola, intercambiando con ellas tecnología por programas y juegos: Thomson (Brandt Electronique) y Continental Edison (Saba). De esta consola, se vendieron en el mercado europeo las siguientes versiones:

• Philips Videopac+ G7400. Versiones G7400/00, G7400/33 y G7400/39 (PAL)
•  Philips Videopac+ G7400. Versión G7400/19 (RGB+SECAM) vendida en Francia.
• Philips Videopac+ G7401. Versiones G7401/19 y G7401/49 (RGB). Vendidas en Francia.
• Radiola Videopac+ JET 47. Versión de la G7400 (PAL).
• Radiola Videopac+ JET 471. Versión de la G7401 (RGB), vendida Francia.
• Schneider Videopac+ 74. Versión de la G7400  (PAL).
• Schneider Videopac+ 741. Versión de la G7401 (RGB) vendida en Francia.
• Siera Videopac+ G7400 (versión G7400/00). Vendida por Siera.
• ACEC Videopac+ G7400 (versión G7400/00?). Poco conocida y comercializada por la empresa belga ACEC (vendía productos fabricados por Philips)
• Brandt Electronique Jo7400 (JoPac). Versión con carcasa y teclado diferente comercializada en Francia por la filial de Thomson.
• Continental Edison (Saba) JO 1450. Versión similar a la Jo7400, comercializada en Francia por Saba.

Philips Videopac+ G7400 (versión G7400/19) (1983)

Actualización de información: Philips Videopac+ G7400 (versión G7400/19) (1983). Formaba parte de la tercera serie de consolas/ordenadores Videopac comercializadas por Philips en Europa. La fabricación y distribución de las primera serie se inició en 1978 con la Videopac G7000, de apariencia similar y compatible con la Odyssey2 americana (comercializada previamente en los Estados Unidos por su filial Magnavox). En 1981, Philips puso a la venta una nueva serie con pantalla monocromática integrada en la carcasa. Las consolas de las primeras series también fueron distribuidas (con diferente nombre), por sus filiales Schneider y Radiola y, además, por terceras empresas (Siera). En 1983 salió al mercado la Videopac +, con mejores prestaciones que los modelos anteriores (tenía dos nuevos IC,s de gráficos y nuevos IC,s de RAM). Para mantener la compatibilidad tenía también el IC de gráficos y el IC de RAM de las primeras series. Su empleo normal era como consola de juegos aunque podían convertirse en un ordenador conectando un módulo C7420 con el BASIC (similar al del ordenador VG 5000). La Videopac + G7400/19 (esta consola) se vendió en Francia con una salida RF a la TV con modulación SECAM y, además, una salida de vídeo RGB mediante un conector DIN-8. El resto de las prestaciones eran las mismas que la G7400/00 (PAL) vendida en España y otros países europeos.

Enlace a consolas Philips

La Videopac G7400/19 incorporaba un IC "todo en uno" Intel 8048 (P8048H) que incluía el procesador de 8 bits, 1K de ROM (con el sistema operativo), 64 bytes de RAM y un reloj. Tenía además 6K de RAM (en tres IC,s). Para mantener la compatibilidad con las consolas de las primeras series mantuvo el IC de control de gráficos y sonido (8245) con una pequeña cantidad de RAM (128 bytes) y de ROM (128 bytes) incrustada y el IC de 128 bytes de RAM. La ROM para los juegos estaba incluida en los cartuchos. Disponía de un modo gráfico con ocho colores (16 con brillo) y sonido mono (en la TV). El puerto para cartuchos estaba situado en la carcasa superior. A la izquierda del puerto de cartuchos tenía un interruptor de encendido/apagado (de color rojo). Su teclado era "qwerty" con las letras distribuidas en las tres líneas inferiores y los signos, números y funciones en las tres superiores.

En la parte posterior tenía dos conectores DIN-6 para los joystick, el conector DIN-8 de vídeo RGB., el cable de alimentación y el cable RF para la TV (SECAM). En Francia se vendió otra consola,  la G7401, con solo cable euro-conector. El interruptor de encendido/apagado de la carcasa superior suele estropearse en los modelos Videopac +. En estas consola se ha puenteado y se ha sustituido por un interruptor colocado en el cable de alimentación.

El selector de canales estaba situado en el bisel frontal de la carcasa inferior.

Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa inferior.  La placa base, la placa de vídeo SECAM y la placa de la fuente de alimentación estaban sujetas a la carcasa superior.

El IC "todo en uno" de Intel (P8048H) que incluye el procesador de 8 bits, 1K de ROM y 64 bytes de RAM, está situado a la derecha (centrado). A la izquierda del procesador tiene tres IC,s de RAM (MSM2128-20RS) de 2K cada uno. Centrados en la placa tiene dos IC,s para generar gráficos (EF9340P y EF9341P). Para mantener la compatibilidad con los primeros modelos tiene: el IC de control  de gráficos y sonido (Intel P8245) a la izquierda (abajo) y eI IC de RAM (MSM6810P) de 128 bytes (debajo del procesador).

Al igual que el resto de las consolas de Philips, la salida RF a la TV con modulación SECAM, solo sirve para comprobar que la consola funciona ya que la imagen obtenida es de mala calidad. En esta consola tenemos la ventaja de poder emplear un cable con conector DIN-8 y euro-conector, que nos proporciona una imagen de excelente calidad.



Consola con teclado Videopac+/JoPac

Más tarde, en ese mismo año 1983, fabricó también en Francia, la consola Videopac+ G7400. La versión norteamericana (Odyssey3 Command Center) no llegó a salir al mercado. Philips también llegó a un acuerdo con terceras empresas que fabricaron versiones diferenciadas de la consola, intercambiando con ellas tecnología por programas y juegos: Thomson (Brandt Electronique) y Continental Edison (Saba). De esta consola, se vendieron en el mercado europeo las siguientes versiones:

• Philips Videopac+ G7400. Versiones G7400/00, G7400/33 y G7400/39 (PAL)
•  Philips Videopac+ G7400. Versión G7400/19 (RGB+SECAM) vendida en Francia.
• Philips Videopac+ G7401. Versiones G7401/19 y G7401/49 (RGB). Vendidas en Francia.
• Radiola Videopac+ JET 47. Versión de la G7400 (PAL).
• Radiola Videopac+ JET 471. Versión de la G7401 (RGB), vendida Francia.
• Schneider Videopac+ 74. Versión de la G7400  (PAL).
• Schneider Videopac+ 741. Versión de la G7401 (RGB) vendida en Francia.
• Siera Videopac+ G7400 (versión G7400/00). Vendida por Siera.
• ACEC Videopac+ G7400 (versión G7400/00?). Poco conocida y comercializada por la empresa belga ACEC (vendía productos fabricados por Philips)
• Brandt Electronique Jo7400 (JoPac). Versión con carcasa y teclado diferente comercializada en Francia por la filial de Thomson.
• Continental Edison (Saba) JO 1450. Versión similar a la Jo7400, comercializada en Francia por Saba.

Philips Videopac+ G7400 (versión G7400/00) (1983)

Actualización de información: Philips Videopac+ G7400 (versión G7400/00) (1983). Formaba parte de la tercera serie de consolas/ordenadores Videopac comercializadas por Philips en Europa. La fabricación y distribución de las primera serie se inició en 1978  con la Videopac G7000, de apariencia similar y compatible con la Odyssey2 americana (comercializada previamente en los Estados Unidos por su filial Magnavox). En 1981, Philips puso a la venta una nueva serie con pantalla monocromática integrada en la carcasa. Las consolas de las primeras series también fueron distribuidas (con diferente nombre), por sus filiales Schneider y Radiola y, además, por terceras empresas (Siera). En 1983 salió al mercado la Videopac +, con mejores prestaciones que los modelos anteriores (tenía dos nuevos IC,s de gráficos y nuevos IC,s de RAM). Para mantener la compatibilidad tenía también el IC de gráficos y el IC de RAM de las primeras series.  Su empleo normal era como consola de juegos aunque podían convertirse en un ordenador conectando un módulo C7420 con el BASIC (similar al del ordenador VG 5000). La Videopac + G7400/00 (esta consola) se vendió en España con conector RF y modulación PAL-B/G.

Enlace a consolas Philips

La Videopac G7400/00 incorporaba un IC "todo en uno" Intel 8048 (P8048H) que incluía el procesador de 8 bits, 1K de ROM (con el sistema operativo), 64 bytes de RAM y un reloj. Tenía además 6K de RAM (en tres IC,s).  Para mantener la compatibilidad con las consolas de las primeras series mantuvo el IC de control de gráficos y sonido (8245) con una pequeña cantidad de RAM (128 bytes) y de ROM (128 bytes) incrustada y el IC de 128 bytes de RAM. La ROM para los juegos estaba incluida en los cartuchos. Disponía de un modo gráfico con ocho colores (16 con brillo) y sonido mono (en la TV). El puerto para cartuchos estaba situado en la carcasa superior. A la izquierda del puerto de cartuchos tenía un interruptor de encendido/apagado (de color rojo). Su teclado era "qwerty" con las letras distribuidas en las tres líneas inferiores y los signos, números y funciones en las tres superiores.

En la parte posterior tenía dos conectores DIN-6 para los joystick, el cable de alimentación y el cable RF para la TV.

Para acceder al interior se extraían cinco tornillos  y se retiraba la carcasa inferior. La placa base, la placa de la fuente de alimentación y la caja del modulador estaban unidas a la carcasa superior.

El IC "todo en uno" de Intel (P8048H), que incluye el procesador de 8 bits, 1K de ROM y 64 bytes de RAM, está situado a la derecha (centrado). A la izquierda del procesador tiene tres IC,s de RAM (MSM2128-20RS) de 2K cada uno. Centrados en la placa tiene dos IC,s para generar gráficos (EF9340P y EF9341P). Para mantener la compatibilidad con los primeros modelos tiene: el IC de control  de gráficos y sonido (Intel P8245) a la izquierda (abajo) y eI IC de RAM (MSM6810P) de 128 bytes (debajo del procesador).

Consola con teclado Videopac+/JoPac

Más tarde, en ese mismo año 1983, fabricó también en Francia, la consola Videopac+ G7400. La versión norteamericana (Odyssey3 Command Center) no llegó a salir al mercado. Philips también llegó a un acuerdo con terceras empresas que fabricaron versiones diferenciadas de la consola, intercambiando con ellas tecnología por programas y juegos: Thomson (Brandt Electronique) y Continental Edison (Saba). De esta consola, se vendieron en el mercado europeo las siguientes versiones:

• Philips Videopac+ G7400. Versiones G7400/00, G7400/33 y G7400/39 (PAL)
•  Philips Videopac+ G7400. Versión G7400/19 (RGB+SECAM) vendida en Francia.
• Philips Videopac+ G7401. Versiones G7401/19 y G7401/49 (RGB). Vendidas en Francia.
• Radiola Videopac+ JET 47. Versión de la G7400 (PAL).
• Radiola Videopac+ JET 471. Versión de la G7401 (RGB), vendida Francia.
• Schneider Videopac+ 74. Versión de la G7400  (PAL).
• Schneider Videopac+ 741. Versión de la G7401 (RGB) vendida en Francia.
• Siera Videopac+ G7400 (versión G7400/00). Vendida por Siera.
• ACEC Videopac+ G7400 (versión G7400/00?). Poco conocida y comercializada por la empresa belga ACEC (vendía productos fabricados por Philips)
• Brandt Electronique Jo7400 (JoPac). Versión con carcasa y teclado diferente comercializada en Francia por la filial de Thomson.
• Continental Edison (Saba) JO 1450. Versión similar a la Jo7400, comercializada en Francia por Saba.

Schneider Videopac 7200 (1983)

Actualización de información: Schneider Videopac 7200 (1983). Consola con pantalla integrada vendida por Philips en el mercado europeo en 1983. Previamente Philips había sacado al mercado la primera serie de consolas "Videopac" (1978) y consola con pantalla integrada N 20 (1981). La consola también se comercializó por las filiales de Philips como Radiola Videopac JET 27 y Schneider Videopac 7200. Con relación a los anteriores modelos, la G 72000 tenía una placa de nuevo diseño que incluía un nuevo IC de 128 bytes (1K BIT TTL bipolar PROM 256x4) que le proporcionaba una pequeña cantidad extra de ROM. Su pantalla (de 9" monocromática) estaba inclinada formado un solo conjunto con el teclado (el teclado tenía menor inclinación). Diseñado con un conector RGB, tenía la posibilidad de conectarse a una TV externa (en color). Su carcasa era de un llamativo color azul  (la consola de Philips tenía color blanco). Se ha recibido con dos cartuchos del primer modelo Videopac (las consolas eran compatibles) y dos controladores.

Enlace a consolas Philips

La Videopac 7200 incorporaba un IC "todo en uno" 8048, que incluía el procesador de 8 bits, 1K de ROM (con el sistema operativo), 64 bytes de RAM y un reloj. Tenía también un segundo IC de control de gráficos y sonido (8245) con una pequeña cantidad de RAM (128 bytes) y de ROM (128 bytes) incrustada (con un set de 64 caracteres predefinidos). Además tenía otros dos IC,s: uno (6810) con 128 bytes de RAM y otro (82S129) con 128 bytes de ROM. Los juegos se proporcionaban en un cartucho de 2K, o 4K de ROM, Disponía de un modo texto, un modo gráfico con doce tonalidades de gris en la pantalla (eran seis colores con dos niveles de brillo más el blanco y el negro). Su sonido era mono. Disponía de un teclado "qwerty" que se utilizaba para seleccionar los juegos y, en su caso, para escribir, programar o reproducir música (en ese caso hacía falta un cartucho adicional). A la izquierda de la pantalla se encontraban el puerto para los cartuchos, el interruptor de encendido/apagado (MARCHE/ARRET) de color rojo y un control de contraste de la imagen de la pantalla (CONTRASTE).

En la parte frontal, debajo del teclado, tenía dos conectores para joystick

De la parte posterior salía el cable de alimentación (la fuente de alimentación era interna). A su derecha estaba situado un conector DIN-8 de vídeo RGB para conectarlo a un monitor externo a una TV que dispusiera de euro-conector.

En el lateral derecho (abajo) tenía un control de brillo de la pantalla.

y en el lateral derecho (abajo) estaba el control de volumen.

Los IC,s están identificados en el esquema de la consola. El IC "todo en uno" (8048) con el procesador, 1K de ROM y 64 bytes de RAM es il IC de mayor tamaño de la izquierda. El IC de vídeo y sonido (8245 Video Processor) con 128 bytes de RAM y 128 bytes de ROM, es el IC de mayor tamaño de la derecha. El IC de RAM (6010) de 128 bytes, está situado en la esquina superior derecha. El IC de ROM (82S129) de 128 bytes esta debajo del IC de vídeo y sonido.

Con la consola se ha recibido el teclado para reproducir música (sin el cartucho) correspondiente al cartucho nº 31 "Musician". El teclado se coloca encima del teclado original (en la imagen)

Se ha hecho una prueba de funcionamiento con uno  de los cartuchos recibidos con la consola (nº 1: "Carrera", "Gran premio" y "Criptograma" y nº 33: "Los acróbatas"). Al inicio, la pantalla parece corrupta hasta que se pulsa la tecla de selección (de color rojo). Al  pulsar aparece un menú en pantalla, variable en función del número de juegos del cartucho. En la pantalla se ha seleccionado el juego "1" (de tres) del cartucho nº 1 y seguidamente aparece otro menú para seleccionar el nivel ("1" o "2")

Consola con teclado y monitor (N60 y Videopac G7200/JET 27/7200)

En 1981, tres años más tarde de la salida al mercado de las primeras consolas Videopac en Europa, Philips puso a la venta nuevos modelos con la pantalla integrada en la carcasa:

• Consola N-60 (1981), con placa base Videopac, una pantalla de 9" (monocromática) y sin posibilidad de conectarse a una TV externa. No recibió el nombre "Videopac", aunque era compatible con ellas y podía utilizar los mismos cartuchos. La carcasa inferior era de color blanco y la superior tenía colores llamativos (azul y verde). Una carcasa similar se empleó, tres años más tarde, en una de las primeras terminales Minitel de Philips.
• Serie G7200 (1983) con placa base Videopac, pantalla de 9" (monocromática), con el puerto para cartuchos en la carcasa superior y con posibilidad de conectarse a una TV externa para obtener imagen en color. También la vendieron sus filiales Radiola y Schneider con distinto nombre y color:

• Philips Videopac G7200 (versiones G7200/00, G7200/05, G7200/19 y G7200/39)
• Radiola Videopac JET 27 (versión 27/00).
• Schneider Videopac 7200.
