StoryDisk Lite HDMI Multimedia Player (Storex) (2009)

Nuevo en la colección: StoryDisk Lite HDMI Multimedia Player (Storex) (2009). Reproductor multimedia de alta definición (HD), con un disco duro de 500 GB, fabricado en 2009 por la empresa francesa Storex (1989), especializada en la producción de discos duros externos, reproductores multimedia, reproductores/grabadores de DVD y decodificadores, entre otros productos. El StoryDisk Lite es una unidad compacta que tiene la posibilidad de conectarse a una TV (con calidad HD), a un ordenador personal (PC) y a una unidad externa, aunque no dispone de controles para  gestionar los archivos multimedia de su disco duro (necesita el mando a distancia para acceder al menú, seleccionar y reproducir los archivos). En la parte frontal tiene un conector USB (Host) para una unidad externa, un lector de tarjetas (SD/MMC) y dos diodos: uno de lectura del disco duro y otro de encendido.

Enlace a otros objetos y equipos

En la parte posterior tiene un conector (DC IN) de cuatro pines para una fuente de alimentación externa (5V DC y 12V DC), un interruptor (POWER) de encendido/apagado, un conector HDMI (HDMI OUT) de vídeo de alta definición (HD), un conector USB 2.0 para un PC, un conector (COAXIAL) de sonido digital (SPDIF Coaxial 5.1), un conector RCA (VIDEO) de vídeo compuesto (amarillo) y dos conectores RCA (L-R) de sonido estéreo (blanco y rojo).

En la etiqueta de la parte posterior se indica la empresa (Storex), el modelo (HDMI Multimedia Player StoryDisk Lite), el número de serie (1001SDLITEWAH04698) y China como lugar de fabricación (made in PR C)

Se vendía con el mando a distancia (imprescindible), la fuente de alimentación, los cables y una guía de instalación. El control de la pantalla de la TV (menú de navegación, selección y reproducción de archivos) se hacía desde el mando a distancia. Desde el mando a distancia también se controlaba los archivos de las tarjetas SD y MMC y los de una unidad externa conectada al puerto USB frontal (HOST)

Woxter i-Cube 35 XP Pro (Reproductor Multimedia) (2007).

Nuevo en la colección: Woxter i-Cube 35 XP Pro (2007). Reproductor multimedia, con disco duro de 500 GB, fabricado en el año 2007 por la empresa española Woxter (2000), especializada en productos de informática y electrónicos de consumo, muchos de ellos de diseño exclusivo. El Woxter i-Cube 35 XP Pro dispone de una pantalla fluorescente al vacío (display VFD) en la parte frontal. Debajo de la pantalla tiene una cruceta de movimiento (izquierda. derecha, arriba y abajo) con un pulsador central de acceso al menú (ENTER/OTS), un pulsador de pausa/continuar (STOP/volver), un interruptor de encendido, un diodo de encendido/espera (standby), un diodo de lectura del disco duro (HDD) y tres lectores para tarjetas (CF, SD, mini SD, MS, MS PRO, DUO, MMC y XD).

Enlace a otros objetos y equipos

En la parte posterior tiene un conector VGA (para un monitor), un conector S-Vídeo, un conector RCA (COAXIAL) de sonido digital, un conector RCA (VIDEO) de vídeo compuesto (amarillo), dos conectores RCA (AUDIO-L y AUDIO-R) de sonido estéreo (blanco y rojo), tres conectores (P-SCAN Y, Pb y Pr) de video componente (verde, azul y rojo), un conector USB (para conectar a un PC), un conector (OPTICAL) de sonido digital óptico y un conector para una fuente de alimentación externa (5V DC y 12V DC).

En la parte interior tiene una etiqueta en la que se indica el año de fabricación (mayo de 2007) y la capacidad del disco duro (500 GB, resultante de la suma de los números 400 y 100 de la etiqueta)

En el lateral derecho tiene una etiqueta con el número de serie (W07051014)

Se vendía con un manual de usuario, un mando a distancia, los cables y la fuente de alimentación.

Grab'n'GO 3,5" Multimedia Player (modelo CSM3PL) (2007)

Nuevos en la colección: Grab'n'GO 3,5" Multimedia Player (modelo CSM3PL) (2007) (dos unidades). Reproductor multimedia con un disco duro de 500 GB, fabricado en 2007 por la empresa "2L International", fundada  en los Países Bajos en 1989. Su mercado inicial, estaba centrado en los países del BENELUX (Bélgica, Países Bajos y Luxemburgo) a los que vendía su  gama de productos Dynalink (módem) y Topline (ordenadores portátiles). En 1998 inició la exportación de productos con la marca Conceptronic (ese mismo año estableció una sucursal en Barcelona). En 2001, es adquirida por la empresa, también holandesa, Tulip Computers (fundada en 1979). Con la nueva directiva, 2L International llegó a tener tres líneas de productos: la heredada "Conceptronic" (incluyendo los ordenadores portátiles) y dos nuevas: la de "Grab'n'GO" de productos de almacenamiento en 2005 y la "Abbrazzio" (2008) de fundas para ordenadores portátiles (en 2008 llegó a ser líder de ventas de reproductores multimedia en España. En 2009 "2L International" se declaró en quiebra continuando sus actividades como "2L Alliance". En 2012 pasó a ser propiedad de Digital Data Communication (Taiwán). El Grab'n'GO 3,5" Multimedia Player dispone de una cruceta para el control del volumen (arriba y abajo) y del avance rápido/retroceso (a izquierda y derecha), con un pulsador central para reproducción/pausa. Debajo de la cruceta tiene un diodo de lectura del disco duro (HDD), tres lectores para tarjetas (MMC/MS/SD, CF y SM) y un conector USB (HOST) para un dispositivo externo.

Enlace a otros objetos y equipos

En la parte posterior tiene un interruptor de encendido/apagado (I/O), un conector mini USB (para conectarse a un PC), un conector S-Video, un conector para monitor VGA, tres conectores RCA (Pr, Pb, Y) de video componente (rojo, azul y verde), un conector RCA de vídeo compuesto (amarillo), dos conectores RCA (R y L) de sonido estéreo (rojo y blanco), un conector de sonido digital óptico y un conector para la fuente de alimentación externa (12V DC).

Cada unidad se vendía con un manual de instalación en varios idiomas, la fuente de alimentación, cables y un mando a distancia. En los mandos a distancias figura el nombre Conceptronic correspondiente a la primera marca de la empresa (los reproductores multimedia de "2L International" también se vendieron con el nombre de Conceptronic).

FREECOM Network Media Player (2006)

Nuevo en la colección: FREECOM Network Media Player (2006). Reproductor multimedia con un disco duro de 320 GB, fabricado en 2006 por la empresa Freecom, fundada en Alemania en 1989. La empresa alemana está especializada en el diseño y fabricación de productos de almacenamiento digital, orientados principalmente a profesionales y pequeñas empresas. El Network Media Player puede reproducir archivos digitales (audio, vídeo o fotografía) almacenados en su disco duro directamente en una TV, aunque también está diseñado para reproducir los archivos multimedia en flujo continuo (streaming) en caso de que esté conectado a una red LAN (al funcionar como dispositivo "streaming" no utiliza el disco duro interno). En la parte frontal tiene una cruceta de movimiento en cuatro direcciones con un pulsador central (ENTER), un interruptor de encendido (POWER), un pulsador de reproducción/pausa de un archivo (PLAY/PAUSE), un pulsador de paro/retorno al inicio de la pantalla de selección (STOP/INIT), un sensor de infrarrojos (IR) y tres diodos: de encendido (PWR), de red (NET) y de lectura del disco duro (HDD). Se vendía con una fuente de alimentación externa, un mando a distancia y documentación.

Enlace a otros objetos y equipos

En la parte posterior tiene un conector de cuatro pines para la fuente de (5V DC y 12V DC), un conector USB, un conector de red LAN, un conector de audio digital óptico, un conector RCA de audio digital coaxial (negro), un conector RCA de vídeo compuesto (amarillo), dos conectores RCA de sonido estéreo (blanco y rojo) y tres conectores RCA de vídeo componente (rojo, azul y verde).

En la parte inferior se indica el número de serie (6143815031), la capacidad de su disco duro (320 GB), el lugar de fabricación (Made in Germany) y la fecha (abril de 2006).

En la documentación se incluía una pequeña guía de instalación y un manual de usuario en formato digital (pdf). En la guía de instalación se mostraban, entre otras instrucciones, las distintas formas de conectar el reproductor: a una TV, a un PC (con un cable USB o un cable de red LAN) y a luna red LAN (mediante un rúter).

laCie Hard Drive USB 2.0 (Design by F.A. Porsche) (2006)

Nuevo en la colección: laCie Hard Drive USB 2.0 (Design by F.A. Porsche) (2006). Disco duro de 500 GB fabricado en 2006 por la empresa norteamericana LaCie (1987) especializada en la fabricación de discos duros, reproductores de DVD y otros componentes de PC. Este disco duro fue diseñado por el Profesor Ferdinand Alexander Porsche (F.A. Porsche) fundador de la empresa de moda "Porsche Design". (F.A. Porsche diseñó un vehículo deportivo al que dio su nombre, el mítico Porsche 911). Inicialmente el disco tenía el formato FAT 32 compatible con todos los sistemas, aunque en el manual de instalación se recomendaba darle formato NTSC a los usuarios de Windows.

Enlace a ordenadores IBM y compatibles

En el lateral tiene tiene grabado el nombre de la empresa (laCie) y el modelo (Design by F.A. Porsche).

En la parte posterior tenía un interruptor de encendido, un conector de alimentación de cuatro pines para una fuente de alimentación externa (5V DC 4,2A y 12V DC 3A) y un puerto USB 2.0.

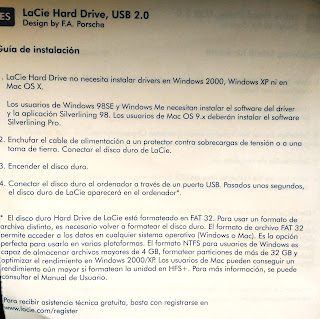

En el manual de instalación se recomendada el formato NTSC a los usuarios de Windows

Sigris Checkers Travel Game (variante inglesa del juego de "damas")

Nuevo en la colección: Sigris Checkers Travel Game. Juego de viaje damas (Checkers) fabricado de madera y vendido con el nombre de "Sigris". Está formado por una caja de madera de pequeño tamaño (15x15 cm) con una tapa superior que hace la vez de tablero de juego. El interior de la caja se utiliza para almacenar las fichas (blancas y negras) y tres dados. Dentro de la caja también se proporciona un manual con las instrucciones en inglés del juego "Checkers" (variante inglesa  del juego de damas).

Enlace a juegos de mesa y de viaje

Tanto el manual del juego "Checkers" como las fichas y los dados se guardan en el interior de la caja.

El juego (caja con el tablero y las fichas) está fabricado de madera. En el juego "Checkers inglés, la fichas se colocan en la casilla oscura y juegan primero las negras, mientras que en las damas españolas se ponen en las claras y juegan las blancas.

Las fichas y el manual se guardan en el interior de la caja. Con las fichas se incluyen también unos dados que se utilizan para seleccionar el jugador que inicia la partida (fichas negras).

En el manual se dan las instrucciones del juego: Juegan primero las fichas negras (en el juego "Checkers" salen primero las fichas negras). Se dispone de cinco minutos por movimiento (un minuto si solo se tiene una posibilidad). A diferencia del juego de damas, en el "Checkers" es obligatorio capturar la ficha enemiga (si no lo hace, en lugar de perder la ficha, se pierde la partida) y si un jugador no puede mover ninguna ficha pierde la partida.

CompuChess I (Data Cash Systems) (1977)

Nuevo en la colección: CompuChess I (1977). Ordenador de ajedrez de la empresa "Data Cash Systems" (Florida, USA), desarrollado por "Staid Incorporated" (Florida, USA) y comercializado por "Rel Products Incorporated" (Florida, USA). El CompuChess I compitió sin éxito con el Chess Challenger de Fidelity en un intento de ser el primer ordenador comercial de ajedrez en salir al mercado (finalmente se puso a la venta varios meses después del Chess Challenger). Su placa base, de pequeño tamaño, tenía una a versión reducida del sistema Fairchild (el "Fairchild System" original controlaba los distintos IC,s como si fuera un procesador "todo en uno"). La empresa Data Cash Systems entró en litigio con JS&A GROUP, corporación que distribuía en los Estados Unidos el primer Chess Champion de Novag, reclamando (sin éxito) los derechos intelectuales sobre el programa de ajedrez que utilizaba (el CompuChess y el Chess Champion tenían el mismo programa). En 1978 sacó al mercado un modelo mejorado, el CompuChess II (segunda edición), con mayores prestaciones. Poco tiempo después la empresa norteamericana cesó en sus actividades. Este CompuChees se adquirió en Alemania con su caja original, la fuente de alimentación (unida de forma permanente con un cable a la unidad) y el manual traducido al alemán.

Enlace a ordenadores de ajedrez

El CompuChess I incorporaba un "Fairchild System" adaptado al pequeño tamaño de su placa base, con dos de los IC,s principales del sistema original: la CPU de Fairchild (3850PK) con 64 bytes de RAM y el SMI (Interface de Memoria Estática) de Mostek (MK3853N) que controlaba la memoria ROM de 2K situada en otro IC. Además contaba con otros 256 bytes de RAM (en dos IC,s de 128 bytes) que le proporcionaban (sumados a los 64 bytes del procesador) un total de 320 bytes de RAM. En la carcasa superior tenia una pantalla LCD de cuatro dígitos, un interruptor de encendido/apagado (ON/OFF) a la derecha de la pantalla, un interruptor de reinicio (RESET/RUN) a la izquierda de la pantalla y un teclado de 16 teclas multifunción (A-H y 1-8), que se utilizan para determinar la posición de las figuras en el tablero. Cuatro teclas (D, H, 4 y 8) se utilizan como teclas de función: "play", "md" para doble movimiento o movimientos especiales, "fp" para buscar un figura en el tablero y "ep" para colocar una figura en el tablero.

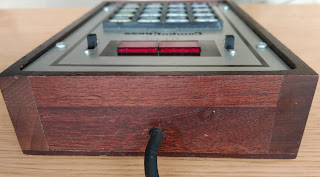

En la parte posterior tenía la salida del cable de unión con la fuente de alimentación (5,5V DC).

Para iniciar una partida se conectaba el transformador a la red eléctrica y se colocaba el interruptor de encendido en la posición "ON". En la pantalla aparecía una "L" solicitando el nivel de juego (si no aparecía la "L" al inicio se ejecutaba un "RESET"). Se introducía el nivel (1 por defecto) y aparecía en pantalla "bp" (board position). Tenía seis niveles de juego: nivel 1 (básico) con respuesta instantánea, nivel 2 (principiantes) de 15 a 20 segundos de respuesta, nivel 3 (medio) de 20 segundos a 15 minutos de respuesta, nivel 4 (alto) también de 20 segundos a 15 minutos de respuesta, nivel 5 (avanzado) para jugadas especiales con un tiempo de respuesta de hasta 10 horas y nivel 6 (experto) con uno o dos días de plazo para la respuesta.



Con "bp" (selección de tablero) en pantalla, se tenían tres opciones "A" para nueva partida, "B" para introducir jugadas prestablecidas y "C" para volver a una partida después de cambiar de nivel sobre la marcha. Para iniciar una partida se pulsaba "A", se introducían las coordenadas de la figura a mover y se pulsaba a continuación "play".



Al pulsar "play" aparecía en pantalla el nivel ("2" en este caso) en tanto el ordenador buscaba un movimiento de respuesta. Seguidamente lo indicaba en la pantalla.



En el certificado de garantía se indicaba en número de serie (2815) y la fecha de emisión (18-05-78) y la empresa distribuidora alemana (esta unidad se adquirió en Alemania). Para acceder al interior se extraían cuatro tornillos de la carcasa superior, se retiraba la carcasa (con el teclado) y se giraba, quedando a la vista la placa base (unida a la carcasa superior). La placa tenía un conector de cinta que la unía con la placa del teclado (abajo) y tres cables soldados que la unían con la fuente de alimentación cerca de la parte posterior (esquina superior izquierda en la fotografía).



El procesador Fairchild 3850PK con 64 bytes de RAM está en posición horizontal (abajo). El SMI Mostek MK3853N (interface de memoria estática) que controla la memoria ROM de 2K, está en posición vertical (centrado en la placa). El IC de ROM de 2K (CMCSI/Staid 32014-4950) está a la izquierda cerca del procesador. En el IC de ROM del CompuChess I (CMCSI) se indica que fue producido por "Staid" (la fabrica STAID INCORPORATED con sede en Largo (Florida), era la encargada de recibir y reparar las unidades estropeadas). Los dos IC,s de ROM (D2101AL-4) de128 bytes cada uno, están a la izquierda (arriba).

En la placa base se identifica el fabricante (STAID INC.), la revisión (REV A), el lugar de fabricación (LARGO FLA  33540) y la fecha (julio de 1977).

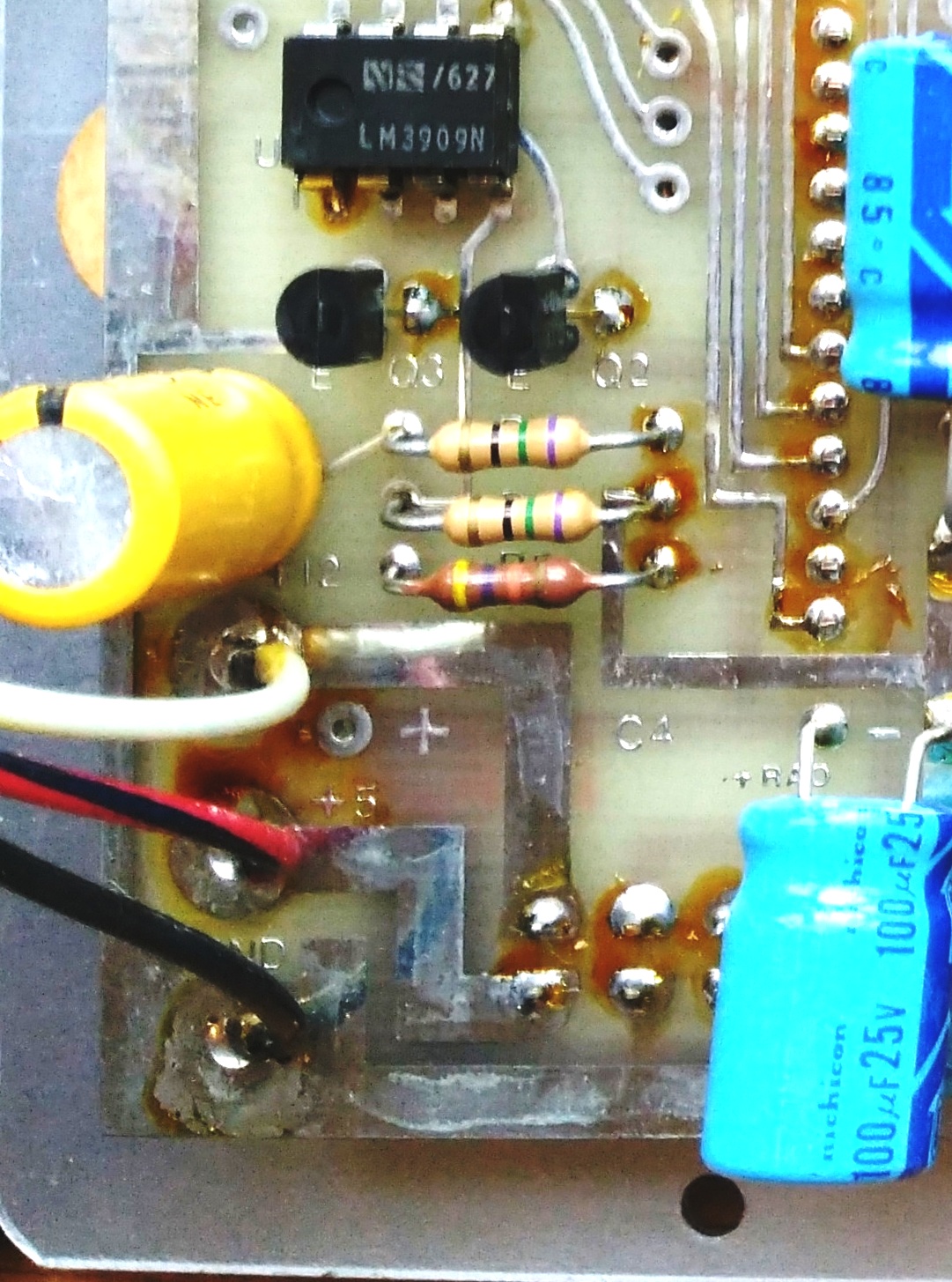

La fuente de alimentación (5,3V DC) estaba unida de forma permanente al ajedrez. Internamente se unía a la placa base con tres cables: dos a 5V (+5) y uno a masa (GRD)



Las empresas responsables de la garantía y de las reparaciones ("Rel Products Incorporated y "Staid Incorporated", con sede en Largo,  Florida) se indicaban en el manual original (en inglés) de las unidades vendidas en USA. También se indicaba el coste de la reparación, siendo  gratuita los tres primeros meses, subiendo a 35 dólares entre los tres y los doce meses de la adquisición y alkcanzando los 60 dólares a partir de un año.  En el manual en alemán se hacía referencia a la garantía de tres meses ("eine garantie von drei Monaten gewährt") y se indica el nombre y la dirección de la empresa importadora: Otto Weiersmüller  (Suiza).



Frael Bruc 100, il Computer Didattico (segundo modelo) (1988)

Nuevo en la colección: Frael Bruc 100, il Computer Didattico (segundo modelo) (1988). Segundo modelo del ordenador compatible MSX producido en Italia por Frael (Elaboratori Elettronici) en 1978. La serie de ordenadores "Bruc 100" de Frael se había iniciado en 1977 con un primer modelo, diseñado específicamente para la enseñanza del BASIC en las escuelas, sin el puerto para cartuchos MSX (necesitaba un adaptador). Este primer modelo llegó a tener dos versiones del sistema operativo (Firmware 1.0 y Firmware 1.1) y dos versiones del BASIC, uno para cada Firmware (MCL Extended Basic 1.1 y MCL Extended BASIC 1.2) en una ROM de 8K. En el segundo modelo (este ordenador) se sustituyó el puerto de expansión por un puerto de cartuchos MSX y se incluyó un menú de inicio en el sistema operativo (Firmware 1.2 Scuola 2F) mientras que el BASIC seguía siendo el mismo (MCL Extended BASIC 1.2) en una ROM de 32K. Posteriormente, el segundo modelo también tuvo una revisión del sistema operativo (Firmware 1.3 Scuola 3F). Externamente, el primer y segundo modelo eran similares, aunque tenían varios conectores diferentes (el conector de vídeo compuesto y sonido también era distinto). Los conectores de los joystick, situados en la parte posterior en el primer modelo, se trasladaron al lateral izquierdo en el segundo.

Enlace a ordenadores MSX

El Frael Bruc 100 (segundo modelo) incorporaba un procesador Z80A, 64K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 64K de ROM (en dos IC,s) con el "MCL Extended Basic 1,2" (en un IC de 32K) y el sistema operativo (Firmware 1.2) que incluía también (en el otro IC de 32K) el menú de inicio "Scuola 2F". Disponía de dos modos texto (40 y 32 columnas) y dos modos gráficos (alta y baja resolución) y una paleta de 16 colores. En la carcasa superior tenía un teclado completo de 109 teclas, dividido en tres partes: un teclado  "qwerty", un teclado de dirección y un teclado numérico. En el manual se identificaban seis tipos de teclado: teclado  A "TASTIERA STANDAR", teclado B "TASTIERA SHIFT" (Shift + los caracteres de las teclas) y cuatro teclados especiales (utilizando las plantillas de caracteres del manual): teclado C "PRIMA TASTIERA GRAFICA" (GRAPH + caracteres), teclado D "SECONDA TASTIERA GRAFICA" (GRAPH + SHIFT + caracteres), teclado E "PRIMA TASTIERA CODICI SPECIALI" (CODE + caracteres) y teclado F "SECONDA TASTIERA CODICI SPECIALI" (CODE + SHIFT + caracteres).

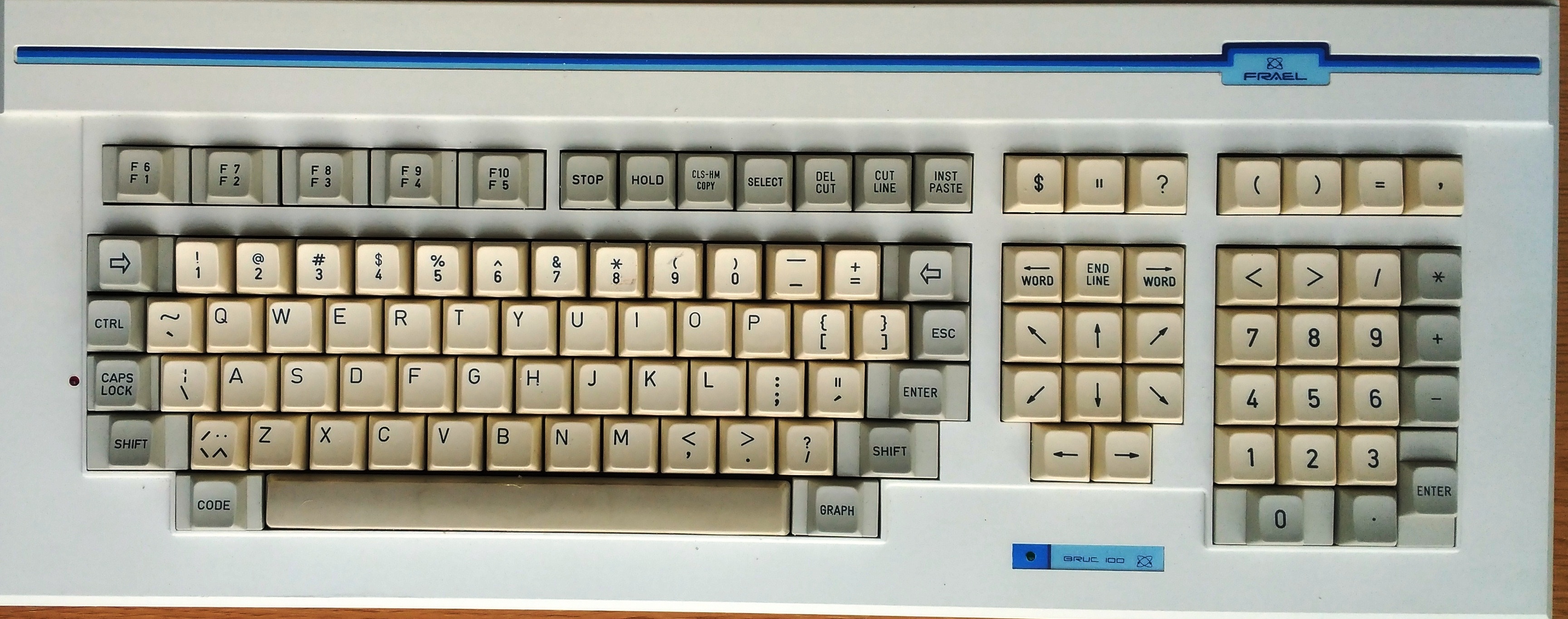

Las tres pates del teclado tenían una línea superior independiente con distintas teclas de funcionamiento, entre ellas cinco teclas dobles de función (F1 a F10). El teclado "qwerty", con las teclas "CODE" y "GRAPH" (situadas a izquierda y derecha de la barra espaciadora), estaba a la izquierda, mientras que el teclado de dirección y el numérico estaban a la derecha. A la izquierda tenía un diodo de encendido (de color rojo). Entre las teclas de dirección y la parte frontal tenía un diodo de lectura (de color azul).

En el lateral izquierdo tenía dos conectores para joystick (JOY 1 y JOY 2).

En la parte posterior tenía: un interruptor de encendido/apagado (ON/OFF), un conector de alimentación (220V AC), un conector RF para la TV, un conector DIN-7 de vídeo compuesto y sonido (MON), un conector para cartuchos MSX, un conector para impresora (PRINTER) y con conector DIN-7 para un reproductor de casete (REC)

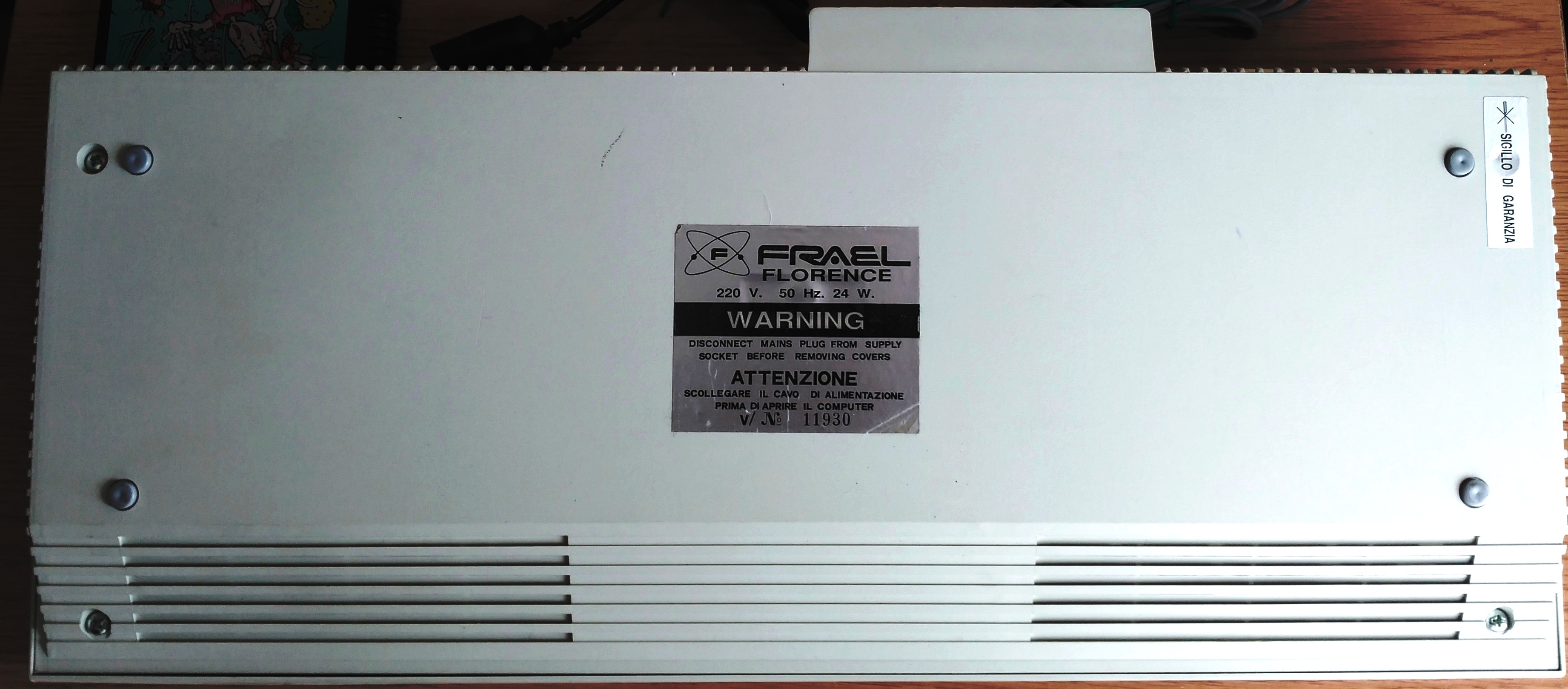

En la etiqueta de la carcasa inferior se indicaba la empresa fabricante (Frael, Florence) y se especificaba el número de serie (11930). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcas superior (este ordenador todavía mantiene el precinto de garantía y no se ha abierto). La Web MSX Resource Center tiene una fotografía de la placa base del segundo modelo. En la fotografía se identifican: en una línea superior los dos IC de RAM de 32K (NEC D42832C-15NL) y los dos IC,s de 32K ROM (SGS M27256FI), uno con MCL Extended BASIC 1.2 y el otro, en este caso, con la versión 1.3 del Firmware (de octubre de 1988). En una línea inferior, de izquierda a derecha, se identifica el generador de sonido (GI AY-3-8910A), el interface de control de periféricos (M5L8255AP-5), el procesador (SGS Z80A CPU), el procesador de vídeo VPD ( TMS9129NL) y dos dos IC,s de VRAM (TMS4416-12NL) de 8K cada uno.

En el manual se especifican sus características: procesador (Z80A), procesador de vídeo (TMS 9929A o similar), generador de sonido (AY-3-8910), la RAM con el BASIC (64K), la ROM (32K), sus dos modos texto (40 y 32 columnas), sus dos modos gráficos (alta y baja resolución) y los colores (16). El el esquema de la memoria RAM faltarían los 16K de VRAM y la ROM de 32K con el Firmware.

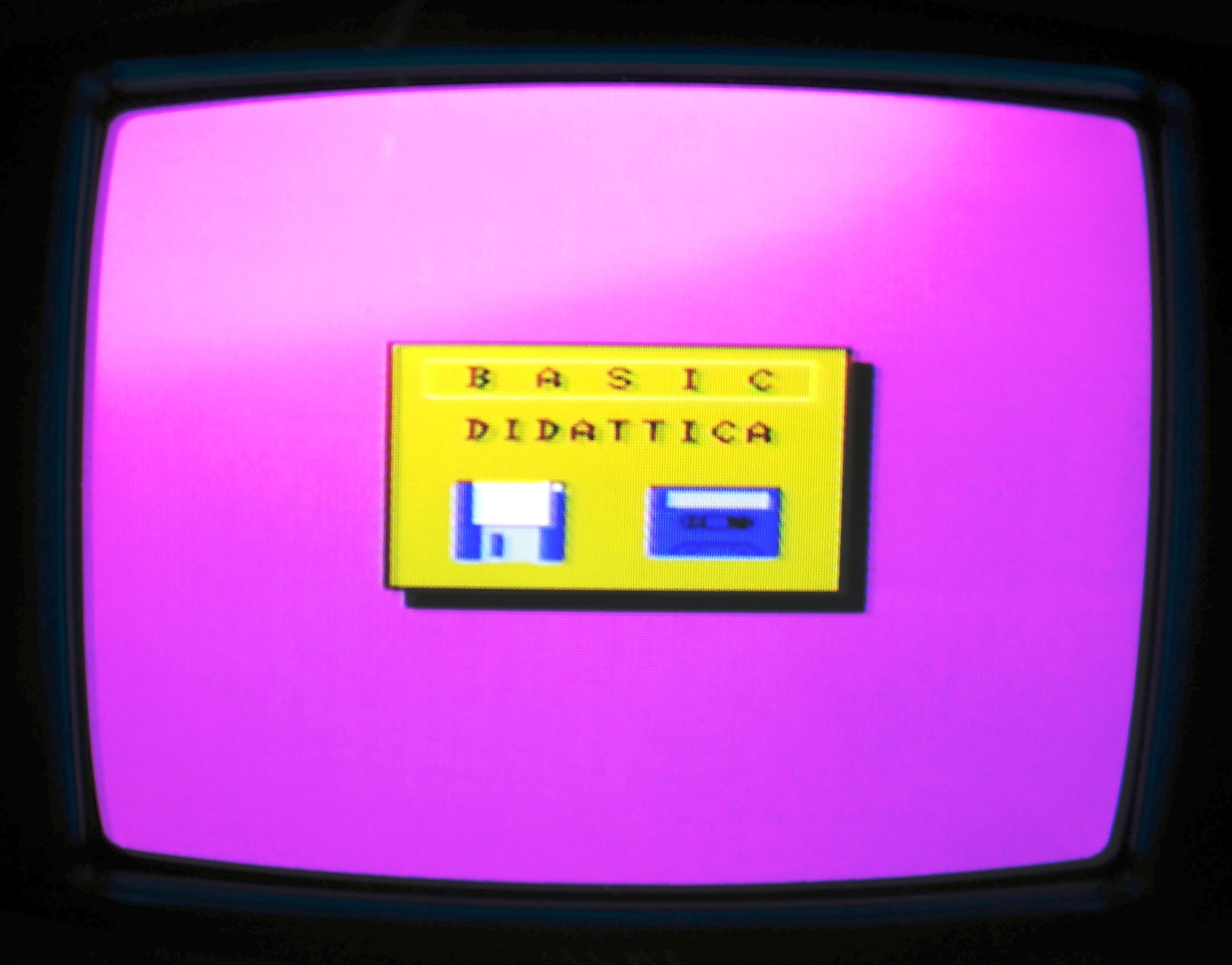

Al encender el ordenador aparece en pantalla el logotipo de la empresa y seguidamente el menú de inicio, con dos opciones: BASIC y DIDATTICA (para carga del programa de enseñanza desde disquete o desde casete).

Con la primera opción se entra en la pantalla del BASIC (MCL Extended Basic versión 1,2) con indicación de la memoria libre (28815 bytes). Al seleccionar "DIDATTICA" se entra en el menú de carga en casete o en disquete (Scuola 2F, CORSI PRATICI DI INSEGNAMENTO)

En caso de tener un cartucho insertado, al entrar en el menú del BASIC se ejecuta el juego.



Los conectores de vídeo compuesto del primer modelo y del segundo son distintos. En el segundo modelo se ha añadido Luminancia (pin 4, Luminanza). Se ha elaborado un sencillo cable de vídeo compuesto y sonido utilizando un conector DIN-7 (se puede utilizar uno DIN-5) y dos cables con conector RCA. Del conector DIN se han utilizado el pin 2 para masa (GND), el pin 5 para vídeo y el pin 3 para sonido (AUDIO).



La imagen obtenida con el cable de vídeo compuesto es de buena calidad.
