Ordenadores VG 5000µ

Tras intentar fabricar un ordenador europeo con Thomson, Philips sacó al mercado francés el VG-5000 con teclado "azerty" y video RGB. Su carcasa era de color marrón, mientras que la de sus filiales francesas, Radiola y Schneider, era blanca. Fue el último modelo de Philips antes de comercializar los ordenadores MSX.

En la carcasa se indicaba el nombre (VG 5000), la distribuidora (Philips, Schneider o Radiola) y, además, la memoria RAM (24K) y ROM (18K) disponible. En el manual de servicio se detallan las características y las versiones, que eran:

VG 5000/18, correspondiente a la versión de Radiola.
VG 5000/19, correspondiente a la versión de Philips.
VG 5000/39, correspondiente a la versión de Schneider.

La memoria se distribuía de la forma siguiente:

16K de RAM ( 14K para el usuario y 2K para la ROM).
8K de VRAM
18K de ROM (16K de ROM en uno o dos IC,s y 2K sobrantes de RAM)

Los 24K de RAM correspondían a la suma de los 14K del usuario, los 8K de la memoria de vídeo y 2K libres que se sumarían a la ROM. Los 18K de ROM, indicada en la carcasa, sería la suma de la ROM (16K) y los 2K libres de RAM a disposición del ordenador. En el manual de usuario se especifica el procesador, la RAM, la ROM y el generador de gráficos.

El sistema VG 5000 completo. Configuración.

Según el manual, el VG 5000 (independientemente de la versión) contaba con varios accesorios opcionales: el VG 5200 "interface de manete", el VU 0001 "Manete", el VU 0011 "Codeur modulateur SECAM" y el VG 5216 "Module d'extension mémoire (16K) et péripheriques". Este último interface serviría para conectar un cartucho con 16K más de RAM (VU 0031), dos joystick (sustituyendo al VG 5200) y una impresora (VW 0010 de 40 columnas o VW 0020 de 80 columnas). A estos accesorios se le sumaban una TV y un reproductor de casete estándar (también de Philips).

Según información de "Marketing", de la propia empresa, el conjunto VG 5000 con sus ampliaciones y accesorios era netamente superior a los ordenadores con los que competía: VIC 20, Spectrum (16K), Thomson MO5, Atari 600 XL y Oric Atmos. El cuadro en el que se basaba esa superioridad (signo "+" en todos los apartados) era el siguiente:

En la comparativa se tenía en cuenta: precio, memoria RAM a disposición del usuario, ampliación memoria RAM, teclado, resolución gráfica y periféricos (reproductor de casete e impresora). En la ampliación de RAM del VG 5000 figura "+ 32K" cantidad que corresponde a la suma de los 16K del módulo VG 5216 y los 16K del cartucho VU 0031.

Philips VG 5000µ (versión VG 5000/19) (1983) (1)

Adquirido en Francia. Nº de serie: SF00 441 195679 (fabriqué en France)

Ordenador desarrollado y vendido en Francia por Philips. Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa Thomson, Philips diseñó el VG-5000µ, con teclado "azerty" y video RGB, llevando a cabo su producción de forma independiente en fábricas francesas (el VG-5000µ coincidió en el mercado con la consola "Videopac +", también de Philips, que tenía la posibilidad de convertirse en un ordenador con el mismo BASIC, al conectar el módulo C7412). La memoria del ordenador era escasa (menos de 14K para el usuario) por lo que la empresa puso a disposición de los usuarios (como opción) un módulo de expansión (VG 5216) que añadía 16K de RAM y un cartucho (VU 0031) de ampliación de memoria con otros 16K. El ordenador tuvo también otros accesorios opcionales: impresora (VW 0010), interface de joystick (VG 5200), joystick (VU 0001) y modulador SECAM (VU 0011) utilizado en las televisiones sin euroconector. Su carcasa era de color marrón (este ordenador), mientras que los que distribuyó a través de sus filiales francesas (Radiola y Schneider), era de color blanco. Fue el último modelo de Philips antes de comercializar ordenadores MSX.

El ordenador Philips VG 5000µ incorporaba un procesador Z80 A, 24K de RAM en tres IC,s (14 para el usuario, 8K de VRAM y 2K libres) y 18K de ROM (un dos IC,s de 8K con el Basic de Microsoft, más los 2K de RAM libres). Disponía de un modo texto (40x25), 128 caracteres gráficos predefinidos (accesibles desde Basic) y sonido con sintetizador musical. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Su teclado era "azerty" con teclas de dirección y un diodo de encendido a la derecha.

En la parte posterior tenía (de izquierda a derecha): un puerto de expansión, un conector de alimentación DIN-5 de 360º (+5V, +12V y -12V), un conector DIN-8 de vídeo (RGB y vídeo compuesto SECAM) y sonido y un conector DIN-8 para el reproductor de casete. En el puerto de expansión se podía conectar un módulo de expansión VG 5216 o el interface de joystick (entre otros).

El módulo VG 5216 "Module d'extension mémoire et péripheriques" se colocaba encima del ordenador y se conectaba en el puerto de expansión de la parte posterior. Con el módulo el ordenador ampliaba su memoria RAM hasta 30K (para el usuario) y añadía, además, un puerto para cartuchos en la carcasa superior (el único cartucho disponible fue el VU 0031 con 16K de RAM).

En la parte posterior, el módulo de expansión VG 5216 añadía un puerto para la impresora (VW 0010) y dos conectores de 9 pines para joystick (VU 0001).

Las especificaciones se indicaban en los manuales del ordenador y del módulo de expansión. Según se indica en el manual del módulo, la memoria total del ordenador con el módulo y el cartucho de memoria, sería de unos 46K.

El acceso al interior del ordenador era sencillo. Se extraían los tres tornillos que unían las dos carcasas y se retiraba la carcasa superior (sin el teclado).

En este ordenador, la ROM está situada en un placa añadida (conectada en el zócalo de la ROM original de 16K) que contiene dos IC,s (TMS4764-30NL) de 8K de ROM cada uno y otro pequeño IC. El resto de los IC,s principales están alineados en la placa base (de izquierda a derecha): dos IC de NEC (uno oculto) con 8K de RAM cada uno (D4168C-20), el procesador Z80A de SGS (Z80ACPU), el generador de vídeo (EF9345P) y el tercer IC con 8K de RAM (NEC D4168C-20) asignado para memoria de vídeo (VRAM).

Los ordenadores VG-5000 se vendían con un IC de 16K de ROM o, como es el caso de este ordenador, con dos IC,s de 8K colocados en una pequeña placa que sustituía al IC original.

Con el módulo de expansión conectado, la RAM disponible era de unos 30K (30142 bytes).

Philips VG 5000µ (versión VG 5000/19) (1983) (2)

Adquirido en Francia. Nº de serie: SF00 854 20524455 (fabriqué en France)

El ordenador Philips VG 5000µ incorporaba un procesador Z80 A, 24K de RAM en tres IC,s (14 para el usuario, 8K de VRAM y 2K libres) y 18K de ROM (en un IC de 16K de ROM con el Basic Microsoft, más los 2K de RAM libres). Disponía de un modo texto (40x25), 128 caracteres gráficos predefinidos (accesibles desde Basic) y sonido con sintetizador musical. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Su teclado era "azerty" con teclas de dirección y un diodo de encendido a la derecha.

El acceso al interior del ordenador era sencillo. Se extraían los tres tornillos que unían las dos carcasas y se retiraba la carcasa superior (sin el teclado).

Los IC,s principales están alineados en la placa base (de izquierda a derecha): el IC con 16K de ROM (V5000C11), dos IC de NEC con 8K de RAM cada uno (D4168C-20), el procesador Z80A de SGS (Z80ACPU), el generador de vídeo (EF9345P) y el tercer IC con 8K de RAM (NEC D4168C-20) asignado para memoria de vídeo (VRAM).

El ordenador funciona correctamente, Se inicia con el BASIC y, en una segunda línea, informa de la cantidad de memoria disponible para el usuario ronda los 13K (13758).

Schneider VG 5000µ (versión VG 5000/39) (1983)

Adquirido en Francia. Nº de serie: SF00 445 391741 (fabriqué en France)

Ordenador desarrollado y vendido en Francia por Philips y comercializado por su filial Schneider. Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa Thomson, Philips diseñó el VG-5000µ, con teclado "azerty" y video RGB, llevando a cabo su producción de forma independiente en fábricas francesas (el VG-5000µ coincidió en el mercado con la consola "Videopac +", también de Philips, que tenía la posibilidad de convertirse en un ordenador con el mismo BASIC, al conectar el módulo C7412). La memoria del ordenador era escasa (menos de 14K para el usuario) por lo que la empresa puso a disposición de los usuarios (como opción) un módulo de expansión (VG 5216) que añadía 16K de RAM y un cartucho (VU 0031) de ampliación de memoria con otros 16K. El ordenador tuvo también otros accesorios opcionales: impresora (VW 0010), interface de joystick (VG 5200), joystick (VU 0001) y modulador SECAM (VU 0011) utilizado en las televisiones sin euroconector. Su carcasa era de color blanco (este ordenador) al igual que el distribuido por Radiola, mientras que los que distribuyó Philips con su propio nombre era de color marrón. Fue el último modelo de Philips antes de comercializar ordenadores MSX.

El ordenador Schneider VG 5000µ incorporaba un procesador Z80 A, 24K de RAM en tres IC,s (14 para el usuario, 8K de VRAM y 2K libres) y 18K de ROM (en un IC de 16K con el Basic Microsoft, más los 2K de RAM libres). Disponía de un modo texto (40x25), 128 caracteres gráficos predefinidos (accesibles desde Basic) y sonido con sintetizador musical. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Su teclado era "azerty" con teclas de dirección y un diodo de encendido a la derecha.

En la parte posterior, el módulo de expansión VG 5216 añadía un puerto para la impresora (VW 0010) y dos conectores de 9 pines para joystick (VU 0001).

El acceso al interior del ordenador era sencillo. Se extraían los tres tornillos que unían las dos carcasas y se retiraba la carcasa superior (sin el teclado).

Los IC,s principales están alineados en la placa base (de izquierda a derecha): el IC con 16K de ROM (V5000C11), dos IC de NEC (D4168C-20) con 8K de RAM cada uno, el procesador Z80A de SGS (Z80ACPU), el generador de vídeo (EF9345P) y el tercer IC con 8K de RAM (NEC D4168C-20) asignado para memoria de vídeo (VRAM).

Radiola VG 5000µ (versión VG 5000/18) (1983) (1)

Adquirido en Francia. Nº de serie: SF00 536 027 940 (fabriqué en France)

Ordenador desarrollado y vendido en Francia por Philips y comercializado por su filial Radiola. Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa Thomson, Philips diseñó el VG 5000µ, con teclado "azerty" y video RGB, llevando a cabo su producción de forma independiente en fábricas francesas (el VG 5000µ coincidió en el mercado con la consola "Videopac +", también de Philips, que tenía la posibilidad de convertirse en un ordenador con el mismo BASIC, al conectar el módulo C7412). La memoria del ordenador era escasa (menos de 14K para el usuario) por lo que la empresa puso a disposición de los usuarios (como opción) un módulo de expansión (VG 5216) que añadía 16K de RAM y un cartucho (VU 0031) de ampliación de memoria con otros 16K. El ordenador tuvo también otros accesorios opcionales: impresora (VW 0010), interface de joystick (VG 5200), joystick (VU 0001) y modulador SECAM (VU 0011) utilizado en las televisiones sin euroconector. Su carcasa era de color blanco (este ordenador) al igual que el distribuido por Schneider, mientras que los que distribuyó Philips con su propio nombre era de color marrón. Fue el último modelo de Philips antes de comercializar ordenadores MSX.

El Radiola VG 5000µ incorporaba un procesador Z80 A, 24K de RAM en tres IC,s (14 para el usuario, 8K de VRAM y 2K libres) y 18K de ROM (en un IC de 16K con el Basic Microsoft, más los 2K de RAM libres). Disponía de un modo texto (40x25), 128 caracteres gráficos predefinidos (accesibles desde Basic) y sonido con sintetizador musical. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Su teclado era "azerty" con teclas de dirección y un diodo de encendido a la derecha.

El acceso al interior del ordenador era sencillo. Se extraían los tres tornillos que unían las dos carcasas y se retiraba la carcasa superior (sin el teclado).

Los IC,s principales están alineados en la placa base (de izquierda a derecha): el IC con 16K de ROM (V5000C11), dos IC de NEC (D4168C-20) de 8K de RAM cada uno, el procesador Z80A de SGS (Z80ACPU), el generador de vídeo (EF9345P) y el tercer IC con 8K de RAM (NEC D4168C-20) asignado para memoria de vídeo (VRAM).

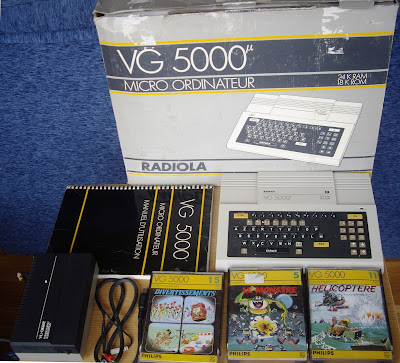

Caja de embalaje

Suficiente amplia el ordenador y la fuente de alimentación.

Radiola VG 5000µ (versión VG 5000/18) (1983) (2)

Adquirido en Francia. Nº de serie: 11 SF 178 56530 (fabriqué en France)

El ordenador Radiola VG 5000µ incorporaba un procesador Z80 A, 24K de RAM en tres IC,s (14 para el usuario, 8K de VRAM y 2K libres) y 18K de ROM (en dos IC,s de 8K con el Basic Microsoft, más los 2K de RAM libres). Disponía de un modo texto (40x25), 128 caracteres gráficos predefinidos (accesibles desde Basic) y sonido con sintetizador musical. El usuario también podía definir sus propios caracteres hasta un total de 192 (96 de texto y 96 de gráficos). Su teclado era "azerty" con teclas de dirección y un diodo de encendido a la derecha.

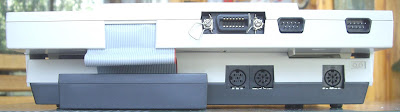

En la parte posterior, el módulo de expansión VG 5216 añadía un puerto para la impresora (VW 0010) y dos conectores de 9 pines para joystick (VU 0001).

El acceso al interior del ordenador era sencillo. Se extraían los tres tornillos que unían las dos carcasas y se retiraba la carcasa superior (sin el teclado).

Los ordenadores VG-5000 se vendían con un IC de 16K de ROM o, como es el caso de este ordenador, con dos IC,s de 8K colocados en una pequeña placa que sustituía al IC original.

El manual de usuario (MANUEL D'UTILISATION) es el mismo para los tres ordenadores (Philips VG.5000, Schneider VG 5000 y Radiola VG 5000)

Los otros manuales ("GUIDE DU VG 5000 PHILIPS" y "JEUX SUR VG 5000 PHILIPS"), y los juegos (LE MONSTRE) y GLOUTON) eran de empleo indistinto entre las tres versiones del ordenador.

El cable de vídeo RGB, el del reproductor de casete, el modulador y la fuente de alimentación (+5V, +12V y -12V) también eran de empleo indistinto entre las tres versiones del ordenador.

Se ha hecho una prueba de funcionamiento empleando el cable de vídeo RGB y el ordenador funciona correctamente.

Radiola VG 5000µ (versión VG 5000/18) (1983) (3)

Adquirido en Francia. Nº de serie: SF00 514 026797 (fabriqué en France)

En la etiqueta de la carcasa inferior se indicaba el modelo (VG 5000/18), el número de serie (SF00 514 026797) y el lugar de fabricación (Fabriqué en France). Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior, quedando a la vista la placa base y una placa de menor tamaño que da servicio al reproductor de casete (a la izquierda), cubiertas parcialmente por el teclado.

Los IC,s principales están alineados en la placa base (de izquierda a derecha): el IC de ROM (V5000C11) de 16K, dos IC de NEC (D4168C-20) de 8K de RAM cada uno, el procesador Z80A de SGS (Z80ACPU), el generador de vídeo (EF9345P) y un tercer IC de RAM (NEC D4168C-20) de 8K, asignado para memoria de vídeo (VRAM).

En el manual se indicaban sus especificaciones técnicas

Fuente de alimentación:

La fuente de alimentación eran de empleo indistinto entre las tres versiones del ordenador.

Proporciona tres voltajes de corriente continua al ordenador: +5V, +12V y -12V mediante un conector DIN-5, al que le han suprimido el pin central, quedando solo los 4 pines necesarios. La fuente de alimentación es la misma que la que utilizaban la serie Philips VG 8000/8010 (MSX no estándar)). Aunque no se han indicado, todas las fuentes de alimentación tienen número de serie.

Manuales y programas

De tamaño DIN A4 y color negro, el "Manuel d'utilisation" del "Micro Ordinateur VG 5000", se centraba en la instalación del ordenador, en unos consejos de utilización y finalmente se detallaban las instrucciones (commandes) del BASIC. Finalizaba con unos anexos en los que se especificaban detalles técnicos de funcionamiento y de los distintos conectores (con esquemas). En el manual solo se indicaba el nombre del ordenador (VG 5000) sin especificar si era Philips, Schneider o Radiola, debido a que era el mismo para las tres empresas distribuidoras.

El manual de la impresora VW 0010 "Philips 40 column Matrix Printer" y el del módulo de ampliación VG 5210 "Manuel d'utilisation" proporcionaban principalmente información técnica.

El libro "VG 5000. Jeux d'action" nos da el listado en BASIC de 18 juegos,

Cintas de casete

En caja de plástico (grandes) se disponen de tres juegos del VG 5000, adquiridos conjuntamente con el ordenador de Radiola.

Accesorios VG 5000

Module d'extension Philips VG 5216 para Philips VG 5000µ.

Adquirido en Francia. Nº de serie: SF00 513 020904 (fabriqué en France)

El modulo de expansión se colocaba encima del ordenador, dejando a la vista el teclado. Se conectaba en el puerto de expansión utilizando su conector posterior (con cable plano de 50 hilos). Añadía un puerto para cartuchos, un conector de impresora y dos conectores de joystick. Además, aumentaba la memoria RAM del ordenador en 16K (tenía dos IC,s de 8K), que pasaba a tener 40K (30K para el usuario). El puerto superior permitía aumentar otros 16K de RAM, insertando el cartucho VU 0031 hasta los 56K (46K para el usuario). El VU 0031 era el único cartucho diseñado para usar en el módulo de expansión.

El conector con el cable de cinta, situado en la parte posterior, se insertaba en el puerto de expansión del ordenador. A la derecha del cable tenía un puerto para impresora (paralelo) y dos conectores DB-9 de joystick. El puerto de impresora permitía conectar las impresoras de Philips: VW 0010 (40 columnas) o VW 0020 (80 columnas). Los dos puertos de joystick eran idénticos a los del interface VG 5200.

Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa superior.

Los dos IC,s de RAM (D4168C-20), de 8K cada uno, son los IC,s de mayor tamaño de la placa.

Según se indica en el manual del módulo, la memoria total del ordenador con el módulo VG 5216 y el cartucho de memoria VU 0031, sería de unos 46K para el usuario.

Module d'extension Schneider VG 5216 para Schneider VG 5000µ

Adquirido en Francia. Nº de serie: 11 SF 178 59360 (fabriqué en France)

El modulo de expansión se colocaba encima del ordenador, dejando a la vista el teclado. Se conectaba en el puerto de expansión utilizando su conector posterior (con cable plano de 50 hilos). Añadía un puerto para cartuchos, un conector de impresora y dos conectores de joystick. Además, aumentaba la memoria RAM del ordenador en 16K, que pasaba a tener 40K (30K para el usuario). El puerto superior permitía aumentar otros 16K de RAM, insertando el cartucho VU 0031 hasta los 56K (46K para el usuario). El VU 0031 era el único cartucho diseñado para usar en el módulo de expansión.

Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa superior.

Los dos IC,s de RAM (D4168C-20), de 8K cada uno, son los IC,s de mayor tamaño de la placa.

Según se indica en el manual, la memoria total del ordenador con el módulo VG 5216 y el cartucho de memoria VU 0031, sería de unos 46K para el usuario.

Module d'extension Radiola VG 5216 para Radiola VG 5000µ

Adquirido en Francia. Nº de serie: SF00 511 180134 (fabriqué en France)

El modulo de expansión se colocaba encima del ordenador, dejando a la vista el teclado. Se conectaba en el puerto de expansión utilizando su conector posterior (con cable plano de 50 hilos). Añadía un puerto para cartuchos, un conector de impresora y dos conectores de joystick. Además, aumentaba la memoria RAM del ordenador en 16K, que pasaba a tener 40K (30K para el usuario). El puerto superior permitía aumentar otros 16K de RAM, insertando el cartucho VU 0031 hasta los 56K (46K para el usuario). El VU 0031 era el único cartucho diseñado para usar en el módulo de expansión.

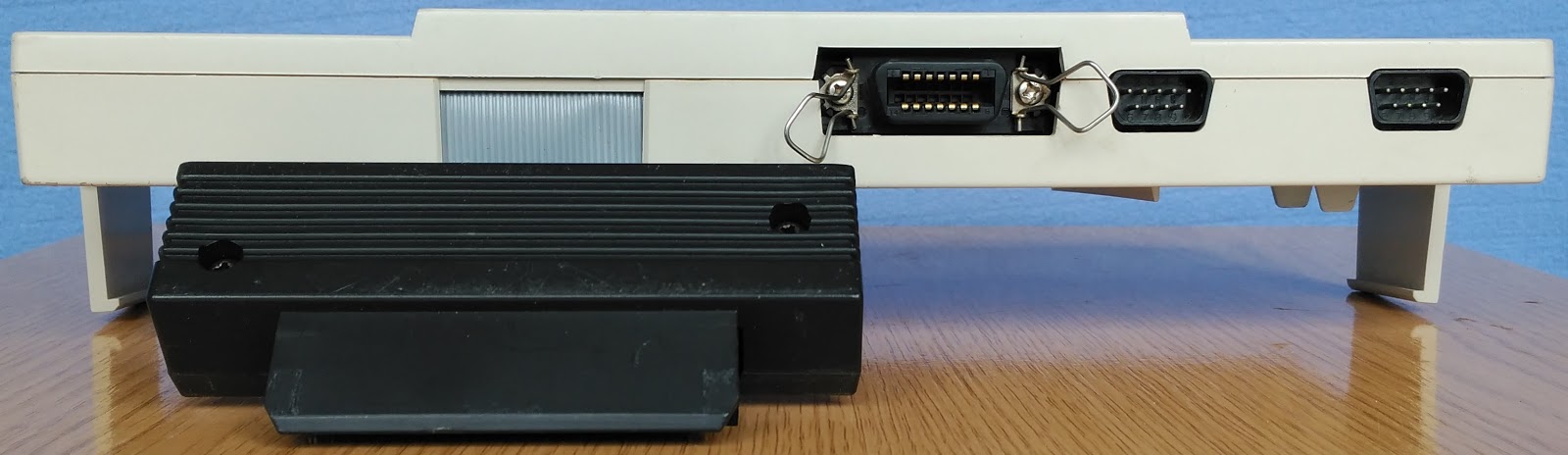

En la parte posterior estaba situado el conector (con cable plano de 50 hilos) que se insertaba en el puerto de expansión del ordenador (le falta el plástico protector) y, a la derecha, el puerto paralelo para impresora y los dos conectores de joystick. El puerto de impresora permitía conectar las impresoras de Philips: VW 0010 (40 columnas) o VW 0020 (80 columnas). Los dos puertos de joystick eran idénticos a los del interface VG 5200.

Para acceder al interior se extraían cinco tornillos y se retiraba la carcasa superior.

Los dos IC,s de RAM (D4168C-20), de 8K cada uno, son los IC,s de mayor tamaño de la placa.

Según se indica en el manual del módulo, la memoria total del ordenador con el módulo VG 5216 y el cartucho de memoria VU 0031, sería de unos 46K para el usuario.

Interface de joystick VG 5200 (Philips VG 5000) (1983)

Adquirido en Francia. Nº de serie: 11 SF 178 59300

Interface de joystick (Interface Manettes) fabricado por Philips para sus ordenadores VG 5000 (1983). Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa francesa Thomson, la multinacional Philips diseñó, de forma independiente, un ordenador adaptado al mercado francés (con teclado "azerty" y video RGB). Lo comercializó con su propio nombre (Philips VG 5000) y con el nombre de sus filiales francesas (Radiola VG 5000 y Schneider VG 5000). El interface VG 5200 formaba parte de un sistema completo del ordenador VG 5000 que incluía, además, un módulo de expansión con 16K de RAM (VG 5216), una impresora (VW-0010), dos Joystick (VU0001) y un modulador SECAM (VU-0011). En la carcasa superior tenía serigrafiado el nombre (VG 5200) y su cometido (INTERFACE MANETTES).

El Interface VG 5200 podía conectar dos joystick (modelo VU0001).

En la parte posterior tenía dos conectores de 9 pines (DB9) para los joystick.

Para acceder al interior se extraían dos tornillos y se separaban las carcasas. En el reverso de la placa tenía dos referencias: una en relieve (3111 176 1572-2) y otra traslúcida (3111 176 1574 2).

En la placa base (3111 173 3276) tenía tres pequeños IC y otros componentes. El número de serie (11 SF 178 59300) estaba impreso en una etiqueta interna (pegada a la placa base).

El sistema VG 5000 utilizaba también componentes no específicos: una TV (TELEVISEUR) y un reproductor de casete (Magnétophone à cassette).

Ordenadores Philips MSX no estándar

En 1984, un año después de sacar al mercado el VG-5000, Philips se centró en la fabricación de ordenadores MSX. Sin embargo, la primera serie producida, la VG-8000/VG-8010 no cumplía el estándar MSX y aunque contaba con dos puertos para cartuchos en la parte superior no disponía de puerto de impresora ni de puerto de expansión.

Antes de acabar el año, Philips sustituyó esta primera serie por el VG 8020 (MSX) que tuvo un gran éxito de ventas. En 1985, la empresa comercializó nuevas series que cumplimentaban el nuevo estándar MSX2.

En 1988, Philips sacó al mercado otra serie de ordenadores, fabricados con componentes MSX, para utilizarlos como terminales en la red telemática italiana Videotel: la serie NMS 3000/4000/301. Los ordenadores fueron producidos por la empresa italiana CELINT LTD, empresa que un año más tarde, en 1989, diseñaría y fabricaría el último ordenador compatible MSX (1) de Philips: el NMS 800/801 (vendido en Italia de forma exclusiva). Este ordenador solo podía cargar programas MSX en cinta desde un reproductor de casete. El NMS 800 disponía de un cable RGB (euro conector) mientras que el NMS 801 contaba, además, con una salida RF a la TV.

Philips VG-8000 y VG-8010

Salieron al mercado un año después del VG-5000. Con este ordenador, Philips comenzó la producción de los ordenadores MSX, en los mismos lugares en donde había fabricado los ordenadores anteriores. Sin embargo esta primera serie VG-8000/VG-8010 no cumplía estrictamente el estándar exigido para los ordenadores MSX (no tenía puerto de impresora) por lo que la serie fue sustituida en unos meses por el VG-8020.

Los ordenadores VG-8000 y VG-8010 fueron fabricados en Francia y de forma similar a lo que ocurrió con el VG 5000, fueron vendidos en ese país por Philips y sus filiales francesas Radiola y Schneider, con salida de vídeo en color RGB (Peritelevision Moniteur) y teclado "azerty". En el resto de Europa Philips comercializó una versión con salida de vídeo compuesto y salida de RF con modulación PAL y teclado "qwerty" (en Italia también lo vendió su filial italiana Phonola). En el manual de servicio, único para los dos modelos (VG-8000 y VG-8010), se indicaba que la única diferencia existente entre ellos era la cantidad de memoria RAM disponible: 32K en el VG-8000 (16K para el usuario y 16K de VRAM) y 48K en el VG-8010 (32K para el usuario y 16K de VRAM).

Del VG-8000, se comercializaron tres versiones:

VG-8000/00, con teclado "qwerty" y vídeo compuesto PAL.
VG-8000/19, con teclado "azerty" y vídeo RGB.
VG-8000/20, con teclado "qwerty" y vídeo compuesto PAL

Del VG-8010, se comercializaron dos versiones:

VG-8010/00, con teclado "qwerty" y vídeo compuesto PAL
VG-8010/19, con teclado "azerty" y vídeo RGB

Las filiales francesas e italianas de Philips vendieron el ordenador VG-8000/VG-8010, con su nombre específico:

Schneider MC 810 (48K de RAM), teclado "azerty" y vídeo RGB
Radiola MK 180 (48K de RAM), teclado "azerty" y vídeo RGB
Phonola VG-8000 y VG-8010, teclado "qwerty" y vídeo compuesto PAL

Externamente, cada marca se diferenciaba por el color y por el lugar de inscripción del nombre y del logo MSX.

En los modelos franceses con teclado "azerty" y vídeo RGB, el modulador de señal PAL había sido suprimido, por lo que no disponían de conector RF a la TV (se mantuvo el orificio del conector en la carcasa aunque sin salida). En un lateral del orificio aparecía erróneamente la inscripción "modulateur (SECAM)" ya que, como se ha mencionado anteriormente, el ordenador carecía de modulador interno. Detalle de los conectores de la versión "qwerty" con conector de vídeo y de RF a la TV (PAL) y de la versión con teclado "azerty" y vídeo RGB (Peritelevision):

Philips VG-8000 (versión VG 8000/00) (1984)

Adquirido en España. Nº de serie: SF00 443 104097 (made in France)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie VG-8000/VG-8010 tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). El Philips VG-8000/00 (este ordenador) con teclado "qwerty" y modulación PAL, estaba diseñado para su venta en el mercado europeo. Se ha recibido con un cartucho de expansión de memoria RAM de 16K, dos cartuchos con juegos (Tennis y Sky jaguar), un cartucho (MSX) y dos disquetes (MSX2) de Sony, con su fuente de alimentación y cables.

El Philips VG-8000/00 incorporaba un procesador Z80 A, 16K de RAM (en dos IC,s), 16K de VRAM (endos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono en la TV. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: encendido (POWER) de color rojo, mayúsculas (CAPS) de color naranja y caracteres específicos (CODE) de color verde.

En la parte posterior tenía (de izquierda a derecha): conector DIN-5 (240º) de la fuente de alimentación (POWER/ALIM), conector DIN-8 para el reproductor de casete (REC/MAG), pulsador de reinicio en color rojo (RESET/DEPART), dos conectores para joystick (HAND CONTROL/MANETTE 1 y 2), un conector DIN-8 de vídeo compuesto y sonido (MONITOR) y una salida RF para la TV (TV UHF 32).

Para acceder al interior se retiraba la carcasa superior con el teclado. La carcasa inferior estaba ocupada por la placa base, la placa de vídeo y el modulador RF.

La ROM (V8000V1.0) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). A la izquierda tiene está el IC de vídeo (TMS9129NL). La RAM está situada entre los ICs de vídeo y de sonido (dos TMS4416-15NL de 8K de RAM cada uno y dos TMS4416-20NL de 8K de VRAM cada uno).

En la pantalla de inicio se indica la memoria libre para el usuario: 12431 bytes

Phonola VG-8000 (versión VG 8000/00) (1984)

Adquirido en Italia. Nº de serie: SF00 442 103598 (made in France)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). El Phonola VG-8000/00 (este ordenador) era la versión italiana del VG-8000 de Philips con teclado "qwerty" y sistema de vídeo PAL.

El Phonola VG-8000/00 Incorporaba un procesador Z80 A, 16K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono en la TV. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: encendido (POWER) de color rojo, mayúsculas (CAPS) de color naranja y caracteres específicos (CODE) de color verde.

Para acceder al interior se retiraba la carcasa superior con el teclado. La carcasa inferior estaba ocupada por la placa base, la placa de vídeo y el modulador RF.

La ROM (V8000V1.0) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). El IC de vídeo (TMS9129NL) está situado en el lateral izquierdo. La RAM está situada entre el IC de vídeo y el de sonido (dos TMS4416-15NL, de 8K de RAM cada uno y dos TMS4416-20NL, de 8K de VRAM cada uno).

Philips VG-8010 (versión VG 8010/00) (1984)

Adquirido en Italia. Nº de serie: SF00 448 109785 (made in France)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). Este ordenador, el Philips VG-8010/00 tenía teclado "qwerty" estándar y sistema de vídeo PAL y se diferenciaba del otro ordenador de la serie (VG 8000/00) por disponer de mayor cantidad de memoria RAM.

El Philips VG-8010/00 incorporaba un procesador Z80A, 32 K de RAM (en cuatro IC.s, situados en una placa añadida), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono en la TV. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: encendido (POWER) de color rojo, mayúsculas (CAPS) de color naranja y caracteres específicos (CODE) de color verde.

Para acceder al interior se retiraba la carcasa superior con el teclado. La carcasa inferior estaba ocupada por la placa base, la placa de vídeo y el modulador RF. Para ampliar la memoria RAM de 16K a 32K se colocaba una pequeña placa encima de la RAM original.

La ROM (V8000V1.0) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). El IC de vídeo (TMS9129NL) está situado en el lateral izquierdo. La RAM está situada entre el ICs de vídeo y el de sonido (dos TMS4416 de 8K de VRAM en la placa base y cuatro TMS4416-15NL de 8K de RAM en la placa añadida).

La placa base era la misma del VG-8000 (de 16K). Para ampliar la RAM se sustituyeron los dos IC,s de 8K por otros cuatro IC,s, también de 8K, colocados en una pequeña placa añadida, situada encima de los IC,s a los que reemplazaba.

En los modelos SECAM se modificó la ROM y se cambiaron los IC,s de 8K de RAM por otros de 16K. En el Schneider, también SECAM, se cambiaron por dos de 32K (en lugar de 16K), aunque en realidad solo utilizan la mitad. Por ese motivo, los modelos SECAM no llevan la placa añadida.

En la pantalla de inicio se indica la memoria libre para el usuario: 28815 bytes

Philips VG-8010 (versión VG 8010/19, con teclado "azerty") (1984)

Adquirido en Francia. Número de serie: SF00 85260821162 (fabriqué en France)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). El Philips VG-8010/19 (este ordenador) era la versión francesa con teclado "azerty" y vídeo en color RGB vendida en Francia por Philips. Se diferenciaba del VG-8010/00 por el color, la situación del nombre y modelo en la carcasa y por el conector de vídeo de la parte posterior (RGB en este caso).

El Philips VG-8010/19 incorporaba un procesador Z80A, 32 K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono en la TV. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "azerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: para el encendido (ALIM), de color rojo, para las mayúsculas (CAPS), de color naranja y para acceso a caracteres específicos (CODE), de color verde.

En la parte posterior tenía (de izquierda a derecha): un conector DIN-5 (270º) para la fuente de alimentación (POWER/ALIM), conector DIN-8 para el reproductor de casete (REC/MAG), pulsador de reinicio en color rojo (RESET/DEPART), dos conectores DB-9 para joystick (HAND CONTROL/MANETTE 1 y 2), un conector DIN-8 de vídeo RGB y sonido (Peritelevision Moniteur). No disponía de conector RF para la TV (Modulateur SECAM), cuyo orificio de salida estaba tapado.

Para acceder al interior se retiraba la carcasa superior con el teclado. Tenía dos placas en la carcasa inferior: la placa base principal con los IC,s y una segunda placa de vídeo RGB de menor tamaño.

La ROM (V8010F10) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). El IC de vídeo (TMS9129NL) está situado en el lateral izquierdo. La RAM está situada entre el IC de vídeo y el de sonido (dos TMS4432-15NLT con 16K de RAM cada uno y dos NEC 41416-15 con 8K de VRAM cada uno). La placa es la misma que la del VG-8000 de 16K en la que se sustituyeron los dos IC,s de 8K de RAM originales (TMS4416-15NL) por los de 16K.

En la pantalla de inicio se indica la memoria libre para el usuario: 28815 bytes,

Schneider MC 810 (versión MC 810, con teclado "azerty") (1984)

Adquirido en Francia. Nº de serie: SF00 85340841219 (fabriqué en France)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). El MC-810/19 (este ordenador), era la versión del francesa con teclado "azerty" y vídeo RGB) distribuida en Francia por Schneider. Se diferenciaba de las dos versiones de Philips ("qwerty" estándar y "azerty") por su color y la situación del nombre y modelo del ordenador en la carcasa superior.

El MC-810 incorporaba un procesador Z80A, 32 K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "azerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: encendido (ALIM) de color rojo, mayúsculas (CAPS) de color naranja y caracteres específicos (CODE) de color verde.

Para acceder al interior se retiraba la carcasa superior con el teclado. Tenía dos placas en la carcasa inferior: la placa base principal con los IC,s y una placa de vídeo RGB de menor tamaño.

La ROM (V8010F10) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). El IC de vídeo (TMS9129NL) está situado en el lateral izquierdo. La RAM está situada entre el IC de vídeo y el de sonido (dos TMS4464-15NL con 32K de RAM cada uno y dos TMS4416-15NL con 8K de VRAM cada uno). De la memoria RAM de 32K de los IC TMS4464-15NL, solo utiliza 16K (32K de RAM en total). La placa es la misma que la del VG-8000 de 16K en la que se sustituyeron los dos IC,s de 8K de RAM originales (TMS4416-15NL) por dos de 32K.

En la pantalla de inicio se indica la memoria libre para el usuario: 28815 bytes

Radiola MK 180 (versión MK 180, con teclado "azerty") (1984)

Adquirido en Francia. Nº de serie: SF00 85280819913 (fabriqué en Francia)

Después de la experiencia adquirida por Philips en la fabricación del ordenador VG-5000 (1983) en Francia y su distribución en ese país, tanto por la empresa matriz como por sus filiales francesas (Schneider y Radiola), comenzó la comercialización de los ordenadores MSX en 1984. La serie inicial VG-8000 (16K) y VG-8010 (32K) todavía era de fabricación europea pero, por un error de diseño no cumplía estrictamente el estándar MSX (salió al mercado sin puerto de impresora) fue sustituida en unos meses por el ordenador VG-8020 de fabricación japonesa. La serie tuvo versiones con teclado "qwerty" estándar y "azerty" francés y fue comercializada tanto por Philips como por sus filiales francesas (Schneider y Radiola) y la italiana (Phonola). El Radiola MK 180 (este ordenador) era la versión francesa con teclado "azerty" y vídeo RGB) distribuida en Francia por Radiola. Se diferenciaba de las dos versiones de Philips ("qwerty" estándar y "azerty") por su color y la situación del nombre y del modelo del ordenador en la carcasa superior. Se ha recibido con su manual, fuente de alimentación, cable de vídeo RGB y cable del reproductor de casete.

El Radiola MK 180 incorporaba un procesador Z80A, 32 K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). Disponía de dos modos texto, dos modos gráficos con 16 colores y sonido mono. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la derecha) encima del teclado. Su teclado era "azerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha. Entre los cartuchos y el teclado tenía tres diodos: encendido (ALIM) de color rojo, mayúsculas (CAPS) de color naranja y caracteres específicos (CODE) de color verde.

Para acceder al interior se retiraba la carcasa superior con el teclado. Tenía dos placas en la carcasa inferior: la placa base principal con los IC,s y una placa de vídeo RGB de menor tamaño.

La ROM (V8010F10) está situada a la derecha. A la izquierda de la ROM está el procesador (Z80 A CPU). A la izquierda del procesador tiene otros dos IC,s del mismo tamaño: el interface para periféricos (MSM82C55A-5RS) y el IC de sonido (AY-3-8910A). El IC de vídeo (TMS9129NL) está situado en el lateral izquierdo. La RAM está situada entre el IC de vídeo y el de sonido (dos TMS4432-15NLT con 16K de RAM cada uno y dos TMS4416-15NL con 8K de VRAM cada uno). En la versión PAL (VG-8010) la ampliación de la memoria se hacía añadiendo una placa con 4 IC,s de 8K que se colocaba encima de los dos originales (los sustituía).

En la pantalla de inicio se indica la memoria libre para el usuario: 28815 bytes.

Fuentes de alimentación (VU 0022).

Adquiridas en Francia.

Es la misma del modelo anterior (VG 5000) y de hecho son intercambiables. Proporcionaba al ordenador tres voltajes: +5V, +12V y -12V. No existía diferencia entre las fuentes de alimentación de las distintas versiones del VG 8000/VG 8010. Las fotografías siguientes corresponden a transformadores de las versiones PAL, con teclado "qwerty" y RGB con teclado "azerty".

Manual para los ordenadores "azerty"

El manual era el mismo para las tres versiones del modelo con teclado "azerty" y vídeo RGB: Philips VG 8010/19, Schneider MC 810 y Radiola MK180. En la garantía se indicaba el modelo del ordenador y el número de serie:

Accesorios VG 8000/8010

Cartucho Philips 16K RAM VU0031 (módulo de expansión para VG 8000)

Adquirido en España. nº de serie: 00 04 42 (made in France)

Cartucho (módulo) de expansión de memoria (16K RAM EXPANSION) fabricado por la sucursal francesa de la empresa multinacional Philips para sus primeros ordenadores MSX (no estándar) de la serie VG 8000/VG 8100 (1984). Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa francesa Thomson, la multinacional Philips inició la producción de forma independiente de ordenadores "domésticos" (home computer), inicialmente con destino al mercado francés. El primero fue el VG 5000 (1983) con teclado "azerty" y video RGB, vendido también por sus filiales francesas (Radiola y Schneider). Le siguió la serie VG 8000 (16K) y VG 8010 (32K) vendida en Francia (con teclado "azerty" y vídeo RGB) y en otros países europeos con teclado "qwerty" y vídeo compuesto PAL). También se comercializó a través de sus filiales francesas (Radiola y Schneider) y, además, de su filial en Italia (Phonola). El módulo de expansión VU0031 ampliaba la memoria del ordenador VG 8000 hasta los 32K (convertía al VG 8000 en un VG 8010). Su diseño se había iniciado para ampliar la memoria RAM (de 16K a 32K) del módulo de expansión (VG 5216) del primer ordenador de Philips, el VG 5000 aunque no llegó a implementarse. De adquisición opcional se vendía en una caja con el manual en cuatro idiomas (francés, inglés, italiano y español).

En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS), su descripción en francés y en inglés (16K RAM ESPASION/EXTENSION MEMOIRE VIVE 16K) y los ordenadores a los que va destinado (MSX). En la carcasa inferior tenía una etiqueta con el número de serie ( 00 04 42). Las carcasa están selladas (no se pueden separar).

En la parte posterior tenía impreso el nombre (VU0031).

En el reverso de la caja se indicaba el nombre de la empresa (PHILIPS), su descripción (16K RAM EXPANSION), los ordenadores de destino (MSX), el lugar de fabricación (MADE IN FRANCE) y una referencia a Microsoft (MSX IS A TRADE MARK OF MICROSOFT).

El pequeño manual estaba escrito en varios idiomas. En el manual se indicaba el ordenador de destino: VG 8000 (y otros ordenadores MSX de 16K). También se indica la memoria total de RAM cunado se conectaba el cartucho (en la RAM se incluía la VRAM): "Este cartucho aumenta la memoria de la RAM de 32K de su ordenador doméstico MSX (incluyendo la RAM de vídeo de 16K) hasta 48K de RAM" (32K de RAM y 16K de VRAM).

El desarrollo del módulo de expansión de memoria de 16K se inició con el VG 5000 (en el esquema se indica que está en preparación).

Accesorios comunes series VG 5000 y VG 8000/8010

Impresora matricial Philips VW-0010 (40 columnas)
Adquirida en Francia. Nº de serie: 0601563 (made in Japan)

Impresora matricial de 40 columnas diseñada para funcionar con los primeros ordenadores de Philips (VG 5000). Posteriormente también se utilizó con los ordenadores MSX (esta impresora tiene el logotipo MSX). La cinta de impresión era de uso especifico (ocupaba todo el ancho del carro de impresión) y era capaz de imprimir unos 500.000 caracteres antes de ser reemplazada. La impresora disponía de un juego de 254 caracteres (matriz de 8x8), siendo su velocidad de 35 caracteres por segundo. Su funcionamiento normal era utilizando un rollo de papel que giraba sobre un eje situado en la parte posterior (anchura máxima 130 mm) aunque también podía funcionar con papel continuo externo. En la carcasa superior tenía un interruptor de encendido (ON/OFF) a la izquierda y una rueda de desplazamiento del papel a la derecha. En el centro disponía de una tapa (con el nombre) que se podía retirar para acceder al carrete con la cinta de impresión o al rollo de papel.

De la parte posterior el cable de alimentación (la fuente de alimentación era interna).

Del lateral derecho salía el cable con el que se conectaba al modulo de expansión VG 5216. A la izquierda del cable tenía un interruptor para comprobar el funcionamiento de la impresora (TEST ON/OFF)

En el lateral izquierdo también tenía un interruptor para comprobar el funcionamiento de la impresora (TEST ON/OFF)

Joystick Philips VU0001 (VG 5000) (1983) (1)

Adquirido en Francia. Nº de serie: SF 00 447 xxxxxx

Controlador de juegos, con conector DB9, fabricado por la sucursal francesa de la empresa multinacional Philips para sus ordenadores VG 5000 (1983). Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa francesa Thomson, la multinacional Philips diseñó, de forma independiente, un ordenador adaptado al mercado francés (con teclado "azerty" y video RGB). Lo comercializó con su propio nombre (Philips VG 5000) y con el nombre de sus filiales francesas (Radiola VG 5000 y Schneider VG 5000). El joystick VU0001 utilizado conjuntamente con el interface VG 5200 (Interface Manettes) formaba parte del sistema completo del ordenador VG 5000, que incluía además un módulo de expansión con 16K de RAM (VG 5216), una impresora (VW-0010) y un modulador SECAM (VU-0011). También se podía utilizar sin necesidad del interface de joystick en los posteriores ordenadores MSX de la empresa. Era un modelo de bajo coste diseñado con los contactos internos formando parte de dos membranas superpuestas (funcionaba presionando sobre las membranas al mover la palanca) y un solo pulsador de disparo (con el pulsador de disparo a la izquierda, el joystick estaba diseñado para sujetar la palanca con la mano derecha). Un diseño similar utilizó la empresa Thomson en los controladores MJ 90-102 de sus ordenadores (aunque tenían distinto conector).

De la parte posterior salía el cable con el conector DB9.

En el ordenador VG 5000 se utilizaba con el interface de joystick (el interface tenía dos conectores de joystick).

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior, quedando a la vista la palanca (sujeta a la carcasa inferior) y las membranas. En el interior tenía una etiqueta con el número de serie, sin los seis últimos números (SF 00 447 xxxxxx).

Joystick Philips VU0001 (VG 5000) (1983) (2)

Adquirido en Francia. Nº de serie: SF 00 447 xxxxxx

De la parte posterior salía el cable con el conector DB9.

En el ordenador VG 5000 se utilizaba con el interface de joystick (el interface tenía dos conectores de joystick).

Joystick Philips VU0001 (VG 5000) (1983) (3)

Adquirido en Francia. Nº de serie: SF 00 502 xxxxxx

De la parte posterior salía el cable con el conector DB9.

En el ordenador VG 5000 se utilizaba con el interface de joystick (el interface tenía dos conectores de joystick).

Joystick Philips VU0001 (VU0001/79) (VG 5000) (1983)

Adquirido en Francia. Nº de serie: SF01 539 797429

De la parte posterior salía el cable con el conector DB9.

En el ordenador VG 5000 se utilizaba con el interface de joystick (el interface tenía dos conectores de joystick).

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior, quedando a la vista la palanca (sujeta a la carcasa inferior) y las membranas. En el interior tenía una etiqueta con la versión (VU0001(79) y el número de serie (SF01 539 797429).

Modulador Philips VU-0011 UHF (SECAM) (VG 5000) (1)

Adquirido en Francia. Nº de serie: SF00 439 110349

Modulador RF (SECAM) fabricado por la sucursal francesa de la empresa multinacional Philips para sus ordenadores VG 5000 (1983). Después de un fracasado intento de fabricar un ordenador europeo en colaboración con la empresa francesa Thomson, la multinacional Philips diseñó, de forma independiente, un ordenador adaptado al mercado francés (con teclado "azerty" y video RGB). Lo comercializó con su propio nombre (Philips VG 5000) y con el nombre de sus filiales francesas (Radiola VG 5000 y Schneider VG 5000). El Modulador VU-0011 permitía conectar el ordenador VG 5000 a una TV sin euroconector (el cable RGB con euroconector (péritel) proporcionado de serie, se utilizaba en este caso para conectar el ordenador al modulador). Formaba parte del sistema completo del ordenador VG 5000, que incluía además un módulo de expansión con 16K de RAM (VG 5216), una impresora (VW-0010), un interface para joystick (Interface Manettes VG 5200) y dos joystick (VU0001). En la carcasa superior tenía serigrafiado el nombre (VU-0011 MODULATEUR). También se podía utilizar en los primeros ordenadores MSX (no estándar) de la empresa (serie VG 8000/VG 8010).

En la parte posterior tenía un conector (euroconector) para el ordenador y la salida del cable RF (SECAM) para la TV.

Se conectaba al ordenador VG 5000 utilizando el cable RGB con conector DIN-8 (vídeo RGB, vídeo compuesto SECAM y sonido) a euroconector (proporcionado de serie con el ordenador). El cable euroconector hacía la vez de fuente de alimentación (12V DC).

En la carcasa inferior tenía un selector de canales de dos posiciones (E/L) y una etiqueta con la versión (VU 0011/79), el lugar de fabricación (Fabriquè en France) y el número de serie (SF00 439 110349). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista el reverso de una placa con el euroconector (tenía dos placas: una con el euroconector para recibir la señal de entrada RGB y otra con un modulador para enviar la señal (RF) a la TV.

Las placas estaban unidas por un cable de cinta de 10 hilos (se separaban como las hojas de un libro). En la placa inferior tenía un IC de Philips encargado de decodificar la señal de vídeo RGB (TDA 2505 SECAM encoder-decoder). En la placa inferior tenía una pegatina con un número de referencia (11 SF 178 57080).

Modulador Philips VU 0011 UHF (SECAM) (VG 5000) (2)

Adquirido en Francia. Nº de serie/referencia: 11 SF 178 57080

En la parte posterior tenía un conector (euroconector) para el ordenador y la salida del cable RF (SECAM) para la TV.

En la carcasa inferior tenía un selector de canales de dos posiciones (E/L) y una etiqueta con la versión (VU 0011/79), el lugar de fabricación (Fabriquè en France) y un número de serie/referencia (11 SF 178 57080). Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior, quedando a la vista el reverso de una placa con el euroconector (tenía dos placas: una con el euroconector para recibir la señal de entrada RGB y otra con un modulador para enviar la señal (RF) a la TV.

Cable RF y cable de vídeo

El cable del conector RF a la TV (PAL) es el correspondiente al de una TV estándar. El conector DIN-8 nos permite disponer de una salida de vídeo compuesto y sonido mono. Para elaborar un cable de vídeo compuesto PAL, se emplean el pin 1 (masa), el pin 3 (sonido) y el pin 5 (vídeo) del conector DIN-8 de las versiones PAL. En los ordenadores con modulación SECAM es posible hacer una prueba rápida de funcionamiento mediante la salida de vídeo compuesto, aunque al ser SECAM la imagen que obtenemos será monocromática. Es suficiente conectar un cable coaxial al pin 4 (vídeo) y el cable de masa al pin 2 del conector DIN-8. (el sonido es el pin 7)

En las versiones con teclado "azerty" del mercado francés solo se podía conectar un cable euro-conector a través de la salida RGB y sonido (conector DIN-8) ya que no disponía de salida RF. El conector RGB, permite que el ordenador se pueda emplear con cualquier TV que dispusiera de euro-conector. En el manual se indicaba que en caso de que la TV no tuviera euro-conector era necesario era necesaria la adquisición de un modulador SECAM. El cable del reproductor de casete era el mismo para todas las versiones.

Cable de video RGB

La complejidad del conector DIN-8 a euroconector, hace aconsejable disponer del cable original del ordenador.

Reproductor de Casete Philips D6280 (modelo D6280/00)

Adquirido en España. Nº de serie: 01045132590 (made in P R C (China))

Reproductor de casete para ordenadores compatibles (Cassette Recorder Computer Compatible) fabricado por la empresa multinacional Philips. Los reproductores de casete de Philips llegaron a ser muy populares en la década de 1980 entre los propietarios de los ordenadores "domésticos" (Home Computer) que utilizaban un reproductor de casete estándar para la carga y grabación de los programas en cintas de casete. Se utilizaban con los ordenadores de la propia empresa, aunque también podían emplearse con otros ordenadores compatibles (Sinclair y MSX entre otros). En la carcasa superior tenía el compartimento de las cintas de casete (con tapa abatible), un contador de vueltas (con un pulsador de puesta a cero), un teclado de seis teclas (haciendo esquina con la parte frontal y un micrófono interno (situado a la derecha del teclado).

En la tapa del compartimento de las cintas de casete tenía serigrafiado (en negro con fondo azul) el nombre de la empresa (PHILIPS), el modelo (D6280 CASSETTE RECORDER COMPUTER COMPATIBLE), el cometido de las teclas (STOP - EJET, RECORD, REWIND, F. FWD, PLAY y PAUSE) y el indicativo del micrófono (MIC).

En el lateral derecho tenía un control de volumen (VOLUME). dos conectores jack (MIC y EAR) de entrada y salida de sonido y un conector mini jack (REM) de control remoto (controlado por el ordenador).

En el lateral izquierdo tenía un conector (MAINS) de alimentación (la fuente de alimentación era interna).

En el manual se describía en detalle el reproductor de casete.

Además de la fuente de alimentación interna, el reproductor podía funcionar con cuatro pilas de 1,5V UM2 (R14) que se alojaban en un compartimento interno al que se accedía por la carcasa inferior. En la etiqueta se indicaba el modelo (D6280/00), el nombre de la empresa (PHILIPS) y el número de serie (01045132590). En una pegatina se indicaba que China era el lugar de fabricación (MADE IN P R C). Para acceder al interior se extraían cuatro tornillos (uno dentro del compartimento de las pilas) y se retiraba la carcasa superior, quedando a la vista el mecanismo interno.

El altavoz estaba sujeto a la carcasa superior.

Cable del reproductor de casete

Con los ordenadores de la empresa (VG 5000, MSX no estándar VG 8000/8100 y MSX) se utilizaba un cable con conector DIN-8 (para conectar al ordenador) y tres conectores jack (dos jack y un mini jack) para conectar al reproductor de casete.

Los MSX estándar de Philips.

Estando todavía en producción el modelo VG-8000/VG-8010 en las fábricas francesas, Philips encargó a la empresa Kyocera (Japón) un ordenador que cumpliera en su totalidad la normativa MSX: el VG-8020, con el objetivo de sustituir a corto plazo a los modelos de la primera serie (VG 8000 y VG 8010) que no cumplían estrictamente con los estándar del sistema. La empresa Kyocera también sacó al mercado un ordenador estándar MSX, el Yashica YC-64, con una estructura similar a los VG-8020, aunque con menos prestaciones. El tamaño del ordenador, el conector de vídeo (PRISE TV) y la situación de los conectores recuerdan al VG-8020 de Philips: la carcasa, aunque diferente, tenía el mismo tamaño y el teclado que llevaba, con excepción de las teclas de dirección, eran iguales en ambos ordenadores. También usaban la misma fuente de alimentación interna. El conector de impresora, el conector del casete, el interruptor de encendido/apagado y los conectores de joystick eran los mismos y situados aproximadamente en el mismo lugar. El VG-8020 contaba además con un pulsador de reinicio (reset) en la parte trasera y con un segundo puerto para cartuchos en la parte superior de la carcasa, que no llevaba el Yashica.

Philips VG-8020.

Con el VG-8020, Philips comenzó la producción (con éxito de ventas) de ordenadores que cumplían totalmente el estándar MSX. Posteriormente continuó la fabricación de otros ordenadores con el estándar MSX2.

Aunque fabricados en Japón, Philips mantuvo su política de ventas y sacó al mercado europeo dos modelos diferenciados:

VG 8020/00, con teclado "qwerty" y vídeo PAL
VG 8020/19, con teclado "azerty" y vídeo RGB, para el mercado francés. Su placa revisada incluía el IC S3257 (MSX Engine) que sustituía a otros dos IC,s.

La filial italiana Phonola lo distribuyó como Phonola VG 8020.

Posteriormente salieron al mercado dos revisiones de la versión VG 8020/00

VG 8020/20, con placa base revisada, con menos IC,s (de 50 pasó a tener a unos diez) y de mejor calidad, entre ellos el IC S3257 (sustituía a los IC,s 8255 y GI AY 3-8919), lo que produjo incompatibilidad con algunos programas. Se solucionaba introduciendo la instrucción: ''poke -1,170''.

VG 8020/40, con ligeras modificaciones sobre el anterior.

También salió al mercado una versión con teclado "qwertz":

VG 8020/29, vendido en Alemania.

Phonola VG-8020 (versión VG 8020/00) (1984)
Adquirido en Francia. Nº de serie: desconocido (made in Japan)

Versión VG 8020/00 del ordenador MSX de Philips vendido en Italia por su filial Phonola. El VG 8020, formaba parte de la segunda serie de ordenadores MSX que comercializó la empresa europea. Estando todavía en producción la primera serie (VG 8000 y VG 8010) en las fábricas francesas, Philips encargó a la empresa Kyocera (Japón) una serie de ordenadores que cumpliera la normativa MSX (los VG 8020), para sustituir con ellos a sus primeros MSX que se habían diseñado sin puerto de impresora. Con el VG-8020, Philips comenzó la distribución de ordenadores totalmente MSX y, aunque estaban fabricados en Japón, mantuvo su política de ventas en Europa, sacando al mercado versiones distintas en función del país al que iban destinados: teclado "qwerty" y vídeo PAL, teclado "azerty" y vídeo RGB (Francia) y teclado "qwertz" con vídeo PAL (Alemania). El Phonola VG 8020/00 (este ordenador) fue una versión, con teclado "qwerty" y modulación PAL, que Philips vendió en Italia a través de la cadena de distribución de su filial Phonola. En Italia también lo vendió como Philips VG 8020 (era el mismo ordenador).

El Phonola VG 8020/00 (Philips VG 8020/00) incorporaba un procesador Z80 A, 64K de RAM (en ocho IC,s), 16K de VRAM (en ocho IC,s) y 32K de ROM (en un IC) con el sistema operativo y el BASIC Microsoft. Disponía de dos modos textos, dos modos gráficos, con 16 colores y sonido mono. Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la izquierda) encima del teclado. A la derecha tenía un diodo de encendido (POWER) y otro de mayúsculas (CAPS). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte frontal, debajo del teclado (a la izquierda) tenía dos conectores (DB-9) de oystick.

En la parte posterior tenía (de izquierda a derecha) un conector de alimentación (la fuente de alimentación era interna), un pulsador de reinicio (RESET/DEPART), un puerto paralelo para impresora (PRINTER), un conector DIN-8 para el reproductor de casete (REC/MAG), un conector DIN-8 de vídeo compuesto (PAL) y sonido (MONITOR) y un conector RF (PAL) para la TV (TV UHF 36)

El interruptor de encendido/apagado (I/O) estaba situado en el lateral derecho.

Para acceder al interior se extraían dos tornillos que sujetaban las dos carcasas y se retiraba la carcasa superior. La placa base quedaba medio oculta debajo del teclado.

El interior estaba ocupado por la placa base, la placa de alimentación y el transformador. Encima de la placa base (a la izquierda) tenía otra placa para general la señal de vídeo (PAL ENCODER) situado al lado del modulador RF.

El procesador de Zilog (Z80A CPU) está situado a la derecha, cerca de los puertos para los cartuchos. el IC con la ROM de 32K (3256CH1-5H1, 1985 MICROSOFT) está centrado en la placa (al lado de los puertos para cartuchos). A la izquierda de la ROM (en el lateral izquierdo) está el procesador de vídeo (TMS9929A). Los ocho IC,s de VRAM (MCM4517P15) con 2K cada uno, están próximos al procesador de vídeo (abajo). Los ocho IC,s de RAM (HM4864P-2) de 8K cada uno, están a la derecha de la VRAM. En una línea inferior tiene otros dos IC,s de mayor tamaño: el generador de sonido (Yamaha YM2149F) y el de interface de periféricos (M5L8255AP-5)

Manuales

Se disponen de dos manuales: El "Manuale di Riferimento MSX-BASIC" y el "Manual d'uso" correspondientes al Phonola VG 8020 y que son perfectamente aplicables a los ordenadores de las otras versiones del modelo (teniendo en cuenta las características especificas del teclado y vídeo diferenciado del modelo "azerty".

Philips VG 8020 (versión VG 8020/19, con teclado "azerty") (1984)

Adquirido en Francia. Nº de serie: FF01 524011956 (fabriqué au Japon)

Versión VG 8020/19 del ordenador MSX de Philips vendido en Francia adaptada al mercado local. El VG 8020, formaba parte de la segunda serie de ordenadores MSX que comercializó la empresa europea. Estando todavía en producción la primera serie (VG 8000 y VG 8010) en las fábricas francesas, Philips encargó a la empresa Kyocera (Japón) una serie de ordenadores que cumpliera la normativa MSX (los VG 8020), para sustituir con ellos a sus primeros MSX que se habían diseñado sin puerto de impresora. Con el VG-8020, Philips comenzó la distribución de ordenadores totalmente MSX y, aunque estaban fabricados en Japón, mantuvo su política de ventas en Europa, sacando al mercado versiones distintas en función del país al que iban destinados: teclado "qwerty" y vídeo PAL, teclado "azerty" y vídeo RGB (Francia) y teclado "qwertz" con vídeo PAL (Alemania). El Philips VG-8020/19 de fue una versión adaptada al mercado francés con teclado "azerty", conector de vídeo RGB y una placa base de nuevo diseño con menor número de IC,s . Las prestaciones eran las mismas que las versión PAL (la carcasa era de diferente color).

El Philips VG 8020/19 incorporaba un procesador NEC D780C-1 (compatible Z80 A), 64K de RAM (en ocho IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC) con el sistema operativo y el BASIC Microsoft. Disponía de con dos modos textos, dos modos gráficos con 16 colores y sonido mono mejorado (con respecto al VG 8020/00) que conseguía mediante un controlador integrado de sonido y periféricos (S3527 - MSX Port Controler and Software controller Sound Generator). Esta revisión de la placa base (con el IC S3257, en lugar de los IC 8255 y GI AY 3-8919) produjo incompatibilidad con algunos programas (se solucionaba introduciendo la instrucción: ''poke -1,170''). Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la izquierda) encima del teclado. A la derecha tenía un diodo de encendido (ALIM) y otro de mayúsculas (CAPS). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte frontal, debajo del teclado (a la izquierda) tenía dos conectores (DB-9) de joystick.

En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (la fuente de alimentación era interna), un pulsador de reinicio (RESET/DEPART), un puerto paralelo para impresora (PRINTER), un conector DIN-8 para el reproductor de casete (REC/MAG), un conector DIN-8 de vídeo GB y sonido (MONITOR/MONITEUR). El conector RF (TV) había sido anulado y en su lugar llevaba la inscripción "PERITEL MONITEUR MODULATEUR (RGB)"

El interruptor de encendido/apagado (I/O) estaba situado en el lateral derecho.

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior. La placa base quedaba medio oculta debajo del teclado.

El interior estaba ocupado por la placa base, la placa de alimentación y el transformador. Encima de la placa base (a la izquierda) tenía otra placa para general la señal de vídeo RGB (no tenía modulador RF).

Con relación a la primera versión PAL del ordenador, la placa base se había rediseñado lo que supuso una reducción del número de IC,s. El procesador (NEC D780C-1) está, en esta nueva placa, en el centro de los IC,s. La ROM (Z-6 FR 1983 MICROSOFT), adaptada al teclado "azerty", está próxima a los puertos de los cartuchos (abajo). A la izquierda de la ROM (en el lateral izquierdo) está el procesador de vídeo (TMS9129L) y, debajo, los dos IC,s de VRAM (TMS4416-15NL) de 8K cada uno. Los ocho IC,s de RAM (NEC D4164C-12), de 8K cada uno, están situados a la derecha del procesador. El IC Yamaha S3527, situado en la esquina inferior derecha, es un MSX-ENGINE que incluye el generador de sonido (compatible AY-3-8910) y el inteface de control periféricos.

Philips VG 8020 (versión VG 8020/20) (1984)

Adquirido en España. Nº de serie: FF 006480489 (made in Japan)

Versión VG 3020/20 del ordenador MSX de Philips comercializado en España. El VG 8020, formaba parte de la segunda serie de ordenadores MSX que comercializó la empresa europea. Estando todavía en producción la primera serie (VG 8000 y VG 8010) en las fábricas francesas, Philips encargó a la empresa Kyocera (Japón) una serie de ordenadores que cumpliera la normativa MSX (los VG 8020), para sustituir con ellos a sus primeros MSX que se habían diseñado sin puerto de impresora. Con el VG-8020, Philips comenzó la distribución de ordenadores totalmente MSX y, aunque estaban fabricados en Japón, mantuvo su política de ventas en Europa, sacando al mercado versiones distintas en función del país al que iban destinado: teclado "qwerty" y vídeo PAL, teclado "azerty" y vídeo RGB (Francia) y teclado "qwertz" con vídeo PAL (Alemania). El VG-8020/20 (este ordenador) se vendió en España con teclado "qwerty" y modulación PAL. Su placa base era de nuevo diseño (los 50 IC,s de la primera placa se habían reducido a unos diez) y se le había mejorado el sonido.

El VG-8020/20, incorporaba un procesador Z80 A, con 64K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC) con el sistema operativo y el BASIC Microsoft. Disponía de dos modos textos, dos modos gráficos, con 16 colores y sonido mono mejorado (con respecto al VG 8020/00) que conseguía mediante un controlador integrado de sonido y periféricos (S3527 - MSX Port Controler and Software controller Sound Generator). Esta revisión de la placa base (con el IC S3257, en lugar de los IC 8255 y GI AY 3-8919) produjo incompatibilidad con algunos programas (se solucionaba introduciendo la instrucción: ''poke -1,170''). Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la izquierda) encima del teclado. A la derecha tenía un diodo de encendido (POWER) y otro de mayúsculas (CAPS). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte frontal, debajo del teclado (a la izquierda) tenía dos conectores (DB-9) de joystick.

En la parte posterior tenía (de izquierda a derecha: un conector de alimentación (la fuente de alimentación era interna), un pulsador de reinicio (RESET/DEPART), un puerto paralelo para impresora (PRINTER), un conector DIN-8 para el reproductor de casete (REC/MAG), un conector DIN-8 de vídeo compuesto (PAL) y sonido (MONITOR) y un conector RF (PAL) para la TV (TV UHF 36)

El interruptor de encendido/apagado (I/O) estaba situado en el lateral derecho.

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior. La placa base quedaba medio oculta debajo del teclado.

Con relación a la primera versión PAL del ordenador, la placa base de nuevo diseño supuso la reducción del número de IC,s (de unos 50 a pocos más de 10). El procesador de Zilog (Z8400APS Z80 CPU) está, en esta nueva placa, a la derecha. La ROM (Z-4 INT REV1 1985 MICROSOFT), de 32K, está próxima a los puertos de los cartuchos. A la izquierda de la ROM está el procesador de vídeo (TMS9129L) y, a su izquierda, los dos IC,s de VRAM (MBB1416-10), de 8K de RAM cada uno. Los dos IC,s de RAM (MBB1464-12), de 32K cada uno, están situados debajo de la ROM. El IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el inteface de control periféricos, está situado en el reverso de la placa en la esquina inferior derecha (no visible en la fotografía) con la inscripción IC U1 S-3567.

Caja de embalaje

Ajustada al tamaño del ordenador. En la parte superior se indican los accesorios y periféricos que se pueden conectar (cassete recorder, printer, floppy disk drive, ROM cartridges, RAM expansion, cartridges, handcontrols, pre-recorder MSX software en audio cassettes).

Cartuchos

Se dispone de los siguientes cartuchos:

Sky Jaguar (Konami)
Tennis (Konami)
Sony Hit Bit UR-843-2 (demo)
MR CHIN (HAL)
Dragon Quest (mega-rom 128K, de ENIX)
Pro Yakyuu Family Stadium Race (NAMCO) (cartucho MSX 2),

NMS 8220. El primer MSX2 de Philips

Después del éxito obtenido con el VG 8020 (MSX), Philips entró en el mercado de los ordenadores MSX-2, con 128K de VRAM y nuevos circuitos de vídeo y de audio. El primer MSX-2 de Philips (NMS 8220) tenía 64K de RAM, 128K de VRAM y una ROM con el BASIC MSX-2. Tenía además un programa de diseño gráfico "Graphics Designer" un IC adicional. Fue el único MSX-2 de Philips que salió a la venta sin disquetera interna y el primer ordenador "NMS" (New Media Systems). La carcasa era similar a la que tenía el anterior medelo (VG 8020), aunque con diferente tono de color. En el manual técnico se indicaban las dos versiones del ordenador:

NMS 8220/00, con teclado "qwerty"
NMS 8220/16, con teclado "qwerty" español (spanish version)

En el manual técnico también se indicaba que la única diferencia entre las dos versiones era el teclado.

Con el cambio del nombre a "NMS" y la inclusión del programa de diseño gráfico en la ROM, se pretendía dar el ordenador un empleo más público profesional (de "VG" de "Vídeo Game" se pasó "NMS" de "New Media Systems"). Aunque sin disquetera y el programa incorporado en la ROM, similar a otros que se podían adquirir en cartucho, el ordenador no tenía el suficiente aliciente para que un usuario se actualizara a este modelo.

Philips NMS 8220 (versión NMS 8220/00) (1985)

Adquirido en Los Países Bajos. Nº de Serie: FF00 638041391 (made in Japan)

Ordenador MSX2 comercializado en Europa por Philips. Formaba parte de la tercera serie de ordenadores MSX distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000 y VG 8010 de 1984) fueron de fabricación europea, mientras que los de la segunda (VG 8020) ya fueron de fabricación japonesa (Philips encargó el desarrollo y producción a la empresa Kyocera). El primer MSX2 de Philips, el NMS 8220 también fabricado por Kyocera, mantenía la apariencia externa del modelo anterior (VG 8020) aunque se le había añadido un euroconector estándar (se podía utilizar en los países europeos, independientemente de la modulación PAL o SECAM de la señal RF). Internamente se diferenciaba por su mayor memoria VRAM (de 16K pasó a 128K) y por incluir (en 16K de ROM el nuevo BASIC Extendido (además del BASIC MSX de 32K) y un programa de diseño gráfico (Graphics Designer) de otros 16K de ROM. El Philips NMS 8220/00 (este ordenador) se vendió en los Países Bajos, con teclado "qwerty", modulación PAL y euroconector, aunque también se comercializó en otros países europeos (también en Francia). En España se vendió una versión específica con teclado "qwerty" español.

El NMS 8220/00, incorporaba un procesador Z80, con 64K de RAM (en dos ICs) para el usuario, 128K de VRAM (en cuatro IC,s) y una ROM de 64 K (en dos IC,s): 48K para el BASIC MSX y BASIC Extendido (en un IC de 128K, del que solo utiliza 48K, quedando 80K libres) y 16K para la aplicación "Graphics Designer" (en otro IC). Disponía de tres modos texto, tres modos gráficos (con 4 y 16 colores de una paleta de 512) y sonido mejorado (mono). Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la izquierda) encima del teclado. A la derecha tenía un diodo de encendido (POWER) y otro de mayúsculas (CAPS). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (la fuente de alimentación era interna), un pulsador de reinicio (RESET/DEPART), un puerto paralelo de impresora (PRINTER/IMPRIMANTE), un conector DIN-8 (REG/MAG) para el reproductor de casete, un euroconector (AUDIO VIDEO OUT), conector DIN-8 (MONITOR/MONITEUR) de vídeo compuesto y sonido y un conector RF para la TV (TV UHF 36 PAL).

Los dos conectores de joystick estaban situados en el bisel frontal de la carcasa inferior (abajo a la izquierda).

En el lateral derecho tenía un interruptor de encendido apagado (O/I).

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior. La placa base quedaba medio oculta debajo del teclado.

El procesador de Zilog (Z8400APS Z80 CPU) está situado en una línea inferior cerca del puerto para cartuchos. A la derecha del procesador están los dos IC,s con la ROM: el IC de 128K (M531000-52 1986 MICROSOFT) con el BASIC (48K) y 80K libres y el IC de 16K (MBM27128-25) con la aplicación de diseño gráfico (el IC de ROM M531000-52 es un MSM531000RS de 128K, de los cuales solo se utilizan 48K). El procesador de vídeo (según el manual técnico, es un VDP V9938) esta a la izquierda del procesador (oculto debajo del difusor de calor). Los cuatro IC,s de memoria dedicada a VRAM (MBB1464-12) de 32K cada uno, están situados a la izquierda del procesador de vídeo y los dos IC,s de RAM para el usuario (MBB1464-12), también de 32K cada uno, están debajo del procesador. Además, en una línea inferior, tiene el IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el inteface de control periféricos y, a la derecha (debajo de la ROM) un nuevo circuito integrado "gate array" específico de Kyocera (M60003A).

En el manual técnico se indican las características del ordenador (procesador, RAM de 64K, VRAM de 128K, ROM de 48K y ROM de 16K para la aplicación gráfica) y en el esquema se identifica el IC de ROM (MSM53001RS).

Según la ficha técnica, el IC MSM53001RS tiene 128K de ROM.

Philips NMS 8220 (versión NMS 8220/16) (1985)

Adquirido en España. Nº de Serie: FF00 638040509 (made in Japan)

Ordenador MSX2 con teclado "qwerty" español, vendido en España por Philips. Formaba parte de la tercera serie de ordenadores MSX distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000 y VG 8010 de 1984) fueron de fabricación europea, mientras que los de la segunda (VG 8020) ya fueron de fabricación japonesa (Philips encargó el desarrollo y producción a la empresa Kyocera). El primer MSX2 de Philips, el NMS 8220 también fabricado por Kyocera, mantenía la apariencia externa del modelo anterior (VG 8020) aunque se le había añadido un euroconector estándar (se podía utilizar en los países europeos, independientemente de la modulación PAL o SECAM de la señal RF). Internamente se diferenciaba por su mayor memoria VRAM (de 16K pasó a 128K) y por incluir (en 16K de ROM el nuevo BASIC Extendido (además del BASIC MSX de 32K) y un programa de diseño gráfico (Graphics Designer) de otros 16K de ROM. El Philips NMS 8220/20 con teclado "qwerty" estándar, modulación PAL y euroconector se vendió en varios países europeos. El Philips NMS 8220/16 (este ordenador) se vendió en España con teclado "qwerty" español (con "ñ"), modulación PAL y euroconector. El teclado español (spanish versión) se diferenciaba del estándar "qwerty" en tres teclas.

El NMS 8220/16, incorporaba un procesador Z80, con 64K de RAM (en dos ICs) para el usuario, 128K de VRAM (en cuatro IC,s) y una ROM de 64 K (en dos IC,s): 48K para el BASIC MSX y BASIC Extendido (en un IC de 128K, del que solo utiliza 48K, quedando 80K libres) y 16K para la aplicación "Graphics Designer" (en otro IC). Disponía de tres modos texto, tres modos gráficos (con 4 y 16 colores de una paleta de 512) y sonido mejorado (mono). Los dos puertos para cartuchos (con tapa) estaban situados en la carcasa superior (a la izquierda) encima del teclado. A la derecha tenía un diodo de encendido (POWER) y otro de mayúsculas (CAPS). Su teclado era "qwerty" español con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte posterior tenía (de izquierda a derecha): un conector de alimentación (la fuente de alimentación era interna), un pulsador de reinicio (RESET/DEPART), un puerto paralelo de impresora (PRINTER/IMPRIMANTE), un conector DIN-8 (REG/MAG) para el reproductor de casete, un euroconector (AUDIO VIDEO OUT), conector DIN-8 (MONITOR/MONITEUR) de vídeo compuesto y sonido y un conector RF para la TV (TV UHF 36 PAL).

Los dos conectores de joystick estaban situados en el bisel frontal de la carcasa inferior (abajo a la izquierda).

En el lateral derecho tenía un interruptor de encendido/apagado (O/I).

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior. La placa base quedaba medio oculta debajo del teclado.

El procesador de Zilog (Z8400APS Z80 CPU) está situado en una línea inferior cerca del puerto para cartuchos. A la derecha del procesador están los dos IC,s con la ROM: el IC de de 128K (M531000-61 SPAIN 1986 MICROSOFT) con el BASIC (48K) y 80K libres y el IC de 16K (MBM27128-25) con la aplicación de diseño gráfico. El IC de ROM M531000-61 es un MSM531000RS de 128K, de los cuales solo se utilizan 48K). El procesador de vídeo (según el manual técnico, es un VDP V9938) esta a la izquierda del procesador (oculto debajo del difusor de calor). Los cuatro IC,s de memoria dedicada a VRAM (MBB1464-15) de 32K cada uno, están situados a la izquierda del procesador de vídeo y los dos IC,s de RAM para el usuario (MBB1464-15), también de 32K cada uno, están debajo del procesador. Además, en una línea inferior, tiene el IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el inteface de control periféricos y, a la derecha (debajo de la ROM) un nuevo circuito integrado "gate array" específico de Kyocera (M60003A)..

Según la ficha técnica, el IC MSM53001RS tiene 128K de ROM.

Ordenadores MSX 2 de Philips con disquetera

La denominación NMS (New Media System) se continuó en los siguientes ordenadores de Philips, con una sola excepción: la siguiente serie VG 8230/ VG 8235 que fueron los últimos ordenadores de Philips que emplearon la denominación "VG".

VG 8230/8235 (MSX-2)

Los primeros ordenadores de la serie (VG 8230 y VG 8235) se diseñaron con una disquetera interna de 360K (SS/DD). Fabricados por NEC en Japón, la única diferencia entre las dos modelos era su memoria RAM (64K en el VG 8230 y 128K en el VG 8235). Varias de las mejoras de los ordenadores MSX2 se gestionaban desde el segundo bloque de 64K y por ese motivo no se implementaron en el VG 8230. La serie se continuó con el NMS 8245, con disquetera de 720K (DS/DD). Otro ordenador de la serie, el VG 8240, no llegó a salir al mercado. Las versiones fueron:

El Philips VG 8230 tuvo una sola versión:

VG 8230/00, con teclado qwerty

El Philips VG 8235, tuvo tres versiones iniciales (con manual de servicio único) con tres diferentes teclados: el estándar "qwerty", el francés "azerty" y el alemán "qwertz"

VG 8235/00, con teclado qwerty
VG 8235/02, con teclado qwertz
VG 8235/19, con teclado azerty

En el manual de servicio de estas tres primeras versiones se indica que: "El asignador de memoria del VG8235/00/02/19, puede dar problemas (segundo banco de memoria no es accesible). Solución: Instale un condensador de 1nF entre el pin-7-U23 y 8-U23 (GND)". Es de suponer que esa deficiencia fuera corregida en las siguientes versiones.

El Philips VG 8235 tuvo otras cinco versiones más (con un segundo manual de servicio para todas ellas):

VG 8235/20, con teclado qwerty
VG 8235/36, con teclado qwerty
VG 8235/22, con teclado qwertz
VG 8235/29, con teclado qwertz
VG 8235/39, con teclado azerty

En esta ocasión Philips optó por diseñar un ordenador que pudiera utilizarse en cualquiera TV o monitor independientemente del mercado al que fuera dirigido. Con un conector RF, un conector DIN de vídeo compuesto y el euro-conector cubría todas las posibilidades en su área de influencia. El euro-conector estaba ya implantado en los países en los que la versión de TV era SECAM por lo que no era necesario tener una versión específica para la zona. La única diferencia sería en el teclado: el estándar "qwerty", el francés "azerty" y el alemán "qwertz" (los conectores eran los mismos en todas las versiones).

Philips NMS 8245 (MSX2).

Con este ordenador, Philips cambió definitivamente la denominación inicial de "VG" a "NMS" y ya contaba con una disquetera de 720K (DS/DD). Sin que la lista sea definitiva, salieron al mercado las siguientes versiones:

NMS 8245/00, con teclado "qwerty"
NMS 8245/16, con teclado "qwerty" (versión española)
NMS 8245/19, con teclado "azerty"

En Italia también se vendió como Phonola NMS 8245

Philips VG 8235 (versión VG 8235/20) (1986)

Adquirido en Holanda. Nº de serie:FF01 639041246 (made in Japan)

Versión del VG 8235 (MSX2) con teclado "qwerty" comercializado en Europa por Philips. Formaba parte de la cuarta serie de ordenadores MSX (y la segunda MSX2) distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000/8010), fabricados en Europa a principios de 1984, no cumplían el estándar MSX (no tenían conector de impresora). Por ese motivo, fueron sustituidos, antes de finalizar el año, por los VG 8020 de fabricación japonesa (Philips encargó el desarrollo y producción a la empresa Kyocera). El siguiente ordenador, el NMS 8220 (1985), fue el primer MSX2 de Philips (fabricado sin disquetera por Kyocera, su apariencia externa era similar al modelo anterior). La cuarta serie (VG 8230, VG 8235 y NMS 8240) se diseñó con una disquetera interna de 360K en los modelos VG 8230 y VG 8235 y de 720K en el NMS 8245. Los ordenadores tuvieron versiones con teclado "qwerty", teclado "azerty" francés y teclado "qwertz" alemán (cada una con una o dos revisiones de la placa). Todos los modelos se fabricaron con conector de vídeo RGB (euroconector) por lo que eran compatibles en todos los países europeos. El Philips 8235/20 (este ordenador) con teclado "qwerty" estaba destinado al mercado europeo en general. Su placa base tenía la primera revisión de las versiones con teclado "qwerty".

El VG 8235/20 incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s), 128K de VRAM (en cuatro IC,s) y 64K de ROM (en un IC de 128K), utilizando 48K para el BASIC Microsot (Basic y BASIC Extendido) y 16K para la disquetera. Disponía de dos modos texto, siete modos gráficos con 256 colores y sonido mono. Uno de los puertos para cartuchos (con tapa) estaba situado en la carcasa superior (centrado) encima del teclado (el segundo estaba en la parte posterior). A la izquierda tenía un pulsador de reinicio (RESET), un diodo de encendido (POWER), un diodo de mayúsculas (CAPS) y un diodo de lectura de la disquetera (FDD BUSSY). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte posterior tenía: el segundo puerto de cartuchos (SLOT 2) (con tapa), un conector RF (TV UHF 36 PAL), un conector DIN-8 (REC/MAG) para el reproductor de casete, un conector de impresora (PRINTER), un conector DIN-8 (MONITOR) de vídeo compuesto y soido, el interruptor de encendido/apagado (POWER I/O), el conector de alimentación (AC 220V y, en una línea inferior, un euroconector y un conector para una disquetera externa.

En el lateral derecho tenía la disquetera interna (SSDD, 360K) y los dos conectores de joystick (HAND CONTROL 1/2).

El teclado tenía la posibilidad de modificar su inclinación. Se podía ajustar empleando las dos pestañas laterales.

Para acceder al interior se extraían cinco tornillos (dos de la carcasa inferior y tres de la parte posterior) y se levantaba la carcasa superior con el teclado. La placa base quedaba oculta debajo de la tarjeta de vídeo y de la disquetera. Al retirar la placa de vídeo quedaban a la vista los IC,s principales.

El procesador Z80 de Zilog (Z8400APS Z80 CPU) está situado a la derecha a la altura de los conectores de joystick. Los IC,s de RAM (HM504464P-12), de 32K cada uno, están alineados y centrados en la placa: cuatro de ellos (U3-U6), los más cercanos al procesador, eran la RAM a disposición del usuario y los otros cuatro (U16-U19), próximos al IC de vídeo, eran de VRAM (el IC de vídeo está oculto debajo del difusor metálico). El IC de control de la disquetera (TMS2793NL MAS_ 63103), está situado en una línea inferior (desplazado a la izquierda). El IC de ROM de Kyocera (M531000-58), de 128K, distribuidos entre BASIC Microsoft Rev.1 (MSX BASIC, de 32K y MSX BASIC extendido de 16K) , la disquetera (16K) y 64K libres (según el manual técnico el IC de ROM es un MSM531000RS de 128K). En una línea intermedia, a la izquierda de la ROM, tiene dos IC,s de forma cuadrada: el IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el IC de control periféricos y el circuito integrado "gate array"(M60003A) específico de Kyocera (en las primeras versiones (00 qwerty, 02 qwertz y 19 azerty), la ROM estaba en dos IC,s).

En el Manual técnico de las versiones VG 8235/20/22/29/36/39 se especifica la memoria RAM (128K), la VRAM (128K), la ROM (48K) y la ROM de la disquetera (16K) y como está distribuida la ROM (MSX BASIC 32K y Expanded BASIC 16K).

EL IC de ROM se identifica como un MSM531000RS. En la hoja de datos del IC de ROM está indicada la memoria (128K)

Philips VG 8235 (versión VG 8235/39) (1986)

Adquirido en Francia. Nº de serie: FF00 635040048 (fabriqué au Japon)

Versión del VG 8235 (MSX2) con teclado "azerty" comercializado en Francia por Philips. Formaba parte de la cuarta serie de ordenadores MSX (y la segunda MSX2) distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000/8010), fabricados en Europa a principios de 1984, no cumplían el estándar MSX (no tenían conector de impresora). Por ese motivo, fueron sustituidos, antes de finalizar el año, por los VG 8020 de fabricación japonesa (Philips encargó el desarrollo y producción a la empresa Kyocera). El siguiente ordenador, el NMS 8220 (1985), fue el primer MSX2 de Philips (fabricado sin disquetera por Kyocera, su apariencia externa era similar al modelo anterior). La cuarta serie (VG 8230, VG 8235 y NMS 8240) se diseñó con una disquetera interna de 360K en los modelos VG 8230 y VG 8235 y de 720K en el NMS 8245. Los ordenadores tuvieron versiones con teclado "qwerty", teclado "azerty" francés y teclado "qwertz" alemán (cada una con una o dos revisiones de la placa). Todos los modelos se fabricaron con conector de vídeo RGB (euroconector) por lo que eran compatibles en todos los países europeos. El Philips 8235/39 (este ordenador) con teclado "azerty" estaba destinado al mercado francés. Su placa base tenía la primera (y única) revisión de las versiones con teclado "azerty". Las versiones "azerty" (francesa) y la "qwerty" estándar se digerenciaban por el teclado y por la tonalidad más clara del color de la carcasa de la versión francesa.

El VG 8235/39 incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s), 128K de VRAM (en cuatro IC,s) y 64K de ROM (en un IC de 128K), utilizando 48K para el BASIC Microsot (Basic y BASIC Extendido) y 16K para la disquetera. Disponía de dos modos texto, siete modos gráficos con 256 colores y sonido mono. Uno de los puertos para cartuchos (con tapa) estaba situado en la carcasa superior (centrado) encima del teclado (el segundo estaba en la parte posterior). A la izquierda tenía un pulsador de reinicio (RESET), un diodo de encendido (POWER), un diodo de mayúsculas (CAPS) y un diodo de lectura de la disquetera (FDD BUSSY). Su teclado era "azerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En el lateral derecho tenía la disquetera interna (SSDD, 360K) y los dos conectores de joystick (HAND CONTROL 1/2).

El teclado tenía la posibilidad de modificar su inclinación. Se podía ajustar empleando las dos pestañas laterales.

El procesador Z80 de Zilog (Z8400APS Z80 CPU) está situado a la derecha a la altura de los conectores de joustick. Los IC,s de RAM (MB81464P-15), de 32K cada uno, están alineados y centrados en la placa: cuatro de ellos (U3-U6), los más cercanos al procesador, eran de RAM para el usuario y otros cuatro (U16-U19) próximos al IC de vídeo eran de VRAM (el IC de vídeo está oculto debajo del difusor metálico). El IC de control de la disquetera (TMS2793NL MAS_ 63103), está situado en una línea inferior (desplazado a la izquierda). El IC de ROM de Kyocera (M531000-53), de 128K, distribuidos entre BASIC Microsoft Rev.1 (MSX BASIC, de 32K y MSX BASIC extendido de 16K), la disquetera (16K) y 64K libres (según el manual técnico el IC de ROM es un MSM531000RS de 128K). En una línea intermedia, a la izquierda de la ROM, tiene dos IC,s de forma cuadrada: el IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el IC de control periféricos y el circuito integrado "gate array" específico de Kyocera (M60003A). En las primeras versiones (8235/00 qwerty, 8236/02 qwertz y 8235/19 azerty), la ROM estaba en dos IC,s.

EL IC de ROM se identifica como un MSM531000RS. En la hoja de datos del IC de ROM está indicada la memoria (128K)

Philips NMS 8245 (versión NMS 8245/00) (1986)

Adquirido en Alemania. Nº de serie JM007 34031602 (made in Japan)

Versión del NMS 8245 (MSX2) con teclado "qwerty" comercializado en Europa por Philips. Formaba parte de la cuarta serie de ordenadores MSX (y la segunda MSX2) distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000/8010), fabricados en Europa a principios de 1984, no cumplían el estándar MSX (no tenían conector de impresora). Por ese motivo, fueron sustituidos, antes de finalizar el año, por los VG 8020 de fabricación japonesa (Philips encargó el desarrollo y producción a la empresa Kyocera). El siguiente ordenador, el NMS 8220 (1985), fue el primer MSX2 de Philips (fabricado sin disquetera por Kyocera, su apariencia externa era similar al modelo anterior). La cuarta serie (VG 8230, VG 8235 y NMS 8240) se diseñó con una disquetera interna de 360K en los modelos VG 8230 y VG 8235 y de 720K en el NMS 8245. Todos los modelos se fabricaron con conector de vídeo RGB (euroconector), por lo que eran compatibles en todos los países europeos. El NMS 8245 tuvo versiones con teclado "qwerty", "qwerty" español y "azerty" francés. La versión "qwerty" se vendió también en Italia como Phonola NMS 8245. El Philips NMS 8245/00 (este ordenador) se vendió en Alemania, con teclado "qwerty" internacional y disquetera disquetera interna de 720K (DS/DD), aunque la ROM es del teclado "qwerty" internacional español (INT. SPAIN).

El Philips NMS 8245/00 incorporaba un procesador Z80, 128K de RAM (en cuatro IC,s), 128K de VRAM (en cuatro IC,s) y 64K de ROM (en un IC de 128K), utilizando 48K para el BASIC Microsot (Basic y BASIC Extendido) y 16K para la disquetera. Disponía de dos modos texto, siete modos gráficos con 256 colores y sonido mono. Uno de los puertos para cartuchos (con tapa) estaba situado en la carcasa superior (centrado) encima del teclado (el segundo estaba en la parte posterior). A la izquierda tenía un pulsador de reinicio (RESET), un diodo de encendido (POWER), un diodo de mayúsculas (CAPS) y un diodo de lectura de la disquetera (FDD BUSSY). Su teclado era "qwerty" con cinco teclas (dobles) de función (F1 a F10) en una línea superior y cuatro teclas de dirección a la derecha.

En la parte posterior tenía el segundo puerto para cartuchos (con tapa), un conector DIN-8 (REC/MAG) para el reproductor de casete, un conector DIN-8 de vídeo compuesto y sonido (MONITOR), un puerto de impresora (PRINTER), un euroconector de vídeo RGB y sonido (AUDIO/VIDEO OUT), un conector RF a la TV (TV UHF 36 PAL) y el conector del cable de alimentación.

En el lateral derecho tenía una disquetera (3,5" DSDD) y los dos conectores de joystick (HAND CONTROL 1/2)

En el lateral izquierdo tenía el interruptor de encendido/apagado (I/O).

Para acceder al interior se extraían cuatro tornillos (dos de la carcasa inferior y dos de la parte posterior) y se levantaba la carcasa superior. La placa base quedaba oculta debajo del teclado, de la tarjeta de vídeo y de la disquetera.

El procesador Z80 de Zilog (Z0840004PSC Z80 CPU) está situado a la derecha. Los cuatro IC,s de RAM (un MB81464-12 y tres TMS4464-12NL) de 32K cada uno están centrados (abajo). Los cuatro IC,s de VRAM (tres MB81464-12 y un TMS4464-12NL), de 32K cada uno, están a la izquierda cerca del IC generador de vídeo (tapado por el difusor de calor). El IC de ROM (RP231024D, Philips ver 1.6 INT SPAIN) de 128K, está a la izquierda del procesador (de los 128K de ROM, solo se utilizan 64K). En una línea intermedia, a la izquierda de la ROM, tiene dos IC,s de forma cuadrada: el IC MSX-ENGINE de Yamaha (S3527) que incluye el generador de sonido (compatible AY-3-8910) y el IC de control periféricos y el circuito integrado "gate array" específico de Kyocera (M60003A)

En el manual están indicadas las características: procesador (Z80 A), RAM (128K), VRAM (128K), ROM (48K) y ROM de la disquetera (16K).

Philips NMS con teclado independiente

Al NMS 8245 le siguieron otros modelos (sobremesa) con teclado independiente diseñados por Sanyo: NMS 8250 (1986) con 128K, con una disquetera (DSDD) o con dos disqueteras (en este caso la versión se denominaba NMS 8255) y, por último, el NMS 8280 (1987) también con 128K de RAM y dos disqueteras, a lo que se añadía un digitalizador de vídeo y superposición de gráficos.

Philips NMS 8250

Modelo de sobremesa con teclado independiente y una disquetera (versión NMS 8250) o dos disqueteras (versión NMS 8255). Fabricado por Sanyo, era similar a los ordenadores de la empresa japonesa MPC-25FS (128K de RAM y una disquetera) y MPC-25FK (128K de RAM y dos disqueteras). Salieron al mercado (sin que la lista sea definitiva) las siguientes versiones:

NMS 8250/00, con teclado "qwerty" y una disquetera.
NMS 8255/00, con teclado "qwerty" y dos disqueteras.
NMS 8250/16, con teclado "qwerty" español y una disquetera.
NMS 8255/16, con teclado "qwerty" español y dos disqueteras
NMS 8250/19, con teclado "azerty" y una disquetera.
NMS 8255/19, con teclado "azerty" y dos disqueteras.

Philips NMS 8280

Último ordenador MSX2 de Philips. Disponía de teclado independiente y dos disqueteras. Salieron al mercado las siguientes versiones:

NMS 8280/00, con teclado "qwerty"
NMS 8280/02, con teclado alemán "qwertz"
NMS 8280/16, con teclado "qwerty" español
NMS 8280/19, con teclado "azerty" francés

También se vendió en Italia como Phonola NMS 8280.

Philips NMS 8250 (versión NMS 8255/00)

Adquirido en Holanda. Nº de serie: FF007 27014542 (made in Japan)

Primer modelo MSX2 de Philips con módulo de sobremesa (unidad central) y una o dos disqueteras y teclado independiente. Formaba parte de la quinta serie de ordenadores MSX (y la tercera MSX2) distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000/8010), fabricados en Europa a principios de 1984, no cumplían el estándar MSX y por ese motivo, fueron sustituidos antes de finalizar el año, por los VG 8020 de fabricación japonesa (Kyocera). El siguiente ordenador, el NMS 8220 (1985), fue el primer MSX2 de Philips (sin disquetera). La cuarta serie se diseñó con disquetera interna de 360K (VG 8230 y VG 8235) y de 720K (NMS 8245). Le siguieron dos modelos de sobremesa diseñados por Sanyo con teclado independiente: NMS 8250 (1986) de 128K (con versiones de una disquetera, el NMS 8250 o dos disqueteras, el NMS 8255) y el NMS 8280 (1987) con 128K de RAM, dos disqueteras y un digitalizador de vídeo. El NMS 8250/8255 tuvo versiones con teclado "qwerty", "qwerty "español y "azerty" francés. El NMS 8250, versión NMS 8255/00 (este ordenador), se vendió en los Países Bajos, aunque diseñado con teclado "qwerty", dos disqueteras y conector de vídeo RGB (euroconector), se comercializó también en otros países europeos (en España se vendió una versión con teclado "qwerty" español y en Francia otra con teclado "azerty" francés.

Philips NMS 8250 (versión NMS 8255/00) incorporaba un procesador Z80 A, 128K de RAM (en cuatro IC,s), 128K de VRAM (en cuatro IC,s) y 64K de ROM (en tres IC,s uno de 32K para el BASIC, uno de 16K para el BASIC extendido y uno de 16K para la controladora de las disqueteras). Disponía de dos modos texto, siete modos gráficos con un máximo de 256 colores (su paleta era de 512) y sonido en la TV. En la parte frontal tenía dos disqueteras de 3,5" (720K, DS DD). En un nivel inferior, a la izquierda, tenía un interruptor de encendido/apagado y un diodo de encendido y, a derecha, un pulsador de reinicio (RESET).

En la parte posterior tenía: un conector RF (TV UHF 36PAL) con control de sintonización fina (a su izquierda), un conector RCA de luminancia (LUMINANCE), un conector RCA de vídeo (VIDEO) y un conector RCA de sonido (AUDIO). Debajo de ellos tenía un conector DIN-8 (REG/MAG) para el reproductor de casete y, a su derecha, dos conectores para ratón o joystick (HAND CONTROL/ MANETTES). En la parte central estaba situado el puerto de impresora paralelo Centronics (PRINTER/IMPRIMANTE), el euro-conector con vídeo RGB y sonido (AUDIO/VIDEO OUT)) y el conector del teclado (KEYBOARD/ CLAVIER). A la derecha tenía el cable de alimentación de ordenador y la etiqueta con el modelo (NMS 8255/00)

Los dos puertos para cartuchos estaban situados en el lateral derecho.

Para acceder al interior se extraían siete tornillos (cinco de la parte posterior y dos de la carcasa inferior). y se desliza la carcasa superior hacia atrás. La placa base quedaba oculta debajo de las dos disqueteras y de la tarjeta gráfica. La fuente de alimentación estaba en un lateral.

En el manual de servicio se especifica el procesador (Z80A), la RAM de 128K en cuatro IC,s 81464-12 de 32K (zócalos 102, 102, 104, 105), la VRAM de 128K en cuatro ICs 81464-12 de 32K (zócalos 133, 124, 135 y 136), la ROM de 48K en dos IC,s, un 27256 de 32K para el BASIC (zócalo 119) y un 27128 de 16K para el BASIC extendido (zócalo 120) y la ROM de 16K para la unidad de disco en un IC 27128 (zócalo 117).

Los IC,s de ROM están especificados en el diagrama: IC 117 DISK ROM 27128 (16K), IC 118 EXP ROM 27128 (16K) y IC 119 BASIC ROM 27256 (32K).

El teclado.

En este caso. el ordenador tenía un teclado "qwerty" internacional, con teclado numérico y teclas de dirección a la derecha.

Se ha hecho una prueba de funcionamiento inicial y el ordenador arranca con el clásico menú MSX. Todas las teclas funcionan correctamente. La prueba también se ha llevado a cabo con el NMS 8280/16 (versión española) de la colección. La letra "ñ" y la "Ñ" salen en pantalla al teclear los caracteres ":" y ":" (punto y coma y dos puntos) de este teclado.

El ordenador se adquirió en los Países Bajos. Durante el envío ha debido recibir un golpe rompiéndose la parte frontal de plástico (se rompieron las sujeciones de los tornillos y los laterales). Se ha reparado en parte con pegamento y se ha disimulado la rotura con una pegatina.

Philips NMS 8280 (versión NMS 8280/16) (1987)

Adquirido en España (donación). Nº de serie: FF006 08000041 (made in Japan)

Segundo modelo MSX2 de Philips con módulo de sobremesa (unidad central) con dos disqueteras y teclado independiente. Formaba parte de la quinta serie de ordenadores MSX (y la tercera MSX2) distribuidos por la empresa europea. Los ordenadores de la primera serie (VG 8000/8010), fabricados en Europa a principios de 1984, no cumplían el estándar MSX y por ese motivo, fueron sustituidos antes de finalizar el año, por los VG 8020 de fabricación japonesa (Kyocera). El siguiente ordenador, el NMS 8220 (1985), fue el primer MSX2 de Philips (sin disquetera). La cuarta serie se diseñó con disquetera interna de 360K (VG 8230 y VG 8235) y de 720K (NMS 8245). Le siguieron dos modelos de sobremesa diseñados por Sanyo con teclado independiente: NMS 8250 (1986) de 128K (con versiones de una disquetera, el NMS 8250 o dos disqueteras, el NMS 8255) y el NMS 8280 (1987) con 128K de RAM, dos disqueteras y un digitalizador de vídeo. El NMS 8280 tuvo versiones con teclado "qwerty", "qwerty "español y "azerty" francés. En Italia se vendió como Phonola NMS 8280. Se diferenciaba del modelo anterior (NMS 8250) por las prestaciones añadidas que le proporcionaba su nuevo digitalizador de vídeo y de superposición de gráficos. El Philips NMS 8250/16 (este ordenador), con dos disquetera y conector RGB (euroconector) se vendió en España con teclado "qwerty" español,.

El Philips NMS 8280 (8280/16) incorporaba un procesador Z80 A, 128K de RAM (en cuatro IC,s), 128K de VRAM (en cuatro IC,s) y 64K de ROM (en tres IC,s uno de 32K para el BASIC, uno de 16K para el BASIC extendido y uno de 16K para la controladora de las disqueteras). Disponía de dos modos texto, siete modos gráficos con un máximo de 256 colores (su paleta era de 512) y sonido en la TV. En la parte frontal tenía dos disqueteras de 3,5" (720K, DS DD) y los controles de digitalización de vídeo.

En la parte frontal, debajo de las disqueteras (de izquierda a derecha) tenía: un interruptor de encendido/apagado, un diodo de encendido y los controles del digitalizador de vídeo y superposición de gráficos (IMAGE DIGITIZATION / GRAPHICS SUPERIMPOSITION): Selector de entrada de la señal de vídeo (SOURCE SELECT) con tres "led" a su derecha (AV IN/OUT, AV IN, SUPER IMPOSE), nivel (LOW/HI) del digitalizador (DIGITIZE LEVEL), mezclador (EXT/INT) de audio (AUDIO MIX) y, por último, un mezclador (EXT/GRAPHICS) de vídeo (VIDEO MIX) que tenía que estar en la posición "GRAPHICS" (a la derecha) para que se pueda ver la imagen en la pantalla (a través del cable euroconector). A la derecha disponía de un pulsador de reinicio (RESET).

En la parte posterior tenía: un conector RF (TV UHF 36 PAL) con control de sintonización fina (a su izquierda), un conector RCA de entrada de vídeo (VIDEO IN), un conector RCA de entrada de audio (AUDIO IN L/R ("R" estaba anulado), un conector RCA de salida vídeo (VIDEO/LUM OUT) con un selector de vídeo/luminancia (VIDEO/LUM) y un conector RCA de salida de audio (AUDIO OUT R/L ("L" estaba anulado). Debajo de los conectores de vídeo y audio tenía un conector DIN-8 para el reproductor de casete (REG/MAG) y, a su derecha, dos conectores para ratón o joystick (HAND CONTROL/ MANETTES). En la parte central tenía un puerto de impresora paralelo Centronics (PRINTER/IMPRIMANTE), el euroconector con vídeo RGB y sonido (AUDIO/VIDEO IN OUT)) y el conector del teclado (KEYBOARD/CLAVIER). A la derecha tenía el cable de alimentación (la fuente de alimentación era interna) y la etiqueta con el modelo (NMS 8280/16).

Los dos puertos para cartuchos estaban en el lateral derecho.

Para acceder al interior se extraían siete tornillos (cinco de la parte posterior y dos de la carcasa inferior) y se deslizaba la carcasa superior hacia atrás. La placa base quedaba oculta debajo de las dos disqueteras y de la tarjeta gráfica. La fuente de alimentación estaba en un lateral.

En el manual de servicio se especifica el procesador (Z80A), la RAM de 128K en cuatro IC,s 81464-12 (zócalos 102, 102, 104, 105), la VRAM de 128K en cuatro ICs 81464-12 (zócalos 133, 124, 135 y 136), la ROM de 48K en dos IC,s, un 27256 de 32K, para el BASIC (zócalo 119) y un 27128, de 16K, para el BASIC extendido (zócalo 120 ) y la ROM de la unidad de disco en un IC 27128, de 16K (zócalo 117).

Los IC,s de ROM están especificados en el diagrama: IC 117 DISK ROM 27128 (16K), IC 118 EXP ROM 27128 (16K) y IC 119 BASIC ROM 27256 (32K).

La carcasa frontal del ordenador presentaba dos roturas (a izquierda y derecha en la parte de arriba), Se ha retocado externamente la carcasa frontal para disimular las partes rotas. El ordenador funciona correctamente apareciendo el menú inicial en pantalla. La prueba de funcionamiento se hizo con el teclado del ordenador NMS 8250 ("qwerty" estándar). Las letras "ñ" y la "Ñ" salen en pantalla en lugar de los caracteres ":" y ":" (punto y coma y dos puntos) del teclado querty estándar.

El teclado es compatible con los modelos NMS 8250 y NMS 8280.

Compatibles MSX de Philips

Philips NMS 801 (1989)

Adquirido en Italia. Nº de serie y lugar de fabricación (Italia) no indicado.

El NMS 801 (1989) forma parte de una pequeña serie de dos ordenadores (NMS 800 y NMS 801) fabricados en exclusiva para el mercado italiano. Los ordenadores se diferenciaban por la conexión a la TV (el NMS 800 tenía un euroconector y el NMS 8001 un conector RF y, además, el euroconector). La serie NMS 800/801 fue desarrollada por la empresa italiana CELINT LTD (anteriormente había diseñado y fabricado una serie de ordenadores Telemáticos de Philips empleados en la red Videotel italiana: NMS 3000, NMS 4000 y NMS 301). El NMS 801 tenía la consideración de compatible MSX (no tenía puerto de cartuchos ni conector de impresora). Había sido diseñado como consola de juegos para un público infantil y juvenil con la única posibilidad de cargar los programas desde cinta de casete. Se vendía en una caja (con asa) con un reproductor de casete, seis cintas de casete (con un total de cincuenta juegos y programas), un joystick y un manual con unas sencillas instrucciones de empleo.

El NMS 801 incorporaba un procesador Z80A, 64K de RAM (en dos IC,s), 16K de VRAM (en dos IC,s) y 32K de ROM (en un IC). En el manual no se indicaban modos texto y gráficos que tenía (solo se especificaba que tenía 16 colores y 32 "sprites"). Su teclado era "qwerty", con un segundo teclado a la derecha con cuatro teclas de dirección y cinco teclas (dobles) de función (F1 a F10).

En la parte posterior tenía el conector para la fuente de alimentación (10V AC 0,9A), el cable de vídeo RGB con euroconector (TV), un conector DIN-8 (REC) para el reproductor de casete, dos conectores de joystick (JOYSTICK 1/2), un conector RF para la TV y un pulsador de reinicio (RESET).

Para acceder al interior se extraían dos tornillos y se retiraba la carcasa superior (con el modulador). La placa base es alargada (el teclado cubre solo una pequeña parte).

El procesador Z8o A (Z8400AB1 Z80ACPU) está a la derecha de la placa (centrado). Los dos IC,s de RAM (TMS4464-12NL), de 32K cada uno, están situados a la derecha del procesador (abajo). Los dos IC,s de VRAM (TMS4416-12NL) están en la esquina superior izquierda de la placa (al lado del generador de vídeo TMS9119NL). El IC de ROM (ST27256-25CP) de 32K, está al lado del procesador (abajo).

El modulador RF marcaba la diferencia entre los dos modelos, el NMS 800 y el NMS 801 (este ordenador). Estaba sujeto a la carcasa superior y unido por varios cables a la placa.

El Manual

Muy sencillo con una treintena de páginas. El manual era el mismo para las dos versiones (NMS 800 y NMS 801). En el manual se indicada la fecha de fabricación y de salida al mercado (1989) y las características técnicas (del NMS 800 sin conector RF). En la versión NMS 801 tenía dos hojas añadidas: en una de ellas se explicaba como conectar el ordenador a una TV sin euro-conector, mediante la salida RF a la TV (solo para los NMS 801) y otra que modificaba una página (8) del manual con las instrucciones de carga de los juegos en casete.

Terminales de comunicaciones de Philips

Philips fabricó terminales para las distintas redes de comunicaciones existentes en distintos países de Europa, principalmente en Francia (red Télétel), en Italia (red Videotel) y en España (red Ibertex). Distintas terminales de la colección se describen en la carpeta de "Ordenadores y terminales de comunicaciones".

Otros ordenadores Philips

Philips P2000T (1981)
Adquirido en España. Nº de serie. FTZ-C-074/80 (made in Austria).

Ordenador empresarial de Philps fabricado en Auistria en 1981 y vendido en los Países Bajos. El P2000T estaba diseñado para trabajos de oficina con conector de vídeo RGB, dos puertos para cartuchos (ampliación de memoria y aplicaciones) y un reproductor de mini cintas de casete de rápida lectura. Se utilizó también en la enseñanza, en este caso con conector RF (PAL) para conectarlo a una TV. Sus prestaciones gráficas estaban limitadas a un solo modo texto (de 40 columnas) y siete colores (no tenía modo gráfico). Su sonido era mono. Una versión, la P2000M (versión profesional) incluía un monitor monocromo con dos disqueteras de 5,25". Otro modelo, el Philips P2000C, era portable y compatible CP/M. El P2000T, tuvo versiones con 16K, 32K, 40 y 64K de RAM (más la RAM del teletexto). En este ordenador la RAM es de 32K (16K en la placa base y 16K en una placa añadida) y la RAM del teletexto es de 2K. La ROM (4K) está en un IC poco conocido de NEC (D2332C)

El Philips P2000T incorporaba un procesador Z80 (Sharp LH0080 Z80-CPU-D), 32K de RAM (en 16 IC,s: ocho en la placa base y otros ocho en una placa añadida), otros 2K de RAM (en un IC) para generar teletexto y 4K de ROM (en un IC), ampliable a 16K con un cartucho externo. Disponía de un solo modo texto (40 columnas) con 7 colores (sin modo gráfico) y sonido interno. En la parte central de la carcasa superior destacaba, a la derecha, su lector de micro casete de rápida lectura de datos. A la izquierda tenía dos puertos para cartuchos: el primero (1) para cartuchos ROM con programas (entre ellos el BASIC) y el segundo (2) se utilizaba para conectar los interfaces de los distintos periféricos.

Sin el cartucho en el puerto 1 (BASIC o programa) el ordenador no funcionaba.

En la parte posterior tenía: el conector de alimentación (de tres pines), un puerto serie para periféricos (impresora), un conector DIN- 6 con salida en color RGB y un conector RF para la TV (en color), El espacio reservado para un conector de vídeo monocromo estaba anulado.

Para acceder al interior se extraían siete tornillos y se retiraba la carcasa superior. La fuente de alimentación estaba a la derecha y la placa base a la izquierda. Al lado del los puertos para cartuchos, tenía una segunda placa (en posición vertical) con varios IC,s de RAM.

El procesador Z80 de Sharp (LH0080 Z80-CPU-D), el IC de mayor tamaño de la placa, estaba centrado cerca de los puertos para cartuchos. Los ocho IC,s de RAM de la placa base (D416C-P), de 2K cada uno están a la derecha del procesador. El IC TMM2016AP-15 con 2K de RAM está en una línea superior a la derecha de los dos IC,s generadores de teletexto (SAA5020 y SAA5050). El IC de ROM (NEC D2332C 587) de 4K está a la derecha cerca de la RAM (arriba). En la placa vertical añadida hay otros ocho IC,s de RAM (TMS4116-15NL) de 2k cada uno. El total de RAM de este ordenador es de 34K (16K en la placa, 16K en la placa añadida y 2K para generar teletexto).

En la placa añadida tiene otros 16K de RAM en ocho IC,s (TMS4116-15NL), de 2K cada uno.

Módulos

Módulo Basic Interpreter 16K P2035 (Philips P2000T) (1983) (1)

Adquirido en España. Nº de serie: WR00447018647 (made in Austria)

Módulo de expansión con el lenguaje de programación BASIC con licencia de Microsoft (BASIC Interpreter 16K), fabricado en Austria en 1983 por la empresa internacional Philips (con sede en los Países Bajos). Además de los ordenadores destinados al consumo doméstico como "Home Computer" (series VG 5000, MSX y MSX2), Philips también diseñó la serie de ordenadores P2000 dedicados al campo empresarial y profesional: el P2000T (con vídeo RGB para trabajo en oficinas y con RF para la enseñanza), el P2000M (vendido con monitor y dos disqueteras, para uso por personal profesional) y el P2000C (versión portable). El P2000T (versiones de 16K, 32K, 40 y 64K de RAM) estaba diseñado con dos puertos para cartuchos (puerto 1 para programas y puerto 2 para periféricos) y un reproductor de mini cintas de casete de rápida lectura (el módulo Basic Interpreter 16K P2035 solo se podía conectar en el puerto 1). La serie P2000 se distribuyó casi en su totalidad en los Países Bajos (el BASIC de este cartucho está en holandés). En el bisel frontal tenía serigrafiado el nombre del módulo (Basic Interpreter 16K P2035) y el número del puerto (1).

El módulo Basic Interpreter 16K P2035 incorporaba cuatro IC de ROM (en este caso NEC D2332C), de 4K cada uno, con el programa BASIC de Microsoft versión 1.1. En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS). Conectado a un ordenador P2000T (versión 32K en este caso), en la pantalla aparecía la versión, el idioma y la RAM disponible:

PHILIPS CASSETE BASIC

Versie 1.1 NL

31.350 bytes vri

En la carcasa inferior tenía una etiqueta con el modelo (TYPE P 2305), una referencia (8702 230 50992), el nombre de la empresa (PHILIPS), el lugar de fabricación (MADE IN AUSTRIA) y el número de serie (WR00447018647). En una segunda etiqueta tenía información correspondiente el programa BASIC (© BY MICROSOFT 1980 PHILIPS 1983 ©). En la carcasa inferior también tenía serigrafiado el nombre de la empresa (PHILIPS) y el año de fabricación (1983). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.

En la placa tenía los cuatro IC de ROM (NEC D2332C) de 4 K cada uno, tres serigrafiados (D2332C588 30112, D2332C589 40112, D2332C590 50112) y uno etiquetado como "© PHILIPS 1983 19401) y además otros tres IC de menor tamaño.

Módulo Basic Interpreter 16K P2035 (Philips P2000T) (1983) (2)

Adquirido en España. Nº de serie: WR00342004666 (made in Austria)

El módulo Basic Interpreter 16K P2035 incorporaba cuatro IC de ROM (en este caso dos Hitachi HN462732G y otros dos equivalentes), de 4K cada uno, con el programa BASIC de Microsoft versión 1.1. En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS). Conectado a un ordenador P2000T (versión 32K en este caso), en la pantalla aparecía la versión, el idioma y la RAM disponible:

PHILIPS CASSETE BASIC

Versie 1.1 NL

31.350 bytes vri

En la carcasa inferior tenía una etiqueta con el modelo (TYPE P 2305), una referencia (8702 230 50991), el nombre de la empresa (PHILIPS), el lugar de fabricación (MADE IN AUSTRIA) y el número de serie (WR00342004666). En una segunda etiqueta tenía información correspondiente el programa BASIC (© BY MICROSOFT 1980 PHILIPS 1983 ©). En la carcasa inferior también tenía serigrafiado el nombre de la empresa (PHILIPS) y el año de fabricación (1983). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.

En la placa tenía los cuatro IC de ROM (dos Hitachi HN462732G y otros dos equivalentes) de 4 K cada uno, etiquetados como "Philips 1980 08541", "Philips 1980 08551", "Philips 1980 08561" y "Philips 1983 19401" y, además, otros tres IC de menor tamaño.

Módulo Familiegeheugen P2304 (Philips P2000T) (2003)
Adquirido en España. Nº de serie: WR00437002431 (made in Austria)

Módulo de expansión orientado a la gestión del entorno familiar (Familiegeheugen), fabricado en Austria en 1983 por la empresa internacional Philips (con sede el los Países Bajos). Además de los ordenadores destinados al consumo doméstico como "Home Computer" (series VG 5000, MSX y MSX2), Philips también diseñó la serie de ordenadores P2000 dedicados al campo empresarial y profesional: el P2000T (con vídeo RGB para trabajo en oficinas y con RF para la enseñanza), el P2000M (vendido con monitor y dos disqueteras, para uso por personal profesional) y el P2000C (versión portable). El P2000T (versiones de 16K, 32K, 40 y 64K de RAM) estaba diseñado con dos puertos para cartuchos (puerto 1 para programas y puerto 2 para periféricos) y un reproductor de mini cintas de casete de rápida lectura (el módulo Familiegeheugen P2304 solo se podía conectar en el puerto 1). La serie P2000 se distribuyó casi en su totalidad en los Países Bajos (el texto de este cartucho está en holandés). En el bisel frontal tenía serigrafiado el nombre del módulo (Familiegeheugen P2304) y el número del puerto (1).

El módulo Familiegeheugen P2304 incorporaba cuatro IC de ROM (en este caso NEC D2732C), de 4K cada uno (total 16K), con el programa de gestión familiar versión 2.0. En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS). Conectado a un ordenador P2000T (versión 32K en este caso), aparecía en la pantalla "BESTAND" (existencias), la versión (2.0) y la forma de acceder al menú (tecla "DEF").

BESTAND:

PHILIPS FAMILIEGEHEUGEN 2.0 NL

(toets DEF geeft overzicht toetsen)

selective O/O 31229 vrij

Uw keus:

Pulsando "DEF" (tecla del teclado numérico del ordenador correspondiente al "0") aparecía en la pantalla un cuadrado de 15 casillas (3x5) con diversas instrucciones: STAR, STOP, ZOEK y DEF (instrucciones del teclado numérico) y otras que hacían referencia al reproductor de casete, imprimir y modificar página. Pulsando la tecla "CODE" aparecía un nuevo menú con las instrucciones en orden alfabético.

En la carcasa inferior tenía una etiqueta con el modelo (TYPE P 2304), una referencia (8702 230 40042), el nombre de la empresa (PHILIPS), el lugar de fabricación (MADE IN AUSTRIA) y el número de serie (WR00437002431). En una segunda etiqueta tenía información correspondiente a los derechos de propiedad del programa (PHILIPS 1983 ©). En la carcasa inferior también tenía serigrafiado el nombre de la empresa (PHILIPS) y el año de fabricación (1983). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.

En la placa tenía los cuatro IC de ROM (NEC D2732C) de 4 K cada uno, etiquetados como "Philips 1983 19381", "Philips 1983 19391", "Philips 1983 19411" y "Philips 1983 19631" y, además, otros tres IC de menor tamaño.

los nombres de los IC de ROM estaban ocultos debajo de la pegatinas.

Módulo Familiegeheugen P2304 (modificado Assembler/Text) (Philips P2000T)

Adquirido en España. Nº de serie: WR00437002763 (made in Austria)

Módulo de expansión P2304 (modificado) con un ensamblador (Assembler) y un procesador de textos (TEXT 2000) con la carcasa del módulo P2304 (programa de gestión familiar "Familiegeheugen"). La carcasa original había sido fabricada en Austria en 1983 por la empresa internacional Philips (con sede en los Países Bajos). Además de los ordenadores destinados al consumo doméstico como "Home Computer" (series VG 5000, MSX y MSX2), Philips también diseñó la serie de ordenadores P2000 dedicados al campo empresarial y profesional: el P2000T (con vídeo RGB para trabajo en oficinas y con RF para la enseñanza), el P2000M (vendido con monitor y dos disqueteras, para uso por personal profesional) y el P2000C (versión portable). El P2000T (versiones de 16K, 32K, 40 y 64K de RAM) estaba diseñado con dos puertos para cartuchos (puerto 1 para programas y puerto 2 para periféricos) y un reproductor de mini cintas de casete de rápida lectura (el módulo Familiegeheugen P2304 solo se podía conectar en el puerto 1). La serie P2000 se distribuyó casi en su totalidad en los Países Bajos (el texto de este cartucho está en holandés). En el bisel frontal tenía serigrafiado el nombre del módulo (Familiegeheugen P2304) y el número del puerto (1). Además tenía un selector de dos posiciones (izquierda y derecha) y, escrito con rotulador, los nombre de las modificaciones ("P2000 Assembl" y "text 2000").

El módulo (Familiegeheugen P2304) modificado con ensamblador (Assembler) y procesador de textos (TEXT 2000) incorporaba tres IC de ROM (MBM27C64-25), de 8K cada uno (total 24K), con el programa ensamblador/desensamblador y el procesador de textos. En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS). Conectado a un ordenador P2000T (versión 32K en este caso), aparecían dos menús diferentes en pantalla (en función de la posición del selector):

Selector a la izquierda: Aparecía en pantalla el nombre del programa, la versión y la cantidad de memoria libre:

"TEXT 2000"

"versie 1.0 - 32303 bytes vri".

Seguidamente accedía al procesador de textos

Selector a la derecha: Aparecían en pantalla tres líneas de programas y una línea con el nombre del autor:

"P2000",
"assembler",
"geef enter"
"auteur Ron Eijnthoven".

Pulsando "Intro" se accedía al menú: INL (Lees), OPN (Schrijf), CODE (Assemble), ZOEK (Inhoud), D (Disas), E (Edit), G (Go), L (Lavels), M (Move), P (Printer) R ( Registers), S (Single step), V (Veeg trap) Y (Soft assemble), Z (Zet trap) y el signo de interrogación "?" (Info).

Las cuatro primeras eran instrucciones directas y el resto letras del teclado (normalmente coincidían con la primera letra de la función: ejemplo "E" para "Edit").

En la carcasa inferior tenía una etiqueta con el modelo (TYPE P 2304), una referencia (8702 230 40042), el nombre de la empresa (PHILIPS), el lugar de fabricación (MADE IN AUSTRIA) y el número de serie (WR00437002763). En una segunda etiqueta tenía información correspondiente a los derechos de propiedad del programa (PHILIPS 1983 ©). En la carcasa inferior también tenía serigrafiado el nombre de la empresa (PHILIPS) y el año de fabricación (1983). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas (la información de las etiquetas corresponden al módulo P2304 original).

En la placa tenía los tres IC de ROM (dos Fujitsu MBM27C64-25 y un Intel D2764) de 8 K cada uno, etiquetados como "TEXT 2000", "ASS 1-3", y "ASS 2-4" y, además, otros tres IC de menor tamaño. En la placa tenía un zócalo libre (en el módulo original P2304 estaba ocupado por un IC de 4K de ROM)

Los nombres de los IC estaban ocultos debajo de las etiquetas.

Interface Bildschirmtext I/O Modul P2171-1 (Philips P2000T)

Adquirido en España. Nº de serie: WR00146001837 (made in Austria)

Interface de comunicaciones del ordenador P200T utilizado en la red Bildschirmtext (BTX) de servicios en línea, llevados a cabo a través de la línea telefónica, fabricado en Austria por la empresa internacional Philips (con sede en los Países Bajos). Además de los ordenadores destinados al consumo doméstico como "Home Computer" (series VG 5000, MSX y MSX2), Philips también diseñó la serie de ordenadores P2000 dedicados al campo empresarial y profesional: el P2000T (con vídeo RGB para trabajo en oficinas y con RF para la enseñanza), el P2000M (vendido con monitor y dos disqueteras, para uso por personal profesional) y el P2000C (versión portable). El P2000T (versiones de 16K, 32K, 40 y 64K de RAM) estaba diseñado con dos puertos para cartuchos (puerto 1 para programas y puerto 2 para periféricos) y un reproductor de mini cintas de casete de rápida lectura (el interface Bildschirmtext I/O Modul 2 P2171-1 solo se podía conectar en el puerto 2). Por su parte, el servicio Bildschirmtext (BTX) se introdujo en Austria en 1982 y en Alemania en 1983. Poco después entró en servicio en Suiza en donde recibió el nombre de "Videotext" y en España con el nombre de Ibertex (1986). Inspirado en el sistema Prestel británico y en el Minitel francés, el BTX incluía nuevas características con lo que llegó a ser un nuevo estándar. Finalizó sus servicios en 2001, El interface tenía serigrafiado en el bisel frontal el nombre (Bildschirmtext I/O Modul P2171-1) y el número del puerto (2).

El Interface de comunicaciones Bildschirmtext I/O Modul (P2171-1) incorporaba el IC de NEC D8251D (interface de comunicaciones programable) para gestionar la entrada y salida de datos, un IC MC1489N (receptor RS232), un IC MC1488N (emisor RS232). En la carcasa superior tenía serigrafiado el logotipo y el nombre de la empresa (PHILIPS). En el lateral izquierdo tenía la salida de un cable de comunicaciones.

En la carcasa inferior tenía una etiqueta con el modelo (TYPE P 2171-1), una referencia (8702 217 11011), el nombre de la empresa (PHILIPS), el lugar de fabricación (MADE IN AUSTRIA) y el número de serie (WR00146001837). Para acceder al interior se extraían cuatro tornillos y se separaban las carcasas.

El IC D8251D (interface de comunicaciones programable) era el mayor IC de la placa base. Semiocultos debajo de los cables tenía tres IC de menor tamaño: MC1489N (receptor RS232), MC1488N (emisor RS232) y un tercero sin identificar (oculto a la izquierda de los otros dos IC). En la placa tenía otros siete IC de pequeño tamaño.
