Terminal de comunicaciones Tono Theta 9100E (Tono 𝞗-9100E) (carcasa negra) (1985)

Actualización de información: Tono Theta 9100E (Tono 𝞗-9100E) (carcasa negra) (1985). Quinto ordenador de comunicaciones con teclado de la empresa japonesa Tono Corporation. La empresa japonesa llegó a se líder mundial en la fabricación de equipos electrónicos de comunicaciones. A partir de la década de los setenta, sacó al mercado seis terminales (sin teclado) y cinco ordenadores de comunicaciones de gran calidad y fiabilidad, que podían transmitir y recibir mensajes en código morse (CW) y en radio teletipo (RTTY) tanto en código Baudot como en ASCII. El primer ordenador fue el Tono Theta 7000 (1969), al que siguieron el Theta 9000 (1971), el Theta 7000E (1975), el Theta 9000E (1985) y, este ordenador, el Theta 9100E (1985). El Tono Theta 9000E tenía la capacidad de generar y recibir mensajes en código morse (CW) y mediante radio teletipo RTTY (Baudot y ASCII) y AMTOR (AMateur Teleprinting Over Radio), mensajes de prueba y de práctica (con cambio automático de transmisión y recepción). También se podía utilizar como procesador de textos. Entre sus accesorios tenía un lápiz óptico lo que le permitía dibujar y enviar patrones gráficos. Disponía de todos los conectores necesarios (y suficientes) para formar una unidad de completa comunicaciones. También se puso a la venta una versión del Tono Theta 900E con la carcasa plateada.

Enlace a ordenadores y terminales de comunicaciones

El Tono 𝜣-9100E incorporaba un procesador NEC D780C-1 (compatible Z80), 2K de RAM (en un IC), 16K de VRAM (en ocho IC,s), 12K de ROM (en tres IC,s) y otros 2K de ROM (en un IC) con el juego de caracteres. Disponía de dos modos texto (80x24 y 40x24) y un modo gráfico (80x72) diseñado para utilizar con el lápiz óptico. La imagen obtenida en la pantalla era monocromática y su sonido interno. En la carcasa superior tenía un teclado "qwerty" con teclas multifunción (en combinación con "ESC") y la tecla especial "LP" (utilizada para dibujar con el lápiz óptico). En una línea superior tenía 14 teclas de función (color naranja) y una de reinicio (de color blanco) y, a la derecha, un panel de control con dos potenciómetros (volumen y sintonización fina) y tres diodos (POWER, SPACE y MARK).

Las ocho primeras teclas de función se utilizaban (la segunda función en combinación con SHIFT) en los modos MORSE, BAUDOT y ASCII (en modo procesador de textos su cometido era distinto) para limpiar la pantalla ("HOME"/"CLEAR"), para desplazar el cursor ("⇅" y "⇆"), para seleccionar un canal (del 1 al 7) de la memoria  o para cambiar el tono entre alto o bajo ("TONE"/"CH"), para escribir en un canal de memoria ("READ"/"WRITE"), para desplazar la pantalla ("DOWN"/"UP"), para seleccionar la velocidad y el ratio de envío ("WEIGHT"/"SPEED") y  para cambiar el origen del sonido o seleccionar el intervalo del cambio automático ("CR/CF"/"AUDIO"). Las teclas de la derecha se utilizaban para: para activar modo "CW"  (MORSE), para activar RTTY modo BAUDOT ("BAUDOT"), para activar RTTY modo ASCII ("ASCII")  (CONTROL + ASCII activaba el procesador se textos), para cambiar la polaridad de las señales ("TIPE"/"SENSE"), para introducir datos manualmente ("INPUT"/"CASE")  y para activar el control remoto ("DIDDLE"/"PTT").

En la parte posterior tenía un cable (con un conector de 2 pines) para una fuente de alimentación externa (POWER 12V RED ⊕ BLACK ⊝), un interruptor de encendido/apagado (ON/OFF) y trece conectores RCA (de izquierda a derecha): para entrada de audio ("AF IN"/"KCS IN"), puerto serie RS232C ("RS232 IN/OUT"), para entrada de señal CW o RTTY ("TTL IN"),  para un control (mando) a distancia ("REMOTE") para conectar una terminal CW o RTTY ("KEYER CW/FSK"), para conectar un osciloscopio ("OSCILLO MARK/SPACE"), para conectar un lápiz óptico ("LIGHT PEN"), para conectar una terminal PTT ("PTT"), para conectar un monitor ("COMPOSITE"), de salida de audio AFSK y su control de volumen ("AFSK OUT-GAIN"). A la derecha tenía la salida del cable de la impresora (el conector, compatible Centronics, estaba en el interior). En la etiqueta se indicaba la calificación del ordenador (COMUNICACIONES TERMINAL), el modelo (Tono 𝜣-9100E), el número de serie (910244), la empresa (TONO CORPORATION) y el lugar de fabricación (MADE IN JAPAN).

Con ligeras deferencias, el manual del Tono 9000E es aplicable al TONO 9100E. En el manual se indican los conectores de la parte posterior y las posibilidades de conexión de la terminal.



Para acceder al interior se extraían cuatro tornillos (dos en la carcasa inferior y dos en la parte posterior), se soltaban los dos conectores que unían la placa base con la placa del teclado y se retiraba la carcasa superior.



En el interior tenía dos placas; la placa base (con la referencia Tono CORP 9000E 1001 2 MADE IN JAPAN) ocupando la totalidad de la carcasa inferior y la placa de la fuente de alimentación sujeta a la parte posterior (unida a la placa base con un conector de seis pines). La placa base era la misma del modelo anterior (Tono Theta 9000E). Disponía de un compartimento para dos pilas de 1,5V (AA) situado en la esquina inferior izquierda. Los IC,s principales (procesador, la RAM, VRAM, ROM y el controlador de vídeo) están situados en la mitad izquierda de la placa base.

El manual del Tono 𝜣-9000E tiene un diagrama de la placa base que es aplicable al Tono 𝜣-9100E (utilizaban la misma placa). Las terminales (𝜣-9000E y 𝜣-9100) se diferenciaban por la VRAM de la placa: 8K en cuatro IC,s en el 𝜣-9000E (zócalos 34,37,45 y 48) y 16K en ocho IC,s en  el Tono 𝜣-9100E (zócalos 34, 35, 36, 37, 45, 46, 47 y 48).

El procesador compatible Z80 de NEC (D780C-1) está situado en una línea inferior (a la derecha del compartimento de las pilas). El IC de RAM (M5M5117P) de 2K está en el lateral izquierdo (abajo), los tres IC de ROM (Hitachi HN462732G) de 4K cada uno, están también en el lateral izquierdo (etiquetados como 36A, 36B y 36C). El IC de ROM con el juego de caracteres (NEC D2716D) de 2K, está situado en una línea superior, cerca del altavoz (con una etiqueta 1 5 G). Los ocho IC,s de VRAM (NEC D416C-2) de 2K cada uno, están alineados (en dos filas) a la derecha (a la izquierda del conector de alimentación). En el lateral izquierdo tiene otros cuatro IC,s: el HD46505SP (controladora de gráficos), el D8251AC (interface de comunicaciones), el D8253C-5 (temporizador de intervalos) y el D8255AC-5 (interface de periféricos). El conector de la impresora está situado en la esquina superior izquierda (a la izquierda del altavoz).

La terminal funciona correctamente. Cuando se descargan o se cambian las pilas pierde la configuración inicial y se inicia con una pantalla en negro. Se selecciona el modo de funcionamiento (MORSE, BAUDOT o ASCII) y aparece la pantalla de inicio (se pulsa "ESC" y "M" para guardar en la memoria la configuración de inicio).

En la revista  "The SHORT WAVE Magazine" (volumen 42 nº 9) de noviembre de 1984, ya se anunciaba el Tono  𝜣-9100E (todavía sin precio de venta).

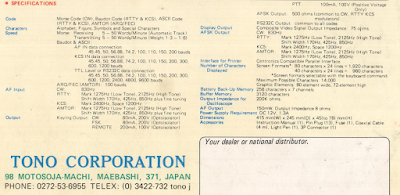

La empresa también proporcionaba folletos con información de la terminal (en el folleto se incluían los datos técnicos).

La fuente de alimentación (12V DC, 2A) utilizaba un conector de dos pines. Las pilas estropeadas se sustituyeron las pilas del compartimento interno para las pruebas de funcionamiento (las pilas son necesarias para mantener los datos en memoria).
