Terminal de comunicaciones Tono Theta 9100E (Tono 𝝧-9100E (carcasa plateada) (1985)

Actualización de información: Tono Theta 9100E (Tono 𝝧-9100E (carcasa plateada) (1985). Quinto ordenador de comunicaciones con teclado de la empresa japonesa Tono Corporation. La empresa japonesa llegó a se líder mundial en la fabricación de equipos electrónicos de comunicaciones. A partir de la década de los setenta, sacó al mercado seis terminales (sin teclado), entre ellas el Tono Theta 350, y cinco ordenadores de comunicaciones de gran calidad y fiabilidad, que podían transmitir y recibir mensajes en código morse (CW) y en radio teletipo (RTTY) tanto en código Baudot como en ASCII. El primer ordenador fue el Tono Theta 7000 (1969), al que siguieron el Tono Theta 9000 (1971), el Drake Tono Theta 7000E (1975), el Tono Theta 9000E (1985) y el Tono Theta 9100E (1985). El Tono Theta 9100E (este ordenador) tenía la capacidad de generar y recibir mensajes en código morse (CW) y mediante radio teletipo RTTY (Baudot y ASCII) y AMTOR (AMmateur Teleprinting Over Radio), mensajes de prueba y de práctica (con cambio automático de transmisión y recepción). También se podía utilizar como procesador de textos. Entre sus accesorios tenía un lápiz óptico lo que le permitía dibujar y enviar patrones gráficos. Disponía de todos los conectores necesarios (y suficientes) para formar una unidad de completa comunicaciones. También se puso a la venta una versión del Tono Theta 9100E con la carcasa de color negro.

Enlace a equipos y terminales de comunicaciones

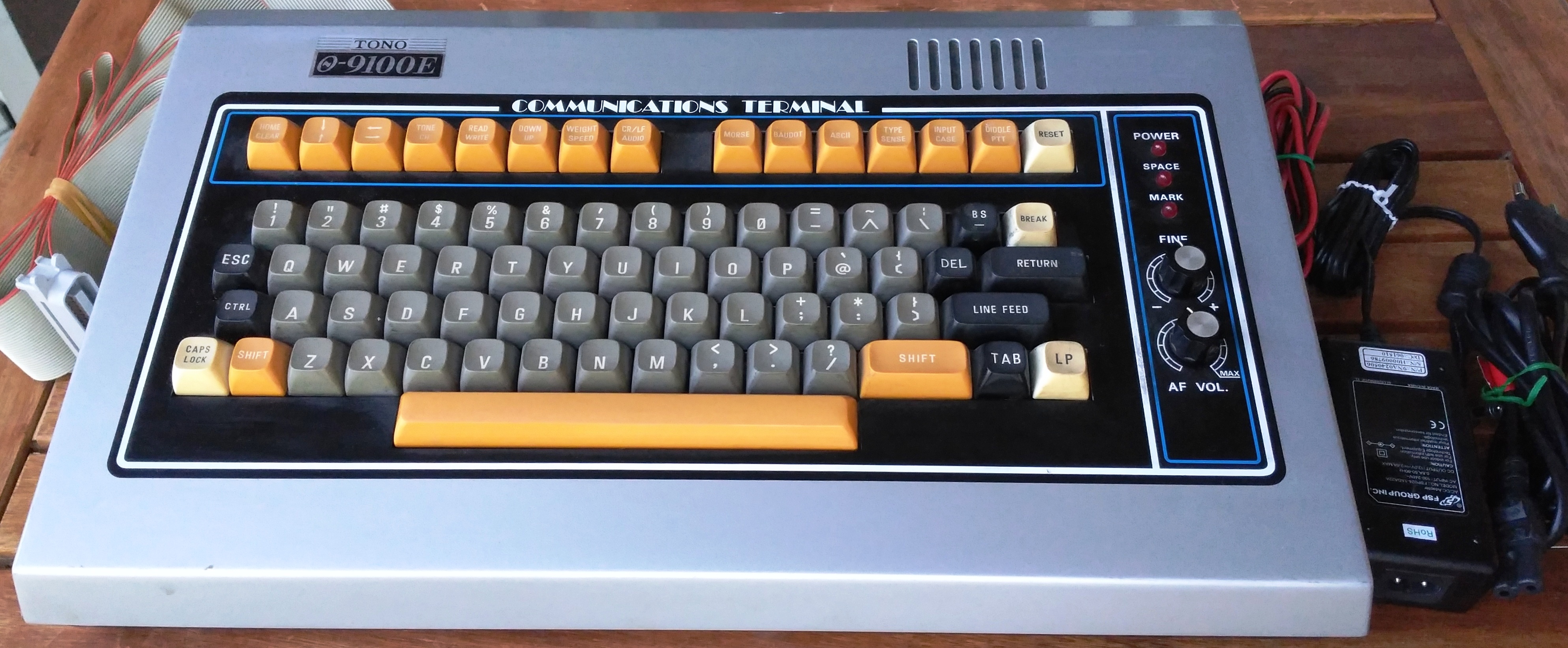

El Tono 𝜣-9100E incorporaba un procesador NEC D780C (compatible Z80), 2K de RAM (en un IC), 16K de VRAM (en ocho IC), 12K de ROM (en tres IC) y otros 2K de ROM (en un IC) con el juego de caracteres. Disponía de dos modos texto (80x24 y 40x24) y un modo gráfico (80x72) diseñado para utilizar con el lápiz óptico. La imagen obtenida en la pantalla era monocromática y su sonido interno. En la carcasa superior tenía un teclado "qwerty" con teclas multifunción (en combinación con "ESC") y la tecla especial "LP" (utilizada para dibujar con el lápiz óptico). En una línea superior tenía 14 teclas de función (color naranja) y una de reinicio (de color blanco) y, a la derecha, un panel de control con dos potenciómetros (volumen y sintonización fina) y tres diodos (POWER, SPACE y MARK).

Las ocho teclas de de la izquierda eran de doble función (la segunda función en combinación con SHIFT). Se utilizaban en los modos MORSE, BAUDOT y ASCII,  para limpiar la pantalla ("HOME"/"CLEAR") para desplazar el cursor ("⇅" y "⇆"), para seleccionar Tono (alto o bajo) o un canal (1 al 7) en memoria ("TONE"/"CH"), para leer o escribir en un canal de memoria ("READ"/"WRITE"), para desplazar la pantalla ("DOWN"/"UP"), para seleccionar la velocidad y el ratio de envío ("WEIGHT"/"SPEED"), para  seleccionar el intervalo del cambio automático o cambiar el origen del sonido ("CR/CF"/"AUDIO"). Las ocho teclas de la derecha se utilizaban para activar el modo "CW" (MORSE), para activar RTTY en modo BAUDOT ("BAUDOT"), para activar RTTY en modo ASCII ("ASCII"), para cambiar la polaridad de las señales ("TIPE"/"SENSE"), para introducir datos manualmente ("INPUT"/"CASE") y para activar el control remoto ("DIDDLE"/"PTT"). El modo "Procesador de Textos" se activaba pulsando CONTROL + ASCII (en modo procesador de textos el cometido de las teclas de función era distinto).

En la parte posterior tenía un cable (originalmente con un conector de 2 pines) para una fuente de alimentación externa (POWER 12V RED ⊕ BLACK ⊝), un interruptor de encendido/apagado (ON/OFF) y trece conectores RCA (de izquierda a derecha): uno de entrada de audio ("AF IN"/"KCS IN"), dos para un puerto serie RS232C ("RS232 IN/OUT"), uno para entrada de señal CW o RTTY ("TTL IN"), uno para control remoto ("REMOTE"), dos para una terminal CW o RTTY ("KEYER CW/FSK"), dos para un osciloscopio ("OSCILLO MARK/SPACE"), uno para un lápiz óptico ("LIGHT PEN"), uno para una terminal PTT ("PTT"), uno con señal de vídeo compuesto monocromático para conectarlo a un monitor o TV ("COMPOSITE") y uno de salida de audio AFSK OUT con un control de volumen a su derecha ("GAIN"). A la derecha tenía una ventana para el cable de la impresora (el conector, compatible Centronics, estaba en el interior).En la etiqueta se indicaba el número de serie (800108) y el lugar de fabricación (MADE IN JAPAN).

Para acceder al interior se extraían cuatro tornillos (dos en la carcasa inferior y dos en la parte posterior) y se retiraba la carcasa con el teclado. La placa base del teclado y del panel de control estaba unida por dos cables de cinta a la placa base (aunque no era necesario, se podían soltar los cables para facilitar la separación de las dos carcasa).

En el interior tenía dos placas: la placa base (con la referencia Tono CORP 9000E 1001 2 MADE IN JAPAN) ocupando la totalidad de la carcasa inferior y la placa de la fuente de alimentación sujeta a la parte posterior (unida a la placa base con un conector de seis pines). La placa base era la misma del modelo anterior (Tono Theta 9000E). Disponía de un compartimento para dos pilas de 1,5V (AA) situado en la esquina inferior izquierda. Los IC principales (procesador, la RAM, VRAM, ROM y el controlador de vídeo) estaban situados en la mitad izquierda de la placa base.

El manual del Tono 𝜣-9000E tiene un diagrama de la placa base que es aplicable al Tono 𝜣-9100E (utilizaban la misma placa). Las terminales (𝜣-9000E y 𝜣-9100E) se diferenciaban por la VRAM de la placa: 8K, en cuatro IC, en el 𝜣-9000E (zócalos 34,37,45 y 48) y 16K, en ocho IC, en  el Tono 𝜣-9100E (zócalos 34, 35, 36, 37, 45, 46, 47 y 48).

El procesador compatible Z80 de NEC (D780C) está situado en una línea inferior (a la derecha del compartimento de las pilas). El IC de RAM (Hitachi HM6116P) de 2K está en el lateral izquierdo (abajo), los tres IC de ROM (NEC D2732D) de 4K cada uno, están también en el lateral izquierdo (etiquetados como 36A, 36B y 36C). El IC de ROM con el juego de caracteres (MB8516) de 2K, está situado en una línea superior, cerca del altavoz (con una etiqueta 1 5 G). Los ocho IC de VRAM (NEC D416C-2) de 2K cada uno, están alineados (en dos filas) a la derecha. En el lateral izquierdo tiene otros cuatro IC: el HD46505SP (controladora de gráficos), el D8251AC (interface de comunicaciones), el D8253C-5 (temporizador de intervalos) y el D8255AC-5 (interface de periféricos). El conector de la impresora está situado en la esquina superior izquierda (a la izquierda del  del altavoz).

La terminal funciona correctamente. Cuando se descargan o se cambian las pilas pierde la configuración inicial y se inicia con una pantalla en negro. Se selecciona el modo de funcionamiento (MORSE, BAUDOT o ASCII) y aparece la pantalla de inicio (se pulsa "ESC" y "M" para guardar en la memoria la configuración de inicio).

Las dos versiones del Tono Theta 9100E se diferenciaban por el color de la carcasa (plateada y negra).

A diferencia de la carcasa plateada, la carcasa de color negro cubría parcialmente la parte posterior.
