Actualización de información: Commodore 1541 II (1988). La primera disquetera de la serie, la 1540 (VIC-20) se fabricó para el VIC-20. Cuando salió al mercado el C64, se sustituyó por la VC-1541 (VIC-1541) que fue la primera compatible con los dos ordenadores. La serie se completó posteriormente con la disquetera Commodore 1541 con carcasa de color oscuro como la del C64 (1984), con la Commodore 1541 (conocida como 1541 C) con la carcasa de un color claro (1986) y con la Commodore 1641-II (esta disquetera) con fuente de alimentación externa (1988). La disquetera 1541 II era una disquetera de 5,25", de lectura por una sola cara (170K). La fuente de alimentación externa la hacía más manejable y menos propensa al sobrecalentamiento que los modelos anteriores
La unidad disponía de su propio procesador 6502, 2K de RAM (en un IC) y 16K de ROM con el sistema operativo. En la parte frontal (a la izquierda) tenía dos diodos: uno de encendido (POWER, de color rojo) y otro de lectura de la disquetera (DRIVE, de color verde).

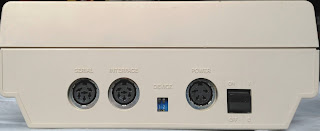

En la parte posterior tenía dos conectores DIN-6 como puertos serie (uno para el ordenador y otro para una segunda disquetera o una impresora, un selector de disquetera (en caso de que haya dos disqueteras conectadas), un conector DIN-4 (POWER) para la fuente de alimentación externa (5V DC 0,7A y 12V DC 0,5A) y un interruptor de encendido apagado (ON/OFF).
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base está cubierta por el mecanismo de la disquetera.
Las características estaban indicadas en el manual de mantenimiento: procesador 6502, un IC 6116 con 2K de RAM y 16K de ROM con el sistema operativo.
La fuente de alimentación externa proporcionaba 5V DC 0,7A y 12V DC 0,5A. mediante un conector DIN-4.
