Commodore 64 (C64-3) (1984). Tercera versión (C64-3) del primer modelo (conocido como "panera") fabricado en el Reino Unido con logotipo con seis colores (en relieve) y el teclado oscuro con teclas de función de color marrón. Esta composición fue la más conocida de este primer modelo. El Commodore 64 fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. El C64 (C64-3) se mantuvo en el mercado hasta que fue sustituido por el C64C. El sintonizador de canales (L/H) se había suprimido en los ordenadores con modulación PAL vendidos en Europa. Con respecto a las versiones anteriores, la posición de los IC,s de sonido y el de control de memoria se habían intercambiado y el IC de SRAM había sido desplazado a una línea inferior de la placa. Este ordenador, con la revisión B de la placa (ASSY 250425), lleva un procesador MOS technology 8500R3 en lugar del MOS 6510 que llevan las versiones anteriores de la placa base y la revisión A de esta versión.
El Commodore 64 (primer modelo, versión C64-3 Rev B) incorporaba un procesador MOS 8500R3, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) con los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.
En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos de programas o juegos (MEMORY EXPANSION), un conector RF para la TV (PAL, con imagen en color y sonido), un conector DIN-8 de vídeo compuesto (PAL) y sonido, un conector DIN-6 para el puerto serie (SERIAL) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (CASSETTE) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones.
En el lateral derecho tenía dos conectores de joystick, un interruptor de encendido/apagado y el conector DIN-7 para la fuente de alimentación (POWER). Una pletina dorada ocupa el fondo del espacio reservado para los conectores.
Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior con el teclado. La placa base estaba cubierta parcialmente por una placa metálica de protección electromagnética que se utilizaba también de difusor de calor (necesario para el correcto funcionamiento de esta versión).

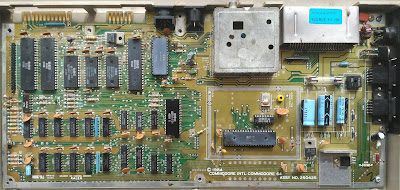

El procesador (MOS 8500R3) está situado en una linea superior entre el IC de sonido (MOS 6581R3) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y MOS 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (MN4164P) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (TMM314APL-3) está situada en una línea inferior en medio de otros pequeños IC,s
Commodore 64 (primer modelo)
El Commodore 64 fue el ordenador más vendido del mundo. Generó una histórica rivalidad con el Spectrum de Sinclair. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, dos joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El primer modelo tuvo tres versiones:
El C64-1 (versión original, ASSY 326298) (1982) que externamente mantenía algunas de las características del VIC. Su placa base. ASSY 326298 (inicialmente la revisión 6), contó con tres revisiones posteriores, la A, la B y la C. Además en Alemania se fabricó otra placa base, la KU-14194HB (los C64 que incorporaban esta placa base solo se vendieron en Europa). El conector de vídeo era de cinco pines (como el VIC-20), aunque sin los 6V del pin 1 (necesarios para el modulador externo del VIC). El conector de las siguientes versiones se cambió a DIN-8.
El C64-2 (versión A, ASSY 250407) (1983). Se diferenciaba de la versión original (C64-1) por el conector de vídeo (ocho pines) y por su nueva placa base (ASSY 250407) que contó con varias revisiones internas (la A, la B y la C). Esta segunda versión (C64-2) con el color de la carcasa de color marrón, llegó a ser la más representativa de los ordenadores Commodore 64.
El C64-3 (versión B, ASSY 250425) (1984). Sustituyó a las versiones anteriores. En el anverso de su placa base figuraba el año (1984) y en el reverso las dos revisiones posteriores (A y B).
Las revisiones de la placa base del C64 (primer modelo) fueron:
C64-1 (1982)
- ASSY 326298
- ASSY 326298. Revisión A
- ASSY 326298. Revisión B
- ASSY 326298. Revisión C
- ASSY KU-14194HB
- ASSY 250407. Revisión A
- ASSY 250407. Revisión B
- ASSY 250407. Revisión C
- ASSY 250425
- ASSY 250425. Revisión A
- ASSY 250425. Revisión B
