Commodore VC-20 (VIC-20) (primera versión) (1981)

Actualización de información: Commodore VC-20 (VIC-20) (primera versión) (1981). Primera versión con las cuatro teclas de función del teclado de color naranja. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes).que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VC-20, primera versión (este ordenador) tenía conector de dos pines (9V AC), teclas de función de color naranja y placa base (ASSY Nº 324003 KU-141T94HB) de 1981.

Enlace a ordenadores Commodore

En el logotipo (primera versión) las tiras de colores se encuentran en la palabra VIC (VC, en Alemania)

El VC-20 incorporaba el procesador MOS 6502A, 5,5K de RAM (en once IC,s: diez de ellos para los programas y uno para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, un modo gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).

En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (propietario) para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones)

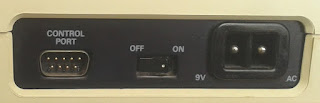

En el lateral derecho tenía un conector (DB-9) para un joystick (CONTROL PORT), un interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación (de dos pines) (9V AC).

Para acceder al interior se extraían tres tornillos y se retiraba la carcasa superior (con el teclado). La placa base estaba cubierta parcialmente por un cartón metalizado de protección electromagnética.

El procesador (MOS MPS 6502) está situado en una línea inferior. A la derecha del procesador tiene dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). A la izquierda del procesador (en una segunda línea) está el IC de 4K de ROM (MOS 901460-03) con el conjunto de caracteres. A la izquierda de la placa base (abajo) están los once IC,s de RAM (diez HM472114P-3 y un MM2114N-25) de 0,5K cada uno: diez para el usuario (total 5K) y uno (0,5K) para los atributos del color. El IC de vídeo (6561-101) está situado en el centro de la placa.

La placa base está identificada en la esquina inferior derecha (ASSY Nº 324003 1981 KU-141T94HB).

El datassette 1530  se conectaba al ordenador mediante conector específico.

La bolsa Commodore Computer se adquirió conjuntamente con el VIC (con su caja), su datassette, varias cintas de casete, varios cartuchos y otros accesorios. La mayor parte de estas bolsas se vendieron con el VIC y el datassette.

Commodore VIC-20

Hubo dos versiones del VIC 20 que se diferenciaban fundamentalmente por el conector de la fuente de alimentación y, no siempre, por los colores del logo. El VIC-20 ya contaba con imagen en color y sonido en la TV. Dispuso de muchos accesorios que podía utilizar sin necesidad de usar interfaces externos gracias a sus muchos conectores: como la impresora, la disquetera externa, el joystick, los cartuchos y el reproductor de casete específico (datassette)

La primera versión contaba con una fuente de alimentación de 9V AC y un conector de dos pines. Las revisiones PAL (sin ser la lista definitiva) fueron:

• PNO 1001006                 Rev. E
• 324002-02 Assy 324003 Rev. C
• 324002-02 Assy 324003 KU-141T94HB
• 324002-02 Assy 324003 W-1894HB
• 324002-02 Assy 324003 TP-S08HB

La segunda versión contaba con una fuente de alimentación con 9V AC y con 5V DC que se conectaba mediante un conector DIN de 7 pines, al igual que posteriormente lo hizo el C64. Las revisiones PAL, sin ser definitiva la lista, fueron:

• 251040-01 Assy 251037 Rev. B
• 251040-01 Assy 251037 Rev. C
• 251040-01 Assy 250403 Rev. D

Ordenadores Commodore de 8 Bits

En 1981, Commodore (Commodore Business Machines), puso a la venta el ordenador VIC 20 (5K de RAM), con el que inició la producción de ordenadores familiares (home computers). Se conoció como VIC-20 en USA y en Europa, Commodore VC-20 en Alemania y Commodore VIC-1001 en Japón (1980). Tuvo dos versiones (cada una con varias revisiones):

• Commodore VIC-20, primera versión. Fuente de alimentación de 9V AC
• Commodore VIC-20, segunda versión. Fuente de alimentación con 5V DC y 9V AC

En 1982, sacó al mercado el primer modelo del Commodore 64 (C64) con 64K de RAM. Este primer modelo tuvo tres versiones (con carcasa en forma de "panera") que se diferenciaban por la placa base (cada una con varias revisiones), las versiones fueron:

• Commodore 64 (C64-1) (1982)
• Commodore 64 (C64-2) (1983)
• Commodore 64 (C64-3) (1984)

No hubo nuevas versiones de la placa base hasta 1986. En este intervalo, la empresa sacó al mercado (en 1984) una pequeña serie de ordenadores de nuevo diseño, que se diferenciaban claramente de los modelos anteriores por el color negro de su carcasa:

• Commodore 16 (C16), con 16K de RAM.
• Commodore 116 (C116), con 16K de RAM, para competir con el ZX Spectrum 16K
• Commodore Plus/4, con 64K de RAM. Incluía una suite ofimática en la ROM.

Dos años más tarde, en 1986, Commodore abandonó esta línea de producción y reanudó la fabricación del C64 C (1986-1987), con una carcasa más estilizada. Inicialmente el C64 C utilizó una placa base similar a la del C64 original. En 1987 adoptó una placa de nuevo diseño (alargada como la del VIC segunda versión). La nueva placa base tuvo cuatro revisiones (1987, 1988, 1989 y 1990), utilizadas en el C64C y dos nuevos modelos con forma de "panera" (C64 "Aldi" y C64G) y la consola C64GS. La producción llegó hasta finales de 1990:

• Commodore 64 C (C64 C) (1986)
• Commodore 64 C (C64 C) (1987), con placa base de nuevo diseño.
• Commodore 64 (C64 "Aldi") (1987-1988)
• Commodore 64G (C64G) (1989-1990)
• Consola C64GS (1990).

En 1985 también inició la fabricación de un ordenador con 128K de RAM:

• Commodore 128 (C128) (1985)
• Commodore 128D (C128D) (1985), versión con disquetera y teclado independiente.
• Commodore 128DCR (C128DCR) (1986), versión de costo reducido del C128 D.
