Commodore VIC-20 (segunda versión) (1982). Teclas de función color marrón

Actualización de información: Commodore VIC-20 (segunda versión) (1982). Teclas de función color marrón. Segunda versión del ordenador, con el nuevo logotipo en relieve y teclas de función de color marrón. Con el VIC-20 (VC-20 en Alemania), Commodore inició la fabricación de "home computer" destinados al consumo familiar. Salieron al mercado dos versiones que se diferenciaban externamente por el logotipo de la carcasa superior y por el conector de alimentación: de dos pines (9V AC) en la primera versión y DIN-7 (9V AC y 5V DC) en la segunda versión. Su escasa memoria RAM era de 5K (para el usuario), aunque llegó a tener disponibles cartuchos que ampliaban la memoria hasta los 32K. Tenía a su disposición distintos periféricos (entre ellos una disquetera externa y un reproductor de casetes) que se conectaban directamente en el ordenador (sin necesidad de interface externo). El VC-20 segunda versión (este ordenador) tenía conector de alimentación DIN-7  (9V AC y 5V DC), teclas de función de color marrón, placa base (ASSY Nº 250403 Rev. D) de 1982 y el nuevo logotipo en relieve que lo diferenciaba de los ordenadores de la primera versiónAunque de fabricación alemana (y adquirido en Alemania), este ordenador se dedicó a la exportación ("VIC" en el logotipo).

Enlace a ordenadores Commodore

Aunque se fabricó en Alemania, se comercializó en el Reino Unido, por lo que el nombre es "VIC" y no "VC"


El VIC-20 Incorporaba el procesador MOS 6502 A, 5,5K de RAM (5K para el usuario en dos IC,s de 2K y dos IC,s de 0,5K y  los 0,5K restantes en otro IC para los atributos del color) y 20K de ROM (en tres IC,s: dos de 8K para el sistema operativo y el BASIC) y uno de 4K para el conjunto de caracteres). Disponía de un modo texto, uno gráfico con ocho colores (16 de fondo) y sonido mono en la TV. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) a la derecha. Encima de las teclas de función tenía un diodo de encendido (POWER).


En la parte posterior tenía (de izquierda a derecha): un puerto para cartuchos (para programas, juegos o ampliación de memoria), de un conector DIN-5 de vídeo compuesto (PAL) y sonido, un puerto serie (DIN-6) en el que se podía conectar una disquetera externa o una impresora (directamente o a través de la disquetera), un conector para un reproductor de casete (datassette) y un puerto de usuario (para un módem o un cartucho RS-232 de comunicaciones).


En el lateral derecho tenía un conector para un joystick (CONTROL PORT), un interruptor de encendido/apagado (ON/OFF) y el conector DIN-7 de la fuente de alimentación (9V AC 1A, 5V DC 1,5A).


La placa base está protegida con un cartón metalizado de protección electromagnética.


Aunque la carcasa era la misma de la primera versión, la placa base era de nuevo diseño y más estrecha. Se suprimió el voluminoso disipador de calor de la versión anterior.


El procesador (MOS 6502 A) está situado a la derecha de la placa base (abajo). A la izquierda del procesador están los dos IC,s con 8K de ROM cada uno: MOS 901486-07 (con el sistema operativo) y MOS 901486-01 (con el BASIC). Centrado en la placa está el IC MOS 901460-03 de 4K de ROM con el conjunto de caracteres. A la izquierda de la placa están situados los cinco IC,s con RAM: dos de 2K cada uno (HM6116P-4) y, a su derecha, tres IC (M5L2114LP) de 0,5K cada uno (total 5,5K).


La referencia de la placa base (ASSY Nº 250403 1982 REV. D)  estaba oculta en el reverso de la placa.


Las cintas de casete del VIC son reconocibles a simple vista. En ellas aparece (apaisado) el nombre del ordenador y debajo de este el nombre del programa o juego.

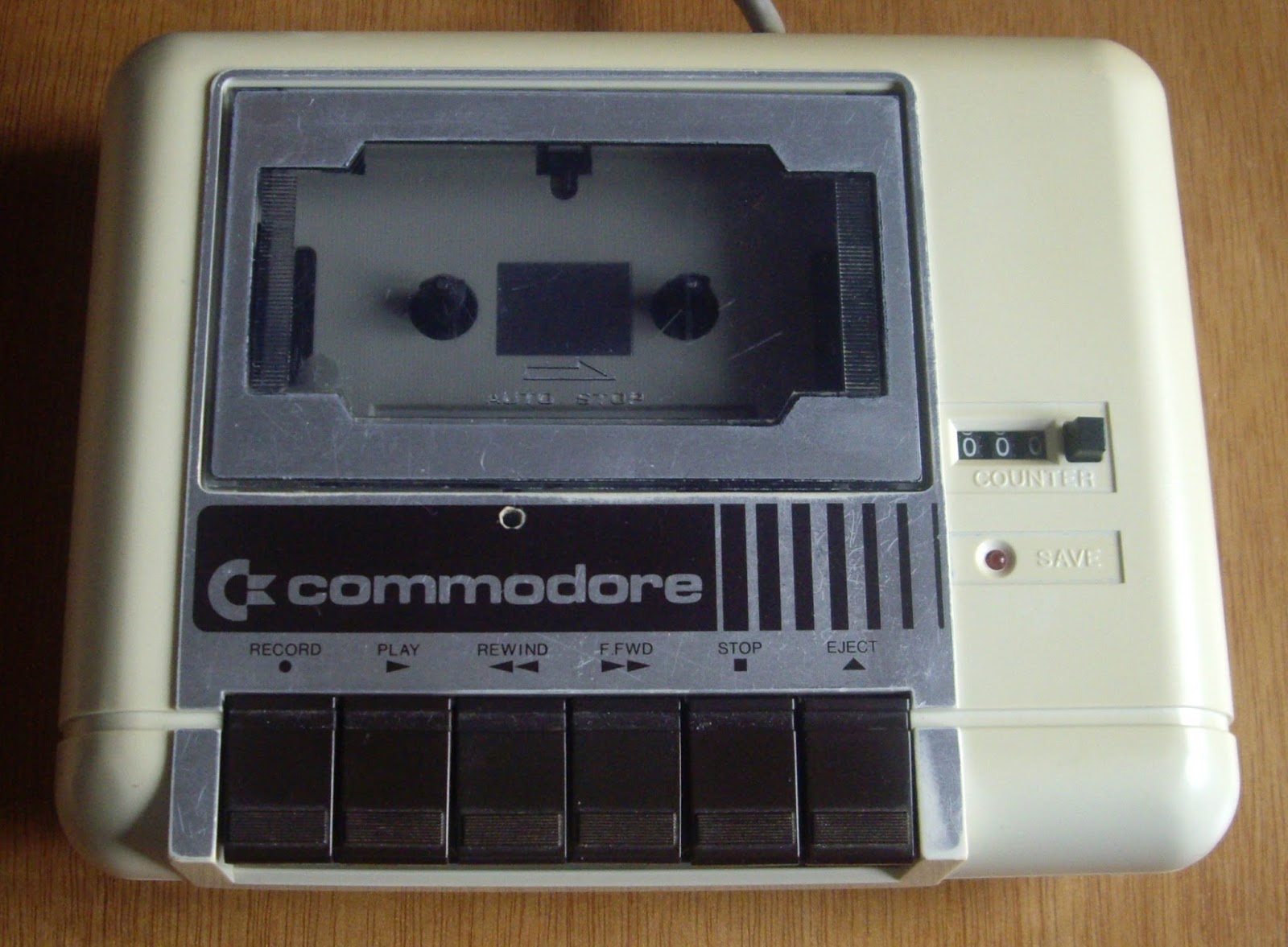

El datassette 1530  se conectaba al ordenador mediante un conector específico.


El VIC-20 no disponía de salida RF para la TV. Se necesitaba un modulador externo con el que conectarse a la TV. El pin 1 (+6V) proporcionaba la alimentación del modulador externo.


Se conseguía mejor calidad de imagen mediante un cable de vídeo compuesto con el que conectarlo a la TV, sacando la imagen del conector DIN-5 de la parte posterior. El conector funciona en el VIC y en otros ordenadores Commodore de 8 bits (también es compatible con los Atari de 8 bits).  Se utilizan los pines 2 (masa), 3 (sonido) y 4 (vídeo compuesto).


La fuente de alimentación proporcionaba 9V AC 1A y 5V DC 1,5A. Aunque el ordenador contaba con un conector DIN-7, el conector del transformador sólo tenía 4 de los 7 pines: dos para la corriente continua y los otros dos para la corriente alterna. Los 3 restantes habían sido extraídos del conector.



    Commodore VIC-20

    Hubo dos versiones del VIC 20 que se diferenciaban fundamentalmente por el conector de la fuente de alimentación y, no siempre, por los colores del logo. El VIC-20 ya contaba con imagen en color y sonido en la TV. Dispuso de muchos accesorios que podía utilizar sin necesidad de usar interfaces externos gracias a sus muchos conectores: como la impresora, la disquetera externa, el joystick, los cartuchos y el reproductor de casete específico (datassette)

    La primera versión contaba con una fuente de alimentación de 9V AC y un conector de dos pines. Las revisiones PAL (sin ser la lista definitiva) fueron:

    • PNO 1001006                 Rev. E
    • 324002-02 Assy 324003 Rev. C
    • 324002-02 Assy 324003 KU-141T94HB
    • 324002-02 Assy 324003 W-1894HB
    • 324002-02 Assy 324003 TP-S08HB
    La segunda versión contaba con una fuente de alimentación con 9V AC y con 5V DC que se conectaba mediante un conector DIN de 7 pines, al igual que posteriormente lo hizo el C64. Las revisiones PAL, sin ser definitiva la lista, fueron:
    • 251040-01 Assy 251037 Rev. B
    • 251040-01 Assy 251037 Rev. C
    • 251040-01 Assy 250403 Rev. D

    Ordenadores Commodore de 8 Bits

    En 1981, Commodore (Commodore Business Machines), puso a la venta el ordenador VIC 20 (5K de RAM), con el que inició la producción de ordenadores familiares (home computers). Se conoció como VIC-20 en USA y en Europa, Commodore VC-20 en Alemania y Commodore VIC-1001 en Japón (1980). Tuvo dos versiones (cada una con varias revisiones):
    • Commodore VIC-20, primera versión. Fuente de alimentación de 9V AC
    • Commodore VIC-20, segunda versión. Fuente de alimentación con 5V DC y 9V AC
    En 1982, sacó al mercado el primer modelo del Commodore 64 (C64) con 64K de RAM. Este primer modelo tuvo tres versiones (con carcasa en forma de "panera") que se diferenciaban por la placa base (cada una con varias revisiones), las versiones fueron:
    • Commodore 64 (C64-1) (1982)
    • Commodore 64 (C64-2) (1983)
    • Commodore 64 (C64-3) (1984)
    No hubo nuevas versiones de la placa base hasta 1986. En este intervalo, la empresa sacó al mercado (en 1984) una pequeña serie de ordenadores de nuevo diseño, que se diferenciaban claramente de los modelos anteriores por el color negro de su carcasa:
    • Commodore 16 (C16), con 16K de RAM.
    • Commodore 116 (C116), con 16K de RAM, para competir con el ZX Spectrum 16K
    • Commodore Plus/4, con 64K de RAM. Incluía una suite ofimática en la ROM.
    Dos años más tarde, en 1986, Commodore abandonó esta línea de producción y reanudó la fabricación del C64 C (1986-1987), con una carcasa más estilizada. Inicialmente el C64 C utilizó una placa base similar a la del C64 original. En 1987 adoptó una placa de nuevo diseño (alargada como la del VIC segunda versión). La nueva placa base tuvo cuatro revisiones (1987, 1988, 1989 y 1990), utilizadas en el C64C y dos nuevos modelos con forma de "panera" (C64 "Aldi" y C64G) y la consola C64GS. La producción llegó hasta finales de 1990:
    • Commodore 64 C (C64 C) (1986)
    • Commodore 64 C (C64 C) (1987), con placa base de nuevo diseño.
    • Commodore 64 (C64 "Aldi") (1987-1988)
    • Commodore 64G (C64G) (1989-1990)
    • Consola C64GS (1990).
    En 1985 también inició la fabricación de un ordenador con 128K de RAM:
    • Commodore 128 (C128) (1985)
    • Commodore 128D (C128D) (1985), versión con disquetera y teclado independiente.
    • Commodore 128DCR (C128DCR) (1986), versión de costo reducido del C128 D.
