Actualización de información: Sega Mega Drive II (modelo MK-1631-50) (PC BD MD2 VA0) (1993). La Sega Mega Drive II (distribuida en Europa en 1993), fue una evolución de la consola Mega Drive de 1988 (distribuida en Europa en 1990). Era una consola compacta que se caracterizada por la sencillez de su diseño y por su menor coste de producción. Previamente, la empresa japonesa había sacado al mercado la SG-1000 (Mark I) en 1981, la SG-1000 Mark II en 1984, la SG-1000 Mark III en 1985, la Master System en 1986 (tuvo una versión de bajo coste, la Master System II en 1990) y la Sega Mega Drive en 1988 (la Mega Drive también tuvo una versión con reproductor de CD-ROM en 1994, la Sega Multi Mega). Después de fabricar dos consolas más con reproductor de CD-ROM, la Sega Saturn (1996) y la Dreamcast (1998), abandonó el diseño y la fabricación de nuevas consolas en el año 2001. La Mega Drive II tenía tenía un conector mini DIN-9 de vídeo (vídeo compuesto, vídeo RGB y sonido estéreo) en lugar del DIN-8 de la Mega Drive. Se había suprimido el conector para auriculares, el control de volumen y el conector RF y, además, su conector de alimentación tenía la polaridad invertida (centro positivo) con relación a la Mega Drive (el cable de vídeo y la fuente de alimentación eran incompatibles).
La Mega Drive II (modelo MK-1631-50, con placa base VA0) incorporaba un procesador Motorola 68000 (MC68HC000FN8), un procesador Z80 (para mantener la compatibilidad con la consola Master System), 64K de RAM (en dos IC,s), 8K de RAM (en un IC) dedicada al Z80 y 64K de VRAM (en dos IC,s). Disponía de tres modos gráficos con un máximo de 61 colores (de una paleta de 512) y sonido estéreo. Normalmente los cartuchos tenían una capacidad de 4 a 16 MB (llegando hasta 24 y 32 MB). El puerto para cartuchos estaba situado en la carcasa superior. En la carcasa superior también tenía un interruptor de encendido/apagado (POWER), un pulsador de reinicio (RESET). La compatibilidad con los cartuchos de la consola Master System se conseguía empleando un periférico adicional (de adquisición opcional).
En la parte frontal tenía dos conectores para los controladores de juego (CONTROL 1 y 2).

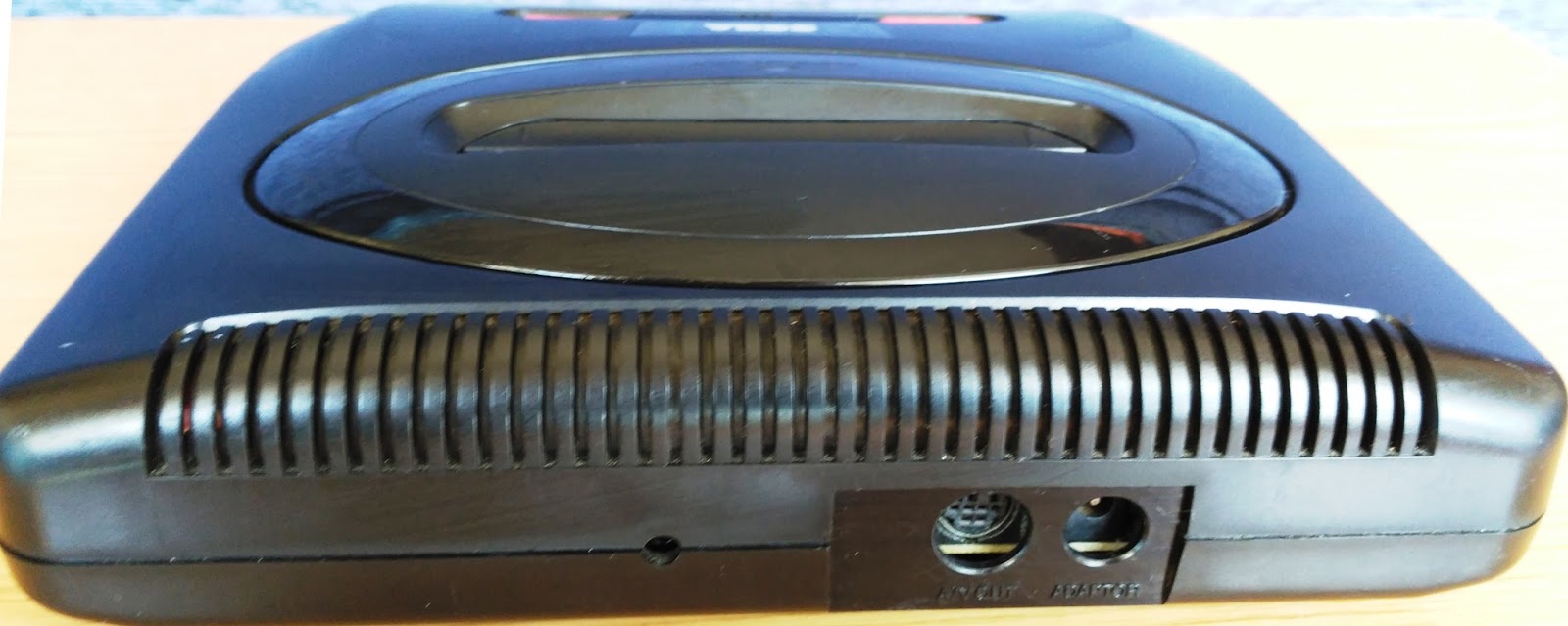

En la parte posterior tenía el conector mini DIN-9 (A/V OUT) de vídeo (vídeo RGB, vídeo compuesto y sonido estéreo) y el conector (ADAPTOR) para la fuente de alimentación (10V DC, 0.85A, con centro positivo)
En el lateral derecho tenía un puerto de expansión en donde se podía conectar el Mega-CD de Sega (contaban de serie con un protector de color rojo).
Para acceder al interior se extraían cuatro tornillos y se retiraba la carcasa superior. La placa base estaba cubierta por una pletina metálica de protección electromagnética. Al retirar la pletina quedaban a la vista los distintos IC,s
En la diagrama del manual de mantenimiento se identifican los distintos IC: CPU 68000 (IC 1), RAM de 64K en dos IC,s (IC,s 2 y 3), CPU Z80 (IC 4), RAM dedicada al Z80 (IC 5), control de entrada/salida de datos y vídeo (I/O. BUS ARBITER, VDP) en un solo IC (IC 6) y la VRAM de 64K en dos IC,s (IC,s 7 y 8).
En la placa base (PC BD MD2 VA0 PAL), el procesador de Motorola (MC68HC000FN8) y los dos IC,s de RAM (65256BLFP-10T) de 32K cada uno, están situados en una línea superior. El procesador Z80 (84C00AU-6) y el IC RAM (Sanyo LC3664BML-10) de 8K, están a la derecha (abajo). El IC de entrada y salida de datos y vídeo (I/O, ARBITER, VDP) específico de SEGA (315-5660-02) está centrado en la placa y, a su izquierda (en posición vertical), los dos IC,s de VRAM (OKI M51C262-10).
El nombre de los IC.s de VRAM solo es visible en vista lateral.
