Consola Sony PlayStation (modelo SCPH-7502) (1998)

Actualización de información: PlayStation (modelo SCPH-7502) (1998). La consola Sony PlayStation (PS) modelo SCPH-7502 (1998), fue el quinto modelo de la serie PS (1995-2000) con modulación PAL que se comercializó en Europa. Durante el tiempo que estuvo en producción, la serie llegó a tener seis modelos, cada uno con varias versiones en función del mercado al que iban destinados. Los modelos en su versión PAL, vendidos en Europa, fueron los siguientes: SCPH-1002 (1995), SCPH-5502 (1997), SCPH-5552 (1997), SCPH-7002 (1998), SCPH-7502 (1998) y SCPH-9002 (1999). Además tuvo un modelo de coste reducido, la PSone SCPH 102 (2000). El último número del modelo indicaban el mercado al que iban destinado: con el "0" en Japón (NTSC), con el "1" en USA y Canadá (NTSC), con el "2" en Europa y Australia (PAL) y con el "3" en Asia (NTSC). Los modelos PAL (finalizadas en "2") se dividieron en tres versiones (por diferencias en el sistema RF PAL): el "A" (Australia), el "B" en el Reino Unido y el "C" en España y otros países europeos (en Francia con vídeo RGB). La letra de la versión estaba indicada en el número de serie (C6483392 en esta consola). En este modelo se incluyó un nuevo procesador (SUB CPU Mechanism Control) que controlaba el procesador de sonido digital (CD DSP) y los sistemas mecánicos de la consola (apertura y cierre).

Enlace a consolas PlayStation

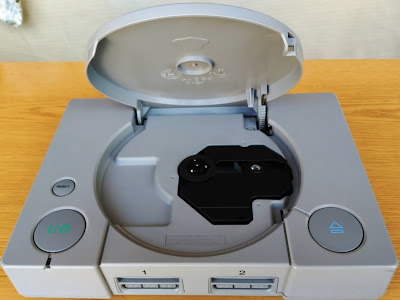

La consola PlayStation modelo SCPH 7502 incorporaba una unidad de procesamiento principal (CPU) CXD8606Q que integraba un procesador RISC R3000A de 32 Bits, un motor de transferencias geométricas (Geometry Transfer Engine) y un motor de compresión de datos (Data Decompression Engine) y dos coprocesadores: una unidad de procesamiento de gráficos (GPU) con 16,7 millones de colores y una unidad de control mecánico (Mechanism Control) que controlaba el procesador de sonido digital (CD DSP). Disponía de 2MB de RAM (en un IC) a disposición de la CPU, 1MB de VRAM (en un IC) para la GPU, 512K de RAM (en un IC) para el procesador de sonido y una ROM de 512K (en un IC) con la BIOS y programas de reproducción. En la carcasa superior tenía interruptor de encendido, un diodo de encendido, un pulsador de reinicio (RESET) y un pulsador de apertura del compartimento del disco óptico.

En la parte frontal tenía dos conectores (1 y 2) para tarjetas de memoria (arriba) y dos para los controladores (abajo).

En la parte posterior tenía un puerto de impresora (PARALLEL I/O), un puerto serie (SERIAL I/O), el conector de vídeo y sonido especifico de Sony (AV MULTI OUT) y el conector de alimentación (AC IN).

En la etiqueta de la carcasa inferior se indicaba el modelo (SCPH-7502), el número de serie (C6483392) y el lugar de fabricación (made in Japan). Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base (cubierta por una pletina metálica que sirve de apoyo al lector óptico) y la placa de la fuente de alimentación.

La placa base tenía una placa metálica de protección electromagnética unida por varios puntos de soldadura (no es posible retirarla). Para determinar los componentes internos se utiliza el manual de servicio de la consola: el "SPH 7500 Series Service Manual" que se aplica a todas las consolas de la serie: SCPH-7500 (Japón), SCPH-75001 (USA), SCPH-7502A (Australia). SCPH-7502B (UK), SCPH-75002C (Europa PAL) y SCPH-7503 (Asia),

En el diagrama del manual técnico se indica la función de los distintos IC,s. Posteriormente se identifican cada uno de ellos. El procesador (IC 103 CPU) es un "CXD8606Q", la RAM de 2MB, que está en un solo IC (IC 106 D-RAM 16 MBIT), es un "T7X16" (la misma que tiene el modelo SCPH-9002), El procesador gráfico (IC 203 GPU) es un "CXD8561BQ" y la VRAM de 1MB (IC 201 SG-RAM) es un "uPD481850GF-A12". La unidad de control mecánico "MECHANISM CONTROL" (IC 304 SUB CPU) se identifica (entre otros) como "MC68HC5G6-C1050EB1", el procesador de sonido digital (IC 732 DIGITAL AUDIO SIGNAL PROCESSOR) como  "CXD2938Q" y la memoria RAM de 512K a disposición del procesador de sonido  (IC 310 DRAM)  como "MB814260-70PJER". La ROM (IC 102 BOOT ROM) se identifica, entre otros, como "MSM534031E-10GS-KPR2".
