Actualización de información: Sega SC-3000H (1983). El SC-3000H (Sega Computer 3000H), fabricado por la empresa japonesa Sega en 1983, fue una versión, con teclado mejorado, del primer y único ordenador de la empresa, el SC-3000. A su vez, las dos versiones estaban basadas en la consola SG-1000 Mark I que Sega había sacado a la venta ese mismo año (el ordenador tenía el mismo puerto para cartuchos y, además, el teclado y dos conectores para un reproductor de casete externo). El SC-3000H necesitaba un un cartucho para funcionar. Como en la consola original, la RAM y la ROM necesaria para reproducir los programas estaban en los cartuchos (el ordenador solo tenía 2K de RAM y 16K de VRAM). Insertando un cartucho con el BASIC funcionaba como un ordenador, utilizando para la carga y grabación de datos un reproductor de casete externo. Tenía disponibles cuatro cartuchos del BASIC (niveles II A, II B, II a y III B) que ampliaban la memoria RAM hasta 32K (ninguna, 4K, 16K y 32K respectivamente). En Francia se vendió como Yeno SC-3000H.
El Sega SC-3000H incorporaba un procesador SHARP LH0080A (Z80 A CPU), 2K de RAM (en un IC) y 16K de VRAM (en ocho IC,s). Los cartuchos proporcionan la ROM y la memoria RAM necesaria para los juegos o el BASIC. Disponía de un modo texto, dos modos gráficos con 16 colores y sonido mono (en la TV). Su teclado era "qwerty". Tenía un diodo de encendido y un pulsador de reinicio (RESET), a la derecha del teclado.
En la parte posterior tenía (de izquierda a derecha): un interruptor de encendido/apagado (POWER ON/OFF), un conector (ADAPTOR) para la fuente de alimentación (9V DC, centro negativo), dos conectores para el reproductor de casete (CASSETTE IN/OUT), un conector DIN-7 para la impresora (PRINTER), un conector DIN-5 de vídeo compuesto (PAL) y sonido (VIDEO), un espacio para el selector de canales (sin uso en la versión PAL europea) y un conector de RF (PAL) para la TV (TV RF).
El puerto para cartuchos (ROM/RAM cartridge Slot) estaba en el lateral derecho (la carga de los programas era instantánea). En el lateral izquierdo tenía dos conectores de joystick estándar (9 pines).
Para acceder al interior se extraían tres tornillos (sujetan la parte anterior de la carcasa superior con el teclado). Seguidamente se desplazaba hacia la parte frontal lo suficiente para liberar la tapa posterior de la carcasa. Se retiraba la tapa presionado ligeramente (de derecha a izquierda) y seguidamente la parte anterior de la carcasa (con el teclado) quedando a la vista la placa base. Centrada en la placa base tenía una segunda placa, de menor tamaño, que proporcionaba (en este caso) la señal de vídeo compuesto PAL. Una vez retirada quedaba a la vista la totalidad de la placa base.

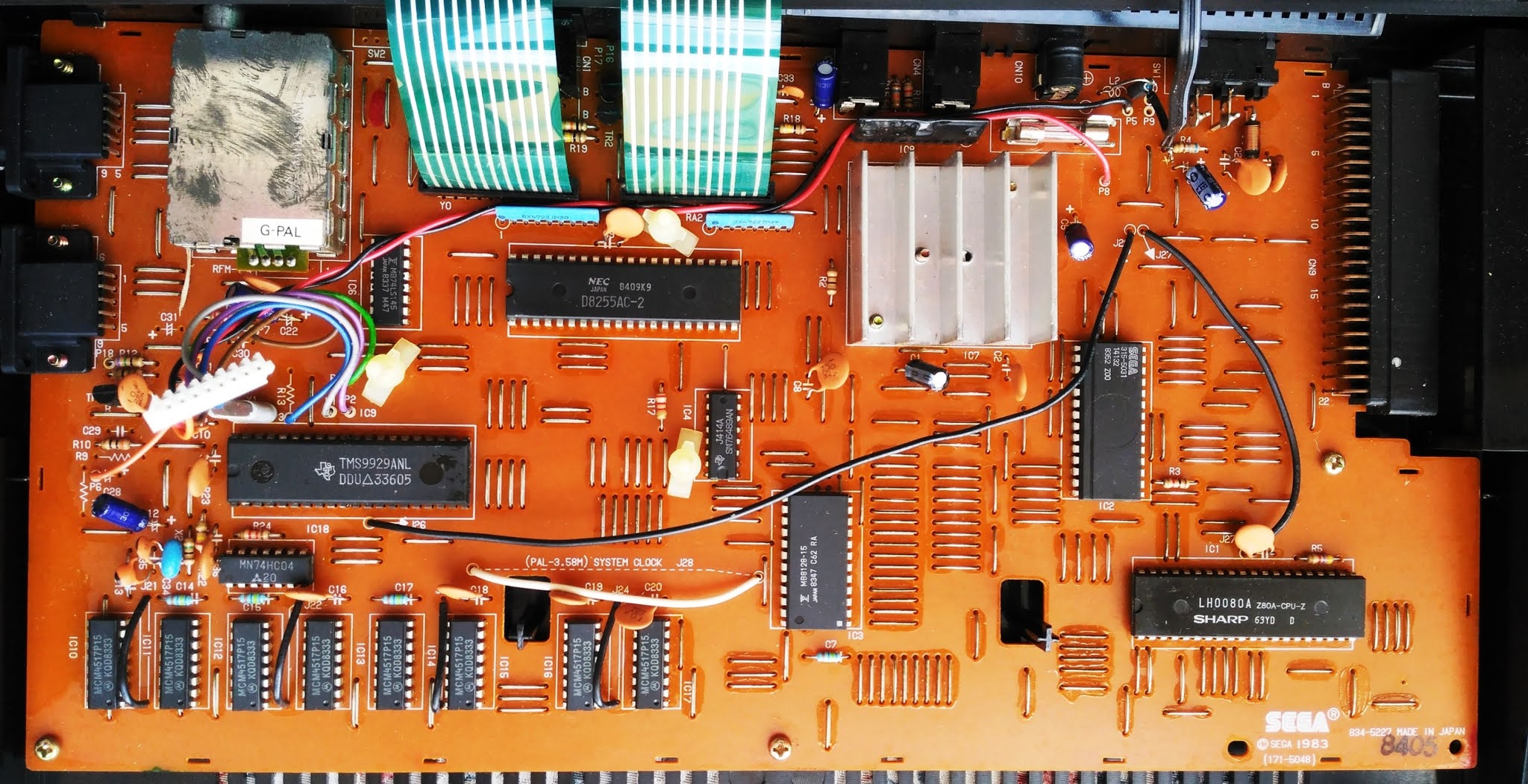

El procesador (Sharp LH0080A) está situado abajo (a la derecha). Los ocho IC,s (MCM4517P15) de VRAM, de 2K, cada uno están situados en una línea inferior (a la izquierda). Entre el procesador y los IC,s de VRAM está situado el IC MB8128-15 con 2K de RAM (a disposición del usuario). El retirar la placa de vídeo RGB quedan a la vista dos IC,s: un NEC D8255AC-2 de control de periféricos (I/O interface) y el IC SN76489AN (de menor tamaño) encargado de generar el sonido. El procesador de vídeo (TMS9929ANL) está a la izquierda. El difusor de calor metálico situado a la derecha de la (sub) placa RGB está situado encima del regulador de voltaje (PC 77805). Entre el procesador y el difusor plateado está situado el IC "SEGA 315-5031" ("Gate Array"), desarrollado específicamente para el ordenador para "generar señales de control para la ROM y D-RAM externa".
En la placa base, el IC HIC-1 (Hybrid IC), situado próximo al difusor de calor, es el encargado de la señal del reproductor de casete. La pequeña placa de vídeo tiene un IC modulador de vídeo (LM1889N) y otros dos pequeños circuitos integrados.
En la prueba de funcionamiento del ordenador y cartucho BASIC se utilizaron los dos conectores: el RF y el DIN-5 de vídeo compuesto y sonido. La imagen obtenida es de buena calidad en los dos casos, aunque la de vídeo compuesto es más nítida (imagen de la derecha).
Con el ordenador se incluía un distribuidor antena/ordenador. El distribuidor se conectaba a la TV mediante un cable RF y al ordenador a través de un cable con dos conectores RCA (también incluido).
El SC-3000H disponía de un conector (DIN-5) de vídeo compuesto (PAL) y sonido, compatible con las primeras consolas de SEGA. En el conector DIN-5 se utilizaba el pin 1 (audio), el pin 2 (masa) y el pin 3 (vídeo compuesto).
