Actualización de información: Thomson TO9 (1985) (sobremesa). El Thomson TO9 (1985) fue el tercer ordenador de la serie "TO" (Télé Ordinateur) de la empresa francesa. Previamente había fabricado, por encargo del gobierno francés, el TO7 (1982) para suministrar 10 000 ordenadores para las escuelas ("plan 10 000 ordenadores”) y el TO7/70 (1984) para la segunda fase del programa (“plan informático para todos”). Una vez cubierto el programa estatal, los Thomson TO7 y TO7/70 también se pusieron a la venta en las tiendas (los dedicados a la exportación tenían el teclado "qwerty"). En 1885, fabricó el ordenador de sobremesa TO9, destinado al mercado empresarial (el pack completo incluía el teclado, la unidad central con una disquetera de 3,5", un monitor, el lápiz óptico, un ratón y una impresora). Tenía los mismo puertos que el TO7/70 (totalmente compatible, podía utilizar los mismos cartuchos y periféricos) y, además, un puerto para una disquetera externa. Entre 1985 y 1987 sacó al mercado una segunda generación de la serie: el TO8, el TO8D (con disquetera) y el TO9+ (de sobremesa). Thomson también fabricó una serie de menor costo, la MO: el MO5 (1984-1985), el MO5 E (1985), el MO5 NR (1986) y el MO6 (1986). En 1987, la empresa francesa entró en el mercado de los ordenadores compatibles con el TO16, del que tuvo varias versiones. El TO9 era un ordenador de nuevo diseño. Su memoria RAM era de 128K (paginada a 64K) y la ROM de 136K, en varios IC,s que incluía el sistema operativo, dos BASIC (BASIC Microsoft para mantener la compatibilidad y BASIC 128) y dos aplicaciones ("Paragraphe" y "Fiches et Dossiers").
El Thomson TO9 incorporaba un procesador Motorola 6809E, 128K de RAM (en 16 IC,s) y 136K de ROM en cuatro IC.s de 32K (con los programas: BASIC Microsoft, BASIC 128, un procesador de textos y una base de datos) y uno de 8K (con el sistema operativo). A partir de 64K tenía que usar la memoria paginada como si fuera un disco RAM. Además para mantener la compatibilidad mantenía uno de los lC,s de ROM del sistema del TO7 y TO7/70, el EF6846P de 2K (dando un total de 138K de ROM). Disponía de dos modos texto y cuatro modos gráficos con 16 colores. El puerto para cartuchos y la disquetera estaban situados en la parte frontal de la unidad central (sobremesa). El teclado "azerty", independiente en este modelo, tenía cinco teclas (dobles) de función (F1 a F10) a la izquierda y un teclado numérico a la derecha.
En la parte frontal de la unidad central tenía (de izquierda a derecha) un diodo de encendido, un interruptor de encendido (color amarillo), el puerto para cartuchos ROM (compatible con el TO7/70), una disquetera de 3,5” SS/DD (320K), un pulsador de reinicio (INIT), un conector para el teclado (tipo clavija telefónica), un conector (DIN-5, 240º) para el lápiz óptico y un conector (DIN-5) para el reproductor de casete.
En la parte posterior del teclado tenía un conector (DB-9) para el ratón y la salida del cable de unión con la unidad central (sobremesa).
En la parte posterior tenía: un conector RCA de sonido, un puerto de impresora (paralelo Centronics), un conector de vídeo RGB y sonido (euroconector), un conector para una disquetera externa, tres conectores (similares a los del TO7) para periféricos (entre ellos los de joystick), un conector de expansión específico para la memoria externa y el cable de alimentación (la fuente de alimentación era interna).
En la carcasa inferior tenía una etiqueta identificativa del modelo (CU 90 AZE) y una pegatina con el número de serie. También tenía dos tornillos de sujeción del soporte de la disquetera interna. Para acceder al interior se extraían un tornillo de la carcasa superior y se retiraba la carcasa. En el interior tenía dos placas: la placa base, oculta en parte por la disquetera (ocupaba la mayor parte del interior) y la placa de alimentación situada a la izquierda (en posición vertical). Tiene además dos pequeñas placas situadas entre la placa base y la disquetera.
En el manual se indicaban las periféricos del sistema (incluidos los empleados en el TO7/70) y se especificaban las características: procesador 6809 E (1 MHz), 128K de RAM y 136K de ROM (con el BASIC Microsoft, el BASIC 128, el programa "Paragraphe" y el programa "Fiches et Dossiers").

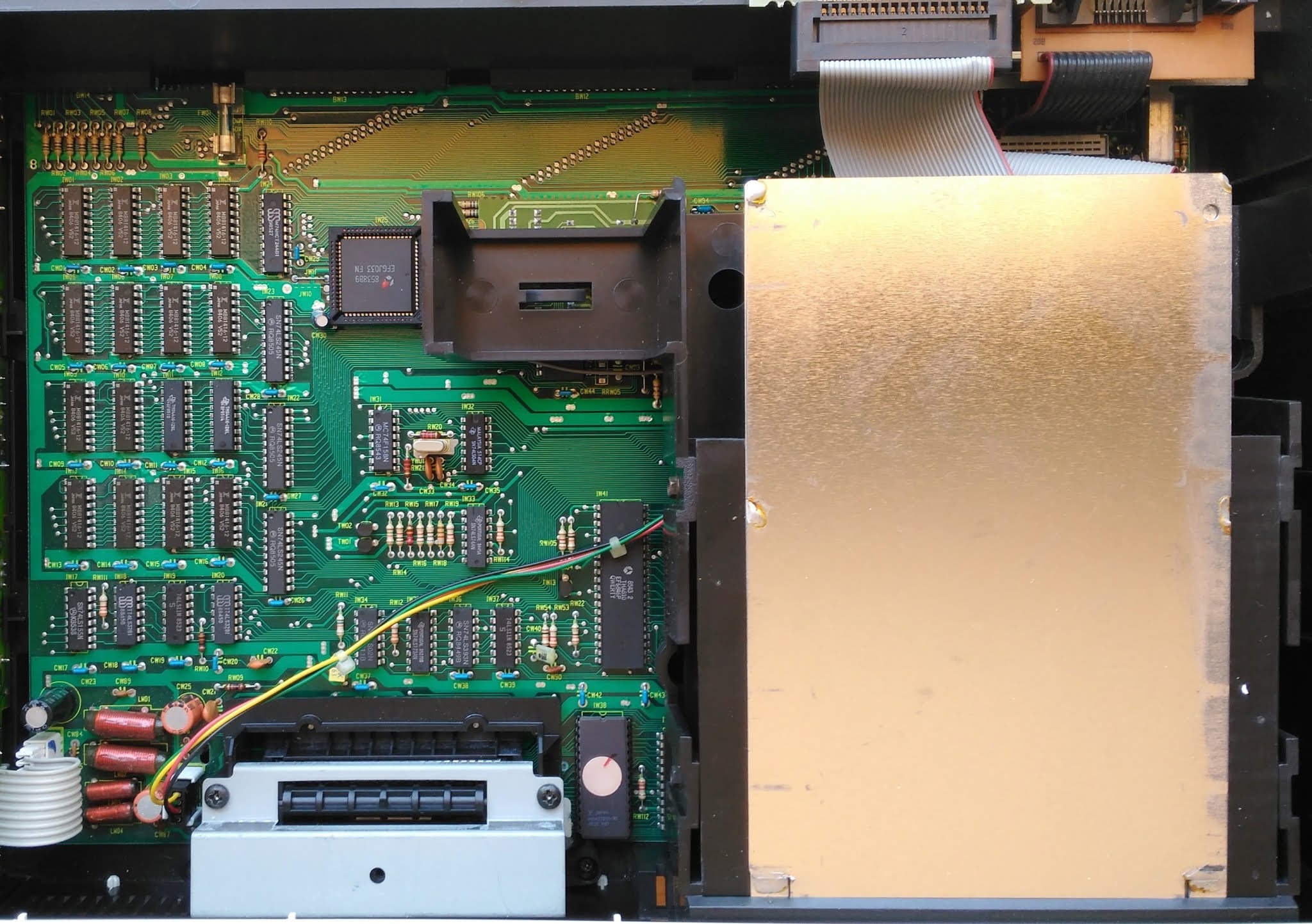

En la placa base, los 16 IC,s de RAM (14 MB81416-12 y dos TMS4416-12NL) de 8K cada uno (total 128K) están a la izquierda. A su derecha tiene el IC específico EFGJ033 FN (Gate Array). Abajo (a la derecha), próximos a la disquetera tiene dos IC,s de ROM: el IC EF6846P de 2K con la inscripción "qwerty" (no contabilizado en los 136K del total) y el IC MBM27256-30, de 32K (con el círculo blanco). A la derecha del IC EF6846P. tiene otro IC de ROM (visible por un lateral), el HN482764G-3 de 8K. El resto de los IC,s de ROM (tres IC,s de 32K con los 96K restantes para completar los 136K) y el procesador están ocultos debajo de la disquetera.
Dentro de la segunda caja van los componentes principales y sus accesorios, como el ratón (en su caja), el lápiz óptico (también en su caja) y los distintos cables.
En la caja también se incluían el cable euroconector y cable de impresora
El manual, en formato expandido con tapas de cartón y anillas metálicas, estaba organizado como un fichero.
