Ordenador Robotron Z1013.16 (1987) (en carcasa de metacrilato)

Actualización de información: Robotron Z1013.16  (1987) (en carcasa de metacrilato). El Z1013.16 formaba parte de la serie iniciada con el  Z1013.01 en 1985. Los ordenadores de la serie fueron consideradas como los verdaderos “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado alfabético muy sencillo y de poca utilidad. El usuario se encargaba de colocar la placa base en una carcasa (solía ser casera) y de conectarle un teclado de mayor calidad (en las primeras versiones los teclados estaban unidos directamente a la placa). A pesar de su aparente sencillez, la placa base contaba con un conector para un reproductor de casete, un modulador para la TV, un puerto de entrada y salida, un puerto de expansión y el conector para un teclado externo. Durante el período de fabricación (1985-1988) llegó a tener cuatro versiones diferenciadas por la RAM, la ROM o la calidad de sus componentes, tres con 16K de RAM (Z1013.01, Z1013.12 y Z1013.16) y una con 64K (Z1013.64), vendidas todas ellas en forma de "kit". El tiempo de espera para recibir el ordenador era de un año. Este ordenador está dentro de una carcasa de metacrilato recortada a medida para dar salida a los conectores de la parte frontal y posterior. El teclado (falta) era independiente de la placa.

Enlace a ordenadores Robotron

El Z1013.16 (en carcasa de metacrilato) incorporaba el procesador UB880D, 16K de RAM (en ocho IC,s), 1K de RAM para el usuario (en dos IC,s), 1K de RAM para refresco de memoria (en dos IC,s)  y 6K de ROM en dos IC,s (uno para el sistema operativo y teclado y otro para el mapa de caracteres). Disponía de un modo texto con 96 dígitos y 146 gráficos predefinidos. Tenía un pulsador de reinicio de color rojo situado directamente encima de la placa base. El modelo y el número de serie están en dos pegatinas situadas en la parte posterior de la placa. Falta el teclado (tanto el original alfabético como el "qwertz" añadido). El teclado de la fotografía es una copia impresa en papel del modelo original.

En la parte frontal tenía un conector RF para la TV,  un conector (DIN-5) para el reproductor de casete, el conector del teclado y un conector de entrada y salida (I/O) y, en la parte posterior, un puerto de expansión y un conector de dos pines para la fuente de alimentación (12V AC). La carcasa está fabricada con metacrilato atornillado a una tablilla de contrachapado ajustada al tamaño la placa  y recortada a medida para dar salida a los conectores.

El Z1013.16 se vendía con los manuales del El Z1013.1. En la documentación que se entregaba con la garantía, se añadía un documento con la diferencia entre los dos modelos: velocidad del procesador (de 1 MHz a 2 MHz) y la sustitución de un IC de 2K de ROM (U2616) por otro (U2632) de 4K (este modelo tiene 18K de RAM en 20 IC,s (16 de RAM. 1K para el usuario y 1K de refresco de memoria)

El procesador (UB880D) está situado en el lateral derecho. Los ocho IC.s de RAM (K565PY3) con 2K cada uno están alineados en una linea intermedia (de color claro). Dos IC,s de RAM (UL224D30), con 0,5K cada uno, están debajo del procesador (a la izquierda del IC de ROM). Los otros  dos IC,s (U214D30) con 0,5K cada uno, están centrados en el lado izquierdo de la placa (al lado del otro IC de ROM). El IC de 4K de ROM (U2632DC 45) está debajo del procesador y el de 2K (U2616D) está alineado con los IC,s de RAM (a la izquierda).

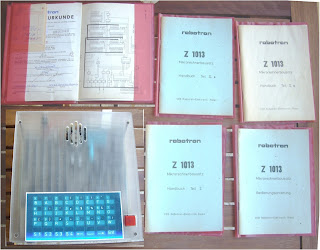

El ordenador dispone de la documentación con la garantía y precio de compra (965 marcos) y manuales originales. El primer manual (bedienungsanleitung) incluía el capítulo uno con una introducción al ordenador, funcionamiento del teclado, instrucciones (Kommandos) y unos diagramas de la placa base y del teclado. En el segundo manual (Teil I) se incluyen los capítulos 2, 3 y 4, en los que se desarrollan la programación interna, operaciones aritméticas y relación con los periféricos. En el tercer manual (Teil II A) está dedicado al intérprete BASIC incluyendo distintos diagramas. El cuarto manual (Teil II B) incluye anexos con esquemas de la memoria, distintos IC,s, programas en lenguaje ensamblador y en BASIC

La llegada de los “pequeños ordenadores” Robotron.

Los desarrollos de los “home computer”, Robotron, en Alemania Oriental derivaron en:

1. El Kit de ordenador personal Z1013 (1984-1990). Solo placa base y teclado.
2. El Proyecto Z9001. Serie KC85/1-KC87/BIC
3. El Proyecto HC 900. Serie KC85/2/3/4
4. KC Compact (clone Amstrad CPC)

Robotron Z1013 (Kit de ordenador personal)

El Z1013, con un coste equivalente a la cuarta parte de un KC 87, fue el verdadero “home computer” de la Alemania Oriental. Se vendía en una caja que incluía la placa base y un teclado muy sencillo con las letras dispuestas en orden alfabético. A pesar de su aparente sencillez, en su placa base contaba con un conector para casete, un modulador para TV, un puerto de entrada y salida y uno de expansión y, por supuesto, uno para el teclado externo. El tiempo de espera para recibir el ordenador era de un año y costaba unos 1000 marcos, al empiezo de la fabricación y algo menos de 500, al final. Como el resto de ordenadores Robotron, disponía del procesador U880, clone del Z80, con un solo modo texto y gráficos predefinidos. Los modelos fueron los siguientes:

• Z 1013.01 (1985) con procesador U880 (1 MHz), 16K de RAM y 4K de ROM (2K con mapa de caracteres).
• Z 1013.12 (1987) con un U880 a 2 MHz, 4K de RAM (con reloj), 1K de video y 4K de ROM (2K con el mapa de caracteres). De mejor calidad, se fabricaron pocos con destino a la industria.
• Z 1013.16 (1987) con un U880 a 2 MHz, 16K de RAM (más 1K para refresco de memoria), 6K de ROM (2K con el mapa de caracteres). Compatible con interfaces del KC87. Con conector de teclado, podía usar uno de 58 teclas.
• Z 1013.64 (1988) versión mejorada, con 64K de RAM y 4K de ROM
