Sinclair ZX Spectrum de 16K (1983) (Revisión 3B/ISSUE 3B)

Actualización de información: Sinclair ZX Spectrum de 16K (1983) (Revisión 3B/ISSUE 3B). El ZX Spectrum fue el ordenador de mayor éxito de la empresa Sinclair (en ese momento Sinclair Research). Inicialmente salió al mercado en dos versiones: un modelo básico con 16K de RAM (este ordenador) y otro con mayores prestaciones (de 48k de RAM). Previamente, el ingeniero y empresario Clive Sinclair había fundado Sinclair Radionics en 1971, Sinclair Instruments en 1975, Sciencie of Cambridge en 1978, con la que vendió el MK 14 (microcomputer kit 14) y, en 1979, la empresa Sinclair Computers con la que había fabricado el ZX80 (1K de RAM).  A los ZX Spectrum (de16 y de 48K) le siguieron el ZX Spectrum Plus en 1984 (un 48K con teclado mejorado) y el ZX Spectrum Plus 128K en 1985. Sinclair Research también fabricó el Sinclair QL (16 Bit), en 1984. La empresa, adquirida por Amstrad en 1986, siguió fabricando ordenadores con el nombre de Sinclair hasta 1990. El ZX Spectrum de 16K era el sustituto natural del ZX81, llegando a coincidir con el en las tiendas (el ZX81, con la ampliación de memoria de 16K, se ofertaba a un precio 50% inferior). Podía conectarse a cualquier TV de la época y a un reproductor de casete estándar por lo que era de fácil utilización en los domicilios particulares. Aunque era más económico, se vendieron menos unidades que la versión  de 48K.

Enlace a ordenadores Sinclair

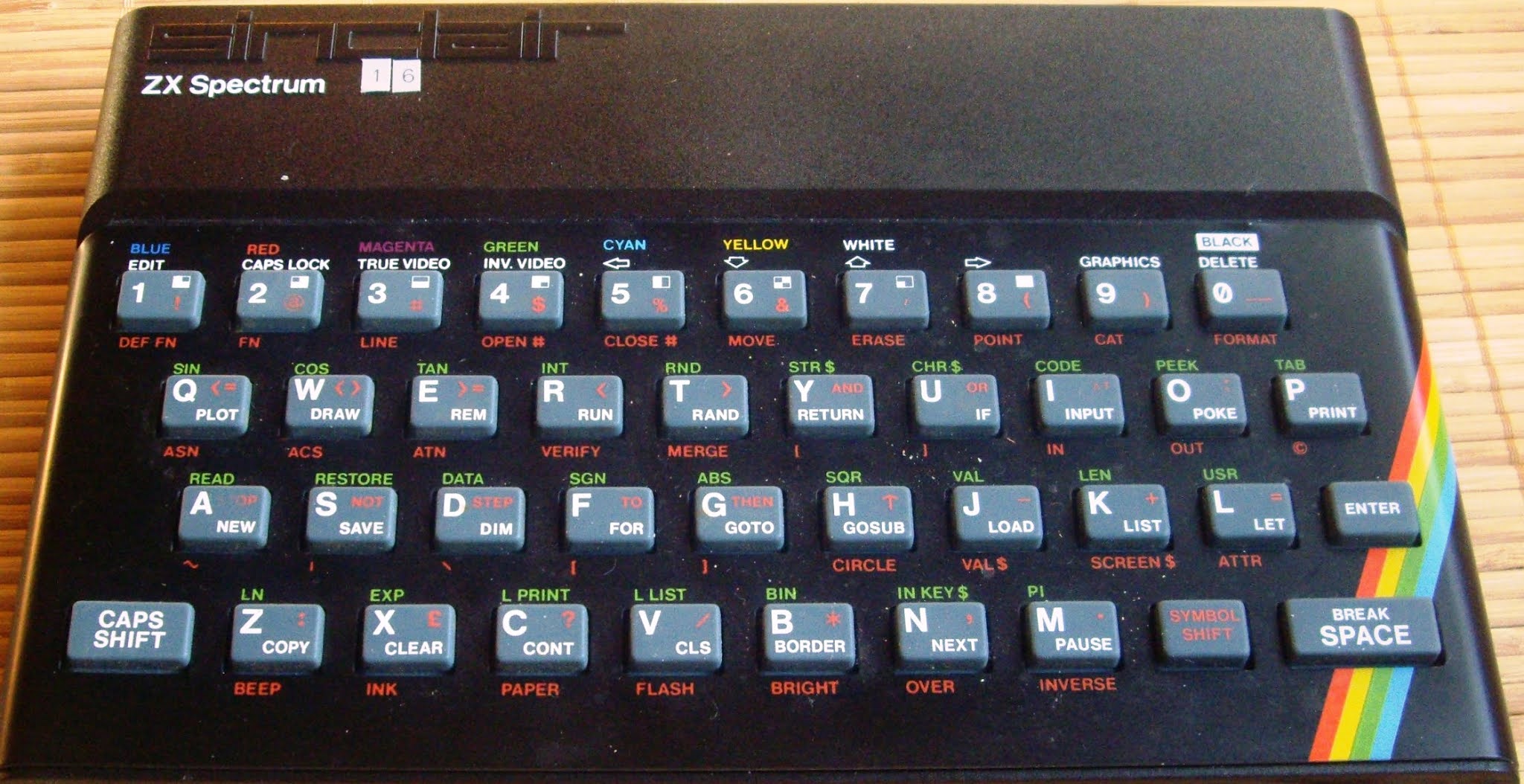

El ZX Spectrum de 16K (ISSUE 3B) incorporaba un procesador Z80 A  (SGS Z80A CPU), 16K de RAM (en ocho IC,s) y 16K de ROM (en un IC) con BASIC Sinclair. Disponía de un modo texto (32x24), un modo gráfico (256×192) con ocho colores (16 en modo brillo) y sonido interno. Su teclado era "qwerty" con acceso directo a las instrucciones del BASIC por combinación de teclas.

En la parte posterior tenía (de izquierda a derecha): conector de alimentación (9V DC, centro negativo), puerto de expansión, dos conectores para el reproductor de casete (MIC y EAR) y el conector con señal RF para la TV (PAL, canal 36). Como amplificador de volumen se podía utilizar el altavoz del reproductor de casete.

Entre los accesorios se hicieron muy populares los interfaces para los joystick. Para acceder al interior se extraían seis tornillos y se retiraba la carcasa superior, quedando a la vista la placa base (unida al teclado por dos cintas de membrana).



La placa base es la revisión 3B (ISSUE 3B de 1983). El procesador Z80 A (SGS Z8400AB1 Z80 A CPU) está centrado en la placa, tapado parcialmente por el difusor de calor. A su derecha está situado el IC de ROM (NEC D23128C) de 16K. La ULA (ULA 6C001E-6) está en el centro de la placa (a la izquierda). Los ocho IC,s de RAM (4116 2N) de 2K cada uno, están situados en una línea inferior (a la izquierda). La placa base tiene once zócalos vacíos, utilizados en el modelo de 48K (ocho de ellos son para IC,s de 4K de RAM).

La fuente de alimentación vendida en España proporcionaba 9V DC 1,4A  (centro negativo).
